Sometimes called radio frequency interference (RFI), electromagnetic interference (EMI) occurs when electromagnetic energy disrupts the operation of an electronic device. The source of EMI can be man-made, such as other electrical devices like switch-mode power supplies, personal computers, or naturally occurring, such as electrical storms, solar radiation, or even cosmic noises.

Electromagnetic compatibility (EMC) is the ability of a device to operate as intended in an environment with other electrical devices or sources of EMI without affecting those other devices. A device is said to be EMC-compliant when it does not influence the electromagnetic environment to the extent that other devices and systems are negatively affected.

What is EMC/EMI compliance testing?

To ensure compliance with EMI and EMC national and international regulations, many companies employ the services of a specialized testing facility. Since these tests are expensive—even if the product fails—several companies perform EMC pre-compliance testing in-house. If they have a sophisticated enough lab, companies may also perform EMC compliance testing in-house.

EMC/EMI 測試實驗室 - 電磁相容性

EMC/EMI 測試是電子裝置設計與製造流程中的關鍵步驟。各種監管機構，包括 FDA、FCC 和 ISO，對電子裝置可釋放的排放物訂定了具體限制。這些 EMC (電磁相容性) 法規為使用電氣和電子設備的所有人提高了可靠性和安全性，因為他們可以確信裝置不會干擾其他設備的操作或因其他發射的干擾而無法如預期操作。未能通過 EMC 相容性測試可能會導致罰款和產品召回。

因此，購買能夠在 EMC 測試之前就發現潛在 EMC/EMI 問題的儀器是一種值得的投資。

儘管 EMI 與 EMC 非常相似，但兩者之間仍存在些許差異。

與專家談話

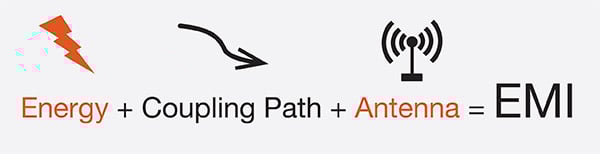

什麼是 EMI？

有時又稱為無線電頻率干擾 (RFI)，當電磁能量擾亂電子裝置的操作時，即表示發生電磁干擾 (EMI)。EMI 的來源可以是人為的，例如切換模式電源供應器、個人電腦等其他電氣裝置，或如雷暴、太陽能輻射，甚至宇宙雜訊等自然發生的現象。

什麼是 EMC？

電磁相容性 (EMC) 是指裝置在具有其他電氣裝置或 EMI 來源的環境中如預期運作，而不影響其他裝置的能力。當裝置對電磁環境的影響未達到對其他裝置與系統造成負面影響的程度時，即稱為 EMC 相容。

什麼是 EMI 與 EMC 測試？

為確保符合 EMI 與 EMC 國家和國際法規，許多公司採用了專門測試機構的服務。由於這些測試成本高昂 (即使產品未通過測試也要付費)，因此一些公司會在內部執行 EMC 預相容性測試。如果他們有足夠精密的實驗室，公司也可以在內部執行 EMC 相容性測試。

EMC/EMI 測試通常分為兩類：耐受性測試與放射測試。

EMC 測試的類型

將電子裝置提交給 EMC 測試實驗室時，這些實驗室會進行多種類型的 EMC 測試。一般來說，EMC 測試分為兩大類：耐受性測試與放射測試。

耐受性測試

耐受性測試是將射頻能量傳輸到測試中的裝置 (DUT) (又稱為測試中的設備或 EUT)，以確定 DUT/EUT 在此類環境中是否能夠正常操作的程序。

放射測試

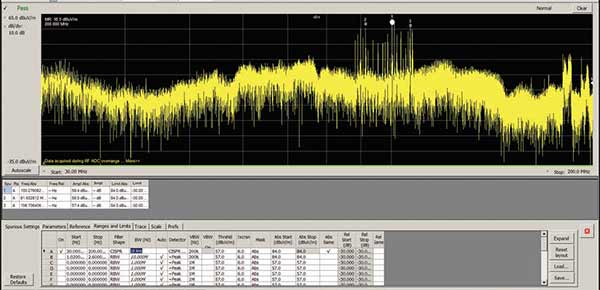

放射測試是測量 DUT/EUT 射頻放射 (輻射和傳導) 以確定其放射位準是否未超過相應標準定義之限值的程序。放射測試包括輻射和傳導放射測試。

輻射放射

輻射放射是電子裝置有意或無意釋放的電磁能量。輻射測試會執行以確保從 DUT 或 EUT 釋放的放射符合適用限制。

傳導放射

傳導放射是裝置將電磁能量耦合至其電源線。與輻射放射一樣，電子設備的允許傳導放射也受不同的監管機構控制並進行測試，以確保放射位準低於適用的限制。

EMI/EMC 測試應用與標準

EMI/EMC 測試是產品開發流程的一部分，並且強制在大多數市場中進行測試。儘管所有電子裝置都需要進行 EMC 測試，以下是 EMC 測試與裝置和設備所需遵守之標準的一些最常見應用。

市場劃分	設備類型	標準
市場劃分	設備類型	IEC/CISPR	CENELEC/EN	FCC	MIL-STD	DEF-STAN
ISM MEDICAL	工業、科學和醫療設備	CISPR 11	EN 55011	CFR 標題 47 第 18 部分
ISM MEDICAL	醫療電子設備	EN 60601-1-2	EN 55011	CFR 標題 47 第 18 部分
汽車	車輛、船與內燃機	CISPR 12	EN 55012	CFR 標題 47 第 15 部分(*)
汽車	在電路板車輛上的元件與模組	CISPR 25	EN 55025	CFR 標題 47 第 15 部分(*)
多媒體	聲音與 TV 廣播接收器	CISPR 13	EN 55013	CFR 標題 47 第 15 部分
	資訊技術及電信通訊設備 (ITE)	CISPR 22 (由 EN55032 所取代)	EN 55022 (由 EN55032 所取代)
	專業音訊/視訊/多媒體裝置	CISPR 32 (由 CISPR 13 和 22 所取代)	EN 55032
電器	電子裝置、家用電器與工具	CISPR 14-1	EN 55014-1	CFR 標題 47 第 15 部分
燈具	螢光燈與燈具	CISPR 15	EN 55015	CFR 標題 47 第 15 部分
軍事	軍事裝備與系統				MIL-STD-461G	DEF-STAN 59-411

讓我們揭開 EMI/EMC 測試設定的秘密

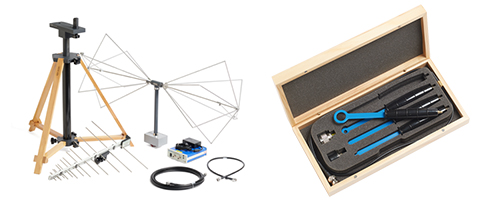

使用 Tektronix RSA500 USB 頻譜分析儀進行典型的放射測試設定。

EMI/EMC 預相容性測試並不會太難或是過度耗時。根據客戶的意見回饋，Tektronix 發展了容易使用與完善功能的新一代軟體，以提供輻射與傳導量測的預相容性測試。

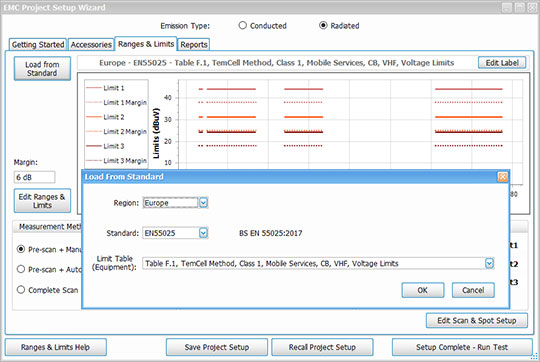

以 SignalVu-PC 開始 EMI/EMC 預相容性測試的設定。此最新版 SignalVu-PC 現在隨附一個額外選項，稱為 EMCVu。EMCVu 的特色為易於使用的設定精靈軟體、內建一鍵式測試法規標準與相關配件設定的選項能力。不論您設定的是開放式測試場地 (OATS) 或是在實驗室中進行測試，EMCVu 可提高將周圍噪音從您的量測中擷取或移除的效率，以提高您的預相容性測試的準確度，而不需使用消音隔離室。

如需深入瞭解將 EMCVu 用於即時頻譜分析儀和配件以執行輻射與傳導放射的預相容性測試，請在這裡下載應用摘要。

如果您有興趣使用 EMCVu 免費 30 天試用版，請按下面的按鈕。

下載 30 天試用版

EMC 測試實驗室

EMC 相容性測試通常在裝置生產之前在場外進行。露天測試場地，或稱 OATS，是大多數標準所使用的參考場地。它們對於大型設備系統的排放測試特別有用。但是，實體原型的射頻測試通常在室內的專用消音隔離室中進行。房間類型包括消音隔離室、回響室和吉赫橫向電磁室 (GTEM 室）。

EMC 測試程序與平均通過率

在不考慮預相容性的情況下，大約 50% 的產品可以通過初次 EMC 相容性測試，因此瞭解裝置測試的流程與標準以增加成功的機會至關重要。

瞭解您的標準

有多種 EMC 標準規定了輻射與傳導放射的測試程序和限制。這些標準因國家與測設中的設備類型而異。測試的第一步是確定哪些標準適用於您的產品，並研究相容性所需的測試程序與限制。

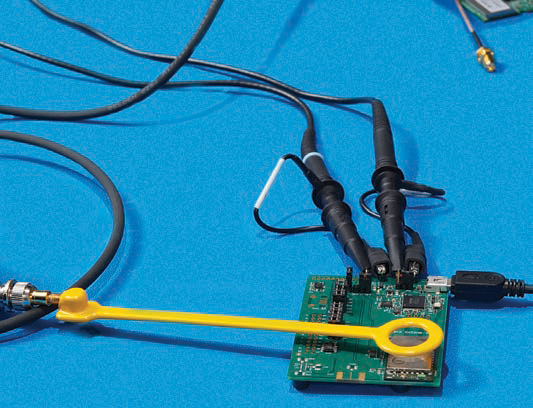

執行預相容性 EMC 測試

EMC 相容性測試可能需要長達兩週的時間才能完成，這並不包括讓您的產品進入測試佇列所需耗費的時間，而且每次提交的費用高達 20,000 美元。EMC 相容性失敗可能會導致必須花費高昂的費用重新設計和產品推出的延遲。由於若不考慮預相容性，會有近 50% 的產品無法通過其初次 EMC 相容性測試，您可能需要重複造訪測試機構，並隨著時間的推移而使成本倍增。
尋找 EMC 測試實驗室

當產品完成預相容性測試並以高標準通過測試時，就需要獲得 EMC 測試實驗室的正式認證。通過認證的實驗室是 EMC 測試的黃金標準，我們一律建議您選擇通過認證的實驗室 (儘管這並不是必要的)，以確保您的裝置做好推出上市的準備。但在某些情況下，需要取得通過 FCC 認證的實驗室的認證，包括屬於「認證」授權程序的裝置。
