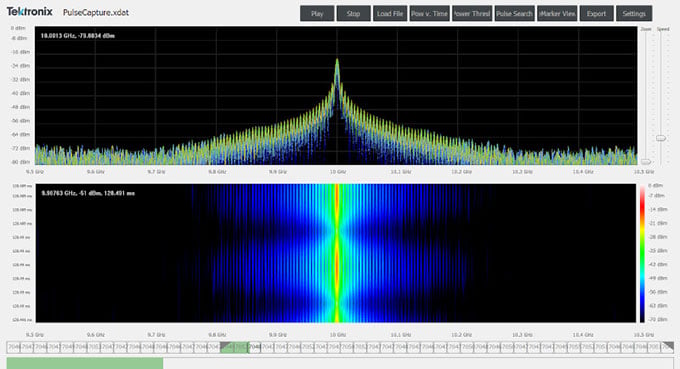

DataVu-PC
當結合 Tektronix 即時頻譜 (訊號)分析儀 全係列的訊號記錄功能後，DataVu-PC 可以將參與監控的時間轉為快速擷取後分析搜尋、標記和量測工作。無須新增額外轉換軟體步驟，即可分析您的結果。
DataVu-PC 分析軟體是專為記錄和播放應用量身打造，並且只需少量時間，便可在大型資料集中搜尋任何感興趣的訊號。您可以使用觸發器來開始記錄、使用視窗來最小化儲存需求，並使用頻率遮罩、脈波描述項文字和智慧型市場等工具自動執行訊號搜尋。
DataVu-PC 軟體也可以用於執行雙頻監控。例如，與兩個 RSA 儀器搭配使用時，使用者可以同時記錄、播放和檢查兩個獨立的頻率和頻距。例如，如果您要搜尋特定訊號，則可以在一個螢幕上看到非常寬廣的頻寬，以快速確定干擾訊號處於哪個頻率，同時還可以即時在另一台螢幕上放大以查看窄頻訊號，以便能更方便查看目標訊號，同時繼續監視其他目標頻帶。還提供了同時記錄和播放兩個射頻通道，並在必要時套用時間偏移的功能。
- 與 Tektronix RSA 搭配使用的進階記錄和播放軟體
- 同時支援多達 2 台儀器或獨立檔案
- 根據訊號振幅特性搜尋每個事件，標記每次出現事件以稍後進行檢查
- 使用 eMarker 應用的無限制數量的常數脈波量測，並以脈波描述項文字格式匯出，以整合進其他工作流程。
- 匯出結果至深度分析套件，例如 DataVu-PC 內部的 SignalVu-PC – 無須任何額外轉換軟體。
功能 |
優點 |
| 根據擷取訊號的頻寬提供授權。 | 藉由使用 Tektronix 全部記錄解決方案 (RSA300 / RSA500 / RSA600 / RSA5000 / RSA7100 系列) 檔案，將記錄解決方案的成本降至最低。 |
| 頻譜圖具有色階 | 將攔截即時頻譜圖的時間減至最低。 減少暫態和共通道干擾測定。 |
| 頻譜色階密度面板 | 視覺化無頻率的訊號現象，並顯示時間和頻率關係，減少分析時間 |
| FFT 重疊及速度控制 | 最佳化最高機率干擾與分析時間之間的比較 |
| 功率與時間比較面板 | 提供串流零頻距面板，以進行詳細的脈衝分析 |
| 將感興趣的區域匯出為 .XDAT、SIQ 及 .TIQ 格式 | 使用專門工具啟用分析以減少尋找解決方案的時間，包含 SignalVu-PC |
| 檔案進度列 | 一眼知曉分析位置，並且視覺化標記事件 |
| 使用者可設定的起始/停止位置滑動桿 | 儲存時間以重新檢查感興趣的訊號 |
| 時間概要面板 | 在單一圖像中為整個記錄提供時域檢視。 縮放和重新分析其他網域以迅速減少資料 |
| eMarkers | 以可匯出的表格格式儲存搜尋、分析、硬體觸發及其他資訊 |
| 脈衝分析 | 以 PDW 格式在無限制數量脈波上計算開始/停止時間、平均/尖峰功率、脈波寬度及 PRI，減少對其他分析工具的需求 |
DataVu-PC 未授權版本為免費
DataVu-PC 的未授權版本將 R3F 格式檔案轉換為 XDAT 和 .tiq 格式，並且能夠從 RSA7100A 轉換 12 位元記錄資料至 16 位元，以用於其他程式。下載的 DataVu-PC 亦包含小型的可播放記錄，而您也可以在此簡便的檔案中查看頻譜/頻譜圖、時域和脈波量測。
根據您的量測頻寬需求新增 SPAN 套件或量測升級 SPAN 授權，並根據您的應用需求新增 SMARK 和/或 PULSE 授權。 節點鎖定授權可讓您移至新的 PC 3 次。 浮接授權可讓選取的使用者管理個別授權。 所有的試用版皆為浮接授權。
DataVu-PC 試用版授權可供使用
30 天的試用版授權可供使用，且具備所有頻寬和量測功能
| DataVu-PC 進階量測 | ||
|---|---|---|
|
基本 SPAN 授權 授權請選擇套用至您擷取資料最高的頻寬：50 MHz、200 MHz、1000 MHz
|
1 | 下載 DataVu-PC 軟體並索取試用版授權：50 MHz 或 200 MHz 或 1000 MHz |
| 2 | 索取 50 MHz 或 200 MHz 或 1000 MHz 的報價 (浮接授權) | |
| 索取 50 MHz 或 200 MHz 或 1000 MHz 的報價 (節點鎖定授權) | ||
|
搜尋與標記 (SMARK 授權，需要 SPAN 授權)
|
1 | 下載 DataVu-PC 軟體並索取試用授權 |
| 2 | 索取 DVPC-SMARK-FL 的報價 (浮接授權) | |
| 索取 DVPC-SMARK-NL 的報價 (節點鎖定授權) | ||
|
脈波分析 (需要 SMARK 授權)
|
1 | 下載 DataVu-PC 軟體並索取試用授權 |
| 2 | 索取 DVPC-PULSE-FL 的報價 (浮接授權) | |
| 索取 DVPC-PULSE-NL 的報價 (節點鎖定授權) | ||
|
多重儀器記錄 (MREC) DVPC-MREC 應用程式讓您分身有術，對 2 部儀器進行獨立控制。 其他功能如下：
|
1 | 下載 DataVu-PC 軟體並索取試用授權 |
| 2 | 索取 DVPC-MREC-FL 的報價 (浮接授權) | |
| 索取 DVPC-MREC-NL 的報價 (節點鎖定授權) | ||
