Solutions to the Challenges of EV Traction Inverter Testing



Multichannel Tektronix Oscilloscopes and EA Elektro-Automatik Bidirectional Power Supplies

Enhancement of EV traction Inverter design contributes to improved vehicle range and performance. In-depth test and analysis of current and next-generation 3-phase inverters requires:

Reliable Hardware

Seamless Compatibility

In-Depth Analysis

Intuitive Operation

Precision Measurements

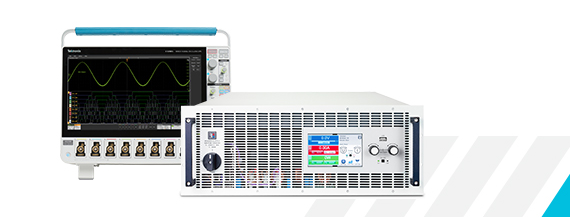

Your sales representative can provide assistance in designing a custom solution to address your requirements. A typical solution includes:


  • Bidirectional Power Supply (EA 10000 Series)
  • 5 Series B MSO oscilloscope with 1GHz bandwidth (MSO58B (1) (5-BW-1000) 8-channel )
  • Automotive Analysis Software Bundle for IMDA, DQ0 Analysis and serial bus decoding (5-PRO-AUTOMOTIVE-3Y)
  • High voltage differential probe (THDP0200 (3) 200 MHz +/-750 V)
  • 120 MHz, 30 Arms, spilt-core AC/DC current probe (TCP0030A (3))
  • 8-channel logic probe (TLP058 (1))
  • TekScope PC Software for off-line analysis (TEKSCOPE-ULTIMATE)
  • TekDrive Data Storage Subscription (TEKDRIVE-STARTER)
BT_20000_588-Bundle

Füllen Sie das Formular aus, um Kontakt mit dem Vertrieb aufzunehmen. Wir werden Ihre Anfrage schnell an einen Vertriebsmitarbeiter oder einen unserer Vertriebspartner weiterleiten.


Wenn Sie Ihre Anfrage abschicken, können wir Sie anrufen oder Ihnen eine E-Mail schicken, um Ihre spezielle Anfrage zu bearbeiten. Wir können Ihnen auch Werbung für ähnliche Produkte und Dienstleistungen zukommen lassen, von denen wir glauben, dass sie von Interesse sind, es sei denn, Sie kreuzen unten "Nein, bitte keine E-Mails" an.


Die von Ihnen bereitgestellten Informationen werden in Übereinstimmung mit unseren Datenschutzbestimmungen verwendet und können an unsere Vertriebspartner weitergegeben werden.

Solution Benefits and Capabilities

Oscilloscopes :
  • Motor drive analysis filters for stable triggering on PWM signals
  • Display of phase magnitude, angle, and balance information for 3-phase signals
  • High-speed data acquisition for identifying problems during dynamic load changes
  • Support for common angle, speed and torque sensors
  • DQ0 analysis for evaluating controller performance
  • Decoding capability for automotive control buses
  • A wide range of available current and voltage probes
Power Supplies:
  • High voltage, more than 800 V, and high current power sourcing to meet the traction inverter and motor power demands
  • High current sinking for testing regenerative braking performance
  • Ability to return braking energy to the facility for reuse
  • Robust power source thermal management to maintain a safe operating temperature under all load conditions
