IsoVu™ 隔離探棒

發現非隔離探棒看不到的快速浮動訊號。IsoVu 探棒技術透過光學隔離，實質消除了共模干擾。如此一來，當基準電壓以 100V/ns 或更快的速度在 ±60kV 之間擺盪時，便能提供精確的差動量測。第 2 代 IsoVu 採精巧設計，將 IsoVu 技術的所有優勢，全部濃縮在僅有原款 1/5 的體積裡。

藉由多功能的 MMCX 接頭以及頻寬，加上動態範圍與共模互斥所向披靡的結合，第 2 代 IsoVu 探棒為隔離式探棒技術樹立了嶄新標準。

查看更多示波器探棒 »

基本價格

US $11,600 +

選擇要配置/報價的型號

產品規格表手冊下載

頻寬

最高 1 GHz

差動電壓

最高 ±2500 V

共模電壓

60 kV

共模互斥比

最多 160 dB (1 億到 1)

第 2 代 IsoVu 隔離探棒

什麼是隔離探棒？

隔離式探棒採用電流 (光學) 或射頻隔離技術，將示波器的基準電壓和探棒的基準電壓分隔開 (通常為接地隔離)。這項技術可供電源設計人員在共模電壓大的情況下，精確解決高頻寬、高電壓差動訊號。Tektronix 已開發出一種使用電氣隔離的新技術 (IsoVu)，對寬頻寬提供最優異的共模互斥比功能。

與傳統的差動探棒相較，IsoVu 探棒結合了隔離與高頻率設計，提供電源設計人員更高的量測精準度，適用於量測高電壓訊號需要高頻寬的應用。使用個案範例包括：

交換式電源供應設計
寬能隙 GaN 以及 SiC 裝置的功率 FET 設計/分析
變頻器設計
電動機驅動裝置設計
BCI 或 ESD 量測
電流分流器量測

共模噪音更少、詳細資訊更豐富

以光纖供電的 IsoVu 技術使用光學類比訊號路徑，在量測系統與 DUT 之間實現完全的電氣隔離。透過允許探棒在共模電壓下獨立浮動量測，隔離效果因而大幅降低了共模干擾。

IsoVu 結合了 4、5 或 6 系列 MDO 或 4/5/6 系列 MSO，對於快速電壓轉換速率的高頻寬差動訊號提供有效、可靠的解決方式，讓您花更少的時間執行各種「盲目型」的工作：

電源供應中的浮動量測
透過分流器電阻量測電流
除錯 ESD 和 EMI 耐受度問題
切斷接地迴路

加以隔離來解決常見的量測誤差來源

某段頻寬範圍內的高差動電壓

使用傳統的差動探棒，您必須在高頻寬或高電壓位準之間進行選擇。而包覆同軸纜線及隔離層的 IsoVu 探棒，則可提供高頻寬和 ±2500V 的差動電壓範圍。

第 2 代 IsoVu 提供了 200 MHz、500 MHz 和 1 GHz 不同範圍的頻寬，可配合您的預算以及特定專案所需的效能，建置您的工作台。

節省空間設計所採用的創新技術

第 2 代 IsoVu 探棒提供的頻寬、共模互斥比和電壓範圍皆與原始的 IsoVu 探棒相同，但體積僅有原款的 1/5，而且沒有個別的控制器盒。雷射以及類比電子設備均縮納在輕巧的探棒頭和示波器接頭裡。與我們最初的 IsoVu 探棒相較，第 2 代探棒還包含以下優點：

更精準的直流增益準確度
強化步階響應
內建刻度範圍更廣

便利的接頭締造高效能

IsoVu 探棒頭的連接與配件適用範圍廣，展現高效能和使用便利性。

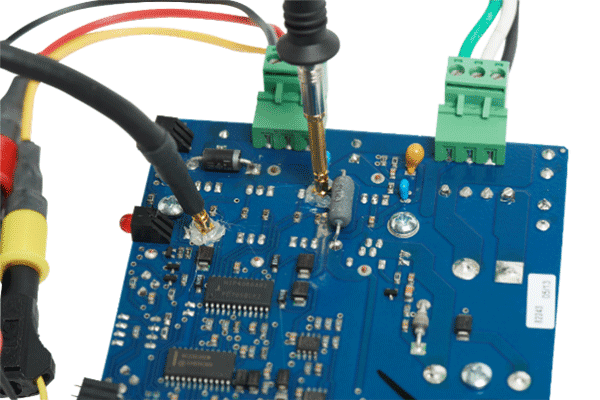

例如，價格不貴、適用範圍廣的 MMCX 接頭除了可供作穩定、免手動的測試點，還能提供最佳的頻寬和共模互斥比功能。接頭堅固的金屬主體包覆著中心導體，不僅將接地迴路區域縮減至最小範圍，也將干擾度降至最低。

還有其他多項配件，可供探棒頭適於多種連接方式。間隔 0.100 英寸和 0.200 英寸的附加方型探棒頭，可在差動電壓需大於 ±250V 的應用時使用。

若不使用探棒頭，在探棒的 SMA 接頭處設有 1 MΩ 和 50 Ω 的終端，可以切換感應器頭。這項功能建立了隔離通道，有效達到與所有示波器相容的成效。

瞭解更多有關 IsoVu 配件的詳細資訊 (包含頻寬和 CMRR 圖)

機型	頻寬	差動電壓	共模電壓	共模互斥比	光纖纜線長度	參考價格	Configure And Quote
TIVP02	200 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $11,600	配置和報價
TIVP02L	200 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $16,800	配置和報價
TIVP05	500 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $21,400	配置和報價
TIVP05L	500 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $26,300	配置和報價
TIVP1	1 GHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $31,300	配置和報價
TIVP1L	1 GHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $35,900	配置和報價

機型	頻寬	差動電壓	共模電壓	共模互斥比	光纖纜線長度	參考價格	Configure And Quote
TIVP02	200 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $11,600	配置和報價
TIVP02L	200 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $16,800	配置和報價
TIVP05	500 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $21,400	配置和報價
TIVP05L	500 MHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $26,300	配置和報價
TIVP1	1 GHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	2 米	US $31,300	配置和報價
TIVP1L	1 GHz	± 2500 V	±60kV	直流：160dB 100 MHz：100 dB 200 MHz：100 dB	10 米	US $35,900	配置和報價

主要規格	Tektronix TIVP (附 TIVPMX50X 探棒頭*)	Tektronix TIVH (附 MMCX250X 探棒頭*) 已不再提供訂購	Tektronix THDP0200
應用	高端 V_GS、寬能隙 (GaN 及 SiC) 特性、SMPS 最佳化、溫度測試 (使用 SMA 纜線)	高端 V_GS、寬能隙 (GaN 及 SiC) 特性、SMPS 最佳化	一般用途，以 Si 和 IGBT 為基礎的電力電子設備
頻寬	200 MHz、500 MHz、1 GHz	200 MHz、500 MHz、800 MHz	160 MHz、200 MHz
上升時間	2ns、850ps、450ps	2ns、850ps、450ps	1.75ns
CMRR @DC	160 dB	160 dB	80 dB
CMRR @100 MHz	85 dB	85 dB	26 dB
差動電壓範圍	±250V*	±250V*	150V、1500V
CM. 電壓範圍	±60kV	±60kV	±1500V
OffsetVoltageRange	±250V*	±250V*	50X 示波器輸入偏移範圍典型值 ±50V
雜訊（200mV – 3V 量測）	41.8mV_pp	79.8mV_峰峰值	110mV_pp
直流增益準確度	0.6% (典型)	3%	2%
輸入阻抗	10 MΩ \|\| 3 pF *	10 MΩ \|\| 2 pF	10 MΩ \|\| 2 pF
操作溫度範圍	0°C 到 50°C (感應器頭)	0°C 到 70°C (感應器頭)	0°C 到 40°C
示波器相容性	僅相容 4/5/6 系列 MSO	與所有 TekVPI 示波器相容 (包含 4/5/6 系列 MSO)	與所有 TekVPI 示波器相容 (包含 4/5/6 系列 MSO)

*選擇與 THDP0200 最接近的值進行比較

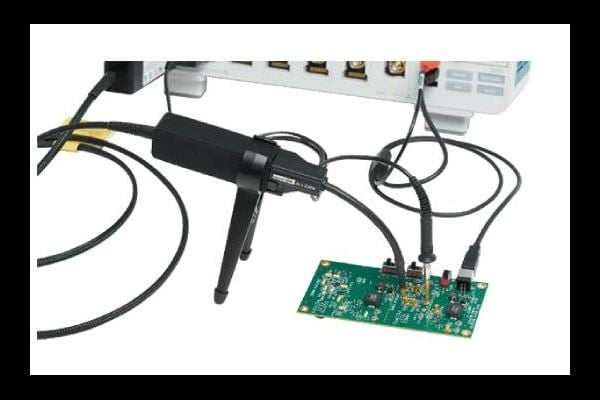

電源供應器的浮動電壓量測

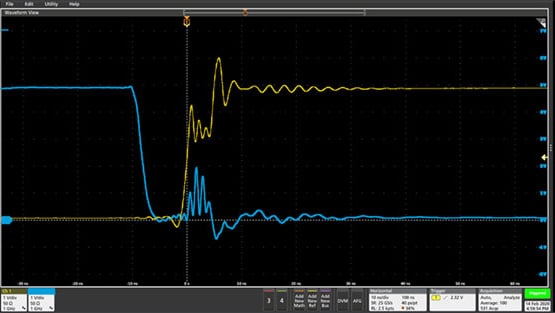

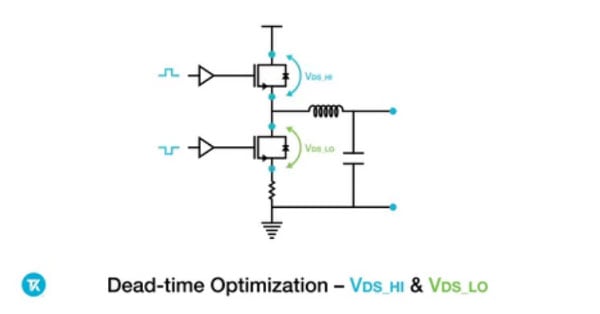

在半橋電源轉換器中進行高端量測是個極富挑戰性的工作，因為量測的源極或集極基準電位會快速上下擺盪。SiC 和 GaN FET 等寬能隙裝置甚至更難量測，因為其在短短幾奈秒內就能切換到高電壓。共模電壓快速變動所產生的噪聲會洩漏到差動量測結果中，並隱藏 VGS 和 VDS 的詳細資訊。IsoVu 探頭具有所向披靡的全頻寬共模互斥比功能，往往在第一次就能讓您看到訊號的詳細資訊。

瞭解更多有關電源轉換設計的資訊

透過分流器電阻量測電流

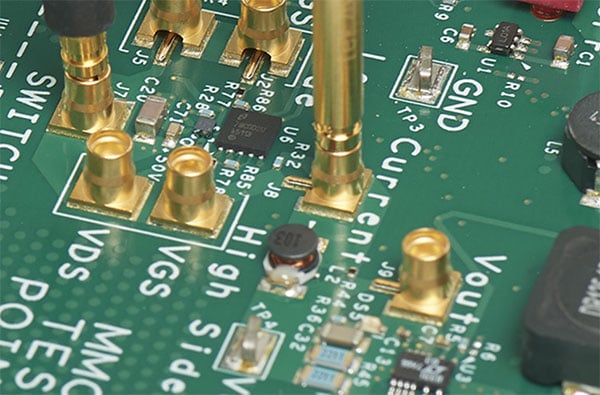

量測分流器電阻的差動電壓，應該是得到準確電流量測值的簡便方法。但是由於共模電壓因素，造成量測異常困難。相較於其他探棒無法量測，運用高共模電壓額定值和高共模互斥比的 IsoVu，能順利取得量測值。

除錯 ESD 問題

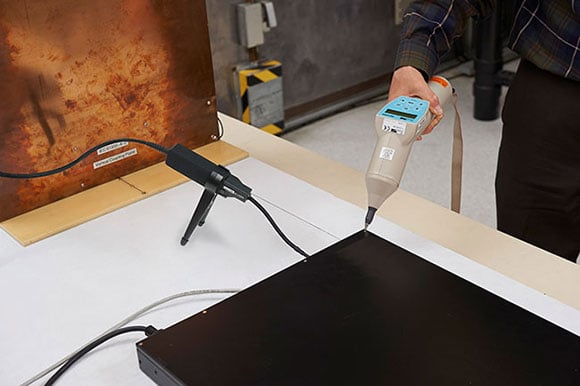

若運用功能測試以外的方法想排除 ESD 故障的根本原因，過程與結果可能令人挫折。使用傳統的電力探棒時，即使示波器位於法拉第籠之外，ESD 放電也會耦合到探棒，並沿纜線往下傳輸到示波器。示波器上顯示的任何波形，都不能代表測試點實際發生的現象。由於採用光學隔離，第 2 代 IsoVu 探棒可以防止耦合，並在 ESD 和 EFT 測試時提供更準確的 DUT狀態，而不僅是簡單的系統測試。

量測系統可和以下 Tektronix 示波器搭配使用。需使用示波器軟體 1.28 或更高版本。如示波器並未包含在此清單中，請聯絡您的 Tektronix 代表。
