示波器是什麼？

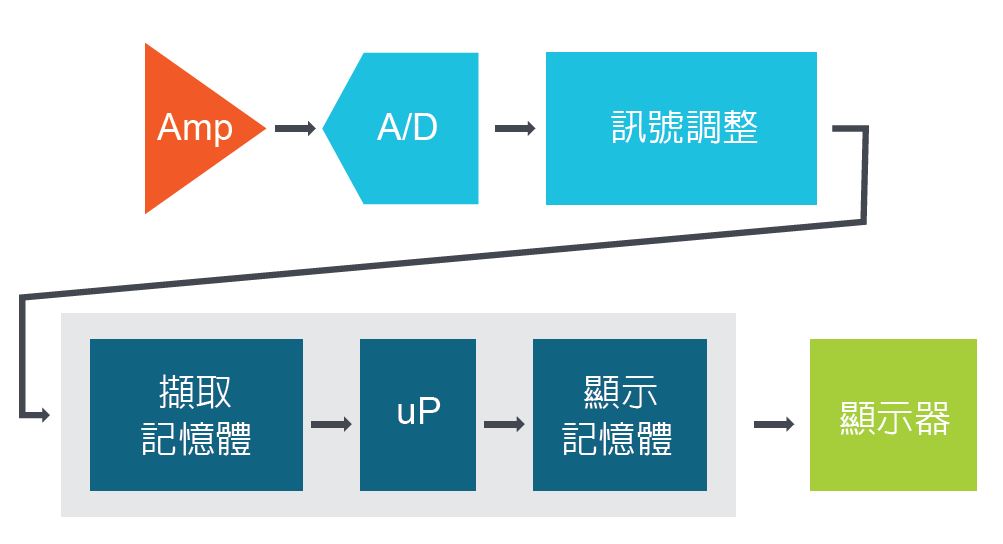

示波器是一種診斷儀器，可繪製隨時間變化的電訊號振幅。下圖顯示了示波器的方塊圖。
避免陷阱
無訊號：
- 通道/DUT 是否開啟？
- 波形是否在螢幕外？ 嘗試調整垂直位置/比例。
- 儀器正在等待觸發嗎？ (是否顯示 Ready (就緒)) 驗證觸發源；嘗試調整觸發位準、強制觸發或切換到自動模式。
混疊：如果螢幕上的訊號頻率似乎太低，或者難以在螢幕上獲得穩定的波形，請調整水平刻度以增加取樣率。
意外的量測結果：驗證探棒是否得到補償、驗證量測設定 (例如參考位準和閘控)、驗證探棒衰減。
沒有穩定的訊號：驗證觸發源、觸發位準。
