交流電源量測的基礎原理


功率分析涉及的某些量測、術語和計算,對新入門的工程師和技術人員而言,可能是全新的資訊因而會感到困擾。且現今的功率轉換設備通常會產生複雜的電壓和電流波形,相較於簡單正弦波單次應用,可能會需要多種不同的方法。本應用摘要將簡介功率量測的基本概念,以及釐清下列主要術語的定義,例如:

  • 均方根 (Root mean square)
  • 實功率 (Real power)
  • 視在功率 (Apparent power)
  • 功率因數 (Power factor)
  • 波峰因數 (Crest factor)
  • 諧波失真 (Harmonic Distortion)

在更瞭解這些量測術語和概念,及其之間的關聯後,讓您在測試設計時,能更精確地解釋所得的量測結果。

2001 SPECIFIED CALIBRATION INTERVALS
圖 1.

RMS (均方根值)

在指示交流電電壓和電流時, RMS 值是最常使用也十分實用的工具。交流電波形的 RMS 值會指示從該波形可提供的功率等級,這是任何交流電電源最重要的屬性之一。

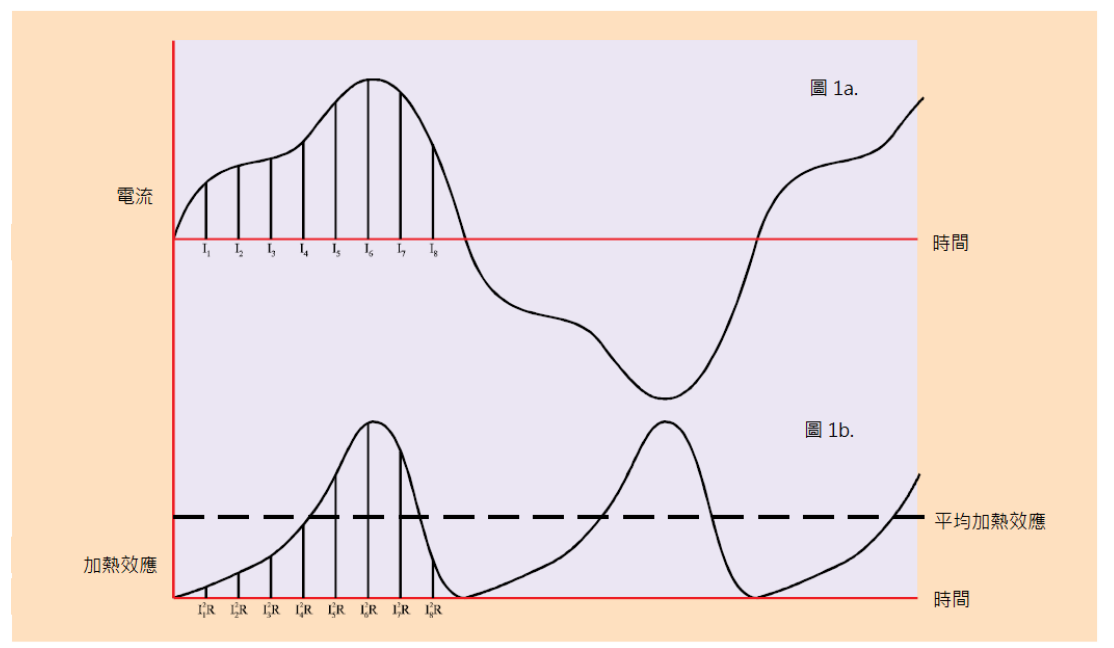

計算 RMS 值時應考量交流電電流波形及其相關的熱效應,才能得到精確的結果,如上圖 1a 中所示。

若認為該電流流經電阻,即可利用下列公式算出在任何時刻的熱效應:

2001 SPECIFIED CALIBRATION INTERVALS

若將等間隔的座標除以電流週期,即可判定隨時間變化的熱效應,如圖 1b 所示。

平均熱效應 (功率) 為:

2001 SPECIFIED CALIBRATION INTERVALS

若要找出可產生如上所示平均熱效應值的等同電流值,則適用下列公式:

2001 SPECIFIED CALIBRATION INTERVALS

因此:

2001 SPECIFIED CALIBRATION INTERVALS

= 電流平方後、取平均值,再開根號

= 電流的 RMS 值。

此值通常可視為交流電波形的有效值,因為這等同在阻性負載中產生相同熱效應 (功率) 的直流電電流。

請注意,正弦波波形:

2001 SPECIFIED CALIBRATION INTERVALS

平均值

2001 SPECIFIED CALIBRATION INTERVALS
圖 2.

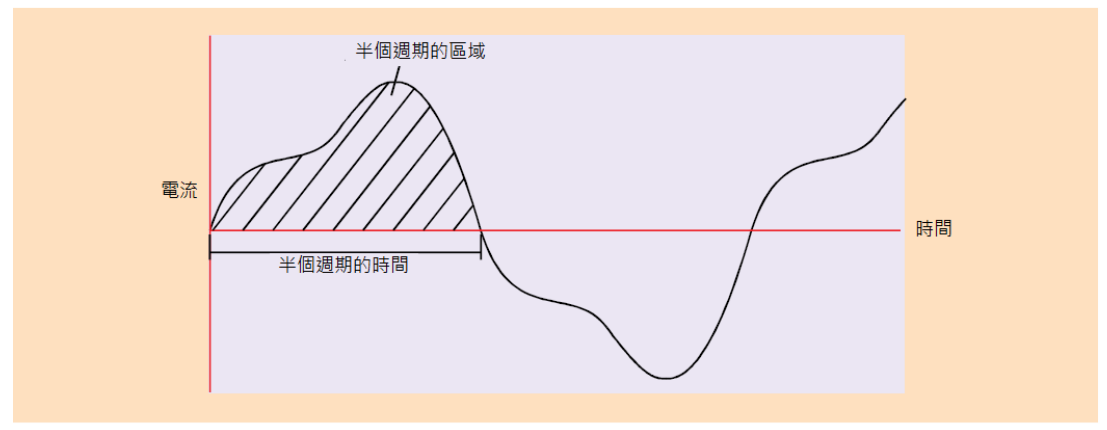

波形的平均值 (如圖 2 所示) 為:

2001 SPECIFIED CALIBRATION INTERVALS

請注意,平均值只有在超過半個波形週期時才具有真正的意義,因為對於一個對稱的波形而言,完整週期的平均值是零。大多數簡單的萬用電錶會先由 AC 波形全波整流來判斷 AC 值,然後再計算平均值。

不過,此類電錶將以 RMS 校準且將使用 RMS 與平均正弦波形之間的已知關聯,即

2001 SPECIFIED CALIBRATION INTERVALS

但波形若不是純正弦波形時,此類電錶上的讀數即屬無效。基於此,示波器、電源分析儀和高品質萬用電錶是直接量測 RMS值,而不是根據整流波形來推斷這些值。

2001 SPECIFIED CALIBRATION INTERVALS
圖 3.

實功率與視在功率 (W 與 VA)

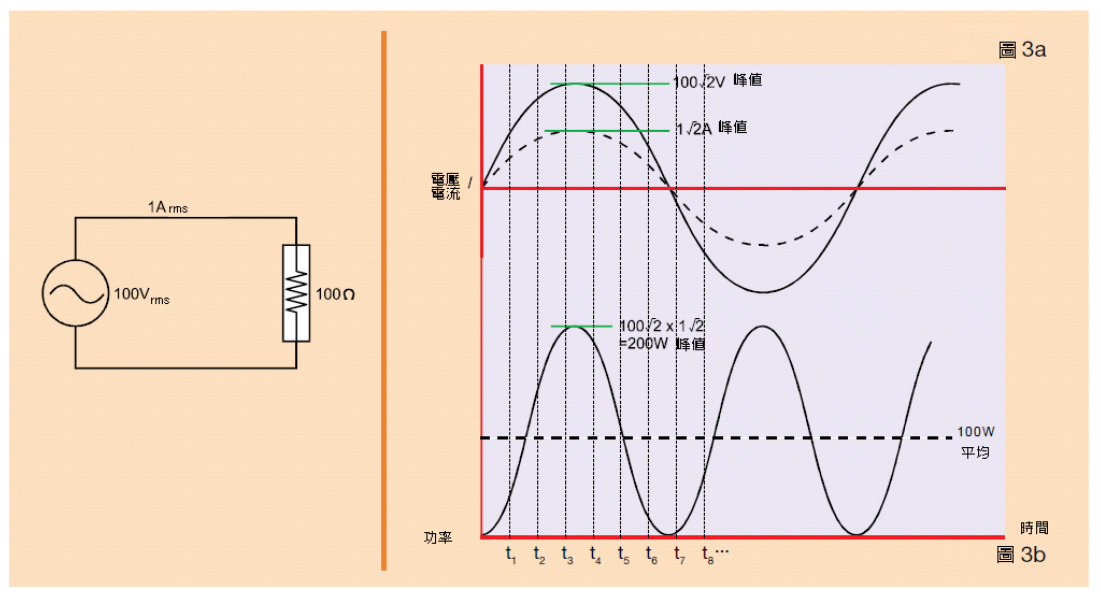

若 100Vrms 的正弦電壓源連接到若為 100 Ω 的阻性負載,則電壓和電流即如圖 3a 所示,並視為「同相」。

於任何時刻從電源流到負載的功率,其值是為該時刻電壓和電流的乘積,如圖 3b 所示。

請注意,功率在 0 和 200W 之間流入負載波動 (為電源頻率的兩倍),且傳遞到負載的平均功率等於 100W。平均的瞬時功率值是「實功率」(有時稱為「有功功率」)。這是讓負載能實際作用的功率,單位是瓦特。請注意,為純阻性負載時,即可將 RMS電壓 (100 Vrms) 乘以 RMS 電流 (1 Arms),得到實功率 (100W)。

2001 SPECIFIED CALIBRATION INTERVALS
圖 4.

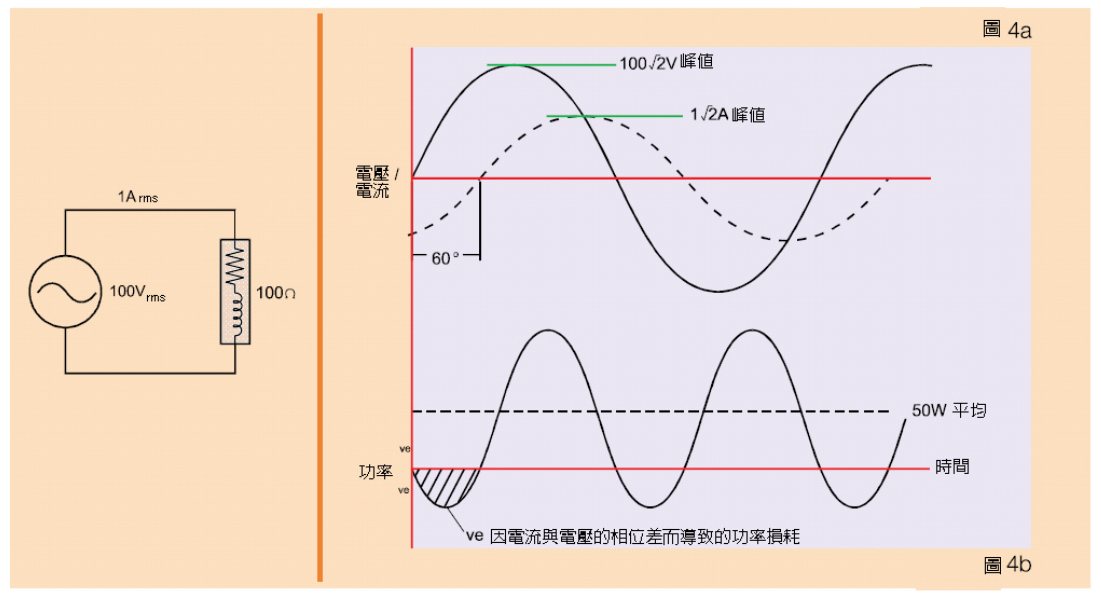

現在考慮一個更真實的負載。真實世界中的負載是無功負載,也就是有一定的電感、電容和電阻。例如,假設有一個具阻力和主導電感的負載,結合形成一個 100Ω 的阻抗。電流的流動仍會是 1 Arms,但不再與電壓同相位。如圖 4a 所示,電流滯後於電壓 60˚。

雖然電源以兩倍的電源頻率繼續波動,於每半個週期部分期間,是從電源流向負載;於其餘部分期間,實際上是從負載流到電源。

因此,負載的平均淨流入遠小於在一個阻性負載的情況下 (如圖4b 所示),只有 50W 的有用功率 (即實功率) 流到電感負載。

我們使用第一個範例中的相同技術來判斷實功率。在波形的同時點上量測電壓和電流、相乘,再取平均值。無論何種相位偏移或波形,這個計算實功率的方法均有效。

在上述的兩種情況中,RMS 電壓是 100Vrms、電流是 1Arms。然而,在無功負載的情況下,實功率不等於 Vrms x Irms。即,執行工作時可用負載只有 50W 而非 100W。不幸的是,即使沒有用,電力系統中仍需運載全部的 100W。RMS 電壓和 RMS電流所產生結果的單位是伏安 (VA),並定義如下:

視在功率 = Vrms x Arms

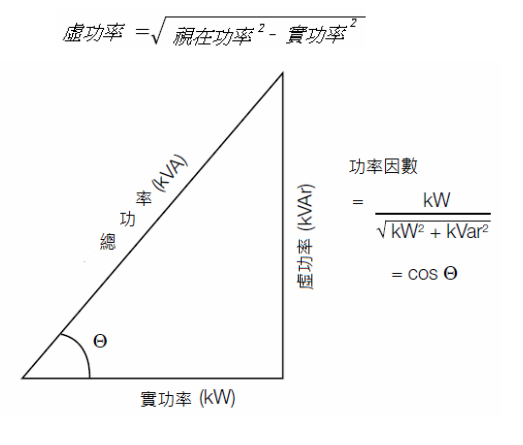

有時考量視在功率與實功率之間的差異是有助益的。視在功率與實功率之間的向量差異稱為虛功率,其單位是伏安、虛功率(VAr)。虛功率測量假設,從視在功率為最長邊 (斜邊) 的正三角形來看視在功率、實功率和虛功率。因此:

2001 SPECIFIED CALIBRATION INTERVALS

然而,這種關聯只適用於正弦波形,這在現今電力電子裝置中已越來越少見。

輸出的實功率取決於負載的性質。無法從已知 RMS 電壓和電流來確定實功率的值。這只能利用具計算瞬時電壓和電流值所產生結果,以及顯示結果平均值能力的真正交流電電錶 (或示波器)得知 (如,評估熱損失或效率)。

功率因數

現在應該清楚明白,轉輸的交流電電源與直流電系統正好相反(純阻性負載除外),不只是 RMS 電壓和 RMS 電流值的乘積。其中一種表示視在功率與實功率之間關聯的方式,是先前已討論過的虛功率的概念。然而,在大多數的應用中,更易於掌握和應用實功率與視在功率之間的簡單比率。這比率稱為功率因數,其定義如下:

2001 SPECIFIED CALIBRATION INTERVALS

在前例中,有用的功率 (50 W) 正好是視在功率 (100 VA) 的一半,因此,我們說功率因數是 0.5 或 50% (請注意,功率因數的單位是無因次的)。

在正弦波電壓和電流的情況時,功率因數實際是等於電壓和電流波形間相位角 (θ) 的餘弦值。例如,前文所述的電感性負載,讓電流滯後於電壓 60˚。

因此:

2001 SPECIFIED CALIBRATION INTERVALS

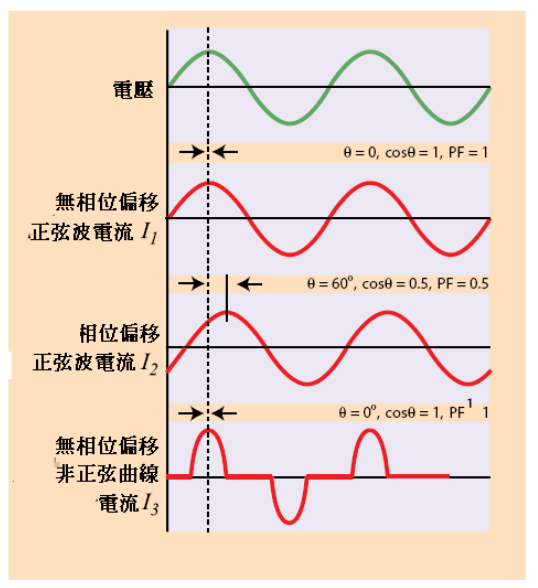

這就是為什麼功率因數經常稱為 cosθ 的原因。但是請務必記住,這只是在電壓和電流均為正弦波時的情況 [圖 5 (I1 和I2)];且在其他任何情況時,功率因數不等於 cosθ [圖 5 (I3)]。當使用功率因數錶讀到 cosθ 時,必須記住此點,因為除非是純正弦波電壓和電流波形,否則無效。實功率因數錶會如上文所述地計算實功率與視在功率的比率。

2001 SPECIFIED CALIBRATION INTERVALS
圖 5.

波峰因數

若為正弦波波形,已證明:

2001 SPECIFIED CALIBRATION INTERVALS

峰值與 RMS 之間的關聯稱為波峰因數,且定義為:

2001 SPECIFIED CALIBRATION INTERVALS

因此,若為正弦:

2001 SPECIFIED CALIBRATION INTERVALS

許多連接到交流電源的現代化設備項目是採用非正弦電流波形,包括:電源供應器、燈調光器,甚至是日光燈。

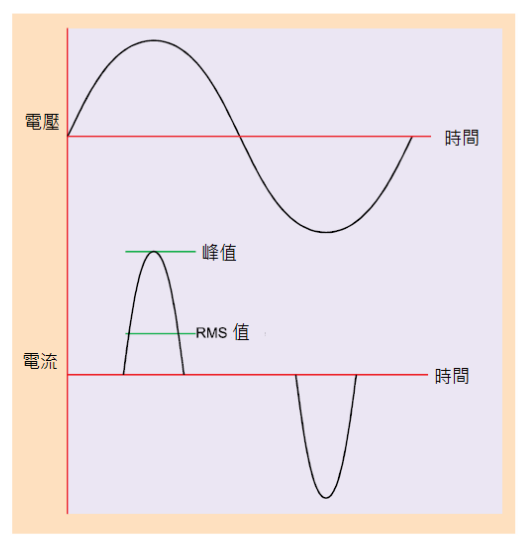

典型的交換式電源 (SMPS) 將從交流電源取得電流,如圖 6所示。明顯可看出描繪電流波形的波峰因數遠大於 1.414;的確,大多數交換式電源和馬達速度控制器的電流波峰因數均大於或等於 3。因此,當供應此類負載的設備必須能供給與失真波形相關的大峰值電流時,大電流波峰因數必須針對設備加上額外的壓力。特別重要的是,將由有限制的阻抗電源 (如備用的逆變器) 供給負載。由此可見,若使用交流電設備時,請務必瞭解汲取電流的波峰因數及其 RMS 電流。

2001 SPECIFIED CALIBRATION INTERVALS
圖 6.

諧波失真

若負載引出電流波形的失真,這是有用的,除了能知道波峰因數外,還可以量化波形形狀的失真。示波器會指示失真,但是不會指示失真的程度。

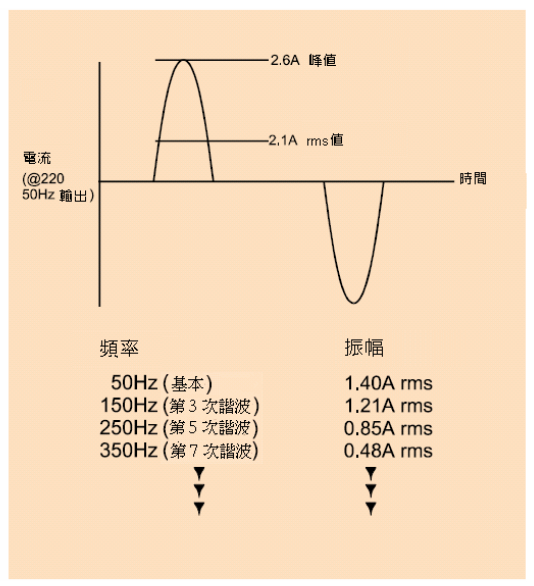

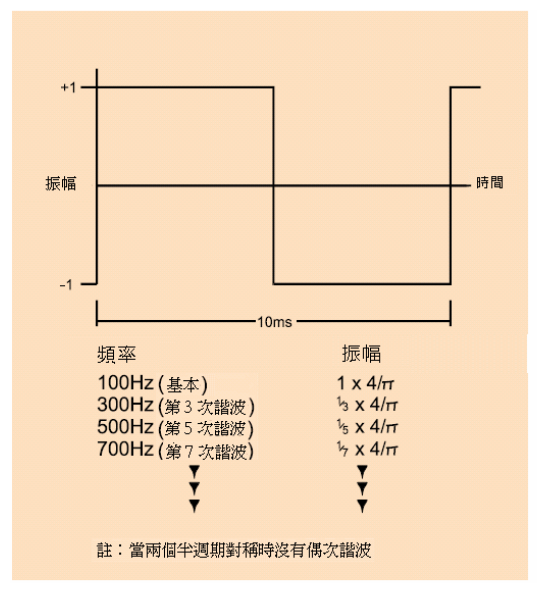

藉由傅立葉 (Fourier) 分析可以顯示,非正弦電流波形包括在電源頻率的基本元件和一系列的諧波 (即在頻率的元件是電源頻率的整倍數)。例如,100Hz 的方波是由圖 7 所示的元件組成。方波相較於純正弦波,顯然非常失真。然而,由如以 SMPS、燈調光器或甚至是速度控制的洗衣機馬達所繪製的電流波形,都可以包含更顯著的諧波。圖 8 顯示由常用 SMPS 模型所繪製的諧波以及該電流的諧波內容。

額外的諧波電流不僅流過電源本身,還流過所有與電源相關的配電電纜、變壓器和開關,進而導致額外的損失。

限制設備產生諧波程度的需求與日俱增。許多地區已有此類控制,對某些類型負載的諧波電流程度提出強制性限制。在利用國際公認的標準 (如 EN61000-3) 下,此類的監管措施越來越普遍。因此,產品設計者更加需要瞭解產品是否會產生諧波及其程度為何。

2001 SPECIFIED CALIBRATION INTERVALS
圖 7.
2001 SPECIFIED CALIBRATION INTERVALS
圖 8.

交流電參數的量測

在此應用摘要中,已涵蓋大部份的基本交流電功率參數。還有許多其他的專門參數,但通常是用於評估交流電系統。瞭解這些基本參數後,即可理解在實驗室測試自己的系統過程期間所看到的量測。
