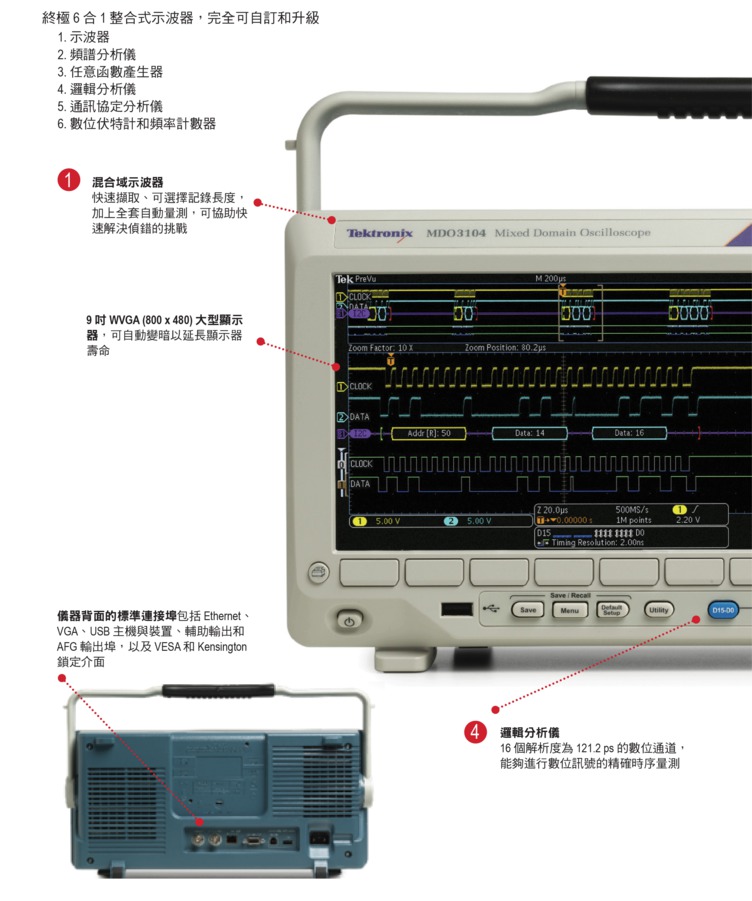

混合域示波器

規格

除非另有註明，否則所有規格均有保證。除非另有註明，否則所有規格皆適用於所有機型。

1 – 示波器

垂直系統類比通道

硬體頻寬限制

≥350 MHz 機型

20 MHz 或 250 MHz

100 MHz 和 200 MHz 機型

20 MHz

輸入耦合

AC、DC

輸入阻抗

1 MΩ ±1%、50 Ω ±1%、75 Ω ±1%；1 GHz 機型不提供 75 Ω

輸入靈敏度範圍

1 MΩ

1 mV/div - 10 V/div

50 Ω、75 Ω

1 mV/div - 1 V/div

垂直解析度

8位（高解析度時為 11 位）

最大輸入電壓

1 MΩ

300 V_RMS CAT II，峰值 ≤ ±425 V

50 Ω、75 Ω

5 V_RMS，峰值 ≤ ±20 V

直流增益準確度

5 mV/div 和以上為 ±1.5%，高於 30 °C 時下降 0.10%/°C

2 mV/div 為 ±2.0%，高於 30 °C 時下降 0.10%/°C

1 mV/div 為 ±2.5%，高於 30 °C 時下降 0.10%/°C

可變增益為 ±3.0%，高於 30 °C 時下降 0.10%/°C

通道對通道隔離（典型）

在相同垂直刻度設定下任兩個通道 ≤100 MHz 時，≥100:1；>100 MHz 到額定頻寬時，≥30:1

隨機雜訊（典型）

垂直刻度設定	50 Ω，RMS
	MDO310x	MDO305x	MDO303x	MDO302x	MDO301x
1 mV/格	0.179 mV	0.178 mV	0.169 mV	0.178 mV	0.161 mV
100 mV/格	2.4 mV	2.05 mV	1.97 mV	1.93 mV	1.87 mV
1 V/格	24.67 mV	20.96 mV	20.01 mV	19.39 mV	18.55 mV

偏移範圍

Volts/div 設定值	偏移範圍
	1 M Ω 輸入	50 Ω、75 Ω 輸入
1 mV/div - 50 mV/div	±1 V	±1 V
50.5 mV/div - 99.5 mV/div	±0.5 V	±0.5 V
100 mV/div - 500 mV/div	±10 V	±10 V
505 mV/div - 995 mV/div	±5 V	±5 V
1 V/div - 5 V/div	±100 V	±5 V

水平系統類比通道

時基範圍

1 GHz 機型

400 ps/div 至 1000 s/div

≤ 500 MHz 機型

1 ns/div 至 1000 s/div

在最高即時取樣率的最大 持續時間（全部/一半通道）

1 GHz 機型

4/2 ms

≤ 500 MHz 機型

4/4 ms

時基延遲時間範圍

-10 格至 5000 秒

通道至通道偏移校正範圍

±125 ns

時基準確度

在任何 ≥1 ms 的間隔中為 ±10 ppm

觸發系統

觸發模式

自動、正常，與單次

觸發耦合

DC、AC、高頻抑制（衰減 >50 kHz）、低頻抑制（衰減 <50 kHz）及雜訊抑制（降低靈敏度）

觸發延遲範圍

20 ns - 8 s

觸發靈敏度（典型值）

邊緣類型、直流耦合

觸發訊號源	靈敏度
任一類比通道輸入	若為 1 mV/div 至 4.98 mV/div：DC 至 50MHz 時為 0.75 div (在儀器頻寬時增加到 1.3 div) 若為 ≥ 5 mV/div 時：DC 至 50 MHz 時為 0.40 div，於儀器頻寬時提高至 1 div
輔助輸入（外部）；僅限兩通道儀器	DC 至 50 MHz 時為 200 mV，200 MHz 時提高至 500 mV
線路	固定

觸發位準範圍

任一輸入通道

距螢幕中心 ± 8 格；選擇垂直低頻抑制觸發耦合時，距 0 V ±8 格

輔助輸入（外部）

±8 V

線路

線路觸發位準約固定在線路電壓 50%。

觸發頻率讀數

對可觸發事件提供 6 位頻率讀數。

觸發類型

邊緣

任一通道上正、負，或任一斜率。耦合包括直流、交流、高頻排斥、低頻排斥和雜訊排斥。

程序 (B 觸發)

觸發延遲時間：8 ns 至 8 s。或觸發延遲事件：1 至 4,000,000 個事件。當已選取「任一」邊緣時，則不適用。

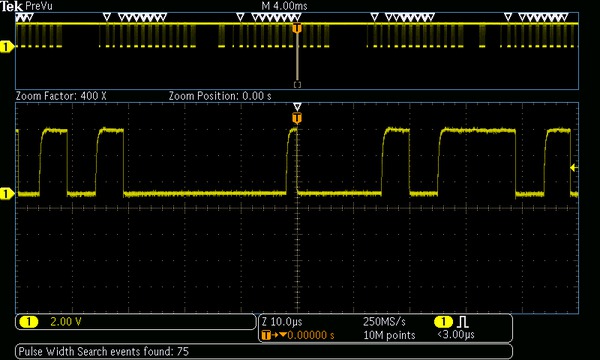

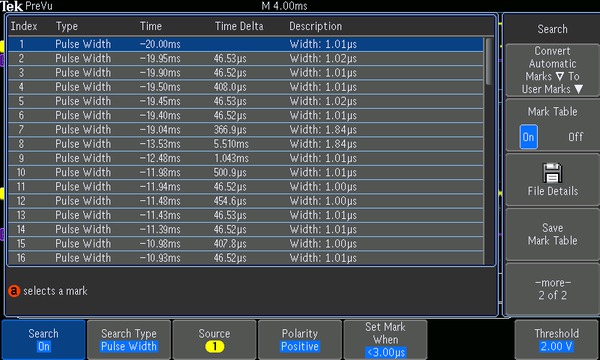

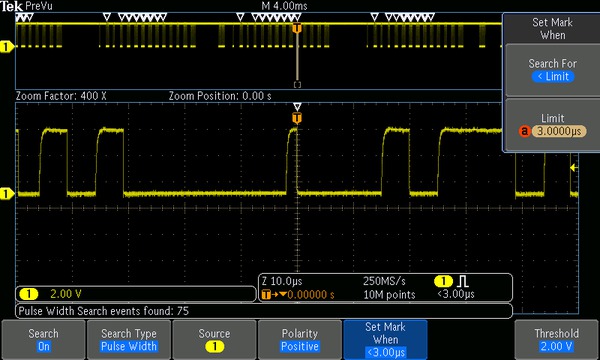

脈波寬度

當正或負脈衝寬度為 >、<、=、≠ 或在指定時段內/外時進行觸發。

逾時

觸發的事件在指定的時段內維持為高、低或高低任一 (4 ns 到 8 s)。

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。

邏輯

通道的任何邏輯碼型發生錯誤或持續維持準確一段時間後的觸發，可以使用任何輸入作為時脈，尋找時脈邊緣上的碼型。全部輸入通道 (AND、OR、NAND、NOR) 指定的碼型為 High、Low 或 Don’t Care。

設定與保持

在任一個類比和數位輸入通道上出現時脈和資料的設定時間與違反時間保持上觸發。

設定與保持類型	說明
設定時間範圍	-0.5 ns - 1.024 ms
保住時間範圍	1.0 ns - 1.024 ms
設定 + 保住時間範圍	0.5 ns - 2.048 ms

上升/下降時間

高或低於指定脈衝邊緣速率的觸發，斜率可為正向、負向或兩者任一，且時間範圍是 4.0 ns 至 8 s。

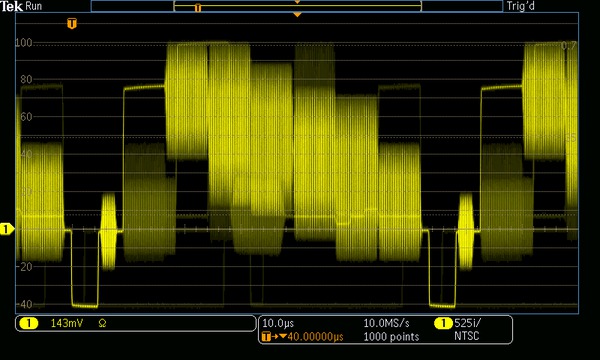

視訊

在所有掃描線、奇數或偶數或是 NTSC、PAL及 SECAM 視訊訊號所有圖場上觸發。

480p/60、576p/50、720p/30、720p/50、720p/60、875i/60、1080i/50、1080i/60、1080p/24、1080p/24sF、1080p/25、1080p/30、1080p/⁠50、1080p/60

自訂雙層和三層同步視訊標準。

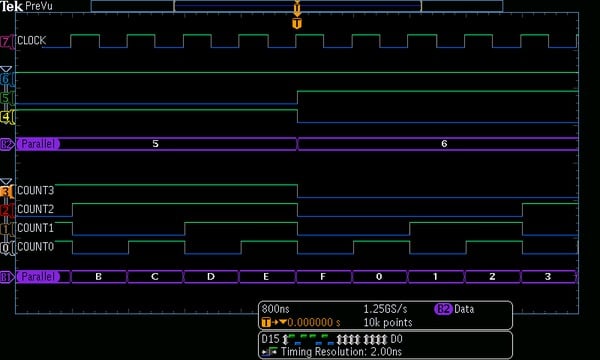

平行 (僅限已安裝選配 MDO3MSO)

在並列匯流排資料值上進行觸發。並列匯流排可以是 1 到 20 位元 (從數位和類比通道) 的大小。支援二進位和十六進位基數。

擷取系統

擷取模式

取樣

擷取樣本值。

波峰偵測

在所有掃描速度時擷取突波窄至 1.5 ns（1 GHz 機型）、2.0 ns（500 MHz 機型）、3.0  ns（350 MHz 機型）、5.0 ns（200 MHz 機型）、7.0 ns（100 MHz 機型）

平均

平均操作中包括2到512個波形。

包絡

最小至最大包絡呈現隨多次擷取的「波峰偵測」資料。 在包絡可選擇的 1 和 2000 及無限之間的波形數。

高解析度

即時波匣平均可減少隨機雜訊並增加解析度。

捲動

顯示器以每格低於或等於 40ms 的掃描速度，由右至左捲動螢幕。

FastAcq®

FastAcq 最佳化儀器，以分析動態訊號和擷取偶發事件。擷取 > >280,000 wfms/s（1  GHz 機型）和 >235,000 wfms/s（100 MHz – 500 MHz 機型）。

波形量測

游標

波形和螢幕

自動量測（時域）

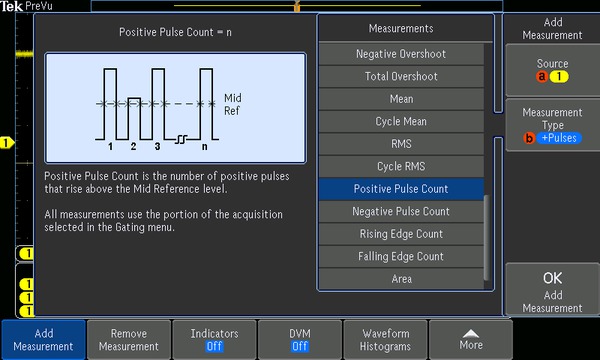

螢幕一次可顯示 30 項量測當中的 4 項。 量測包括： 週期、頻率、延遲、上升時間、下降時間、正工作週期、負工作週期、正寬度、負寬度、資料組寬度、相位、正過激量、負過激量、峰對峰、振幅、高、低、最大、最小、平均、週期平均、均方值、週期均方值、區域及周期區域。

自動量測 (頻域)

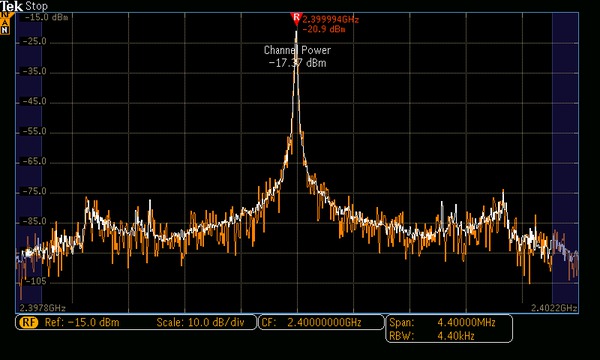

螢幕一次可顯示 3 種自動量測當中的 1 項。量測包括通道功率、鄰近通道功率比 (ACPR) 與佔據頻寬 (OBW)。

量測統計

平均值、最小值、最大值、標準偏差

參考位準

可以使用百分比或單位，指定使用者可以定義的自動量測參考位準。

閘控

利用螢幕或波形游標，將擷取當中發生的特定事件隔離進行測量。

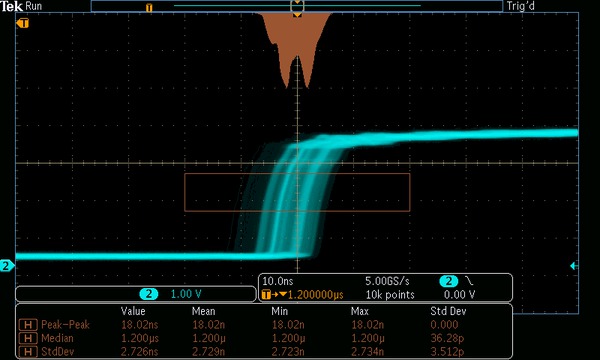

波形直方圖

波形直方圖提供一系列資料值，表示顯示畫面使用者定義範圍內單擊的總數。 波形直方圖是直覺式的單擊分佈圖，也是可以量測的數字陣列。

訊號源

通道 1、通道 2、通道 3、通道 4、參考 1、參考 2、參考 3、參考 4、數學

類型

垂直、水平

波形直方圖量測

螢幕一次可顯示 12 項量測當中的 4 項。 波形數、擊中方塊數、波峰撞擊數、中位數、最大值、最小值、峰對峰、平均值、標準偏差、Sigma 1、Sigma 2、Sigma 3

波形數學

算術

加、減、乘、除波形。

數學函數

Integrate、differentiate、FFT

FFT

頻譜振幅。 將 FFT 垂直刻度為線性均方值或 dBV 均方值，並設定 FFT 視窗為 Rectangular、Hamming、Hanning，或 Blackman-Harris。

頻譜數學

加或減頻域軌跡。

進階數學

定義大量代數式，包括波形、參考波形、數學函數（FFT、Intg、Diff、Log、Exp、Sqrt、Abs、Sine、Cosine、Tangent、Rad、Deg）、純量、高達兩個使用者可調整變數及參數量測結果（Period、Freq、Delay、Rise、Fall、PosWidth、NegWidth、BurstWidth、Phase、PosDutyCycle、NegDutyCycle、PosOverShoot、NegOverShoot、TotalOverShoot、PeakPeak、Amplitude、RMS、CycleRMS、High、Low、Max、Min、Mean、CycleMean、Area、CycleArea，以及趨勢圖）等；例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。

對事件的動作

事件

無，當發生觸發時、或是當定義擷取數（1 至 1,000,000）完成時

動作

停止擷取、波形儲存至檔案、儲存螢幕影像、列印、輔助輸出脈衝、遠端介面 SRQ、電子郵件通知和視訊通知

重複

對事件程序重複動作（1 至 1,000,000 和無限）

視訊圖像模式

訊號源

通道 1、通道 2、通道 3、通道 4

視訊標準

NTSC、PAL

對比和亮度

手動和自動

圖場選擇

偶數、奇數、交錯

圖像在螢幕上的位置

可選擇 X 和 Y 位置、寬度和高度調整、開始線和像素，以及線至線偏移控制。

電源量測（選配）

電源品質量測

V_RMS、V_{Crest Factor}、Frequency、I_RMS、I_{Crest Factor}、True Power、Apparent Power、Reactive Power、Power Factor、Phase Angle。

切換損耗量測

功率損耗

T_on、T_off傳導、總計

能量損耗

T_on、T_off、傳導、總計。

諧波

THD-F、THD-R、RMS 量測。 顯示諧波的圖形與表格。 根據 IEC61000-3-2 Class A 和 MILSTD-1399、Section 300A 進行測試。

漣波量測

V_Ripple 和 I_Ripple。

調變分析

正脈波寬度、負脈波寬度、週期、頻率、正工作週期，以及負工作週期調變類型的圖形顯示。

安全工作區

切換裝置安全工作區量測的圖形顯示和遮罩測試。

dV/dt 和 dI/dt 量測

轉換率的游標量測

極限/遮罩測試（選配）

Test source

極限測試： 任一 Ch1 - Ch4 或任一 R1 - R4

遮罩測試： 任一 Ch1 - Ch4

遮罩建立

極限測試垂直容差從 0 到 1 分格（以 1 m 分格遞增）；極限測試水平容差則從 0 到 500 m分格（以 1 m分格遞增）。

從文字檔載入自訂遮罩，最多 8 個區段。

遮罩縮放

Lock to Source 開啟（遮罩會隨來源通道設定的變更自動縮放）

Lock to Source 關閉（遮罩不會隨來源通道設定的變更縮放）

使用測試條件執行，直到

最少波形數量（從 1 至 1,000,000 和無限大）

經過的最短時間（從 1 秒至 48 小時和無限大）

違反臨界值

從 1 至 1,000,000 和無限大

測試失敗時採取的動作

停止擷取、儲存螢幕影像至檔案、波形儲存至檔案、列印螢幕影像、輔助輸出脈衝、設定遠端介面 SRQ

測試完成時採取的動作

觸發輸出脈衝、設定遠端介面 SRQ

結果顯示

測試狀態、波形總數、違反數量、測試總數、測試失敗數量、經過的時間、每個遮罩區段總點數

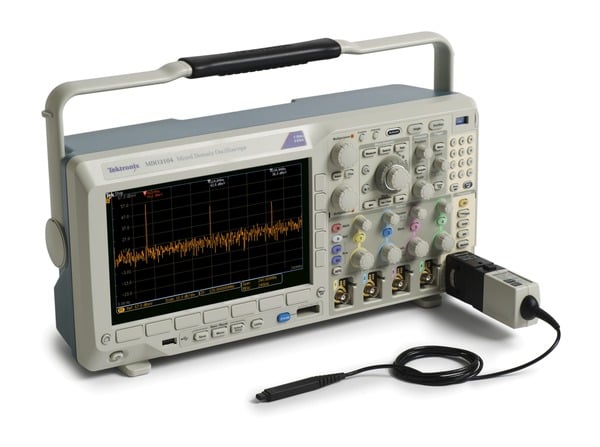

2 – 頻譜分析儀

擷取頻寬

MDO3012、MDO3014 機型： 100 MHz

MDO3022, MDO3024 models: 200 MHz

MDO3032、MDO3034 機型： 350 MHz

MDO3052、MDO3054 機型： 500 MHz

MDO3102、MDO3104 機型： 1 GHz

全部機型： 搭配選項 MDO3SA 時為 3 GHz

頻寬

MDO3012、MDO3014 機型： 9 kHz – 100 MHz

MDO3022、MDO3024 機型： 9 kHz – 200 MHz

MDO3032、MDO3034 機型： 9 kHz – 350 MHz

MDO3052、MDO3054 機型： 9 kHz – 500 MHz

MDO3102、MDO3104 機型： 9 kHz – 1 GHz

全部機型： 搭配選項 MDO3SA 時為 9 kHz – 3 GHz，以 1-2-5 順序

解析度頻寬

20 Hz - 150 MHz，以 1-2-3-5 順序

參考位準

-130 dBm 至 +20 dBm，以 5 dBm 步進

垂直刻度

1 dB/div 至 20 dB/div，以 1-2-5 順序

垂直位置

-100 格至 +100 格（顯示單位為 dB）

垂直單位s

dBm、dBmV、dBµV、dBµW、dBmA、dBµA

顯示平均雜訊位準 (DANL)

9 kHz - 50 kHz

< -109 dBm/Hz（< -113 dBm/Hz 典型值）

50 kHz – 5 MHz

< -126 dBm/Hz（< -130 dBm/Hz 典型值）

5 MHz - 2 GHz

< -136 dBm/Hz（< -140 dBm/Hz 典型值）

2 GHz – 3 GHz

< -126 dBm/Hz（< -130 dBm/Hz 典型值）

附加 TPA-N-PRE 前置放大器的 DANL

「前置放大器」設為「自動」，且「參考位準」設為 -40 dB

9 kHz - 50 kHz

< -117 dBm/Hz（< -121 dBm/Hz 典型值）

50 kHz – 5 MHz

< -136 dBm/Hz（< -140 dBm/Hz 典型值）

5 MHz - 2 GHz

< -146 dBm/Hz（< -150 dBm/Hz 典型值）

2 GHz – 3 GHz

< -136 dBm/Hz（< -140 dBm/Hz 典型值）

寄生響應

2^​ 階諧波失真 (>100 MHz)

< -55 dBc（< -60 dBc 典型值）

3^​ 階諧波失真 (>100 MHz)

< -53 dBc（< -58 dBc 典型值）

2^​ 階交互調變失真 (>15 MHz)

< -55 dBc（< -60 dBc 典型值）

3^​ 階交互調變失真 (>15 MHz)

< -55 dBc（< -60 dBc 典型值）

殘餘響應

< -78 dBm（≤ -15 dBm 參考位準和射頻輸入端接 50 Ω）

在 2.5 GHz

<-67 dBm

在 1.25 GHz

<-76 dBm

來自示波器通道至頻譜分析儀的串音

≤800 MHz 輸入頻率

< -60 dB（從參考位準，典型值）

>800 MHz - 2 GHz 輸入頻率

< -40 dB（從參考位準，典型值）

1 GHz CW 時的相位雜訊

10 kHz

< -81 dBc/Hz、< -85 dBc/Hz（典型值）

100 kHz

< -97 dBc/Hz、< -101 dBc/Hz（典型值）

1 MHz

< -118 dBc/Hz、< -122 dBc/Hz（典型值）

位準量測不確定性

參考位準 10 dBm 至 -15 dBm。 輸入位準範圍從參考位準到參考位準以下 40 dB。 規格不含不相符錯誤。

18 °C - 28 °C

< ±1.2 dBm（< ±0.6 dBm 典型值）

超出工作範圍

< ±2.0 dBm

位準量測不確定性（連接 TPA-N-PRE 前置放大器）

「前置放大器」設為「自動」， 且「參考位準」10 dBm 設為 -40 dB。 輸入位準範圍從參考位準到參考位準以下 30 dB。 規格不含不相符錯誤。

18 °C - 28 °C

< ±1.5 dBm（典型值），任一前置放大器狀態

超出工作範圍

< ±2.3 dBm，任一前置放大器狀態

頻率量測準確度

±(([參考頻率錯誤] x [標記頻率]) + (頻距/750 + 2)) Hz；參考頻率錯誤 = 10ppm (10 Hz / MHz)

最大工作輸入位準

平均連續功率

+20 dBm (0.1 W)

損壞前最大直流

±40 V DC

損壞前最大功率 (CW)

+33 dBm (2 W)

損壞前最大功率（脈衝）

+45 dBm (32 W)（<10 µs 脈衝寬度、<1% 工作週期，以及 ≥ +10 dBm 參考位準）

最大工作輸入位準（連接 TPA-N-PRE 前置放大器）

平均連續功率

+20 dBm (0.1 W)

損壞前最大直流

±20 V DC

損壞前最大功率 (CW)

+30 dBm (1 W)

損壞前最大功率（脈衝）

+45 dBm (32 W)（<10 μs 脈衝寬度、<1% 工作週期，以及 ≥ +10 dBm 參考位準）

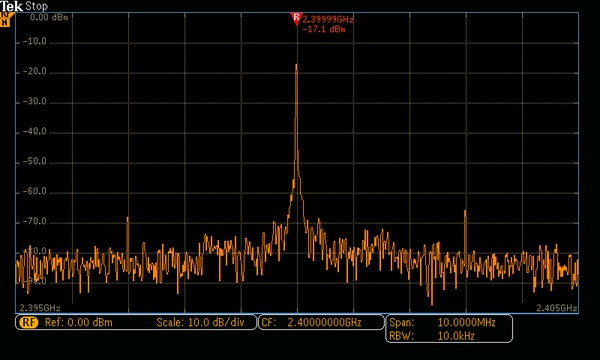

頻域軌跡類型

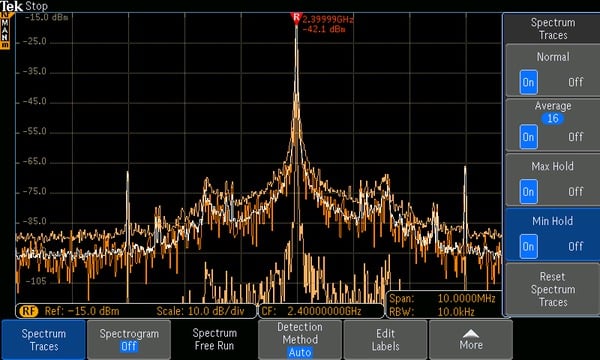

一般、平均、最大保持、最小保持

偵測方法

正峰值、負峰值、平均、取樣

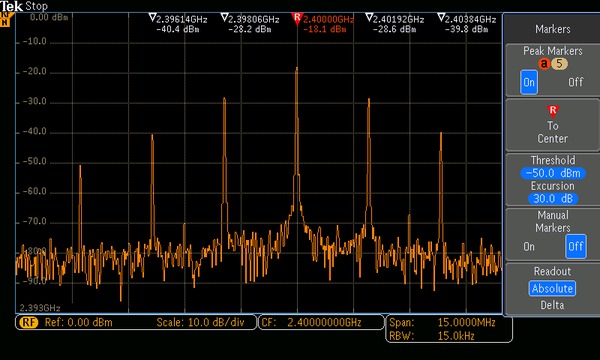

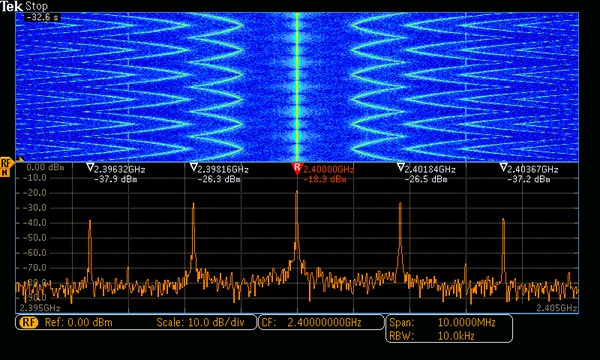

自動標記

根據使用者可調整的臨界值與偏差值識別 1 至 11 個標記

手動標記

兩種手動標記，指示頻率、振幅、雜訊密度，與相位雜訊

標記讀數

絕對值或相對值

FFT 視窗

FFT 視窗	因數
Kaiser	2.23
Rectangular	0.89
Hamming	1.30
Hanning	1.44
Blackman-Harris	1.90
Flat-Top	3.77

3 – 任意函數產生器

（需要 MDO3AFG 選項）

波形

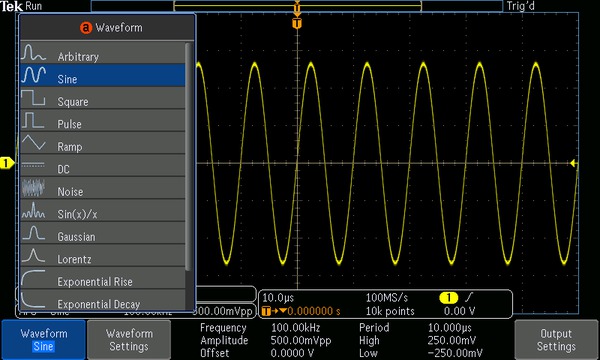

正弦波、方波、脈衝、斜波/三角形、直流波、雜訊、Sin(x)/x (Sinc) 波、Gaussian 波、Lorentz 波、指數上升波、指數衰減波、Haversine 波、Cardiac 波和任意波。

正弦波

頻率範圍

0.1 Hz 至 50 MHz

振幅範圍

20 mV_p-p 至 5 V_p-p（接高阻抗時）；10 mV_p-p 至 2.5 V_p-p（接 50 Ω 時）

振幅平坦度（典型）

1 kHz 時為 ±0.5 dB（±1.5 dB，若 <20 mV_p-p 振幅）

總諧波失真（典型值）

1% 進入 50Ω

2%，振幅 < 50 mV 且頻率 > 10 MHz

3%，振幅 < 20 mV 且頻率 > 10 MHz

無寄生訊號動態範圍 (SFDR)（典型）

-40 dBc (V_p-p ≥ 0.1 V)；-30dBc (V_p-p ≤ 0.1 V)，50 Ω 負載

方波 / 脈衝波

頻率範圍

0.1 Hz 至 25 MHz

振幅範圍

20 mV_p-p 至 5 V_p-p（接高阻抗時）；10 mV_p-p 至 2.5 V_p-p（接 50 Ω 時）

工作週期

10% 至 90% 或 10 ns 最小脈衝，視何者是較大週期

工作週期解析度

0.1%

最小脈波寬度（典型）

10 ns

上升/下降時間（典型）

5 ns (10% - 90%)

脈波寬度解析度

100 ps

過衝（典型）

< 2%（若訊號步進大於 100 mV）

不對稱

±1% ±5 ns（在 50% 工作週期）

抖動 (TIE RMS)（典型）

<500 ps

斜波/三角形

頻率範圍

0.1 Hz 至 500 kHz

振幅範圍

20 mV_p-p 至 5 V_p-p（接高阻抗時）10 mV_p-p 至 2.5 V_p-p（接 50 Ω 時）

變動對稱

0% 至 100%

對稱解析度

0.1%

直流波

位準範圍（典型）

±2.5 V（接高阻抗時）；±1.25 V（接 50 Ω 時）

雜訊

振幅範圍

20 mV_p-p 至 5 V_p-p（接高阻抗時）；10 mV_p-p 至 2.5 V_p-p（接 50 Ω 時）

振幅解析度

0% 至 100%，以 1% 遞增

Sin(x)/x (Sinc)

頻率範圍（典型）

0.1 Hz 至 2 MHz

振幅範圍

20 mV_p-p 至 3.0 V_p-p（接高阻抗時）；10 mV_p-p 至 1.5 V_p-p（接 50 Ω 時）

Gaussian

頻率範圍（典型）

0.1 Hz 至 5 MHz

振幅範圍

20 mV_p-p 至 2.5 V_p-p（接高阻抗時）；10 mV_p-p 至 1.25 V_p-p（接 50 Ω 時）

Lorentz 波

頻率範圍（典型）

0.1 Hz 至 5 MHz

振幅範圍

20 mV_p-p 至 2.4 V_p-p（接高阻抗時）；10 mV_p-p 至 1.2 V_p-p（接 50 Ω 時）

指數上升波 / 衰減波

頻率範圍（典型）

0.1 Hz 至 5 MHz

振幅範圍

20 mV_p-p 至 2.5 V_p-p（接高阻抗時）；10 mV_p-p 至 1.25 V_p-p（接 50 Ω 時）

Haversine 波

頻率範圍（典型）

0.1 Hz 至 5 MHz

振幅範圍

20 mV_p-p 至 2.5 V_p-p（接高阻抗時）；10 mV_p-p 至 1.25 V_p-p（接 50 Ω 時）

Cardiac 波（典型）

頻率範圍

0.1 Hz 至 500 kHz

振幅範圍

20 mV_p-p 至 5 V_p-p（接高阻抗時）；10 mV_p-p 至 2.5 V_p-p（接 50 Ω 時）

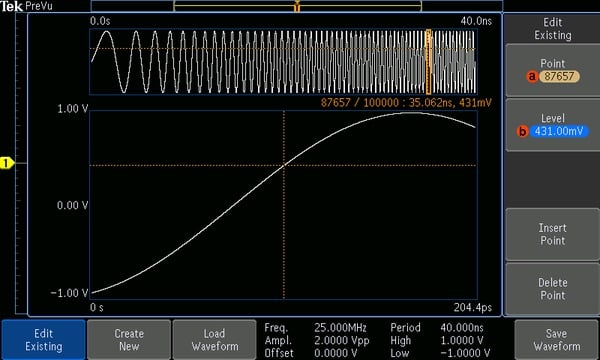

任意

記憶體深度

1 至 128 k

振幅範圍

20 mV_p-p 至 5 V_p-p（接高阻抗時）；10 mV_p-p 至 2.5 V_p-p（接 50 Ω 時）

重複率

0.1 Hz 至 25 MHz

取樣率

250 MS/s

頻率準確性

正弦波和斜坡

130 ppm（頻率 < 10 kHz）

50 ppm（頻率 ≥ 10 kHz）

方波和脈衝波

130 ppm（頻率 < 10 kHz）

50 ppm（頻率 ≥ 10 kHz）

解析度

0.1 Hz 或 4 位；以較大者爲準

振幅準確度

±[ (峰-峰值振幅設置的 1.5%) + (DC 偏移設置的 1.5%) + 1 mV ] (頻率 = 1 kHz)

DC 偏移

直流偏移範圍

±2.5 V（接高阻抗時）；±1.25 V（接 50 Ω 時）

DC 偏移準確度

1 mV（接高阻抗時）；500 uV（接 50 Ω 時）

偏移精確度

±[(絕對偏移電壓設定的 1.5%) + 1 mV]；離 25 °C 每10 °C 下降 3 mV

ArbExpress®

MDO3000 與 ArbExpress® PC 式訊號產生器波形建立和編輯軟體相容。在 MDO3000 示波器上擷取波形並將其轉轉移至 ArbExpress 進行編輯。在 ArbExpress 中建立複雜的波形並將其轉移至 MDO3000 中的任意函數產生器以便輸出。欲下載 ArbExpress 軟體，請造訪 www.tek.com/downloads。

4 – 邏輯分析儀

（需要 MDO3MSO 選項）

輸入通道

16 個數位通道（D15 至 D0）

臨界值

每 8 個通道組的臨界值

臨界值選擇

TTL、CMOS、ECL、PECL、使用者定義

使用者定義的臨界值範圍

-15 V - +25 V

最大輸入電壓

-20 V - +30 V

臨界值準確度

±[100 mV + 臨界值設定的 3%]

輸入動態範圍

50 V_p-p（臨界值設定相依）

最小電壓振幅

500 mV

輸入阻抗

101 kΩ

探棒負載

8 pF

垂直解析度

1 位

水平系統數位通道

（需要 MDO3MSO 選項）

最大取樣率（主時基）

500 MS/s（2 ns 解析度）

最大記錄長度（主時基）

10 M

最大取樣率 (MagniVu)

8.25 GS/s（121.2 ps 解析度）

最大記錄長度 (MagniVu

觸發點周圍 10k

最小可偵測脈衝寬度（典型值）

2 ns

通道至通道延遲時差（ 典型值）

500 ps

最大輸入切換速度

250 MHz（可準確作為邏輯方波重現的最大頻率正弦波。 需在每個通道使用短接地延長線。 這是最小擺動幅度時的最大頻率， 更高的切換率可以更高的振幅達成）。

5 – 串列通訊協定分析儀

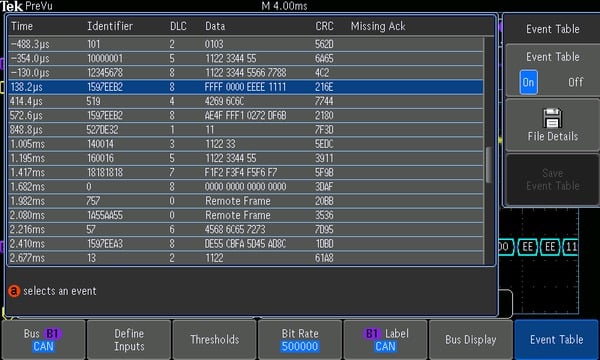

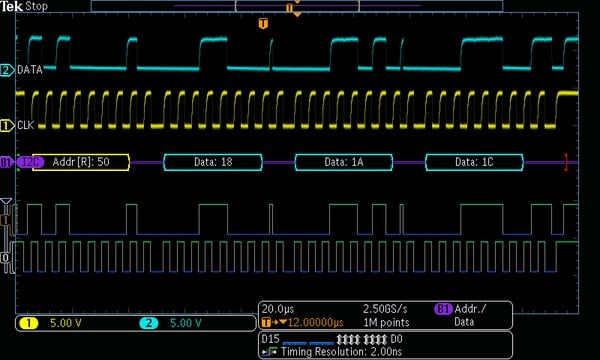

I²C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD (ISO 與非 ISO)、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音訊匯流排的自動串列觸發、解碼和搜尋選項。

如需串列匯流排支援產品的詳細資訊，請參閱

串列觸發和分析應用模組產品規格表。

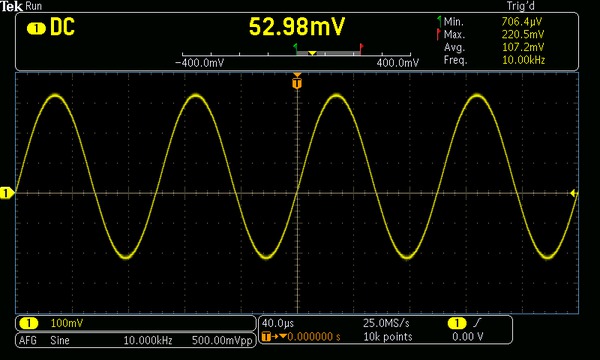

6 – 數位伏特計

訊號源

通道 1、通道 2、通道 3、通道 4

量測類型

AC RMS、DC、AC+DC RMS（讀數單位是伏特或安培）；頻率

解析度

ACV、DCV： 4 位

頻率： 5 位

頻率準確性

±(10 µHz/Hz + 1 個計數)

量測率

每秒 100 次；每秒四次更新顯示器上的量測內容

垂直設定自動範圍

自動調整垂直設定值至最大量測範圍；適用於任一非觸發源

圖形量測

圖形指出最小、最大、目前值和五秒捲動範圍

一般產品規格

顯示器類型

9 吋（229 公釐）彩色顯示器

顯示器解析度

800 (水平) × 480 (垂直) 像素 (WVGA)

內插法

Sin(x)/x

波形樣式

向量、點、可變持續累積、無限持續累積

FastAcq. 調色盤

溫度、頻譜、正常、顛倒

方格圖

完整、矩陣、實線、十字準線、框線、IRE 和 mV

格式

YT、XY 和同步 XY/YT

最大波形擷取率

>280,000 wfms/s（在 1 GHz 機型的 FastAcq 擷取模式）

>235,000 wfms/s（在 100 MHz – 500 MHz 機型的 FastAcq 擷取模式）

>50,000 wfms/s（在所有機型的 DPO 擷取模式）

輸入/輸出埠

USB 2.0 高速主機埠

支援 USB 大量儲存裝置、印表機、鍵盤和滑鼠。 儀器前面板及背板分別有一個。

USB 2.0 全速裝置埠

背板的接頭，讓電腦可透過 USBTMC 或 GPIB（搭配 TEK-USB-488 轉接器）直接控制示波器並與示波器通訊。

列印

列印至網路印表機、PictBridge 印表機，或是支援電子郵件列印的印表機。 請注意： 此產品包含 OpenSSL Project 開發供 OpenSSL Toolkit 使用的軟體 (http://www.openssl.org/)

LAN 連接埠

RJ-45 接頭，可支援 10/100 Mb/s

視訊輸出埠

DB-15 母接頭，可連接至外部顯視器或投影機來顯示示波器內容。SVGA 解析度。

輔助輸入（典型）

（僅限兩個通道機型）

前面板 BNC 接頭

輸入阻抗 1 MΩ

最大輸入

300 V_RMS CAT II，峰值 ≤ ±425 V

探棒補償器輸出電壓和頻率

前面板接腳

振幅

0 至 2.5 V

頻率

1 kHz

輔助輸出

背板 BNC 接頭

V_OUT(Hi)： ≥2.25 V 開路，≥0.9 V 50 Ω 接地

V_OUT(Lo)： 輸入至 ≤4 mA 時為 ≤0.7 V；≤0.25 V 50 Ω 接地

可設定輸出，在示波器觸發、內部任意函數產生器的觸發訊號，或極限/遮罩測試的事件輸出時，提供脈衝輸出訊號。

Kensington 式鎖

背板安全插槽連接至標準的 Kensington 式鎖。

VESA 安裝

儀器背面的標準 (MIS-D 75) 75 mm VESA 安裝點。

以 LAN 為基礎擴充的儀器平台 (LXI)

Class

LXI Core 2011

版本

1.4 版

軟件

OpenChoice® Desktop

能夠使用 USB 或 LAN，快速且簡易地在 Windows PC 與您示波器之間通訊。 傳輸與儲存設定、波形、量測和螢幕影像。 Word 和 Excel 工具列，能將擷取的資料及螢幕影像從示波器自動傳送到 Word 和 Excel 中，以快速編製報告或進一步分析。

IVI 驅動程式

為如 LabVIEW、LabWindows/CVI、Microsoft .NET及MATLAB 等常見應用軟體提供一個標準的儀器編程介面。

e*Scope® 網頁式介面

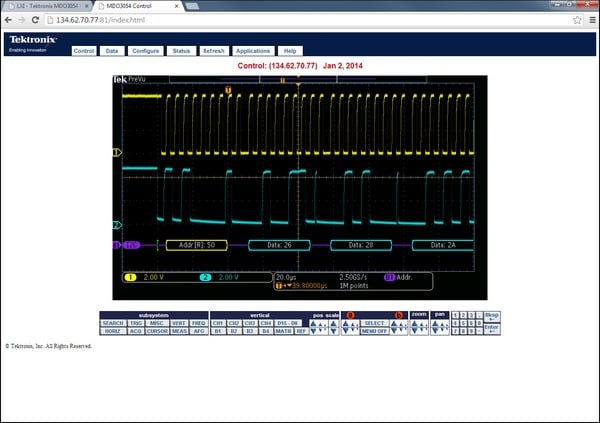

透過標準的網頁瀏覽器經由網路來控制示波器。 您只需輸入示波器的IP位址或網路名稱，瀏覽器上將會顯示相關網頁。 您可直接從 Web 瀏覽器傳輸與儲存設定、波形、量測和螢幕影像，或進行即時控制變更示波器上的設定。

LXI Core 2011 網頁介面

僅需在網頁瀏覽器的位址列中輸入示波器的 IP 位址或網路名稱，即可透過標準的網頁瀏覽器連接示波器。 網頁介面讓您檢視儀器狀態和配置，以及網路設定的狀態和修改等資訊；並透過 e*Scope 網頁式遠端控制進行儀器控制。 所有網頁互動均符合 LXI Core 2011（1.4 版）規格。

電源

電源電壓

100 至 240 V ±10%

電源頻率

50 至60 Hz（在 100 至 240 V）

400 Hz ±10%（在 115 V）

功耗

120 W 最高

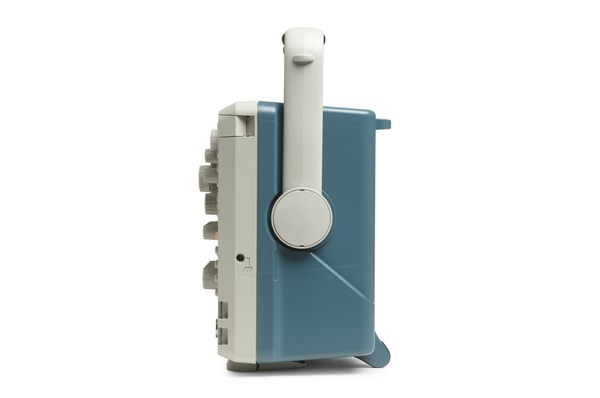

外觀特性

尺寸

高度

203.2 公釐（8 英吋）

寬度

416.6 公釐（16.4 英吋）

厚度

147.4 公釐（5.8 英吋）

重量

淨重

4.2 公斤（9.2 英磅）

裝運

8.6 公斤（19 英磅）

機架安裝配置

5U

冷卻空間

儀器的左側與背面需有 2 英吋（51 公釐）空間

EMC、環境和安全

溫度

操作中

-10 ºC 至 +55 ºC（+14 ºF 至 131 ºF）

非操作中

-40 ºC 至 +71 ºC（-40 ºF 至 160 ºF）

濕度

操作中

高達 +40 °C時，5% 至90% 相對溼度

+40 ºC 至 +55 ºC 時，5% 至 60% 相對溼度

非操作中

高達 +40 °C時，5% 至90% 相對溼度

+40 ºC 至 +55 ºC時，5% 至60% 相對溼度

+55 °C至 +71 ºC時，5% 至 40% 相對溼度，無冷凝

海拔高度

操作中

3,000 公尺（9,843 英呎）

非操作中

12,000 公尺（39,370 英呎）

安規

電磁相容性

EC 歐盟理事會指令 2004/108/EC

安全性

UL61010-1:2004，CAN/CSA-C22.2 No. 61010.1: 2004，低電壓指令 2006/95/EC and EN61010-1:2001，IEC 61010-1:2001，ANSI 61010-1-2004，ISA 82.02.01

隨意振動

非作業中：

2.46 G_RMS，從 5 至 500 Hz，每個軸 10 分鐘，有 3 個軸，總共 30 分鐘

操作中：

0.31 G_RMS，從 5 至 500 Hz，每個軸 10 分鐘，有 3 個軸，總共 30 分鐘

符合 IEC60068 2-64 和 MIL-PRF-28800 第 3 類

衝擊

操作中：

50 G、1/2 正弦、持續時間 11 ms、各軸的每個方向上有 3 次壓降，總共 18 次衝擊

符合 IEC 60068 2-27 和 MIL-PRF-28800 第 3 類

聲響雜訊放射

聲音功率位準

32.0 dBA，符合 ISO 9296

訂購資訊

步驟 1： 選擇 MDO3000 基本機型

MDO3000 系列產品

MDO3012

混合域示波器，（2 個）100 MHz 類比通道和（1 個）100 MHz 頻譜分析儀輸入

MDO3014

混合域示波器，（4 個）100 MHz 類比通道和（1 個）100 MHz 頻譜分析儀輸入

MDO3022

混合域示波器，（2 個）200 MHz 類比通道和（1 個）200 MHz 頻譜分析儀輸入

MDO3024

混合域示波器，（4 個）200 MHz 類比通道和（1 個）200 MHz 頻譜分析儀輸入

MDO3032

混合域示波器，（2 個）350 MHz 類比通道和（1 個）350 MHz 頻譜分析儀輸入

MDO3034

混合域示波器，（4 個）350 MHz 類比通道和（1 個）350 MHz 頻譜分析儀輸入

MDO3052

混合域示波器，（2 個）500 MHz 類比通道和（1 個）500 MHz 頻譜分析儀輸入

MDO3054

混合域示波器，（4 個）500 MHz 類比通道和（1 個） 500 MHz 頻譜分析儀輸入

MDO3102

混合域示波器，（2 個）1 GHz 類比通道和（1 個）1 GHz 頻譜分析儀輸入

MDO3104

混合域示波器，（4 個）1 GHz 類比通道和（1 個）1 GHz 頻譜分析儀輸入

標準配件

探棒

100 MHz、200 MHz 機型

TPP0250、250 MHz 頻寬、10X、3.9 pF。 每一個類比通道隨附一支被動式電壓探棒

350 MHz、500 MHz 機型

TPP0500B、500 MHz頻寬、10X、3.9 pF。 每一個類比通道隨附一支被動式電壓探棒

1 GHz 機型

TPP1000、1 GHz 頻寬、10X、3.9 pF。 每一個類比通道隨附一支被動式電壓探棒

任何具 MDO3MSO 選項的機型

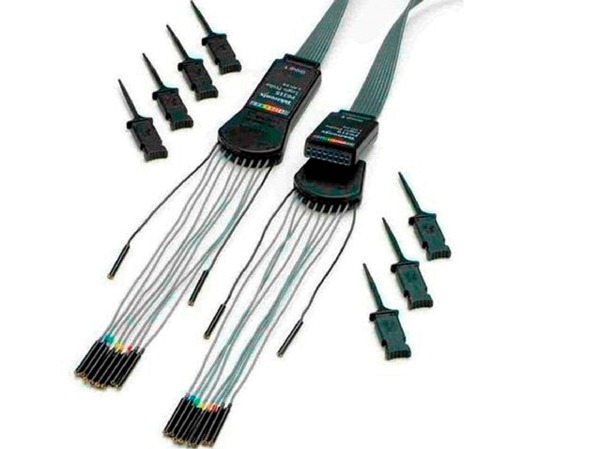

一個 P6316 16-通道邏輯探棒和配件

配件

103-0473-00

N-to-BNC 轉接器

063-4526-xx

文件光碟

071-3249-00

Installation and Safety Instructions，印刷版本（英文、日文和簡體中文版）

016-2008-xx

配件包

-

電源線

-

OpenChoice® Desktop Software(可自文件光碟或是從 tw.tek.com/software/downloads。）

-

記載可追蹤溯至國家計量機構和 ISO9001 品質系統註冊

保固

步驟 2： 新增儀器選項配置您的 MDO3000

儀器選項

下列為可在原廠預先配置所有 MDO3000 系列儀器的選項：

電源線與電源插頭選項

選配A0

北美電源插頭 (115 V，60 Hz)

選配A1

歐洲通用電源插頭 (220 V，50 Hz)

選配A2

英國電源插頭 (240 V，50 Hz)

選配A3

澳洲電源插頭 (240 V，50 Hz)

選配A5

瑞士電源插頭 (220 V，50 Hz)

選配A6

日本電源插頭 (100 V、50/60 Hz)

選配A10

中國電源插頭 (50 Hz)

選配A11

印度電源插頭 (50 Hz)

選配A12

巴西電源插頭 (60 Hz)

選配A99

無電源線

語言選項

所有產品均隨附英文、日文和簡體中文的安裝和安全手冊，但隨選項 L99 訂購的儀器並不會收到印刷版的手冊。下列為在「文件光碟」上以 pdf 格式提供，已按各種語言翻譯使用者手冊的完整清單。

選項 L0

英文使用手冊

選項 L1

法文使用手冊

選項 L2

義大利文使用手冊

選項 L3

德文使用手冊

選項 L4

西班牙文使用手冊

選項 L5

日文使用手冊

選項 L6

葡萄牙文使用手冊

選項 L7

簡體中文使用手冊

選項 L8

繁體中文使用手冊

選項 L9

韓文使用手冊

選項 L10

俄文使用手冊

選項 L99

無使用手冊

服務選項

選配C3

3 年校驗服務

選配C5

5 年校驗服務

選配D1

校準數據報告

選配D3

3 年校準資料報告 (含選配C3)

選配D5

5 年校準資料報告 (含選項C5)

選配G3

3 年維護 (包含租賃、預定校準和其他)

選配G5

5 年維護 (包含租賃、預定校準和其他)

選配R5

5 年維修服務 (包含標準保固期三年)

示波器保固範圍不包含探棒和配件， 若需特定保固和校驗條款，請參考個別探棒的產品規格表。

步驟 3：選擇應用模組和配件

應用模組

下列產品為單機產品，可在首次購買 MDO3000 產品當時或日後隨時購買。選配的應用模組功能可供免費試用 30 天。此免費試用期將於儀器第一次開啟電源時自動開始。

應用模組的授權，可在應用模組與示波器間轉移使用。授權可包含於模組中；可讓模組在不同儀器之間移動。這些授權也可包含於示波器中，讓模組能夠移除並安全儲存。您可以將授權轉移回模組，以供另一台 MDO3000 示波器使用。將授權轉送至示波器並移除模組，能同時使用兩種以上的應用。

MDO3BND

應用模組能夠在單一模組中啟用 MDO3AERO、MDO3AUDIO、MDO3AUTO、MDO3COMP、MDO3EMBD、MDO3FLEX、MDO3LMT、MDO3PWR 和 MDO3USB 應用模組的所有功能。可在需要多個串列匯流排偵錯及分析應用模組時節省開支，並輕鬆將整組功能從一台儀器移至另一台。

MDO3AERO

航太串列觸發與分析模組。可觸發 MIL-STD-1553 和 ARINC-429 匯流排上封包級資訊，並啟用多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具及附時間標記資訊的封包解碼表。

訊號輸入 - 任一 Ch1 - Ch4、Math、Ref1 - Ref4

建議探測 － 差動或單端 (僅需一個單端訊號)

MDO3AUDIO

音訊串列觸發與分析模組。可觸發 I²S、LJ、RJ 和 TDM 音訊匯流排上的封包層級資訊，並啟用分析工具 (例如訊號的數位檢視)、匯流排檢視、封包解碼、搜尋工具，以及具時間標記資訊的封包解碼表。

訊號輸入 - 任一 Ch1 - Ch4、任一 D0 - D15

建議探測 － 單端

MDO3AUTO

汽車串列觸發與分析模組。可觸發 CAN、CAN FD (ISO 和非 ISO) 和 LIN 匯流排上的封包層級資訊，並啟用分析工具 (例如訊號的數位檢視)、匯流排檢視、封包解碼、搜尋工具，以及具時間戳記資訊的封包解碼表。

訊號輸入 – CAN、CAN FD 或 LIN：任一 Ch1 - Ch4、任一 D0 - D15

建議探測 - CAN、CAN FD：單端或差動；LIN：單端

MDO3COMP

電腦串列觸發與分析模組。可觸發 RS-232/422/485/UART 匯流排封包資訊，並啟用多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具，以及附時間戳記資訊的封包解碼表。

訊號輸入 - 任一 Ch1 - Ch4、任一 D0 - D15

建議探測 － RS-232/UART：單端；RS-422/485：差動

MDO3EMBD

嵌入式串列觸發與分析模組。可觸發 I2C 和 SPI 匯流排封包資訊，並啟用多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具，以及附時間戳記資訊的封包解碼表。

訊號輸入 - I²C 或 SPI：任一 Ch1 - Ch4、任一 D0 - D15

建議探測 - 單端

MDO3FLEX

FlexRay 串列觸發和分析模組。可觸發 FlexRay 匯流排上的封包級資訊，並啟用多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具，以及附時間戳記資訊的封包解碼表。

訊號輸入 - 任一 Ch1 - Ch4　(以及任一 D0 - D15；當已安裝 MDO3MSO 選項；僅限單端探測)

建議探測 - 單端或差動

MDO3USB

USB 串列觸發和分析模組。可觸發低速與全速 USB 串列匯流排的封包內容。還提供多種分析工具，如訊號數位視圖、匯流排視圖、封包解碼、搜尋工具，以及低速和全速 USB 序列匯流排附時間戳記資訊的封包解碼表。

訊號輸入 - 低速和全速：任一 Ch1 - Ch4、任一 D0 - D15；低速、全速與高速：任一 Ch1 - Ch4、Math、Ref1 - Ref4

注意：只有 1 GHz 模型才支援高速解碼。

建議探測 – 低速和全速：單端或差動；高速：差動

MDO3PWR

電源分析應用程式模組。可快速且準確地分析電源品質、切換損耗、諧波、安全工作區 (SOA)、調變、漣波和轉換速率 (dI/dt、dV/dt)。

MDO3LMT

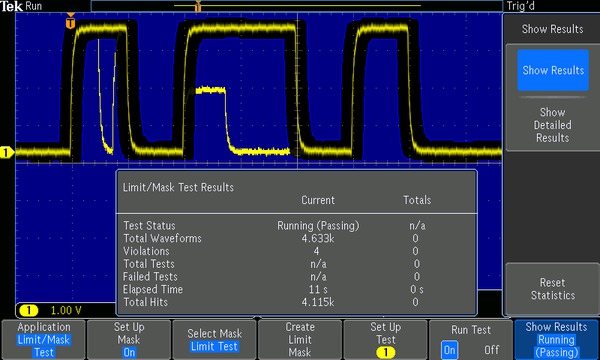

極限與遮罩測試應用模組。可測試由「標準」波形產生的極限模板，以及使用自訂遮罩進行遮罩測試。

建議配件

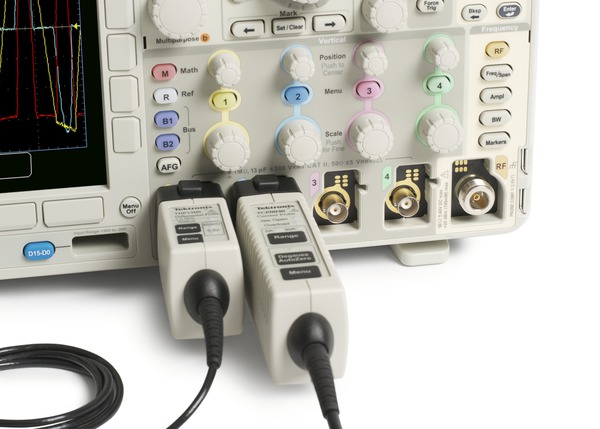

探棒

Tektronix 提供超過 100 種不同的探棒，以滿足您不同的應用需求。如需完整的探棒清單，請造訪 www.tek.com/probes。

TPP0250

250 MHz，10X TekVPI® 被動式電壓探棒，具備 3.9 pF 輸入電容

TPP0500B

500 MHz，10X TekVPI® 被動式電壓探棒，具備 3.9 pF 輸入電容

TPP0502

500 MHz，2X TekVPI® 被動式電壓探棒，具 12.7 pF 輸入電容

TPP0850

2.5 kV，800 MHz，50X TekVPI® 被動式高壓探棒

TPP1000

1 GHz，10X TekVPI® 被動式電壓探棒，具備 3.9 pF 輸入電容

TAP1500

1.5 GHz TekVPI® 主動式單端電壓探棒

TAP2500

2.5 GHz TekVPI® 主動式單端電壓探棒

TAP3500

3.5 GHz TekVPI® 主動式單端電壓探棒

TCP0020

50 MHz TekVPI® 20 安培交流/直流電流探棒

TCP0030A

120 MHz TekVPI® 30 安培交流/直流電流探棒

TCP0150

20 MHz TekVPI® 150 安培交流/直流電流探棒

TDP0500

500 MHz TekVPI® 差動式電壓探棒，具 ± 42 V 差動輸入電壓

TDP1000

1 GHz TekVPI® 差動式電壓探棒，具 ± 42 V 差動輸入電壓

TDP1500

1.5 GHz TekVPI® 差動式電壓探棒，具 ± 8.5 V 差動輸入電壓

TDP3500

3.5 GHz TekVPI® 差動式電壓探棒，具 ± 2 V 差動輸入電壓

THDP0200

±1.5 kV, 200 MHz TekVPI® 高電壓差動式探棒

THDP0100

±6 kV, 100 MHz TekVPI® 高電壓差動式探棒

TMDP0200

±750 V, 200 MHz TekVPI® 高電壓差動式探棒

配件

TPA-N-PRE

前置放大器，12 dB 標稱增益，9 kHz - 6 GHz

TPA-N-VPI

N 至 TekVPI 轉接器

119-4146-00

近場探棒組，100 kHz - 1 GHz

119-6609-00

軟單極天線

077-0981-xx

服務手冊 (僅限英文)

TPA-BNC

TekVPI® 至 TekProbe™ BNC 轉接器

TEK-DPG

TekVPI 偏移校正脈波產生器訊號源

067-1686-xx

功率量測偏移校正夾具與校驗夾具

SignalVu-PC-SVE

向量訊號分析軟體

TEK-USB-488

GPIB 至 USB 轉接器

ACD3000

軟質提袋（含前護蓋）

HCTEK4321

硬殼提箱（需要 ACD3000）

RMD3000

機架安裝套件

200-5052-00

正面護蓋

其他射頻探棒

若需訂購，請洽詢http://beehive-electronics.com/probes.html

101A

EMC 探棒組

150A

EMC 探棒放大器

110A

探棒纜線

0309-0001

SMA 探棒轉接器

0309-0006

BNC 探棒轉接器

步驟 4： 日後新增儀器升級選項

儀器升級

MDO3000 系列產品提供數種方法於首次購買後新增其功能。 下列為可供選用的多項產品升級選項及其升級方法。

購買後的儀器選項

下列產品為單機產品，且可隨時購買以新增任一 MDO3000 產品功能。

MDO3AFG

任意函數訊號產生器新增至任一 MDO3000 系列產品。

一次、永久性升級任一機型，是透過單次使用的應用模組硬體金鑰來啟用。 硬體金鑰僅用於啟用功能，日後不再需要使用它。

MDO3MSO

新增 16 個數位通道；包括 P6316 數位探棒和配件。

一次、永久性升級任一機型，是透過單次使用的應用模組硬體金鑰來啟用。 硬體金鑰僅用於啟用功能，日後不再需要使用它。

MDO3SA

頻譜分析儀輸入頻率範為增至 9 kHz – 3 GHz、擷取頻寬增至 3 GHz。

一次、永久性升級任一機型，是透過單次使用的應用模組硬體金鑰來啟用。 硬體金鑰僅用於啟用功能，日後不再需要使用它。

MDO3SEC

增強儀器安全性，啟用以密碼保護來控制所有開啟/關閉儀器連接埠及儀器韌體更新功能。

一次、永久性升級任一機型，是透過軟體選項金鑰來啟用。 在購買軟體選項金鑰產品時，需提供儀器型號和序號。 軟體選項金鑰是特定的型號和序號組合。

頻寬升級選項

任何 MDO3000 系列產品在首次購買後其儀器頻寬皆可進行升級。每次升級產品均可增加類比頻寬和頻譜分析儀的頻率範圍。頻寬升級可根據當前頻寬和所需頻寬的組合來購買。頻寬升級產品會包含新的類比探棒（如果適用）。軟體選項金鑰產品取決於儀器型號和序號組合。將頻寬升級到 500 MHz 的選項可於現場執行，而將頻寬升級到 1 GHz 的選項則需在 Tektronix 服務中心安裝。

升級機型	升級前頻寬	升級後頻寬	訂購產品
MDO3012	100 MHz	200 MHz	MDO3BW1T22
	100 MHz	350 MHz	MDO3BW1T32
	100 MHz	500 MHz	MDO3BW1T52
	100 MHz	1 GHz	MDO3BW1T102
	200 MHz	350 MHz	MDO3BW2T32
	200 MHz	500 MHz	MDO3BW2T52
	200 MHz	1 GHz	MDO3BW2T102
	350 MHz	500 MHz	MDO3BW3T52
	350 MHz	1 GHz	MDO3BW3T102
	500 MHz	1 GHz	MDO3BW5T102
MDO3014	100 MHz	200 MHz	MDO3BW1T24
	100 MHz	350 MHz	MDO3BW1T34
	100 MHz	500 MHz	MDO3BW1T54
	100 MHz	1 GHz	MDO3BW1T104
	200 MHz	350 MHz	MDO3BW2T34
	200 MHz	500 MHz	MDO3BW2T54
	200 MHz	1 GHz	MDO3BW2T104
	350 MHz	500 MHz	MDO3BW3T54
	350 MHz	1 GHz	MDO3BW3T104
	500 MHz	1 GHz	MDO3BW5T104
MDO3022	200 MHz	350 MHz	MDO3BW2T32
	200 MHz	500 MHz	MDO3BW2T52
	200 MHz	1 GHz	MDO3BW2T102
	350 MHz	500 MHz	MDO3BW3T52
	350 MHz	1 GHz	MDO3BW3T102
	500 MHz	1 GHz	MDO3BW5T102
MDO3024	200 MHz	350 MHz	MDO3BW2T34
	200 MHz	500 MHz	MDO3BW2T54
	200 MHz	1 GHz	MDO3BW2T104
	350 MHz	500 MHz	MDO3BW3T54
	350 MHz	1 GHz	MDO3BW3T104
	500 MHz	1 GHz	MDO3BW5T104
MDO3032	350 MHz	500 MHz	MDO3BW3T52
	350 MHz	1 GHz	MDO3BW3T102
	500 MHz	1 GHz	MDO3BW5T102
MDO3034	350 MHz	500 MHz	MDO3BW3T54
	350 MHz	1 GHz	MDO3BW3T104
	500 MHz	1 GHz	MDO3BW5T104
MDO3052	500 MHz	1 GHz	MDO3BW5T102
MDO3054	500 MHz	1 GHz	MDO3BW5T104
