功能與特色
- 20 MHz 正弦波、10 MHz 方波和脈衝波提供最常見應用的覆蓋範圍
- 250 MS/s 取樣率和14 位元垂直解析度,能建立高傳真訊號
- 創新的UI 可直接存取經常使用的功能與參數,縮短設定與評估時間
- 內部4×128 KS 記憶體和USB 記憶體擴充功能,能提供大量定義複雜波形的能力
- 具備USB 遠端控制埠和USB 隨身碟連接埠可選擇GPIB或LAN 介面
- 內建調變、雜訊產生器、資料組和掃描模式,提供更多廣泛用途
- 內建波形提供快速存取常用的訊號
- 3.5 吋大型彩色顯示器,同時具備圖形和數字波形資料
- 使用8 種語言的功能表和線上說明
- 2U 高度與半機架寬度,可配合工作台與機架安裝應用
- 免費的ArbExpress 軟體,讓波形的編輯與下載變得易如反掌
- 免費的SignalExpress 軟體結合Tektronix 桌上型儀器,打造出自動化測試的低成本解決方案
應用
- 電子測試和設計
- 感應器模擬
- 教育訓練
- 功能性測試
- 系統整合
以經濟實惠的價格,提供出色效能
大部分的電子裝置、電路和系統專用於處理某種形式的訊號。這些訊號可能是簡單的音頻或時脈訊號,或較複雜的訊號,例如串列資料串流或撞擊時安全氣囊感應器的輸出訊 號。AFG2021 任意/函數訊號產生器擁有20 MHz 的頻寬、14位元解析度和250 MS/s 取樣率,可以入門級的價格,同時產生簡單與複雜的訊號。運用12 種標準波形、調變功能和內建 的雜訊產生器,您可快速產生所需的訊號,充分地試驗您的設計。
直覺式使用者介面
AFG2000 系列任意/函數訊號產生器上首見簡易使用的創新功能,是AF2021 的基礎架構,讓使用者能夠快速存取設定與操作功能。經驗豐富的AFG3000 使用者會發現新的 AFG2021 特別容易設定,3.5 吋彩色TFT 螢幕可以圖形和文字形式顯示相關參數,讓您有充分信心進行設定,並專注於手頭的工作。前面板快速鍵和旋鈕,則提供快速存取最常用的功能和設定。
絕佳的頻率靈活度
頻率範圍介於1 μHz 到20 MHz,支援廣泛的放大器和濾波器測試應用。
傳統的函數訊號產生器使用類比振盪器和訊號調節來產生輸出訊號,而Tektronix AFG2021 則使用直接數位合成 (DDS) 技術。DDS 技術利用單一時脈頻率合成波形,以產生任何符合儀器範圍的頻率。DDS 架構提供卓越的頻率靈活性,使其能夠編程快速的頻率和相位的變化,這有助於測試無線電和 衛星系統元件、放大器和濾波器。
ArbExpress® 讓您輕鬆取得真實的波形

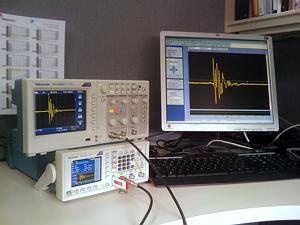

運用ArbExpress 軟體,您可快速建立傳送至AFG2021 的波形,滿足自訂的激發需求。ArbExpress 可透過USB、GPIB 或LAN,直接連接至Tektronix 示波器和任意/函數訊號產生器。此軟體可讓您將示波器所擷取到的真實訊號匯入至PC, 然後進行編輯,並將訊號下載至任意/函數訊號產生器,以複製擷取到的波形。在汽車、醫療和工業等應用中,重現感應器輸出是分析設計完整性的關鍵,而這項軟體能夠提供極大 的幫助。
使用SignalExpress 提高生產力
每部AFG2021 均隨附National Instrument 的LabVIEW SignalExpress Tektronix 版軟體,可進行基礎儀器控制、資料記錄及分析作業。SignalExpress 支援多種Tektronix 桌上型儀器,讓您能夠連接整個測試平台。然後,您可以從一個直覺式的軟體介面存取每台儀器的資料。您可以自動完成要求多台儀器完成的複雜量測,在更長的時間內記錄資料,對來自多台儀器的資料建立時間關聯,簡便地擷取和分析量測結果,這一切都在個人電腦上完成。只有Tektronix 提供由多 台智慧型儀器連接而成的測試台,才能簡化和加速複雜設計的除錯作業。
連接能力
利用前面板的USB 主機插槽,您可以將自訂的波形或儀器設定,儲存到USB 隨身碟上。將USB 隨身碟插回USB 主機埠中,即可輕鬆地重新載入資料。USB 裝置埠和可選的GPIB/ LAN 埠提供多個備選方案,可將AFG2021 連接到您的電腦以下載波形和進行遠端控制。
體積輕巧
2U 高度與半機架寬度的外型尺寸,讓AFG2021 能夠堆疊於其他的桌上型儀器上,例如數位萬用電錶、電源供應器和頻率計數器,可節省寶貴的工作台空間。具備可選的RMU2U 機架安裝套件、GPIB 介面,以及完整的SCPI 支援,AFG2021成為自動測試系統的完美解決方案。
特性
一般
特性 | 說明 |
---|---|
通道數 | 1 |
波形 | 正弦波、方波、脈波、斜波、雜訊、直流、Sin(x)x 波、高斯 (Gaussian) 訊號波、羅倫茲(Lorentz)波、指數上升波、指數衰減波和Haversine 波 |
正弦波 | 1 μHz 至 20 MHz |
脈衝模式的正弦波 | 1 μHz 至 10 MHz |
有效的最大頻率|輸出 | 20 MHz |
振幅平坦度 (1 Vp-p) | |
±0.15 dB | |
5 MHz 至 20 MHz | ±0.3 dB |
諧波失真 (1 Vp-p) | |
10 Hz 至 20 kHz | |
20 kHz 至 1 MHz | |
1 MHz 至 10 MHz | |
10 MHz 至 20 MHz | |
總諧波失真 | p-p) |
寄生訊號 (1 Vp-p) | |
10 Hz 至 1 MHz | |
1 MHz 至 20 MHz | |
相位雜訊(典型) | 20 MHz: p-p |
殘餘的時脈雜訊 | –63 dBm |
方波 | 1 μHz 至 10 MHz |
上升/下降時間 | ≤18 ns |
抖動 (RMS),典型 | |
斜波 | 1 μHz 至 200 kHz |
線性 | 10% 至90% 振幅範圍下,≤0.1% 的峰值輸出 |
對稱 | 0.0% 至 100.0% |
脈波 | 1 mHz 至 10 MHz |
脈波寬度 | 30.00 ns 至 999.99 s |
解析度 | 10 ps 或5 位數 |
脈波週期 | 0.001% 至 99.999% (脈波週期寬度適用極限) |
邊緣轉換時間 | 18 ns 至 0.625 × 脈波週期 |
解析度 | 10 ps 或4 位數 |
引線延遲 | |
範圍 | 連續模式:0 ps至週期 觸發/閘控脈衝組模式:0 ps 至周期 – [脈波寬度+ 0.8 × (上升邊緣時間 + 下降邊緣時間)] |
解析度 | 10 ps 或8 位數 |
過激 (典型) | |
抖動 (RMS),典型 | |
其他波形 | 1 μHz 至 200 kHz |
雜訊頻寬 (–3 dB) | 20 MHz |
雜訊類型 | 高斯白雜訊 |
DC (至 50 Ω) | –5 V 至 +5 V |
任意波形 | 1 mHz 至 10 MHz |
脈衝組模式中的任意波形 | 1 mHz 至 5 MHz |
有效類比頻寬 (–3 dB) | 34 MHz |
非揮發性記憶體 | 4 種波形 |
記憶體:取樣率 | 2 至 128k: 250 MS/s |
垂直解析度 | 14位元 |
上升/下降時間 | ≤20 ns |
抖動 (RMS) | 4 ns |
振幅 (50 Ω 負載) | 10 mVp-p 至 10 Vp-p |
振幅 (開路) | 20 mVp-p 至 20 Vp-p |
準確度 | ±±(設定值的1%+1 mV), (1 kHz 正弦波,0 V 偏移,>10 mVp-p 振幅) |
解析度 | 0.1 mVp-p,0.1 mVRMS,1 mV, 0.1 dBm 或4 位數 |
單位 | Vp-p, VRMS, dBm (只限正弦波) |
輸出阻抗 | 50 Ω |
負載阻抗設定值 | 可選擇:50 Ω,1Ω 至10.0 kΩ, 高Z (可根據所選的負載阻抗調整顯示的振幅) |
絕緣 | 接地最大Peak |
短路保護 | 可永久抗短路及浮動接地的訊號輸出強度 |
外部電壓保護 | 使用保險絲轉接器013-0345-00 可保護訊號輸出免受外部電壓干擾 |
DC 偏移範圍, 50 Ω 負載 | ±(5 VPeak – 振幅 Vp-p/2) |
DC Offset Range, Open Circuit | ±(10 VPeak – 振幅 Vp-p/2) |
準確度 | ±(設定值|的1% + 5 mV + 振幅的0.5% (Vp-p)) |
解析度 | 1 mV |
調變
調幅、調頻、調相
特性 | 說明 |
---|---|
載波波形 | 全部,包括任意波形,但脈波、雜訊和直流除外 |
源極 | 內部/外部 |
內部調變波形 | 正弦波、方波、斜波、雜訊和任意波形 (調幅:最大波形長度為4,096;調頻/調相:最大波形長度為2,048) |
內部調變頻率 | 2 mHz 至 50.00 kHz |
調幅調變深度 | 0.0% 至 +120.0% |
最小調頻峰值偏移 | 直流 |
最大調頻峰值偏移 | 10 MHz |
頻移按鍵 (FSK)
特性 | 說明 |
---|---|
載波波形 | 全部,包括任意波形,但脈波、雜訊和直流除外 |
源極 | 內部/外部 |
內部調變頻率 | 2 mHz 至 1.000 MHz |
按鍵數 | 2 |
脈衝寬度調變
特性 | 說明 |
---|---|
載波波形 | 脈波 |
源極 | 內部/外部 |
內部調變波形 | 正弦波、方波、斜波、雜訊和任意波形 (最大波形長度為2,048) |
內部調變頻率 | 2 mHz 至 50.00 kHz |
偏移 | 脈波週期的0% 至 50.0% |
掃描
特性 | 說明 |
---|---|
波形 | All, including ARB, except Pulse, Noise, and DC |
類型 | Linear, Logarithmic |
掃描時間 | 1 ms 至 300 s |
保持/返回時間 | 0 ms 至 300 s |
最大總掃描時間 (掃描+保持+返回) | 300 s |
解析度 | 1 ms 或 4 位數 |
總掃描時間準確度(典型) | 0.4% |
最小開始/停止頻率 | 所有 (除任意波形外): 1 μHz 任意波形: 1 mHz |
最大開始/停止頻率 | 正弦波: 20 MHz 方波: 10 MHz 任意波形: 10 MHz 其他: 200 kHz |
脈衝組
特性 | 說明 |
---|---|
波形 | 全部,包括任意波形,但雜訊和直流除外 |
類型 | 已觸發,選定時間區間(1 至1,000,000 週期或無限) |
內部觸發速率 | 1 μs 至 500.0 s |
閘道和觸發源 | 內部、外部、手動觸發和遠端介面 |
輔助輸入
調變輸入
特性 | 說明 |
---|---|
輸入範圍 | 所有 (除FSK 外):±1 V 全幅 FSK:3.3 V 邏輯位準 |
阻抗 | 10 kΩ |
頻率範圍 | DC 至 25 kHz (122 kS/s 取樣率) |
外部觸發/閘控脈衝組輸入
特性 | 說明 |
---|---|
位準 | TTL 相容 |
脈波寬度 | 最小100 ns |
斜率 | 可選擇正向或負向 |
觸發延遲 | 0.0 ns 至 85.000 s |
解析度 | 100 ps 或5 位數 |
抖動 (RMS), 典型 | 脈衝組: |
10 MHz 參考輸入
特性 | 說明 |
---|---|
阻抗 | 1 kΩ, AC 耦合 |
需要的輸入電壓振幅 | 100 mVp-p 至 5 Vp-p |
鎖定範圍 | 10 MHz ±35 kHz |
輔助輸出
觸發輸出
特性 | 說明 |
---|---|
位準 | Positive TTL level pulse in至 1 kΩ |
阻抗 | 50 Ω |
抖動 (RMS,典型) | 500 ps |
最大頻率 | 4.9 MHz (4.9MHz 至20 MHz:頻率的一小部分為輸出) |
一般特性
遠端程控 (GPIB、LAN 10BASE-T/100BASE-TX、 USB 1.1,相容於SCPI-1999.0 和IEEE 488-2 標準)
特性 | USB | LAN*1 | GPIB*1 |
---|---|---|---|
函數改變 | 95 ms | 103 ms | 84 ms |
頻率改變 | 2 ms | 19 ms | 2 ms |
振幅改變 | 60 ms | 67 ms | 52 ms |
選用使用者的任意波形 | 88 ms | 120 ms | 100 ms |
4k 點任意波形資料 (8 KB) 的資料下載時間(典型) | 20 ms | 84 ms | 42 ms |
*1 只有在具備選項GL 的儀器上,才提供GPIB 與LAN 介面。
一般
特性 | 說明 |
---|---|
頻率設定解析度 | 1 μHz 或12 位數 |
相位 (除直流、雜訊、脈衝外) | |
範圍 | –360° 至 +360° |
解析度 | 正弦波: 0.01° 其他波形: 0.1° |
內部雜訊增加 | 啟動時,輸出訊號振幅減少為50% |
位準 | 振幅 (Vp-p) 設定的0.0% 至50% |
解析度 | 1% |
主要輸出 | 50 Ω |
有效頻率切換速度 | 2 ms ,透過遠端控制 |
內部頻率參考值 | |
穩定性 | 所有 (除任意波形外):±1 ppm,0 °C 至50 °C 任意波形:±1 ppm,±1 μHz,0 °C 至50 °C |
老化 | 每年 ± 1 ppm |
電源 | 100 V 至240 V,50 Hz 至60 Hz 或115 V,400 Hz |
功耗 | 60 W |
暖機時間 (典型) | 20 分鐘 |
開機自我診斷(典型) | |
噪音 (典型) | |
顯示器 | 3.5 吋彩色TFT LCD |
使用者介面與說明語言 | 英文、法文、德文、日文、韓文、簡體和繁體中文、俄文 (使用者可選擇) |
外觀特性
桌上型配置 | ||
---|---|---|
尺寸 | 公釐 | 英寸 |
高度 | 104.2 | 4.10 |
重量 | 241.8 | 9.52 |
厚度 | 419.1 | 16.50 |
重量 | 公斤 | 磅 |
淨重 | 2.87 | 6.3 |
裝運 | 4.72 | 10.4 |
環境與安全特性
特性 | 說明 |
---|---|
溫度 | |
工作溫度 | 0 °C 至 +50 °C |
非工作溫度 | –30 °C 至 +70 °C |
溼度 | |
工作溼度 | ≤80%, +0 °C 至 +40 °C, 無冷凝 ≤60%, +40 °C 至 +50 °C, 無冷凝 |
非工作溼度 | 5% 至 90%, 5% 至 80%, ≥+40 °C 至 ≤+60 °C, 無冷凝 5% 至 40%, >+60 °C 至 ≤+70 °C, 無冷凝 |
海拔高度 | |
工作高度 | 高達3,000 公尺 (9,842 英尺) |
非工作高度 | 高達12,000 公尺 (39,370 英尺) |
符合的EMC 標準 | 歐盟理事會指令2004/108/EC |
安規 | UL61010-1; 2004 CAN/CSA C22.2 No. 61010-1; 2004 EN61010-1; 2001 IEC61010-1; 2001 |
訂購資訊
AFG2021
任意/函數訊號產生器
包括: 使用手冊、電源線、USB 纜線、光碟 (內含程式設計人員手冊、維修手冊、LabView 和IVI 驅動程式)、ArbExpress®軟體光碟、 可追溯到NIST 的校驗報告 (不含數據)。
訂購時請註明電源線和當地語言的使用手冊。
配置選項
選項 | 說明 |
---|---|
選項 GL | GPIB and LAN interfaces |
語言選項
選項 | 說明 |
---|---|
選項 L0 | 英文使用手冊 |
選項 L1 | 法文使用手冊 |
選項 L2 | 義大利文使用手冊 |
選項 L3 | 德文使用手冊 |
選項 L4 | 西班牙文使用手冊 |
選項 L5 | 日文使用手冊 |
選項 L6 | 葡萄牙文使用手冊 |
選項 L7 | 簡體中文使用手冊 |
選項 L8 | 繁體中文使用手冊 |
選項 L9 | 韓文使用手冊 |
選項 L10 | 俄文使用手冊 |
選項 L99 | 沒有手冊 |
電源插頭選項
選項 | 說明 |
---|---|
選項 A0 | 北美電源插頭 |
選項 A1 | 歐洲通用電源插頭 |
選項 A2 | 英國電源插頭 |
選項 A3 | 澳洲電源插頭 |
選項 A5 | 瑞士電源插頭 |
選項 A6 | 日本電源插頭 |
選項 A10 | 中國電源插頭 |
選項 A11 | 印度電源插頭 |
選項 A12 | 巴西電源插頭 |
選項 A99 | 沒有電源線或AC 轉接器 |
服務選項
選項 | 說明 |
---|---|
選項 C3 | 3年校驗服務 |
選項 C5 | 5年校驗服務 |
選項 D1 | 校驗資料報告 |
選項 D3 | 3年校驗資料報告 (需要選項C3) |
選項 D5 | 5年校驗資料報告 (需要選項C5) |
選項 R5 | 5年維修服務 |
選項 R5DW | 5年維修服務 (自客戶購買儀器日開始算起) |
建議的配件
配件 | 說明 |
---|---|
RMU2U | 機架安裝套件 |
013-0345-00 | 保險絲轉接器 (BNC-P 至BNC-R) |
159-0454-00 | 保險絲3 件組,0.125 A |
012-0482-00 | BNC 遮蔽式纜線,3 英呎 |
012-1256-00 | BNC 遮蔽式纜線,9 英呎 |
012-0991-00 | GPIB 遮蔽式雙絞纜線 |
011-0049-02 | 50 Ω BNC 終端器 |
保固
提供零件及人工費用3 年保固。. |
