5 系列 MSO

規格

除非另有註明，否則所有規格均有保證。除非另有註明，否則所有規格皆適用於所有機型。

機型概況

垂直系統 - 類比通道

頻寬選擇

50 Ω：20 MHz、250 MHz 和您型號的全頻寬值

1 MΩ：20 MHz、250 MHz、500 MHz

輸入耦合

直流、交流

輸入阻抗

50 Ω ± 1%

1 MΩ ± 1%，13.0 pF ± 1.5 pF (< 2 GHz 型號)

1 MΩ ± 1%，14.5 pF ± 1.5 pF (2 GHz 型號)

輸入靈敏度範圍

1 MΩ

500 µV/格至 10 V/格，依 1-2-5 順序

50 Ω

500 µV/格 至 1 V/格，依 1-2-5 順序

附註：500 μV/格 是 1mV/格 的 2X 數位縮放

最大輸入電壓

50 Ω：5 V_RMS，峰值 ≤ ±20 V (DF ≤ 6.25%)

1 MΩ：300 V_RMS，CAT II

1 MΩ 從 4.5 MHz 至 45 MHz 時衰減 20 dB/十進位；

從 45 MHz 至 450 MHz 時衰減 14 dB/十進位；> 450 MHz，5.5V_RMS

有效位元 (ENOB)，典型

2 GHz 型號，高解析度模式，50 Ω，10 MHz 輸入和全螢幕 90%

頻寬	ENOB
1 GHz	7.0
250 MHz	7.8
20 MHz	8.7

隨機雜訊，RMS，典型

2 GHz 型號，高解析度模式 (RMS)

2 GHz 型號		50 Ω			1 MΩ
V/div		1 GHz	250 MHz	20 MHz	500 MHz	250 MHz	20 MHz
≤1 mV/格 1		66.8 μV	66.8 μV	27.2 μV	208 μV	117 μV	64.6 μV
2 mV/格 2		96.9 μV	77.5 μV	28.5 μV	224 μV	117 μV	66.7 μV
5 mV/格 3		202 μV	108 μV	37.4 μV	238 μV	133 μV	68.7 μV
10 mV/div		275 μV	147 μV	56.1 μV	277 μV	173 μV	83.6 μV
20 mV/div		469 μV	251 μV	106 μV	416 μV	278 μV	125 μV
50 mV/div		1.10 mv	589 μV	253 μV	916 μV	620 μV	271 μV
100 mV/div		2.75 mV	1.47 mV	602 μV	1.90 mV	1.36 mV	603 μV
1 V/div		18.4 mV	10.8 mV	4.68 mV	20.3 mV	14.6 mV	6.54 mV

1 GHz、500 MHz、350 MHz 型號，高解析度模式 (RMS)

< 2 GHz 型號		50 Ω					1 MΩ
V/div		1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
≤1 mV/格 4		254 μV	198 μV	141 μV	118 μV	70.0 μV	189 μV	143 μV	118 μV	64.8 μV
2 mV/div		255 μV	198 μV	143 μV	121 μV	70.4 μV	194 μV	145 μV	121 μV	66.0 μV
5 mV/div		262 μV	202 μV	150 μV	133 μV	72.8 μV	196 μV	152 μV	130 μV	69.6 μV
10 mV/div		283 μV	218 μV	169 μV	158 μV	79.8 μV	212 μV	167 μV	154 μV	78.2 μV
20 mV/div		357 μV	273 μV	222 μV	223 μV	102 μV	269 μV	214 μV	223 μV	104 μV
50 mV/div		677 μV	516 μV	436 μV	460 μV	196 μV	490 μV	410 μV	480 μV	207 μV
100 mV/div		1.61 mV	1.23 mV	1.02 mV	1.04 mV	464 μV	1.16 mV	964 μV	1.05 mV	475 μV
1 V/div		13.0 mV	9.88 mV	8.41 mV	8.94 mV	3.77 mV	13.6 mV	10.6 mV	11.1 mV	5.47 mV

¹在 50 Ω 時，≤1 mV/格的頻寬上限為 175 MHz。

²在 50 Ω 時，2 mV/格的頻寬上限為 350 MHz。

³在 50 Ω 時，5 mV/格的頻寬上限為 1.5 GHz。

⁴在 50 Ω 時，500 μV/格的頻寬上限為 250 MHz。

⁵在 50 Ω 時，1 mV/格的頻寬上限為 175 MHz。

⁶在 50 Ω 時，2 mV/格的頻寬上限為 350 MHz。

⁷在 50 Ω 時，5 mV/格的頻寬上限為 1.5 GHz。

位置範圍

±5 格

偏移範圍，最大值

2 GHz 型號

伏特/格設定	最大偏移範圍，50Ω 輸入
500 µV/格 - 50 mV/格	±1 V
51 mV/格 - 99 mV/格	± (-10 * (伏特/格設定) + 1.5 V)
100 mV/div - 500mV/div	±10 V
501 mV/div - 1V/div	± (-10 * (伏特/格設定) + 15 V)

伏特/格設定	最大偏移範圍，1MΩ 輸入
500 µV/格 - 63 mV/格	±1 V
64 mV/格 - 999 mV/格	±10 V
1 V/格 - 10 V/格	±100 V

≤ 1 GHz 型號

伏特/格設定	最大偏移範圍
	50 Ω 輸入	1 MΩ 輸入
500 µV/格 - 63 mV/格	±1 V	±1 V
64 mV/格 - 999 mV/格	±10 V	±10 V
1 V/格 - 10 V/格	±10 V	±100 V

偏移準確度

±(0.005 X | 偏移 - 位置 | + 直流平衡)

串音 (通道隔離)，典型

具有相同伏特/格設定的任兩個通道為 ≥ 200:1 到額定頻寬

直流平衡

0.1 格，含直流 - 50 Ω 示波器輸入阻抗 (50 Ω BNC 終止)

1 mV/格時為 0.2 格，含直流 - 50 Ω 示波器輸入阻抗 (50 Ω BNC 終止)

500 μV/格時為 0.4 格，含直流 - 50 Ω 示波器輸入阻抗 (50 Ω BNC 終止)

0.2 格，含直流 - 1 MΩ 示波器輸入阻抗 (50 Ω BNC 終止)

500 µV/格時為 0.4 格，含直流 - 1 MΩ 示波器輸入阻抗 (50 Ω BNC 終止)

垂直系統 - 數位通道

通道的數目

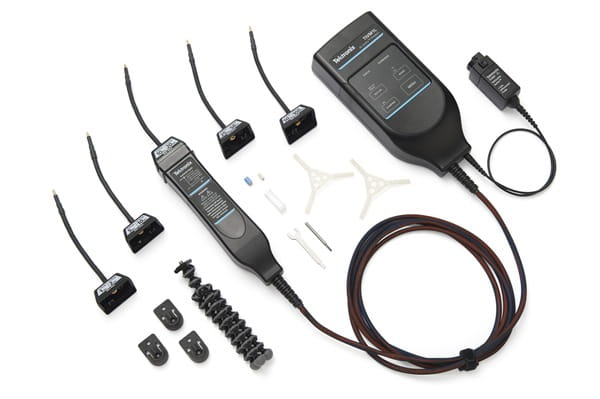

每台安裝的 TLP058 為 8 個數位輸入 (D7-D0) (換取一個類比通道)

垂直解析度

1 位元

最大輸入切換速度

500 MHz

最小可偵測脈波寬度，典型

1 奈秒

臨界值

每個數位通道有一個臨界值

臨界值範圍

±40 V

臨界值解析度

10 mv

臨界值精確度

± [100 mV + 校驗之後臨界值設定的 3%]

輸入磁滯，典型

探棒頭為 100 mV

輸入動態範圍，典型

F_in ≤ 200 MHz 為 30 V_pp，F_in > 200 MHz 為 10 V_pp

絕對最大輸入電壓，典型

±42 伏特峰值

最小電壓擺幅，典型

400 mV 峰對峰

輸入阻抗，典型

100 kΩ

探棒負載，典型

2 pF

水平系統

時基範圍

200 ps/格 至 1,000 s/格

取樣率範圍

1.5625 S/s 至 6.25 GS/s (即時)

12.5 GS/s 至 500 GS/s (內插)

記錄長度範圍

標準

單一取樣增量中為 1 k 點至 62.5 M 點

選項 5-RL-125M

125 M 點

最高取樣率的最大期限

10 ms (標準) 或 20 ms (選配)

時基延遲時間範圍

-10 分格至 5000 s

偏移校正範圍

125 ns 到 +125 ns，解析度為 40 ps

時基準確度

任何 ≥1 ms 的時間間隔中為 ±2.5 x 10^-6

說明	規格
原廠公差	±5.0 x10-7 。校驗時，任何 ≥1 ms 的時間間隔內為23 °C 周圍溫度
溫度穩定性	±5.0 x10-7 。在作業溫度下測試
晶體老化	±1.5 x 10-6 。在 1 年期間內，25 °C 時的頻率公差變更

差值時間測量準確度

(假設高斯濾波器響應所造成的邊緣形狀)

針對指定之儀器設定和輸入訊號計算差值時間量測準確度 (DTA) 的公式，假設為奈奎斯特 (Nyquist) 頻率以上的無意義訊號內容，其中：

SR ₁= 量測中第 ¹點周圍的扭轉率 (第¹個邊緣)

SR ₂= 量測中第²點周圍的扭轉率 (第²個邊緣)

N = 輸入-參照保證雜訊限制 (V_RMS)

TBA = 時基準確度或參考頻率錯誤

t _p= 差值時間量測期間 (秒)

光圈不確定性

期間 ≤100ms 的量測為 ≤ 0.450 ps + (1 * 10^-11* 量測期間)_RMS

類比通道之間的延遲，全頻寬，典型

任兩個通道的輸入阻抗設為 50 Ω，且直流耦合等於伏特/格或高於 10 mV/格時為 ≤ 100 ps

類比和數位 FlexChannel 之間的延遲，典型

使用與示波器頻寬相符的 TLP058 和被動探棒，且未套用頻寬限制時為 < 1 ns

任兩個數位 FlexChannel 之間的延遲，典型

320 ps

一個數位 FlexChannel 的兩個位元之間的延遲，典型

160 ps

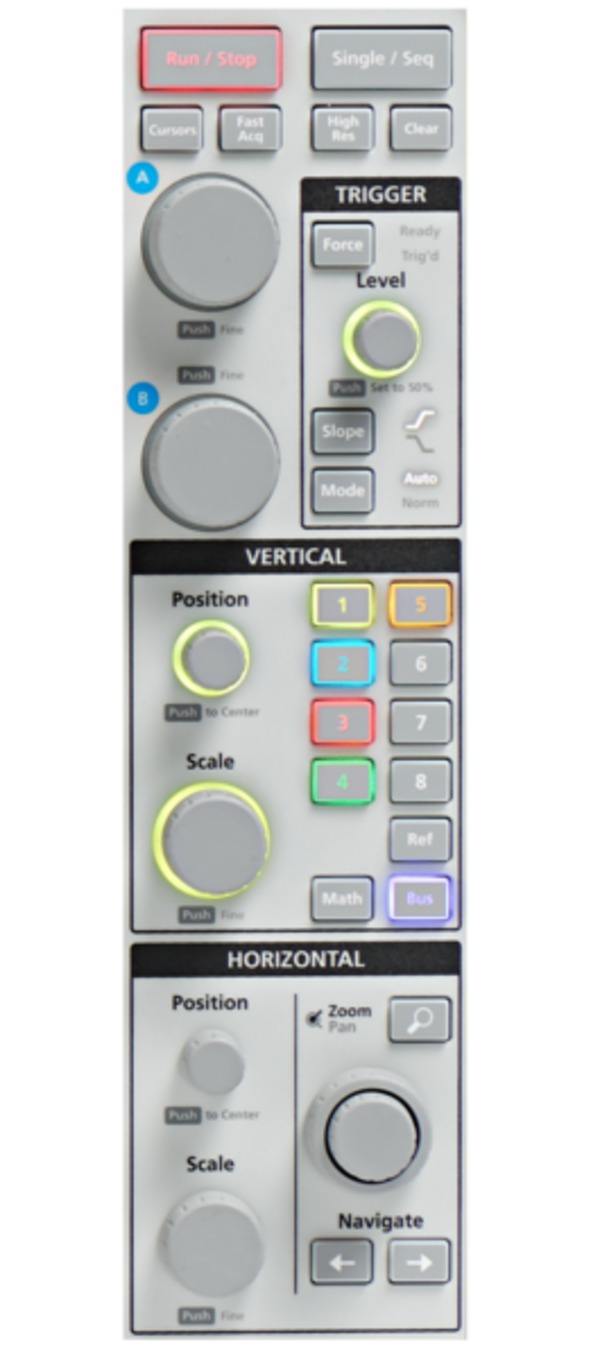

觸發系統

觸發模式

自動、一般與單次

觸發耦合

直流、高頻排斥 (衰減 > 50 kHz)、低頻排斥 (衰減 < 50 kHz)、雜訊排斥 (降低靈敏度)

觸發延滯範圍

0 奈秒至 10 秒

觸發抖動，典型

取樣模式和邊緣類型觸發下 ≤ 5 ps_RMS

邊緣類型觸發和 FastAcq 模式下 ≤ 7 ps_RMS

非邊緣類型觸發模式下 ≤ 40 ps_RMS

邊緣類型觸發靈敏度，直流耦合，典型

通道	範圍	規格
1 MΩ 通道 (所有型號)	0.5 mV/格至 0.99 mV/格	從直流到儀器頻寬為 5 mV
	≥ 1 mV/div	5 mV 或 0.7 格較大者從直流到 500 MHz 或儀器 BW 較小者，以及 6 mV 或 0.8 格從 > 500 MHz 到儀器頻寬
50 Ω 通道，1GHz，500MHz，350MHz 型號		5.6 mV 或 0.7 格較大者從直流到 500 MHz 或儀器 BW 較小者，以及 7 mV 或 0.8 格從 > 500 MHz 到儀器頻寬
50 Ω 通道，2GHz 型號	0.5 mV/格至 0.99 mV/格	從直流到儀器頻寬為 3.0 格
	1 mV/格至 9.98 mV/格	從直流到儀器頻寬為 1.5 格
	≥ 10 mV/格	從直流到儀器頻寬為 < 1.0 格
市電頻率		固定

觸發位準範圍

訊號源	範圍
任何通道	距螢幕中央 ±5 格
市電頻率	固定為約線路電壓的 50%

此規格適用於邏輯和脈波臨界值。

觸發計頻器

8 位數 (註冊產品即可免費獲得)

觸發類型

邊緣：

任一通道上正、負，或任一斜率。耦合包括直流、交流、雜訊排斥、高頻排斥和低頻排斥

脈衝寬度：

在正脈波或負脈波的寬度上觸發。事件可為時間或邏輯限定

逾時：

在指定時段內維持為高、低或任一的事件上觸發。事件可為邏輯限定

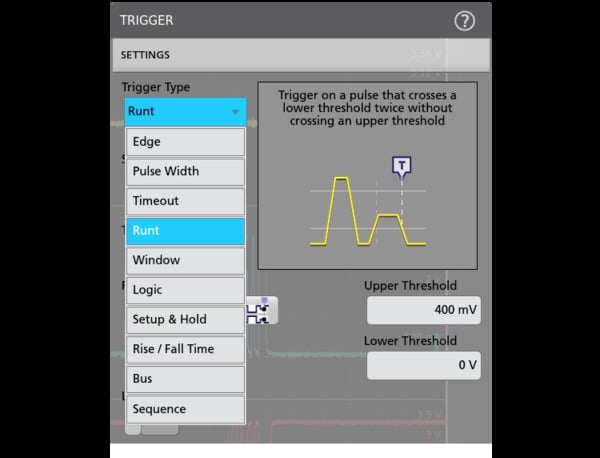

矮波：

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。事件可為時間或邏輯限定

視窗：

在兩個臨界值 (可由使用者調整) 所定義的視窗上，當事件進入、離開、停留在內或停留在外時觸發。事件可為時間或邏輯限定

邏輯：

當邏輯碼型為真、為否或與時脈邊緣同時發生時觸發。針對所有定義為高、低或任意的輸入通道所指定的碼型 (AND、OR、NAND、NOR)。為真的邏輯碼型可為時間限定

設定∕保持：

任何輸入通道的時脈和資料之間，設定時間與保持時間違反兩者都出現時觸發

上升/下降時間：

高或低於指定脈衝邊緣速率的觸發。斜率可為正向、負向或兩者任一。事件可為邏輯限定

序列：

當 A 觸發在 C 事件上重設之後，在 B 事件發生 X 時間或發生 N 個事件時觸發。一般而言，A 和 B 觸發事件可設為任何觸發類型，但有幾個例外情形：不支援邏輯限定條件，如果 A 事件或 B 事件設為「設定/保持」，則另一個必須設為「邊緣」，且不支援乙太網路 和高速 USB (480 Mbps)

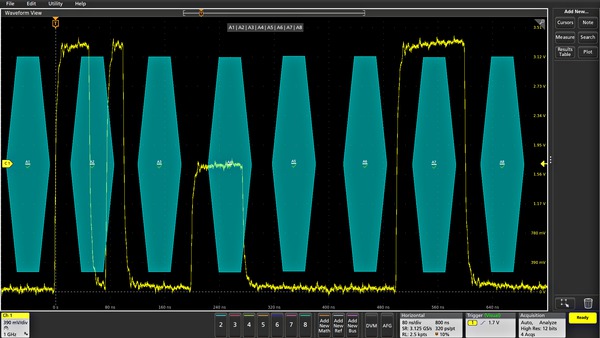

視覺觸發

可掃描所有波形擷取資料，並與螢幕區域 (幾何形狀) 比較，取得標準觸發資格。可以使用「In」(輸入)、「Out」(輸出) 或「Don't Care」(無關) 作為各區域的限定值來定義無限數量區域。可以使用視覺觸發區域的任意組合來定義布林運算式，以進一步限定存儲到擷取記憶體中的事件。形狀包括矩形、三角形、梯形、六角形，以及使用者定義形狀。

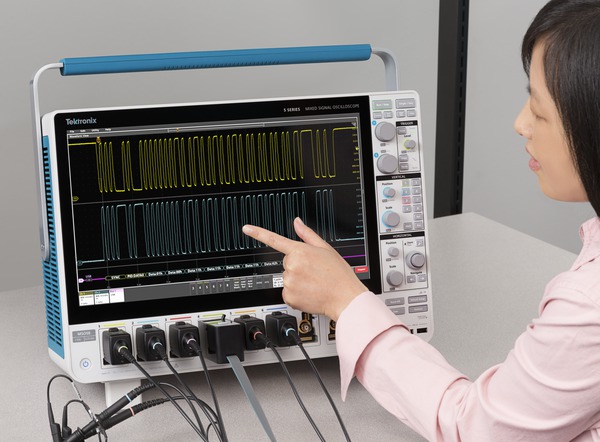

並列匯流排：

在並列匯流排資料值上進行觸發。並列匯流排可以是 1 到 64 位元 (從數位和類比通道) 的大小。支援二進位和十六進位基數

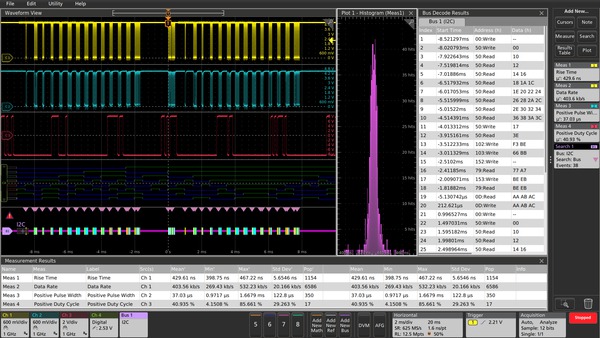

I²C 匯流排 (選項 5 -SREMBD)：

I²C 匯流排上的 Start (起始)、Repeated Start (重複起始)、Stop (停止)、Missing ACK (ACK 遺失)、Address (位址，7 或 10 位元)、Data (資料) 或 Address and Data (位址和資料) 觸發，高達 10 Mb/秒

SPI 匯流排 (選項 5 -SREMBD)：

SPI 匯流排上的 Slave Select (從屬選擇)、Idle Time (閒置時間) 或 Data (資料，1-16 個字) 觸發，高達 20Mb/秒

RS-232/422/485/UART 匯流排 (選項 5 -SRCOMP)：

Start Bit (起始位元)、End of Packet (封包結束)、Data (資料) 和 Parity Error (同位檢查錯誤) 觸發，高達 15 Mb/秒

CAN 匯流排 (選項 5 -SRAUTO)：

CAN 匯流排上的 Start of Frame (訊框起始)、Type of Frame (訊框類型，資料、遠端、錯誤或超載)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼及資料)、End of Frame (訊框結束)、Missing Ack (ACK 遺失) 及 Bit Stuff Error (位元填塞錯誤) 觸發，高達 1 Mb/秒

CAN FD 匯流排 (選項 5 -SRAUTO)：

CAN FD 匯流排上的訊框起始、訊框類型 (資料、遠端、錯誤、超載)、識別碼 (標準或延伸)、資料 (1-8 位元組)、識別碼和資料、訊框結尾、錯誤 (遺失確認、位元填塞錯誤、FD 形狀錯誤、任何錯誤) 觸發，高達 16 Mb/秒

LIN 匯流排 (選項 5 -SRAUTO)：

LIN 匯流排上的 Sync (同步)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼與資料)、Wakeup Frame (喚醒訊框)、Sleep Frame (睡眠訊框)、Error (錯誤) 觸發，高達 1 Mb/秒

FlexRay 匯流排 (選項 5 -SRAUTO)：

FlexRay 匯流排上的 Start of Frame (訊框起始)、Indicator Bits (指示位元，一般、負載、Null、同步、啟動)、Frame ID (訊框識別碼)、Cycle Count (週期計數)、Header Fields (標頭欄位，指示位元、識別碼、負載長度、標頭 CRC 及週期計數)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼與資料)、End Of Frame (訊框終點) 及 Error (錯誤) 觸發，高達 10 Mb/秒

SENT 匯流排 (選項 5 -SRAUTOSEN)

封包啟動、快速通道狀態與資料、快速通道訊息 ID 與資料，及 CRC 錯誤觸發

SPMI 匯流排 (選項 5 -SRPM)：

時序啟動條件、重設、睡眠、關機、喚醒、驗證、主要讀取、主要寫入、註冊讀取、註冊寫入、延伸註冊讀取、延伸註冊寫入、延伸註冊讀取 (長)、延伸註冊寫入 (長)、裝置描述項阻隔主要讀取、裝置描述項從屬裝置讀取、註冊 0 寫入、轉移匯流排所有權及同位元錯誤觸發

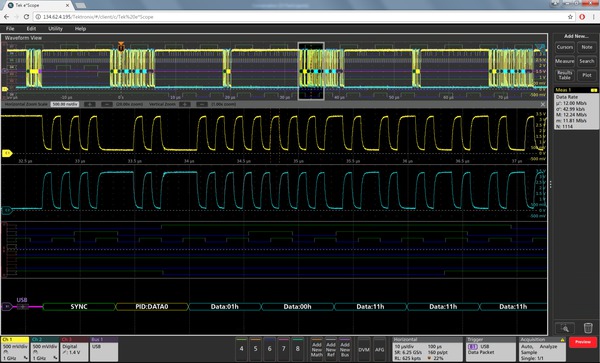

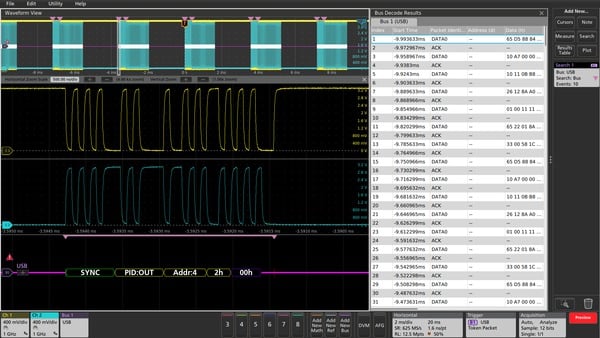

USB 2.0 LS/FS/HS 匯流排 (選項 5 -SRUSB2)：

USB 匯流排上的 Sync (同步)、Reset (重設)、Suspend (暫停)、Resume (恢復)、End of Packet (封包結束)、Token (Address) Packet (代符 (位址) 封包)、Data Packet (資料封包)、Handshake Packet (交握封包)、Special Packet (特殊封包) 及 Error (錯誤) 觸發，高達 480 Mb/秒

乙太網路匯流排 (選項 5 -SRENET)：

10BASE-T 及 100BASE-TX 匯流排上的「訊號起始」、「MAC 位址」、「MAC Q 標籤」、「MAC 長度/類型」、「MAC 資料」、「IP 標頭」、「TCP 標頭」、「TCP/IPV4 資料」、「封包結束」和「FCS (CRC) 錯誤」觸發

音訊 (I²S、LJ、RJ、TDM) 匯流排 (選項 5 -SRAUDIO)：

在文字選取、圖框同步或資料上進行觸發。I²S/LJ/RJ 的最大資料傳輸速率為 12.5 Mb/秒。TDM 的最大資料速率為 25 Mb/秒

MIL-STD-1553 匯流排 (選項 5 -SRAERO)：

MIL-STD-1553 匯流排上的同步、指令 (傳輸/接收位元、同位檢查、子位址/模式、文字計數/模式計數、RT 位址)、狀態 (同位檢查、訊息錯誤、儀器、服務要求、已接收廣播指令、忙碌、子系統旗標、動態匯流排控制接受、終端旗標)、資料、時間 (RT/IMG) 和錯誤 (同位檢查錯誤、同步錯誤、Manchester 錯誤、非連續資料) 觸發

ARINC 429 匯流排 (選項 5 -SRAERO)：

ARINC 429 匯流排上的文字啟始、標籤、資料、標籤和資料、文字結束和錯誤 (任何錯誤、同位檢查錯誤、文字錯誤、差距錯誤) 觸發，高達 1Mb/秒

擷取系統

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 640 ps 的突波

平均值

從 2 個到 10,240 個波形

包封

最少至最多包封可反映隨多次擷取所累積的「波峰偵測」資料

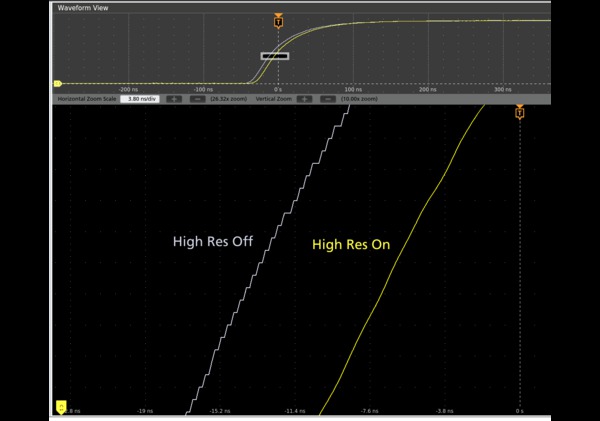

高解析度

對每個取樣率套用唯一的有限脈衝響應 (FIR) 濾波器，將會盡力為該取樣率保持最大頻寬，同時避免頻疊，針對所選取的取樣率，還會從示波器放大器和 ADC 移除高於可用頻寬的雜訊。

高解析度模式一定會提供至少 12 位元的垂直解析度，在 ≤125 MS/s 取樣率之下，將會一路擴充至 16 位元的垂直解析度。

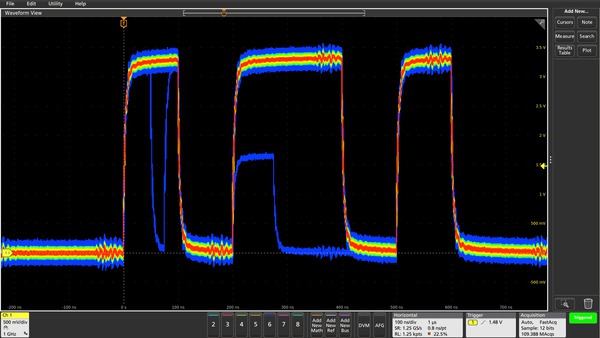

FastAcq®

FastAcq 可擷取 >500,000 wfms/s，將儀器的動態訊號分析與偶發事件擷取能力最佳化 (一個通道作用中；所有通道作用中為 >100K wfms/s)。

捲動模式

在處於自動觸發模式時，以由右至左的捲動動作和 40 ms/格和更慢的時基速度，在顯示畫面上捲動連續波形點。

FastFrame™

將擷取記憶體分割為數個區段。

最大觸發率 >5,000,000 個波形/秒

最小訊框大小 = 50 點

訊框數上限：如果訊框大小 ≥ 1,000 點，訊框數上限 = 記錄長度 / 訊框大小。

如果訊框為 50 點，訊框數上限 = 950,000

波形量測

游標類型

波形、垂直線條、水平線條及水平加垂直線條

直流電壓測量準確度，平均擷取模式

量測類型	直流準確度 (以伏特數表示)
≥ 16 個波形的平均值	±((直流增益準確度) * |讀數 - (偏移 - 位置)| + 偏移準確度 + 0.1 * V/格設定)
自相同示波器設定及周圍環境條件下所擷取 ≥16 個波形，其中任兩者間的差值電壓	±(直流增益準確度 * |讀數| + 0.05 格)

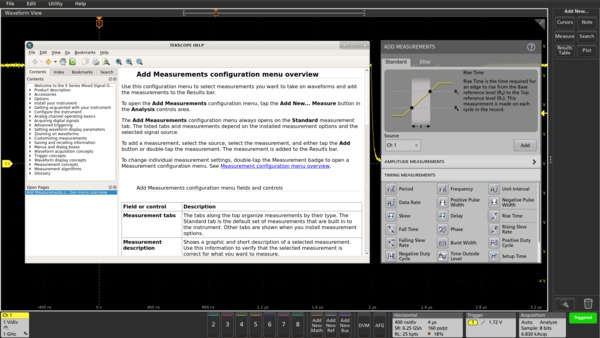

自動量測

36 個且可顯示的數目不限，可顯示為個別量測徽章，或一起顯示在量測結果表中

振幅量測

振幅、最大值、最小值、峰對峰、正過衝、負過衝、平均值、RMS、交流 RMS、頂點、底和區域

時序量測

週期、頻率、單位間隔、資料速率、正脈波寬度、負脈波寬度、偏移、延遲、上升時間、下降時間、相位、上升扭轉率、下降扭轉率、爆叢寬度、正工作週期、負工作週期、時間外部位準、設定時間、保持時間、期間 N 期、高時間和低時間

自動抖動量測 (標準)

TIE 和相位雜訊

量測統計

平均值、標準差、最大值、最小值和母體。目前擷取和所有擷取都會有統計值

參考位準

可指定以百分比或單位，顯示自動量測的使用者定義的參考位準。對於所有量測，參考位準可設為全域，而對每個量測，可設為依來源通道或訊號，或唯一

閘控

螢幕、游標、邏輯、搜尋或時間。指定要進行量測的擷取區域。閘路可設為全域 (影響設定為全域的所有量測) 或本機 (所有量測都可有唯一時間閘設定；螢幕、游標、邏輯和搜尋動作僅有一個本機閘路可用)。

量測繪圖

時間趨勢、分佈圖和頻譜繪圖適用於所有標準量測

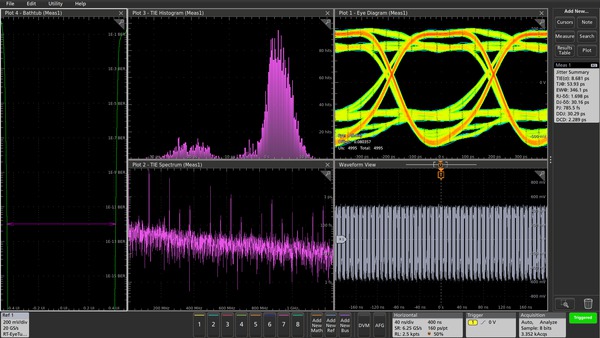

抖動分析(選配 5-DJA) 增加下列項目：

量測

抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼圖高、眼圖低、Q 因數、位元高、位元低、位元振幅、直流共模、交流共模 (峰對峰)、差動交叉、T/nT 比、SSC 頻率偏移、SSC 調變率

量測繪圖

眼圖和抖動浴缸

眼圖遮罩測試

自動遮罩通過/失敗測試

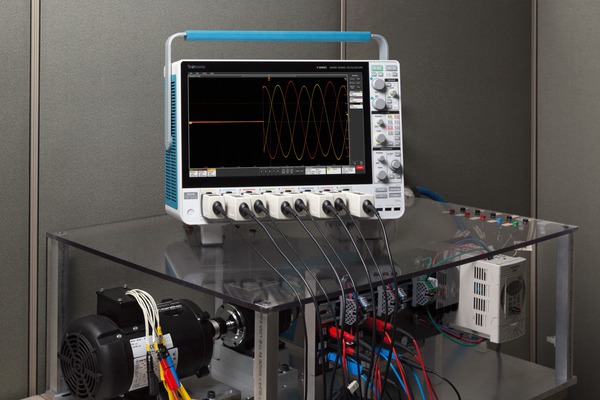

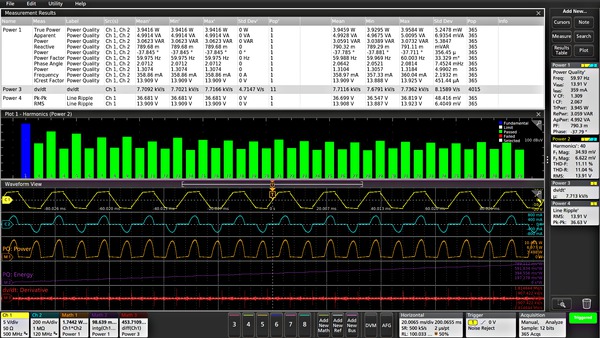

電源分析 (選項 4-PWR)(選項 5-PWR) 增加下列項目：

量測

輸入分析 (頻率、V_RMS、I_RMS、電壓與電流波峰因數、實功率、視在功率、虛功率、功率因數、相位角、諧波、突波電流、輸入電容)

振幅分析 (週期振幅、週期頂點、週期底點、週期最大值、週期最小值、週期峰對峰)

時序分析 (週期 (period)、頻率、負工作週期、正工作週期、負脈衝寬度、正脈衝寬度)

切換分析 (切換損失、dv/dt、di/dt、安全工作區、R_DSon)

磁性分析 (電感、I vs. Intg(V)、磁性損失、磁性屬性)

輸出分析 (線性漣波、切換漣波、效率、開啟時間、關閉時間)

頻率響應分析 (控制迴路響應波德圖、電源抑制比、阻抗)

量測繪圖

諧波長條圖、切換損失軌跡圖和安全工作區

數位電源管理 (選配 5-DPM) 增加下列項目：

量測

漣波分析 (漣波)

暫態分析 (過激，激發不足)

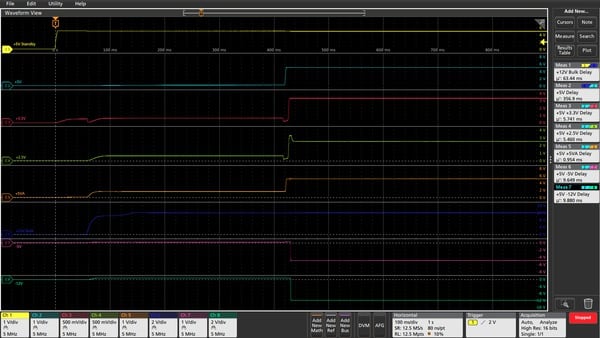

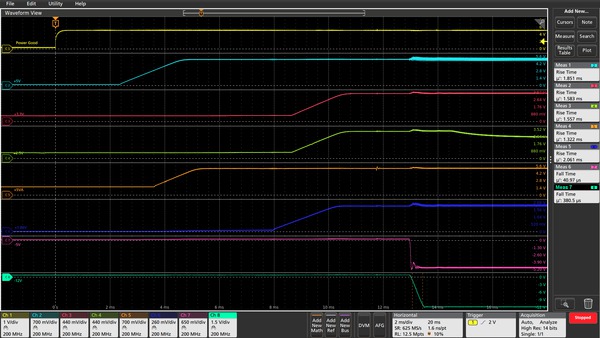

電源序列分析 (開啟，關閉)

波形數學運算

數學運算波形數

無限制

代數

對波形和常數進行加、減、乘、除

代數式

定義多種代數式，包括波形、純量、使用者可調整變數及參數量測結果。使用複雜的方程式對數學運算執行數學運算。例如 (Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

數學函數

反推、積分、微分、平方根、指數、Log 10、Log e、Abs、上限、下限、最小值、最大值、度數、弧度、Sin、Cos、Tan、ASin、ACos 和 ATan

關聯性

布林比較結果 >、<、≥、≤、= 和 ≠

邏輯

AND、OR、NAND、NOR、XOR 和 EQV

濾波函數

使用者可定義濾波器。使用者指定內含濾波器係數的檔案

快速傅立葉轉換函數

頻譜振幅和相位，實際和假象 (imaginary) 頻譜

快速傅立葉轉換垂直單位

振幅：線性和對數 (毫瓦分貝數)

相位：度數、弧度和群延遲

快速傅立葉轉換窗函數

Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

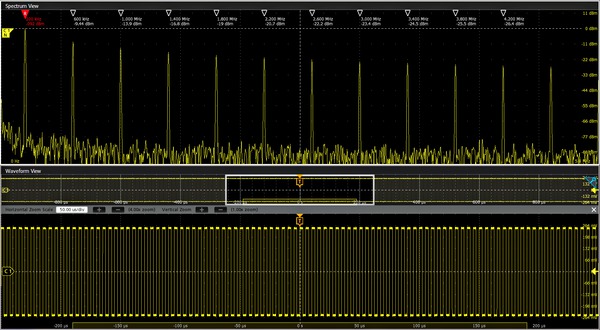

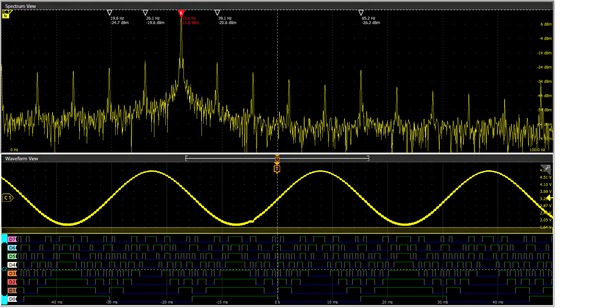

頻譜檢視

中心頻率

受儀器類比頻寬限制

頻距

18.6 Hz 至 312.5 MHz

1-2-5 序列的粗調

解析度頻寬 (RBW)

93 μHz 至 15.625 MHz

視窗類型和係數

視窗類型	係數
Blackman-Harris	1.90
平頂 2	3.77
Hamming	1.30
Hanning	1.44
Kaiser-Bessel	2.23
Rectangular	0.89

頻譜時間

FFT 視窗係數 / RBW

參考位準

參考位準由類比通道伏特/格設定自動設定

設定範圍：-42 dBm 至 +44 dBm

垂直位置

-100 格至 +100 格

垂直單位

dBm 、dBµW、dBmV、dBµV、dBmA、dBµA

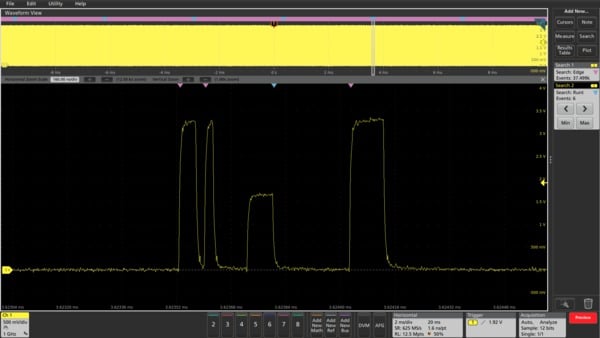

搜尋

搜尋次數

無限制

搜尋類型

搜尋很長的記錄，找出所有符合使用者指定準則的項目，包括邊緣、脈波寬度、逾時、矮波脈波、視窗違反、邏輯碼型、設定/保持違反、上升/下降時間，以及匯流排通訊協定事件。搜尋結果可在波形檢視中或結果表中檢視。

顯示器

顯示器類型

15.6 吋(395 公釐) TFT 液晶彩色顯示器

顯示器解析度

1,920 水平 × 1,080 垂直像素 (高解析度)

顯示模式

重疊：軌跡彼此重疊的傳統示波器螢幕

堆疊：每個波形放在自己切片內的顯示模式，可利用完整 ADC 範圍，但外觀上仍與其他波形隔開。也可以在切片內重疊通道群組，簡化對訊號的視覺比較。

縮放

所有波型和繪圖視圖中都支援水平和垂直縮放。

內插法

Sin(x)/x 和線性

波形樣式

向量、點、可變持續累積和無限持續累積

方格圖

可移和固定方格圖，可選取柵 (極)、時間、完整和無

調色盤

正常和螢幕擷取反向

個別波形顏色可由使用者選擇

格式

YT、XY 和 XYZ

當地語言使用者介面 andHelp

英文、日文、簡體中文

任意/函數產生器 (選配)

函數類型

任意、正弦波、方波、脈波、斜波、三角形、直流層、高斯、羅倫茲、指數上升/下降、sin(x)/x、隨機雜訊、Haversine 波、Cardiac 波

正弦波形

頻率範圍

0.1 Hz 至 50 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

僅適用於正弦波、斜波、方波和脈波波形。

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

振幅平坦度，典型

1 kHz 時為 ±0.5 dB

< 20 mV_pp振幅在 1 kHz 時為 ±1.5 dB

總諧波失真，典型

振幅 ≥ 200 mV_pp進入 50 Ω 負載時為 1%

振幅 > 50 mV「且」< 200 mV_pp進入 50 Ω 負載時為 2.5%

僅適用於正弦波形。

無寄生動態範圍，典型

40 dB (V_pp≥ 0.1 V)；30 dB (V_pp≥ 0.02 V)，50 Ω 負載

方波和脈波波形

頻率範圍

0.1 Hz 至 25 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

工作週期範圍

10% - 90% 或 10 ns 最小脈波，以較大者為準

開啟和關閉時都會套用最小脈波時間，所以頻率較高時會降低最大工作週期，以維持 10 ns 關閉時間

工作週期解析度

0.1%

最小脈波寬度，典型

10 ns。這是開啟或關閉期間的最小時間。

上升/下降時間，典型

5 ns, 10% - 90%

脈波寬度解析度

100 ps

過衝，典型

大於 100 mV_pp 的訊號階為 < 6%

這會套用至正向轉換 (+過衝) 的過衝和負向 (-過衝) 轉換的過衝

不對稱，典型

±1% ±5 ns (在 50% 工作週期)

抖動，典型

< 60 ps TIE_RMS，≥ 100 mV_pp振幅，40%-60% 工作週期

斜波和三角波形

頻率範圍

0.1 Hz 至 500 kHz

頻率設定解析度

0.1 Hz

頻率準確性

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

變動對稱

0% - 100%

對稱解析度

0.1%

直流位準範圍

±2.5 V 進入 Hi-Z

±1.25 V 進入 50 Ω

隨機雜訊振幅範圍

20 mV_pp至 5 V_pp進入 Hi-Z

10 mV_pp至 2.5 V_pp進入 50 Ω

Sin(x)/x

最高頻率

2 MHz

高斯脈波、Haversine 脈波和 Lorentz 脈波

最高頻率

5 MHz

Lorentz 脈波

頻率範圍

0.1 Hz 至 5 MHz

振幅範圍

20 mV_pp 至 2.4 V_pp 進入 Hi-Z

10 mV_pp至 1.2 V_pp進入 50 Ω

Cardiac 波

頻率範圍

0.1 Hz 至 500 kHz

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp至 2.5 V_pp進入 50 Ω

任意

記憶體深度

1 至 128 k

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp至 2.5 V_pp進入 50 Ω

重複率

0.1 Hz 至 25 MHz

取樣率

250 MS/s

訊號振幅精確度

±[ (峰對峰振幅設定的 1.5%) + (絕對直流偏移設定的 1.5%) + 1 mV ] (頻率 = 1 kHz)

訊號振幅解析度

1 mV (Hi-Z)

500 μV (50 Ω)

正弦波和斜波頻率準確度

1.3 x 10^-4(頻率 ≤10 kHz)

5.0 x 10^-5(頻率 >10 kHz)

直流偏移範圍

±2.5 V 進入 Hi-Z

±1.25 V 進入 50 Ω

DC 偏移準確度

1 mV (Hi-Z)

500 μV (50 Ω)

直流偏移精確度

±[ (絕對偏移電壓設定的 1.5%) + 1 mV ]

從環境溫度 25 °C 開始，每改變 10 °C 會增加 3 mV 的不確定性

數位伏特錶 (DVM)

量測類型

直流、交流_RMS+ 直流、交流_RMS、

電壓解析度

4 位數

電壓準確度

直流：

±((1.5% * |讀取 - 偏移 - 位置|) + (0.5% * |(偏移 – 位置)|) + (0.1 * 伏特/格))

高於 30 °C 時衰減 |讀數 - 偏移 - 位置| 的 0.100%/°C

在距離螢幕中央 ±5 格內的訊號

交流：

± 2% (40 Hz 至 1 kHz) 且在 40Hz 至 1kHz 之外沒有諧波含量

交流，典型：± 2% (20 Hz 至 10 kHz)

進行交流量測時，輸入通道垂直設定必須能夠讓 V_PP輸入訊號涵蓋 4 和 10 格之間的內容，且必須在螢幕上完全呈現

觸發計頻器

準確度

±(1 計數 + 時基準確度 X 輸入頻率)

訊號必須至少為 8 mV_pp或 2 格，以較大者為準。

最大輸入頻率

10 Hz 至類比通道的最大頻寬

訊號必須至少為 8 mV_pp或 2 格，以較大者為準。

解析度

8 位元

處理器系統

主機處理器

Intel i5-4400E，2.7 GHz，64 位元，雙核心處理器

內部儲存

≥ 80 GB。外形規格是含 SATA-3 介面的 80 公釐 m.2 卡

作業系統

安裝了選項 5-WIN 的儀器：Microsoft Windows 10 ¹

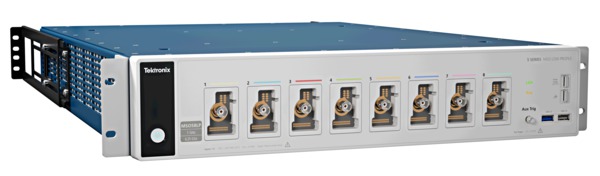

¹選項 5-WIN 不適用於 MSO58LP 儀器。

搭載 Microsoft Windows 10 OS 的固態硬碟 (SSD) (選項 5-WIN )

≥ 480 GB SSD。外形規格是含 SATA-3 介面的 2.5 英吋 SSD。此磁碟機可由客戶安裝，已內建 Microsoft Windows 10 Enterprise IoT 2016 LTSB (64 位元) 作業系統

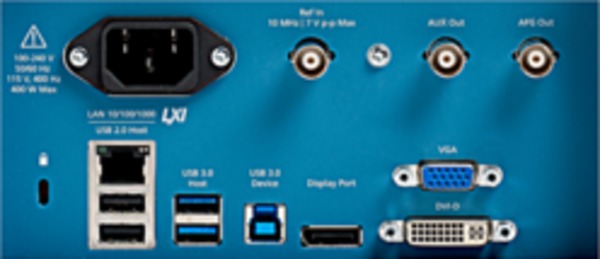

輸入輸出埠

DisplayPort 接頭

20 針 DisplayPort 接頭，可連接至外部顯視器或投影機來顯示示波器內容

DVI 接頭

29 針 DVI-D 接頭，可連接外部監視器或投影機以顯示示波器畫面

VGA

DB-15 母接頭，可連接至外部顯視器或投影機來顯示示波器內容

探棒補償器訊號，典型

連線：

接頭位於儀器的下方

振幅：

0 至 2.5 V

頻率：

1 kHz

電源阻抗：

1 kΩ

外部參考輸入

時基系統可對外部 10 MHz 參考訊號 (±4 ppm) 進行相位鎖定 。

USB 介面 (主機、裝置埠)

前面板 USB 主機埠：兩個 USB 2.0 高速埠、一個 USB 3.0 超高速埠

背面板 USB 主機埠：兩個 USB 2.0 高速埠、兩個 USB 3.0 超高速埠

背面板 USB 裝置埠：一個 USB 3.0 超高速裝置埠，可支援 USBTMC

乙太網路介面

10/100/1000 Mb/秒

輔助輸出

背板 BNC 接頭。可配置輸出，在示波器觸發、內部示波器參考時脈輸出，或 AFG 同步脈波時，提供正或負脈波輸出

特性	限制
Vout (HI)	≥ 2.5 V 開放式電路；≥ 1.0 V 進入 50 Ω 負載至接地
Vout (LO)	≤ 0.7 V 進入 ≤ 4 mA 負載；≤0.25 V 進入 50 Ω 負載至接地

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

LXI

等級：LXI Core 2011

版本：1.4

電源

電源

功率消耗

最大 400 瓦

來源電壓

100 - 240 V ±10% 時為 50 Hz 至 60 Hz

115 V ±10% 時為 400 Hz ±10%

外觀特性

尺寸

高度：支腳摺疊、提把向後時，12.2 英吋 (309 公釐)

高度：支腳摺疊、提把朝上時，14.6 英吋 (371 公釐)

寬度：兩端提把之間 17.9 英吋 (454 公釐)

長度：從支腳後端到旋鈕前端、提把朝上時，8.0 英吋 (205 公釐)

長度：支腳摺疊、提把向後時，11.7 英吋 (297.2 公釐)

重量

< 25 磅 (11.4 公斤)

冷卻

儀器右側 (從儀器正面看時) 和背面需要淨空 2.0 英吋 (50.8 公釐)，冷卻效果才足夠

機架安裝配置

7U (可選配 RM5 框架組件)

環境規格

溫度

操作中

+0 °C 至 +50 °C (32 °F 至 122 °F)

非操作中

-20 °C 至 +60 °C (-4 °F 至 140 °F)

濕度

操作中

在低於 +40°C 時為 5% 至 90% 的相對濕度 (% RH)

5% 至 55% 相對濕度之溫度超過 +40 °C、最高溫達 +50 °C，非冷凝溫度，而且必須符合最高濕球溫度 +39 °C

非操作中

在低於 +40 °C 時為 5% 至 90% 的相對濕度 (% RH)

5% 至 39% 相對濕度之溫度超過 +40 °C、最高溫達 +50 °C，非冷凝溫度，而且必須符合最高濕球溫度 +39 °C

高度

作業中

高達 3,000 公尺 (9,843 英呎)

非作業中

高達 12,000 公尺 (39,370 英呎)

EMC、環境和安全

法規

歐盟的 CE 標記，及美國和加拿大核淮的 UL

符合 RoHS 標準

軟體

軟體

IVI 驅動程式

為 LabVIEW、LabWindows/CVI、Microsoft .NET 及 MATLAB 等常見應用軟體，提供了標準的儀器程式介面。透過 VISA 與 Python、C/C++/C# 和其他多種語言相容。

e*Scope®

使用網路連接透過標準的網頁瀏覽器來控制示波器。只需輸入示波器的 IP 位址或網路名稱，瀏覽器中將出現一個網頁。您可直接從 Web 瀏覽器傳輸與儲存設定、波形、量測和螢幕影像，或進行即時控制變更示波器上的設定。

LXI 網頁介面

只要在瀏覽器的位址列中，輸入示波器的 IP 位址或網路名稱，即可透過標準網頁瀏覽器連接至示波器。此種網頁介面可透過 e*Scope 網頁式遠端控制功能，檢視儀器狀態與配置、網路設定的狀態與修改，並進行儀器控制。所有網頁互動均符合 LXI Core (1.4 版) 規格。

訂購資訊

使用下列步驟選取符合量測需求的儀器和選項。

步驟 1

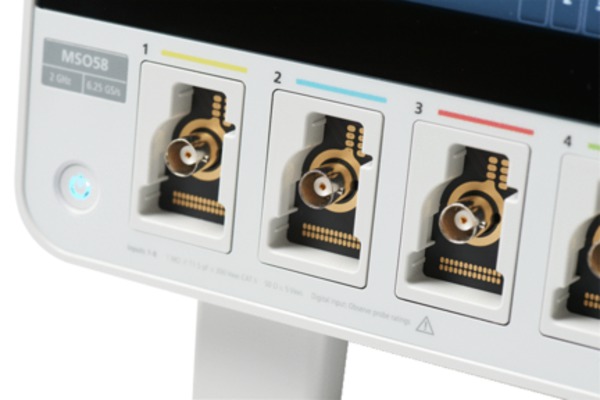

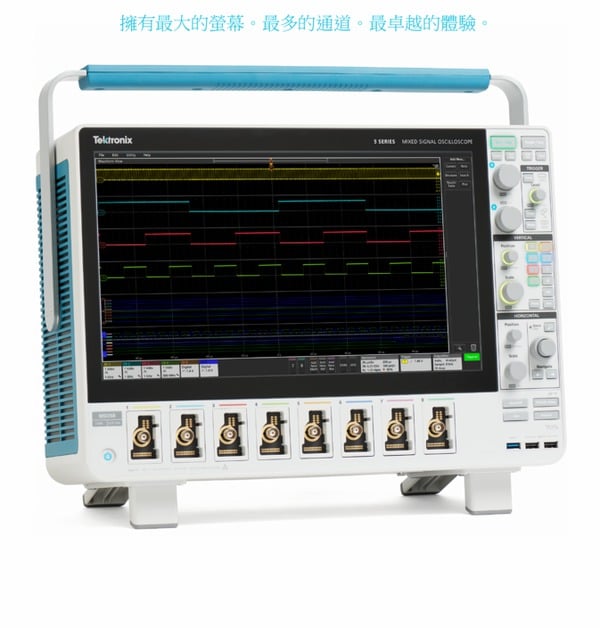

首先，根據您需要的 FlexChannel 輸入通道數目，選取 5 系列 MSO 型號。每個 FlexChannel 輸入通道皆支援 1 個類比或 8 個數位輸入訊號，並可交互使用。

機型	FlexChannel 數目
MSO54	4
MSO56	6
MSO58	8

每個機型包括
各 FlexChannel 一個被動式類比探棒： 350 MHz 或 500 MHz 頻寬機型：TPP0500B 500MHz 探棒 1 GHz 或 2 GHz 頻寬機型：TPP1000 1GHz 探棒
安裝和安全手冊 (英文、日文和簡體中文版)
嵌入式說明
附有整合式配件包的前外蓋
滑鼠
電源線
校驗證書記載了國家計量機構 (NMI) 和 ISO9001/ISO17025 品質系統註冊的可追溯性
三年保固，含儀器的所有零件及人力。 一年保固，含隨附探棒的所有零件及人工

步驟 2

選取您需要的類比通道頻寬來配置示波器

立即選擇以下其中一個頻寬選項來選擇您需要的頻寬。您稍後可以購買升級選項來升級。

頻寬選項	頻寬
5-BW-350	350 MHz
5-BW-500	500 MHz
5-BW-1000	1 GHz
5-BW-2000	2 GHz

步驟 3

增加儀器功能

儀器功能可以隨儀器一起訂購，也可以稍後再以升級套件來訂購。

儀器選項	內建功能
5-RL-125M	將記錄長度延長至 125M 點/通道
5-WIN 1	新增具有 Microsoft Windows 10 作業系統授權的可卸式 SSD
5-AFG	新增任意/函數產生器
5-SEC 23	儀器解除機密和可啟用與停用所有 USB 和乙太網路連接埠與韌體升級之受密碼保護的加強型安全性。

¹此選配與 5-SEC 選配不相容。

²此選配與 5-WIN 選配不相容。

³您必須在購買儀器的同時一併選購此選項。無法作為升級提供。

步驟 4

增加可選串列匯流排觸發、解碼和搜尋功能

立即從這些串列分析選項中選擇您需要的串列支援。您稍後可以購買升級套件來升級。

儀器選項	支援的串列匯流排
5-SRAERO	航太 (MIL-STD-1553、ARINC 429)
5-SRAUDIO	音訊 (I2S、LJ、RJ、TDM)
5-SRAUTO	汽車 (CAN、CAN FD、LIN、FlexRay 和 CAN 符號解碼)
5-SRAUTOSEN	汽車感應器 (SENT)
5-SRCOMP	電腦 (RS-232/422/485/UART)
5-SREMBD	嵌入式 (I2C、SPI)
5-SRENET	乙太網路 (10BASE-T、100BASE-TX)
5-SRI3C	MIPI I3C (僅限 I3C 解碼和搜尋)
5-SRPM	電源量測 (SPMI)
5-SRUSB2	USB (USB2.0 LS、FS、HS) 1

差動串列匯流排呢？請務必查看增加類比探棒和轉接器中的差動探棒。

¹只有 ≥1 GHz 頻寬的型號才支援 USB 高速

步驟 5

增加選配串列匯流排相容性測試

立即從這些選項中選擇您需要的串列相容性測試套件。您稍後可以購買升級套件來升級。

儀器選項	支援的串列匯流排
5-CMAUTOEN	汽車乙太網路自動化相容性測試解決方案 (100BASE-T1 和 1000BASE-T1)。 須備有選配 5-WIN (具有 Microsoft Windows 10 作業系統授權的 SSD) 針對 1000BASE-T1 需要 ≥2 GHz 頻寬
5-CMENET	乙太網路自動相容性測試解決方案 (10BASE-T/100BASE-T/1000BASE-T)。 須備有選配 5-WIN (具有 Microsoft Windows 10 作業系統授權的 SSD) 針對 1000BASE-T 需要 ≥1 GHz 頻寬

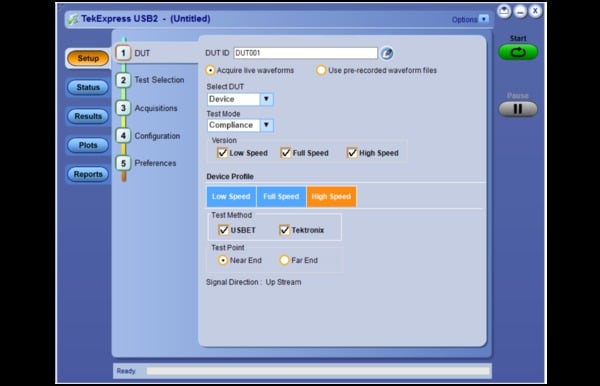

5-CMUSB2	USB2.0 自動相容性測試解決方案。 須備有選配 5-WIN (具有 Microsoft Windows 10 作業系統授權的 SSD) 需要 TDSUSBF USB 測試治具 針對高速 USB 需要 ≥2 GHz 頻寬

步驟 6

增加選配分析能力

儀器選項	進階分析
5-DJA	進階抖動和眼圖分析
5-PWR 1	電源量測與分析
5-DPM	數位電源管理
5-PS2 23	電源解決方案套件 (5-PWR 、THDP0200、TCP0030A、067-1686-xx 偏移校正治具)
5-PS2FRA23	電源解決方案套件 (5-PWR 、THDP0200、TCP0030A、兩個 TPP0502、067-1686-xx 偏移校正治具)

¹此選配與 5-PS2 或 5-PS2FRA 選配不相容。

²此選配與 5-PWR 選配不相容。

³您必須在購買儀器的同時一併選購此選項。無法作為升級提供。

步驟 7

增加數位探棒

只要將 TLP058 邏輯探棒連接至 FlexChannel 輸入，即可將任何 FlexChannel 輸入通道配置為八個數位通道。您可以與儀器一起或單獨訂購 TLP058 探棒。

針對此儀器	訂購	若要新增
MSO54	1 至 4 支 TLP058 探棒	8 至 32 個數位通道
MSO56	1 至 6 支 TLP058 探棒	8 至 48 個數位通道
MSO58	1 至 8 支 TLP058 探棒	8 至 64 個數位通道

步驟 8

增加類比探棒和轉接器

增加其他建議的探棒和轉接器

建議的探棒/轉接器	說明
TAP1500	1.5 GHz TekVPI® 主動單端電壓探棒，±8 V 輸入電壓
TAP2500	2.5 GHz TekVPI® 主動單端電壓探棒，±4 V 輸入電壓
TAP3500	3.5 GHz TekVPI® 動單端電壓探棒，±4 V 輸入電壓
TAP4000	4 GHz TekVPI® 主動單端電壓探棒，±4 V 輸入電壓
TCP0030A	30 A 交流/直流 TekVPI® 電流探棒，120 MHz 頻寬
TCP0020	20 A 交流/直流 TekVPI® 電流探棒，50 MHz 頻寬
TCP0150	150 A 交流/直流 TekVPI® 電流探棒，20 MHz 頻寬
TRCP0300	30 MHz 交流電流探棒，250 mA 至 300 A
TRCP0600	30 MHz 交流電流探棒，500 mA 至 600 A
TRCP3000	16 MHz 交流電流探棒，500 mA 至 3000 A
TDP0500	500 MHz TekVPI® 差動電壓探棒，±42 V 差動輸入電壓
TDP1000	1 GHz TekVPI® 差動電壓探棒，±42 V 差動輸入電壓
TDP1500	1.5 GHz TekVPI® 差動電壓探棒，±8.5 V 差動輸入電壓
TDP3500	3.5 GHz TekVPI® 差動電壓探棒，±2 V 差動輸入電壓
TDP4000	4 GHz TekVPI® 差動電壓探棒，±2 V 差動輸入電壓
TDP7704	4 GHz TriMode™ 電壓探棒
TDP7706	6 GHz TriMode™ 電壓探棒
TDP7708	8 GHz TriMode™ 電壓探棒
THDP0100	±6 kV，100 MHz TekVPI® 高壓差動探棒
THDP0200	±1.5 kV，200 MHz TekVPI® 高壓差動探棒
TMDP0200	±750 V，200 MHz TekVPI® 高壓差動探棒
TPR1000	1 GHz，單端 TekVPI® 電軌探棒；包含一個 TPR4KIT 配件組
TPR4000	4 GHz，單端 TekVPI® 電軌探棒；包含一個 TPR4KIT 配件組
TIVH02	隔離探棒；200 MHz，±2500 V，TekVPI，3 公尺纜線
TIVH02L	隔離探棒；200 MHz，±2500 V，TekVPI，10 公尺纜線
TIVH05	隔離探棒；500 MHz，±2500 V，TekVPI，3 公尺纜線
TIVH05L	隔離探棒；500 MHz，±2500 V，TekVPI，10 公尺纜線
TIVH08	隔離探棒；800 MHz，±2500 V，TekVPI，3 公尺纜線
TIVH08L	隔離探棒；800 MHz，±2500 V，TekVPI，10 公尺纜線
TIVM1	隔離探棒；1 GHz，±50 V，TekVPI，3 公尺纜線
TIVM1L	隔離探棒；1 GHz，±50 V，TekVPI，10 公尺纜線
TPP0502	500 MHz，2X TekVPI® 被動電壓探棒，12.7 pF 輸出電容
TPP0850	2.5 kV，800 MHz，50X TekVPI® 高壓被動探棒
P6015A	20 kV，75 MHz 高壓被動探棒
TPA-BNC 1	TekVPI® 至 TekProbe™ BNC 轉接器
TEK-DPG	TekVPI 偏移校正脈波產生器訊號源
067-1686-xx	功率諧波量測偏移校正和校驗治具

要找其他探棒嗎？請利用www.tek.com/probes上的探棒選擇器工具。

¹建議將現有的 TekProbe 探棒連接至 5 系列 MSO 。

步驟 9

增加配件

增加旅遊或安裝配件

可選配件	說明
HC5	硬質攜帶箱
RM5	框架組件
GPIB 至乙太網路轉接器	直接向 ICS Electronics 訂購型號 4865B (GPIB 至乙太網路至儀器介面) www.icselect.com/gpib_instrument_intfc.html

步驟 10

選取電源線選項

電源線選項	說明
A0	北美地區電源插頭 (115 V，60 Hz)
A1	歐洲通用電源插頭 (220 V，50 Hz)
A2	英國電源插頭 (240 V，50 Hz)
A3	澳洲電源插頭 (240 V，50 Hz)
A5	瑞士電源插頭 (220 V，50 Hz)
A6	日本電源插頭 (100 V、50/60 Hz)
A10	中國電源插頭 (50 Hz)
A11	印度電源插頭 (50 Hz)
A12	巴西電源插頭 (60 Hz)
A99	無電源線

步驟 11

增加延長服務和校驗選項

服務選項	說明
T3	總計三年的保護方案，包含折舊或破損零件的維修或更換、意外損壞以及 ESD 或 EOS 預防性維護。包括 5 天的處理時間以及優先客戶支援服務。
T5	總計五年的保護方案，包含折舊或破損零件的維修或更換、意外損壞以及 ESD 或 EOS 預防性維護。包括 5 天的處理時間以及優先客戶支援服務。
R5	標準保固期可展期至 5 年。涵蓋零件、人工及國內 2 日運送。保證保固範圍以外的迅速維修時間。所有維修均包括校驗與更新。無繁瑣手續 - 一通電話立即處理。
C3	校驗服務 3 年。包括在適用情況下所建議校準的可追溯校準或功能驗證。測試範圍包括初始校正，外加 2 年的校正測試範圍。
C5	校驗服務 5 年。包括在適用情況下所建議校準的可追溯校準或功能驗證。測試範圍包括初始校正，外加 4 年的校驗測試範圍。
D1	校驗資料報告
D3	校驗資料報告 3 年 (含選項 C3)
D5	校驗資料報告 5 年 (含選項 C5)

購買後的功能升級

日後新增功能升級

您可以在首次購買後輕鬆新增其功能。節點鎖定授權永久允許單一產品的選配功能。浮動授權可讓已啟用授權的選項，輕易地在相容的儀器之間移動。

升級功能	節點鎖定授權升級	浮動授權升級	說明
新增儀器功能	SUP5-AFG	SUP5-AFG-FL	新增任意函數產生器
新增通訊協定分析	SUP5-SRAERO	SUP5-SRAERO-FL	航太串列觸發和分析 (MIL-STD-1553、ARINC 429)
	SUP5-SRAUDIO	SUP5-SRAUDIO-FL	音訊串列觸發和分析 (I2S、LJ、RJ、TDM)
	SUP5-SRAUTO	SUP5-SRAUTO-FL	汽車串列觸發和分析 (CAN、CAN FD、LIN、FlexRay 和 CAN 符號解碼)
	SUP5-SRAUTOSEN	SUP5-SRAUTOSEN-FL	汽車感應器串列觸發和分析 (SENT)
	SUP5-SRCOMP	SUP5-SRCOMP-FL	電腦串列觸發和分析 (RS-232/422/485/UART)
	SUP5-SREMBD	SUP5-SREMBD-FL	嵌入式串列觸發和分析 (I2C、SPI)
	SUP5-SRENET	SUP5-SRENET-FL	乙太網路串列觸發和分析 (10Base-T、100Base-TX)
	SUP5-SRI3C	SUP5-SRI3C-FL	MIPI I3C 串列分析
	SUP5-SRPM	SUP5-SRPM-FL	電源量測串列觸發和分析 (SPMI)
	SUP5-SRUSB2	SUP5-SRUSB2-FL	USB 2.0 串列匯流排觸發和分析 (LS、FS 和 HS)
新增進階分析	SUP5-DJA	SUP5-DJA-FL	進階抖動和眼圖分析
	SUP5-PWR	SUP5-PWR-FL	進階電源量測和分析
	SUP5-DPM	SUP5-DPM-FL	數位電源管理t
新增數位電壓計	SUP5-DVM	N/A	新增數位電壓計/觸發計頻器 (隨產品註冊免費附贈：www.tek.com/register5mso)

升級功能	升級	說明
新增 Windows 作業系統	SUP5-WIN	新增具有 Windows 10 作業系統的可卸式 SSD

購買後的頻寬升級

日後新增頻寬升級

您可以在首次購買後輕鬆升級產品的類比頻寬。頻寬升級可根據 FlexChannel 輸入通道數目、當前頻寬和所需的頻寬來購買。

達 1GHz 的頻寬升級，可藉由安裝軟體授權和新的前面板標籤於現場執行。若要升級至 2 GHz，則必須在 Tektronix 授權的服務中心進行安裝和校驗。

從 350 MHz 或 500 MHz 到 1 GHz 或 2 GHz 的頻寬升級，也包含每個儀器通道一個 TPP1000 1 GHz 被動式探棒。

升級機型	升級前頻寬	升級後頻寬	訂購此頻寬升級
MSO54	350 MHz	500 MHz	SUP5-BW3T54
	350 MHz	1 GHz	SUP5-BW3T104
	350 MHz	2 GHz	SUP5-BW3T204 搭配選配 IFC 或 IFCIN
	500 MHz	1 GHz	SUP5-BW5T104
	500 MHz	2 GHz	SUP5-BW5T204 搭配選配 IFC 或 IFCIN
	1 GHz	2 GHz	SUP5-BW10T204 搭配選配 IFC 或 IFCIN
MSO56	350 MHz	500 MHz	SUP5-BW3T56
	350 MHz	1 GHz	SUP5-BW3T106
	350 MHz	2 GHz	SUP5-BW3T206 搭配選配 IFC 或 IFCIN
	500 MHz	1 GHz	SUP5-BW5T106
	500 MHz	2 GHz	SUP5-BW5T206 搭配選配 IFC 或 IFCIN
	1 GHz	2 GHz	SUP5-BW10T206 搭配選配 IFC 或 IFCIN
MSO58	350 MHz	500 MHz	SUP5-BW3T58
	350 MHz	1 GHz	SUP5-BW3T108
	350 MHz	2 GHz	SUP5-BW3T208 搭配選配 IFC 或 IFCIN
	500 MHz	1 GHz	SUP5-BW5T108
	500 MHz	2 GHz	SUP5-BW5T208 搭配選配 IFC 或 IFCIN
	1 GHz	2 GHz	SUP5-BW10T208 搭配選配 IFC 或 IFCIN
