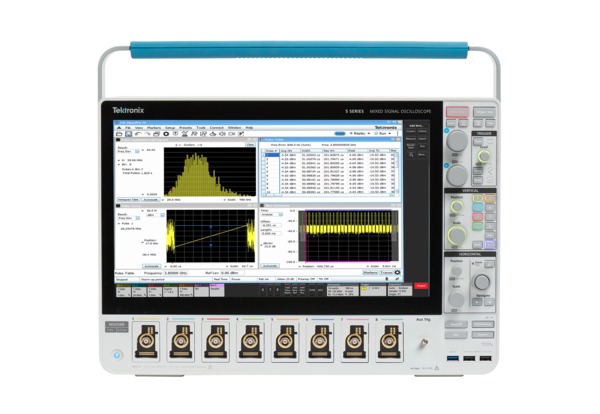

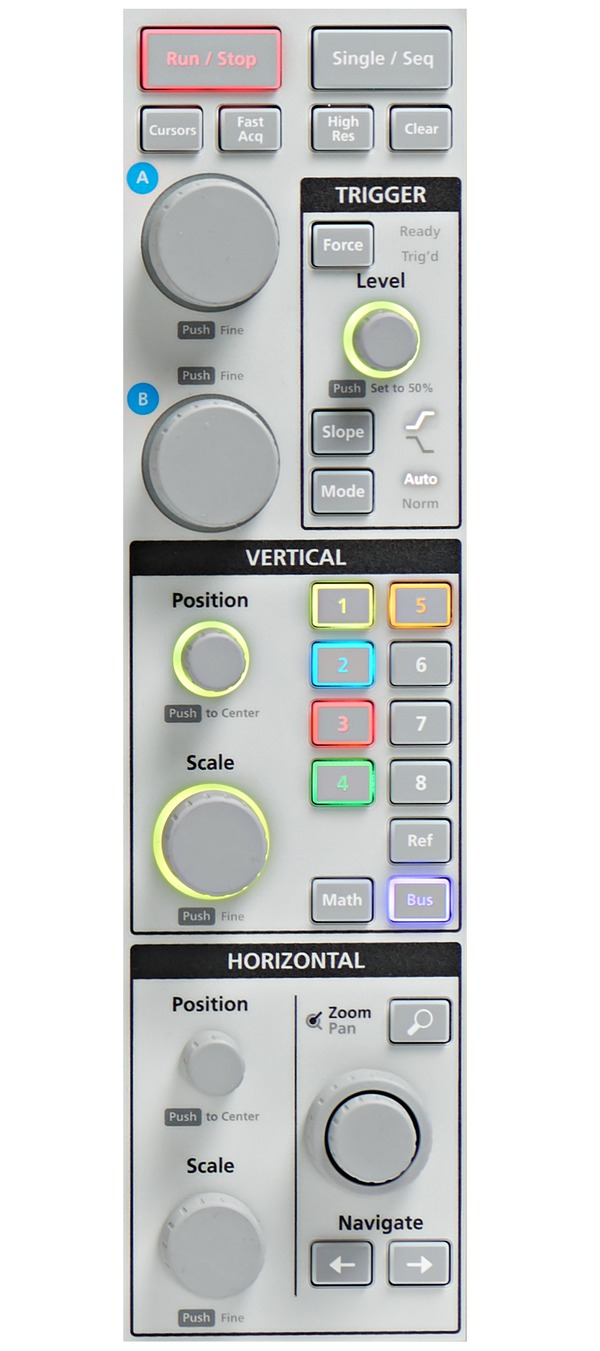

5 系列 B MSO

規格

除非另有註明，所有規格均有保證且適用於所有型號。

機型概況

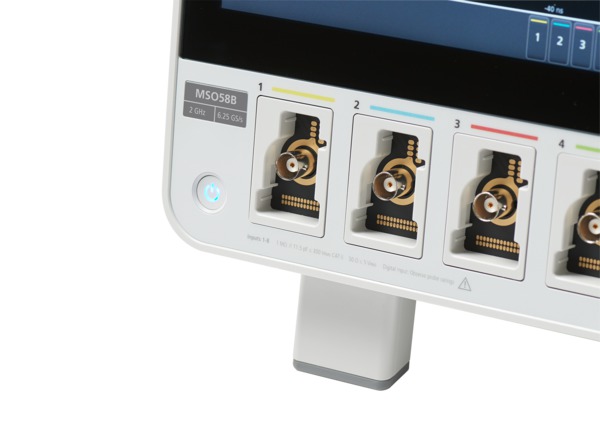

垂直系統 - 類比通道

頻寬選擇

50 Ω：您型號的 20 MHz、250 MHz 和全頻寬值

1 MΩ：20 MHz、250 MHz、500 MHz

輸入耦合

直流、交流

輸入阻抗

50 Ω ± 1%

1 MΩ ± 1% 含 13.0 pF ± 1.5 pF (< 2 GHz 型號)

1 MΩ ± 1%，14.5 pF ± 1.5 pF (2 GHz 型號)

輸入靈敏度範圍

1 MΩ

500 µV/格至 10 V/格，依 1-2-5 順序

50 Ω

500 µV/格至 1 V/格，依 1-2-5 順序

附註：500 μV/格是 1 mV/格的 2X 數位縮放

最大輸入電壓

50 Ω：5 V_RMS，峰值 ≤ ±20 V (DF ≤ 6.25%)

1 MΩ：300 V_RMS，CAT II

1 MΩ 從 4.5 MHz 至 45 MHz 時衰減 20 dB/十進位；

從 45 MHz 至 450 MHz 時衰減 14 dB/十進位；> 450 MHz，5.5 V_RMS

有效位元 (ENOB)，典型

<2 GHz 型號，高解析度模式，50 Ω，10 MHz 輸入及 90% 全螢幕

頻寬	ENOB
1 GHz	7.6
500 MHz	7.9
350 MHz	8.2
250 MHz	8.1
20 MHz	8.9

2 GHz 型號，高解析度模式，50 Ω，10 MHz 輸入和全螢幕 90%

頻寬	ENOB
1 GHz	7.0
250 MHz	7.8
20 MHz	8.7

隨機雜訊，RMS，典型

2 GHz 型號，高解析度模式 (RMS)

2 GHz 機型		50 Ω			1 MΩ
V/格		1 GHz	250 MHz	20 MHz	500 MHz	250 MHz	20 MHz
≤1 mV/格 3		66.8 μV	66.8 μV	27.2 μV	208 μV	117 μV	64.6 μV
2 mV/格 4		96.9 μV	77.5 μV	28.5 μV	224 μV	117 μV	66.7 μV
5 mV/格 5		202 μV	108 μV	37.4 μV	238 μV	133 μV	68.7 μV
10 mV/格		275 μV	147 μV	56.1 μV	277 μV	173 μV	83.6 μV
20 mV/格		469 μV	251 μV	106 μV	416 μV	278 μV	125 μV
50 mV/格		1.10 mV	589 μV	253 μV	916 μV	620 μV	271 μV
100 mV/格		2.75 mV	1.47 mV	602 μV	1.90 mV	1.36 mV	603 μV
1 V/格		18.4 mV	10.8 mV	4.68 mV	20.3 mV	14.6 mV	6.54 mV

1 GHz、500 MHz、350 MHz 型號，高解析度模式 (RMS)

< 2 GHz 型號		50 Ω					1 MΩ
V/格		1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
1 mV/格 6		254 μV	198 μV	141 μV	118 μV	70.0 μV	189 μV	143 μV	118 μV	64.8 μV
2 mV/格		255 μV	198 μV	143 μV	121 μV	70.4 μV	194 μV	145 μV	121 μV	66.0 μV
5 mV/格		262 μV	202 μV	150 μV	133 μV	72.8 μV	196 μV	152 μV	130 μV	69.6 μV
10 mV/格		283 μV	218 μV	169 μV	158 μV	79.8 μV	212 μV	167 μV	154 μV	78.2 μV
20 mV/格		357 μV	273 μV	222 μV	223 μV	102 μV	269 μV	214 μV	223 μV	104 μV
50 mV/格		677 μV	516 μV	436 μV	460 μV	196 μV	490 μV	410 μV	480 μV	207 μV
100 mV/格		1.61 mV	1.23 mV	1.02 mV	1.04 mV	464 μV	1.16 mV	964 μV	1.05 mV	475 μV
1 V/格		13.0 mV	9.88 mV	8.41 mV	8.94 mV	3.77 mV	13.6 mV	10.6 mV	11.1 mV	5.47 mV

位置範圍

±5 格

偏移範圍，最大值

50 Ω 輸入通道的輸入訊號不得超過最大輸入電壓。

伏特/格設定	最大偏移範圍，50 Ω 輸入
500 µV/格- 99 mV/格	±1 V
100 mV/格- 1 V/格	±10 V

2 GHz 機型

伏特/格設定	最大偏移範圍，50 Ω 輸入
500 µV/格- 50 mV/格	±1 V
51 mV/格- 99 mV/格	± (-10 * (伏特/格設定) + 1.5 V)
100 mV/格- 500 mV/格	±10 V
501 mV/格- 1 V/格	± (-10 * (伏特/格設定) + 15 V)

伏特/格設定	最大偏移範圍，1 MΩ 輸入
500 µV/格- 63 mV/格	±1 V
64 mV/格- 999 mV/格	±10 V
1 V/格- 10 V/格	±100 V

≤ 1 GHz 型號

伏特/格設定	最大偏移範圍
	50 Ω 輸入	1 MΩ 輸入
500 µV/格- 63 mV/格	±1 V	±1 V
64 mV/格- 999 mV/格	±10 V	±10 V
1 V/格- 10 V/格	±10 V	±100 V

偏移準確度

±(0.005 X | 偏移 - 位置 | + 直流平衡 )

串音 (通道隔離)，典型

具有相同伏特/格設定的任兩個通道為 ≥ 200:1 到額定頻寬

直流平衡

0.1 格，含直流 - 50 Ω 示波器輸入阻抗 (50 Ω BNC 終止)

1 mV/格時為 0.2 格，含直流 - 50 Ω 示波器輸入阻抗 (50 Ω BNC 終止)

500 μV/格時為 0.4 格，含直流 - 50 Ω 示波器輸入阻抗 (50 Ω BNC 終止)

0.2 格，含直流 - 1 MΩ 示波器輸入阻抗 (50 Ω BNC 終止)

500 µV/格時為 0.4 格，含直流 - 1 MΩ 示波器輸入阻抗 (50 Ω BNC 終止)

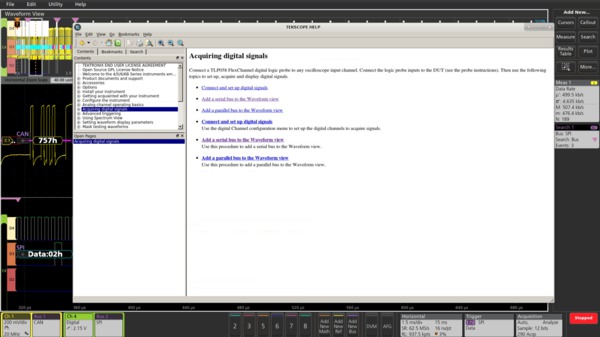

垂直系統 - 數位通道

通道數目

每台安裝的 TLP058 為 8 個數位輸入 (D7-D0) (換取一個類比通道)

垂直解析度

1\n位元

最大輸入切換速度

500 MHz

最小可偵測脈波寬度，典型

300 ps

臨界值

每個數位通道有一個臨界值

臨界值範圍

±40 V

臨界值解析度

10 mV

臨界值準確度

± [100 mV + 校驗之後臨界值設定的 3%]

輸入磁滯，典型

探棒頭為 100 mV

輸入動態範圍，典型

F_in ≤ 200 MHz 為 30 V_pp，F_in > 200 MHz 為 10 V_pp

絕對最大輸入電壓，典型

±42 V 峰值

最小電壓擺幅，典型

400 mV 峰對峰

輸入阻抗，典型

100 kΩ

探棒負載，典型

2 pF

水平系統

時基範圍

200 ps/格 至 1,000 s/格

取樣率範圍

1.5625 S/s 至 6.25 GS/s (即時)

12.5 GS/s 至 500 GS/s (內插)

記錄長度範圍

標準

單一取樣增量中為 1 k 點至 62.5 M 點

選項 5-RL-125M

125 M 點

選項 5-RL-250M

250 M 點

選項 5-RL-500M

500 M 點

光圈不確定性

期間 ≤100 ms 的量測為 ≤ 0.450 ps + (1 * 10^-11 * 量測期間)_RMS

時基準確度

任何 ≥1 ms 的時間間隔內為 ±2.5 x 10^-6

說明	規格
原廠公差	±5.0 x10-7 校正時，任何 ≥1 ms 的時間間隔內為 23 °C周圍溫度
溫度穩定性	±5.0 x10-7 在作業溫度下測試
晶體老化	±1.5 x 10-6 在 1 年期間內，25 °C 時的頻率公差變更

差值時間量測準確度，虛設

(假設高斯濾波器響應所造成的邊緣形狀)

針對指定之儀器設定和輸入訊號計算差值時間量測準確度 (DTA) 的公式，假設為奈奎斯特 (Nyquist) 頻率以上的無意義訊號內容，其中：

SR ₁ = 量測中第 1 ^{點周圍的扭轉率 (第 1個邊緣)}

SR ₂ = 量測中第 2^{點周圍的扭轉率 (第 2 個邊緣)}

N = 輸入-參照保證雜訊限制 (V_RMS)

TBA = 時基準確度或參考頻率錯誤

t _p = 差值時間量測期間 (秒)

最高取樣率的最大期限

10 ms (標準記錄長度) 或 80 ms (選配記錄長度上限)

時基延遲時間範圍

-10 分格至 5,000 s

偏移校正範圍

125 ns 到 +125 ns，解析度為 40 ps

類比通道之間的延遲，全頻寬，典型

任兩個通道的輸入阻抗設為 50 Ω，且直流耦合等於伏特/格或高於 10 mV/格時為 ≤ 100 ps

類比和數位 FlexChannel 之間的延遲，典型

使用與示波器頻寬相符的 TLP058 和被動探棒，且未套用頻寬限制時為 < 1 ns

任兩個數位 FlexChannel 之間的延遲，典型

320 ps

一個數位 FlexChannel 的兩個位元之間的延遲，典型

200 ps

觸發系統

觸發模式

自動、正常與單次

觸發耦合

直流、高頻排斥 (衰減 > 50 kHz)、低頻排斥 (衰減 < 50 kHz)、雜訊排斥 (降低靈敏度)

觸發延滯範圍

0 ns 至 10 秒

邊緣類型觸發靈敏度，直流耦合，典型

路徑	範圍	規格
1 MΩ 通道 (所有型號)	0.5 mV/格至 0.99 mV/格	從直流到儀器頻寬為 5 mV
	≥ 1 mV/格	5 mV 或 0.7 格較大者從直流到 500 MHz 或儀器 BW 較小者，以及 6 mV 或 0.8 格從 > 500 MHz 到儀器頻寬
50 Ω 通道，1 GHz，500 MHz，350 MHz 型號		5.6 mV 或 0.7 格較大者從直流到 500 MHz 或儀器 BW 較小者，以及 7 mV 或 0.8 格從 > 500 MHz 到儀器頻寬
50 Ω 通道，2 GHz 型號	0.5 mV/格至 0.99 mV/格	從直流到儀器頻寬為 3.0 格
	1 mV/格至 9.98 mV/格	從直流到儀器頻寬為 1.5 格
	≥ 10 mV/格	從直流到儀器頻寬為 < 1.0 格
交流線路		固定

觸發抖動，典型

取樣模式和邊緣類型觸發下 ≤ 5 ps_RMS

邊緣類型觸發和 FastAcq 模式下 ≤ 7 ps_RMS

非邊緣類型觸發模式下 ≤ 40 ps_RMS

觸發位準範圍

來源	範圍
任何通道	距螢幕中央 ±5 格
輔助輸入觸發	±5 V
交流線路	固定為約線路電壓的 50%

此規格適用於邏輯和脈波臨界值。

觸發計頻器

8 位數 (註冊產品即可免費獲得)

觸發類型

邊緣：

任一通道上正、負，或任一斜率。耦合包括直流、交流、雜訊排斥、高頻排斥和低頻排斥

脈衝寬度：

在正脈波或負脈波的寬度上觸發。事件可為時間或邏輯限定

逾時：

在指定時段內維持為高、低或任一的事件上觸發。事件可為邏輯限定

矮波：

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。事件可為時間或邏輯限定

視窗：

在兩個臨界值 (可由使用者調整) 所定義的視窗上，當事件進入、離開、停留在內或停留在外時觸發。事件可為時間或邏輯限定

邏輯：

當邏輯碼型為真、為否或與時脈邊緣同時發生時觸發。針對所有定義為高、低或任意的輸入通道所指定的碼型 (AND、OR、NAND、NOR)。為真的邏輯碼型可為時間限定

設定∕保持：

任何輸入通道的時脈和資料之間，設定時間與保持時間違反兩者都出現時觸發

上升/下降時間：

高或低於指定脈衝邊緣速率的觸發。斜率可為正向、負向或兩者任一。事件可為邏輯限定

視訊 (選項 5-VID)：

在所有掃描線、奇數或偶數，或是 NTSC、PAL及 SECAM 視訊訊號所有圖場上觸發

序列：

當 A 觸發在 C 事件上重設之後，在 B 事件發生 X 時間或發生 N 個事件時觸發。一般而言，A 和 B 觸發事件可設為任何觸發類型，但有幾個例外情形：不支援邏輯限定條件，如果 A 事件或 B 事件設為「設定/保持」，則另一個必須設為「邊緣」，且不支援乙太網路 和高速 USB (480 Mbps)

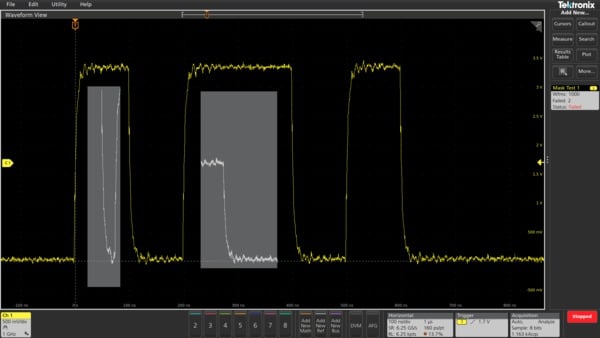

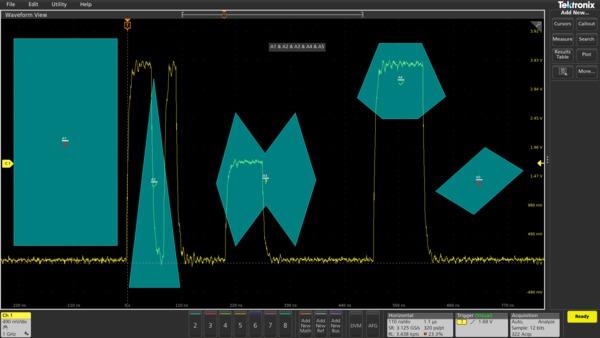

視覺觸發

可掃描所有波形擷取資料，並與螢幕區域 (幾何形狀) 比較，取得標準觸發資格。可以使用「In」(輸入)、「Out」(輸出) 或「Don't Care」(無關) 作為各區域的限定值來定義無限數量區域。可以使用視覺觸發區域的任意組合來定義布林運算式，以進一步限定存儲到擷取記憶體中的事件。形狀包括矩形、三角形、梯形、六角形，以及使用者定義形狀。

並列匯流排：

在並列匯流排資料值上進行觸發。並列匯流排可以是 1 到 64 位元 (從數位和類比通道) 的大小。支援二進位和十六進位基數

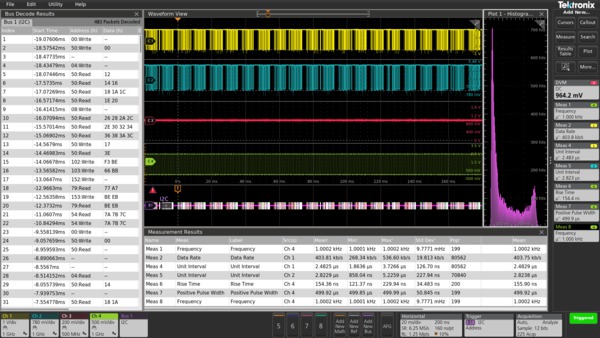

I²C 匯流排 (選項 5-SREMBD)：

I²C 匯流排上的 Start (起始)、Repeated Start (重複起始)、Stop (停止)、Missing ACK (ACK 遺失)、Address (位址，7 或 10 位元)、Data (資料) 或 Address and Data (位址和資料) 觸發，高達 10 Mb/秒

I³C 匯流排 (選項 5-SRI3C)

起始觸發、重覆起始、停止、位址、資料、I³C SDR Direct、I³C SDR Broadcast、遺失 ACK、T-位元錯誤、廣播位址錯誤、熱加入、HDR 重新啟動、HDR 離開，在 I³C 匯流排上最高可達 10 Mb/s

SPI 匯流排 (選項 5-SREMBD)：

SPI 匯流排上的 Slave Select (從屬選擇)、Idle Time (閒置時間) 或 Data (資料，1-16 個字) 觸發，高達 20 Mb/秒

RS-232/422/485/UART 匯流排 (選項 5-SRCOMP)：

Start Bit (起始位元)、End of Packet (封包結束)、Data (資料) 和 Parity Error (同位檢查錯誤) 觸發，高達 15 Mb/秒

CAN 匯流排 (選項 5-SRAUTO)：

CAN 匯流排上的 Start of Frame (訊框起始)、Type of Frame (訊框類型，資料、遠端、錯誤或超載)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼及資料)、End of Frame (訊框結束)、Missing Ack (ACK 遺失) 及 Bit Stuff Error (位元填塞錯誤) 觸發，高達 1 Mb/秒

CAN FD 匯流排 (選項 5-SRAUTO)：

CAN FD 匯流排上的訊框起始、訊框類型 (資料、遠端、錯誤、超載)、識別碼 (標準或延伸)、資料 (1-8 位元組)、識別碼和資料、訊框結尾、錯誤 (遺失確認、位元填塞錯誤、FD 形狀錯誤、任何錯誤) 觸發，高達 16 Mb/秒

LIN 匯流排 (選項 5-SRAUTO)：

LIN 匯流排上的 Sync (同步)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼與資料)、Wakeup Frame (喚醒訊框)、Sleep Frame (睡眠訊框)、Error (錯誤) 觸發，高達 1 Mb/秒

FlexRay 匯流排 (選項 5-SRAUTO)：

FlexRay 匯流排上的 Start of Frame (訊框起始)、Indicator Bits (指示位元，一般、負載、Null、同步、啟動)、Frame ID (訊框識別碼)、Cycle Count (週期計數)、Header Fields (標頭欄位，指示位元、識別碼、負載長度、標頭 CRC 及週期計數)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼與資料)、End Of Frame (訊框終點) 及 Error (錯誤) 觸發，高達 10 Mb/秒

SENT 匯流排 (選項 5-SRAUTOSEN)

封包啟動、快速通道狀態與資料、快速通道訊息 ID 與資料，及 CRC 錯誤觸發

SPMI 匯流排 (選項 5-SRPM)：

時序啟動條件、重設、睡眠、關機、喚醒、驗證、主要讀取、主要寫入、註冊讀取、註冊寫入、延伸註冊讀取、延伸註冊寫入、延伸註冊讀取 (長)、延伸註冊寫入 (長)、裝置描述項阻隔主要讀取、裝置描述項從屬裝置讀取、註冊 0 寫入、轉移匯流排所有權及同位元錯誤觸發

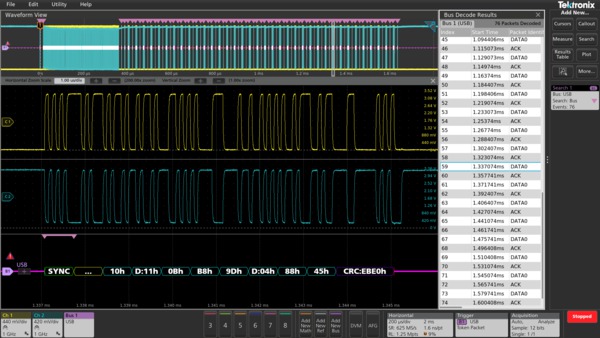

USB 2.0 LS/FS/HS 匯流排 (選項 5-SRUSB2)：

USB 匯流排上的 Sync (同步)、Reset (重設)、Suspend (暫停)、Resume (恢復)、End of Packet (封包結束)、Token (Address) Packet (代符 (位址) 封包)、Data Packet (資料封包)、Handshake Packet (交握封包)、Special Packet (特殊封包) 及 Error (錯誤) 觸發，高達 480 Mb/秒

乙太網路匯流排 (選項 5-SRENET)：

10BASE-T 及 100BASE-TX 匯流排上的「訊號起始」、「MAC 位址」、「MAC Q 標籤」、「MAC 長度/類型」、「MAC 資料」、「IP 標頭」、「TCP 標頭」、「TCP/IPV4 資料」、「封包結束」和「FCS (CRC) 錯誤」觸發

音訊 (I²S、LJ、RJ、TDM) 匯流排 (選項 5-SRAUDIO)：

在文字選取、圖框同步或資料上進行觸發。I²S/LJ/RJ 的最大資料傳輸速率為 12.5 Mb/秒。TDM 的最大資料速率為 25 Mb/秒

MIL-STD-1553 匯流排 (選項 5-SRAERO)：

MIL-STD-1553 匯流排上的同步、指令 (傳輸/接收位元、同位檢查、子位址/模式、文字計數/模式計數、RT 位址)、狀態 (同位檢查、訊息錯誤、儀器、服務要求、已接收廣播指令、忙碌、子系統旗標、動態匯流排控制接受、終端旗標)、資料、時間 (RT/IMG) 和錯誤 (同位檢查錯誤、同步錯誤、Manchester 錯誤、非連續資料) 觸發

ARINC 429 匯流排 (選項 5-SRAERO)：

ARINC 429 匯流排上文字啟始、標籤、資料、標籤和資料、文字結束和錯誤 (任何錯誤、同位檢查錯誤、文字錯誤、差距錯誤) 的觸發，高達 1Mb/s

射頻振幅隨時間變化和射頻頻率隨時間變化 (選項 5-SV-RFVT)：

在邊緣、脈波寬度和逾時事件觸發

擷取系統

取樣

擷取取樣值

峰值檢測

在掃描全速下擷取最窄 640 ps 的突波

平均值

從 2 個到 10,240 個波形

最大均速 = 180 波形/s

快速硬體平均值

在短時間內擷取大量平均值的擷取模式。快速硬體平均值將擷取路徑最佳化，減少儲存截斷錯誤，並且透過選配偏移抖動技術將微調刻度非線性缺陷平穩化。透過程式設計介面指令即可使用此功能。

從 2 個到 1,000,000 個波形

最大均速 = 32,000 波形/s

包封

最少至最多包封可反映隨多次擷取所累積的「波峰偵測」資料

高解析度

對每個取樣率套用唯一的有限脈衝響應 (FIR) 濾波器，將會盡力為該取樣率保持最大頻寬，同時避免頻疊，針對所選取的取樣率，還會從示波器放大器和 ADC 移除高於可用頻寬的雜訊。

高解析度模式一定會提供至少 12 位元的垂直解析度，並會在 ≤125 MS/s 取樣率之下，一直擴充至 16 位元的垂直解析度。

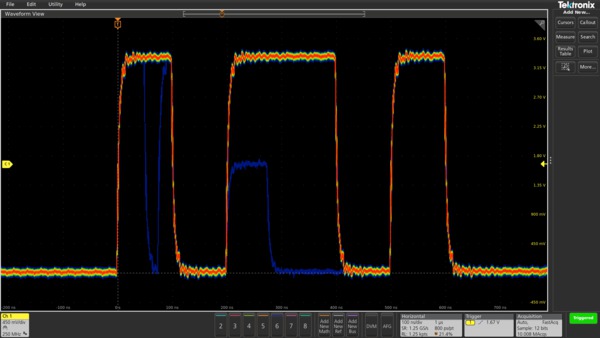

FastAcq®

FastAcq 可擷取 >500,000 wfms/s，將儀器的動態訊號分析與偶發事件擷取能力最佳化 (一個通道作用中；所有通道作用中為 >100K wfms/s)。

捲動模式

在處於自動觸發模式時，以由右至左的捲動動作和 40 ms/格和更慢的時基速度，在顯示畫面上捲動連續波形點。

歷程記錄模式

利用最大記錄長度可讓您擷取許多觸發擷取，並在發現感興趣的事物時停下，然後快速檢閱所有儲存的觸發擷取。

儲存在歷程記錄中的可用擷取數量是 (最大記錄長度) / (目前的最大記錄長度設定)。

FastFrame™

將擷取記憶體分割為數個區段。

最大觸發率 >5,000,000 個波形/秒

最小訊框大小 = 50 點

訊框數上限：如果訊框大小 ≥ 1,000 點，訊框數上限 = 記錄長度 / 訊框大小。

對於 50 點訊框，訊框數上限 = 1,000,000

波形量測

游標類型

波形、重直線條、水平線條、重直和水平線條和極性 (僅限 XY/XYZ 圖)

直流電壓量測準確度、平均擷取模式

量測類型	直流準確度 (以伏特數表示)
≥ 16 個波形的平均值	±((直流增益準確度) * |讀數 - (偏移 - 位置)| + 偏移準確度 + 0.1 * V/格設定)
自相同示波器設定及周圍環境條件下所擷取 ≥16 個波形，其中任兩者間的差值電壓	±(直流增益準確度 * |讀數| + 0.05 格)

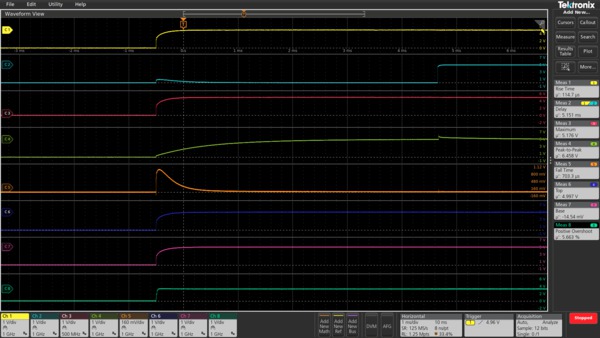

自動量測

36 個且可顯示的數目不限，可顯示為個別量測徽章，或一起顯示在量測結果表中

振幅量測

振幅、最大值、最小值、峰對峰、正過衝、負過衝、平均值、RMS、交流 RMS、頂點、底和區域

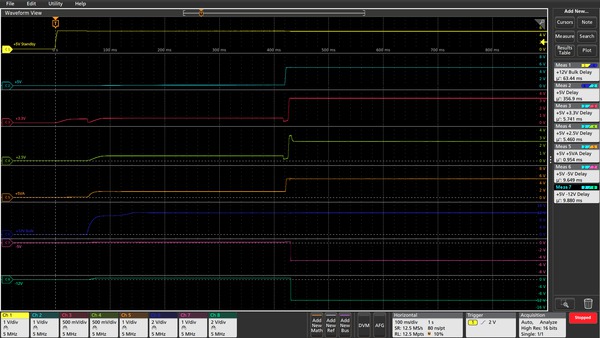

時序量測

週期、頻率、單位間隔、資料速率、正脈波寬度、負脈波寬度、偏移、延遲、上升時間、下降時間、相位、上升扭轉率、下降扭轉率、爆叢寬度、正工作週期、負工作週期、時間外部位準、設定時間、保持時間、期間 N 期、高時間、低時間、到最小值時間和到最大值時間

自動抖動量測 (標準)

TIE 和相位雜訊

量測統計

平均值、標準差、最大值、最小值和母體。目前擷取和所有擷取都會有統計值

參考位準

可指定以百分比或單位，顯示自動量測的使用者定義的參考位準。對於所有量測，參考位準可設為全域，而對每個量測，可設為依來源通道或訊號，或唯一

閘控

螢幕、游標、邏輯、搜尋或時間。指定要進行量測的擷取區域。閘路可設為全域 (影響設定為全域的所有量測) 或本機 (所有量測都可有唯一時間閘設定；螢幕、游標、邏輯和搜尋動作僅有一個本機閘路可用)。

量測繪圖

分佈圖、時間趨勢、頻譜、眼圖 (僅限 TIE 量測)、相位雜訊 (僅限相位雜訊量測)

量測限制

使用者可定義的量測值極限測試通過/失敗。對量測值失敗事件採取的動作包括「儲存螢幕擷取」、「儲存波形」、「系統要求 (SRQ)」和「停止擷取」

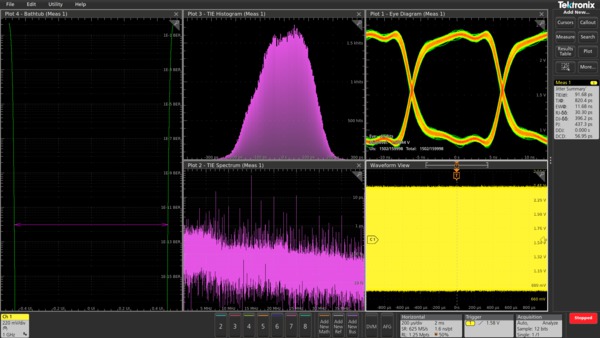

抖動分析 (選項 5-DJA) 增加下列項目：

量測

抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼圖高、眼圖低、Q 因數、位元高、位元低、位元振幅、直流共模、交流共模 (峰對峰)、差動交叉、T/nT 比、SSC 頻率偏移、SSC 調變率

量測繪圖

眼圖和抖動浴缸

快速眼圖呈現：顯示單位間隔 (UI)，其可針對新增的視覺內容，定義眼圖界限以及使用者指定的周圍 UI 數

完整眼圖呈現：顯示全部有效單位間隔 (UI)

量測限制

使用者可定義的量測值極限測試通過/失敗。對量測值失敗事件採取的動作包括「儲存螢幕擷取」、「儲存波形」、「系統要求 (SRQ)」和「停止擷取」

眼圖遮罩測試

自動化遮罩通過/失敗 含遮罩自動適應

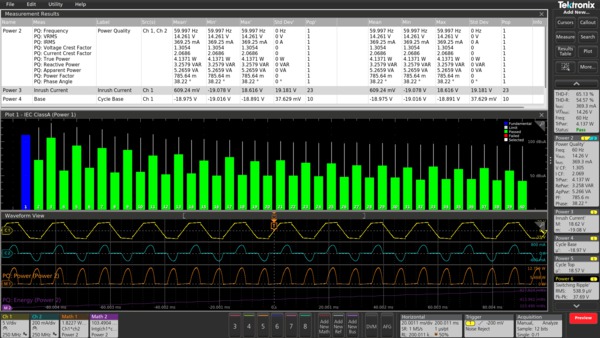

電源分析 (選項 5-PWR) 增加下列項目：

量測

輸入分析 (頻率、V_RMS、I_RMS、電壓與電流波峰因數、實功率、視在功率、虛功率、功率因數、相位角、諧波、突波電流、輸入電容)

振幅分析 (週期振幅、週期頂點、週期底點、週期最大值、週期最小值、週期峰對峰)

時序分析 (週期 (period)、頻率、負工作週期、正工作週期、負脈衝寬度、正脈衝寬度)

切換分析 (切換損失、dv/dt、di/dt、安全工作區、R_DSon)

磁性分析 (電感、I vs. Intg(V)、磁性損失、磁性屬性)

輸出分析 (線性漣波、切換漣波、效率、開啟時間、關閉時間)

頻率響應分析 (控制迴路響應波德圖、電源抑制比、阻抗)

量測繪圖

諧波長條圖、切換損失軌跡圖和安全工作區

量測限制

使用者可定義的量測值極限測試通過/失敗。對量測值失敗事件採取的動作包括「儲存螢幕擷取」、「儲存波形」、「系統要求 (SRQ)」和「停止擷取」

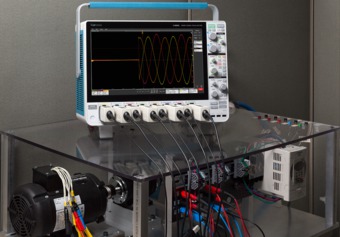

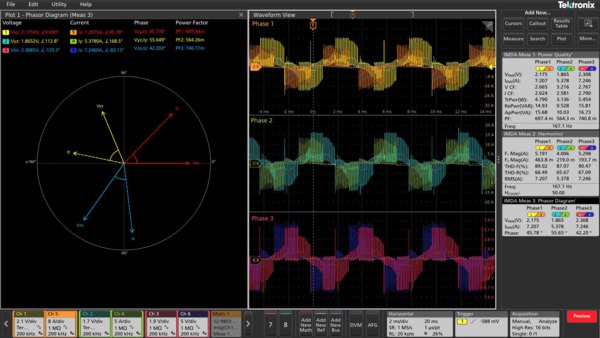

逆變器馬達驅動器分析 (選項 5-IMDA) 增加下列項目：

量測

輸入分析 (電源品質、諧波、輸入電壓、輸入電流和輸入電源)

漣波分析 (線性漣波和切換漣波)

輸出分析 (相量圖和效率)

DQ0 分析 (DQ0) 需要選項 5-IMDA-DQ0

量測繪圖

諧波長條圖和相量圖

逆變器馬達驅動器分析機械量測 (選項 5-IMDA-MECH：需要選項 5-IMDA) 增加下列項目：

支援的感應器

霍爾感應器、QEI (正交編碼器介面)

量測

電子分析 (電源品質、諧波、漣波、DQ0 和效率)

機械分析 (速度、加速度、角度 (QEI 法)、方向和轉矩)

量測繪圖

時間趨勢、擷取趨勢、相量圖、諧波長條圖、DQ0 和分佈圖 (速度分佈)

數位電源管理 (選項 5-DPM) 增加下列項目：

量測

漣波分析 (漣波)

暫態分析 (過衝、下衝、開啟過衝、DC 電源軌電壓)

電源序列分析 (開啟，關閉)

抖動分析 (TIE、PJ、RJ、DJ、眼圖高度、眼圖寬度、眼圖高、眼圖低)

基本數位電源管理 (選項 5-DPMBAS) 增加下列項目：

量測

漣波分析 (漣波)

暫態分析 (過激，激發不足)

電源序列分析 (開啟，關閉)

LVDS 偵錯和分析選項 (選項 5-DBLVDS) 增加下列項目：

資料線道量測

一般測試 (單位間隔、上升時間、下降時間、資料寬度、資料內偏移 (PN)、資料間偏移 (線道對線道)、資料峰對峰)

抖動測試 (AC 時序、時脈資料設定時間、時脈資料保留時間、眼圖 (TIE)、TJ@BER、DJ 差值、RJ 差值、DDJ、去強位準)

時脈線道量測

一般測試 (頻率、期間、Duty Cycle, 上升時間、下降時間、時脈內偏移 (PN)、時脈峰對峰)

抖動測試 (TIE、DJ、RJ)

開啟 SSC (Mod 速率、頻率偏差平均值)

波形數學運算

數學運算波形數

無限制

代數

對波形和常數進行加、減、乘、除

代數式

定義多種代數式，包括波形、純量、使用者可調整變數及參數量測結果。使用複雜的方程式對數學運算執行數學運算。例如 (Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

數學函數

反推、積分、微分、平方根、指數、Log 10、Log e、Abs、上限、下限、最小值、最大值、度數、弧度、Sin、Cos、Tan、ASin、ACos 和 ATan

關聯性

布林比較結果 >、<、≥、≤、= 和 ≠

邏輯

AND、OR、NAND、NOR、XOR 和 EQV

濾波器函數 (標準)

載入使用者可定義濾波器。使用者指定內含濾波器係數的檔案。

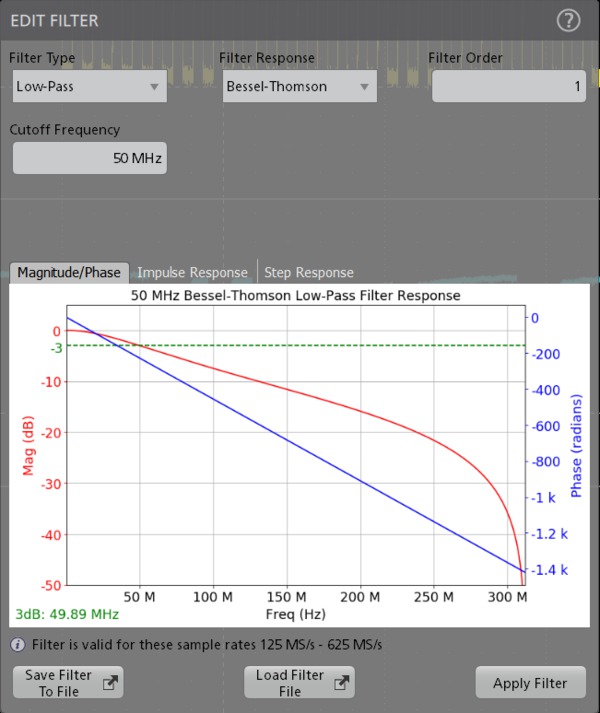

濾波器函數 (選項 5-UDFLT)

濾波器類型

低通、高通、帶通、帶阻、全通、Hilbert、微分器和自訂

濾波器響應類型

巴特威士、切比雪夫 I、切比雪夫 II、橢圓、高斯和 Bessel-Thomson

快速傅立葉轉換函數

頻譜振幅和相位，實際和假象 (imaginary) 頻譜

快速傅立葉轉換垂直單位

振幅：線性和對數 (dBm)

相位：度數、弧度和群延遲

快速傅立葉轉換窗函數

Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

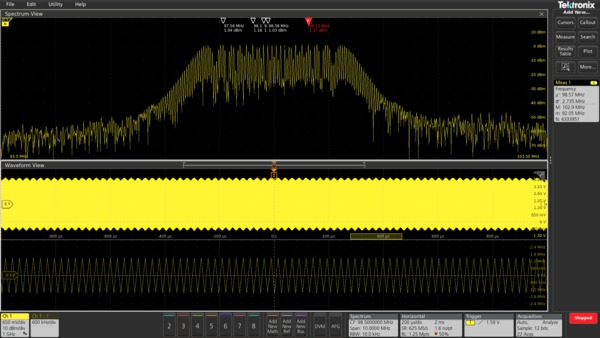

頻譜檢視

中心頻率

受儀器類比頻寬限制

頻展

18.6 Hz 至 312.5 MHz

18.6 Hz 至 500 MHz (使用選項 5-SV-BW-1)

1-2-5 序列的粗調

射頻隨時間變化的軌跡

振幅隨時間變化、頻率隨時間變化、相位隨時間變化 (使用選項 5-SV-RFVT)

射頻隨時間觸發

射頻振幅隨時間變化和射頻頻率隨時間變化的邊緣、脈波寬度和逾時觸發 (使用選項 5-SV-RFVT)

解析度頻寬 (RBW)

93 μHz 至 62.5 MHz

93 μHz 至 100 MHz (使用選項 5-SV-BW-1)

視窗類型和係數

視窗類型	係數
Blackman-Harris	1.90
平頂 2	3.77
Hamming	1.30
Hanning	1.44
Kaiser-Bessel	2.23
長方形	0.89

頻譜時間

FFT 視窗係數 / RBW

參考位準

參考位準會由類比通道的伏特/格設定自動設定

設定範圍：-42 dBm 至 +44 dBm

垂直位置

-100 格至 +100 格

垂直單位

dBm 、dBµW、dBmV、dBµV、dBmA、dBµA

垂直比例

線性、對數

水平比例

線性、對數

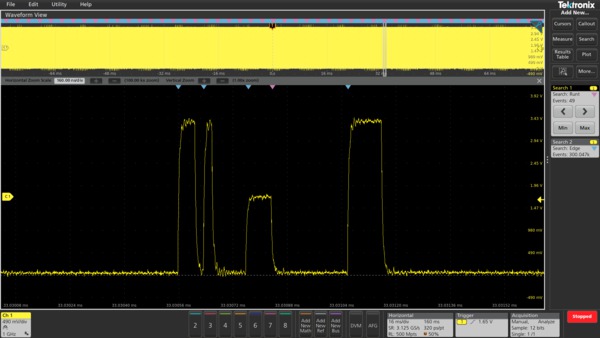

搜尋

搜尋次數

無限制

搜尋類型

搜尋很長的記錄，找出所有符合使用者指定準則的項目，包括邊緣、脈波寬度、逾時、矮波脈波、視窗違反、邏輯碼型、設定/保持違反、上升/下降時間，以及匯流排通訊協定事件。搜尋結果可在波形檢視中或結果表中檢視。

儲存(S)

儲存(S)

將檔案直接儲存至示波器、遠端網路磁碟機或您的 TekDrive 合作工作空間。

波形類型

Tektronix 波形資料 (.wfm)、逗點分隔值 (.csv)、MATLAB (.mat)

波形閘控

游標、螢幕、重新取樣 (每個 n 個範例儲存)

螢幕擷取類型

可攜式網路圖形 (*.png)、24 位元點陣圖 (*.bmp)、JPEG (*.jpg)

設定類型

Tektronix 設定 (.set)

報告類型

Adobe 可攜式文件 (.pdf)、單一檔案網頁 (.mht)

工作階段類型

Tektronix 工作記錄設定 (.tss)

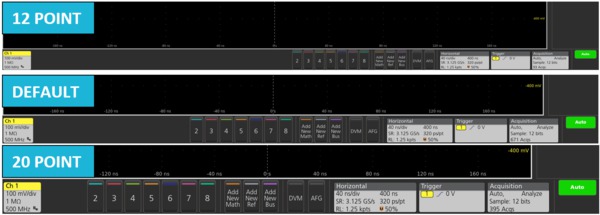

顯示器

顯示器類型

395 mm (15.6 in) TFT 液晶彩色顯示器

顯示器解析度

1,920 水平 × 1,080 垂直像素 (高解析度)

顯示模式

重疊：軌跡彼此重疊的傳統示波器螢幕

堆疊：每個波形放在自己切片內的顯示模式，可利用完整 ADC 範圍，但外觀上仍與其他波形隔開。也可以在切片內重疊通道群組，簡化對訊號的視覺比較。

縮放

所有波型和繪圖視圖中都支援水平和垂直縮放。

內插法

Sin(x)/x 和線性

波形樣式

向量、點、可變持續累積和無限持續累積

方格圖

可移和固定方格圖，可選取柵 (極)、時間、完整和無

調色盤

正常和反向的螢幕擷取

個別波形顏色可由使用者選擇

格式

YT、XY 和 XYZ

當地語言使用者介面

英文、日文、簡體中文、繁體中文、法文、韓文、義大利文、西班牙文、葡萄牙文、俄文、韓文

當地語言說明

英文、日文、簡體中文

任意函數產生器 (可選)

運作模式

關閉、連續、突發

函數類型

任意、正弦波、方波、脈波、斜波、三角形、直流層、高斯、羅倫茲、指數上升/下降、sin(x)/x、隨機雜訊、Haversine 波、Cardiac 波

正弦波形

頻率範圍

0.1 Hz 至 100 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

此僅適用於正弦波、斜波、方波和脈波波形。

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

振幅平坦度，典型

1 kHz 時為 ±0.5 dB

< 20 mV_pp 振幅在 1 kHz 時為 ±1.5 dB

總諧波失真，典型

振幅 ≥ 200 mV_pp 進入 50 Ω 負載時為 1%

振幅 > 50 mV「且」< 200 mV_pp 進入 50 Ω 負載時為 2.5%

僅適用於正弦波形。

無寄生動態範圍，典型

40 dB (V_pp ≥ 0.1 V)；30 dB (V_pp ≥ 0.02 V)，50 Ω 負載

方波和脈波波形

頻率範圍

0.1 Hz 至 50 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

工作週期範圍

10% - 90% 或 10 ns 最小脈衝，以較大者為準

開啟和關閉時都會套用最小脈衝時間，所以頻率較高時會降低最大工作週期，以維持 10 ns 關閉時間

工作週期解析度

0.1%

最小脈波寬度，典型

10 ns。這是開啟或關閉期間的最小時間。

上升/下降時間，典型

5 ns, 10% - 90%

脈波寬度解析度

100 ps

過衝，典型

< 6% (若訊號步進大於 100 mV_pp)

這會套用至正向轉換 (+過衝) 的過衝和負向 (-過衝) 轉換的過衝

不對稱，典型

±1% ±5 ns (在 50% 工作週期)

抖動，典型

< 60 ps TIE_RMS，≥ 100 mV_pp 振幅，40%-60% 工作週期

斜波和三角波形

頻率範圍

0.1 Hz 至 1 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

變動對稱

0% - 100%

對稱解析度

0.1%

直流位準範圍

±2.5 V 進入 Hi-Z

±1.25 V 進入 50 Ω

隨機雜訊振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp 至 2.5 V_pp 進入 50 Ω

正弦(x)/x

最高頻率

4 MHz

高斯脈波、Haversine 脈波和 Lorentz 脈波

最高頻率

10 MHz

Lorentz 脈波

頻率範圍

0.1 Hz 至 10 MHz

振幅範圍

20 mV_pp 至 2.4 V_pp 進入 Hi-Z

10 mV_pp 至 1.2 V_pp 進入 50 Ω

心電圖

頻率範圍

0.1 Hz 至 1 MHz

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp 至 2.5 V_pp 進入 50 Ω

任意

記憶體深度

1 至 128 k

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp 至 2.5 V_pp 進入 50 Ω

重複率

0.1 Hz 至 50 MHz

取樣率

250 MS/s

訊號振幅準確度

±[ (峰對峰振幅設定的 1.5%) + (絕對直流偏移設定的 1.5%) + 1 mV ] (頻率 = 1 kHz)

訊號振幅解析度

1 mV (Hi-Z)

500 μV (50 Ω)

正弦波和斜波頻率準確度

1.3 x 10^-4 (頻率 ≤10 kHz)

5.0 x 10^-5 (頻率 >10 kHz)

直流偏移範圍

±2.5 V 進入 Hi-Z

±1.25 V 進入 50 Ω

DC 偏移準確度

1 mV (Hi-Z)

500 μV (50 Ω)

直流偏移準確度

±[ (絕對偏移電壓設定的 1.5%) + 1 mV ]

從環境溫度 25 °C 開始，每改變 10 °C 會增加 3 mV 的不確定性

數位伏特錶 (DVM)

量測類型

直流、交流_RMS+直流、交流_RMS、

電壓解析度

4 位數

電壓準確度

直流：

±((1.5% * |讀取 - 偏移 - 位置|) + (0.5% * |(偏移 – 位置)|) + (0.1 * 伏特/格))

高於 30 °C 時衰減 |讀數 - 偏移 - 位置| 的 0.100%/°C

在距離螢幕中央 ±5 格內的訊號

交流：

± 2% (40 Hz 至 1 kHz) 且在 40 Hz 至 1 kHz 範圍之外沒有諧波含量

交流，典型：± 2% (20 Hz 至 10 kHz)

進行交流量測時，輸入通道垂直設定必須能夠讓 V_PP 輸入訊號涵蓋 4 和 10 格之間的內容，且必須在螢幕上完全呈現

觸發計頻器

解析度

8 位元

準確度

±(1 計數 + 時基準確度 X 輸入頻率)

訊號必須至少為 8 mV_pp 或 2 格，以較大者為準。

最大輸入頻率

10 Hz 至類比通道的最大頻寬

訊號必須至少為 8 mV_pp 或 2 格，以較大者為準。

處理器系統

主機處理器

Intel i5-8400H (2.5 GHz，64 位元，四核心處理器)

作業系統

預設儀器：Closed Linux

已安裝選項 5B-WIN 的儀器：Microsoft Windows 10 ⁷

配備嵌入式 OS 的標準 SSD

≥ 250 GB 卸除式固態硬碟

搭載 Microsoft Windows 10 OS 的固態硬碟 (SSD) (選項 5B-WIN )

≥ 480 GB SSD。外形規格是含 SATA-3 介面的 2.5 英吋 SSD。此磁碟機可由客戶安裝，已內建 Microsoft Windows 10 Enterprise IoT 2016 LTSB (64 位元) 作業系統

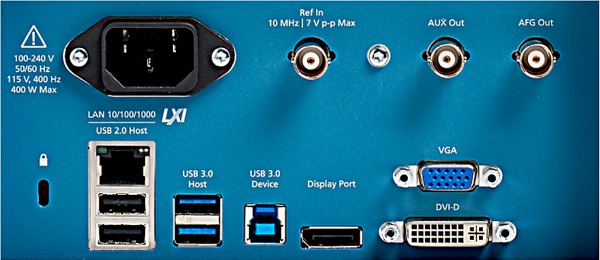

輸入輸出埠

DisplayPort 接頭

20 針 DisplayPort 接頭，可連接至外部顯視器或投影機來顯示示波器內容

DVI 接頭

29 針 DVI-D 接頭，可連接外部監視器或投影機來顯示示波器畫面

VGA

DB-15 母接頭，可連接至外部顯視器或投影機來顯示示波器內容

探棒補償器訊號，典型

連線：

接頭位於儀器的前面板

振幅：

0 至 2.5 V

頻率：

1 kHz

電源阻抗：

1 kΩ

外部參考輸入

時基系統可對外部 10 MHz 參考訊號 (±4 ppm) 進行相位鎖定 。

USB 介面 (主機、裝置埠)

前面板 USB 主機埠：兩個 USB 2.0 高速連接埠，一個 USB 3.0 SuperSpeed 連接埠

後面板USB 主機埠：兩個 USB 2.0 高速連接埠，兩個 USB 3.0 SuperSpeed 連接埠

後面板 USB 裝置連接埠：一個提供 USBTMC 支援的 USB 3.0 SuperSpeed 裝置連接埠

乙太網路介面

10/100/1000 Mb/秒

輔助輸出

背板 BNC 接頭。可配置輸出，在示波器觸發、內部示波器參考時脈輸出，或 AFG 同步脈波時，提供正或負脈波輸出

特性	限制
Vout (HI)	≥ 2.5 V 開放式電路；≥ 1.0 V 進入 50 Ω 負載至接地
Vout (LO)	≤ 0.7 V 進入 ≤ 4 mA 負載；≤0.25 V 進入 50 Ω 負載至接地

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

LXI

等級：LXI Core 2011

版本: 1.4

電源

電源

功率消耗

最大 400 瓦

來源電壓

50 Hz 至 60 Hz 時為 100 - 240 V ±10%

400 Hz ±10% 時為 115 V ±10%

外觀特性

尺寸

高度：支腳摺疊、提把向後時，309 mm (12.2 in)

高度：支腳摺疊、提把朝上時，371 mm (14.6 in)

寬度：兩端提把之間 454 mm (17.9 in)

厚度：從支腳後端到旋鈕前端、提把朝上時，205 mm (8.0 in)

厚度：支腳摺疊、提把向後時，297.2 mm (11.7 in)

重量

< 28 lbs (12.5 kg)

冷卻

儀器右側 (從儀器正面看時) 和背面需要淨空 2.0 英吋 (50.8 公釐)，冷卻效果才足夠

機架安裝配置

7U (含選配的 RM5 框架組件)

環境規格

溫度

操作中

0  °C 至 +50 °C (32 °F 至 122  °F)

非操作中

–20 °C 至 +60 °C (–4 °F 至 140 °F)

濕度

操作中

在低於 +40 °C 時為 5% 至 90% 的相對濕度 (% RH)

在溫度超過 +40 °C、最高溫達 +50 °C 時為 5% 至 55% 相對濕度，非冷凝溫度，而且必須符合最高濕球溫度 +39 °C

非操作中

在低於 +40 °C 時為 5% 至 90% 的相對濕度 (% RH)

在溫度超過 +40 °C、最高溫達 +50 °C 時為 5% 至 39% 相對濕度，非冷凝溫度，而且必須符合最高濕球溫度 +39 °C

海拔高度

操作中

最高 3,000公尺 (9,843 英呎)

非操作中

最高 12,000 公尺 (39,370 英呎)

EMC、環境和安全

法規

歐盟的 CE 標記，及美國和加拿大核准的 UL

符合 RoHS 標準

軟體

軟體

IVI 驅動程式

為 LabVIEW、LabWindows/CVI、Microsoft .NET 及 MATLAB 等常見應用軟體，提供了標準的儀器程式介面。透過 VISA 與 Python、C/C++/C# 和其他多種語言相容。

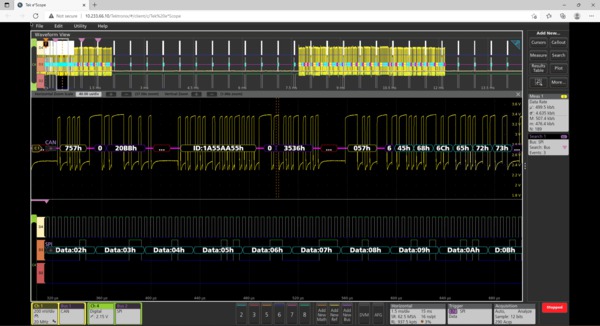

e*Scope®

使用網路連接透過標準的網頁瀏覽器來控制示波器。只需輸入示波器的 IP 位址或網路名稱，瀏覽器中將出現一個網頁。您可直接從 Web 瀏覽器傳輸與儲存設定、波形、量測和螢幕影像，或進行即時控制變更示波器上的設定。

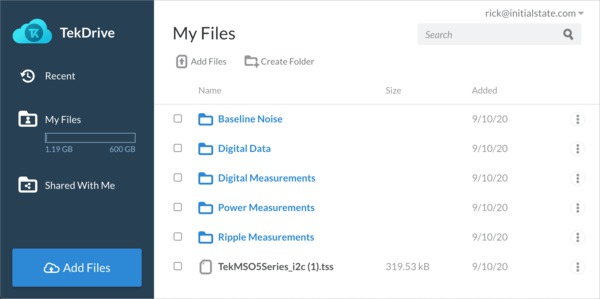

TekDrive

從任何連接的裝置上傳、儲存、編排、搜尋、下載和共用任何檔案類型。TekDrive 以原生方式整合至 5 系列MSO，以便順暢共用和叫出檔案 - 不需要 USB 隨身碟。直接在瀏覽器中分析和探索標準檔案，例如 .wfm、.isf、.tss 和.csv。造訪 http://www.tek.com/software/tekdrive 以深入瞭解。

SignalVu-PC

進階向量訊號分析軟體能夠直接在您的 5 系列MSO 或另外的 Windows PC 上執行。需要選項 5-SV-RFVT 安裝在 5 系列 MSO 上。需要 Connect 授權 (CONxx-SVPC) 安裝在 SigalVu-PC、用於鎖定節點授權的 xx is NL 或用於浮動授權的 FL 上。

LXI 網頁介面

只要在瀏覽器的位址列中，輸入示波器的 IP 位址或網路名稱，即可透過標準網頁瀏覽器連接至示波器。此種網頁介面可透過 e*Scope 網頁式遠端控制功能，檢視儀器狀態與配置、網路設定的狀態與修改，並進行儀器控制。所有網頁互動均符合 LXI Core (1.4 版) 規格。

程式編寫範例

使用 4/5/6 系列平台進行程式設計一點都不簡單。使用程式設計人員手冊和 GitHub 網站，您有許多命令和範例可以協助您開始遠端自動執行您的儀器。請參閱 。

訂購資訊

使用下列步驟選取符合量測需求的儀器和選項。

步驟 1

步驟 2

新增選項套件以新增儀器功能

提供三種選項套件等級 (入門、專業、旗鑑)，提供一系列選項，取決於您的預算和應用需要。如需各種套件目前內容的詳細資訊，請造訪我們在 https://www.tek.com/document/brochure/software-bundles-for-the-4-5-and-6-series-mso-oscilloscopes 的網站並檢視軟體套件手冊。

1. 入門套件提供一起搭售的最常用串列匯流排解碼功能、協定分析和硬體強化選項。
2. 專業套件為應用程式特定 (串列觸發和解碼功能、電源完整性、訊號完整性、車用、自動化相容性測試、軍事、政府機關、航太) 並包括所有入門套件的選項。
3. 旗艦套件包括所有入門套件的選項加上所有專業套件的全部選項。

每個購買的套件都有兩種持續時間選項：

1. 1 年期訂閱包括所有功能和購買套件一年內免費更新，過期後功能會停用。所選的套件可以購買額外的 1 年期訂閱。
2. 終身訂閱可永久啟用所購買套件的所有功能。終身訂閱包括套件功能組的 1 年免費更新。一年後，功能組會凍結在上次更新時啟用的功能。

1 年期授權	終身授權	套件說明
5-STARTER-1Y	5-STARTER-PER	包括 I2C、SPI、RS-232/422/UART 串列觸發和分析、AFG (任意/函數產生器)
5-PRO-SERIAL-1Y	5-PRO-SERIAL-PER	包括 5-STARTER 加上 125 MS/ch 記錄長度、額外選取的串列分析選項
5-PRO-POWER-1Y	5-PRO-POWER-PER	包括 5-STARTER 加上 125 MS/ch 記錄長度、選取的電源分析選項
5-PRO-SIGNAL-1Y	5-PRO-SIGNAL-PER	包括 5-STARTER 加上 125 MS/ch 記錄長度、進階抖動和選取的分析選項

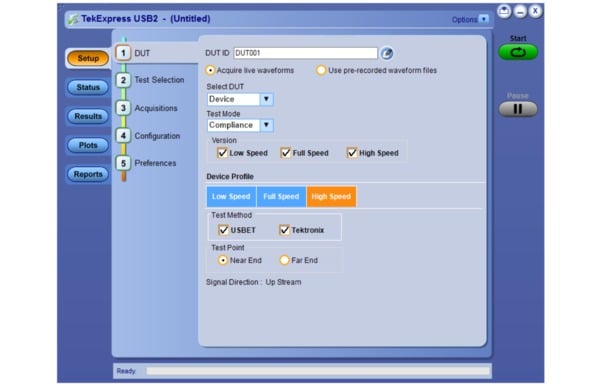

5-PRO-COMPL-1Y	5-PRO-COMPL-PER	包括 5-STARTER 加上 125 MS/ch 記錄長度、進階選取的自動化相容性測試選項
5-PRO-AUTO-1Y	5-PRO-AUTO-PER	包括 5-STARTER 加上 125 MS/ch 記錄長度、進階抖動和選取的汽車分析選項
5-PRO-MILGOV-1Y	5-PRO-MILGOV-PER	包括 5-STARTER 加上 125 MS/ch 記錄長度、進階抖動、遮罩測試和選取的串列分析選項
5-ULTIMATE-1Y	5-ULTIMATE-PER	包括 5-STARTER、所有 5-PRO 套件選項加上 500 MS/ch 記錄長度、射頻隨時間波形和觸發、延伸頻譜檢視擷取頻寬和視訊觸發選項

步驟 3

步驟 4

步驟 5

步驟 6

步驟 7

新增向量訊號分析

SignalVu-PC 是一款可在 5 系列 MSO 或在不同的 Windows PC 上執行，以提供進階向量訊號分析的獨立應用程式。要在您的 5 系列 MSO 或在不同的 Windows PC 上執行 SignalVu-PC，需符合三個選項。

1. 要從個別的 Windows PC 執行應用程式，Windows SSD (5B-WIN) 需安裝在示波器中。
2. 頻譜檢視射頻隨時間變化的軌跡選項 (5-SV-RFVT) 需安裝在示波器中，才能夠傳輸 I/Q 資料。
3. Connect (CONxx-SVPC) 授權必須安裝 SignalVu-PC 上才能啟用應用程式的基本功能，其包含 16+ 射頻量測和顯示。

步驟 8

步驟 9

步驟 10

步驟 11

步驟 12

購買後的功能升級

購買後的頻寬升級
