Digital Storage Oscilloscopes (DSO)
A digital storage oscilloscope (DSO) is a fundamental tool used in electrical engineering and electronics design, offering a digital approach to signal analysis that surpasses the capabilities of traditional analog oscilloscopes. With a DSO, professionals and enthusiasts alike can capture, store, and analyze complex electronic signals, facilitating a deeper understanding of electrical phenomena.
What is a DSO?
A DSO is an instrument that captures and stores digital representations of electrical signals. Unlike its analog predecessors that relied on phosphor to display signals, DSOs use a digital screen to render waveform data, enabling a more versatile and detailed examination of electrical signals. This also allows more specialized analysis tools to be utilized on the instrument.
Key Features of DSOs:
- Permanent Signal Storage: Waveforms captured by a DSO are stored in digital form, allowing for easy retrieval, analysis, and sharing.
- Advanced Waveform Processing: DSOs can manipulate stored waveforms in ways that analog oscilloscopes cannot, such as zooming in on specific parts of a signal or applying mathematical functions for in-depth analysis.
- Enhanced Visibility of Transients: The ability to freeze and examine single-shot events makes DSOs invaluable for troubleshooting intermittent problems in electronic circuits.
The Inner Workings of a DSO
The functionality of a DSO focuses its ability to convert analog signals into a digital format that can be stored, analyzed, and displayed. This conversion process is spearheaded by the Analog to Digital Converter (ADC), which samples the incoming signal at a high rate, capturing its amplitude at discrete points in time. The vertical amplifier ensures that the signal is within the optimal range for conversion by the ADC, preserving the integrity of the waveform.
Once digitized, the data is stored in the oscilloscope's deep memory, allowing for the retention of high-resolution waveforms over extended time periods. Advanced algorithms within the DSO then process this data, enabling users to apply a variety of mathematical analyses and filtering techniques to dissect the signal's characteristics further.
Beyond DSOs: Exploring the Spectrum of Oscilloscopes
The landscape of oscilloscopes is diverse, with each type tailored to specific applications.
Analog Oscilloscopes
These traditional scopes offer real-time signal display with a direct view of the waveform with minimal processing delay, making them ideal for education and straightforward applications where digital depth and analysis are not critical.
See Analog OscilloscopesDigital Oscilloscopes
In many cases DSO features are blended with other signal types to produce a fuller functioning instrument.
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/2seriesmso.png?h=724&iar=0&w=1033)
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/3-series_mdo_angle-left_feet-yes_handle-up_lit.jpg?h=740&iar=0&w=800)

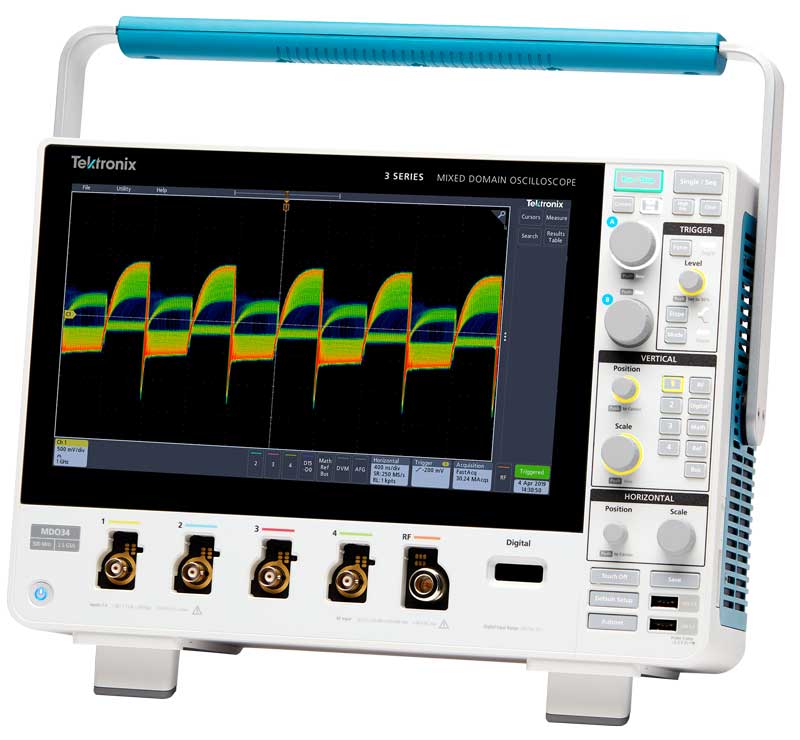

MDOs provide a unified platform for observing and analyzing signals across different domains—time, frequency, and even protocol—offering an unprecedented view into the complex interactions within RF and mixed-signal environments.
See Digital OscilloscopesReal-Time vs. Sampling Scopes
The choice between real-time and sampling oscilloscopes hinges on the specific requirements of the signal analysis:
- Real-Time Oscilloscopes: These are designed to capture and display signals as they happen, with minimal latency. Their capability is especially valuable for observing transient or rapidly changing events, making them useful in troubleshooting and design validation.
- Sampling Oscilloscopes: Optimized for high-frequency signals that are repetitive in nature, sampling oscilloscopes reconstruct a waveform by capturing snapshots over multiple cycles. This method allows for the analysis of high-bandwidth signals beyond the direct capture capabilities of real-time scopes.
Advanced DSO Features and Analysis Techniques
Waveform Capture and Analysis Techniques

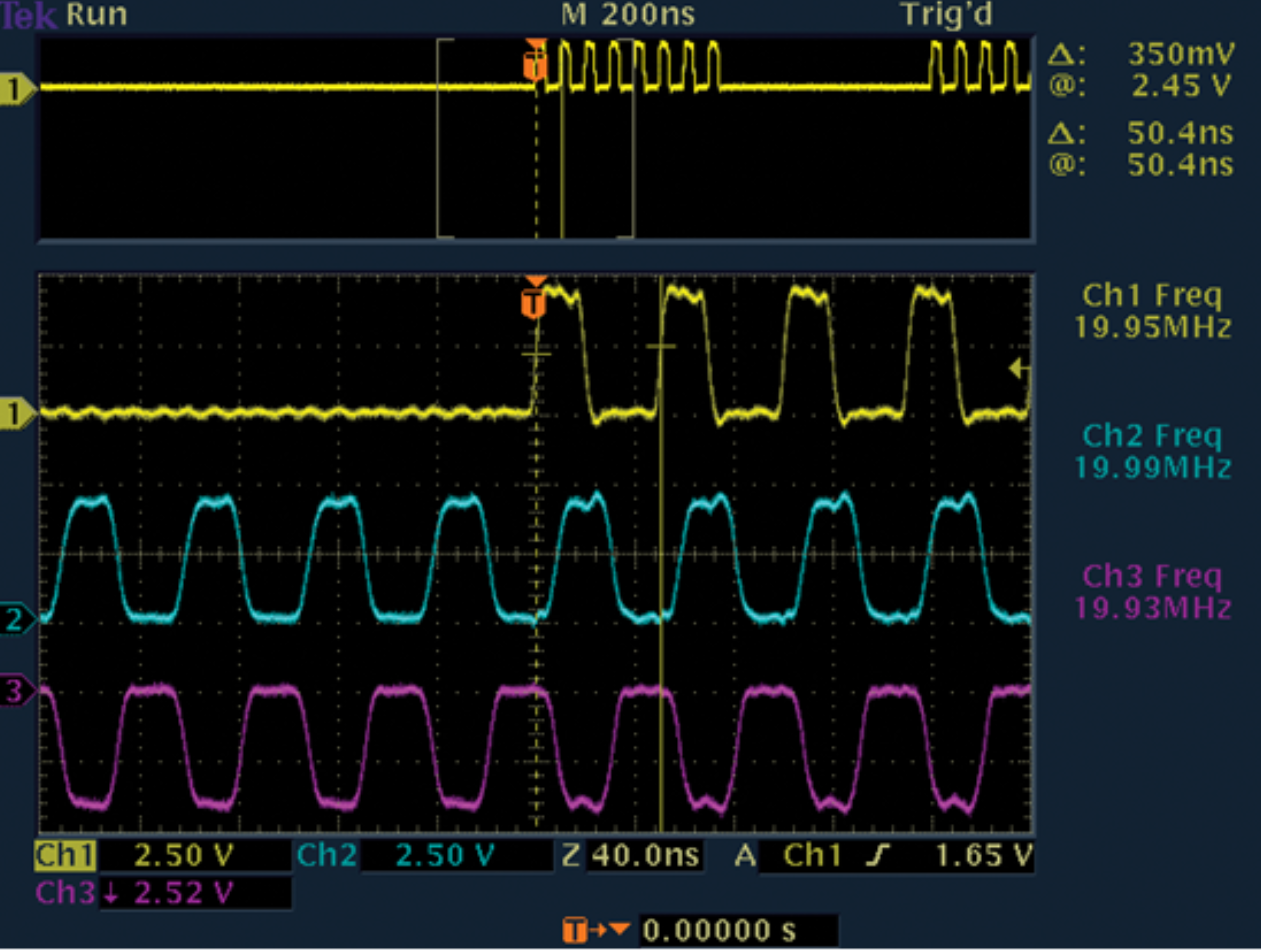

Digital Storage Oscilloscopes (DSOs) revolutionized the way waveforms are captured and analyzed, providing engineers and technicians with powerful tools to diagnose and solve complex electronic issues. At the heart of a DSO's capability is its sampling rate, which determines how often the signal is measured. This rate, expressed in samples per second (S/s), is crucial for accurately reconstructing a signal. The higher the sampling rate, the more detailed the captured waveform, allowing for a precise representation of the original signal.Memory depth, or amount of information that can be stored, is another key feature. This allows capturing of long stretches of a signal to analyze events that occur sporadically or over extended periods. The combination of high sampling rates and deep memory enables DSOs to capture transient events—those fleeting anomalies that can cause the most elusive problems in electronic circuits.
Once a waveform is captured, DSOs offer extensive processing capabilities. Waveforms can be analyzed in both the time and frequency domains, with the Fast Fourier Transform (FFT) function allowing engineers to dissect signal behavior in the frequency domain, revealing harmonic content, noise, and other characteristics not visible in the time domain.
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/waveform_analysis.png?h=950&iar=0&w=1261)
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/eyediagram.jpg?h=254&iar=0&w=600)
Signal Integrity and Accuracy

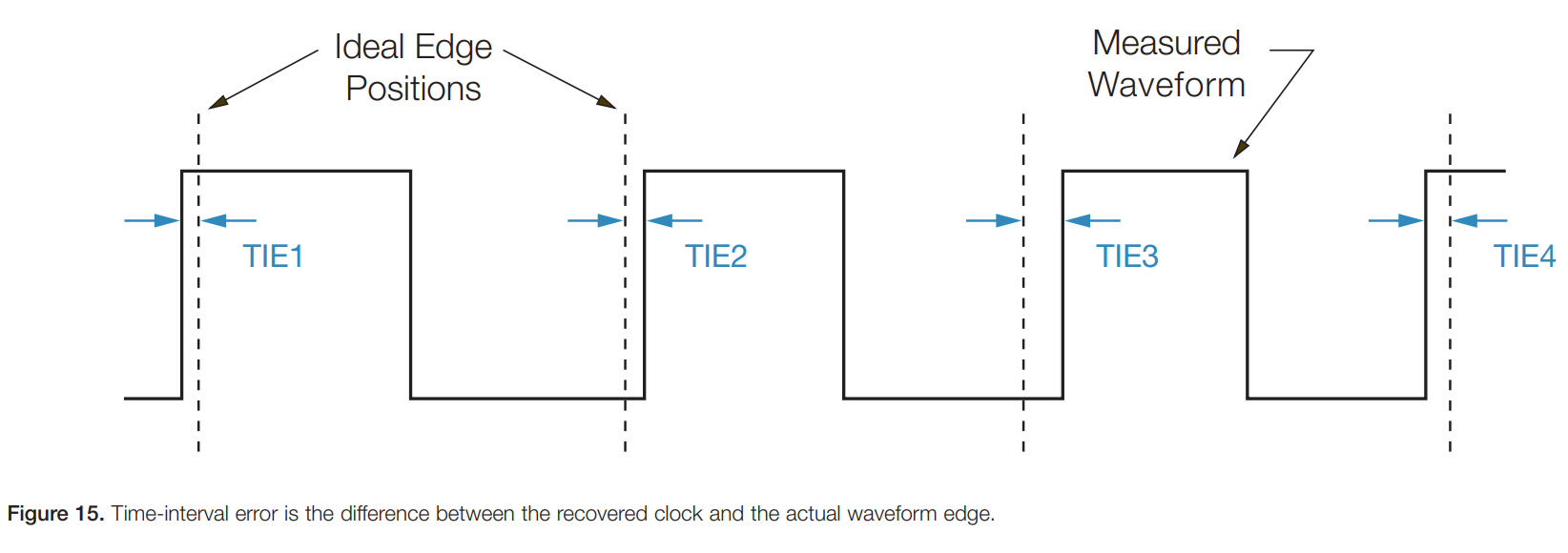

Ensuring signal integrity is paramount in waveform analysis. DSOs are designed to accurately capture and represent signals, taking into account factors like vertical resolution and bandwidth. Vertical resolution, measured in bits, determines the DSO's ability to discern small signal variations—a higher resolution means more detail and less quantization noise. Bandwidth, on the other hand, defines the range of frequencies the oscilloscope can accurately measure. A rule of thumb is to use a DSO with a bandwidth five times higher than the highest frequency component of the signal being measured to ensure fidelity.
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/waveform_time_interval.png?h=580&iar=0&w=1644)
Advanced Triggering Options
Triggering allows a DSO to capture specific signal events of interest. Advanced triggering options extend beyond simple edge triggers, enabling the capture of complex sequences, pulses of specific widths, or even rare glitch events. For instance, a DSO might offer pulse width triggering to capture only those pulses that exceed a certain duration, or pattern triggering to capture a specific sequence of digital events. These sophisticated triggering mechanisms enable users to isolate and analyze specific behaviors within a signal, making it easier to diagnose problems in complex digital systems.
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/advanced_triggering.png?h=465&iar=0&w=640)
![](/-/media/images/landing-pages/digital-storage-oscilloscope-dso/serial_debugging.png?h=859&iar=0&w=1090)
Serial Decoding and Protocol Analysis
Many modern DSOs come equipped with serial decoding and protocol analysis capabilities. These features allow the oscilloscope to interpret serial communication protocols such as I2C, SPI, UART/RS-232, CAN, and more. This means that engineers can directly view and analyze the data being transmitted over these buses, including start/stop bits, data packets, and error-checking information. This capability is invaluable for debugging digital communication links and ensuring interoperability between components in embedded systems.
任意波形発生器に関するよくある質問(FAQ)
任意波形発生器の使い方は?
任意波形発生器は非常に使い勝手がよく、わずかな手順で回路の設計をテストすることができます。
- 出力制御を有効にする
- ワイン波,方形波,任意波などの波形の種類を選択
- 信号を可視化し捕捉するため、波形発生器をオシロスコープに接続
- 目的の周波数と振幅を設定
- 出力リード線を被測定機器に接続
任意波形発生器とファンクション・ジェネレータの違いは?
ファンクション・ジェネレータには、再生可能な波形やパターンがあらかじめ用意されています。オペレータは、再生速度や振幅、オフセットなどの波形パラメータを変更したり、基本的な歪みや変調を加えたりすることができます。
任意波形発生器は、より複雑な信号発生器で、想像できるほとんどの波形を作り出すことができます。任意波形発生器は高度な再生システムであり、AC信号の絶えず変化する電圧レベルを表す、保存されたデジタルデータに基づいた波形を提供します。プリセットされた一般的な波形ではなく、カスタムコンパイルされた波形を生成するために使用されます。
信号発生器にはどのような種類のものがありますか?
ファンクション・ジェネレータ、任意波形ジェネレータ、ベクトル信号発生器など、さまざまな種類の信号生成器があります。信号発生器にはいくつかの種類があります。それぞれの違いについて、下記のグラフをご覧ください。
信号発生器 | アナログ/デジタル電子信号源の一般的なカテゴリ名 |
ファンクション・ジェネレータ | 信号発生器は、一般に、正弦波、波形、三角波などの一般的な波形が必要な場合に使用される |
任意波形/ファンクション・ジェネレータ | ファンクション・ジェネレータは、コンパイルされた任意波形を生成できる |
任意波形ジェネレータ | 任意波形ジェネレータは、あらかじめ用意された一般的な波形ではなく、コンパイルされたカスタム波形を必要とする場合に多く使用される |
RF信号発生機 | RF信号発生器は、無線アプリケーションに使用され、通常のアナログ変調(AM、FM、PMなど)を提供する |
(RF)ベクトル信号発生器 | RFベクトル信号発生器は、デジタル通信アプリケーションのためのRFキャリア上でのアナログとベクトルの両方の変調をサポートする |
