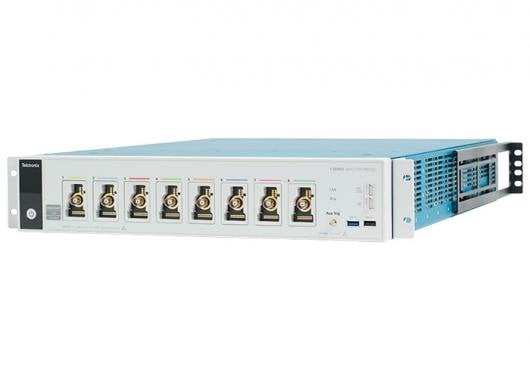

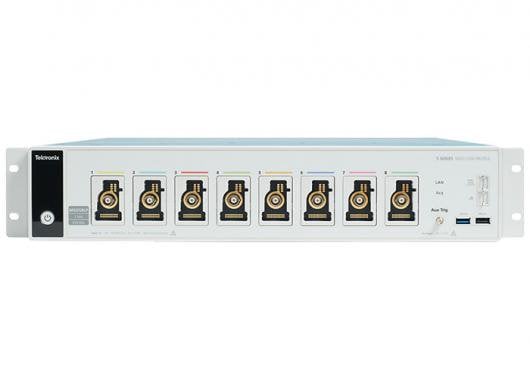

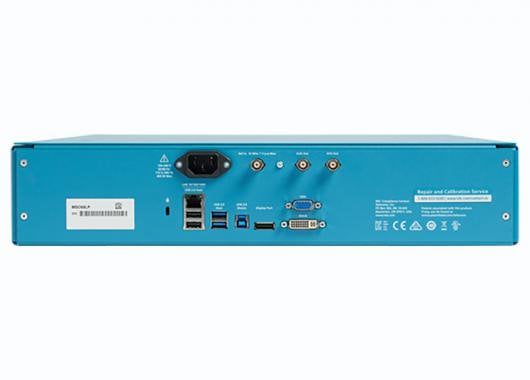

Низкопрофильный осциллограф MSO Серии 5
Низкопрофильный осциллограф MSO Серии 5 устанавливает новые стандарты производительности в областях со сверхвысокой плотностью каналов передачи данных. Отличительными особенностями этого осциллографа смешанных сигналов являются 8 входных каналов (плюс AUX Trig), 12-битные аналого-цифровые преобразователи и компактный корпус высотой всего 8,9 см (2U).
Посмотреть больше моделей осциллографов.
1 ГГц
8
До 64 (опция)
До 500 млн точек
Расширение возможностей тестирования с экономией места в монтажной стойке
Замените осциллографы и получите в 6 раз больше каналов в том же объёме монтажной стойки. Низкопрофильный MSO Серии 5 обеспечивает функционирование 8 каналов и дополнительного входа для запуска в корпусе с малым форм-фактором 2U, что приводит к невысоким удельным затратам на канал. Каждый из 8 входов FlexChannel™ можно использовать как 1 аналоговый канал или 8 цифровых каналов.
Прецизионная точность захвата и высокое качество данных
За счёт полосы пропускания аналоговых сигналов 1 ГГц, частоты дискретизации 6,25 Гвыб/с на всех каналах и длины записи 125 млн точек, низкопрофильный MSO Серии 5 имеет производительность, обеспечивающую точный захват данных с максимально возможной целостностью сигнала.
12-битное разрешение по вертикали и эффективное количество значащих разрядов (ENOB) 7,6 бит при 1 ГГц позволяют рассмотреть мельчайшие детали сигнала
12-битные аналого-цифровые преобразователи обеспечивают в 16 раз лучшее разрешение по сравнению с обычными 8-битными АЦП. Прибор позволяет измерить мельчайшие подробности сигналов, даже если они накладываются на сигналы большой величины.
Синхронизация нескольких высокоскоростных дигитайзеров
Превратите два удалённых дигитайзера в единый виртуальный прибор. Это позволит увеличить число каналов для исследований, поиска и анализа.
- Одновременный просмотр сигналов на всех каналах
- Группировка или выделение отдельных каналов
- Неограниченное число автоматических измерений
- Простой доступ к Ethernet
Простой и удобный переход от проектирования к заводским испытаниям
Прибор сокращает трудозатраты за счёт использования при производстве того же программного обеспечения и программ тестирования, которые применялись при разработке. Для проверки правильности разработок можно воспользоваться настольным осциллографом MSO Серии 5 с экраном высокой чёткости с диагональю 15,6 дюйма и сенсорным управлением. Затем те же тесты можно выполнить при помощи компактной низкопрофильной модели осциллографа в ходе производства. Встроенный в осциллографы Серии 5 транслятор команд обеспечивает работу с устаревшими командами, позволяя заменять старые приборы без изменения кода.
| Модель | Полоса частот | Частота дискретизации | Длина записи | Количество аналоговых каналов | Цифровые каналы | Прайс-лист | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO58LP | 1 ГГц |
6,25 Гвыб/с |
125 млн точек |
8 |
До 64 (опция) |
- | Конфигурация и ценовое предложение |
| Модель | Полоса частот | Частота дискретизации | Длина записи | Количество аналоговых каналов | Цифровые каналы | Прайс-лист | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO58LP | 1 ГГц |
6,25 Гвыб/с |
125 млн точек |
8 |
До 64 (опция) |
- | Конфигурация и ценовое предложение |
Физика высоких энергий
Измерения импульсной мощности заключаются в захвате кратковременных событий, относящихся к физике элементарных частиц, и требуют регистрации многих сигналов в большом динамическом диапазоне и сложных физических средах. Низкопрофильный осциллограф MSO Серии 5, позволяющий более чем в 6 раз повысить плотность каналов по сравнению со стандартными настольными осциллографами, демонстрирует лучшие в отрасли эксплуатационные характеристики, обеспечивающие надёжный сбор точных результатов тестирования.
Основные преимущества
- 12-битные аналого-цифровые преобразователи
- ENOB 7,6 бит при 1 ГГц
- Длина записи 500 млн точек обеспечивает запись до 80 мс при частоте дискретизации 6,25 Гвыб/с
- Высота 2U (стоечных просвета) (8,9 см)
Системы автоматизированного тестирования (ATE)
На системы автоматизированного тестирования, для которых требуются надёжные помехоустойчивые программные функции, часто накладываются ограничения по пространству, занимаемому в стойках. Низкопрофильный осциллограф MSO Серии 5 с 8 каналами и высотой всего 2 стоечных просвета поставляется готовым к установке в стойку. Каждый вход можно использовать как высокоточный аналоговый канал или 8 цифровых каналов. При помощи осциллографа MSO Серии 5 с дисплеем диагональю 15,6 дюйма можно создать программы тестирования для проверки правильности разработок, а затем пользоваться теми же программами на низкопрофильной модели прибора в ходе производства.
Основные преимущества
- 8 входов FlexChannel и дополнительный вход для запуска
- Высота 2 стоечных просвета (8,9 см), комплект для монтажа прилагается
- Удобная связь через порт 10/100/1000 Ethernet LAN
- Быстрая связь через порт USB 3.0
- Встроенный транслятор программных команд
| Tektronix Низкопрофильный MSO Серии 5 |
Tektronix MSO Серии 5 |
Keysight Серия S |
Keysight M9243A |
National Instruments PXIe-5162 |
|
|---|---|---|---|---|---|
| Дисплей | 1 ГГц | от 350 МГц до 2 ГГц | от 500 МГц до 8 ГГц | 1 ГГц | 1,5 ГГц |
| Число аналоговых каналов | 8 | 4, 6 или 8 | 4 | 2 | 2 |
| Частота дискретизации аналогового сигнала (все каналы) | До 6,25 Гвыб/с | До 6,25 Гвыб/с | До 10 Гвыб/с | До 2,5 Гвыб/с | До 2,5 Гвыб/с |
| Высота (стоечный просвет) | 2U | 7U | 7U | 3U | 4U |
| Разрешение АЦП | 12 бит | 12 бит | 10 бит | 8 бит | 10 бит |
| ENOB (системное при 1 ГГц) | 7,6 бит | 7,6 бит | 7,8 бит | Не указано | 6,6 бит |
| Стандартная длина записи (все каналы) | 125 млн точек | 62,5 млн точек | 50 млн точек | 2 млн точек | 16 млн точек |
| Встраиваемый генератор сигналов произвольной формы/функций | 50 МГц (по заказу) | 50 МГц (по заказу) | — | — | — |
| Число цифровых каналов (MSO) | До 64 (опция) | До 64 (опция) | 16 (по заказу) | — | — |
| Операционная система | Закрытый Linux | Закрытая Linux Открытая Windows 10 (опция) |
Открытая Windows 7 | Windows 7 | Закрытая Открытая Windows 10 |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TICP025 | 250 MHz Tektronix Isolated Current Probe | Конфигурация и ценовое предложение |
| Просмотр технического описания | TICP050 | 500 MHz Tektronix Isolated Current Probe | Конфигурация и ценовое предложение |
| Просмотр технического описания | TICP100 | 1 GHz Tektronix Isolated Current Probe | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TDP0500 | Дифференциальный пробник: 500 МГц, 5X/50X, ±42 В, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TDP1000 | Дифференциальный пробник: 1 ГГц, 5X/50X, ±42 В, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | THDP0100 | Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 100 МГЦ, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | THDP0200 | Дифференциальный ПРОБНИК; ВЫСОКОВОЛЬТНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК, 200 МГЦ, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TMDP0200 | Дифференциальный ПРОБНИК; ДИФФЕРЕНЦИАЛЬНЫЙ ПРОБНИК НАПРЯЖЕНИЯ, 200 МГЦ, TekVPI; TMPD0200 | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TPP0850 | Высоковольтный пробник: 800 МГц, 50X, 2,5 кВ, несимметричный, BNC | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TDP1500 | Дифференциальный пробник: 1,5 ГГц, 1X/10X, ±8,5 В, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TDP3500 | Дифференциальный пробник: 3,5 ГГц, 5X, ±2 В, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TDP4000 | 4 GHz, Differential Probe with TekVPI interface | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TAP1500 | Активный пробник: 1,5 ГГц, 10Х, несимметричный, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TAP1500L | Конфигурация и ценовое предложение | |
| Просмотр технического описания | TAP2500 | Активный пробник: 2,5 ГГц, 10Х, несимметричный, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TAP3500 | Активный пробник: 3,5 ГГц, 10Х, несимметричный, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TAP4000 | 4 GHz, Single Ended Probe with TekVPI interface | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TPP0500B | Пассивный пробник: 500 МГц, 10X, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TPP0502 | Пассивный пробник: 500 МГц, 2X, TekVPI | Конфигурация и ценовое предложение |
| Просмотр технического описания | TPP1000 | Пассивный пробник: 1 ГГц, 10X, TekVPI | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| TLP058 | 8-канальный логический пробник общего назначения для осциллографов MSO Серии 5 и Серии 6. Поставляется с комплектом принадлежностей. | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TIVP02 | Дифференциальный пробник IsoVu Gen. 2 с оптической развязкой, 200 MHz, TekVPI, кабель 2 м, с наконечником TIVPMX10X, 10X | Конфигурация и ценовое предложение |
| Просмотр технического описания | TIVP02L | Дифференциальный пробник IsoVu Gen. 2 с оптической развязкой, 200 MHz, TekVPI, кабель 10 м, с наконечником TIVPMX10X, 10X | Конфигурация и ценовое предложение |
| Просмотр технического описания | TIVP05 | Дифференциальный пробник IsoVu Gen. 2 с оптической развязкой, 500 MHz, TekVPI, кабель 2 м, с наконечником TIVPMX10X, 10X | Конфигурация и ценовое предложение |
| Просмотр технического описания | TIVP05L | Дифференциальный пробник IsoVu Gen. 2 с оптической развязкой, 500 MHz, TekVPI, кабель 10 м, с наконечником TIVPMX10X, 10X | Конфигурация и ценовое предложение |
| Просмотр технического описания | TIVP1 | Дифференциальный пробник IsoVu Gen. 2 с оптической развязкой, 1 GHz, TekVPI, кабель 2 м, с наконечником TIVPMX10X, 10X | Конфигурация и ценовое предложение |
| Просмотр технического описания | TIVP1L | Дифференциальный пробник IsoVu Gen. 2 с оптической развязкой, 1 GHz, TekVPI, кабель 10 м, с наконечником TIVPMX10X, 10X | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TPR1000 | Несимметричный пробник шин питания с полосой 1 ГГц, интерфейсом TekVPI и стандартным комплектом принадлежностей TPR4KIT | Конфигурация и ценовое предложение |
| Просмотр технического описания | TPR4000 | Несимметричный пробник шин питания с полосой 4 ГГц, интерфейсом TekVPI и стандартным комплектом принадлежностей TPR4KIT | Конфигурация и ценовое предложение |
| Переход к техническому описанию | Пробник | Описание | Конфигурация и ценовое предложение |
|---|---|---|---|
| Просмотр технического описания | TCP0020 | Пробник, переменного/постоянного тока; 20 А; полоса пропускания 50 МГц; интерфейс TekVPI, сертификат отслеживаемой калибровки | Конфигурация и ценовое предложение |
| Просмотр технического описания | TCP0030A | Пробник переменного/постоянного тока, основные характеристики: до 30 А постоянного тока, от 0 до 120 МГц; интерфейс TekVPI, отслеживаемый сертификат калибровки. | Конфигурация и ценовое предложение |
| Просмотр технического описания | TCP0150 | Токовый пробник: 20 МГц, от 5 мА до 212 А, перем./пост ток, TekVPI | Конфигурация и ценовое предложение |
Доступ к цифровым каналам
| Обновление | Описание | Информация для покупателей |
|---|---|---|
| Логический пробник TLP058 | Каждый пробник соединяется с 8 цифровыми каналами через любой вход FlexChannel на любом осциллографе MSO Серии 5 | Запросить цену на этот пробник |
Добавление функций прибора
| Обновление | Описание | Информация для покупателей |
|---|---|---|
| SUP5-AFG | Добавление генератора сигналов произвольной формы и стандартных функций | Запросить пробную лицензию Запросить цену |
| SUP5-DVM | Добавление цифрового вольтметра / частотомера сигналов запуска | Файл с лицензией на обновлённое ПО предоставляется после регистрации продукта. Зарегистрировать сейчас. |
| SUP5-RL-125MT250M | Увеличение длины записи от 125 до 250 млн точек/канал | Запросить пробную лицензию Запросить цену |
| SUP5-RL-125MT500M | Увеличение длины записи от 125 до 500 млн точек/канал | Запросить пробную лицензию Запросить цену |
| SUP5-RL-250MT500M | Увеличение длины записи от 250 до 500 млн точек/канал | Запросить пробную лицензию Запросить цену |
Добавление анализа протокола
| Обновление | Описание | Информация для покупателей |
|---|---|---|
| SUP5-SR8B10B | Поиск и декодирование сигналов с кодированием 8b/10b | Запросить пробную лицензию Запросить цену |
| SUP5-SRAERO | Запуск и анализ сигналов последовательных шин для аэрокосмической промышленности (MIL-STD-1553, ARINC429) | Запросить пробную лицензию Запросить цену |
| SUP5-SRAUDIO | Запуск и анализ сигналов последовательных аудиошин (I2S, LJ, RJ, TDM) | Запросить пробную лицензию Запросить цену |
| SUP5-SRAUTO | Запуск и анализ сигналов последовательных шин автомобильных систем (CAN, CAN FD, LIN, FlexRay) | Запросить пробную лицензию Запросить цену |
| SUP5-SRAUTOEN1 | ПО для декодирования сигналов автомобильных устройств на базе Ethernet (100BASE-T1) | Запросить пробную лицензию Запросить цену |
| SUP5-SRAUTOSEN | Последовательная синхронизация и анализ (SENT) для автомобильных датчиков | Запросить пробную лицензию Запросить цену |
| SUP5-SRCOMP | Запуск и анализ сигналов компьютерных последовательных шин (RS-232/422/485/UART) | Запросить пробную лицензию Запросить цену |
| SUP5-SRCPHY | Декодирование и анализ сигналов с шин MIPI C-PHY | Запросить пробную лицензию Запросить цену |
| SUP5-SRCXPI | Декодирование и анализ сигналов с шин CXPI | Запросить пробную лицензию Запросить цену |
| SUP5-SRDPHY | Декодирование и анализ сигналов с шин MIPI D-PHY (CSI/DSI) | Запросить пробную лицензию Запросить цену |
| SUP5-SREMBD | Запуск и анализ сигналов последовательных шин встроенных систем (I2C, SPI) | Запросить пробную лицензию Запросить цену |
| SUP5-SRENET | Запуск по сигналам последовательных шин и анализ интерфейса Ethernet (10Base-T, 100Base-TX) | Запросить пробную лицензию Запросить цену |
| SUP5-SRESPI | Декодирование и анализ сигналов с шин eSPI | Запросить пробную лицензию Запросить цену |
| SUP5-SRETHERCAT | Декодирование и анализ сигналов с шин EtherCAT | Запросить пробную лицензию Запросить цену |
| SUP5-SREUSB2 | Декодирование и анализ сигналов с шин eUSB2 | Запросить пробную лицензию Запросить цену |
| SUP5-SRI3C | Декодирование и анализ сигналов с шин MIPI I3C | Запросить пробную лицензию Запросить цену |
| SUP5-SRMANCH | Декодирование и анализ сигналов с манчестерским кодированием | Запросить пробную лицензию Запросить цену |
| SUP5-SRMDIO | Декодирование и анализ сигналов с шин MDIO | Запросить пробную лицензию Запросить цену |
| SUP5-SRNRZ | Поиск и декодирование сигналов с кодированием NRZ | Запросить пробную лицензию Запросить цену |
| SUP5-SRONEWIRE | Декодирование и анализ сигналов с шин 1-Wire | Запросить пробную лицензию Запросить цену |
| SUP5-SRPM | Модуль анализа и запуска последовательной шины управления электропитанием (SPMI) | Запросить пробную лицензию Запросить цену |
| SUP5-SRPSI5 | Декодирование и анализ сигналов при последовательной передаче по PSI5 | Запросить пробную лицензию Запросить цену |
| SUP5-SRSDLC | Декодирование и анализ сигналов протокола управления синхронным каналом передачи данных (SDLC) | Запросить пробную лицензию Запросить цену |
| SUP5-SRSMBUS | Декодирование и анализ сигналов с шин SMBus | Запросить пробную лицензию Запросить цену |
| SUP5-SRSPACEWIRE | Декодирование и анализ сигналов стандарта SpaceWire | Запросить пробную лицензию Запросить цену |
| SUP5-SRSVID | Декодирование и анализ сигналов с шин SVID | Запросить пробную лицензию Запросить цену |
| SUP5-SRUSB2 | Анализ и запуск по сигналам последовательных шин USB 2.0 (LS, FS, HS) | Запросить пробную лицензию Запросить цену |
Добавление расширенного анализа
| Обновление | Описание | Информация для покупателей |
|---|---|---|
| SUP5-DPM | Комплексное решение для анализа и отладки схем цифрового управления электропитанием (включающее все измерения в DPMBAS, анализ джиттера и анализ глазковых диаграмм) | Запросить пробную лицензию Запросить цену |
| SUP5-DJA | Расширенный анализ джиттера и глазковых диаграмм | Запросить пробную лицензию Запросить цену |
| SUP5-IMDA | Анализ параметров инверторов, двигателей и приводов | Запросить пробную лицензию Запросить цену |
| SUP5-MTM | Тестирование по маске и по предельным значениям | Запросить пробную лицензию Запросить цену |
| SUP5-PWR | Анализ источников питания | Запросить пробную лицензию Запросить цену |
| SUP5-SV-BW-1 | Расширенный анализ джиттера и глазковых диаграмм | Запросить пробную лицензию Запросить цену |
| SUP5-SV-RFVT | Запуск и анализ параметров РЧ-сигналов во временной области на экране спектра | Запросить пробную лицензию Запросить цену |
| SUP5-UDFLT | Инструмент для создания фильтров с пользовательскими настройками | Запросить пробную лицензию Запросить цену |
| SUP5-VID | Запуск по аналоговым видеосигналам (NTSC, PAL, SECAM) | Запросить пробную лицензию Запросить цену |
