P5100A • TPP0850 • P5122 • P5150 • P6015A Пассивные высоковольтные пробникитехнических описаниях

Возможности и преимущества

P5100A

• Постоянный ток до 500 МГц
• 2500 В_пик, 1000 В_{ср. кв.}, кат. II
• 100-кратное с кодированием показаний
• UL3111-1, EN61010-1, IEC61010-2-031, CSA1010.1, CSA1010.2.031
• Диапазон компенсации от 7 до 30 пФ

TPP0850

• Постоянный ток до 800 МГц
• 2500 В_пик, 1000 В_{ср. кв.}, кат. II
• 50-кратное с кодированием показаний
• Предназначен для использования с осциллографами серии MSO/DPO5000 и MSO/DPO4000B

P5122

• Для осциллографов серии TPS2000 и THS3000
• Постоянный ток до 200 МГц
• 1000 В_{ср. кв.}, кат. II при связи по постоянному току*¹
• С поддержкой режима изоляции от цепей заземления до 600 В_{ср. кв.}, кат. II
• 100X
• IEC61010-031

P5150

• Для осциллографов серии TPS2000 и THS3000
• Постоянный ток до 500 МГц
• 2500 В_пик, 1000 В_{ср. кв.}, кат. II
• С поддержкой режима изоляции от цепей заземления до 600 В_{ср. кв.}, кат. II или 300 В_ср.кв., кат. III
• Оптимальный пробник для измерения пульсации
• 50X
• Диапазон компенсации от 10 до 25 пФ
• UL61010B-2-031, EN61010-2-031, IEC61010-2-031, CSA61010.2.031

P6015A

• Высокое напряжение — 20 кВ постоянного тока/40 кВ пикового тока (длительность сигнала 100 мс)
• Широкая полоса пропускания — постоянный ток до 75 МГц
• Силиконовый диэлектрик
• Опциональное кодирование показаний (1000-кратное)
• Широкий диапазон компенсации (7...49 пФ)
• Универсальный сверхпрочный провод заземления и зажим типа «крокодил»

Области применения

• Разработка источников питания
• Разработка приводов электродвигателей
• Электронный балласт
• Силовые полупроводники
• Управление в режиме коммутации
• Системы ИБП
• Инверторные преобразователи

*¹ Не допускается применение пробника P5122 с осциллографами серии TPS2000 в режиме связи по переменному току для сигналов с постоянной составляющей более 300 В. Для измерения пульсаций высоковольтных источников питания постоянного тока рекомендуется использовать пробник P5150.

Высоковольтный пробник P5100A

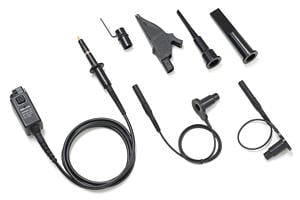

Пробник P5100A — это высоковольтный пробник (2,5 кВ) с низкой входной емкостью, предназначенный для высокочастотных измерений. При обеспечении соответствующей компенсации этот пробник можно использовать с подключаемыми модулями и осциллографами с номинальной входной емкостью 7...30 пФ. Благодаря широкому ассортименту навинчивающихся принадлежностей его можно с легкостью подключить к проверяемому устройству.

Высоковольтный пробник TPP0850

Пробник TPP0850 обеспечивает самую широкую в отрасли полосу пропускания (800 МГц) для высоковольтных сигналов (до 2500 В_размах). Он идеально подходит для тестирования силовых полупроводников и источников питания, работающих в режиме переключения, скорость переключения в которых постоянно повышается для уменьшения потери мощности, вследствие чего возникает потребность в уменьшении времени нарастания, высокой пропускной способности и пробниках, рассчитанных более высокое напряжение. Пробник TPP0850 соответствует этим требованиям, и его можно использовать в схемах на ключевых транзисторах, работающих при напряжении 1200 В_{ср. кв.}, что превышает рабочий диапазон напряжения стандартных пробников общего назначения. Его также можно применять в областях, где наблюдается постоянное наращивание мощности, что, соответственно, требует сокращения времени нарастания.

Области применения технологии IsolatedChannel™ в пробниках P5150 и P5122

Для большинства областей применения для проведения измерений требуется обеспечить изоляцию от шины заземления, а также изоляцию между каналами для синфазных сигналов. Пробники P5150 и P5122 вместе с цифровыми запоминающими осциллографами серий TPS2000 и THS3000 обеспечивают изоляцию от шины заземления и полную изоляцию между каналами при проведении измерений. Для измерения пульсаций высоковольтных источников питания постоянного тока рекомендуется использовать пробник P5150. Не допускается применение пробника P5122 с осциллографами серии TPS2000 в режиме связи по переменному току для сигналов с постоянной составляющей более 300 В.

Высоковольтный пробник P6015A

Пробник P6015A соответствует отраслевым стандартам для высокопроизводительных систем измерения напряжений свыше 2,5 кВ в сложных условиях эксплуатации. С помощью этого пробника можно измерять напряжение постоянного тока до 20 кВ_ср.кв. и импульсы до 40 кВ (пик длительностью 100 мс). Полоса пропускания 75 МГц позволяет регистрировать быстрые высоковольтные сигналы.

Для пробника P6015A используется экологически безопасный, не требующий замены силиконовый состав для диэлектриков. Его отличительными особенностями являются также диапазон компенсации 7...49 пФ, небольшой модуль компенсации, подключаемый к смежному входу усилителя, и возможность получения показаний, которые можно использовать со всеми цифровыми осциллографами Tektronix. Благодаря возможности получения показаний на экране будут отображаться значения амплитуды напряжения будут фактического сигнала, а не значения с коэффициентом 1/1000.

Примечание. Использование не с цифровыми осциллографами Tektronix может привести к отображению ошибочных показаний.
