DAQ6510型データ・ロガー／データ収集システム

テスト・セットアップ／実行／解析時間の短縮

簡単にすばやくテストをセットアップし、実行できます。テスト・プログラムを作成する必要はありません。 DAQ6510型データ・ロガー／データ収集システムのタッチスクリーンにより、視覚的かつ直感的にテストをセットアップを簡単にすることができます。スキャンステータスのリアルタイムなモニタリングにより、早期に問題を把握でき、テスト時間の短縮やテスト・データの効率的な解析が可能になります。

特長

• 設定：1つの測定／スキャン・メニューを使用するだけで、複数の測定機能を備えたマルチチャンネル・スキャンのセットアップが可能
• 実行／モニタ：テスト中にスキャンの進行状況が表示されるため、範囲外やリミットを超過した測定項目があれば即座に確認が可能
• 解析：プロット機能や統計機能による測定結果の表示と解析。タッチスクリーンのピンチ／ズーム機能により、測定結果を詳細に解析できる。カーソルを使用することで、特定のセグメントのデータに対して統計値を計算することも可能

データをストリーミングしログ化することで、クラウドベースのデータ可視化を安全に実現

DAQ6510型からデータをストリーミングし、リアルタイムのIoTダッシュボードを作成し、どこからでもアクセス可能にすることで、データの可視化を実現できます。

特長

• PCを使用しなくても、リアルタイムでどこからでもDAQ6510型から直接データ・ストリームの監視や記録が可能
• 測定しきい値やその他の数学的なルールに基づいたトリガを使用することで、電子メールやテキストによるアラートの受信が可能
• インストール不要で、どこからでもアクセスし、現在および過去のデータの可視化、アーカイブ、共有、変換、分析が可能。
• ダッシュボードの作成による標準化および再現性や可読性の向上
• 複数テスト全体のデータセットのオーバーレイ、時間相関、比較

DUTとのすばやく確実な接続が可能なインタフェース

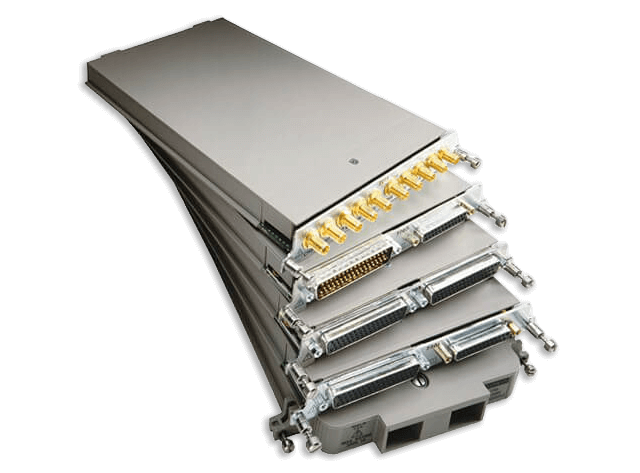

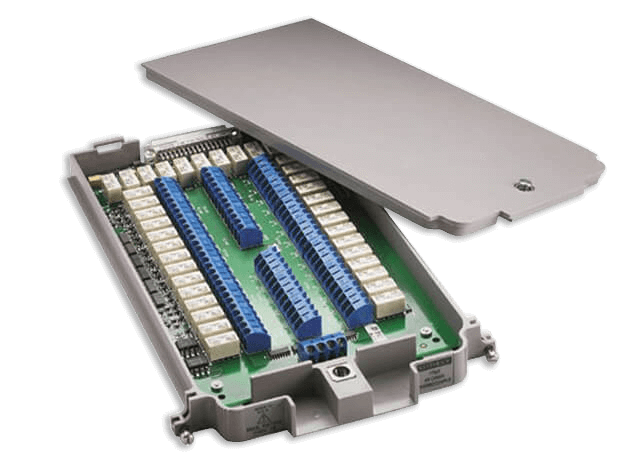

DAQ6510型には、豊富なプラグイン・スイッチ・モジュールが用意されており、MTA、D-subなどを使用したテストも、すばやく効率的にセットアップできます。システム・メンテナンスや新しいテスト・システムのセットアップを行うときに、プラグイン・スイッチ・モジュールの変更に伴うダウンタイムが最小に抑えられます。

KickStartによる高速PC自動化テスト

KickStart PC制御ソフトウェアを使用すれば、PC上ですばやくデータ取得するためのプログラムを作成できます。ソフトウェアにはプログラミングの必要がありません。メニュー画面を使用してテスト・セットアップを入力するだけでテストを実行できます。測定が終わると、結果は表形式とグラフ形式で表示されます。

KickStartソフトウェアのダウンロード

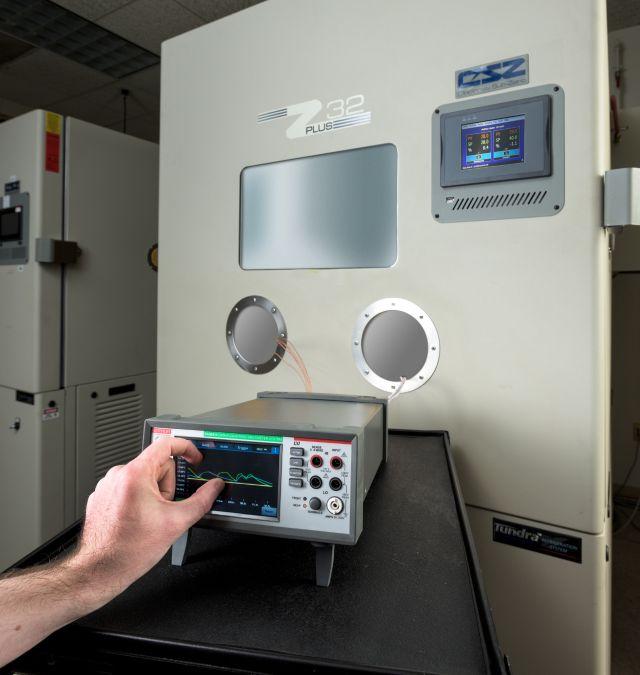

環境／加速度寿命試験を確実に実行可能

タッチスクリーン・ディスプレイを使用することで、膨大な数のデバイスを対象としたテストをすばやくセットアップできます。テストが行われている間もテストのステータスをモニタできます。グラフ形式または表形式で測定データがタッチスクリーン・ディスプレイに表示されます。

特長

• 1台のDAQ6510型メインフレームで1回セットアップを行うだけで、最大80個のデバイスのテストが可能

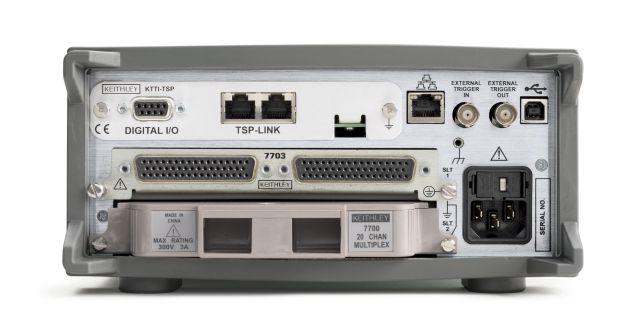

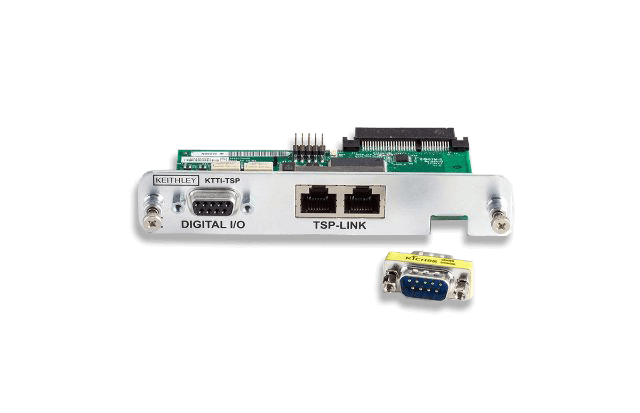

• 必要に応じて、TSP-Link®インタフェースを使用して複数のDAQ6510型を接続し、制御することで、チャンネル数の拡張が可能
• －200～1,820℃の温度のモニタが可能（8種類の熱電対、5種類のRTD、3種類のサーミスタを使用可能）
• リミットの設定、モニタするチャンネルの設定により、テスト中に発生した問題の検出が可能
• 重要なデータが失われないよう、外付USBメモリまたはPCにテスト・データを保存可能
• 電源回復後にDAQ6510型が再起動されるようにプログラムできるため、夜間や週末のテストなど、中断による時間のロスを防止できる

製造テストにおけるキャパシティの拡張とスループットの向上

特長

• テスト・システムのキャパシティを拡張（1つのテスト・システムで最大80個のデバイスに対応）
• 高速測定（積分時間：0.0005PLC）
• リレー・カードを使用することで、大量のDUTに対しても高速スキャンが可能（800チャンネル／秒）
• DAQ6510型に内蔵されたTSP機能を使用してプログラムを実行することで、DAQ6510型とPCとのデータのやり取りを最小限に抑えられます。
