AWG70000シリーズおよびSourceXpress用RF汎用プラグイン

RF信号はますます複雑になり、RF設計エンジニアにとっては、設計に対するテストやRFシステムの評価に必要な精度の高い信号を生成することがますます困難になっています。 RF汎用はデジタル的に変調されたベースバンド信号、IF信号、RF／マイクロ波信号を合成し、さまざまな変調形式に対応します。

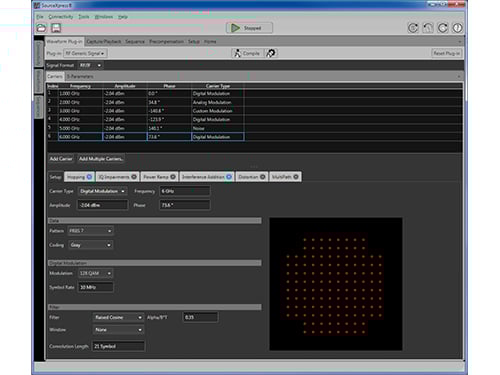

RF汎用プラグインの使いやすいグラフィカル・ユーザ・インタフェースは AWG70000シリーズ のユーザ・インタフェースおよび SourceXpress プラットフォームとシームレスに統合されています。

無償試用版を入手する

基本価格
US $9,920 +
データシート マニュアル
RF Generic Plug-in for AWG70000 Series and SourceXpress
Feature Benefit
Baseband analog or digital IQ, IF and RF/microwave signal generation on AWG Series Synthesize waveforms directly. Apply impairments such as quadrature error and imbalance or non-linear impairments, or add interferences and multipaths during waveform creation. Replay signals at desired frequency or output.
Versatile carrier signal generation
  • Create single or Multi-carrier signals where each carrier is independently defined. RF Generic also allows for easy addition of modulated analog signals or noise signals.
  • Define and create carrier frequency hopping patterns
  • Define and apply a power ramping profile to the transmitted signal with control over ramp function, duration, position and amplitude.
Support for a wide range of modulation schemes Define baseband I and Q signals using a variety of predefined modulation schemes such as, BPSK, QPSK, PI/4 QPSK, OQPSK, SDPSK, 8-PSK, O-8PSK, up to QAM1024, GMSK, up to 32-FSK, and analog modulations.
Designed with integration in mind RF Generic has support for a Programmatic Interface built-in, allowing for immediate integration into existing workflows.
Offline Mode All of the Tektronix waveform creation Plug-ins are designed to also run on an external PC via the SourceXpress platform, thereby reducing the time taken to synthesize large waveforms and leaving the AWG free for continued testing.
