TTR500シリーズ・データ・シート

優れた品質と充実したサポートに操作性と低価格が加わりました。テクトロニクスのTTR500シリーズ2ポート／2パスVNAは、優れた測定性能と使いやすさを兼ね備えた、当社の画期的な新製品です。テクトロニクスが提供する優れた確度と信頼性を、毎日の測定業務に活用していただけるだけでなく、導入の経費負担も抑えられます。

主な性能仕様
  • 周波数レンジ：100kHz～6GHz
  • ダイナミック・レンジ：122dB以上
  • 出力パワー：－50～＋7dBm
  • トレース・ノイズ：0.008dB RMS未満
主な特長
  • フル2ポート／2パスのSパラメータ測定（S11、S21、S12、S22）、広範なフォーマットに対応
  • Tektronix VectorVu-PC™ソフトウェアによる優れた解析機能
  • どちらのポートにも搭載されている内蔵バイアス・ティーにより、アクティブ・デバイスへのバイアス電圧の印加が可能
  • Microsoft Windows環境およびLabViewドライバに対応したアプリケーション・プログラミング・インタフェース（API）が付属
  • 安定性に優れたSCPIコマンド・インタフェース（現行VNAモデルとの互換性を確保）により、自動制御プログラムの移行が容易
  • Touchstoneファイルのサポート（インポート／エクスポート）により、Electronic Design Automation（EDA）シミュレーション・ツールのデータにも対応が可能
  • オフライン・シミュレーション・モードにより、機器と接続することなく、Sパラメータ・ファイルの解析が可能
  • 安心の3年間保証
  • 時間領域／ゲーティング
  • 自動校正機能のサポート
アプリケーション
  • アンテナのマッチングとチューニング
  • RFコンポーネントの設計および検証
  • 教育

低コストでベンチトップの性能を

TTR500シリーズは、業界トップクラスの費用対効果と性能を提供します。122dBを超えるダイナミック・レンジと0.008dB（RMS）未満のトレース・ノイズを実現したTTR500シリーズは、高価な従来のベンチトップVNAと同等の性能を備えています。

可搬性に優れたコンパクトな設計：どんな場所でもテストが可能

従来は、たった1台の重いVNAを、カートに乗せて移動させなければなりませんでした。TTR500シリーズは、わずか1.59kgと軽量であり、ブリーフケースにも収納できるほど小型化されています。また、お手頃な価格に抑えられており、すべてのエンジニアリング・ベンチに配備できるため、効率や稼働率の向上にもつながります。教育現場では、学生全員が業界標準の計測器を実際に手に取りながら、実習を行うことができます。

優れた性能、小型・信頼性、低価格

TTR500AシリーズVNAは、 当社独自のさまざまな最先端技術を搭載しているため、従来はトレードオフが付きものだった優れたRF性能、小型・軽量化、高い信頼性、低価格といった特長をすべて兼ね備えています。

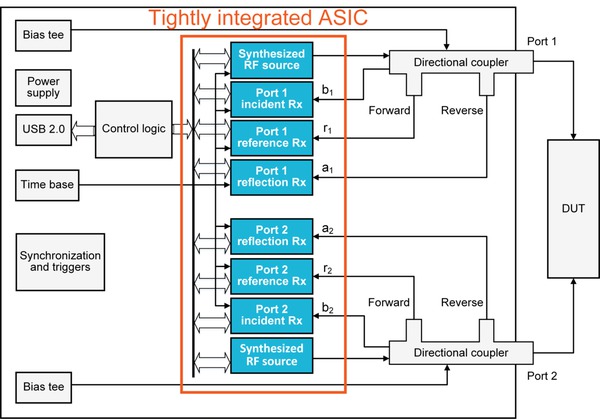

優れた性能：VNAの内部では、各種の機能がシングルボードに高度に統合されています。コア部分には、当社独自のASICが組み込まれており、すべての送受信機能が実装されています。RFフロントエンドおよびシールド技術における、数十年にも及ぶ経験を生かしながら、この統合化によって、高度なDSPと独自のエラー補正技術を実装することに成功し、測定確度とダイナミック・レンジの飛躍的な向上を成し遂げています。

利便性の向上：従来のベンチトップVNAでは、コンピュータを内蔵していたために、商品化の時点ですでに時代遅れ、という状況も珍しくありませんでした。テクトロニクスでは、USBを介してユーザのPCを活用する、というアーキテクチャを採用することで、小型化、コスト削減、優れた信頼性を実現できただけでなく、他にも多くのメリットや利便性をもたらしました。例えば、VectorVu-PCを始めとするアプリケーションを使用する場合に、効率的なデータの共有が可能になり、複数のユーザが1台のTTR500シリーズを共有している場合も、PCにそれぞれのユーザのアプリケーション・セットアップを保存しておけます。

小型・軽量化：コンパクトなシングルボード設計の採用により、重量のある入力部や表示部を無くしたことで、TTR500シリーズは、数多くの強力な機能をタブレット・サイズに集約することに成功しました。引き出しやブリーフケースにも収納でき、持ったまま飛行機に乗ることもできます。場所を選ばずに、高品位なテスト／測定が行えます。

優れた信頼性：部品の数が少なくなっただけでなく、シングルボードは、消費電力の面でも、従来のベンチトップVNAより優れています。放熱が少なく、部品に負担がかからないため、信頼性が向上します。ファンレス設計により、静音対策も万全です。3年間保証で安心してご使用いただけます。

お手頃な価格：部品数が少ない、統合型設計の採用により、従来のベンチトップVNAと同等の性能を持ちながら、お手頃な価格でお求めいただけるハンドヘルドVNAです。今の測定器に満足しておられますか？

内蔵バイアス・ティーによるアクティブ・デバイスのサポート

内蔵バイアス・ティー（どちらのモデルも標準装備）を使用することで、外部回路を使用せずに、アクティブ・デバイスにDCバイアスを印可できるため、コストを削減し、作業を簡易化できます。バイアス・ティーには、後部パネルのBNCコネクタから直接電力が供給されます。

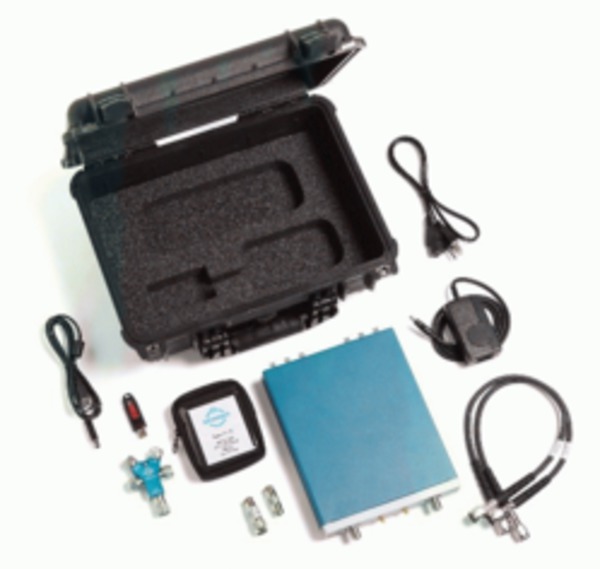

豊富でお求めやすい価格のアクセサリ

お客様のニーズに合ったVNAソリューションを構築していただけるように、高確度測定に対応した、幅広いアクセサリをご購入いただけます。校正キット（電子およびメカニカル）、位相安定ケーブル、アダプタ、アッテネータ、ラックマウント、ハード・キャリング・ケースからトレーニング・キットに至るまで、さまざまな製品を取り揃えています。アクセサリの一覧については、「ご注文の際は以下の型名をご使用ください」以降のページをご覧ください。

フル2ポート／2パスのSパラメータ測定

TTR500シリーズは、ポートごとに独立したRFソースと3つのRFレシーバを備えているため、1ポートまたは2ポートの被測定デバイスで、優れた確度の振幅／位相測定が行えます。TTR500シリーズを使用することで、DUTのすべてのSパラメータ（S11、S12、S21、S22）を測定し、さまざまなフォーマットでデータを表示できます（測定機能については表を参照）。

VectorVu PCの測定機能

掃引のタイプ測定パラメータ
周波数（リニアまたはログ）
セグメント
累乗 		S11、S12、S21、S22
レシーバの絶対レベル
データ表示フォーマットチャンネル／トレース機能
ログ振幅
リニア振幅
位相
展開された位相
群遅延
スミス・チャート
極座標
SWR
実数／虚数 		最大16チャンネル
最大16トレース（1チャンネルあたり）
最大9マーカ／トレース＋基準マーカ
メモリ演算
アベレージング
スムージング
設定／校正データ／トレース・データの保存と読み込み
校正トリガ
応答（反射／伝送）
拡張応答
フル1ポートSOL
フル2ポートSOLT
ユーザ定義校正キット
電子校正 		マニュアル
内部
外部
SCPIコマンド
掃引モードこのドキュメントに記載されたすべての仕様は、ノーマル・モードでテストされた値を示しています。高速モードでは、掃引がより高速に行われますが、確度の低下や不確かさの増加が伴います。解析ツール
高速
ノーマル 		リミット・ライン・テスト
リップル・リミット・テスト
帯域テスト
時間領域／ゲーティング

VectorVu-PCによる効率的な測定と解析

VectorVu-PC（無償でダウンロードが可能）は、業界標準のインタフェースを備えており、誰でも簡単に操作できるため、設計のテストに多くの時間を割り当てることができます。馴染みのあるルック・アンド・フィールで、機器の制御と校正が行えます。タッチスクリーンを搭載した、Windows PC、ラップトップ、タブレットにも対応しています。従来からの一般的なVNAとの互換性を持った、SCPIプログラミング・インタフェースを備えているため、自動テスト・システムにも対応できます。解析および制御には、LabViewの計測器ドライバも使用できます。詳細は、TTR500シリーズ・プログラマ・マニュアルを参照してください。

オフライン・シミュレーション・モードによる効率的なデータ解析

VectorVu-PCは、シミュレーション・モードを備えており、TTR500シリーズに接続しなくても、Sパラメータの解析が行えます。テスト現場で取り込んだデータがあれば、どこにいても解析できます。一部の人しかTTR500シリーズを使用できないときも、チームやクラスでデータを共有できます。

EDAシミュレーション・ツールにも対応

VectorVu-PCでは、Touchstone（S1P、S2P）ファイル・フォーマットもサポートしており、シミュレーション・モードにより、Sパラメータ・データのインポートおよびエクスポートが行えます。これらのフォーマットを使用することで、一般的なEDAシミュレーション・ツールともデータを共有できます。

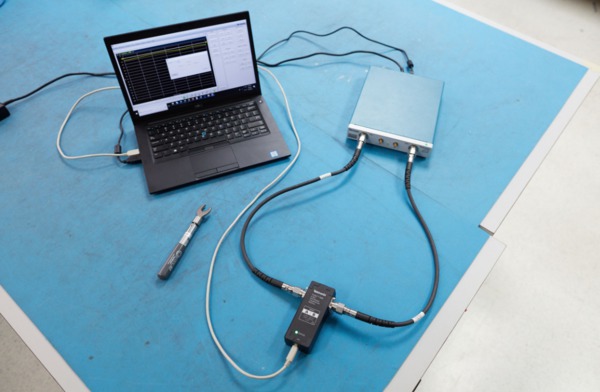

電子校正のサポートによるテストの効率化

テクトロニクスTCAL™ 500は、当社のベクトル・ネットワーク・アナライザをすばやく、簡単、正確に校正できるツールです。従来のメカニカル校正キットを使用した場合と比較して、校正時間が約半分に短縮されます。従来の校正キットでは、接続してボタンを押すという手順を8回繰り返す必要がありましたが、TCAL™ 500では接続は2回、ボタンを押すのは1回のみです。TCAL™ 500は、高度なスピード、再現性、確度が求められる生産ラインや研究開発施設への導入に最適です。

時間領域測定／ゲーティング機能

時間領域（TDR）測定に対応しており、Sパラメータ・データを時間領域で解析できます。この機能はフィールド・アップグレード可能なソフトウェア・ライセンス・オプションとして提供されます。この機能は、ケーブルやトランスミッション・ラインの障害の検出や位置特定、コネクタやトレースにおけるインピーダンスの変動の解析、フィクスチャやインライン・エレメントによる影響の削除、またはフィルタ調整の簡素化など、さまざまに活用できます。バンドパス、ローパス・インパルス、ローパス・ステップなど、さまざまなスティミュラス・タイプがモデル化されサポートされています。

テクトロニクス：信頼のブランド

70年以上に渡って、テクトロニクスは、さまざまな技術革新の担い手に、業界最先端のソリューションを提供してきました。当社のすべての製品は、世界中に展開するテクニカル・サポートを始めとする、他に類を見ない優れた品質、信頼性、サービス、サポートによって支えられています。

仕様

仕様はすべて、特に断りのないかぎり、保証された許容限界とともに、保証性能を示しています。すべての仕様は、環境温度が18℃～28℃の範囲で有効であり、特に断りのないかぎり、すべての機種に適用されます。

「公称値」は、設計時に目標として設定した機能、または性能を示します。

「代表値」は、全機器の80%が満たすと想定された性能を記述したものであり、特に断りのないかぎり、記載された代表性能が80%の信頼度で発揮されることを示します。代表性能は保証値ではありません。

「代表平均値」は、サンプル機を使用して、調整を実行した直後に測定された平均性能を示します。代表平均性能は保証値ではありません。

一般性能
接続機能
USB 2.0
ソフトウェア
VectorVu-PC™（Windows® 7/8/10、64ビット版が必要）
校正キットを使用した校正後のシステム性能
テクトロニクスTCAL500 35mm SMA型電気校正キット

（TCAL500-35F、TCAL500-35MF、TCAL500-35M）

周波数

指向性

（dB）

ソース・マッチ

（dB）

ロード・マッチ

（dB）

反射トラッキング

（±dB）

伝送トラッキング

（±dB）

300kHz～500kHz－47.5－36.6－470.0620.066
500kHz～2MHz－50.7－39.6－470.0620.042
2MHz～10MHz－50.7－39.6－470.0620.042
10MHz～200MHz－50.7－39.6－470.0620.042
200MHz～1.5GHz－46.6－34.8－37.10.080.073
1.5GHz～3GHz－46.6－34.8－37.10.080.073
3GHz～6GHz－39.7－25.3－360.1660.156
18℃～28℃、校正温度から1℃未満の変化、校正が実施されたのと同じ環境湿度条件
テクトロニクスTCAL500 N型電気校正キット

（TCAL500-NF、TCAL500-NMF、TCAL500-NM）

周波数

指向性

（dB）

ソース・マッチ

（dB）

ロード・マッチ

（dB）

反射トラッキング

（±dB）

伝送トラッキング

（±dB）

300kHz～500kHz－45.8－33.8－470.0620.066
500kHz～2MHz－45.8－36.3－470.0620.042
2MHz～10MHz－45.8－39.1－470.0620.042
10MHz～200MHz－45.8－39.1－470.0620.042
200MHz～1.5GHz－41.5－34.8－37.10.080.073
1.5GHz～3GHz－41.5－34.8－37.10.080.073
3GHz～6GHz－35.7－25.3－350.1660.156
18℃～28℃、校正温度から1℃未満の変化、校正が実施されたのと同じ環境湿度条件
Spinner N型メカニカル校正キット（BN533861）

ユーザ校正：オン

当社の60cmケーブル（012-1765-00または012-1768-00）×2

周波数

指向性

（dB）

ソース・マッチ

（dB）

ロード・マッチ：

インサータブル・デバイス（dB）

M-MまたはF-F、スルーでのロード・マッチ

（dB）

反射トラッキング

（dB）

伝送トラッキング:

インサータブル・デバイス（dB）

300kHz～1MHz－38－34－37－350.080.05
1MHz～10MHz－37－34－37－350.080.02
10MHz～100MHz－37－34－37－350.080.01
100MHz～1GHz－36－34－37－350.080.01
1GHz～3GHz－36－34－37－350.080.02
3GHz～6GHz－36－34－36－350.090.02
18℃～28℃、校正温度から1℃未満の変化、校正が実施されたのと同じ環境湿度条件
Spinner 3.5mmメカニカル校正キット（BN533854）

ユーザ校正：オン

当社の60cmケーブル（012-1769-00または012-1772-00）×2

周波数

指向性

（dB）

ソース・マッチ

（dB）

ロード・マッチ：

インサータブル・デバイス（dB）

M-MまたはF-F、スルーでのロード・マッチ

（dB）

反射トラッキング

（dB）

伝送トラッキング:

インサータブル・デバイス（dB）

300kHz～1MHz－36－33－37－35.50.10.06
1MHz～10MHz－35－33－37－35.50.10.02
10MHz～100MHz－35－33－37－35.50.10.01
100MHz～1GHz－35－33－35－35.50.10.01
1GHz～4GHz－35－33－35－35.50.10.02
4GHz～6GHz－28－28－29－290.220.03
18℃～28℃、校正温度から1℃未満の変化、校正が実施されたのと同じ環境湿度条件
Spinner N型校正キット（BN533844）

ユーザ校正：オン

当社の60cmケーブル（012-1765-00）×2

周波数

指向性

（dB）

ソース・マッチ

（dB）

ロード・マッチ：

インサータブル・デバイス（dB）

M-MまたはF-F、スルーでのロード・マッチ

（dB）

反射トラッキング

（dB）

伝送トラッキング:

（dB）

300kHz～1MHz－32－31－32－310.150.07
1MHz～10MHz－32－31－32－310.150.03
10MHz～100MHz－31－31－32－310.150.01
100MHz～1GHz－31－31－32－310.150.01
1GHz～4GHz－31－31－32－310.150.02
4GHz～6GHz－25－25－26－260.30.04
18℃～28℃、校正温度から1℃未満の変化、校正が実施されたのと同じ環境湿度条件
工場出荷時校正でのシステム性能
ユーザ校正：オフ。工場出荷時校正：オン
周波数

指向性

（dB）

ソース・マッチ

（dB）

ロード・マッチ

（dB）

反射トラッキング

（dB）

伝送トラッキング

（dB）

300kHz～500kHz －25 －25 －4.5 ±1 ±1
500kHz～2MHz －25 －25 －4.5 ±1 ±1
2MHz～10MHz －25 －25 －11 ±1 ±1
10MHz～200MHz －25 －25 －11 ±1 ±1
200MHz～1.5GHz －25 －25 －10 ±1 ±1
1.5GHz～4.5GHz －25 －25 －8 ±1 ±1
4.5GHz～5GHz －25 －25 －7 ±1 ±1
5GHz～6GHz －25 －25 －7 ±1 ±1
周波数
レンジ
TTR503A型
100kHz～3.0GHz
TTR506A型
100kHz～6.0GHz
分解能
1Hz
確度
±7.0ppm、校正後1年間、18℃～28℃
内部リファレンス
周波数
10MHz
初期確度
±10Hz

エージング

±0.9ppm／年
外部リファレンス入力
10MHz ±50Hz
テスト・ポート出力
ダイナミック・レンジ
概要 300kHz～

1MHz

1MHz～

2MHz

2MHz～

200MHz

200MHz～

3GHz

3GHz～

4.5GHz

（TTR506A型のみ）

4.5GHz～6GHz

（TTR506A型のみ）

ダイナミック・レンジ 代表値 112dB117dB 124dB 125dB 123dB 122dB
仕様 - - - 124dB 123dB 122dB
ノイズ･フロア－110dBm/Hz
（－115dBm/Hz未満、代表値） 		－120dBm/Hz未満
（－125dBm/Hz未満、代表値） 		－120dBm/Hz未満
（－125dBm/Hz未満、代表値） 		－125dBm/Hz未満
（－130dBm/Hz未満、代表値） 		－125dBm/Hz未満
（－130dBm/Hz未満、代表値） 		－125dBm/Hz未満
（－130dBm/Hz未満、代表値）
クロストーク（負荷あり）
概要

300kHz～

1MHz

1MHz～

10MHz

10MHz

200MHz

200MHz～

1GHz

1GHz～

2GHz

2GHz～6GHz

（3GHz以上はTTR506A型のみ）

未校正のクロストーク（負荷あり） －85dB－110dB －105dB －120dB －115dB －120dB
校正後のクロストーク（負荷あり）1－90dB－118dB－115dB－125dB－125dB－120dB

1負荷としてSpinner BN533861 （N型、50Ω）を使用して、フル2ポートSOLT校正を行った後

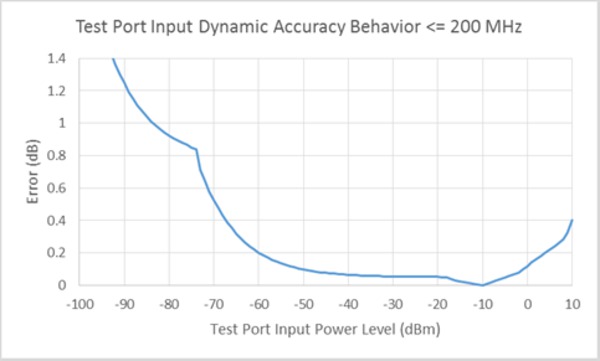

ダイナミック確度／圧縮
ダイナミック確度
受信レベル範囲105MHz2GHz
＋5～10dBm0.65dB0.4dB
0～＋5dBm0.35dB0.2dB
－20～0dBm0.2dB0.15dB
－34～－20dBm0.25dB0.2dB
－50～－34dBm0.35dB0.3dB
－60～－50dBm0.55dB0.45dB
ダイナミック確度（代表平均値）
受信レベル範囲10MHz105MHz350MHz

783.5

MHz

1.083

GHz

2GHz3GHz4GHz5.25GHz6GHz
＋5～10dBm0.4dB0.3dB0.3dB0.3dB0.25dB0.2dB0.2dB0.15dB0.15dB0.15dB
0～＋5dBm0.25dB0.25dB0.1dB0.1dB0.1dB0.05dB0.05dB0.05dB0.05dB0.05dB
－30～0dBm0.15dB0.1dB0.1dB0.1dB0.1dB0.1dB0.1dB0.1dB0.1dB0.1dB
－50～－30dBm0.2dB0.15dB0.15dB0.15dB0.15dB0.15dB0.15dB0.15dB0.15dB0.15dB

最大入力レベルでのテスト・ポートの圧縮レベル
圧縮（入力レベル＋10dBm）：＋5～＋10dBm
周波数 10MHz 105MHz 350MHz

783.5

MHz

1.083

MHz

2GHz 3GHz 4GHz 5.25GHz 6GHz
圧縮 0.4dB 0.4dB 0.3dB 0.25dB 0.25dB 0.2dB 0.2dB 0.2dB 0.2dB 0.2dB
トレース・ノイズ 1、代表値
 300kHz～200MHz 200MHz～6GHz
振幅 0.008dB RMS 0.006dB RMS
位相 0.05° RMS 0.04° RMS

11 kHz IF BW、出力パワー10dBm、スルー接続で測定

温度安定度 1、代表値
 300kHz～3GHz 3GHz～6GHz
振幅 0.008dB/℃ 0.015dB/℃
位相 0.1°／℃ 0.2°／℃

110Hz IF BW、出力パワー0dBm、スルー接続で測定

レシーバの最大入力レベル
 DC10MHz未満10MHz～6GHz
動作時入力±24 V10dBm10dBm
非破壊入力± 30V15dBm20dBm
出力レベル校正
メーカ サポートされるパワー・センサ
テクトロニクスUSBパワー・センサ PSM3000シリーズ
PSM4000シリーズ
PSM5000シリーズ
Keysight USBパワー・センサ U848xシリーズ
U2020シリーズ
U2000シリーズ
ローデ・シュワルツUSBパワー・センサ NRP-Zパワー・センサ
NRP-xxS/SNパワー・センサ
コネクタ
前面パネル

名称機能概要
Port 1VNA測定ポート1N型コネクタ（Fe）
Port 2VNA測定ポート2N型コネクタ（Fe）
LO ALO A入力／出力SMA型コネクタ（Fe）
LO BLO B入力／出力SMA型コネクタ（Fe）
電源電源インジケータ赤／緑のLED
後部パネル

名称機能仕様コネクタ
Bias 1ポート1バイアス・ティー接続±24VDC
最大±200mA		BNCコネクタ（Fe）
Bias 2ポート2バイアス・ティー接続
Ref Out10MHzリファレンス出力10MHz±60Hz
5dBm以上
Ref In10MHzリファレンス入力10MHz ±50Hz
－5dBm～＋10dBm
Triggerトリガ入力TTL
±Edge、±Level
持続時間が250μS以上（最長10mS）
Aux Sync外部トリガTTL
DC入力電源4.752～5.25VDC2.5 x 5.5 x 9.5mm（バレル・コネクタ）
中心電極：＋
USB 2.0USBコネクタ（コンピュータとの接続に使用）USB 2.0USB 2.0 Bコネクタ
電源
当社部品番号 入力 出力
119-8763-01  100～240V AC、50/60Hz
IEC60320 C14準拠のレセプタクル 		＋5V±1%
最大4A
VectorVu-PC™ソフトウェア
システム要件
 CPU メモリ ドライブ
最大構成 Intel® Core™ i7 8GB SSD
推奨 Intel® Core™ i3 8GB SSD
最小 Intel® Core™ i3 8GB HDD
オペレーティング・システム：Windows® 7以降、64ビット版
物理特性

奥行：28.58cm

幅：20.64cm

高さ：4.45cm

質量：1.59kg

環境および安全性
温度

動作時：＋5℃～＋50℃

非動作時：－40℃～71℃

湿度（動作時）

＋10～30℃の温度範囲で5～80%±5%RH（相対湿度）

＋30～40℃で5～75%±5% RH

＋40～＋50℃で5～45%±5% RH

結露なし

高度

動作時：5,000m

非動作時：15,240m

ダイナミクス
振動

動作時：0.31GRMS、5～500Hz、3軸（10分／軸）

非動作時：2.46GRMS、5～500Hz、3軸（10分／軸）

衝撃

動作時：ハーフサインの機械的衝撃、ピーク振幅：30g、持続時間：11msec、各軸方向に3回、合計18回

非動作時：ハーフサインの機械的衝撃、ピーク振幅：40g、持続時間：11msec、各軸方向に3回、合計18回

機械的強度

ベンチで使用時の強度（動作時）：MIL-PRF-28800F Class 3に準拠

ベンチで使用時の強度（非動作時）：MIL-PRF-28800F Class 2に準拠

ご注文の際は以下の型名をご使用ください。

型名
TTR503A
USBベクトル・ネットワーク・アナライザ、100kHz～3GHz
TTR506A
USBベクトル・ネットワーク・アナライザ、100kHz～6GHz
ソフトウェア・ライセンス・オプション
VVPC-TDR-NL
ライセンス、時間領域／ゲーティング機能ソフトウェア（VVPC/TTR500用）、ノード・ロック
VVPC-TDR-FL
ライセンス、時間領域／ゲーティング機能ソフトウェア（VVPC/TTR500用）、フローティング
電源プラグ・オプション
Opt.A0
北米仕様電源プラグ（115 V、60 Hz）
Opt.A1
ユニバーサル欧州仕様電源プラグ（220 V、50 Hz）
Opt.A2
イギリス仕様電源プラグ（240 V、50 Hz）
Opt.A3
オーストラリア仕様電源プラグ（240 V、50 Hz）
Opt.A5
スイス仕様電源プラグ（220 V、50 Hz）
Opt.A6
日本仕様電源プラグ（100 V、50/60 Hz）
Opt.A10
中国仕様電源プラグ（50 Hz）
Opt.A11
インド仕様電源プラグ（50 Hz）
Opt.A12
ブラジル仕様電源プラグ（60 Hz）
Opt.A99
電源コードなし
サービス・オプション
Opt.C3
3年標準校正（納品後2回実施）
Opt.C5
5年標準校正（納品後4回実施）
Opt.D1
英文試験成績書
Opt.D3
3年試験成績書（Opt. C3と同時発注）
Opt.D5
5 年試験成績書（Opt. C5 と同時発注）
Opt.G3
3年間ゴールド・サービス・プラン
Opt.G5
5年間ゴールド・サービス・プラン
Opt.R5
5年保証期間
Opt. R5DW

製品保証期間1年＋4年の延長保証 （製品購入時に5年保証開始）

保証
3年保証
アクセサリ
キャリング・ケースおよびラックマウント
概要 名称
TTR500シリーズ用ハード・キャリング・ケース TTR500TRANSIT
TTR500シリーズ用ラックマウント・キット TTR500RACK
校正キット
概要 名称
TCAL500自動校正モジュール、6GHz、3.5mmメス・コネクタ（ハード・キャリング・ケース、トルク・レンチ付き） TCAL500-35F
TCAL500自動校正モジュール、6GHz、3.5mmオス＋3.5mmメス・コネクタ（ハード・キャリング・ケース、トルク・レンチ付き） TCAL500-35MF
TCAL500自動校正モジュール、6GHz、3.5mmオス・コネクタ（ハード・キャリング・ケース、トルク・レンチ付き） TCAL500-35M
TCAL500自動校正モジュール、6GHz、N型メス・コネクタ（ハード・キャリング・ケース、トルク・レンチ付き） TCAL500-NF
TCAL500自動校正モジュール、6GHz、N型オス＋N型メス・コネクタ（ハード・キャリング・ケース、トルク・レンチ付き） TCAL500-NMF
TCAL500自動校正モジュール、6GHz、N型オス・コネクタ（ハード・キャリング・ケース、トルク・レンチ付き） TCAL500-NM
7/16型SOLTメカニカル校正キット、0～7.5GHz（Spinner BN 53 38 40） CALMECH-716
N型SOLTメカニカル校正キット、0～18GHz（Spinner BN 53 38 61） CALMECH-N
3.5mmSOLTメカニカル校正キット、0～32GHz（Spinner BN 53 38 54） CALMECH-35MM
7/16型SOLTメカニカル校正キット（MF Thruオプション）、0～7.5GHz（Spinner BN 75 63 01 R000） THRU-716-FM
N型SOLTメカニカル校正キット（MF Thruオプション）、0～18GHz（Spinner BN 533918R000） THRU-N-FM
3.5mmSOLTメカニカル校正キット（MF Thruオプション）、0～32GHz（Spinner BN 533769R000） THRU-35MM-FM
3.5mm（f）SOLT 4-in-1キット CALSOLT35F
3.5mm（m）SOLT 4-1キット CALSOLT35M
7/16型（f）SOLT 4-in-1キット CALSOLT716F
7/16型（m）SOLT 4-in-1キット CALSOLT716M
N型（f）SOLT 4-in-1キット CALSOLTNF
N型（f）SOLT 4-in-1キット、75Ω CALSOLTNF-75
N型（m）SOLT 4-in-1キット CALSOLTNM
N型（m）SOLT 4-in-1キット、75Ω CALSOLTNM-75
ケーブル
概要 部品番号
ケーブル、堅牢、位相安定、Nコネクタ（m）－Nコネクタ（m）、60cm 012-1768-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－Nコネクタ（f）、60cm 012-1765-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－Nコネクタ（m）、1m 012-1767-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－Nコネクタ（f）、1m 012-1766-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－Nコネクタ（m）、1.5m 012-1746-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－Nコネクタ（f）、1.5m 012-1745-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－7/16型（f）、60cm 012-1747-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－7/16型（m）、60cm 012-1752-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－7/16型（m）、1m 012-1750-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－7/16型（f）、1m 012-1748-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－7/16型（m）、1.5m 012-1751-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－7/16型（f）、1.5m 012-1749-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－DIN 9.5型（f）、60cm 012-1753-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－DIN 9.5型（m）、60cm 012-1758-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－DIN 9.5型（m）、1m 012-1756-00
ケーブル、堅牢、位相安定、Type-Nコネクタ（m）－DIN 9.5型（f）、1m 012-1754-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－DIN 9.5型（m）、1.5m 012-1757-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－DIN 9.5型（f）、1.5m 012-1755-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－TNCコネクタ（m）、60cm 012-1762-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－TNCコネクタ（f）、60cm 012-1761-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－TNCコネクタ（m）、1m 012-1763-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－TNCコネクタ（f）、1m 012-1759-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－TNCコネクタ（m）、1.5m 012-1764-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－TNCコネクタ（f）、1.5m 012-1760-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－SMAコネクタ（m）、60cm 012-1772-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－SMAコネクタ（f）、60cm 012-1769-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－SMAコネクタ（m）、1m 012-1773-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－SMAコネクタ（f）、1m 012-1770-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－SMAコネクタ（m）、1.5m 012-1774-00
ケーブル、堅牢、位相安定、Nコネクタ（m）－SMAコネクタ（f）、1.5m 012-1771-00
アダプタ
概要 部品番号
アダプタ、同軸、50Ω、Nコネクタ（f）－Nコネクタ（f） 013-0410-00
アダプタ、同軸、50Ω、Nコネクタ（m）－Nコネクタ（f） 013-0411-00
アダプタ、同軸、50Ω、Nコネクタ（m）－Nコネクタ（m） 013-0412-00
アダプタ、同軸、50Ω、Nコネクタ（m）－7/16型（m） 013-0402-00
アダプタ、同軸、50Ω、Nコネクタ（m）－7/1型（f） 013-0404-00
アダプタ、同軸、50Ω、Nコネクタ（m）－DIN 9.5型コネクタ（m） 013-0403-00
アダプタ、同軸、50Ω、Nコネクタ（m）－DIN 9.5型コネクタ（f） 013-0405-00
アダプタ、同軸、50Ω、Nコネクタ（m）－SMAコネクタ（f） 013-0406-00
アダプタ、同軸、50Ω、Nコネクタ（m）－SMAコネクタ（m） 013-0407-00
アダプタ、同軸、50Ω、Nコネクタ（m）－TNCコネクタ（f） 013-0408-00
アダプタ、同軸、50Ω、Nコネクタ（m）－TNCコネクタ（m） 013-0409-00
  		• 当社はSRI Quality System RegistrarによりISO 9001およびISO 14001に登録されています。
    		製品は、IEEE規格488.1-1987、RS-232-Cおよび当社標準コード＆フォーマットに適合しています。

    評価対象の製品領域： 電子テストおよび測定器の計画、設計／開発および製造。


    70W-61132-1
