USB 2.0デコード、トリガ、コンプライアンス・テスト・ソフトウェア

このアプリケーションは、USBベースの組込みシステムを設計しするエンジニア、USB 2.0規格に対する物理レイヤを検証するエンジニアのための包括的な統合ツールです。DPO/DSA/MSO70000C/D/DX/SXシリーズ、DPO7000Cシリーズ、5シリーズMSO、MSO/DPO5000シリーズ、MDO4000／MDO3000シリーズのオシロスコープでサポートされます。

主な特長
  • USB 2.0コンプライアンス・テスト
    • USB 2.0検証のための自動コンプライアンス・テスト
    • MSO/DPO5000シリーズ、DPO7000Cシリーズ、DPO/DSA/MSO70000C/D/DX/SXシリーズ・オシロスコープ用
  • SR-USB USBのトリガ、解析
    • USB 2.0と3.0の自動トリガ、デコード
    • MSO/DPO5000シリーズ、DPO7000Cシリーズ、DPO/DSA/MSO70000C/D/DXシリーズ・オシロスコープ用
  • 5-SRUSB2 USBのトリガ、解析
    • USB 2.0の自動トリガ、デコード
    • 5シリーズMSO用
  • DPO4USB型USB 2.0のトリガ、解析
    • USB 2.0の自動トリガ、デコード、サーチ
    • MDO4000シリーズ・オシロスコープ用
  • MDO3USB型USB 2.0のトリガ、解析
    • USB 2.0の自動トリガ、デコード、サーチ
    • MDO3000シリーズ・オシロスコープ用
アプリケーション
  • ロースピードUSB 2.0
  • フルスピードUSB 2.0
  • ハイスピードUSB 2.0
  • SuperSpeed USB 3.0（トリガ／解析）

製品概要

テクトロニクスUSB2.0のコンプライアンス・テストアプリケーション(Opt. USB2)とテクトロニクスのオシロスコープを使用すると、USB-IFで規定されているUSB 2.0機器のコンプライアンス・テストを1回のボタン操作で実行できます。USBソフトウェアによってコンプライアンス・テストを自動化できるため、エンジニアは作業ベンチ上で必要なテストを効率的に、確実に行うことができます。

DPO4USB型シリアル・アプリケーション・モジュールを装備したテクトロニクスMDO4000シリーズ・オシロスコープ、MDO3USB型シリアル・アプリケーション・モジュールを装備したMDO3000シリーズ、5-SRUSB2アプリケーションを装備した5シリーズMSO、およびSR-USBアプリケーションを装備したMSO/DPO5000シリーズ、DPO7000Cシリーズ、DPO/DSA/MSO70000C/D/DXシリーズのオシロスコープは、ロースピード、フルスピード、ハイスピード、スーパースピードのUSBバス用のトリガ、デコード、サーチを提供することで、USBベースの組込みシステムの検証やデバッグにおけるUSB 2.0と3.0の波形を容易に解析することができます。MDO3USB型は、ロースピード、フルスピード、ハイスピードのUSBバスの自動デコードとサーチ、およびロースピードとフルスピードのバスへのトリガが行えます。DPO4USB型は、ロースピード、フルスピード、ハイスピードのUSBバスの自動トリガ、デコード、サーチが行え、高速で効率的な検証とデバッグが可能になります。

USB2－USB 2.0物理レイヤの自動コンプライアンス・テスト

USBのコンプライアンス・テストには、次のような測定上の問題点があります。

  • USB-IF（USB Implementers Forum, Inc.）認証のロゴを製品/パッケージに付けるためには、USB-IFで推奨されているすべてのコンプライアンス・テストをすばやく、正確に実行する必要があります。
  • これらの電気信号の特性評価には、ロースピード、フルスピード、ハイスピードのホスト、デバイス、およびハブのマスク・テストおよびパラメータ・テストが含まれています。
  • 信号の速度は、1.5 Mbps（ロースピード）から480 Mbps（ハイスピード）までです。


USBによるコンプライアンス・テストの例

USB2は、次のような項目を含むUSB2.0シリアル・バス検証のための自動コンプライアンス・テストを実行します。

  • USB2.0コンプライアンス・テストのためにUSB-IFテストに完全準拠
  • 自動アイ・ダイアグラム解析により、標準USB-IFアイマスクまたはカスタム・マスクの信号品質を検証
  • 各種テスト向け自動オシロスコープセットアップにより、時間のかかる手動セットアップが不要に。
  • 包括的なテストのフィクスチャにより、広範囲に及ぶテストのセットアップや信号へのアクセスが簡単に。
  • ハイスピードテスト:信号品質、レシーバの感度、チャープ、リセット、ハイスピードからのリセット、スリープ・モードからのリセット、レジューム、スリープ・モード、パケット・パラメータ、およびモノトニシティ・テスト
  • レシーバ感度に対する自動信号ジェネレータによりテストが簡易化
  • オンラインヘルプの説明でテスト手順が分かりやすく
  • ユーザー構成の測定によりトレランステストを制限
  • Windows 7（64ビット）およびWindows 10（64ビット）のオペレーティング・システムに対応


信号品質テストの測定選択メニュー

USB2アプリケーションは、USB 2.0の物理レイヤ検証において、結果表示を伴う合否テストをすばやく実行します。テスト結果の統計情報を使えば、詳細な解析も可能です。ユーザ定義可能な測定リミットとカスタム・マスク・テストは、設計のトレランス・テストにも役立ちます。

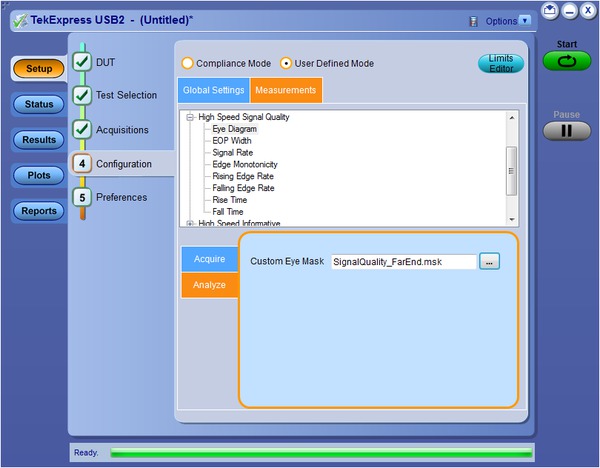

ハイスピード信号品質のカスタム・マスクの選択

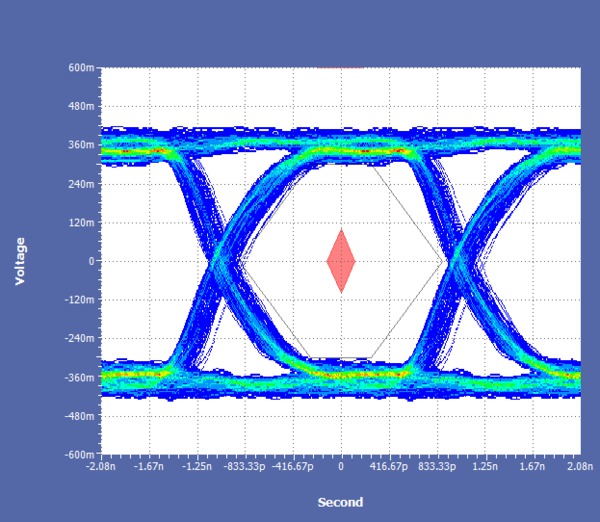

カスタム・マスク（赤）と標準のUSB-IFマスク（黒）の比較

USB2コンプライアンス・テスト・フィクスチャ

テクトロニクスTDSUSBFテスト・フィクスチャ・セットでは、ロースピードとフルスピードの信号品質、突入電流、ドロップ/ドループ、レシーバ感度、インピーダンス測定テストのためのプロービングが行えます。このTDSUSBFテスト・フィクスチャ・セットは別途お求めいただく必要があります。

USB-IFのハイスピード信号品質フィクスチャ・セット（USB2SIGQUAL）では、アイ・ダイアグラムやその他の信号品質測定を行うために必要なSMAベースの接続を実行できます。USB-IFのUSB 2.0 /3.0ドロップ-ドループ・フィクスチャ（USB2/3_DD）では、ホストまたはハブ（VBusを供給するダウンストリーム・ポート）のテスト中に電圧ドロップとドループのレベルをテストするのに十分な負荷が提供されます。



TDSUSBF型USB 2.0テスト・フィクスチャ・セット



USB2SIGQUALハイスピード信号品質テスト・フィクスチャ・セット（USB-IFから購入可能）



USB-IFループ-ドロップ・フィクスチャ（USB-IFから購入可能）

SR-USB USB 2.0と3.0のトリガ／解析

USBベースの組込みシステム設計のデバッグには、測定／解析時に次のような複雑な問題があります。

  • 特定のUSBのアドレスとデータの取込み
  • さまざまな分野のエンジニア、技術者が理解できるようなフォーマットによるUSBメッセージの表示
  • 組込みシステムのUSBメッセージとアナログ／デジタル信号の時間相関関係
  • USBトラフィックの長い時間ウィンドウを取込み、取込んだデータから特定のイベント検出

SR-USBアプリケーション・ソフトウェアは、MSO/DPO5000シリーズ、DPO7000Cシリーズ、またはDPO/DSA/MSO70000C/D/DXシリーズ・オシロスコープにインストールでき、以下の機能を含むUSB 2.0/3.0シリアル・バス組込みシステムの強力なデバッグ・ツールとなります。

  • USB 2.0のロースピード、フルスピード、ハイスピード信号の自動シリアル・トリガ／デコード
  • SuperSpeed USB 3.0信号（8B/10B）のシリアル・トリガ／デコード
  • アドレス、データなど、USBバスの重要な要素にトリガ可能
  • 各メッセージの重要な要素すべてをデコード。 1、0を数える必要なし
  • メッセージを定義することで、長いメモリ長を検索可能
  • デコードされたバス動作をタイムスタンプ付のフォーマットでイベント・テーブルに表示できるため、システム動作をすばやく把握可能
USBシリアル・トリガ

シンク、リセット、サスペンド／レジューム、特定のアドレスおよびエンドポイントにおけるトークン（アドレス）パケット、任意のデータ、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガします。


USBフルスピード・バスの特定のPIDにトリガした例。特定のトークン(アドレス)やデータ・パケットの内容などにトリガでき、希望のイベントをすばやく取込み可能。

USBシリアル・デコード

SR-USBアプリケーションにより、USBバスを構成する個々の信号に沿ってわかりやすく表示でき、パケットの開始と終了、同期、PID、データ、CRC、エラーなどのサブパケット・コンポーネントを容易に認識することができます。

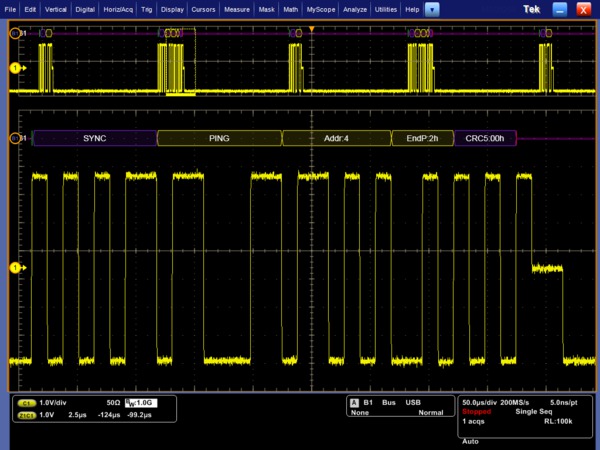

シリアル信号の同期、PID、CRC、終了のコンポーネントを示すロースピードUSBバスの色識別デコード表示



複数のデジタル・フォーマットにおけるバスの内容を自動的に表示したハイスピードUSBバスのデコード表示



複数のレイヤを同時に表示するUSB 3.0バス表示

波形を読みとり、手作業でデコードするのは時間のかかる作業です。波形からクロック数を数えて各ビットが1か0かを判定したり、各ビットをバイトにまとめてHex値を判断したりすることも面倒な作業です。オシロスコープにSR-USBアプリケーションを装備すれば、作業が飛躍的に楽になります。MSO/DPO5000シリーズ、DPO7000Cシリーズ、またはDPO/DSA/MSO70000C/D/DXシリーズをインストールすると、バスの各パケットをデコードし、バス波形とともにHex、バイナリ、またはASCIIで値を表示することができます。

USB 2.0のイベント・テーブル表示

デコードされたパケット・データがバス波形上で見えるだけでなく、取込んだすべてのパケットを、ロジック・アナライザのようにリスト形式で見ることができます。 パケットにはタイムスタンプが付き、時間、PID、アドレス、ペイロード、エラーなど、コンポーネントごとにカラムとして連続にリスト表示されます。


イベント・テーブル表示では、デコードされたすべてのパケット情報がタイムスタンプ情報と共に表示される

USB 2.0のサーチ機能

USBのパケット・コンテンツ・トリガは特定のイベントを検出するのに非常に便利な機能ですが、取込んだ後、そのイベント周辺のデータまでは解析できません。 従来は波形をマニュアルでスクロールし、ビットを数え変換して、イベントの原因を探しました。 SR-USBアプリケーションをインストールすると、シリアル・パケットの内容を定義すれば、取込んだ後でも自動的にデータを検索することができます。 検出されたイベントには検索マークが付きます。 各マークへの移動は、オシロスコープ前面パネルの（←）ボタン、（→）ボタンを押すだけです。

5-SRUSB2 USB 2.0のトリガ／解析

USBベースの組込みシステム設計のデバッグには、測定および解析時に次のような複雑な問題があります。

  • 特定のUSBのアドレスとデータの取込み
  • さまざまな分野のエンジニア、技術者が理解できるような多様なフォーマットによるUSBメッセージの表示
  • 組込みシステムのUSBメッセージとアナログ／デジタル信号の時間相関関係
  • USBトラフィックの長い時間ウィンドウを取込み、取込んだデータから特定のイベント検出

オプションの5-SRUSB2アプリケーション・ソフトウェアは、5シリーズMSOにインストールでき、USB2.0シリアル・バスが組み込まれたシステムの強力なデバッグ・ツールとなります。

  • USB 2.0のロースピード、フルスピード、ハイスピードの自動シリアル・トリガ／デコード
  • アドレス、データなど、USBバスのすべての重要な要素にトリガ可能
  • 各USBメッセージの重要な要素すべてをデコード。1、0を数える必要はありません。
  • ユーザ定義の条件を使って長い波形取込みを検索し、特定のメッセージを検索可能
  • デコードされたシリアルバスをタイムスタンプ付の表形式で測定結果表に表示できるため、システム動作をすばやく把握可能
USBシリアル・トリガ

同期、リセット、サスペンド/レジューム、特定のアドレスおよびエンドポイントにおけるトークン（アドレス）パケット、任意のデータコンテンツ、ハンドシェイク・パケット、スペシャル・パケット、およびエラー等でトリガします。


USBハイスピード・バスの特定のトークン（アドレス）を取り込むためのトリガ・セットアップ。特定のトークン（アドレス）やデータ・パケットの内容でトリガするなど、希望のイベントをすばやく確実に取り込むトリガ一式。

USB 2.0シリアル・デコード

5-SRUSB2アプリケーションにより、USBバスを構成する個々の信号に沿ってわかりやすく表示でき、パケットの開始と終了、同期、PID、データ、CRC、エラーなどのサブパケット・コンポーネントを容易に認識することができます。

手動で波形をデコードするのは大変ですか?オシロスコープに5-SRUSB2アプリケーションを装備すれば、作業が飛躍的に楽になります。USBバスのセットアップが終わったら、5シリーズMSOは、バスの各パケットを自動的にデコードし、Hex、バイナリ、またはASCIIをバス波形で表示することができます。

USB 2.0測定結果表

デコードされたパケット・データがバス波形上で見えるだけでなく、取込んだすべてのパケットを、ソフトウェアのリストのように表形式で見ることができます。パケットにはタイムスタンプが付き、時間、PID、アドレス、ペイロード、エラーなど、コンポーネントごとにカラムとして連続にリスト表示されます。

結果表にすべてのUSB HSパケット情報をタイムスタンプ情報と共に表示



USB 2.0のサーチ機能

USBのパケット・コンテンツ・トリガリングは特定のイベントを切り分けるのに非常に便利な機能ですが、取込んだ後、そのイベント周辺のデータまでは解析できません。どうしますか?従来は波形をマニュアルでスクロールし、ビットを数え変換して、イベントの原因を探しました。5-SRUSB2アプリケーションをインストールすると、オシロスコープを有効化し、シリアル・パケットの内容などユーザー定義条件で取り込んだデータを自動検索できます。検出されたイベントには検索マークが付きます。オシロスコープ前面パネルの（←）ボタンや（→）ボタンを押すだけで、各マーク間をすばやく移動することができます。


Wave Inspectorの自動検索機能により、すべての特定のバス要素が見つかります（この場合はNAK）。

DPO4USB/MDO3USB型－USB 2.0トリガ/解析

USBベースの組込みシステム設計のデバッグには、測定および解析時に次のような複雑な問題があります。

  • 特定のUSBのアドレスとデータの取込み
  • さまざまな分野のエンジニア、技術者が理解できるような多様なフォーマットによるUSBメッセージの表示
  • 組込みシステムのUSBメッセージとアナログ/デジタル信号の時間相関関係
  • USBトラフィックの長い時間ウィンドウを取込み、取込んだデータから特定のイベント検出

MDO4000シリーズのオシロスコープに実装されたオプションのDPO4USBモジュール、またはMDO3000シリーズのオシロスコープに実装されたオプションのMDO3USB アプリケーションモジュールは、次を含むUSB 2.0シリアルバスを備えた組み込みシステムをデバッグするための堅牢なツールセットを提供します。

  • ロースピード、フルスピード、およびハイスピード（DPO4USBのみ）のUSB 2.0信号用の自動シリアルトリガ
  • ロースピード、フルスピード、およびハイスピードのUSB 2.0信号用の自動シリアルデコードと検索機能
  • アドレス、データ等のUSBバスのすべての重要要素のトリガ
  • 各USBメッセージのすべての重要要素のデコード1、0を数える必要はありません。
  • ユーザー定義の条件を使って長い波形取込みを検索し、特定のメッセージを検索可能
  • デコードされたシリアルバスをタイムスタンプ付の表形式でイベント・テーブルに表示できるため、システム動作をすばやく把握可能
USB 2.0のシリアル・トリガ

シンク、リセット、サスペンド／レジューム、特定のアドレスおよびエンドポイントにおけるトークン（アドレス）パケット、任意のデータ、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガします。

USB 2.0デコード

DPO4USB/MDO3USB型USBシリアル・アプリケーション・モジュールは個々の信号を高いレベルで組み合わせて表示でき、パケットの始まりと終わり、同期、PID、データ、CRC、エラーなどのサブパケットを容易に識別することができます。


USBフルスピード・バスの特定のPIDにトリガした例。特定のトークン（アドレス）、データ・パケットの内容などにトリガでき、希望のイベントをすばやく取込むことができるトリガ一式



複数のデジタル・フォーマットにおけるバスの内容を自動的に表示したハイスピードUSBバスのデコード表示。

波形を読みとり、手作業でデコードするのは時間のかかる作業です。波形からクロック数を数えて各ビットが1か0かを判定したり、各ビットをバイトにまとめてHex値を判断したりすることも面倒な作業です。オシロスコープにUSBトリガリングと解析アプリケーション・モジュールを装備すれば、作業が飛躍的に楽になります。USBバスをセットアップすることで、MDO4000またはMDO3000のシリーズはバスの各パケットをデコードし、バス波形とともにHex、バイナリ、またはASCIIで値を表示することができます。

USB 2.0のイベント・テーブル表示

デコードされたパケット・データがバス波形上で見えるだけでなく、取込んだすべてのパケットを、ロジック・アナライザのようにリスト形式で見ることができます。 パケットにはタイムスタンプが付き、時間、PID、アドレス、ペイロード、エラーなど、コンポーネントごとにカラムとして連続にリスト表示されます。


イベント・テーブル表示では、デコードされたすべてのパケット情報がタイムスタンプ情報と共に表示される

USB 2.0のサーチ機能

USBのパケット・コンテンツ・トリガは特定のイベントを検出するのに非常に便利な機能ですが、取込んだ後、そのイベント周辺のデータまでは解析できません。 従来は波形をマニュアルでスクロールし、ビットを数え変換して、イベントの原因を探しました。 USBシリアル・アプリケーション・モジュールをインストールすると、シリアル・パケットの内容を定義すれば、取込んだ後でも自動的にデータを検索することができます。 検出されたイベントには検索マークが付きます。 各マークへの移動は、オシロスコープ前面パネルの（←）ボタン、（→）ボタンを押すだけです。 検索結果はタイムスタンプ付の検索マーク・テーブルに表示することも可能で、CSVファイルにエクスポートできます。

仕様

機器対応表
オシロスコープ 概要
MSO5034/B型
DPO5034/B型
MSO5054/B型
DPO5054/B型
MSO5104/B型
DPO5104/B型
DPO7054C型
DPO7104C型 		USB 2.0コンプライアンス：ロースピードおよびフルスピードのUSB
MSO5204/B型
DPO5204/B型
DPO7254C型
DPO7354C型
すべてのDPO/DSA/MSO70000C/D/DX/SXシリーズ 		USB 2.0コンプライアンス：ロースピード、フルスピード、ハイスピードのUSB
テスト・オプション
USBのテスト対象
ホスト、ハブ、デバイス
信号品質テスト
アイ・ダイアグラム・テスト、ジッタ（JK、KJ、連続）、クロスオーバ電圧レンジ、信号レート、EOP幅、立上りエッジ・レート、立下りエッジ・レート
ハイスピード・テスト
レシーバ感度、チャープ、リセット、レジューム、ハイスピードからのリセット、スリープ・モードからのリセット、パケット・パラメータ、エッジ・モノトニシティ・テスト
突入電流チェック
突入領域における電荷、キャパシタンスのリスト表示
ドループ・テスト
ドループ電圧
スピード選択
ロースピード（LS）、フルスピード（FS）、ハイスピード（HS）
信号の向き
アップストリーム、ダウンストリーム
テスト・ポイントの選択
近端、遠端
レポート作成フォーマット
MHTML、PDF、CSVフォーマット
SR-USB
機器対応表
オシロスコープ 概要
MSO5034/B型
DPO5034/B型
MSO5054/B型
DPO5054/B型
DPO7054C型 		トリガ／デコード： ロースピード、フルスピードUSB
MSO5104/B型
DPO5104/B型
MSO5204/B型
DPO5204/B型 		トリガ／デコード： ロースピード、フルスピード、ハイスピードUSB
DPO7104C型
DPO7254C型
DPO7354C型 		デコード： ロースピード、フルスピード、ハイスピードUSBトリガ： ロースピード、フルスピードUSB
すべてのDPO/DSA/MSO70000C/D/DXシリーズ デコード： ロースピード、フルスピード、ハイスピード、SuperSpeed（8B/10B）USB
トリガ： ロースピード、フルスピードUSB
バス設定オプション
USB対応
ロースピード、フルスピード： すべてのMSO/DPO5000、DPO7000C、DPO/DSA/MSO70000C/D/DXシリーズ

ハイスピード： MSO/DPO5204/B、MSO/DPO5104/B、DPO7354C、DPO7254C、DPO7104C、DPO/DSA/MSO70000C/D/DXシリーズのみ

SuperSpeed： DPO/DSA/MSO70000C/D/DXシリーズのみ

ソース
シングルエンド
アナログ・チャンネル1～4

演算チャンネル1～4

デジタル・チャンネルD0～D15（MSO5000シリーズ、MSO70000C/DXシリーズのみ）

差動
アナログ・チャンネル1～4

演算チャンネル1～4

推奨プローブ
ロースピード、フルスピード： シングルエンドまたは差動プローブ

ハイスピード／SuperSpeed： 差動プローブ

利用可能なアドレス／データ・フォーマット
16進、バイナリ、10進

10進： フレームとアドレス

16進またはASCII： データ

表示モード
バス
バスのみ
バスと波形
バス波形とデジタル波形の同時表示
イベント・テーブル
デコードされたパケット・データを表形式で表示
バス・トリガ・オプション
トリガおよび/またはサーチの条件
ロースピード
同期、リセット、スリープ・モード、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーのトリガおよびサーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、Hex、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。データの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット 任意のスペシャル・タイプ、リザーブ
エラーPIDチェック、CRC5、CRC16、ビット・スタッフィング
フルスピード
同期、リセット、スリープ・モード、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーのトリガおよびサーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、Hex、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。データの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、PRE、リザーブ
エラーPIDチェック、CRC5、CRC16、ビット・スタッフィング
ハイスピード
同期、リセット、スリープ・モード、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーのトリガおよびサーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、Hex、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1、DATA2、MDATA。データの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能。
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL、NYET
スペシャル・パケット任意のスペシャル・タイプ、ERR、SPLIT、PING、リザーブ。指定可能なSPLITパケット・コンポーネントは次の通りです。ハブ・アドレス
スタート/コンプリート－Don’t Care、スタート（SSPLIT）、コンプリート（CSPLIT）
ポート・アドレス
スタート/エンド・ビット－Don’t Care、コントロール／バルク/インタラプト（フルスピード・デバイス、ロースピード・デバイス）、アイソクロナス（データは、Middle、Data is End、Data is Start、Data is All）
エンドポイント・タイプ－Don’t Care、コントロール、アイソクロナス、バルク、インタラプト
エラーPIDチェック、CRC5、CRC16、任意
スーパースピード
オーダード・セット、キャラクタ、シンボル、エラーにトリガ/サーチ
パケット・タイプ概要
オーダード・セットSKP、DPPSTART、DPPEND、DPPABORT
キャラクタK28.1（SKP）、K28.5（COM）、またはその他のユーザ定義（8B/10B）
シンボルユーザ定義（正、負、またはディスパリティ）
エラーキャラクタまたはディスパリティ
バス・デコード
USBデータ・レート
ロースピード： 1.5 Mbps

フルスピード： 12 Mbps

ハイスピード： 480 Mbps

スーパースピード： 5 Gbps

デコード表示
スタート（緑のバー）

PID（黄色のパケット）

データ（シアンのパケット）

CRC（紫のパケット）

ストップ（赤のバー）

5-SRUSB2
機器対応表
オシロスコープ 概要
MSO54 opt. 5-BW-350
MSO54 opt. 5-BW-500
MSO56 opt. 5-BW-350
MSO56 opt. 5-BW-500
MSO58 opt. 5-BW-350
MSO58 opt. 5-BW-500  		トリガとデコード：ロースピードとフルスピードのUSB
MSO54 opt. 5-BW-1000
MSO54 opt. 5-BW-2000
MSO56 opt. 5-BW-1000
MSO56 opt. 5-BW-2000
MSO58 opt. 5-BW-1000
MSO58 opt. 5-BW-2000  		トリガとデコード：ロースピード、フルスピード、とハイスピードのUSB
バス設定オプション
USB対応
ロースピードおよびフルスピード：帯域幅が350 MHzまたは500 MHzのすべての5シリーズMSOモデル

ハイスピード：帯域幅が1 GHzまたは2 GHzのすべての5シリーズMSOモデル

ソース
シングルエンド
アナログ・チャンネル

デジタル・チャンネル

アクティブな演算チャンネル

アクティブなリファレンス波形

差動
アナログ・チャンネル

アクティブな演算チャンネル

アクティブなリファレンス波形

推奨プローブ
ロースピードおよびフルスピード：シングルエンドまたは差動

ハイスピード：差動

利用可能なアドレス/データ・フォーマット
Hex、バイナリ、10 進

10 進：フレームとアドレス

HexまたはASCII：データ

表示モード
バス
バスのみ
バスと波形
バス波形とデジタル波形の同時表示
測定結果表
デコードされたパケット・データを表形式で表示
バス・トリガ・オプション
トリガおよび/またはサーチの条件
ロースピード
同期、ハンドシェイク・パケット、スペシャル・パケット、エラーのトリガ/サーチの条件。トークン（アドレス）パケット、データ・パケット、リセット、スリープ・モード、レジューム、パケットの終わり。
パケットのタイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（≦、＜、＝、＞、≧、≠）、特定の値、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、Hex、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。1～16バイトのデータは特定の値（≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、PRE、リザーブ。
エラーPIDチェック・ビット、トークンCRC5、データCRC16、ビットスタッフィング
フルスピード
同期、ハンドシェイク・パケット、スペシャル・パケット、エラー、トークン（アドレス）パケット、データ・パケット、リセット、スリープ・モード、レジューム、パケットの終わりのトリガおよびサーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、Hex、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。1～16バイトのデータは特定の値（≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、PRE、リザーブ。
エラーPIDチェック・ビット、トークンCRC5、データCRC16、ビット・スタッフィング
ハイスピード
同期、ハンドシェイク・パケット、スペシャル・パケット、エラー、トークン（アドレス）パケット、データ・パケット、リセット、スリープ・モード、レジューム、パケットの終わりのトリガおよびサーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。SOFトークンのフレーム番号は、バイナリ、Hex、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1、DATA2、MDATA。また、1～16バイトのデータは特定のデータ値（≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能。
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL、NYET
スペシャル・パケット任意のスペシャル・タイプ、ERR、SPLIT、PING、リザーブ。指定可能なSPLITパケット・コンポーネントは次の通りです。
ハブ・アドレス
スタート/コンプリート－Don’t Care、スタート（SSPLIT）、コンプリート（CSPLIT）
ポート・アドレス
スタート/エンド・ビット－Don’t Care、コントロール／バルク/インタラプト（フルスピード・デバイス、ロースピード・デバイス）、アイソクロナス（データは、Middle、Data is End、Data is Start、Data is All）
エンドポイント・タイプ－Don’t Care、コントロール、アイソクロナス、バルク、インタラプト
エラーPIDチェック、CRC5、CRC16、任意
デコード表示
スタート（緑のバー）

PID（黄色のパケット）

データ（シアンのパケット）

CRC（紫のパケット）

ストップ（赤のバー）

DPO4USB型
機器対応表
オシロスコープ 概要
MDO4000/Bシリーズ、MSO4000/Bシリーズ、DPO4000シリーズの100MHz、350MHz、500MHz機種 1トリガ／デコード： ロースピード、フルスピード
MSO4104型 DPO4104型1トリガ： ロースピード、フルスピード デコード： ロースピード、フルスピード、ハイスピード
MSO/DPO4000Bシリーズ、MDO4000/Bシリーズの1GHz機種 トリガ／デコード： ロースピード、フルスピード、ハイスピード

1シリアル番号がC020000未満で、シリアル・トリガ・ハードウェアのアップデートがインストールされていないDPO4000シリーズ製品（Bシリーズ以外）はサポートされません。

バス設定オプション
USB2.0対応
ロースピード、フルスピード： すべてのMDO/MSO/DPO4000シリーズ

ハイスピード： 1 GHzのアナログ・チャンネル帯域を持った機種

ソース
シングルエンド
アナログ・チャンネル1～4

デジタル・チャンネルD0～D15（MDOシリーズ、MSOシリーズのみ）

差動
アナログ・チャンネル1～4

演算チャンネル

リファレンス・チャンネル1～4

推奨プローブ
ロースピード、フルスピード： シングルエンドまたは差動プローブ

ハイスピード： 差動プローブ

スレッショルド・プリセット
ロースピード、フルスピード： シングルエンド（D+： 1.4V、D-： －1.4V）、差動（ハイ： 1.4 V、ロー： -1.4 V）

ハイスピード： 差動（ハイ： 100 mV、ロー： -100 mV）

利用可能なアドレス／データ・フォーマット
16進、バイナリ、10進

10進： フレームとアドレス

16進またはASCII： データ

ディスプレイ・モード
バス
バスのみ
バスと波形
バス波形とデジタル波形の同時表示
イベント・テーブル
デコードされたパケット・データを表形式で表示
バス・トリガ・オプション
トリガ／サーチ
ロースピード
シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。 SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。データの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、リザーブ
エラーPIDチェック、CRC5、CRC16、ビット・スタッフィング
フルスピード
シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。 SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。データの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、PRE、リザーブ。
エラーPIDチェック、CRC5、CRC16、ビット・スタッフィング
ハイスピード
シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。 SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1、DATA2、MDATA。データの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能。
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL、NYET
スペシャル・パケット任意のスペシャル・タイプ、ERR、SPLIT、PING、リザーブ。 指定可能なSPLITパケット・コンポーネント： ハブ・アドレス
スタート／コンプリート－Don’t Care、スタート（SSPLIT）、コンプリート（CSPLIT）
ポート・アドレス
スタート／エンド・ビット－Don’t Care、コントロール／バルク／インタラプト（フルスピード・デバイス、ロースピード・デバイス）、アイソクロナス（データは、Middle、Data is End、Data is Start、Data is All）
エンドポイント・タイプ－Don’t Care、コントロール、アイソクロナス、バルク、インタラプト
エラーPIDチェック、CRC5、CRC16
バス・デコード
USBデータ・レート
ロースピード： 1.5 Mbps

フルスピード： 12 Mbps

ハイスピード： 480 Mbps

デコード表示
スタート（緑のバー）

PID（黄色のパケット）

データ（シアンのパケット）

CRC（紫のパケット）

ストップ（赤のバー）

MDO3USB型
機器対応表
オシロスコープ 概要
MDO3000シリーズの100MHz、200MHz、350MHz、500MHz機種 トリガ／デコード： ロースピード、フルスピード
MDO3000シリーズの1GHz機種 トリガ： ロースピード、フルスピード
デコード： ロースピード、フルスピード、ハイスピード
バス設定オプション
USB2.0対応
ロースピード、フルスピード： すべてのMDO3000シリーズ

ハイスピード： 1 GHzのアナログ・チャンネル帯域を持った機種

ソース
シングルエンド
アナログ・チャンネル1～4

デジタル・チャンネルD0～D15（MSOオプションを持った機種のみ）

差動
アナログ・チャンネル1～4

演算チャンネル

リファレンス・チャンネル1～4

推奨プローブ
ロースピード、フルスピード： シングルエンドまたは差動プローブ

ハイスピード： 差動プローブ

スレッショルド・プリセット
ロースピード、フルスピード： シングルエンド（D+： 1.4V、D-： －1.4V）、差動（ハイ： 1.4 V、ロー： -1.4 V）

ハイスピード： 差動（ハイ： 100 mV、ロー： -100 mV）

利用可能なアドレス／データ・フォーマット
16進、バイナリ、10進

10進： フレームとアドレス

16進またはASCII： データ

ディスプレイ・モード
バス
バスのみ
バスと波形
バス波形とデジタル波形の同時表示
イベント・テーブル
デコードされたパケット・データを表形式で表示
バス・トリガ・オプション
トリガ／サーチ
ロースピード
シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。 SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。データの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、リザーブ
エラーPIDチェック、CRC5、CRC16、ビット・スタッフィング
フルスピード
シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。 SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1。データの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL
スペシャル・パケット任意のスペシャル・タイプ、PRE、リザーブ。
エラーPIDチェック、CRC5、CRC16、ビット・スタッフィング
ハイスピード
シンク、リセット、サスペンド、レジューム、パケットの終了、トークン（アドレス）パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ／サーチ
パケット・タイプ概要
トークン・パケット任意のトークン・タイプ、SOF、OUT、IN、SETUP。アドレスの条件（特定の値との≦、＜、＝、＞、≧、≠）、または範囲の内外でトリガ可能。 SOFトークンのフレーム番号は、バイナリ、16進、符号なし10進、Don't Careデジットで指定可能
データ・パケット任意のデータ・タイプ、DATA0、DATA1、DATA2、MDATA。データの条件（特定のデータ値との≦、＜、＝、＞、≧、≠）または範囲の内外でトリガ可能。
ハンドシェイク・パケット任意のハンドシェイク・タイプ、ACK、NAK、STALL、NYET
スペシャル・パケット任意のスペシャル・タイプ、ERR、SPLIT、PING、リザーブ。 指定可能なSPLITパケット・コンポーネント： ハブ・アドレス
スタート／コンプリート－Don’t Care、スタート（SSPLIT）、コンプリート（CSPLIT）
ポート・アドレス
スタート／エンド・ビット－Don’t Care、コントロール／バルク／インタラプト（フルスピード・デバイス、ロースピード・デバイス）、アイソクロナス（データは、Middle、Data is End、Data is Start、Data is All）
エンドポイント・タイプ－Don’t Care、コントロール、アイソクロナス、バルク、インタラプト
エラーPIDチェック、CRC5、CRC16
バス・デコード
USBデータ・レート
ロースピード： 1.5 Mbps

フルスピード： 12 Mbps

ハイスピード： 480 Mbps

デコード表示
スタート（緑のバー）

PID（黄色のパケット）

データ（シアンのパケット）

CRC（紫のパケット）

ストップ（赤のバー）

ご注文の際は以下の型名をご使用ください。

USB2
USB 2.0物理レイヤ・コンプライアンス・テスト・アプリケーション
型名 新しく計測器をご購入の場合 製品アップグレードの場合 フローティング・ライセンス
MSO/DPO5000シリーズ Opt. USB2 DPO-UP, Opt. USB2 DPOFL-USB2
DPO7000Cシリーズ Opt. USB2 DPO-UP, Opt. USB2 DPOFL-USB2
DPO/DSA/MSO70000C/D/DX/SXシリーズ Opt. USB2 DPO-UP, Opt. USB2 DPOFL-USB2
SR-USB
USBトリガおよび解析アプリケーション
型名 新しく計測器をご購入の場合 製品アップグレードの場合 フローティング・ライセンス
MSO/DPO5000シリーズ Opt. SR-USB DPO-UP Opt. SR-USB DPOFL-SR-USB
DPO7000Cシリーズ Opt. SR-USB DPO-UP Opt. SR-USB DPOFL-SR-USB
DPO/DSA/MSO70000C/D/DXシリーズ Opt. SR-USB DPO-UP Opt. SR-USB DPOFL-SR-USB
5-SRUSB2
USB 2.0トリガリングおよび解析アプリケーション
型名 新しく計測器をご購入の場合 製品アップグレードの場合 フローティング・ライセンス
5シリーズMSO Opt. 5-SRUSB2 SUP5-SRUSB2 -
DPO4USB
USB 2.0トリガリングおよび解析アプリケーション
型名 新しく計測器をご購入の場合 製品アップグレードの場合 フローティング・ライセンス
MDO4000シリーズ DPO4USB DPO4USB -
MDO3USB

USB 2.0トリガ／解析アプリケーション
型名 新規にオシロスコープをご発注の場合 製品をアップグレードする場合 フローティング・ライセンス
MDO3000シリーズ MDO3USB MDO3USB -
推奨アクセサリ
アクセサリ
TDSUSBF
USB 2.0テスト・フィクスチャ・セット
AWG5202型、またはAWG5204型、またはAWG5208型、またはAWG5000Cシリーズ、またはAWG7000Cシリーズ、またはAWG70000Aシリーズ
レシーバ感度テスト用の任意波形ジェネレータ、信号ソース。5×のアッテネータが必要
USB2SIGQUAL
USB-IFハイスピード信号品質テスト・フィクスチャ・セット（USB-IFで入手可能、詳しくはUSB.orgをご参照ください）
USB2/3_DD
USB-IFドループ-ドロップ・フィクスチャ（USB-IFで入手可能、詳しくはUSB.orgをご参照ください）
SR-USB

推奨プローブ、必要なプローブ・アダプタの詳細については、当社ウェブ・ サイト（http://jp.tek.com/probes）をご参照ください。

5-SRUSB2

推奨プローブ、必要なプローブ・アダプタの詳細については、当社ウェブ・ サイト（http://jp.tek.com/probes）をご参照ください。

DPO4USB

推奨プローブ、必要なプローブ・アダプタの詳細については、当社ウェブ・ サイト（http://jp.tek.com/probes）をご参照ください。

MDO3USB

推奨プローブ、必要なプローブ・アダプタの詳細については、当社ウェブ・ サイト（http://jp.tek.com/probes）をご参照ください。

関連情報

当社は、HSIC（High Speed Inter-Chip）およびUSB 3.1を含むさまざまなUSBテスト・ソリューションをご用意しています。製品の詳細、最新の技術情報のダウンロードについては、当社ウェブ・サイト（http://jp.tek.com/technology/usb）をご参照ください。

USBソリューションのアップデート、機器ソフトウェアの最新のアップグレードについては、当社ウェブ・サイト（http://jp.tek.com/downloads）をご参照ください。

  		•
    		当社はSRI Quality System RegistrarによりISO 9001およびISO 14001に登録されています。


    61Z-26136-12
