PA3000型パワー・アナライザ・データ・シート
4チャンネル、多相AC/DCパワーアナライザ
このデータ・シートの製品は、テクトロニクスでは販売終了となっています。
Tektronix Encoreプレミアム再生品を見るbr/>
上記製品のサポートと保証のステータスをチェックする
テクトロニクスのPA3000型は、優れた電力変換効率が求められる単相/三相製品および設計に最適な1~4チャンネルのパワー解析ソリューションです。Level VI、ENERGY STAR、CEC、IEC 62301、CQC-3146といった地域/国際標準規格に準拠したテストを行い、電力効率、エネルギー消費、電気性能をすばやく表示、解析、文書化できます。
主な特長と仕様
- 1~4チャンネルによる単相/三相アプリケーションのサポート
- 10mWに対応した待機電力測定
- 周波数帯域:1MHz
- サンプル・レート:1MS/s
- A/Dコンバータ:16ビット
- 高調波解析:最大100次
- 基本電圧/電流確度:±0.04%
- 30Armsおよび600Vrms Cat II(2,000Vpk)までの測定が可能
- USBおよびLANインタフェースを装備(GPIBはオプション)
- 無償のPWRVIEWソフトウェア
- 測定値、波形、高調波、電力積算プロットなどを直感的に読み取れるフル・カラーのグラフィカル・ディスプレイを装備
研究/開発および検証に不可欠なパワー測定ツール
- 優れた確度により、外部AC/DC電源の効率に関するLevel VI規格に準ずるテストにも最適
- インテグレータ・モードによる専用のエネルギー消費テスト機能により、ENERGY STARやCECなどの規格に準拠したテストが可能
- IEC 62301規格の待機電力要件に準拠したフル・コンプライアンス・テストに最適なソリューション
- 1MHzの周波数帯域により、CQC-3146のLEDモジュールのエネルギーに関する認定要件のテストが可能なだけでなく、より高い基本周波数を持つ設計の高調波解析にも対応可能
- 高調波、周波数、スター/デルタ計算など、50種類以上の測定機能を標準装備
- 複数のアナログ/デジタル入力を備えており、熱電対、速度センサ、トルク・センサなどのセンサ・データに対応可能
- 外部トランスデューサ給電量の±15V電源を内蔵しており、高電流アプリケーションにも最適
アプリケーション
- AC/DC電源およびLEDドライバ
- 家電製品
- UPSシステム、インバータ、およびDC/AC変換システム
- 無線バッテリ充電
- 三相モータ/駆動
AC/DC電源およびLEDドライバ
効率、待機電力、高調波、突入電流、および力率などの入力電力パラメータのテストが行われます。PA3000型のグラフィカルなカラー・ディスプレイとPWRVIEWソフトウェアにより、それらのテストを実施する際の生産性が向上します。

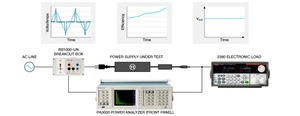

AC/DC電源およびLEDドライバのテスト構成と測定結果の例
効率性テスト
- 0.04%という優れた基本電圧/電流確度により、さまざまな規制/規格に対応するための高度な効率性テストや、設計の漸次的な変更を行うことが可能
- 1~4チャンネルを同時に使用することにより、2つの電源の比較テストが可能
- 広いダイナミック・レンジ(90μA~30A)により、無負荷から全負荷まで、広範なテストに対応可能

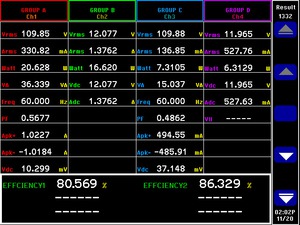

2台のAC/DC電源に対して同時に効率性の比較テストの実施が可能
待機電力テスト
- 90μAの電流を測定する機能を備えており、低電力設計に不可欠な10mWの待機電力のテストが可能
- IEC 62301 ED 2.0に準拠した待機電力のフル・コンプライアンス・テストに必要なデバイスの不確実性評価が可能
- 長時間のアベレージングにより、安定した待機電力測定が可能
- アップレンジ・モードによりギャップのない測定が可能

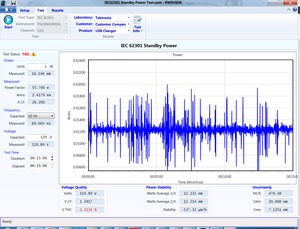

PWRVIEWにより、IEC 62301 EN 2.0に準拠した待機電力のフル・コンプライアンス・テストが可能
高調波解析
- 最大100次の電圧/電流高調波解析
- THDおよび歪率の測定が容易

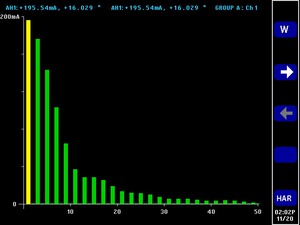

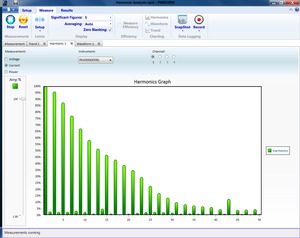

最大100次の高調波テスト
リミット/仕様テスト
- 無償のPWRVIEWソフトウェアでカスタム・リミットをセットアップすることにより、リミット値を設定するための規格/仕様テストが可能
カスタム・リミットの設定により、すべての測定パラメータについて独自のリミット・チェックの作成が可能
突入電流テスト
- MIN/MAXホールド機能と1MS/sのサンプル・レートにより、インラッシュ・イベントのテストが可能

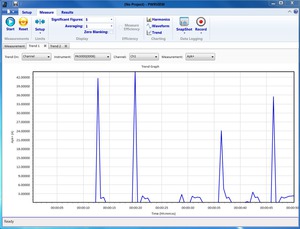

トレンド・チャートおよびMIN/MAXホールド機能によるインラッシュ・イベント・テスト
入力パワー解析
- 力率、クレスト・ファクタ、THDなど、50種類以上のパラメータに対応
- 1MS/sのサンプル・レート(連続)により、非正弦波信号においても正確でギャップのない入力パワー解析が可能
家電製品
消費エネルギーや待機電力などのテストが行われます。PA3000型の内蔵テスト・モードを使用することにより、テストのセットアップが簡素化されます。
家電製品のテスト構成と測定結果の例
エネルギー消費テスト
- 専用のエネルギー消費(インテグレータ)モードにより、自宅やオフィスでの家電製品のテストを簡単にセットアップできる
- PWRVIEWのアップレンジ機能により、ギャップのないエネルギー消費テストが可能
- 長時間のモニタリングに便利なインテグレーション/トレンド・チャート
- 1~4チャンネルによる複数製品の同時テスト

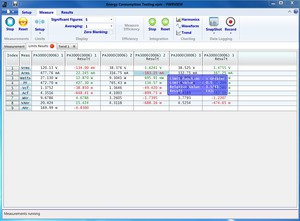

エネルギー消費テスト
待機電力テスト
- 90μAという微小電流も測定可能で、幅広いレンジに対応できるため、家電製品の待機電力のテストにも最適
- IEC 62301に準拠した待機電力のフル・コンプライアンス・テストに必要なデバイスの不確かさ評価が可能
- 長時間のアベレージングにより、安定した待機電力測定が可能
- アップレンジ・モードによりギャップのない測定が可能

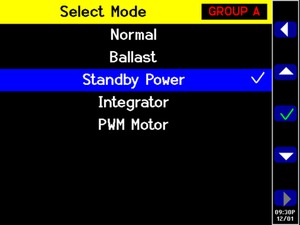

待機電力テスト・モードおよびインテグレータ・モード
太陽光発電用インバータ/UPSシステム
システム効率テストや単相または三相出力波形の解析などを行う必要があります。PA3000型では、長時間のデータ・ロギングが可能であり、PWRVIEWソフトウェアまたはUSBメモリ・スティックにデータを保存できます。

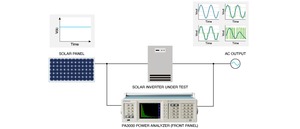

太陽光発電用インバータ/UPSシステムのテスト構成と測定結果の例
システム効率のテスト
- 最大4つのチャンネルにより、UPSシステムまたは太陽光発電用インバータのすべての電力変換段を同時に測定可能
- 優れた基本確度(AC:0.04%、DC:0.05%)により、すべての電力変換段において正確な測定が可能
- 90μA~30Aの電流を直接測定できるため、さまざまな負荷のテストに対応可能
- 高確度電流トランスデューサを利用できるため、キロワット・レンジの高出力デバイスのテストにも対応可能
- 波形表示により単相および三相システムのすべての位相を同時にモニタリングできる

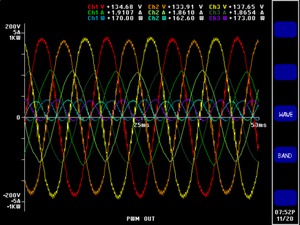

三相波形表示
出力電圧/パワー解析(単相および三相)
- 単相/三相システム用の各種の結線方式がデフォルトで用意されており、複雑な電圧/電力パラメータのセットアップやテストを簡単に行える
- 三相3線(3V3A)構成では、スター/デルタ変換により、線間電圧、ラインと中性線間の電圧、および相電流または中性線電流の測定が可能
- 電圧のクレスト・ファクタ、VTHD、および最大100次の高調波の測定により、さまざまな負荷条件における出力電圧の解析が可能
- PWRVIEWソフトウェアのトレンド・チャートによる長時間のモニタリング
- USBフラッシュ・ドライブまたはPRWVIEWソフトウェアを介したデータ・ロギングにより、長時間に及ぶ追跡データの記録が可能

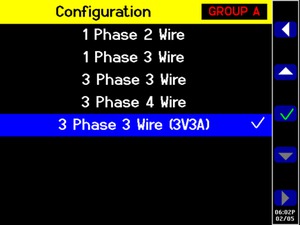

デフォルトの結線方式の選択
自動車用有線/ワイヤレス・バッテリ充電
効率性解析や高調波解析などのテストが行われます。PA3000型は最大4チャンネルに対応しているため、ワイヤレス充電(トランスミッタおよびレシーバ)のそれぞれの電力変換段ごとに電力テストを行えます。

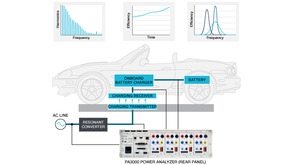

自動車用ワイヤレス・バッテリ充電のテスト構成と測定結果の例
効率テスト
- 優れた基本確度(AC:0.04%、DC:0.05%)により、バッテリ充電のすべての電力変換段において正確な測定が可能
- 30Aの内部シャントと高確度電流トランスデューサにより、キロワット・レンジの高出力デバイスのテストにも対応
- 後部パネルに装備された±15Vの電源コネクタにより電流トランスデューサへの給電が可能
- 最大4チャンネルに対応しており、ワイヤレス充電(トランスミッタおよびレシーバ)のそれぞれの電力変換段ごとに電力テストを行うことが可能
- PWRVIEWソフトウェアとPA3000型の演算関数により、専用の効率測定機能を簡単にセットアップ可能
- 1MHzの帯域幅により高確度な実効値/効率の測定が可能で、高周波トランスミッタ/レシーバのパワー信号にも最適
高調波解析
- 1MHzの帯域幅により、トランスミッタおよびレシーバでKHzレベルの基本周波数が使用されているワイヤレス充電の高調波解析にも対応可能
- 電圧、電流、および最大100次の電源高調波(THDおよび歪率)による入出力信号の歪みの解析が可能
三相モータ駆動
出力パワー、効率性、高調波解析などのテストが行われます。PA3000型のPWRVIEWソフトウェアでは、ウィザード形式のセットアップにより、三相3線式や三相4線式のテストを簡単に構成できます。

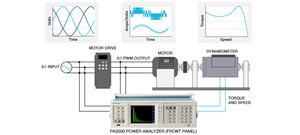

三相モータ駆動のテスト構成と測定結果の例
出力電力
- 専用のPWMモータ駆動モードによる出力電圧波形のテスト
- PWMモードでは、高周波サンプリングとデジタル・フィルタによりキャリア周波数を除去してモータの周波数を検出しながら、測定にはすべてフィルタ前のデータを使用可能
- 定常状態における出力の三相電力測定に最適
効率テスト
- PWRVIEWソフトウェアのアプリケーション・ウィザードとPA3000型の演算関数により、モータ駆動の効率性の測定を簡単にセットアップできる
- 三相3線構成を使用することにより、4つのチャンネルで三相入力/出力を簡単に測定できるため、システム効率の解析に最適
- 定格±10Vの4つのアナログ入力と帯域幅1MHzの2つのカウンタ入力により、トルクおよびスピードを測定できるため、機械システム全体の効率を測定可能
- 30Aの内部シャントと高確度電流トランスデューサにより、キロワット・レンジの高出力デバイスのテストにも対応
- 後部パネルに装備された±15Vの電源コネクタにより電流トランスデューサへの給電が可能

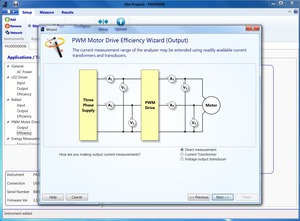

PWRVIEWソフトウェアのPWM Motor Efficiency Wizardの画面
高調波解析
- 0.1Hz~1MHzの周波数を正確に検出できるため、低速から高速までさまざまな速度のモータの周波数/高調波測定が可能
- 電圧、電流、および最大100次の電源高調波(THDおよび歪率)を測定できるため、入出力信号の歪みの解析や発熱による信号への影響の観測が可能
PWRVIEWによる高調波解析
PWRVIEW PCソフトウェア
PWRVIEWは、PA3000型の機能を補完、拡張するWindows PC用のソフトウェア・アプリケーションです。PWRVIEWを使用することにより、次の機能を利用できます。
- 機器の通信ポート(USB、LAN、GPIB、RS-232)経由でPA3000 型と通信する
- リモートで機器の設定を変更する
- 機器からユーザ定義のハイ/ロー・リミット波形、高調波バー・チャート、プロットを含む測定データを、リアルタイムで転送、表示、保存する
- 一定期間の測定データまたは手動トリガにより取込んだデータを記録する
- 複数のPA3000型機器と同時に通信し、データをダウンロードする
- 電力変換効率や他の値を計算する式を作成する
- 測定データを .csv フォーマットでエクスポートし、他のアプリケーションでインポートする
- ウィザード形式のインタフェースを使用して、主なアプリケーション用に、簡単に機器の設定、データ収集、レポート生成を自動化する
- IEC62301, Edition 2.0およびMIL-STD-1399-Section 300Bによる小待機電力の適合性試験を自動的にすべて実行する
- PWRVIEWの詳しい使用法については、内蔵のオンライン・ヘルプをご覧ください。または、テクトロニクスのWebサイトからPDF版をダウンロードしていただけます。www.tek.com/manual/downloadsで、PWRVIEWオンライン・ヘルプ(当社ドキュメント番号 077-1165-00)を参照してください。

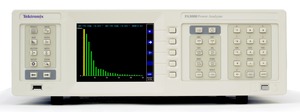

PA3000型の前面パネル

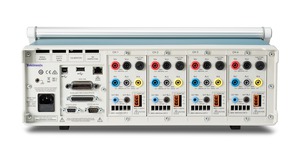

PA3000型の後部パネル(入力チャンネル×4、オプションのGPIBインタフェース)
測定項目
Vrms:電圧実効値 | Acf:電流波高率 | VAHf:基本波VA時 |
Arms:電流実効値 | Vthd:電圧全高調波歪み | VArHf:基本波VAr時 |
Watt:有効電力 | Vdf:電圧歪率 | Vf:基本波実効電圧 |
VA:皮相電力 | Vtif:電圧電話干渉係数 | Af:電流基本波実効値 |
VAr:無効電力 | Athd:電流全高調波歪み | Wf:基本波電力 |
Freq:周波数 | Adf:電流歪み率 | VAf:基本波皮相電力 |
PF:力率 | Atif:電流電話干渉係数 | VArf:基本波無効電力 |
Vpk+:正のピーク電圧 | Z:インピーダンス | PFf:基本波力率 |
Vpk-:負のピーク電圧 | R:抵抗 | Vrng:電圧レンジ |
Apk+:正のピーク電流 | X:リアクタンス | Arng:電流レンジ |
Apk-:負のピーク電流 | Hr:時間 | Vll:線間電圧 |
Vdc:DC電圧 | WHr:積算有効電力量 | Vln:ラインと中性線間の電圧 |
Adc:DC電流 | VAHr:積算皮相電力量 | An:中性線電流(または3p3wの三相電流) |
Vrmn:電圧平均値整流 | VArHr:VAr時 | V Harmonics:電圧高調波 |
Armn:電流平均値整流 | AHr:電流積算値 | A Harmonics:高調波電流 |
Vcmn:電圧平均値整流実効値校正 | Wav:平均有効電力 | W Harmonics:高調波電力 |
Acmn:電流平均値整流実効値校正 | PFav:平均力率 | |
Vcf:電圧波高率 | CVAr:補正VAr |
測定チャンネル
1~4チャンネル、工場において構成可能
電圧接続 (4mm、安全バナナ・ジャック入力) | 最大600Vrms、DC~1MHz、連続最大2,000Vpk、最大クレスト・ファクタ:10 |
30A電流接続(4mm、安全バナナ・ジャック入力) | 最大30Arms、DC~1MHz、連続最大200Apk、最大クレスト・ファクタ:10 最大75Arms、1秒間、繰り返しなし |
1A電流接続(4mm、安全なバナナ・ジャック入力) | 最大1Arms、DC~1MHz、連続最大5Apk、最大クレスト・ファクタ:10 最大2Arms、1秒間、繰り返しなし |
外部電流接続(2mm、安全なバナナ・ジャック入力) | 最大20Vpk、DC~1MHz、連続最大50Vpk、1秒間 |
アナログ・カード用電源出力 | ±15V電源±15V±5%、最大250mA(保護付き)/各アナログ・カード出力 |
各測定チャンネルには、4mmの安全スタッカブル・バナナ・テスト・リードおよび2mmの安全スタッカブル・バナナ・テスト・リードのセットが付属します。 |
仕様
すべての仕様は、特に断らないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。仕様は予告なく変更されることがあります。
PA3000型パワー・アナライザ製品の詳細については、PA3000型パワー・アナライザ機器の仕様ドキュメント(当社ドキュメント番号077-1252-00。www.tek.com/manual/downloadsからダウンロード可能)を参照してください。
電流確度
- Armsの確度
- (45Hz~850Hz)
- 1Aシャント
- (読み値の±0.04%)±レンジの0.04%
- 30Aシャント
- (読み値の±0.04%)±(レンジの0.04%)
- 外部シャント
- (読み値の±0.1%)±(レンジの0.04%)
- Armsの確度、代表値
- (10Hz~45Hz、850Hz~1MHz)
- 1Aシャント
- (読み値の±(0.05+2×10-5×f)%)±(レンジの0.05%)±40μA
- 30Aシャント
- (読み値の±(0.05+2×10-5×f)%)±(レンジの0.05%)±4mA
- 外部シャント
- (読み値の±(0.1+2×10-5×f)%)±(レンジの0.05%)±1.1mV
- Adcの確度
-
- 1Aシャント
- (読み値の±0.05%)±(レンジの0.1%)±100μA
- 30Aシャント
- (読み値の±0.05%)±(レンジの0.1%)±10mA
- 外部Aシャント
- ±(読み値の0.1%)±(レンジの0.1%)±1.1mV
- レンジ
- (ピーク)
- 1Aシャント
- 12.5mA、25mA、50mA、125mA、250mA、500mA、1.25A、2.5A, 5A
- 30Aシャント
- 500mA、1A、2A、5A、10A、20A、50A、100A、200A
- 外部Aシャント
- 50mV、100mV、200mV、500mV、1V、2V、5V、10V、20V
電圧確度
- Vrms(45Hz~850Hz)の確度
- ±(読み値の0.04%)±(レンジの0.04%)
- Vrms(10Hz~45Hz、850Hz~1MHz)の確度、代表値
- ±(0.05 + 1×10(読み値の±(0.05+1×10-5×f)%)±(レンジの0.05%)±20mV
- Vdcの確度
- (読み値の±0.05%)±(レンジの0.1%)±50mV
- レンジ(ピーク)
- 5V、10V、20V、50V、100V、200V、500V、1,000V、2,000V
補足特性
以下の仕様は、本機の機能および性能に関する情報を補完するための補足特性を示したものです。これらの特性/性能は、PA3000型の保証値を示しているのではなく、代表性能について記述したものです。
PA3000型パワー・アナライザ製品の詳細については、PA3000型パワー・アナライザ機器の仕様ドキュメント(当社ドキュメント番号077-1252-00。www.tek.com/manual/downloadsからダウンロード可能)を参照してください。
- 時間確度
- ±0.0125%
- 有効電力(ワット)確度(45Hz~850Hz)
- ±(Vrmsacc×Arms)±(Armsacc×Vrms)
- ワット時の確度
- ±(Wattacc+Houracc)
- 皮相電力(ワット・アンペア)(45Hz~850Hz)
- ±(Vrmsacc×Arms)±(Armsacc×Vrms)
- PF(力率)
- Wacc / VA
- 周波数確度
-
- 0.1Hz~10Hz
- 読み値の0.1%
- 10Hz~1MHz
- 読み値の0.5%
- アナログ入力
-
- レンジ
- 10Vdcレンジ:±1V~±10V
Vdcレンジ:±0.1V~±1V
- 確度
- 読み値の±0.2%±レンジの0.2%±0.005V
- サンプル・レート
- 1000サンプル/秒
インタフェース
- IEEE-488(オプション)
- IEEE Std 488.1に準拠
- RS-232
-
ボー・レート:9,600bps、19,200bps(デフォルト)、38,400bps
8ビット、パリティなし、1ストップ・ビット、ハードウェア・フロー制御
9ピン、オス、D型コネクタ
- Ethernet
-
IEEE 802.3互換、10Base-T
RJ-45コネクタ、リンクおよびアクティビティ・インジケータ付き
TCP/IP接続、ポート5025
- USBデバイス
- USB 2.0互換、フルスピード(12Mb/秒)
一般性能
- EMC
- 欧州EMC指令に準拠
- 安全性
- 欧州低電圧指令に準拠
- 温度
-
- 動作時
- 0~40℃、相対湿度70%(31℃まで)
- 保存時
- -25℃~+65℃
- 高度
- 2,000mまで
- ウォームアップ時間
- 1時間
- 校正期間
- 1年
- 電源
- 100V~240VAC、50Hzまたは60Hz、最大120VA
- トランスデューサ用電源
- ±15V、最大電流:アナログ・カードあたり250mA
- 絶縁耐力
-
主電源インレット(対地の電圧線 +中性線):1.5kVAC
電圧測定入力:対地2kVpk
電流測定入力:対地2kVpk
- 寸法
-
- ハンドルおよび脚を含む
-
14.6cm× 45cm×33.5cm(高さ×幅×奥行)
- ハンドルおよび脚を含まない
-
13.2cm×42cm×33.5cm(高さ×幅×奥行)
- 質量
- 9.5kg – 4チャンネルの機器(GPIBオプションを装備した場合)
- 保証期間
- 3年間
ご注文の際は以下の型名をご使用ください。
PA3000
PA3000型は、ご発注時に以下のいずれかのオプションをご指定いただく必要があります。
- Opt. 1CH
- 1入力モジュールを装備
- Opt. 2CH
- 2入力モジュールを装備
- Opt. 3CH
- 3入力モジュールを装備
- Opt. 4CH
- 4入力モジュールを装備
スタンダード・アクセサリ
- リード・セット(入力モジュールごとに1本)
- 各国ごとの電源ケーブル
- 外部電流トランスデューサ用電源出力
- USBホスト/デバイス・インタフェース・ケーブル
- 計量標準総合センターへのトレーサビリティと、ISO9001 品質システム登録を文書化した校正証明書
- 3年保証期間
オプション
- Opt. GPIB
- GPIBインタフェース
言語オプション
言語オプションを指定のこと以下の翻訳版マニュアルをテクトロニクスのWebサイトからダウンロードできます。- フランス語(当社ドキュメント番号 077115300)
- ドイツ語(当社ドキュメント番号 077115400)
- 日本語(当社ドキュメント番号 077115500)
- 韓国語(当社ドキュメント番号 07711600)
- 簡体字中国語(当社ドキュメント番号 077115700)
- スペイン語(当社ドキュメント番号 077116000)
- ポルトガル語(当社ドキュメント番号 077116100)
電源ケーブルのオプション
- Opt.A0
- 北米仕様電源プラグ(115 V、60 Hz)
- Opt.A1
- ユニバーサル欧州仕様電源プラグ(220 V、50 Hz)
- Opt.A2
- イギリス仕様電源プラグ(240 V、50 Hz)
- Opt.A3
- オーストラリア仕様電源プラグ(240 V、50 Hz)
- Opt.A4
- 北米仕様電源プラグ(240V、50Hz)
- Opt.A5
- スイス仕様電源プラグ(220 V、50 Hz)
- Opt.A6
- 日本仕様電源プラグ(100 V、50/60 Hz)
- Opt.A10
- 中国仕様電源プラグ(50 Hz)
- Opt.A11
- インド仕様電源プラグ(50 Hz)
- Opt.A12
- ブラジル仕様電源プラグ(60 Hz)
- Opt.A99
- 電源コードなし
サービス・オプション
- Opt.C3
- 3年標準校正(納品後2回実施)
- Opt.C5
- 5年標準校正(納品後4回実施)
- Opt.D1
- 英文試験成績書
- Opt.D3
- 3年試験成績書(Opt. C3と同時発注)
- Opt.D5
- 5 年試験成績書(Opt. C5 と同時発注)
- Opt.G3
- 3年間ゴールド・サービス・プラン
- Opt.G5
- 5年間ゴールド・サービス・プラン
推奨アクセサリ
- BB1000-UN
- ブレークアウト・ボックス(ユニバーサル仕様、120V/240V)
- CT-60-S
- 固定コアの電流トランスデューサ、AC/DC、高確度、最大60A
- CT-200-S
- 固定コアの電流トランスデューサ、AC/DC、高確度、最大200A
- CT-1000-S
- 固定コアの電流トランスデューサ、AC/DC、高確度、最大1,000A
- CT-100-M
- 固定コアの電流トランスデューサ、AC/DC、ホール効果、最大100A
- CT-200-M
- 固定コアの電流トランスデューサ、AC/DC、ホール効果、最大200A
- CT-1000-M
- 固定コアの電流トランスデューサ、AC/DC、ホール効果、最大1,000A
- CL200
- 電流クランプ、1A~200A、当社パワーアナライザ用、ACのみ
- CL1200
- 電流クランプ、0.1A~1,200A、当社パワーアナライザ用、ACのみ
- PA-LEADSET
- 当社パワー・アナライザ用交換用リードセット(1チャンネル用リード・セット)
詳細については、アクセサリのデータ・シート(ドキュメント番号:55Z-30309-0)を参照してください。
