デジタル・ストレージ・オシロスコープ

仕様

すべての仕様は、特に断らないかぎり、保証値を表します。すべての仕様は、特に断らないかぎり、すべての機種に適用されます。

モデル概要

¹2mV/divにおける帯域は20MHz（全機種）。TPS2024B型では、200MHz帯域は5mV/divでの代表値。0～40℃の動作時温度、10mV/div以上で200MHzを保証。0～50℃の動作時温度、10mV/ div以上における帯域は180MHz。

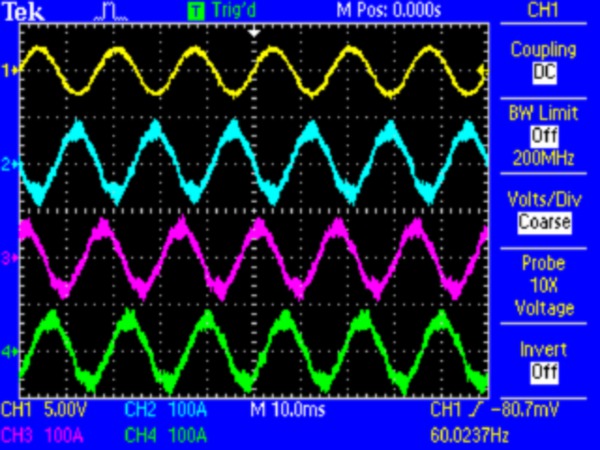

垂直軸システム

レコード長

2.5kポイント

垂直軸分解能

8ビット（ノーマルまたはアベレージング）

垂直軸感度

2mV～5V/div（全機種共通、校正された微調節機能付）

DC垂直軸確度

±3%

垂直軸ズーム

ライブ波形や停止波形の垂直軸方向の拡大縮小が可能

最大入力電圧（1MΩ）

300V rms CAT II（BNC信号－BNCシェル）_​

フローティング電圧

600V rms CAT II（BNCシェル－大地グランド）_​

ポジション・レンジ

±1.8V（2mV～200mV/div）

±45V（200mV～5V/div）

帯域リミット

20MHz

リニア・ダイナミック・レンジ

±5div

入力インピーダンス

1MΩ±2%（20pF）

入力カップリング

AC、DC、GND

水平軸システム

時間軸レンジ

TPS2012B型	TPS2014B型	TPS2024B型
5ns～50s/div	5ns～50s/div	2.5ns～50s/div

時間軸確度

50ppm

水平ズーム

ライブ波形や停止波形の水平方向の拡大／縮小が可能

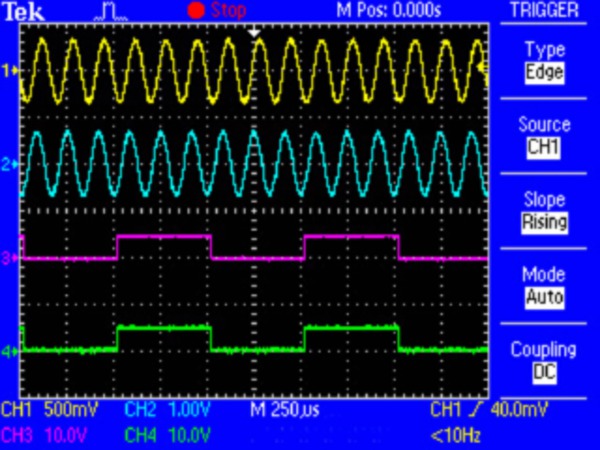

トリガ・システム（メインのみ）

トリガ・モード

オート、ノーマル、シングル・シーケンス

トリガ・タイプ

エッジ（立上りまたは立下り）

レベル検出トリガ。任意の入力の立上りまたは立下りスロープ

トリガ・カップリング： AC、DC、ノイズ除去、HF除去、LF除去から選択可能

ビデオ

全ラインまたは任意のライン、コンポジット・ビデオの奇数／偶数／全フィールド、または放送規格（NTSC、PAL、SECAM）でトリガ

パルス幅（またはグリッチ）

指定した時間（33ns～10s）より短い、長い、等しい、または等しくないパルス幅でトリガ

トリガ・ソース

2チャンネル機種

CH1、CH2、Ext、Ext/5、Ext/10

4チャンネル機種

CH1、CH2、CH3、CH4、Ext、Ext/5、Ext/10

トリガ信号表示

トリガ表示ボタンを押すと、その間だけトリガ信号が表示される

トリガ信号の周波数リードアウト

6桁の分解能でトリガ・ソースの周波数をリードアウト表示

アクイジション・システム

アクイジション・モード

サンプル

サンプル・データのみ

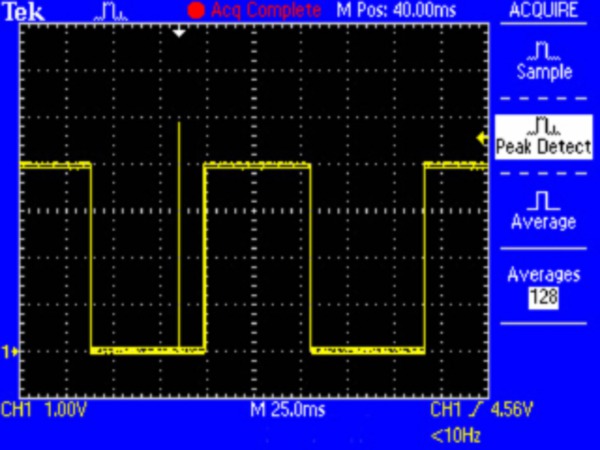

ピーク・ディテクト

高周波およびランダムのグリッチ取込み。5μs/div～50s/divのすべての時間軸設定で、アクイジション・ハードウェアを使用して12ns（代表値）のグリッチを取込み可能

アベレージ

平均化された波形。選択可能回数：4、16、64、128

シングル・シーケンス

SINGLE SEQボタンを押すと、1回のトリガで1回のアクイジション・シーケンスを取込み

スキャン／ロール・モード

アクイジションの時間軸設定は100ms/div以上

波形測定

カーソル

タイプ

電圧、時間

測定

ΔT、1/ΔT（周波数）、ΔV、dv/dt¹、id/dt¹

¹TPS2PWR1パワー解析アプリケーション・パッケージが必要

自動波形測定

周期、周波数、＋幅、－幅、立上り時間、立下り時間、最大値、最小値、P-P、平均値、サイクルRMS

パワー測定

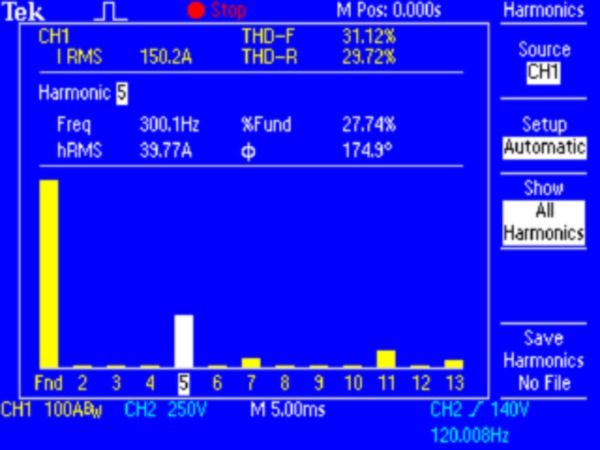

瞬時パワー波形解析、波形解析、高調波解析、スイッチング損失、位相角、dv/dt、di/dtのカーソル測定（オプション）

波形処理

演算

加算、減算、乗算、FFT

FFT

ウィンドウ： ハニング、フラット・トップ、矩形、2,048サンプル・ポイント

ソース

2チャンネル機種

CH1 - CH2、CH2 - CH1、CH1 + CH2、CH1 × CH2

4チャンネル機種

CH1 - CH2、CH2 - CH1、CH3 - CH4、CH4 - CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4

オートレンジ

オシロスコープをリセットすることなくテスト・ポイントを変更可能

オートセット・メニュー

1回のボタン操作で全チャンネルの垂直軸、水平軸、トリガを自動的に設定可能（オートセットはアンドゥ可能）

方形波

1サイクル、複数サイクル、立上りエッジまたは立下りエッジ

正弦波

1サイクル、複数サイクル、FFTスペクトラム

ビデオ（NTSC、PAL、SECAM）

フィールド： すべて、奇数、または偶数ライン： すべてまたは任意のライン番号

ソフトウェア

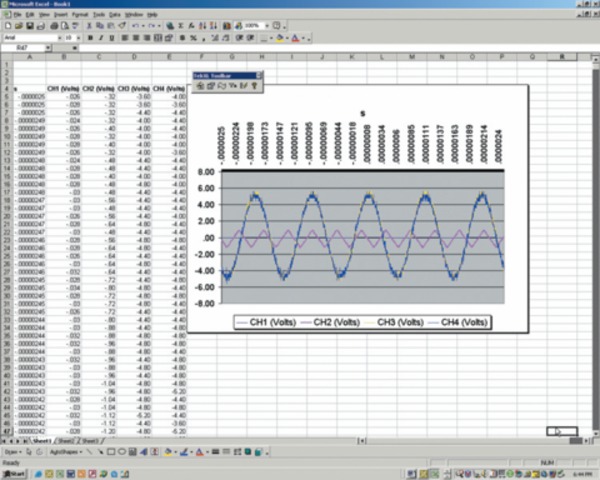

OpenChoice®デスクトップ

RS-232とPCをシームレスに接続。設定、波形、測定値、およびスクリーン・イメージを転送、保存。Windowsのデスクトップ・データ転送アプリケーション、Microsoft WordとExcel Toolbarアドインを含む

表示特性

ディスプレイ・タイプ

1/4 VGAアクティブTFTカラー5.7型LCD

補間方式

Sin(x)/x

波形スタイル

ドット、ベクトル

パーシスタンス

オフ、1秒、2秒、5秒、無限

フォーマット

YTおよびXY

水平ズーム

ライン波形や停止波形の水平方向の拡大／縮小が可能

入出力インタフェース

RS-232

ポート（標準）

9ピンDTE

プログラマビリティ

フル・トーク／リスン・モード。すべてのモード、設定、測定を制御。ボー・レートは最大19,200

プリンタ・ポート（標準）

グラフィックス・ファイル・フォーマット

TIFF、PCS（PC Paint Brush）、BMP（Microsoft Windows）、EPS（Encapsulated Postscript）、およびRLE

プリンタ・フォーマット

Bubble Jet、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、Laser Jet、Epson Dot（9または24ピン）、Epson C60、Epson C80

パラレル・ポート

標準セントロニクスタイプ

大容量ストレージ、CompactFlash^®メモリ

任意のCompactFlash^®カード（タイプI）を使用可能。最大2Gバイト（カードは含まない）

PC接続

標準

データ・ストレージ

不揮発性ストレージ

CompactFlash^®、最大2GB

リファレンス波形表示

2,500ポイント・リファレンス波形（×2）

波形の保存

8Mバイトごとに96以上のリファレンス波形

セットアップ

8Mバイトあたり4,000以上の前面パネル設定

スクリーン・イメージ

8Mバイトごとに128以上のスクリーン・イメージ（ファイル形式によりイメージ数は異なる）

すべて保存

8Mバイトごとに12以上のすべて保存（Save All）。1回のすべて保存（Save All）動作で2～9のファイル（設定、イメージ、表示波形ごとに1つずつ追加されるファイル）を生成

電源

電源

ACアダプタ、電源ケーブル付き

バッテリ動作

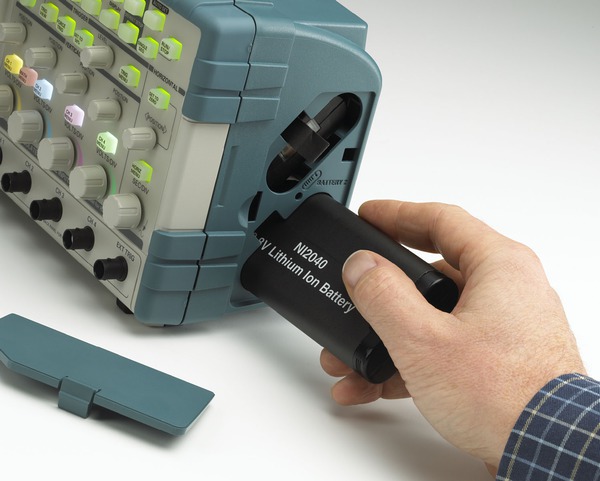

ホットスワップ可能なバッテリ・パックを2個収容可能。

標準のバッテリ・パック1個で4時間のバッテリ操作が可能。

オプションの2個目のバッテリ・パックにより、バッテリ操作を8時間まで延長。

充電済みバッテリをホットスワップすることにより、連続したバッテリ操作が可能。

寸法／質量

寸法

	mm	インチ
幅	336.0	13.24
高さ	161.0	6.33
奥行	130.0	5.10

冷却に必要なスペース

左側と後部に50mmの空間が必要

質量

	kg	ポンド
機器単体	2.7	6.0
バッテリ1個を含む	3.2	7.0
バッテリ2個を含む	3.7	8.0

梱包寸法

	mm	インチ
幅	476.2	18.75
高さ	266.7	10.50
奥行	228.6	9.00

EMC（電磁適合性）および安全性

温度

動作時

0～＋50℃

非動作時

－40～＋71℃

湿度

TPS2000Bシリーズ・オシロスコープは、水に濡れたり、浸かったりする環境で使用されることを想定していません。

動作時

ハイ： 50℃/60%相対湿度

ロー： 30℃/90%相対湿度



非動作時

ハイ： 55～71℃/60%相対湿度（最大湿度球）

ロー： 30～0℃/90%相対湿度（最大湿度球）

高度

動作時

最高3,000m

非動作時

15,000m

汚染度2

導電性汚染物質が存在する可能性のある環境では動作させないでください。（IEC61010-1：2001に規定の通り）

保護等級

IP30

CompactFlashカードとパワー解析ソフトウェアがインストールされている場合（IEC60529：2001に規定の通り）^​

EMC（電磁適合性）

Australian EMC Frameworkの基準を達成または上回ること（Emission Standard AS/NZS 2064.1/2により実証）

安全性

UL61010-1:2004. CAN/CSA22.2 No. 1010.1:2004. EN61010-1: 2001.

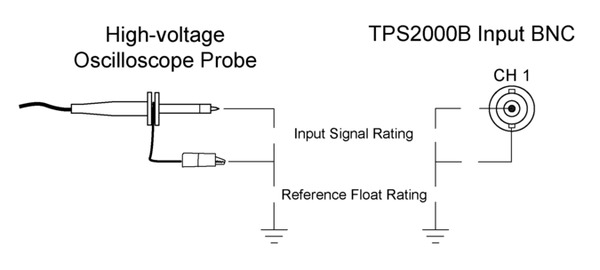

TPP0101型／TPP0201型プローブのコモン・リードは、30Vrmsを超えてフローティングしないでください。_​コモン・リードを30Vrmsを超えてフローティングする場合は、P5122型、P5150型（600Vrms CAT IIにフローティング可能）、または同等定格の受動高電圧プローブ、または適正定格の高電圧差動プローブを使用してください。_​​

ご注文の際は以下の型名をご使用ください。

TPS2000Bシリーズ

TPS2012B

100MHz、1GS/s、2.5kポイント、2チャンネル・デジタル・ストレージ・オシロスコープ

TPS2014B

100MHz、1GS/s、2.5kポイント、4チャンネル・デジタル・ストレージ・オシロスコープ

TPS2024B

200MHz、2GS/s、2.5kポイント、4チャンネル・デジタル・ストレージ・オシロスコープ

スタンダード・アクセサリ

Probes

1チャンネルに1本付属

TPP0101

100MHz、10:1受動プローブ（TPS2012B型／TPS2014B型）

TPP0201

200MHz、10:1受動プローブ（TPS2024B型）

Accessories

アクセサリ

--

前面カバー

--

ユーザ・マニュアル印刷版（英語版のみ）

--

インストールおよび安全性に関するマニュアル

--

ACアダプタ、電源ケーブル付き

--

リチウムイオン・バッテリ（4時間動作可能）。バッテリを2個使用することで、連続8時間の使用が可能

--

USB-RS232ケーブル

--

OpenChoice^® PC接続ソフトウェア

--

NI SignalExpress™ Tek Edition Software（ベーシック・バージョン）

--

NIM/NIST ─ トレーサブル校正証明書

Warranty

保証期間

本体と部品（プローブとアクセサリを除く）は3年保証

機器オプション

電源ケーブルとプラグ

Opt.A0

北米仕様電源プラグ（115 V、60 Hz）

Opt.A1

ユニバーサル欧州仕様電源プラグ（220 V、50 Hz）

Opt.A2

イギリス仕様電源プラグ（240 V、50 Hz）

Opt.A3

オーストラリア仕様電源プラグ（240 V、50 Hz）

Opt.A5

スイス仕様電源プラグ（220 V、50 Hz）

Opt.A6

日本仕様電源プラグ（100 V、50/60 Hz）

Opt.A10

中国仕様電源プラグ（50 Hz）

Opt.A11

インド仕様電源プラグ（50 Hz）

Opt.A12

ブラジル仕様電源プラグ（60 Hz）

Opt.A99

電源コードなし

言語オプション

Opt.L0

英語

Opt.L1

フランス語

Opt.L2

イタリア語

Opt.L3

ドイツ語

Opt.L4

スペイン語

Opt.L5

日本語

Opt.L6

ポルトガル語

Opt.L7

簡体字中国語

Opt.L8

繁体字中国語

Opt.L9

韓国語

Opt.L10

ロシア語

Opt.L99

マニュアルなし

言語オプションには、その言語版の前面パネル用オーバーレイが付属します。

推奨アクセサリ

Probes

当社は、お客様のアプリケーションに合った、数多くのプローブをご用意しています。プローブの詳細については、当社ウェブ・サイト（www.tektronix.com/ja/probes）を参照してください。

A621

2,000A、5～50kHz AC電流プローブ（BNC）

A622

100A、100kHz AC/DC電流プローブ/BNC

P5122

200MHz受動100:1高電圧プローブ¹

P5150

高電圧プローブ（500MHz、50：1）

P5205A

高電圧アクティブ差動プローブ（1,300V_p-p、100MHz）（1103型電源が必要）

P5210A

高電圧アクティブ差動プローブ（5,600V_p-p、50MHz）（1103型電源が必要）

CT2

2.5A、200MHz AC電流プローブ

TCP202A

15A、50MHz AC/DC電流プローブ（1103型電源が必要）

TCP303/TCPA300

150A、15MHz、DC/AC電流プローブ/増幅器

TCP305A/TCPA300

50A、50MHz、DC/AC電流プローブ/増幅器

TCP312A/TCPA300

30A、100MHz、DC/AC電流プローブ／増幅器

TCP404XL/TCPA400

500A、2MHz AC/DC電流プローブ／増幅器

¹P5122型プローブは、300V以上のDCオフセットを持った信号のACカップリング測定には使用できません。高電圧DC電源のリップル測定には、P5120型をお勧めします。

Accessories

TPS2PBND2

TPS2000Bシリーズ用パワー・バンドル。P5122型100：1高電圧プローブ4本、TPS2PWR1パワー測定／解析ソフトウェアのバンドル・パッケージ

TPS2PWR1

パワー測定／解析ソフトウェア。瞬時パワー波形解析、波形解析、高調波解析、スイッチング損失、位相角、dv/dt、di/dtのカーソル測定

OpenChoice

Microsoft Windows PCとTPS2000Bシリーズ・オシロスコープ間の迅速で簡単な通信が可能になるプログラム集

TPSBAT

追加バッテリ

TPSCHG

バッテリ・チャージャ

AC2100

ソフト・キャリング・ケース

HCTEK4321

ハード・キャリング・ケース（AC2100型が必要）

077-0447-xx

サービス・マニュアル（英語版）

077-0444-xx

プログラマーズ・マニュアル（英語版）

Cables

012-1241-xx

RS-232、9ピン（Fe）－25ピン（Ma）、4.6m、モデム用

012-1651-xx

RS-232、9ピン（Fe）－9ピン（Fe）、ヌル・モデム、PC用

012-1380-xx

RS-232、9ピン（Fe）－25ピン（Fe）、ヌル・モデム、PC用

012-1651-xx

セントロニクス、25ピン（Ma）－36ピン・セントロニクス、2.4m、パラレル・プリンタ・インタフェース用
