優れた性能
入力チャンネル数
- SMA入力(×4)
- それぞれのSMA入力でアナログ、スペクトラム(DDCを使用)、またはそれらの同時使用をサポート
全チャンネルで優れた性能を発揮
- サンプル・レート:25GS/s
- 周波数帯域:DC~8GHz(オプション)
- 垂直軸分解能 12ビットADC
- リアルタイム2GHz DDC(オプション)
- レコード長:125 Mpts (標準)、250 Mpts、500 Mpts または 1 Gpts (オプション)
- クラス最高のノイズ性能
- クラス最高のENOB
- クラス最高のチャンネル間アイソレーション
リアルタイム・デジタル・ダウンコンバータ(DDC)
- 時間領域/周波数領域で独立した制御が可能(当社特許)
- 取込帯域:最高2GHz(オプション)
- IQデータのPCへの転送(オプション)
- 周波数対時間、位相対時間、振幅対時間プロット(オプション)
- RF 対時間トリガ (オプション)
優れたノイズ性能、垂直軸分解能、確度
- 新しいフロントエンドASIC(TEK061)の採用により、入力信号のノイズが大幅に減少
- ノイズ(1 mV/div):54.8 μV(1 GHz)
- 入力レンジ:10 mV~10 V(フル・スケール)
- DCゲイン確度:1.0%(すべてのゲイン設定が>1mV/div)
- 有効ビット数(ENOB):
- 8.2ビット(1GHz)
- 7.6ビット(2.5GHz)
- 7.25ビット(4GHz)
- 6.8ビット(6GHz)
- 6.5ビット(8GHz)
リモート通信/接続機能
- Ethernet 10/100/1000ポート
- USB 3.0デバイス・ポート(USBTMC):最高800Mbps
- LXI 1.5準拠(VXI-11)
- e*Scopeスコープによる簡単なリモート・アクセス(ブラウザに機器のIPアドレスを入力するだけ)
- 最先端のユーザ・インタフェース
- マウス、キーボード、モニタ、または KVM スイッチを接続
- ドライバ:IVI-C、IVI-COM、LabVIEW、VOSS Scientific DAAAC
- VISA、MATLAB、Python、C/C++/C#、ソケットをサポート
測定解析
- 36種類の標準測定機能
- ジッタ測定(オプション)
- ユーザ定義フィルタリング (オプション)
- DDR測定(オプション)
- パワー測定(オプション)
- 拡張 Spectrum View (オプション)
オペレーティング・システム
- 組込み OS (標準)
- Microsoft Windows 10 (Opt. 6-WINM2)
セキュリティと機密解除
- ユーザ・アクセスが可能なすべてのポートをパスワード保護
- デジタイザのロック機能(機器内のユーザ・データの持ち出しを防止)設定
- 高度にセキュリティ管理された環境にも適合
寸法
- 高さ:2U(3.5インチ/89mm)、ラックに取り付け可能な状態で出荷(標準構成)
- 幅:432mm
- 610~813㎜(24~32インチ)のラックに収納可能
- ラックで使用する際のエア・フロー(左側から右側へ)

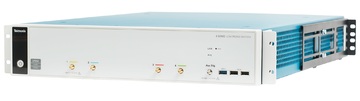

低ノイズ性能と最高8 GHzのアナログ周波数帯域を備えた6シリーズ・ロー・プロファイル・デジタイザLPD64型は、コンパクトな2Uサイズでありながら、解析/デバッグに必要な優れた信号忠実度を備えています。アナログ、スペクトラム (DDCを使用) だけでなく、その両方を同時に使用することも可能な 4 つの SMA 入力、クラス最高のノイズ性能と ENOB を備えた 6 シリーズ・ロー・プロファイル LPD64 型は、次世代のテスト・ラック設計に対応できます。

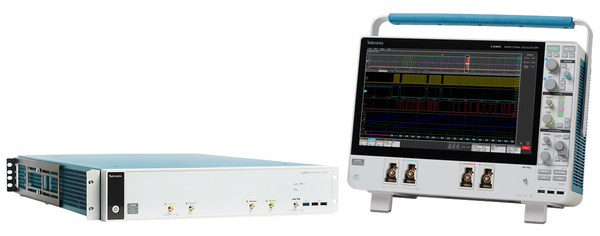

6シリーズMSOファミリ
6シリーズ・ロー・プロファイル・デジタイザ(LPD64)は、すべてのチャンネルでクラス最高の性能を利用できるデジタイザです。この高性能デジタイザは、6 シリーズ MSO と共通のハードウェア・プラットフォームを採用しており、デジタイザだけでなくオシロスコープの機能も備えています。
コードや試験運転、プラットフォーム性能検証を製造や自動化につなげる必要がある研究開発に従事するエンジニアにとって、6シリーズMSOベンチトップ・オシロスコープからロー・プロファイル・デジタイザへの移行はかつてないほど簡単になりました。どちらの製品も同じユーザ・インタフェース、リモート機能、性能、バックエンドのプログラミング機能を備えているため、そうした移行も驚くほど簡単に成し遂げることができます。テスト・ルーチンを書き換えたり、テスト・サイクルのコードを開発する必要もありません。
数々の受賞に輝く優れた操作性や豊富な解析機能を持つソフトウェア・オプションなど、ベンチトップ 6 シリーズ B MSO の詳細については、6 シリーズ B MSO のデータシートを参照してください(jp.tek.com/6SeriesMSO)。

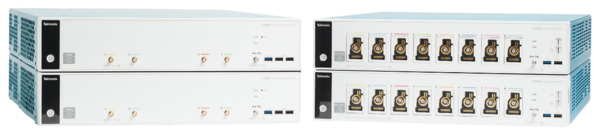

ロー・プロファイル・ファミリ
6 シリーズ・ロー・プロファイル・デジタイザは、同じ 2U サイズでありながら、従来の倍の数の TEK049 ASICS を搭載することで、5 シリーズ MSO ロー・プロファイルの性能を拡張しています。すべてのチャンネルで 25 GS/s、最高 8 GHz という優れた性能を達成しました。ロー・プロファイルでは、同じラック・スペースでもはるかに多くのチャンネルと高い性能を活用できます。
5シリーズ MSO ロー・プロファイル (8 チャンネル、1 GHz) の詳細については、https://www.tek.com/MSO58LP/でデータシートを参照してください。
比較表 | 6シリーズ・ロー・プロファイル・デジタイザ | 5 シリーズ MSO ロー・プロファイル・デジタイザ |
---|---|---|
サンプル・レート | 25GS/s | 6.25GS/s |
アナログ帯域 | 最高8GHz | 最高1GHz |
RF(DDC)スパンの周波数帯域 | 2GHz | 500MHz |
ENOB(1GHz) | 8.2ビット | 7.6ビット |
準拠するLXIのバージョン | 1.5 | - |
ラック寸法 | 2U | 2U |
物理学分野における機械的診断
その研究対象が物質であれエネルギーであれ、物理学は私たちを常に新たな科学的発見へと導いてくれます。そうした高度な実験でターゲットのテスト・ポイントをモニタリングするときには、優れた精度、確度、性能を備えた、チャンネル密度の高いデジタイザとオシロスコープが必要です。6シリーズ・ロー・プロファイル・デジタイザは、業界トップクラスの性能とコンパクトな筐体、実績あるテクトロニクスの高い信頼性、優れたリモート・アクセス機能、そして数々の受賞に輝く最新のユーザ・インタフェースを提供することで、それらのニーズに応えます。
物理学分野の一例
- 高エネルギー(粒子)物理学
- 核物理学
- 原子、分子、光物理学
- 凝縮物質
単発イベントや高速な反復イベントのモニタリングが要求される研究分野では、PDV(Photo Doppler Velocimetry)、VISAR、ガスガン、分光法、加速器などによる実験が行われます。これらの実験の多くでは、ドップラー偏移、位相整列、うなり周波数、ビーム・ステアリングのアライメント、振幅などが診断され、検証されます。そのため、信頼性の高い、高性能な計測器を使用することが、長期的な成功の鍵となります。

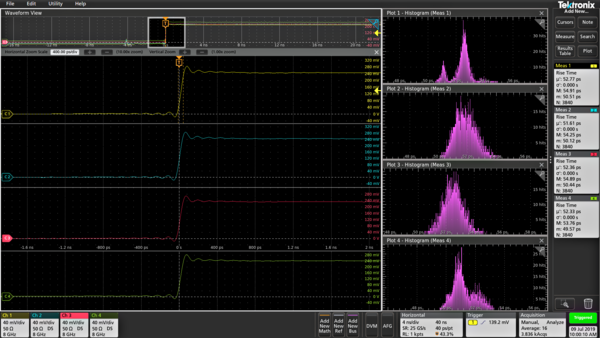

全チャンネルが高性能
サンプル・レート、レコード長、周波数帯域など、デジタイザの複数のチャンネルを試行錯誤しながら設定していませんか。6シリーズ・ロー・プロファイル・デジタイザなら、どのチャンネルを使用しても、常に業界トップクラスの優れた性能を発揮します。一切の妥協はありません。
主な性能/機能:
- 25GS/s(全チャンネル)
- DC~8GHz(全チャンネル)
- サンプル・レート: 最大 10 億サンプル (全チャンネル)
- RF DDCの取込み帯域:最高2GHz(全チャンネル)
- 12ビットA/Dコンバータ
- クラス最高のノイズ性能
- クラス最高の有効ビット数
- クラス最高のチャンネル・アイソレーション(クロストーク)性能

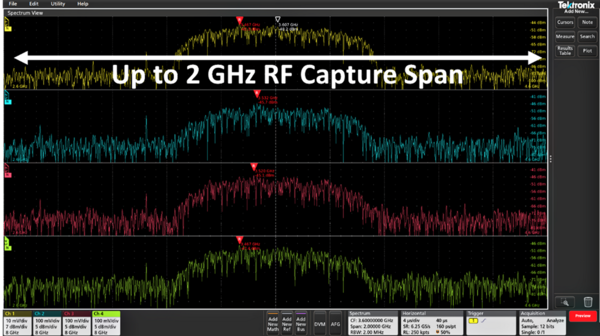

Spectrum View
多くの場合、周波数ドメインで1つまたは複数の信号を表示することで、問題のデバッグが容易になります。こうしたニーズに対応するために、従来からオシロスコープやデジタイザには演算ベースのFFT機能が内蔵されていました。ただし、FFTはアナログの時間領域表示と同じアクイジション・システムによって実現されているため、きわめて使い勝手が悪いと言わざるを得ません。アナログ表示に合わせて取込み設定を最適化すると、目的の周波数ドメイン表示が得られません。目的の周波数ドメイン表示が得られると、今度はアナログ表示に問題が生じます。演算ベースのFFTでは、両方の領域の表示を最適化することは事実上不可能です。

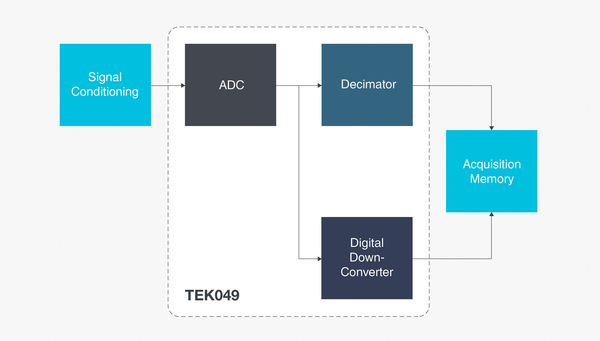

Spectrum Viewはこうした問題をすべて解決します。当社独自の特許技術を導入し、それぞれの入力にデシメータ(時間領域)とデジタル・ダウンコンバータを配しています。2つの異なる取込経路を使用することで、入力信号を時間ドメイン表示と周波数ドメイン表示の両方で同時に観測できます。それぞれのドメインには独立した取込設定を使用できます。他社製品ではさまざまな種類の「スペクトラム解析」パッケージが提供されており使いやすさを謳っていますが、そうした製品にはすべて前述した通りの制限が見られます。本当に使いやすく、両方の領域で同時に最適な表示が得られる優れた機能を備えているのは、当社のSpectrum Viewだけです。
5シリーズおよび6シリーズ全製品に標準装備された、さまざまなプログラミング・コマンドやAPIインタフェースを使用することで、6シリーズ・ロー・プロファイルの波形およびIQデータをPCへと簡単に転送できます。

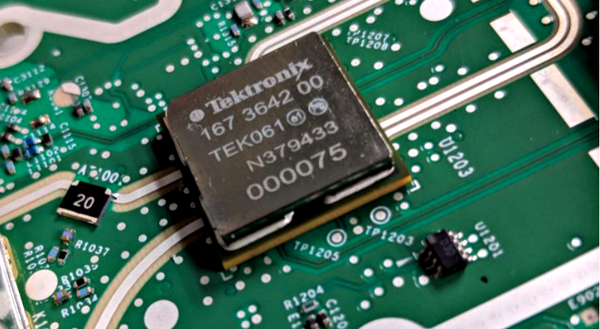

高性能を支える高度なテクノロジ
当社が設計したTEK049 ASICは12ビットのA/Dコンバータ(ADC)を搭載しており、従来の8ビットADCの16倍の分解能を実現しています。TEK049と業界トップクラスの低ノイズTEK061フロントエンド増幅器を組み合わせることで、優れた信号忠実度を実現しており、微小な信号も高い分解能で取り込めます。
微小な高速信号を細部まで観測するために最も重要なのはノイズ性能です。計測システムに内在するノイズが大きいほど、信号の細部を正確に観測するのが困難になります。高速バスのトポロジによく見られる微小な信号を細部まで観測するために、デジタイザの垂直軸設定を高感度(10mV/div以下など)に設定している場合には、その影響はより顕著なものとなります。6 シリーズ・ロー・プロファイルは新しいフロントエンド ASIC である TEK061 を搭載しているため、高感度設定であっても優れたノイズ性能を発揮します。

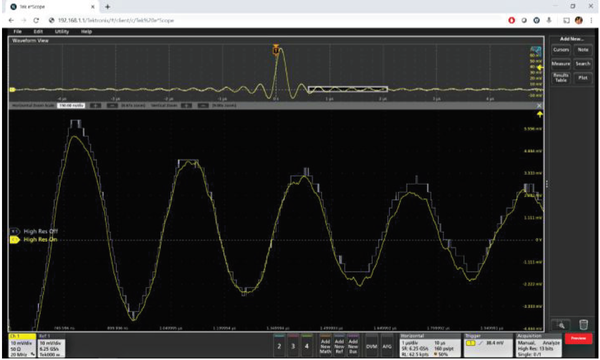

さらに、新しいハイレゾ・モードでは、選択されたサンプル・レートに基づいて、ハードウェア・ベースの独自の有限インパルス応答(FIR)フィルタが適用されます。FIRフィルタは、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エイリアシングを抑制し、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音をデジタイザの増幅器やADCから除去します。ハイレゾ・モードでは、常に最低でも12ビットの垂直分解能が確保され、625MS/s以下のサンプル・レートと200MHzの周波数帯域では垂直分解能は16ビットにまで拡張されます。

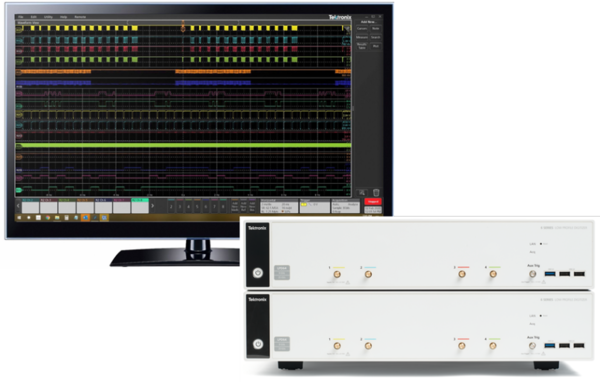

次世代のテスト・ラックの構築
テスト・ラックの更新、データの表示、ダウンロード、解析を行う最新の方法をお探しですか?コードを書き換えずに古いハードウェアを交換したいとお考えですか?
テクトロニクスは、テスト・ラックの設計は時間を要するものであり、数多くの犠牲を伴うことを理解しています。テクトロニクスはお客様の声をよく聞き、データにアクセスしたり古いハードウェアを交換したりするための柔軟な方法をもたらすために、豊富なツールを提供する新たな道を開拓しています。LabVIEW、Python、または別のインタフェースを使用してテスト・ラックを自動化する場合は、数多くのドライバやサポート・リソースをご利用いただけます。
リモート・コンピュータで波形を簡単に表示する方法が必要な場合もあります。その場合も問題ありません。テクトロニクスは、ブラウザ (E*Scope) から機器をコントロールしたり、クラウド (TekCloud) にデータを保存したり、PC (TekScope) にデータをストリーミングしたりする新しい方法を設計するソフトウェア・チームを擁しています。最新ツールをお手元にお届けします。
キーボード、マウス、モニタ、KVM スイッチをよく知るユーザは、常に手元にあるように操作を続けることができます!
自動試験装置(ATE)システムを迅速かつスムーズにアップグレード
そのオートメーション・コードは、1970 年代、1980 年代、1990 年代に書かれたものではありませんか?
自動化されたテスト・システムと密接に関わる仕事に従事している方なら、新しいモデルやプラットフォームへの移行に伴う苦労をよくご存じのはずです。新しい製品に対応するために、既存のコードベースを修正するのは、法外なコストがかかる場合があり、移行作業も複雑になります。そんな方に最適なソリューションをお届けします。
すべての5および6シリーズのロー・プロファイル機種では、プログラム・インタフェース(PI)トランスレータが搭載されています。有効にすると、PIトランスレータは、テスト・アプリケーションとデジタイザの間の中間層として機能します。PIトランスレータは、一般的なDPO/MSO5000BシリーズおよびDPO70000C、DPO70000Cオシロスコープ・プラットフォームのレガシ・コマンドのサブセットを認識し、対応するコマンドに変換します。インタフェースは、きわめて可読性に優れているため、どなたでも簡単に拡張することができます。動作をカスタマイズすることで、旧式の機器から新しいテクトロニクス・プラットフォームに移行する際に必要な労力を最小限に抑えられます。
夢のようなまったく新しい方法でデータにアクセス

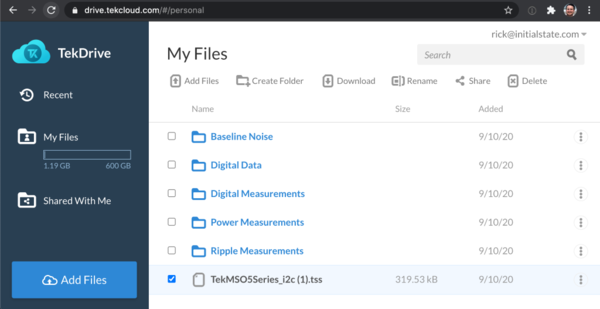

TekDriveを使用すると、接続されているデバイスのあらゆる種類のファイルをアップロード、保存、整理、検索、ダウンロード、および共有できます。TekDrive は、シームレスなファイルの共有や呼び出しを実現するために、6 シリーズ・ロー・プロファイル機器にネイティブに統合されており、USBメモリは不要です。スムーズなインタラクティブ波形ビューアを使用して、ブラウザで直接、.wfm、.isf、.tss、.csvなどの標準ファイルの分析や確認を行います。TekDrive は、統合、自動化、セキュリティ強化を目的として設計されています。http://www.tekcloud.com/tekdrive
数々の受賞に輝くオシロスコープの解析機能をPCで利用できます。いつでもどこでも波形を解析できます。ベーシック・ライセンスでは、オシロスコープにリモート・アクセスしながら、波形の表示/解析、各種測定、および最も一般的なシリアル・バスのデコードを行うことができますアドバンスド・ライセンス・オプションでは、マルチスコープ解析、より多くのシリアル・バス・デコード・オプション、ジッタ解析、および電力測定などの機能が追加されます。TekScope Multi-Scope を使用すると、接続して最大 4 つの機器 (最大 16~32 チャネル) のデータをダウンロードし、簡単に表示したり機器をまたいで分析したりできます。

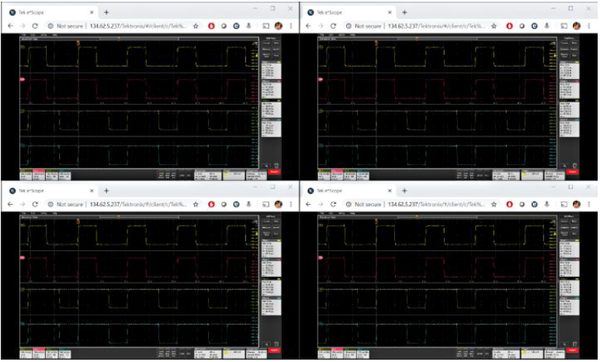

e*Scopeは、使いやすい表示機能を提供し、ネットワーク経由で通常と同じようにモニタやキーボードを使用して 6 シリーズ・ロー・プロファイル機器を制御できるようにします。ブラウザに機器の IP アドレスを入力するだけで、LXI のランディング・ページが表示されます。そこから機器のコントロールを選択して、e*Scope にアクセスします。ドライバは不要です。すべてブラウザに内蔵されているため、機器の制御が可能です。高速で応答性に優れており、1 台または複数台の機器の状況を制御または視覚化するのに最適です。

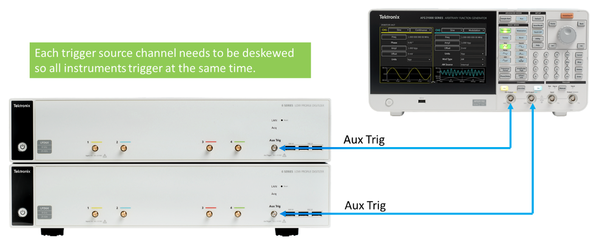

同期機能
複数の機器を同期させる場合、データのタイミング確度が低下しないよう、機器のチャンネル間のスキューを最小限に抑えることが重要です。一般に、スキューは2つのタイプに分かれます。1つは外部トリガからアナログ・チャンネルの間に生じる不確かさに由来するもので、もう1つはトリガ・ジッタに由来するものです。外部入力に対するチャンネルの遅延による影響を調整することで、チャンネル間に生じるタイミングの不確実さをわずかな量にまで低減させることができます。このプロセスは「デスキュー」と呼ばれます。
デスキューは、複数の機器の外部トリガ入力とリファレンス・チャンネルに対してトリガ・エッジ (1 Vpp 以上を推奨) を同時に供給しているリファレンス・チャンネルに対して行われます。すべての調整が完了すると、機器と機器をつなぐチャンネルの公差がごくわずかな値に抑えられます (1~2 サンプル・ポイント程度。当社の仕様では 200 ps 以内)。16チャンネル、あるいは200チャンネルを使用する場合でも、すべてのデータ簡単に同期させ、解析することができます。
セキュリティ強化

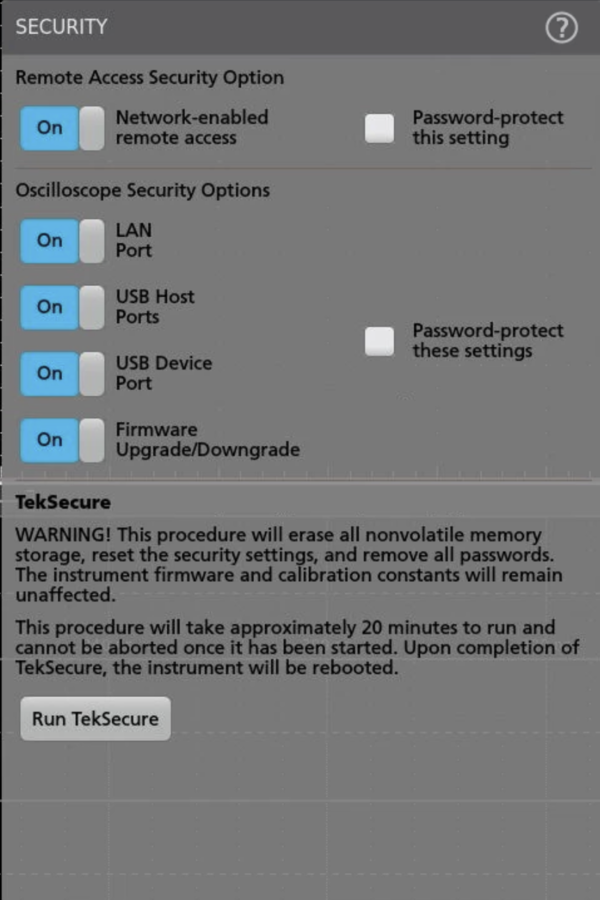

6シリーズロー・プロファイル・デジタイザで、Security Menu(セキュリティメニュー)を通じて企業データを保護するオプションを利用できます。これには、リモート・ネットワーク・アクセス、I/Oポート、ファームウェアの更新をパスワード保護することで機器へのアクセスを制限し、データのセキュリティを保証するオプションが含まれます。デフォルトでは、オシロスコープは初期使用でのリモート・アクセスを無効にし、パスワードを使用、または使用しないでリモート・アクセスを有効にするオプションを提示します。
ユーザ・データをクリアするには、メニューからTekSecureTMを実行します。機器の底部からSSDを取り外し、オシロスコープを消毒します。
任意波形/ファンクション・ジェネレータ(AFG)
オプションの任意波形/ファンクション・ジェネレータを追加すると、センサ信号のシミュレーション信号を出力できるほか、信号にノイズを付加してマージン・テストを実行することもできます。統合されたファンクション・ジェネレータは、最高 MHzの標準波形(サイン、方形、パルス、ランプ/三角、DC、ノイズ、sin(x)/x (Sinc)、ガウシアン、ローレンツ、指数立上り/立下り、ハーバサイン、Cardiac)を出力します。AFGは最大128kポイントの波形を内蔵ストレージまたはUSBデバイスから読み込むことができます。
AFGの機能は当社のArbExpress(PCベースの波形作成/編集ソフトウェア)と互換性があり、複雑な波形を迅速かつ容易に作成できます。
デジタル・ボルトメータ(DVM)とトリガ周波数カウンタ
本機は4桁のデジタル・ボルトメータ(DVM)と8桁のトリガ周波数カウンタを内蔵しています。オシロスコープ付属のプローブを使用して、任意のアナログ入力を電圧計の測定対象にすることができます。トリガ周波数カウンタは、きわめて精度の高いリードアウトを備えており、トリガとして設定したイベントの周波数を確実に読み取れます。
DVMおよびトリガ周波数カウンタは、どちらも製品登録いただくと無償でアクティベートされて利用可能になります。
ユーザ定義フィルタリング (オプション)
広い意味では、信号を処理するシステムはすべてフィルタと考えることができます。たとえば、オシロスコープのチャンネルは、3 dB ダウンのポイントがその帯域幅と呼ばれるローパス・フィルタとして動作します。任意の形状の波形の場合、いくつかの基本規則、前提条件、および制限の中で、定義された形状に変換できるフィルタを設計できます。
デジタル・フィルタには、アナログ・フィルタに勝るいくつかの大きな利点があります。たとえば、アナログ・フィルタ回路コンポーネントの許容値は高すぎるため、高次フィルタの実装が困難であり、不可能な場合すらあります。高次フィルタは、デジタル・フィルタとして簡単に実装できます。デジタル・フィルタは、無限インパルス応答 (IIR) または有限インパルス応答 (FIR) として実装できます。IIR または FIR フィルタの選択は、設計要件や用途に基づきます。

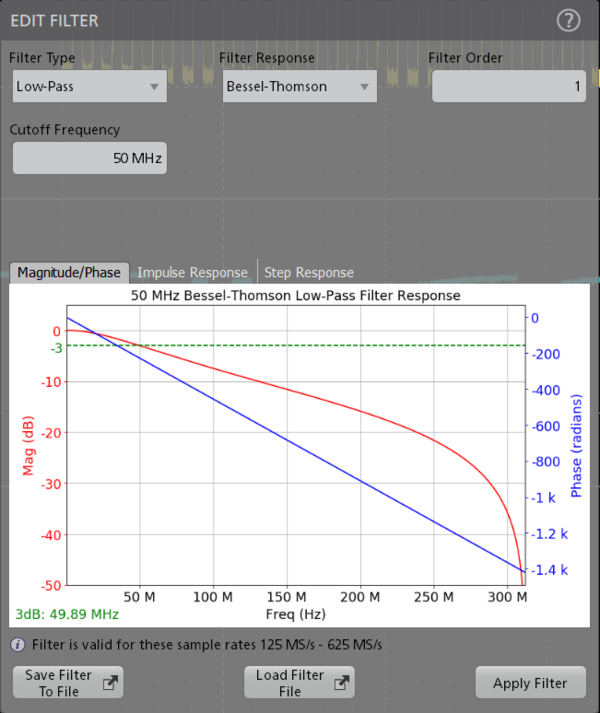

6シリーズ・ロー・プロファイルは、MATH任意関数により、指定されたフィルタを演算波形に適用することができます。Opt. 6-UDFLTは、この機能を深いレベルに掘り下げ、MATH任意基本関数以上のものを提供します。また、標準フィルタに対応し、用途中心のフィルタ設計に利用することができます。
6シリーズ・ロー・プロファイルでサポートされているフィルタ・タイプは次のとおりです。
- ローパス
- ハイ・パス
- バンド・パス
- バンド・ストップ
- オール・パス
- ヒルベルト
- 微分器
- カスタム
6シリーズ・ロー・プロファイルでサポートされているフィルター応答タイプには以下があります。
- バターワース
- チェビシェフ I
- チェビシェフ II
- 楕円
- ガウシアン
- ベッセル-トムソン
フィルタ設計は、編集が完了すると保存、呼び出し、適用が可能になります。
仕様
すべての仕様は、特に断りのないかぎり保証値であり、すべての機種に適用されます。
モデル概要
特性 | LPD64型 |
---|---|
アナログ入力数 | 4 |
周波数帯域(計算による立上り時間) | 1GHz(400ps)、2.5GHz(160ps)、4GHz(100ps)、6GHz(66.67ps)、8GHz(50ps) |
DCゲイン確度 | 50Ω:±2.0%1(2mV/divでは±2.0%、1mV/divでは±4.0%、代表値) 50Ω:±1.0%2、(2mV/divではフル・スケールの±1.0%。1mV/divでは±2.0%。代表値) |
ADC分解能 | 12ビット |
垂直軸分解能(全チャンネル) | 8ビット@25GS/s、8GHz 12ビット@12.5GS/s、4GHz 13ビット@6.25GS/s(ハイレゾ)、2GHz 14ビット@3.125GS/s(ハイレゾ)、1GHz 15ビット@1.25GS/s(ハイレゾ)、500MHz 16ビット@6.25GS/s(ハイレゾ)、200MHz |
サンプル・レート | 25GS/s(全チャンネル) |
レコード長 | 標準:125Mポイント(全チャンネル) すべてのチャンネルで 250 M ポイント、500 M ポイント、または 1 G ポイント (任意) |
波形取込レート | 500,000波形/秒以上(ピーク検出、エンベロープ・アクイジション・モード) 30,000波形/秒以上(その他のすべてのアクイジション・モード) |
任意波形/ファンクション・ジェネレータ(オプション) | 13種類の標準波形、最高50MHz出力 |
DVM | 4桁のDVM(Webからの製品登録で無償) |
トリガ周波数カウンタ | 8桁の周波数カウンタ(Webからの製品登録で無償) |
垂直軸システム
- 入力カップリング
- DC
- 入力インピーダンス(50 Ω)、DCカップリング
- 50Ω ±3%
- 入力感度
- 50Ω
- 1mV/div~1V/div(1-2-5シーケンス)
- 注:1mV/divは2mV/divをデジタル・ズームで2倍に拡大したものです。
- 最大入力電圧
- 2.3 VRMS、100 mV/div未満、ピーク電圧 ≤±20 V(パルス幅 ≤ 1 μs)
- 5.5VRMS、100mV/div以上、ピークは≦±20V(パルス幅≦200μs)
- 有効ビット数(ENOB)、代表値
- 2mV/div、ハイレゾ・モード、50Ω、10MHz入力、フル・スクリーンの90%
周波数帯域 ENOB 4GHz 5.9 3GHz 6.1 2.5GHz 6.2 2GHz 6.35 1 GHz 6.8 500 MHz 7.2 350 MHz 7.4 250MHz 7.5 200 MHz 7.75 20MHz 8.8 - 50mV/div、ハイレゾ・モード、50Ω、10MHz入力、フル・スクリーンの90%
周波数帯域 ENOB 4GHz 7.25 3GHz 7.5 2.5GHz 7.6 2GHz 7.8 1 GHz 8.2 500 MHz 8.5 350 MHz 8.8 250MHz 8.9 200 MHz 9 20MHz 9.8 - 2mV/div、サンプル・モード、50Ω、10MHz入力、フル・スクリーンの90%
周波数帯域 ENOB 8GHz 5.1 7GHz 5.3 6GHz 5.5 5GHz 5.65 4GHz 5.9 3GHz 6.05 2.5GHz 6.2 2GHz 6.35 1 GHz 6.8 500 MHz 7.2 350 MHz 7.3 250MHz 7.5 200 MHz 7.3 20MHz 7.6 - 50mV/div、サンプル・モード、50Ω、10MHz入力、フル・スクリーンの90%
周波数帯域 ENOB 8GHz 6.5 7GHz 6.6 6GHz 6.8 5GHz 7 4GHz 7.2 3GHz 7.4 2.5GHz 7.6 2GHz 7.7 1 GHz 8.2 500 MHz 8.4 350 MHz 8.7 250MHz 8.8 200 MHz 7.8 20MHz 7.9
- DCバランス
0.1div(デジタイザの入力インピーダンスがDC~50Ω)、50Ωターミネーション
0.2div(1mV/div、デジタイザの入力インピーダンスがDC~50Ω)、50Ωターミネーション
- ポジション・レンジ
- ±5div
- オフセット・レンジ(最大)
入力信号は、50Ω入力パスの最大入力電圧を超えることはできません。
V/div設定 最大オフセット・レンジ、50Ω入力 1mV/div~99mV/div ±1V 100mV/div~1V/div ±10 V
- オフセット確度
±(0.005 ×|オフセット-ポジション|+DCバランス)、オフセット、ポジション、DCバランスの単位はボルト。
- 帯域の選択
- 8GHzの機種、50Ω
- 20MHz、200MHz、250MHz、350MHz、500MHz、1GHz、2GHz、2.5GHz、3GHz、4GHz、5GHz、6GHz、7GHz、8GHz
- 6GHzの機種、50Ω
- 20MHz、200MHz、250MHz、350MHz、500MHz、1GHz、2GHz、2.5GHz、3GHz、4GHz、5GHz、6GHz
- 4GHzの機種、50Ω
- 20MHz、200MHz、250MHz、350MHz、500MHz、1GHz、2GHz、2.5GHz、3GHz、4GHz
- 2.5GHzの機種、50Ω
- 20MHz、200MHz、250MHz、350MHz、500MHz、1GHz、2GHz、2.5GHz
- 1GHzの機種、50Ω
- 20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz
- 帯域フィルタリングの最適化
- フラットネスまたはステップ応答
- ランダム・ノイズ(RMS、代表値)
- 50 Ω(代表値)
25GS/s、サンプル・モード、RMS V/div 1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 1 V/div 8GHz 158μV 158μV 208μV 342μV 630μV 1.49mV 3.46mV 29.7mV 7GHz 141μV 143μV 192μV 311μV 562μV 1.31mV 3.11mV 26.2mV 6GHz 127μV 127μV 165μV 274μV 489μV 1.18mV 2.71mV 23.6mV 5GHz 112μV 113μV 149μV 239μV 446μV 1.05mV 2.42mV 21.1mV 12.5GS/s、ハイレゾ・モード、RMS V/div 1 mV/div 2 mV/div 5 mV/div 10 mV/div 20 mV/div 50 mV/div 100 mV/div 1 V/div 4GHz 97.4μV 98.7μV 124μV 192μV 344μV 817μV 1.92mV 16.3mV 3GHz 82.9μV 84μV 105μV 160μV 282μV 680μV 1.62mV 13.6mV 2.5GHz 76.5μV 77.5μV 93.8μV 144μV 257μV 606μV 1.44mV 12.1mV 2GHz 68.1μV 69.1μV 83.6μV 131μV 226μV 528μV 1.28mV 10.6mV 1 GHz 54.8μV 51.2μV 63.4μV 90.9μV 160μV 378μV 941μV 7.65mV 500 MHz 39.7μV 39.8μV 48.1μV 65.1μV 115μV 280μV 666μV 5.6mV 350 MHz 33.8μV 33.5μV 40μV 54.8μV 94.3μV 217μV 560μV 4.35mV 250MHz 30.8μV 31.2μV 36.1μV 49.9μV 80.3μV 187μV 482μV 3.75mV 200 MHz 25.3μV 25.4μV 29.7μV 44μV 70.7μV 165μV 445μV 3.3mV 20MHz 8.68μV 8.9μV 10.4μV 15.1μV 27.5μV 70.4μV 158μV 1.41 mV
- チャンネル間クロストーク(代表値)
-80dB以上(2GHzまで)
-65dB以上(4GHzまで)
-55dB以上(8GHzまで)
(200 mV/divに設定された任意の2チャンネルでの仕様)
水平軸システム
- 時間軸レンジ
- 40ps/div~1,000s/div
- サンプル・レート・レンジ
6.25S/s~25GS/s(リアルタイム)
50GS/s~2.5TS/s(補間)
- レコード長の範囲
どのアクイジション・モードも最大レコード長は250Mポイント、最小レコード長は1kポイント、サンプル・インクリメントは1です。
標準:125Mポイント
Opt. 6-RL-2:250Mポイント
- 時間軸レンジ
レコード長 1K 10K 100K 1M 10M 62.5M 125M 250 M 500 M 1 G 標準:12.5M 40ps~16s 400ps~160s 4ns~1,000s 2.5μs~1,000s 5μs~1,000s N/A N/A N/A Opt. 6-RL-2を装備:250M 40ps~16s 400ps~160s 4ps~1,000s 2.5μs~1,000s 5μs~1,000s 10μs~1,000s N/A N/A Opt. 6-RL-3、500Mpts 40ps~16s 400ps~160s 4ps~1,000s 2.5μs~1,000s 5μs~1,000s 10μs~1,000s 20us~1,000s N/A Opt. 6-RL-4、1Gpts 40ps~16s 400ps~160s 4ps~1,000s 2.5μs~1,000s 5μs~1,000s 10μs~1,000s 20us~1,000s 40us~1,000s
- アパーチャ・タイム(サンプル・ジッタ)
記録時間 ジッタ(代表値) 1μs未満 80fs 1ms未満 130fs
- 時間軸確度
- 1ms以上の任意の時間間隔で ±1.0 × 10-7
概要 仕様 ファクトリ・トレランス ±12 ppb、校正時、周囲温度25℃、1ms以上のタイム・インターバルにおいて 温度安定度 0~50°Cの動作温度範囲全域で±20 ppb(十分にソーク時間をとった状態)、動作温度でテスト エージング ±300ppb、1年を超えると、25℃における周波数許容偏差が変化
- デルタ時間測定確度(公称値)
(ガウス・フィルタ応答から生じるエッジ形状を仮定)

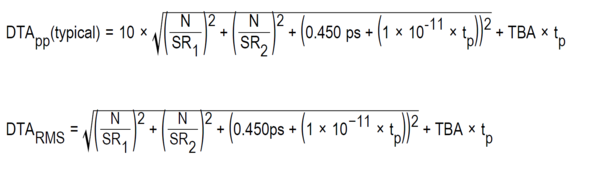

特定の機器の設定および入力信号に対するデルタ時間測定確度(DTA)を計算するための公式は、次のとおりです(ナイキスト周波数を超える信号成分は無視できるものとします)。
SR 1 = 測定の第1ポイント近辺のスルー・レート(最初のエッジ)
SR 2 = 測定の第2ポイント近辺のスルー・レート(2番目のエッジ)
N = 入力換算ノイズ・リミット(保証値、(VRMS)
TBA = タイムベース確度または基準周波数誤差
t p = デルタ時間測定期間(秒)
- 最高サンプル・レートでの最長記録時間
- 5ms(標準)または10ms(Opt. 6-RL-2、250Mポイント)
- 遅延時間範囲
- -10 div~5000 s
- デスキュー・レンジ
- -125ns~+125ns(分解能:40ps。ピーク検出/エンベロープ・アクイジション・モード)
- -125ns~+125ns(分解能:1ps。その他のアクイジション・モード)
- アナログ・チャンネル間の遅延時間、全帯域、代表値
10ps以下(2つのチャンネルの入力インピーダンスが50Ωに設定されており、同一のV/divまたは10mV/div以上でDCカップリングされている場合)
トリガ・システム
- トリガ・モード
- オート、ノーマル、シングル
- トリガ・カップリング
DC、HF除去(50KHz以上で減衰)、LF除去(50KHz未満で減衰)、ノイズ除去(感度が低下)
- トリガ・ホールドオフ範囲
- 0ns~10s
- トリガ帯域幅(エッジ/パルス/ロジック)、代表値
型名 トリガ・タイプ トリガ帯域幅 8GHz エッジ 8GHz 8GHz パルス、ロジック 4GHz 6GHz エッジ 6GHz 6GHz パルス、ロジック 4GHz 4GHz、2.5GHz、1GHz: エッジ、パルス、ロジック オシロスコープの帯域幅
- エッジタイプ・トリガ感度(DCカップリング、代表値)
経路 範囲 仕様 50Ω経路 1mV/div~9.98mV/div 3.0div(DC~機器の周波数帯域) 10mV/div以上 1.0div未満(DC~機器の周波数帯域) 電源ライン 電源電圧:90V~264V(電源周波数:50~60Hz) 103.5V~126.5V
外部トリガ入力 250mVPP、DC~400MHz
- エッジ・トリガ感度(DCカップリングなし、代表値)
トリガ・カップリング 感度(代表値) ノイズ除去 DCカップリング制限の2.5倍 高周波除去 DC~50kHzではDCカップリング制限と同じ。50kHz以上の信号では減衰 低周波除去 50kHzを超える周波数ではDCカップリング制限の1.5倍。50 kHz以下の信号では減衰
- トリガ・ジッタ、アナログ・チャンネル、代表値
1.5psRMS以下(サンプル・モード、エッジタイプ・トリガ)
2 psRMS以下(エッジタイプ・トリガ、FastAcq モード)
40psRMS以下(エッジタイプ以外のトリガ・モード)
- トリガ・ジッタ、AUX入力(代表値)
40psRMS以下(サンプル・モード、エッジタイプ・トリガ)
- 機器間の外部入力トリガのスキュー(代表値)
スキューが450psの機器の場合、ジッタはそれぞれの機器で100ps、機器間の全体のスキューで550ps以下。AUX Inを使用して手動でデスキューすることで、チャンネル間スキューを200ps未満に減少させることが可能
パルス入力電圧が1Vpp以上ではスキューが改善
- トリガ・レベル・レンジ
- この仕様はロジックおよびパルスのスレッショルドに適用されます。
ソース レンジ 任意のチャンネル スクリーン中心から±5div 外部入力トリガ ±5V ライン ライン電圧の約50%に固定
- トリガ・タイプ
- エッジ:
- 任意のチャンネルの立上り、立下り、またはその両方。カップリング:DC、AC、ノイズ除去、HF除去、LF除去
- パルス幅:
正のパルスまたは負のパルスでトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
- タイムアウト:
- 指定した時間にわたって、イベントがハイ、ロー、いずれかのままである場合にトリガ。イベントは、他チャンネルの論理状態で設定可能
- ラント:
- 2つのスレッショルド・レベルのうち、1つ目のスレッショルドを横切り、2つ目のスレッショルドを横切ることなく、再び1つ目のスレッショルド・レベルを横切る場合にトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
- ウィンドウ:
- ユーザが調整可能な2つのスレッショルドと時間軸によって定義されたウィンドウに、信号が出入りするか、または範囲内/範囲外にとどまるイベントにトリガ。イベントは、時間または他チャンネルの論理状態で設定可能
- ロジック:
- ロジック・パターンが真または偽になるか、クロック・エッジが発生するタイミングでトリガ。すべてのアナログ、デジタルの入力チャンネルのパターン(AND、OR、NAND、NOR)は、High、LowまたはDon't Careとして定義。真になるロジック・パターンは時間クオリファイされる
- セットアップ&ホールド:
- 任意のチャンネルで、クロックとデータの間にセットアップ時間とホールド時間の違反がある場合にトリガ
- 立上り/立下り時間:
- 指定したパルス・エッジ・レートよりも速いまたは遅い場合にトリガ。スロープは正、負またはいずれかが選択可能。イベントは、他チャンネルの論理状態で設定可能
- ビデオ:
- NTSC、PAL、およびSECAMビデオ信号の全ライン、奇数ライン、偶数ライン、または全フィールドでトリガ
- シーケンス:
- AトリガがCイベントでリセットされた後のBイベントの回数、またはイベント数でトリガ。一般に、AおよびBトリガ・イベントには、任意のトリガ・タイプを設定できるが、AイベントまたはBイベントのどちらかがセットアップ/ホールドに設定されていて、もう片方のイベントをエッジに設定する必要がある場合には、ロジック・クオリフィケーションはサポートされない。EthernetおよびハイスピードUSB(480Mbps)もサポートされない
- ビジュアル・トリガ
- 標準トリガの機能を拡張し、すべての波形取込をスキャンし、ディスプレイに表示されるエリア(図形形状)と比較する。無制限の数のエリアを定義することができ、それぞれのエリアにクオリファイア(In、Out、Don't Care)を使用できる。ビジュアル・トリガの任意のエリアの組み合わせを使用して論理式を定義できるため、アクイジション・メモリに格納されるイベントを詳細にクオリファイできる。長方形、三角形、台形、六角形、ユーザ定義などの形状で定義可能
- パラレル・バス:
- パラレル・バスのデータ値でトリガ。パラレル・バスは1~4ビット(アナログ・チャンネルから)。バイナリまたはHexをサポート
- I2Cバス(Opt. 6-SREMBD):
- 10MbpsまでのI2Cバスのスタート、リピーテッド・スタート、ストップ、アドレス(7または10ビット)、データ、またはアドレスとデータでトリガ
- I3Cバス(Opt. 6-SRI3C)
- 10 Mb/sまでのI3Cバスのスタート、リピーテッド・スタート、ストップ、アドレス、データ、I3C SDRダイレクト、I3C SDRブロードキャスト、ACKなし、Tビット・エラー、ブロードキャスト・アドレス・エラー、ホットジョイン、HDR再開、HDR終了でトリガ
- SPIバス(Opt. 6-SREMBD):
- 20 Mbps以下のSPIバスのSS(Slave Select)、アイドル時間、またはデータ(1~16ワード)でトリガ
- RS-232/422/485/UARTバス(Opt. 6-SRCOMP):
- スタート・ビット、パケットの末尾、データ、およびパリティ・エラーでトリガ(15Mbpsまで)
- CANバス(Opt. 6-SRAUTO):
- 1MbpsまでのCANバスのフレームの開始、フレーム・タイプ(データ、リモート、エラー、オーバロード)、識別子、データ、識別子とデータ、フレームの最後、ミッシング・アクノレッジ、ビット・スタッフィング・エラーにトリガ
- CAN FDバス(Opt. 6-SRAUTO):
- 16 MbpsまでのCAN FDバスのフレームの開始、フレームの種類(データ、リモート、エラー、またはオーバロード)、識別子(標準または拡張)、データ(1~8バイト)、識別子とデータ、フレームの終了、エラー(Ackなし、ビット・スタッフ・エラー、FDフォーム・エラー、任意のエラー)
- LINバス(Opt. 6-SRAUTO):
- 1 MbpsまでのLINバスの同期、識別子、データ、IDとデータ、ウェイクアップ・フレーム、スリープ・フレーム、エラーでトリガ
- FlexRayバス(Opt. 6-SRAUTO):
- 10 MbpsまでのFlexRayバスのフレームの開始、インジケータ・ビット(ノーマル、ペイロード、ヌル、同期、スタートアップ)、フレームID,サイクル・カウント、ヘッダ・フィールド(インジケータ・ビット、識別子、ペイロード長、ヘッダCRC、サイクル・カウント)、識別子、データ、識別子とデータ、フレームの終了、エラーでトリガ
- SENTバス(Opt. 6-SRAUTOSEN):
- パケットの開始、高速チャンネルのステータスとデータ、低速チャンネルのメッセージIDとデータ、CRCエラーにトリガ
- SPMIバス(Opt. 6-SRPM):
- シーケンスの開始、リセット、スリープ、シャットダウン、ウェイクアップ、マスタ・リード、マスタ・ライト、レジスタ・リード、レジスタ・ライト、拡張レジスタ・リード、拡張レジスタ・ライト、拡張レジスタ・リード・ロング、拡張レジスタ・ライト・ロング、デバイス・ディスクリプタ・ブロック・マスタ・リード、デバイス・ディスクリプタ・ブロック・スレーブ・リード、レジスタ0ライト、バス所有権の転送、パリティ・エラーにトリガ
- USB 2.0 LS/FS/HSバス(Opt. 6-SRUSB2):
- 480MbpsまでのUSBバスのシンク、リセット、サスペンド、レジューム、パケットの終了、トークン(アドレス)パケット、データ・パケット、ハンドシェイク・パケット、スペシャル・パケット、エラーにトリガ
- Ethernetバス(Opt. 6-SRENET):
- 10BASE-Tおよび100BASE-TXバスのスタート・フレーム、MACアドレス、MAC Qタグ、MAC長/タイプ、MACデータ、IPヘッダ、TCPヘッダ、TCP/IPv4データ、パケットの終了、FCS(CRC)エラーでトリガ
- オーディオ(I2S、LJ、RJ、TDM)バス(Opt. 6-SRAUDIO):
- ワード・セレクト、フレーム・シンク、またはデータにトリガ。I2S/LJ/RJの最高データ・レートは12.5Mbps。TDMの最大データ・レートは25Mbps
- MIL-STD-1553バス(Opt. 6-SRAERO):
- MIL-STD-1553バス上のシンク、コマンド(送受信ビット、パリティ、サブアドレス/モード、ワード/モード・カウント、RTアドレス)、ステータス(パリティ、メッセージ・エラー、インストゥルメンテーション、サービス・リクエスト、ブロードキャスト・コマンド・レシーブ、ビジー、サブシステム・フラグ、ダイナミック・バス・コントロール・アクセプタンス(DBCA)、ターミナル・フラグ)、データ、時間(RT/IMG)、およびエラー(パリティ・エラー、シンク・エラー、マンチェスター・エラー、非連続データ)にトリガ
- ARINC 429バス(Opt. 6-SRAERO):
- 1 MbpsまでのARINC 429バスのワードの開始、ラベル、データ、ラベルとデータ、ワードの終了、およびエラー(任意のエラー、パリティ・エラー、ワード・エラー、ギャップ・エラー)でトリガ
- RF振幅対時間およびRF周波数対時間(Opt. 6-SV-RFVT)
- エッジ、パルス幅、タイムアウト・イベントでトリガ
アクイジション・システム
- サンプル
- サンプル値の取込み
- ピーク検出
- すべての掃引速度において、160psまでのグリッチを取込み可能
- アベレージング
- 2~10,240波形
- 最大平均速度 = 180 波形/秒
- 高速なハードウェア平均化
- 短時間で多数の平均値を取得するための取得モードです。高速なハードウェア平均化では収集パスを最適化して、ストレージの切り捨てエラーを減らしたり、オプションのオフセット・ディザリング手法を使用して非線形の不完全部の微調整を行ったりします。この機能は、プログラム可能なインタフェース・コマンドを通じて使用できます。
- 2~1,000,000波形
- 最大平均速度 = 32,000 波形/秒
- エンベロープ
- 複数回の波形取込みから、最小値と最大値の包絡線を表示することでピーク値を検出
- ハイレゾ
それぞれのサンプル・レートに、固有の有限インパルス応答(FIR)フィルタを適用することで、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エリアシングを防止し、オシロスコープの増幅器やADCから、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音を除去します。
ハイレゾ・モードでは、常に最低でも12ビットの垂直分解能が確保され、 625MS/s以下のサンプル・レートでは垂直分解能は16ビットにまで拡張されます。
- FastAcq®
FastAcqは、動的に変化する信号の解析や間欠的なイベントの取込に最適
最大波形取込レート:
- 500,000波形/秒以上(ピーク検出/エンベロープ・アクイジション・モード)、
- 30,000波形/秒以上(その他のアクイジション・モード)
- ロール・モード
- オート・トリガ・モードでは、40ms/divより遅いタイムベース速度において、画面の右から左に波形をスクロール表示。
- 履歴モード
- 最大レコード長を使用して、多くのトリガ・アクイジションを取得したり、目的のものが表示されたときに停止したり、保存されているすべてのトリガ・アクイジションを迅速に確認したりできます。
履歴に保存できるアクイジションの数は、(最大レコード長)/(現在のレコード長設定)です。
- FastFrame™アクイジション
アクイジション・メモリをセグメントに分割
最大トリガ・レートは5,000,000波形/秒以上
最小フレーム・サイズは50ポイント
最大フレーム数:1,000ポイント以上のフレーム・サイズでは、最大フレーム数はレコード長/フレーム・サイズ。
50ポイントのフレームでは、最大フレーム数は1,000,000
波形測定
- カーソル・タイプ
- 波形、垂直バー、水平バー、垂直/水平バー、ポーラ(XY/XYZプロットのみ)
- DC 電圧測定確度、アベレージ・アクイジション・モード
測定の種類 DC確度(V) 16以上の波形の平均 ±((DC ゲイン確度) x ¦読み値 - (オフセット - ポジション) ¦ + オフセット確度 + 0.05 x V/div 設定) 16回以上のアベレージ2回のデルタ電圧(同じオシロスコープ設定と環境条件で測定) ±(DCゲイン確度 × ¦ 読み値 ¦+0.1div)
- 自動測定
- 36種類の自動測定項目。表示可能な測定項目の数に制限はなく、測定バッジとして個別に表示することも、または測定結果テーブルにまとめて表示することも可能
- 振幅測定
- 振幅、最大値、最小値、p-p、正のオーバシュート、負のオーバシュート、平均値、実効値、AC実効値、トップ、ベース、領域
- タイミング測定
- 周期、周波数、UI、データ・レート、正のパルス幅、負のパルス幅、スキュー、遅延、立上り時間、立下り時間、位相、立上りスルー・レート、立下りスルー・レート、バースト幅、正のデューティ比、負のデューティ比、レベル外の時間、セットアップ時間、ホールド時間、N周期、ハイ時間、ロー時間、最小になる時間、最大になる時間
- ジッタ測定(標準)
- TIEおよび位相ノイズ
- 測定結果の統計値
- 平均、標準偏差、最大値、最小値、母集団統計値は、現在のアクイジション、およびすべてのアクイジションのどちらでも利用可能
- リファレンス・レベル
- 自動測定で使用されるリファレンス・レベルは、%または単位でユーザ定義が可能リファレンス・レベルは、すべての測定にグローバルに設定することも、ソース・チャンネルまたは信号ごと、または測定ごとに個別に設定することも可能
- ゲーティング
- スクリーン、カーソル、ロジック、サーチ、または時間。測定を行うアクイジションの領域を指定する。ゲーティングはグローバル(グローバルに設定されたすべての測定に影響)にもローカル(測定にはすべて固有の時間ゲートを設定可能。スクリーン、カーソル、ロジック、サーチにはただ1つのローカル・ゲートのみを利用可能)にも設定可能
- 測定プロット
- ヒストグラム、タイム・トレンド、スペクトラム、アイ・ダイアグラム(TIE測定のみ)、位相ノイズ(位相ノイズ測定のみ)
- 高速なアイ・レンダリング:アイの境界を定義するユニット・インターバル(UI)を表示。周囲のUIの数もユーザ指定できるため視覚的なコンテキストが向上
- 完全なアイ・レンダリング:すべての有効なユニット・インターバル(UI)を表示
- 測定リミット
- 測定値に対するユーザ定義可能なリミット値によるパス/フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト(SRQ)、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
- ジッタ解析(Opt. 6-DJA)で追加される機能
- 測定項目
ジッタ・サマリ、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、アイの高さ、アイの高さ@BER、アイの幅、アイの幅@BER、アイ・ハイ、アイ・ロー、Qファクタ、ビット・ハイ、ビット・ロー、ビット振幅、DCコモンモード、ACコモンモード(p-p)、差動クロスオーバ、T/nT比、SSC周波数偏差、SSC変調レート
- 測定プロット
- デジタル電源管理(Opt. 6-DPM)で追加される機能
- アイ・ダイアグラム、ジッタ・バスタブ
- 高速なアイ・レンダリング:アイの境界を定義するユニット・インターバル(UI)を表示。周囲のUIの数もユーザ指定できるため視覚的なコンテキストが向上
- 完全なアイ・レンダリング:すべての有効なユニット・インターバル(UI)を表示
- 測定リミット
測定値に対するユーザ定義可能なリミット値によるパス/フェイル・テスト。スクリーン・イメージの保存、波形の保存、システム・リクエスト(SRQ)、アクイジションの停止など、測定値がフェイルになった際のアクションの定義
- アイ・ダイアグラム・マスク・テスト
マスクによる自動パス/フェイル・テスト
- パワー解析オプション(Opt. 6-PWR)で追加される機能
- 測定項目
入力解析(周波数、VRMS、IRMS、電圧/電流クレスト・ファクタ、有効電力、皮相電力、無効電力、力率、位相角、高調波、突入電流、入力容量)
振幅解析(サイクル振幅、サイクル・トップ、サイクル・ベース、サイクル最大値、サイクル最小値、サイクル・ピーク)
タイミング解析(周期、周波数、負のデューティ・サイクル、正のデューティ・サイクル、負のパルス幅、正のパルス幅)
スイッチング解析(スイッチング・ロス、dv/dt、di/dt、安全動作領域、RDSon)
磁気解析(インダクタンス、I対Intg(V)、磁気損失、磁気プロパティ)
出力解析(電源リップル、スイッチング・リップル、効率、ターンオン時間、ターンオフ時間)
周波数応答解析(制御ループ応答ボード線図、電源電圧変動除去比、インピーダンス)
- 測定プロット
- 高調波バー・グラフ、スイッチング・ロス軌跡プロット、安全動作領域(SOA)
- デジタル電源管理(Opt. 6-DPM)で追加される機能
- 測定項目
リップル解析(リップル)
トランジェント解析(オーバシュート、アンダシュート、ターンオンのオーバシュート、DCレール電圧
電源シーケンス解析(ターンオン、ターンオフ)
ジッタ解析(TIE、PJ、RJ、DJ、アイの高さ、アイの幅、アイ・ハイ、アイ・ロー)
電源誘発ジッタ(PSIJ)
- DDR3/LPDDR3メモリ・デバッグ/解析オプション(Opt. 6-DBDDR3)で追加される機能
- 測定項目
振幅測定(AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI)
時間測定(tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX)
- LVDSデバッグ/解析オプション(Opt. 6-DBLVDS)で追加される機能
- データ・レーン測定
汎用テスト(UI、立上り時間、立下り時間、データ幅、データ間スキュー(PN)、データ間スキュー(レーン間)、データ・ピーク・ツー・ピーク)
ジッタ・テスト(ACタイミング、クロック・データ・セットアップ時間、クロック・データ・ホールド時間、アイ・ダイアグラム(TIE)、TJ@BER、DJデルタ、RJデルタ、DDJ、ディエンファシス・レベル)
- クロック・レーン測定
汎用テスト(周波数、周期、デューティ・サイクル、立上り時間、立下り時間、クロック間スキュー(PN)、クロック・ピーク・ツー・ピーク
ジッタ・テスト(TIE、DJ、RJ)
SSC On(変調レート、平均周波数偏差)
波形演算
- 演算波形数
- 無制限
- 演算
- 波形および定数の加算、減算、乗算、除算
- 代数式
- 波形、スカラ、任意の変数、波形測定結果などを含めた広範な代数式を定義可能。複雑な数式を使用して、演算を重ねて実行できる。例:(Integral(CH1-Mean(CH1))× 1.414 × VAR1)
- 演算関数
- 反転、積分、微分、平方根、指数、Log 10、Log e、Abs、Ceiling、Floor、Min、Max、Degree、Radian、Sin、Cos、Tan、ASin、ACos、ATan
- 関係式
- >、<、≧、≦、=、≠のブール値の結果
- ロジック
- AND、OR、NAND、NOR、XOR、EQV
- フィルタ関数 (標準)
- ユーザ定義フィルタのロード。フィルタ係数を含むファイルを指定。
- フィルタ関数(Opt. 6- UDFLT)
- フィルタ・タイプ
- ロー・パス、ハイ・パス、バンド・パス、バンド・ストップ、オール・パス、ヒルベルト、微分器、およびカスタム
- フィルタ応答タイプ
- バターワース、チェビシェフ I、チェビシェフ II、楕円、ガウシアン、およびベッセル-トムソン
- FFT関数
- スペクトラム(振幅、位相、実数および虚数)
- FFT垂直軸単位
振幅:リニアおよびログ(dBm)
位相:Degree、Radian、グループ遅延
- FFTの窓関数
- ハニング、方形、ハミング、ブラックマンハリス、フラットトップ2、ガウシアン、カイザー-ベッセル、Tek指数関数
スペクトラム表示
- 中心周波数
- アナログ帯域による制限あり
- スパン
- 74.5Hz~1.25GHz(標準)
74.5 Hz~2 GHz (Opt. 6-SV-BW-1)
粗調整(1-2-5シーケンス)
- RF測定
- Spectrum Viewのトレース・データおよび表示でのチャンネル・パワー(CHP)、隣接チャンネル・パワー比(ACPR)、占有帯域幅(OBW)の測定値
- RF対時間の波形
- 振幅対時間、周波数対時間、位相対時間(Opt. 6-SV-RFVTを使用)
- RF対時間トリガ
- RF振幅対時間/RF周波数対時間のエッジ、パルス幅、およびタイムアウト(Opt. 6-SV-RFVTを使用)
- スペクトログラム
- X軸にRF周波数対時間対振幅が周波数で表示され、Y軸には時間、パワー・レベルが異なる色で表示されます(Opt. 6-SV-RFVT)
- 分解能帯域幅(RBW)
93μHz~62.5MHz
93 μHz~100 MHz(Opt. 6-SV-BW-1)
- IQキャプチャ
- データは同相および直交(I&Q)サンプルとして保存され、時間領域データとI&Qデータの間で正確な同期が維持されます。
- RF対時間の波形が有効な場合(Opt. 6-SV-RFVT)、IQデータがファイルに取り込まれて、エクスポートされ、サードパーティ製アプリケーション内でさらに解析が実施されます。
- 最大取込時間は、スパンおよびサンプル・レートによって異なります。25 GS/sおよび2 GHzスパンでは、最大取込時間は0.086秒です。1 GHzスパンでは、最大取込時間は0.172秒です。40 MHzスパンでは、最大取込時間は2.749秒です。1 MHzスパンでは、最大取込時間は87.961秒です。
- ウィンドウ・タイプと係数
ウィンドウ・タイプ 帯域幅係数 ブラックマン-ハリス 1.90 フラットトップ:2 3.77 ハミング 1.30 ハニング 1.44 カイザー - ベッセル 2.23 方形 0.89
- スペクトラム・タイム
- FFTウィンドウ係数/RBW
- 基準レベル
- 基準レベルは、アナログ・チャンネルの Volts/Div 設定によって自動的に設定
- 設定範囲:-42dBm~+44dBm
- 垂直軸位置(Vertical Position)
- -100div~+100div
- 垂直軸単位
- dBm、dBµW、dBmV、dBµV、dBmA、dBµA
- 水平スケーリング
- リニア、対数
- マルチチャンネル・スペクトラム解析
- 各FlexChannel入力は、Spectrum View、RF対時間の波形(オプションRFVTを使用)、スペクトログラム(オプションRFVTを使用)で構成できます。
- チャンネル間で同時に複数のRF測定を実行できます。
- Spectrum時間と中心周波数の設定は、ロックを解除してチャンネル間で個別に移動できます。Spectrum Viewチャンネルはすべて、同じスパン、分解能帯域幅、ウィンドウ・タイプを共有する必要があります。
サーチ
- サーチの数
- 無制限
- サーチ・タイプ
- エッジ、パルス幅、タイムアウト、ラント・パルス、ウィンドウ違反、ロジック・パターン、セットアップ/ホールド違反、立上り/立下り時間、バス・プロトコル・イベントなど、ユーザ指定の条件に基づいて、ロング・メモリ全体から該当するすべてのイベントの検索が可能。サーチ結果は波形ビューまたは結果テーブルに表示可能
保存
- 波形形式
- テクトロニクス波形データ(.wfm)、カンマ区切り値(.csv)、MATLAB(.mat)
- 波形ゲーティング
- カーソル、スクリーン、再サンプリング(n番目のサンプルごとに保存)
- スクリーン・キャプチャ形式
- ポータブル・ネットワーク・グラフィック(*.png)、24ビット・ビットマップ(*.bmp)、JPEG(*.jpg)
- セットアップ・タイプ
- テクトロニクス・セットアップ(.set)
- レポート形式
- Adobeポータブル・ドキュメント(.pdf)、シングル・ファイルのWebページ(.mht)
- セッション形式
- テクトロニクス・セッション・セットアップ(.tss)
ディスプレイ(ビデオ出力ポートまたは e*Scope 経由でのみ利用可能)
- ディスプレイ・タイプ
- 外部モニタ
- ディスプレイ解像度
- 1,920×1,080(水平ピクセル×垂直ピクセル、HD)
- 表示モード
オーバレイ:トレースが互いに重なり合って表示される従来からのオシロスコープの表示モード
スタック:各波形が固有のスライスに表示される表示モード。それぞれの波形は別々に表示されていても、フル・レンジのADCを活用できるスライスの内部にチャンネルのグループをオーバーレイすることもできるため、信号の表示を見ながら簡単に比較できます。
- ズーム
- すべての波形およびプロット表示で水平および垂直ズームをサポート
- 補間方式
- Sin(x)/x、直線
- 波形スタイル
- ベクタ、ドット、可変パーシスタンス、無限パーシスタンス
- 波形目盛
- 移動可能/固定目盛、グリッド/時間/フル/なしから選択可能
- カラー・パレット
ノーマル、反転(スクリーンショット)
個々の波形の色をユーザが選択可能
- フォーマット
- YT、XY、XYZ
- 多言語ユーザ・インタフェース
- 英語、日本語、簡体字中国語、繁体字中国語、フランス語、ドイツ語、イタリア語、スペイン語、ポルトガル語、ロシア語、韓国語
- 多言語ヘルプ
- 英語版、日本語版、簡体字中国語版
任意波形/ファンクション・ジェネレータ(オプション)
- ファンクションのタイプ
- 任意波形、正弦波、方形波、パルス波、ランプ波、三角波、DC レベル、ガウシアン、ローレンツ、指数立上り/立下り、Sin(x)/x、不規則ノイズ、ハーバーサイン、Cardiac
- 振幅レンジ
- 値はピーク・ツー・ピークの電圧
波形 50Ω 1MΩ 任意波形 10mV~2.5V 20mV~5V 正弦波 10mV~2.5V 20mV~5V 方形波 10mV~2.5V 20mV~5V パルス 10mV~2.5V 20mV~5V ランプ 10mV~2.5V 20mV~5V 三角波 10mV~2.5V 20mV~5V ガウシアン 10mV~1.25V 20mV~2.5V ローレンツ 10mV~1.2V 20mV~2.4V 指数立上り 10mV~1.25V 20mV~2.5V 指数立下り 10mV~1.25V 20mV~2.5V Sine(x)/x 10mV~1.5V 20mV~3.0V ランダム・ノイズ 10mV~2.5V 20mV~5V ベイバーサイン 10mV~1.25V 20mV~2.5V 心電図 10mV~2.5V 20mV~5V
- 正弦波
- 周波数範囲
- 0.1Hz~50MHz
- 周波数の設定分解能
- 0.1Hz
- 周波数確度
- 130ppm(周波数≦10kHz)、50ppm(周波数>10kHz)
正弦波、ランプ波、方形波、パルス波のみに適用されます。
- 振幅レンジ
- 20mVpp~5Vpp(オープン回路)、10mVpp~2.5Vpp(50Ω)
- 振幅フラットネス(代表値)
±0.5dB(1kHz)
±1.5dB(1kHz、20mVpp未満の振幅)
- 全高調波歪み(代表値)
1%(振幅:200mVpp以上、50Ω負荷)
2.5%(振幅:50mV以上、200mVpp未満、50Ω負荷)
正弦波のみに適用されます。
- スプリアス・フリー・ダイナミック・レンジ(代表値)
40dB(Vpp≧0.1V)、30dB(Vpp≧0.02V)、50Ω負荷
- 方形波/パルス波
- 周波数レンジ
- 0.1 Hz~MHz
- 周波数の設定分解能
- 0.1Hz
- 周波数確度
- 130ppm(周波数≦10kHz)、50ppm(周波数>10kHz)
- 振幅レンジ
- 20mVpp~5Vpp(オープン回路)、10mVpp~2.5Vpp(50Ω)
- デューティ・サイクル・レンジ
- 10%~90%または最小パルス(10ns)、どちらか長い方
- 最小パルス時間は、オン・タイムとオフ・タイムの両方に適用されるため、周波数が高くなると、10nsのオフ・タイムを維持するために、最大デューティが低下
- デューティ・サイクル分解能
- 0.1%
- 最小パルス幅(代表値)
- 10ns。オンまたはオフのいずれかの継続時間の最小値
- 立上り/立下り時間(代表値)
- 5ns、10%~90%
- パルス幅分解能
- 100ps
- オーバシュート(代表値)
- 6%未満、100mVppを超える信号ステップ
- これは正方向のトランジション (正のオーバシュート) および負方向のトランジション (負のオーバシュート) に適用される
- 非対称性(代表値)
- ±1% ±5ns、デューティ・サイクル50%のとき
- ジッタ(代表値)
- 60ps TIERMS未満、100mVpp以上の振幅、40%~60%のデューティ・サイクル
- ランプ/三角波
- 周波数範囲
- 0.1 Hz~
- 周波数の設定分解能
- 0.1Hz
- 周波数確度
- 130ppm(周波数≦10kHz)、50ppm(周波数>10kHz)
- 振幅レンジ
- 20mVpp~5Vpp(オープン回路)、10mVpp~2.5Vpp(50Ω)
- シンメトリ
- 0%~100%
- シンメトリの分解能
- 0.1%
- レベルの範囲
±2.5V(オープン回路)
±1.25V(50Ω)
- 不規則ノイズの振幅レンジ
20mVpp~5Vpp(オープン回路)
10mVpp~2.5Vpp(50Ω)
- Sin(x)/x
- 最高周波数
- MHz
- ガウシアン・パルス、ハーバーサイン、ローレンツ・パルス
- 最高周波数
- MHz
- ローレンツ・パルス
- 周波数範囲
- 0.1 Hz~ MHz
- 振幅レンジ
- 20mVpp~2.4Vpp(オープン回路)
10mVpp~1.2Vpp(50Ω)
- 心電図波形
- 周波数レンジ
- 0.1 Hz~
- 振幅レンジ
- 20mVpp~5Vpp(オープン回路)、
10mVpp~2.5Vpp(50Ω)
- 任意波形
- メモリ容量
- 1~128k
- 振幅レンジ
- 20mVpp~5Vpp(オープン回路)、
10mVpp~2.5Vpp(50Ω)
- 繰返しレート
- 0.1 Hz~ MHz
- サンプル・レート
- 250 MS/s
- 信号振幅確度
- ±[(p-p振幅設定の1.5%)+(DCオフセット設定の1.5%)+1mV ](周波数=1kHz)
- 信号振幅分解能
1mV(オープン回路)
500μV(50Ω)
- 正弦波およびランプ波の周波数確度
130ppm(周波数:10kHz以下)
50ppm(周波数:>10kHz)
- DCオフセット・レンジ
±2.5V(オープン回路)
±1.25V(50Ω)
- DCオフセット分解能
1mV(オープン回路)
500μV(50Ω)
- DCオフセット確度
±[(絶対オフセット設定の1.5%)+1mV]
環境温度25℃から10℃ごとに3mVの不確実性を加算
デジタル・ボルトメータ(DVM)
- 測定項目
DC、ACRMS+DC、ACRMS、トリガ周波数カウント
- 電圧分解能
- 4桁
- 電圧確度
- DC:
±((1.5% × ¦読み値-オフセット-ポジション)+(0.5% × ¦(オフセット-ポジション)¦)+(0.1 × Volts/div))
30℃超過分1℃につき、¦読み値-オフセット-ポジション¦が0.100%の割合で低下
±5div(スクリーン中央から)の信号
- AC:
±3%(40Hz~1kz)、40Hz~1kHz範囲外に高調波成分が存在しない場合
AC(代表値): ±2%(20Hz~10kHz)
AC測定においては、VPPの入力信号が4~10divの間に収まり、画面に波形全体が表示されるように、入力チャンネルの垂直軸を設定する必要があります。
トリガ周波数カウンタ
- 解像度
- 8桁
- 確度
±(1カウント+時間軸確度×入力周波数)
信号は8mVppまたは2div以上でなければならない(どちらか大きな方)
- 最高入力周波数
- 10Hz~アナログ・チャンネルの最高周波数帯域
- 信号は8mVppまたは2div以上でなければならない(どちらか大きな方)
プロセッサのシステム
- ホスト・プロセッサ
- Intel i5-4400E、2.7GHz、64ビット、デュアル・コア・プロセッサ、8GBのシステムRAM
- オペレーティング・システム
組込み OS (標準構成)。OSのファイル・システムへのアクセスは不可
Opt. 6-WINM2をインストールした機器:Microsoft Windows 10
- 内蔵ストレージ
- 80Gバイト以上。80mmメモリ・カード(M2)、SATA-3インタフェース
512 GB M.2 ドライブ、SATA-3 インターフェイス (Opt. 6-WINM2 搭載)
入出力ポート
- DisplayPortコネクタ
- 20ピンDisplayPortコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示
- DVIコネクタ
29ピンDVI-Iコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示
- VGA
DB-15 Feコネクタ。外部モニタやプロジェクタに接続し、ライブ波形などのオシロスコープ画面を表示。
- プローブ補正出力(代表値)
- 接続機能:
- コネクタは機器の前面右の下の部分に配置
- 振幅:
- 0~2.5V
- 周波数:
- 1kHz
- ソース・インピーダンス:
- 1kΩ
- 外部リファレンス入力
時間軸システムは外部10MHzリファレンス信号に位相ロック可能
リファレンス・クロックには2 つのレンジがある
10MHz±2ppmの高確度リファレンス・クロック、またはやや確度が劣る10MHz±1kppmのリファレンス・クロック
- USBインタフェース(ホスト、デバイス・ポート)
- USBホスト・ポート(前面パネル):USB 2.0ハイスピード・ポート(×2)、USB 3.0スーパースピード・ポート(×1)
- USBホスト・ポート(後部パネル):USB 2.0ハイスピード・ポート(×2)、USB 3.0スーパースピード・ポート(×2)
- USBデバイス・ポート(後部パネル):USB 3.0スーパスピード・デバイス・ポート(×1。USBTMC対応)
- Ethernetインタフェース
- 10/100/1000Mbps
- 補助出力
後部パネルにBNCコネクタ。オシロスコープのトリガ、オシロスコープの内部リファレンス・クロック出力、またはAFGシンク・パルスのイベント出力において正または負のパルス出力が可能
特性 リミット Vout(HI) 開回路: 2.5V以上、50Ω負荷で接地: 1.0V以上 Vout(LO) 4mA以下の負荷: 0.7V以下、50Ω負荷で接地: 0.25V以下
- ケンジントン・ロック
- 後部パネルにケンジントン・ロック用のセキュリティ・スロットを装備
- LXI
クラス:LXI Core 2016
バージョン:1.5
電源
- 電源
- 消費電力
最大360W
- ソース電圧
- 100~240V ±10%(50Hz~60Hz)
- 115V ±10%(400Hz)
物理特性
- 寸法
高さ:87.3mm
幅:432mm
奥行:605.7mm
61cm~91cmのラック(奥行)に対応
- 質量
- 13.34kg
- 冷却
- 通気のために、右側および左側に50.8mm以上の隙間を確保してください。空気は機器の左側から右側へと流れます。
- ラックマウント・タイプ
- 2Uラックマウント・キット(標準で付属)
環境仕様
- 温度
- 動作時
- +0℃~+50℃
- 非動作時
- -20 ℃~+60 ℃(-4 °F~140 °F)
- 湿度
- 動作時
- 40℃以下で相対湿度5%~90%(RH)
- +40℃超、+50℃以下で相対湿度5%~ 55%(RH)、結露なし
- 非動作時
- +60 ℃以下で相対湿度(RH)5~90%、結露のないこと
- 高度
- 動作時
- 最高3,000m
- 非動作時
- 最高12,000m(39,370フィート)
- 温度
- 動作時
- +0℃~+50℃
- 非動作時
- 湿度
- 動作時
40℃以下で相対湿度5%~90%(RH)
+40℃超、+50℃以下で相対湿度5%~ (RH)、結露なし
- 高度
- 動作時
- 最高3,000m
- 非動作時
- 最高12,000m
EMC適合性および安全性
- 安全性規格
- 米国NRTL認証取得 - UL61010-1およびUL61010-2-030
- カナダ認証 - CAN/CSA C22.2 No. 61010-1およびCAN/CSA C22.2 No. 61010-2-030
- EU適合性 - 低電圧指令2014-35-EUおよびEN61010-1。
- 国際規格準拠 - IEC 61010-1およびIEC61010-2-030
- 規制
CEマーク(EU)、CSA認定(米国/カナダ)
RoHS準拠
ソフトウェア
- IVIドライバ
LabVIEW、LabWindows/CVI、Microsoft .NET、およびMATLABなど、一般的なアプリケーションの標準測定器プログラム・インタフェースを提供VISAを介してPython、C/C++/C#など数多くの言語に対応が可能。
- e*Scope®
標準Webブラウザを通じて、ネットワーク接続経由でオシロスコープの制御を可能にします。オシロスコープのIPアドレスまたはネットワーク名を入力するだけで、ブラウザにWebページが表示されます。このWebページから、設定、波形、測定値、画面イメージを転送および保存したり、オシロスコープの設定をWebブラウザから直接変更することもできます。または、e*Scope認証をパスワード保護アクセスに設定して、オシロスコープを制御し、表示できます。
- LXI Webインタフェース
ブラウザのアドレス・バーにオシロスコープのIPアドレスまたはネットワーク名を入力するだけで、標準のWebブラウザ経由でオシロスコープと接続できます。Webインタフェースで、機器のステータスと構成、ネットワーク設定のステータスと変更、e*Scope Webベースのリモート・コントロールを通じた機器の制御を行うことができます。すべてのWebのやり取りがLXI仕様、バージョン1.5に準拠しています。
- サンプル・プログラム
4/5/6シリーズ・プラットフォーム上でのプログラミングは簡単な作業ではありませんでした。プログラマ・マニュアルやGitHubサイトには、遠隔操作による自動化に役立つ数多くのコマンドやサンプル・プログラムが掲載されています。https://github.com/tektronix/programmatic-control-examplesをご覧ください。
ご注文の際は以下の型名をご使用ください。
以下のステップに従って、お客様の測定のニーズに合わせて、最適な機器とオプションを選択してください。
ステップ1
- 最初に機種を選択します。
型名 チャンネル数 LPD64 4
- 全機種に付属
- ラックマウント・アタッチメント(取り付け済み)
- インストールおよび安全性に関するマニュアル
- 内蔵オンライン・ヘルプ
- 電源ケーブル
- 計量標準総合センターへのトレーサビリティと、ISO9001/ISO17025品質システム登録を文書化した校正証明書
- 本体は1年保証。
ステップ2
- ロー・プロファイル・デジタイザに必要な周波数帯域(アナログ・チャンネル)の選択
- 現時点で必要な周波数帯域を、以下の周波数帯域オプションから選択してください。アップグレード・オプションを購入することで、いつでもアップグレードできます。
Opt. 周波数帯域 6-BW-1000 1GHz 6-BW-2500 2.5GHz 6-BW-4000 4GHz 6-BW-6000 6GHz 6-BW-8000 8GHz
ステップ3
- 内蔵機能の追加
これらは機器本体と同時に注文できますが、後でアップグレード・キットとして購入することもできます。
機器オプション 内蔵機能 6-RL-2 レコード長を 125Mポイント/チャンネルから250Mポイント/チャンネルに拡張 6-RL-3 レコード長を125Mポイント/チャンネルから500Mポイント/チャンネルに拡張
6-RL-4 レコード長を125Mポイント/チャンネルから1Gポイント/チャンネルに拡張
6-AFG 任意波形/ファンクション・ジェネレータの追加 6-WINM23 512 GBのm.2ドライブに標準搭載されている内蔵OSをWindows10のOSに交換 購入したバンドルにはそれぞれ、以下の2種類のライセンス期間のオプションがあります。
- 1年間ライセンス:購入したバンドルのすべての機能と無償のアップグレードを1年間ご利用いただけます。1年を過ぎると、機能は無効になります。選択したバンドルには、1年間ライセンスを追加購入できます。
- 永続的ライセンス:購入したバンドルのすべての機能を永続的に有効にします。永続的ライセンスには、バンドルされた機能セットの1年間の無料アップグレードが含まれます。1年を過ぎると、前回のアップデートで有効になった機能セットの状態で凍結されます。
永続バンドルは、メンテナンス・ライセンスを購入することで、1年間のアクティベーション期間後も継続してアップグレードを受けられます。メンテナンス・ライセンスの情報は、以下のメンテナンス・ライセンスの表に記載されています。メンテナンス・ライセンスは、既存のStarter、Pro、またはUltimateのバンドル用に購入する必要があります。
メンテナンス・ライセンス 説明 6-STARTER-MNT-1Y 6シリーズMSOでの1年間のPerpetual Starter Bundle(永続スターター・バンドル)のアップデートが含まれています 6-PRO-MNT-1Y 6シリーズMSOでの1年間のPerpetual Pro Bundle(永続プロ・バンドル)のアップデートが含まれています 6-ULTIMATE-MNT-1Y 6シリーズMSOでの1年間のPerpetual Ultimate Bundle(永続アルティメット・バンドル)のアップデートが含まれています
ステップ4
- オプション機能(シリアル・バスのトリガ/デコード・サーチ)の追加
現段階で必要なシリアル・サポートを、以下のシリアル解析オプションから選択してください。アップグレード・キットを購入することで、いつでもアップグレードできます。
Opt. 対応シリアル・バス 6-RFNFC ISO/IEC 15693、14443A、14443BおよびFeliCa(デコード/サーチのみ) 6-SRAERO 航空/宇宙通信用(MIL-STD-1553、ARINC 429) 6-SRAUDIO オーディオ(I2S、LJ、RJ、TDM) 6-SRAUTO 車載用(CAN、CAN FD、LIN、FlexRay、およびCANシンボル・デコード) 6-SRAUTOSEN 車載用センサ(SENT) 6-SRCOMP コンピュータ(RS-232/422/485/UART) 6-SREMBD 組込み(I2C、SPI) 6-SRENET Ethernet(10BASE-T、100BASE-TX) 6-SRI3C MIPI I3C 6-SRPM 電源管理(SPMI) 6-SRUSB2 USB(USB2.0 LS、FS、HS)
ステップ5
- シリアル・バスのコンプライアンス・テストの追加
- 現段階で必要なコンプライアンス・テスト・パッケージを、以下のオプションから選択してください。アップグレード・キットを購入することで、いつでもアップグレードできます。以下の表のすべてのオプションには、Opt. 6-WIN(Microsoft Windows 10 オペレーティング・システムがインストールされた SSD)が必要です。
機器オプション 対応シリアル・バス 6-CMNBASET
2.5および5 GBASE-Tイーサネット自動コンプライアンス・テスト・ソリューション.
2.5GHzを推奨
ステップ6
- メモリ解析機能の追加
機器オプション 拡張解析機能 6-DBDDR3 DDR3/LPDDR3のデバッグ/解析
ステップ 7
- データ解析機能の追加
機器オプション 拡張解析機能 6-DBLVDS TekExpress LVDS自動テスト・ソリューション(Opt. 6-DJAが必要) 6-DJA 拡張ジッタ/アイ・ダイアグラム解析 6-DPM デジタル電源管理 6-MTM マスク/リミット・テスト 6-PAM3 PAM3解析(Opt. 6-DJAおよび6-WINが必要) 6-PWR パワー測定/解析 6-SV-BW-1 Spectrum Viewの取込み帯域を 2GHzに拡張 6-SV-RFVT Spectrum ViewでのRF対時間波形、トリガ、スペクトログラム、およびIQキャプチャ -TDR 時間領域反射測定 6-UDFLT ユーザ定義フィルタ作成ツール 6-VID NTSC、PAL、SECAMビデオ・トリガ
ステップ8
- アクセサリの追加
オプショナル・アクセサリ 概要 020-3180-xx ベンチトップ変換キットには機器用の脚(×4)とストラップ・ハンドルが付属
016-2139-xx 輸送に便利なハンドル/車輪付きハード・キャリング・ケース
003-1929-xx SMA 8ポンド・トルク・レンチ(SMA ケーブルの接続用)
174-6211-xx SMAケーブル(×2、マッチディレイ:1ps以内)
174-6212-xx SMAケーブル(×4、マッチディレイ:1ps以内)
174-6215-00 パワー・デバイダ、2ウェイ、50Ω、D~18GHz
174-6214-00 パワー・デバイダ、4ウェイ、50Ω、D~18GHz
GPIB-Ethernetアダプタ
ICS Electronics社から直接4865B型(GPIB-Ethernetアダプタ)を購入可能
ステップ9
- 電源ケーブル・オプションの選択
電源ケーブルのオプション 概要 A0 北米仕様電源プラグ(115V、60Hz) 電源コードを本体に固定するためのロック機構を装備
A1 ユニバーサル欧州仕様電源プラグ(220V、50Hz) A2 イギリス仕様電源プラグ(240V、50Hz) A3 オーストラリア仕様電源プラグ(240V、50Hz) A5 スイス仕様電源プラグ(220V、50Hz) A6 日本仕様電源プラグ(100V、50/60Hz) A10 中国仕様電源プラグ(50Hz) A11 インド仕様電源プラグ(50Hz) A12 ブラジル仕様電源プラグ(60Hz) A99 電源コードなし
ステップ10
本機のサービス・パッケージで投資と稼働時間を保護します。
本機の校正と延長保証プランをご利用いただくと、ご購入品の長期的価値を最適化し、維持費用を抑えることができます。プランには、部品、作業、2日間の発送作業をカバーする標準型保証の延長や、通常使用による損傷、事故による破損、ESDまたはEOSをカバーする修理と交換を含めたトータル保証サービス・プランなどが用意されています。6シリーズ・ロー・プロファイル・デジタイザ製品でご利用いただける特定のサービス・オプションについては、以下の表をご覧ください。工場修理プランと比較することもできますhttps://www.tek.com/en/services/factory-service-plans。
また、テクトロニクスは、電子テストおよび計測機器の全ブランドに対応する業界トップの認定校正サービス・プロバイダーであり、9,000 社のメーカーの 140,000 以上のモデルに対するサービスを行っています。世界各地に 100 以上のラボを有するテクトロニクスは、お客様に合わせた総合的校正プログラムを、市場価格かつ OEM 品質レベルで提供するグローバル・パートナーです。当社の総合的校正サービスの機能をご覧くださいhttps://www.tek.com/en/services/calibration-services。
- 延長修理/校正オプションの追加
サービス・オプション 概要 T3 3年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損(ESDまたはEOSを含む)の修理または交換を含む、。 R3 標準保証期間を3年に延長。部品、作業、国内2日の発送を保証。保証がない場合よりも迅速な修理対応。すべての修理で校正とアップデートを実施。手続きは不要。電話一本で修理プロセスが開始。 C3 3 年間の校正サービス。必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、2 年間の校正サービスが含まれます。 T5 5年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損(ESDまたはEOSを含む)の修理または交換を含む、。 R5 標準保証期間を5年に延長。部品、作業、国内2日の発送を保証。保証がない場合よりも迅速な修理対応。すべての修理で校正とアップデートを実施。手続きは不要。電話一本で修理プロセスが開始。 C5 5 年間の校正サービス。必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、4 年間の校正サービスが含まれます。
購入後の機能アップグレード
- 機能アップグレードの追加
- 6シリーズ製品は購入後、様々な方法で機能を簡単に追加することができます。ノード・ロック・ライセンスの場合は、単一の製品のオプション機能が永続的に有効になります。フローティング・ライセンスの場合は、ライセンスが有効なオプションを対応機器間で簡単に移動できます。
アップグレード機能 ノード・ロック・ライセンス・アップグレード フローティング・ライセンス・アップグレード 説明 内蔵機能の追加 SUP6-AFG SUP6-AFG-FL 任意波形/ファンクション・ジェネレータの追加 SUP6-RL-1T2 SUP6-RL-1T2-FL レコード長を125 Mpts/チャンネルから250 Mpts/チャンネルに拡張 SUP6-RL-1T3 SUP6-RL-1T3-FL レコード長を125 Mpts/チャンネルから500 Mpts/チャンネルに拡張 SUP6-RL-1T4 SUP6-RL-1T4-FL レコード長を125 Mpts/チャンネルから1 Gpts/チャンネルに拡張 SUP6-RL-2T3 SUP6-RL-2T3-FL レコード長を250 Mpts/チャンネルから500 Mpts/チャンネルに拡張 SUP6-RL-2T4 SUP6-RL-2T4-FL レコード長を250 Mpts/チャンネルから1 Gpts/チャンネルに拡張 SUP6-RL-3T4 SUP6-RL-3T4-FL レコード長を500 Mpts/チャンネルから1 Gpts/チャンネルに拡張 プロトコル解析の追加 SUP6-RFNFC SUP6-RFNFC-FL ISO/IEC 15693、14443A、14443BおよびFeliCa(デコード/サーチのみ) SUP6-SRAERO SUP6-SRAERO-FL 航空・宇宙通信用シリアル・トリガ/解析(MIL-STD-1553、ARINC 429) SUP6-SRAUDIO SUP6-SRAUDIO-FL オーディオ・シリアル・トリガ/解析(I2S、LJ、RJ、TDM) SUP6-SRAUTO SUP6-SRAUTO-FL 車載用シリアル・トリガ/解析(CAN、CAN FD、LIN、FlexRay、CANのシンボル・デコード) SUP6-SRAUTOSEN SUP6-SRAUTOSEN-FL 車載用センサ・シリアル・トリガ/解析モジュール(SENT) SUP6-SRCOMP SUP6-SRCOMP-FL コンピュータ・シリアル・トリガ/解析(RS-232/422/485/UART) SUP6-SREMBD SUP6-SREMBD-FL 組込みシリアル・トリガ/解析(I2C、SPI) SUP6-SRENET SUP6-SRENET-FL Ethernetシリアル・トリガ/解析(10BASE-Tおよび100BASE-TX) SUP6-SRI3C SUP6-SRI3C-FL MIPI I3C シリアル・トリガ/解析 SUP6-SRPM SUP6-SRPM-FL 電源管理シリアル・トリガ/解析(SPMI) SUP6-SRSPACEWIRE SUP6-SRSPACEWIRE-FL SpaceWire(デコード・サーチのみ) SUP6-SRSVID SUP6-SRSVID-FL シリアルVID(SVID)シリアル・トリガ/解析 SUP6-SRUSB2 SUP6-SRUSB2-FL USB 2.0シリアル・バス・トリガ/解析(LS、FS、HS) SUP6-SREUSB2 SUP6-SREUSB2-FL 組込みUSB2(eUSB2)シリアル・デコード/解析 SUP6-CMXGBT SUP6-CMXGBT-FL 10 GBASE-T Ethernet自動コンプライアンス・テスト・ソリューション(4 GHz以上推奨) シリアル・コンプライアンスの追加
すべてのシリアル・コンプライアンス製品には、Opt. 6-WINM2(Microsoft Windows 10オペレーティング・システムがインストールされたSSD)が必要
SUP6-CMNBASET
SUP6-CMNBASET-FL Ethernet自動コンプライアンス・テスト・ソリューション 拡張解析の追加 SUP6-DBLVDS SUP6-DBLVDS-FL LVDSデバッグ/解析(Opt. 6-DJAおよび6-WINM2が必要) SUP6-DJA SUP6-DJA-FL 拡張ジッタ/アイ・ダイアグラム解析 SUP6-PWR SUP6-PWR-FL 拡張パワー測定/解析 SUP6-DPM SUP6-DPM-FL デジタル電源管理 SUP6-SV-RFVT SUP6-SV-RFVT-FL Spectrum ViewでのRF対時間波形、トリガ、スペクトログラム、およびIQキャプチャ SUP6-SV-BW-1 SUP6-SV-BW-1-FL Spectrum Viewの取込み帯域を2GHzに拡張 SUP6-PAM3 SUP6-PAM3-FL PAM3解析(Opt. 6-DJAが必要) SUP6-UDFLT SUP6-UDFLT-FL ユーザ定義フィルタ作成ツール メモリ解析の追加 SUP6-DBDDR3 SUP6-DBDDR3-FL DDR3/LPDDR3のデバッグ/解析 デジタル・ボルトメータの追加 N/A N/A デジタル・ボルトメータおよびトリガ周波数カウンタ (製品登録により無料で提供:www.tek.com/register6mso)
Windows 10で拡張SSDを追加 SUP6LP-WINM2 N/A ドライブのアップグレード、Windows 10ライセンス付きリムーバブルM.2ドライブ、LPD64のコンピュータのタイプに適したオプションの選択が必要
- 購入後に周波数帯域のアップグレードを購入する
6 シリーズ LPD 製品は、購入後にアナログ周波数帯域をアップグレードできます。周波数帯域のアップグレードは、現在の帯域と必要な帯域に基づいて購入してください。周波数帯域のアップグレードはすべて、ソフトウェア・ライセンスと新しい前面パネル・ラベルをインストールするだけですので、お客様自身で実施していただけます。
帯域アップグレード製品 アップグレード・オプション アップグレード・オプションの概要 SUP6LP-BW4 6LP-BW10T25-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 1 GHz から 2.5 GHz にアップグレード 6LP-BW10T40-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 1 GHz から 4 GHz にアップグレード 6LP-BW10T60-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 1 GHz から 6 GHz にアップグレード 6LP-BW10T80-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 1 GHz から 8 GHz にアップグレード 6LP-BW25T40-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 2.5 GHz から 4 GHz にアップグレード 6LP-BW25T60-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 2.5 GHz から 6 GHz にアップグレード 6LP-BW25T80-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 2.5 GHz から 8 GHz にアップグレード 6LP-BW40T60-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 4 GHz から 6 GHz にアップグレード 6LP-BW40T80-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 4 GHz から 8 GHz にアップグレード 6LP-BW60T80-4 ライセンス。LPD64 の帯域アップグレード。周波数帯域を 6 GHz から 8 GHz にアップグレード
