100GBASE-KR4, 100GBASE-CR4, CAUI-4
100G-TXEコンプライアンス・ソリューション（リアルタイム・オシロスコープ用）
100G-TXEコンプライアンス・ソリューション（リアルタイム・オシロスコープ用）
TekExpress 100G-TXEは、IEEE 802.3bj（100GBASEKR4/100GBASE-CR4）およびIEEE 802.3bm（CAUI-4）電気規格に準拠した、テスト／デバッグのためのターンキー・ソリューションを提供します。これら 3 つの電気規格が、現在の100G Ethernet業界の根幹を形作っています。
主な特長
- 100G-TXEは、802.3bj（100GBASE-KR4/100GBASE-CR4）のKR4/CR4電気トランスミッタ規格および802.3bm（CAUI）規格の、合理化された全自動トランスミッタ特性評価を提供
- DPOJETの低レベルのデバッグ機能を拡張し、100GBASEKR4/100GBASE-CR4およびCAUI-4に対応 1
1CAUI-4はCAUIとしても知られています。
アプリケーション
- 電気トランスミッタ測定
- 100GBASE-KR4/100GBASE-CR4およびCAUI-4の検証
IEEE 802.3bj（100GBASE-KR4）電気リアルタイム・トランスミッタ測定の完全自動化
| パラメータ | 参照規格（Subclause） | 値 | 単位 |
|---|---|---|---|
| 信号速度 | 93.8.1.2 | 25.78125±100ppm | GBd |
| 差動ピーク・ツー・ピーク出力電圧（最大） | |||
| トランスミッタ無効 | 93.8.1.3 | 30 | mV |
| トランスミッタ有効 | 93.8.1.3 | 1,200 | mV |
| DCコモンモード出力電圧（最大） | 93.8.1.3 | 1.9 | V |
| DCコモンモード出力電圧（最小） | 93.8.1.3 | 0 | V |
| ACコモンモード出力電圧（RMS、最大） | 93.8.1.3 | 12 | mV |
| 出力波形 | |||
| 定常電圧vf（最大） | 93.8.1.5.2 | 0.6 | V |
| 定常電圧vf（最小） | 93.8.1.5.2 | 0.4 | V |
| リニア・フィット・パルス・ピーク（最小） | 93.8.1.5.2 | 0.71 × vf | V |
| 正規化係数ステップ・サイズ（最小） | 93.8.1.5.4 | 0.0083 | - |
| 正規化係数ステップ・サイズ（最大） | 93.8.1.5.4 | 0.05 | - |
| プリカーソル・フルスケール・レンジ（最小） | 93.8.1.5.5 | 1.54 | - |
| ポストカーソル・フルスケール・レンジ（最小） | 93.8.1.5.5 | 4 | - |
| 係数初期化率 | |||
| (c(0)+c(1)-c(-1))/(c(0)+c(1)+c(-1)) | 93.8.1.5.3 | 1.29±10% | - |
| (c(0)-c(1)+c(-1))/(c(0)+c(1)+c(-1)) | 93.8.1.5.3 | 2.57±10% | - |
| SINAD（最小） | 93.8.1.6 | 27 | dB |
| 出力ジッタ（最大） | |||
| 偶数‐奇数ジッタ | 93.8.1.7 | 0.035 | UI |
| 有効有界非相関ジッタ、ピーク・ツー・ピーク | 93.8.1.7 | 0.1 | UI |
| 有効非相関トータル・ジッタ、ピーク・ツー・ピーク | 93.8.1.7 | 0.18 | UI |

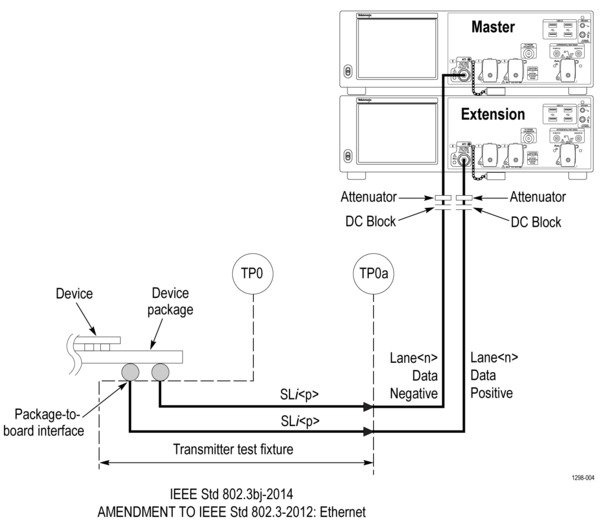

トランスミッタ・テスト・フィクスチャとテスト・ポイント
IEEE 802.3bj（100GBASE-CR4）電気リアルタイム・トランスミッタ測定の完全自動化
| パラメータ | 参照規格（Subclause） | 値 | 単位 |
|---|---|---|---|
| 差動ピーク・ツー・ピーク出力電圧（最大、Tx無効） | 92.8.3.1 | 35 | mV |
| DCコモンモード出力電圧（最大） | 92.8.3.1 | 1.9 | V |
| ACコモンモード出力電圧、vcmi（最大、RMS） | 92.8.3.1 | 30 | mV |
| 差動ピーク・ピーク電圧、vdi（最大） | 92.8.3.1 | 1,200 | mV |
| トランスミッタ波形 | |||
| トランスミッタ定常電圧、vf（最小） | 92.8.3.5.2 | 0.34 | V |
| トランスミッタ定常電圧、vf（最大） | 92.8.3.5.2 | 0.6 | V |
| リニア・フィット・パルス・ピーク（最小） | 92.8.3.5.2 | 0.45 × vf | V |
| 送信波形 | |||
| 絶対係数ステップ・サイズ（最小） | 92.8.3.5.4 | 0.0083 | - |
| 絶対係数ステップ・サイズ（最大） | 92.8.3.5.2 | 0.05 | - |
| 最小プリカーソル・フルスケール比 | 92.8.3.5.5 | 1.54 | - |
| 最小ポストカーソル・フルスケール比 | 92.8.3.5.5 | 4 | - |
| 係数初期化率 | |||
| (c(0)+c(1)-c(-1))/(c(0)+c(1)+c(-1)) | 92.8.3.5.3 | 1.29±10% | - |
| (c(0)-c(1)+c(-1))/(c(0)+c(1)+c(-1)) | 92.8.3.5.3 | 2.57±10% | - |
| SINAD（最小） | 92.8.3.5.7 | 26 | dB |
| 出力ジッタ（最大） | |||
| 偶数‐奇数ジッタ、ピーク・ツー・ピーク | 92.8.3.8.1 | 0.035 | UI |
| 有効有界非相関ジッタ、ピーク・ツー・ピーク | 92.8.3.8.2 | 0.1 | UI |
| 有効非相関トータル・ジッタ、ピーク・ツー・ピーク | 92.8.3.8.2 | 0.18 | UI |
| レーンあたりの信号速度 | 92.8.3.9 | 25.78125±100ppm | GBd |
| 公称ユニット・インターバル（UI） | 92.8.3.9 | 38.787879 | ps |

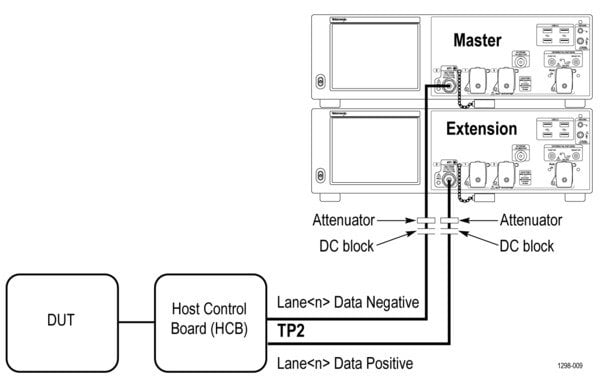

トランスミッタ・テスト・フィクスチャとテスト・ポイント
IEEE 802.3bm（CAUI-4）電気リアルタイム・トランスミッタ測定の完全自動化
| パラメータ | 参照規格（Subclause） | 値 | 単位 |
|---|---|---|---|
| レーンあたりの信号速度（範囲） | 83E.3.1.1 | 25.78125±100 ppm | GBd |
| DCコモンモード出力電圧（最大） | 83E.3.1.2 | 2.8 | V |
| DCコモンモード出力電圧（最小） | 83E.3.1.2 | －0.3 | V |
| シングルエンド出力電圧（最大） | 83E.3.1.2 | 3.3 | V |
| シングルエンド出力電圧（最小） | 83E.3.1.2 | －0.4 | V |
| ACコモンモード出力電圧（最大、RMS） | 83E.3.1.2 | 17.5 | mV |
| 差動ピーク・ツー・ピーク出力電圧（最大） | |||
| トランスミッタ無効 | 83E.3.1.2 | 35 | mV |
| トランスミッタ有効 | 83E.3.1.2 | 900 | mV |
| アイ幅（最小） | 83E.3.1.6 | 0.46 | UI |
| アイ高さA、差動（最小） | 83E.3.1.6 | 95 | mV |
| アイ高さB、差動（最小） | 83E.3.1.6 | 80 | mV |
| トランジション時間（最小、20%～80%） | 83E.3.1.5 | 10 | ps |
| パラメータ | 参照規格（Subclause） | 値 | 単位 |
|---|---|---|---|
| レーンあたりの信号速度（範囲） | 83E.3.1.1 | 25.78125±100 ppm | GBd |
| ACコモンモード出力電圧（最大、RMS） | 83E.3.1.2 | 17.5 | mV |
| 差動出力電圧（最大） | 83E.3.1.2 | 900 | mV |
| アイ幅（最小） | 83E.3.2.1 | 0.57 | UI |
| アイ高さ、差動（最小） | 83E.3.2.1 | 228 | mV |
| 垂直アイ・クローズ（最大） | 83E.4.2.1 | 5.5 | dB |
| トランジション時間（最小、20%～80%） | 83E.3.1.5 | 12 | ps |
| DCコモンモード電圧（最小）1 | 83E.3.1.2 | －350 | mV |
| DCコモンモード電圧（最大） | 83E.3.1.2 | 2,850 | mV |

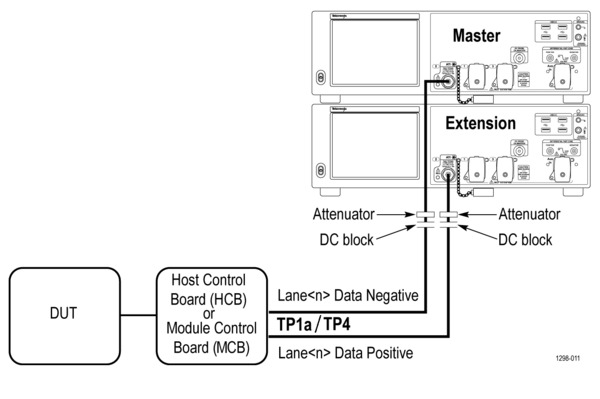

トランスミッタ・テスト・フィクスチャとテスト・ポイント
テスト・ポイントTP1aおよびTP4に対応するフィクスチャとして、それぞれホスト・コントロール・ボード（HCB）とモジュール・コントロール・ボード（MCB）が使用されている
1DCコモンモード電圧は、ホストによって生成されます。グランドのオフセット電圧による影響も反映された仕様を示しています。
システム・プロービング設定（オプション）

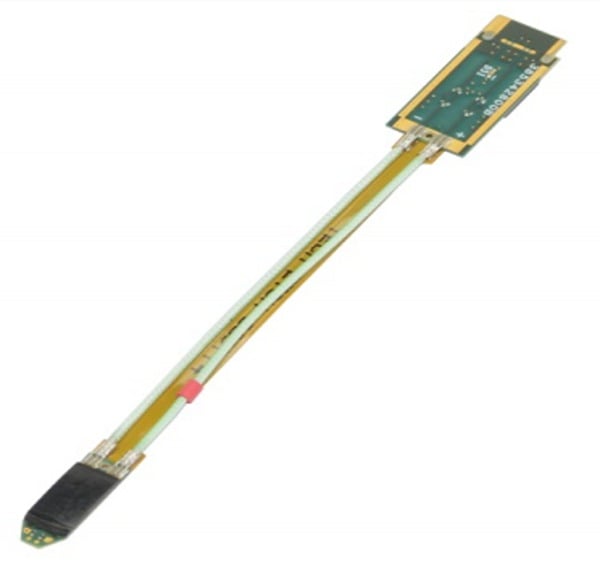

100GBASE-KR4の帯域幅要件は、ブラウザやはんだ付け用プローブに適用させることは困難です。ただし、デバッグ用途では、これら33GHz以下のプローブは、バックプレーンとチップ間の相互接続に効果的な信号アクセスを可能にします。
バックプレーンおよびチップ間の相互接続はプロービングの大きな課題になることがあります。
電気システムのインターコネクト設定

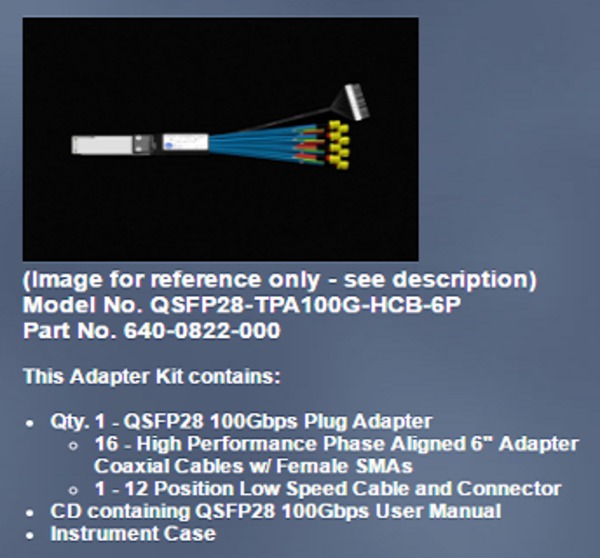

バックプレーンやケーブルによる信号との接続においては、高精度フィクスチャ（2.92mmの精密コネクタ）を使用して電気的に直接接続することが望まれます。こうしたインターコネクトのためのアクセス・ポイントとしては、100GBASE-CR4およびCAUI-4設計で使用される、QSFP28モジュールがあります。
ご注文の際は以下の型名をご使用ください。
Models
- 100G-TXE（100GBASE-KR4/100GBASE-CR4）およびCAUI-4のノード・ロック・ライセンス（DPS70KSXリアルタイム・オシロスコープ）を注文するには
- オシロスコープDPS77704SX、DPS75904SX、DPS75004SX、DPS73308SX（Opt. 100G-TXE）
- 100G-TXE（100GBASE-KR4/100GBASE-CR4）およびCAUI-4のノード・ロック・ライセンス（DPO70KDXリアルタイム・オシロスコープ）を注文するには
- オシロスコープDPO72304DX、DPO72504DX、DPO73304DX（Opt. 100G-TXE）
- 100G-TXE（100GBASE-KR4/100GBASE-CR4）およびCAUI-4のノード・ロック・ライセンス（MSO70KDXリアルタイム・オシロスコープ）を注文するには
- オシロスコープMSO72304DX、MSO72504DX、MSO73304DX（Opt. 100G-TXE）
- 100G-TXE（100GBASE-KR4/100GBASE-CR4）およびCAUI-4のノード・ロック・ライセンス（DPO70KSXリアルタイム・オシロスコープ）を注文するには
- オシロスコープDPOO72304SX、DPO72504SX、DPO73304SX（Opt. 100G-TXE）
- 100G-TXE（100GBASE-KR4/100GBASE-CR4）およびCAUI-4のフローティング・ライセンス（上記のリアルタイム・オシロスコープのいづれか）を注文するには
- DPOFL-100G-TXE
- 100G-TXE（100GBASE-KR4/100GBASE-CR4）およびCAUI-4の30日間無料トライアル・ライセンス（上記のリアルタイム・オシロスコープのいづれか）を注文するには
- DPOFT-100G-TXE
推奨製品
- プローブ

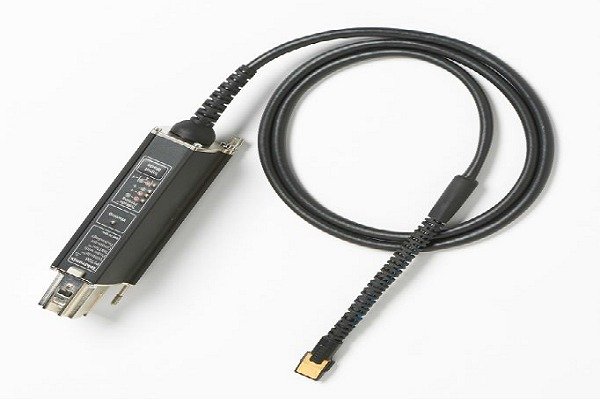

- Tek P7633（33GHz）またはTek P7720（20GHz）プローブ
- フィクスチャ
- Wilder MCB/HCB QSFP+ブレークアウト・フィクスチャ（640-0786-000）
