Les oscilloscopes jouent un rôle crucial dans le domaine de l'ingénierie automobile, permettant aux professionnels de diagnostiquer et de dépanner avec précision les systèmes électriques et électroniques complexes des véhicules. Avec les progrès rapides de la technologie automobile, le besoin d'outils de diagnostic précis et efficaces est devenu plus important que jamais.
Qu'est-ce que le diagnostic par oscilloscope automobile ?
Le diagnostic automobile à l'aide d'un oscilloscope permet aux ingénieurs de visualiser et d'analyser les formes d'ondes électriques, ce qui les aide à identifier les irrégularités, les défauts ou les anomalies dans divers systèmes automobiles.
Contrairement aux outils de diagnostic traditionnels, tels que les multimètres ou les outils de balayage, les oscilloscopes offrent aux ingénieurs une vue plus détaillée et plus complète des signaux électriques à l'intérieur d'un véhicule. Ce niveau de précision permet de mieux comprendre la cause première d'un problème, ce qui conduit à des diagnostics plus précis et à des réparations plus efficaces.
Principales applications des oscilloscopes dans le diagnostic automobile
Comment utiliser un oscilloscope automobile ?
Diagnostic au niveau du service / dans le véhicule
Étape 1 : Connexion de l'oscilloscope
La première étape de l'utilisation d'un oscilloscope automobile consiste à le connecter correctement au système électrique du véhicule. Cela garantit la précision de la mesure et de l'analyse du signal. Suivez les étapes ci-dessous pour connecter l'oscilloscope :
- Localiser le port de diagnostic
Commencez par localiser le port de diagnostic du véhicule, qui se trouve généralement sous le tableau de bord ou près de la colonne de direction. Reportez-vous au manuel du véhicule ou consultez une ressource en ligne pour connaître l'emplacement exact du port de diagnostic. - Connecter les fils de la sonde
Une fois que vous avez localisé le port de diagnostic, connectez les fils de la sonde de l'oscilloscope aux broches appropriées du port de diagnostic. Veillez à ce que la connexion soit sécurisée afin d'éviter toute perte de signal ou interférence. Les fils de la sonde doivent être codés par couleur, un fil étant connecté à la broche de masse et l'autre à la broche de signal.
Étape 2 : Configuration de l'oscilloscope
Après avoir connecté l'oscilloscope au véhicule, il est important de configurer correctement l'oscilloscope pour garantir une mesure précise du signal. Suivez les étapes ci-dessous pour configurer l'oscilloscope :
- Mise sous tension de l'oscilloscope
Mettez le contact du véhicule et mettez l'oscilloscope sous tension. Assurez-vous que l'oscilloscope est alimenté et prêt à fonctionner. Vérifiez l'affichage de l'oscilloscope pour vous assurer qu'il fonctionne correctement. - Réglage de la plage de tension et de la base de temps
Avant de capturer des signaux, il est important de régler correctement la plage de tension et la base de temps sur l'oscilloscope. Cela permet de s'assurer que l'oscilloscope peut capturer et afficher avec précision la fréquence du signal désiré. Consultez le manuel d'utilisation de l'oscilloscope pour obtenir des instructions spécifiques sur le réglage de ces paramètres.
En savoir plus sur la configuration et l'utilisation d'un oscilloscope
Diagnostics au niveau de l'appareil

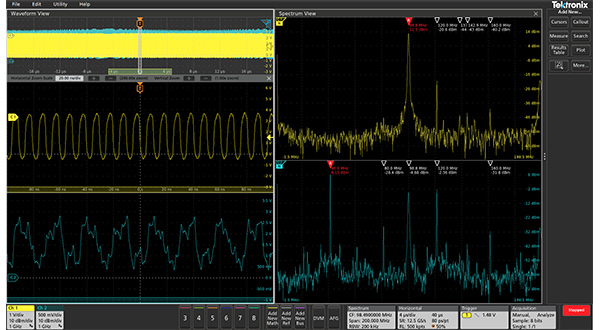

Lecture et interprétation des tracés de l'oscilloscope
Maintenant que l'oscilloscope est correctement connecté, il est temps de lire et d'interpréter les motifs affichés à l'écran. Les modèles d'oscilloscope fournissent des informations précieuses sur les signaux électriques du système du véhicule, ce qui vous aide à diagnostiquer et à dépanner les problèmes.
Commencez par sélectionner le canal approprié sur l'oscilloscope et réglez les échelles verticale et horizontale pour obtenir une représentation claire et précise du signal. Recherchez des schémas tels que des formes d'ondes, des impulsions et des pointes.
L'analyse de la forme d'onde d'un oscilloscope automobile est cruciale pour diagnostiquer des problèmes spécifiques. Par exemple, une forme d'onde régulière indique un signal stable et cohérent, tandis qu'une forme d'onde irrégulière ou déformée peut indiquer un composant défectueux ou un problème de câblage. En outre, il convient de prêter attention à l'amplitude, à la fréquence et à la durée des motifs. Ces paramètres peuvent fournir des informations sur l'état et les performances du système électrique.
En savoir plus sur le choix d'un oscilloscope adapté à vos besoins
Vidéos d'exemples de diagnostic automobile de Tektronix
Les avantages de l'utilisation d'un oscilloscope
Plusieurs avantages clés font des oscilloscopes un outil indispensable pour les ingénieurs de l'industrie automobile :
- Détection précise des défauts: Les oscilloscopes fournissent aux ingénieurs des représentations visuelles en temps réel des formes d'ondes électriques, ce qui leur permet d'identifier les plus petites anomalies ou irrégularités. Ce niveau de précision permet de localiser avec précision l'emplacement et la nature d'un défaut, ce qui permet d'économiser du temps et des efforts lors du processus de diagnostic.
- Gain de temps: Grâce à leur capacité à capturer et à analyser rapidement des formes d'ondes complexes, les oscilloscopes permettent aux ingénieurs de diagnostiquer efficacement les problèmes. Ce gain de temps est crucial dans l'industrie automobile actuelle, où chaque minute compte.
- Polyvalence: Les oscilloscopes automobiles peuvent être utilisés pour diagnostiquer un large éventail de systèmes électriques et électroniques dans les véhicules, y compris les systèmes d'allumage, les injecteurs de carburant, les capteurs, les actionneurs et les réseaux de communication. Cette polyvalence en fait un outil essentiel pour les ingénieurs travaillant sur diverses plates-formes automobiles.
- Analyse approfondie: Les oscilloscopes fournissent aux ingénieurs des informations détaillées sur la forme, l'amplitude, la fréquence et la synchronisation des signaux électriques. Ce niveau d'analyse permet de mieux comprendre le comportement des systèmes automobiles, ce qui rend le dépannage et la résolution des problèmes plus efficaces.
Comment les diagnostics des oscilloscopes automobiles aident-ils les ingénieurs ?
Les ingénieurs de l'industrie automobile font largement appel aux oscilloscopes pour un large éventail de tâches de diagnostic :
- Dépannage du système électrique: lorsqu'ils sont confrontés à des problèmes électriques dans un véhicule, les ingénieurs peuvent utiliser des oscilloscopes pour analyser les formes d'ondes de tension et de courant, ce qui les aide à identifier les composants défectueux ou les problèmes de câblage.
- Test de capteurs et d'actionneurs: les oscilloscopes permettent aux ingénieurs de tester les performances de divers capteurs et actionneurs, tels que les capteurs d'oxygène, les capteurs de position du papillon des gaz et les injecteurs de carburant. En analysant les formes d'onde générées par ces composants, les ingénieurs peuvent déterminer leur fonctionnalité et détecter toute anomalie.
- Analyse des réseaux de communication: les véhicules modernes sont souvent équipés de réseaux de communication complexes, tels que CAN (Controller Area Network) ou LIN (Local Interconnect Network). Les oscilloscopes permettent aux ingénieurs de surveiller et d'analyser les données transmises par ces réseaux, ce qui les aide à identifier les erreurs de communication ou les dysfonctionnements.
- Optimisation des performances: en utilisant des oscilloscopes pour analyser les performances des systèmes automobiles, les ingénieurs peuvent affiner et optimiser leur fonctionnement. Cette optimisation permet d'améliorer le rendement énergétique, de réduire les émissions et d'améliorer les performances globales du véhicule.
Réflexions finales
Grâce à leur capacité à diagnostiquer avec précision les problèmes électriques et électroniques, les oscilloscopes permettent de gagner du temps, d'améliorer l'efficacité et de garantir la fiabilité des systèmes automobiles. En tirant parti des avantages du diagnostic par oscilloscope, les ingénieurs peuvent relever des défis complexes et fournir des solutions de haute qualité dans le monde en constante évolution de l'ingénierie automobile.
