Sondes et accessoires d'oscilloscope

Sondes de courant isolées IsoVu™

Les sondes de courant IsoVu effectuent des mesures de courant avec faible niveau de bruit dans les circuits à haute tension.

Sondes de tension isolées IsoVu™

Les sondes de tension IsoVu réalisent des mesures de tension haute résolution en présence de signaux de mode commun ou de bruit.

Sondes Power Rail

Les sondes pour rails d'alimentation affichent un faible niveau de bruit, une faible charge, une bande passante élevée et un décalage DC important afin de pouvoir réaliser des mesures d'intégrité de l'alimentation.

Sélection de sonde d'oscilloscope de Tektronix

Une bande passante et une sensibilité hors pair. Sécurité homologuée.

Sondes haute tension différentielles

Des performances exceptionnelles jusqu'à 6 000 V Niveau de sécurité certifié.

Sondes différentielles basse tension

Tektronix P7720 for low voltage differential measurement

Les sondes différentielles basse tension de Tektronix disposent des meilleures fidélité du signal et bande passante du marché.

Sondes passives

La bande passante la plus élevée et la charge de sonde la plus faible.

Asymétrique haute tension

High Voltage Probes: Single Ended | Oscilloscope Probes

Une faible capacité et une excellente bande passante. Sécurité homologuée.

Sondes basse tension : asymétriques

Low Voltage Probes: Single-Ended | Oscilloscope Probes

Mesures précises à haute fréquence, basse tension.

Sondes d’analyseur logique

Des options de connectivité pour un débogage numérique flexible.

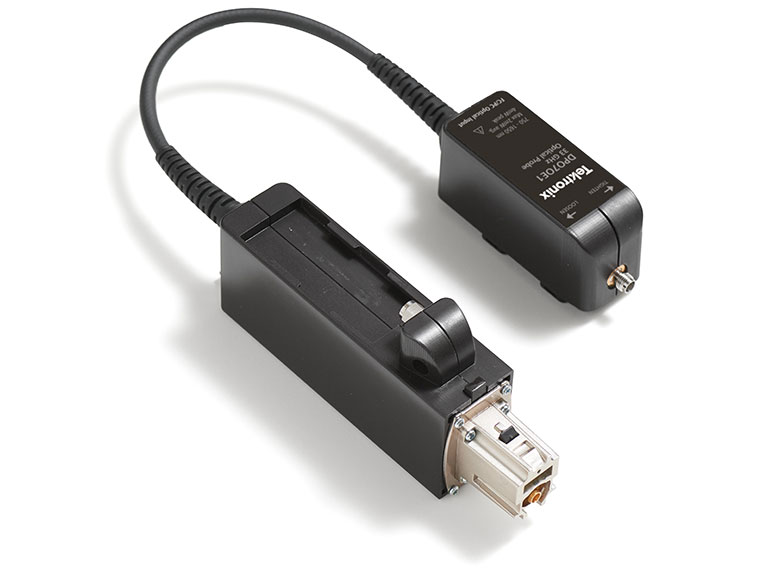

NOUVEAUTÉ ! Sondes optiques à large bande

High bandwidth optical oscilloscope probes

Sondes optiques à faible bande passante

Besoin d'aide pour choisir la bonne sonde ?

Cliquez ici pour accéder à un outil interactif qui vous permettra de choisir la sonde adaptée à vos besoins. Ou téléchargez un PDF de présentation de toutes nos sondes pour vous y référer ultérieurement.

Outil de sélection de sondes interactif

Questions fréquentes (FAQ)

Quels sont les différents types de sondes d'oscilloscopes ?

Les sondes d'oscilloscope peuvent être classées par type ou par fonction de mesure. Les types de sondes d'oscilloscope comprennent les sondes passives qui n'utilisent que des composants passifs sur le trajet du signal, et les sondes actives qui incluent des composants actifs, tels que des amplificateurs, sur le trajet du signal. Parce qu'elles comportent des composants actifs, les sondes actives doivent être alimentées soit par l'oscilloscope, soit par une batterie, soit par une alimentation externe. Les fonctions de mesure comprennent la tension simple, la tension différentielle, le courant, les mesures logiques et optiques.

Quelles sont les sondes les plus couramment utilisées avec un oscilloscope ?

Les sondes les plus couramment utilisées avec un oscilloscope sont les sondes de tension passives. Elles sont simples, relativement peu coûteuses et faciles à utiliser. Elles ne nécessitent pas de source d'alimentation externe ou de batterie. Afin de réduire la charge des dispositifs testés et d'offrir de larges plages de mesure, la plupart des sondes de tension passives sont des sondes 10X, c'est-à-dire qu'elles atténuent le signal d'un facteur 10. Pour les signaux à haute fréquence ou lors de la mesure de circuits sensibles avec une faible impédance de sortie, des sondes de tension actives peuvent être nécessaires.

Que signifient 1X et 10X sur les sondes d'oscilloscope ?

Les facteurs 1X et 10X sur une sonde d'oscilloscope font référence à l'atténuation de la sonde. Une sonde 1X n'atténue pas le signal, tandis qu'une sonde 10X l'atténue d'un facteur 10. Une sonde 10X est souvent utilisée pour réduire l'effet de charge de la sonde sur le circuit mesuré et pour obtenir une plus grande plage de mesure. Par exemple, si le signal d'entrée est de 5 volts et qu'une sonde 10X est utilisée, l'oscilloscope mesurera 0,5 volt sur sa face avant. Certains oscilloscopes et sondes mettent automatiquement à l'échelle la valeur affichée, tandis que d'autres demandent à l'utilisateur de multiplier la valeur affichée par 10.

Quels sont les conseils et astuces courants concernant les sondes d'oscilloscope ?

Pour obtenir des conseils en matière de sondes, regardez cette vidéo

Pour des conseils en matière de sondes de puissance, regardez cette vidéo
