MIPI Interface - PCIe Automated Test

Accurate, Repeatable PCIe Measurements

For nearly two decades, PCI Express® technology has been the widely adopted standard for high-speed serial interface connections. The latest PCIe® specifications address data-intensive markets such as artificial intelligence/machine learning and high-performance computing.

Our PCIe automated test solutions dramatically reduce test complexity by handling setup and calibration.Combined with low noise measurement hardware, these solutions enable fast, accurate, and repeatable signal integrity measurements. As an active voting member of the PCI-SIG® workgroups, we have expertise needed for transmitter, receiver, reference clock, and phase-locked loop (PLL) validation.

PCI Express, PCIE, and PCI-SIG are registered trademarks and/or service marks of PCI-SIG.

Comprehensive Automated Testing Solutions for PCIe

Giải pháp kiểm tra bộ phát tín hiệu và bộ thu tín hiệu PCIe Base 6.0 hàng đầu trong ngành

PCIe® 6.0 là tiêu chuẩn giao diện nối tiếp tốc độ cao, linh hoạt được sử dụng để kết nối các thành phần khác nhau trong hệ thống điện toán hiện nay. Tiêu chuẩn này sử dụng tín hiệu PAM4 và cơ chế sửa lỗi trước (FEC) để đạt được tốc độ truyền dữ liệu đột phá 64,0 GT/giây, nhờ đó giúp xử lý nhanh hơn và vận hành mượt mà hơn đối với các ứng dụng đòi hỏi khắt khe.

Các công cụ trực quan của Tektronix có thể hỗ trợ ngay tức thì các phép đo như tỷ lệ méo tín hiệu trên nhiễu (SNDR) và hiện tượng chập chờn không tương quan cũng như hiệu chuẩn TP3/TP2 dựa trên đồ thị mắt căng của bộ thu tín hiệu và bù nhiễu của thiết bị theo yêu cầu của các thông số kỹ thuật mới nhất.

Cũng như các thế hệ trước, việc kiểm tra tuân thủ và thẩm định PCIe 6.0 là điều cần thiết để đảm bảo tuân thủ các tiêu chuẩn do PCI-SIG đặt ra.  Giải pháp kiểm tra bộ phát tín hiệu (Tx) PCIe 6.0 của Tektronix cho phép kỹ sư giải quyết các vấn đề về thiết kế và thẩm định mới nhất.  Đối với giải pháp kiểm tra bộ thu tín hiệu Rx PCIe 6.0, Tektronix và Anritsu đã hợp tác để cung cấp giải pháp kiểm tra Rx vượt trội bằng cách ghép máy hiện sóng theo thời gian thực DPO70000SX của Tektronix với Máy kiểm tra tỷ lệ lỗi bit (BERT) MP1900A của Anritsu, cả hai đều được điều khiển bằng các công cụ phân tích và kiểm tra tự động do Tektronix phát triển và hỗ trợ.

PCIe Rx test setup including test fixture, Device Under Test, Anritsu MP1900A BERT and Tektronix DPO70000SX oscilloscope and compliance test automation software.

Giải pháp kiểm tra thiết bị truyền PCIe Gen1 đến Gen5

Các giải pháp kiểm tra thiết bị truyền PCIe của chúng tôi duy trì khả năng tương thích ngược bằng cách cung cấp các giải pháp xác thực và tuân thủ thiết bị truyền PCIe từ 2,5 GT/giây đến 32,0 GT/giây (Gen1 đến Gen5). Hỗ trợ mở rộng từ mô tả đặc điểm điện áp/định thời silicon ban đầu đến thiết bị truyền mức nền và các phép đo đồng hồ tham chiếu. Các lãnh đạo công nghệ của Tektronix đảm bảo các giải pháp này luôn phù hợp bằng cách kết hợp tất cả các thông báo thay đổi kỹ thuật (ECN) và hỗ trợ các hội thảo tuân thủ PCI-SIG như một giải pháp đã được phê duyệt.

Xem bảng dữ liệu PCIe Gen 1-5

Xem Sách quảng cáo PCIe Gen5

Máy hiện sóng hiệu suất DPO70000SX ATI

Máy hiện sóng lân quang số/tín hiệu hỗn hợp MSO/DPO70000DX

Que đo chênh lệch điện áp thấp

PCIe Gen1 to Gen5 Transmitter Test

PCIe Receiver and PLL Test Solutions

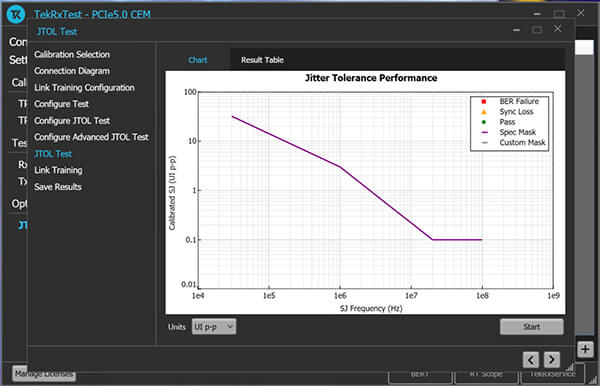

Việc thẩm định bộ thu tín hiệu PCIe nổi tiếng là khó do độ nhạy của việc hiệu chỉnh tín hiệu đồ thị mắt căng qua kênh suy hao cao. Với các giải pháp kiểm tra bộ thu tín hiệu PCIe của Tektronix , bạn có thể yên tâm rằng thiết kế đã được kiểm tra kỹ lưỡng theo mục tiêu tỷ lệ lỗi bit (BER) được yêu cầu. Các công cụ từng bước trực quan của chúng tôi cung cấp các quy trình đào tạo liên kết cho Anritsu MP1900A BERT để đảm bảo bộ thu tín hiệu của bạn được kiểm tra chính xác. Kiểm tra tự động hỗ trợ hiệu chuẩn dựa trên đồ thị mắt căng, kiểm tra tuân thủ cân bằng liên kết bộ phát tín hiệu và bộ thu tín hiệu mới nhất, chạy BER tùy chỉnh và mô tả đặc tính dung sai chập chờn. Khung này cũng cung cấp băng thông PLL bộ phát tín hiệu dễ dàng và các phép đo đỉnh.

Xem hội thảo trên web về thử nghiệm thiết bị thu PCIe

Xem bảng dữ liệu thiết bị thu PCIe

Máy hiện sóng hiệu suất DPO70000SX ATI

Máy hiện sóng lân quang số/tín hiệu hỗn hợp MSO/DPO70000DX

Que đo chênh lệch điện áp thấp

Compute Express Link (CXL)

Datacenter architectures must increasingly respond to data movement and access demands while minimizing power, increasing efficiency, and supporting larger and more diverse applications. Building on the strength of the PCIe physical layer, CXL addresses these requirements allowing processors to access the same memory resources efficiently, to talk together, and to run on a single architecture. Physical layer solutions from Tektronix support the fastest CXL data rate (32 GT/s) and diverse form factors expected from this emerging technology.

DPO70000SX ATI Performance Oscilloscopes

MSO/DPO70000DX Mixed Signal/Digital Phosphor Oscilloscopes

Low Voltage Differential Probes

Compute Express Link (CXL) Application

Additional PCIe Resources

PCI Express Gen6
Hội thảo trực tuyến

Hội thảo trên web về tín hiệu PCIe Gen6 PAM4

Xem cuộc thảo luận này về xác thực cho PCI Express Gen6. Xem hiệu chuẩn mắt căng để kiểm tra thiết bị thu ở 32GBaud PAM4 bằng cách sử dụng dữ liệu phòng thí nghiệm thực tế.
PCIe Gen5 Transmitter Test
Tóm tắt kỹ thuật

PCIe Gen5 Transmitter Validation Technical Brief

Read our brief on PCIe Gen 5.0 for an overview of the testing challenges as well as the Tektronix solution for transmitter testing.
PCIe Multi-Lane Testing
Sách trắng

PCIe Gen5 Automated Multi-Lane Testing

Learn how to make PCIe Gen5 Transmitter (Tx) and Receiver (Rx) measurements across multiple differential lanes for the link under test.
PCI Express Gen 6.0
Sách trắng

Achieving PCIe Gen 6.0 Interoperability

A new white paper, jointly developed by Synopsys and Tektronix, offers insight into PCIe Gen 6 compliance, interoperability through PHY verification, and measurement methods for PCIe 6.0 transceivers.

PCIe Test
Video

PCIe Gen6 Panel Discussion: Designing for 64 GT/s and Beyond

Hear experts from Tektronix, Synopsys, and Anritsu discuss key considerations to designing for the future of high-speed interconnect.
Skew Measurement
Sách trắng

PCIe Lane-to-Lane Skew White Paper

See how to accurately measure the lane-to-lane skew across PCIe transmitters with a maximum data rate of 32 GT/s (Gen5).
