MSO cấu hình thấp 5 Series
Trong các ứng dụng yêu cầu mật độ kênh cực lớn, máy hiện sóng MSO 5 Series cấu hình thấp đặt ra một tiêu chuẩn mới về hiệu suất. Với bộ chuyển đổi analog-kỹ thuật số 12 bit, bộ số hóa tốc độ cao này cung cấp 8 kênh đầu vào (cộng với AUX Trig) trong một gói nhỏ gọn, chỉ cao 3,5 inch (2U).
1 GHz
8
Lên đến 64 (tùy chọn)
Lên đến 500 M
Cung cấp thêm dụng cụ cho thử nghiệm của bạn mà không tăng thêm giá đỡ
Thay thế máy hiện sóng của bạn và thêm gấp 6 lần kênh vào không gian giá đỡ hiện có. MSO LP 5 Series cung cấp 8 kênh, cộng với một đầu vào kích hoạt phụ, trong một thiết bị 2U tiết kiệm không gian -- với chi phí mỗi kênh thấp. Mỗi 8 đầu vào FlexChannel™ có thể được sử dụng như 1 kênh analog hoặc 8 kênh kỹ thuật số.
Thu thập dữ liệu chất lượng cao ở độ phân giải cao
Với băng thông analog 1 GHz, tốc độ lấy mẫu 6,25 GS/giây trên tất cả các kênh và độ dài bản ghi 125 M, MSO cấu hình thấp 5 Series có hiệu suất mà bạn cần để thu thập dữ liệu dạng sóng chính xác với tính toàn vẹn tín hiệu tốt nhất có thể.
Nhìn thấy nhiều chi tiết tín hiệu hơn bao giờ hết với độ phân giải dọc 12 bit và ENOB 7,6 bit ở 1 GHz
Bộ chuyển đổi analog sang số 12 bit cung cấp độ phân giải dọc gấp 16 lần so với ADC 8 bit truyền thống. Đo chi tiết tín hiệu nhỏ, kể cả khi chúng chồng lên tín hiệu lớn.

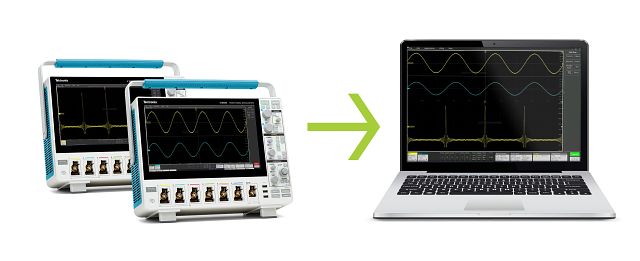

Đồng bô hóa nhiều bộ số hóa tốc độ cao
Biến hai bộ số hóa từ xa thành một dụng cụ trực tuyến duy nhất. Khám phá, tìm kiếm và phân tích trên nhiều kênh hơn bao giờ hết.
- Xem tất cả các kênh cùng lúc
- Sắp xếp lại hoặc nhóm kênh
- Phép đo tự động không giới hạn
- Truy cập Ethernet dễ dàng
Điều khiển từ xa và Tự động hóa
Tự động hóa kiểm tra giúp tăng tốc độ kiểm tra, giảm sai sót và đảm bảo rằng mọi thiết bị đều đáp ứng cùng một tiêu chuẩn chất lượng. Máy hiện sóng cấu hình thấp thực hiện hiệu quả các quy trình tự động mà không lãng phí không gian giá trị có giá trị. Với các tài nguyên, dụng cụ và hướng dẫn phù hợp, việc tạo ra kết quả nhanh chóng, nhất quán sẽ dễ dàng hơn bao giờ hết. Bắt đầu nhanh với mã mẫu, trình điều khiển công cụ Python hoặc ứng dụng máy tính thân thiện với người dùng.
Những điểm nổi bật
- Giao diện SCPI tiêu chuẩn công nghiệp
- Hỗ trợ lập trình cho Python, MATLAB, LabView, IVI-C, IVI-COM, VISA, Sockets và hơn thế nữa
- Điều khiển dựa trên trình duyệt eScope
- Khám phá các tài nguyên tự động hóa kiểm tra bao gồm Gói trình điều khiển Pythonmiễn phí của chúng tôi
Hướng dẫn lập trình viên MSO 4, 5, 6 Series
| Model | Bandwidth | Sample Rate | Record Length | Analog Channels | Digital Channels | List Price | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO58LP | 500 MHz – 1 GHz |
6.25 GS/s |
125 M to 500 M |
8 |
Up to 64 (optional) |
- | Configure & Quote |
| Model | Bandwidth | Sample Rate | Record Length | Analog Channels | Digital Channels | List Price | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO58LP | 500 MHz – 1 GHz |
6.25 GS/s |
125 M to 500 M |
8 |
Up to 64 (optional) |
- | Configure & Quote |

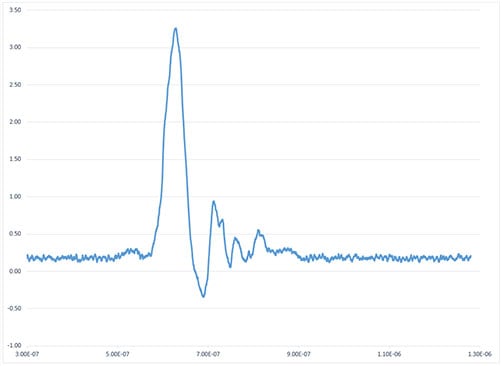

Vật lý năng lượng cao
Các ứng dụng đo công suất xung ghi lại các sự kiện nhất thời đại diện cho thế giới vật lý hạt và yêu cầu thu được nhiều tín hiệu với phạm vi động cao trong môi trường vật lý đầy thử thách. MSO cấu hình thấp 5 Series cung cấp mật độ kênh gấp hơn 6 lần so với một máy hiện sóng để bàn truyền thống với hiệu suất hàng đầu trong ngành cho phép thu thập dữ liệu kiểm tra chính xác một cách tự tin.
Những điểm nổi bật
- Bộ chuyển đổi analog sang số 12 bit
- ENOB 7,6 ở 1 GHz
- Độ dài bản ghi 500 M có được thời gian lên đến 80 ms ở tốc độ 6,25 GS/giây
- 2 thiết bị tủ rack cao (3,5 inch)
Hệ thống ATE
Các hệ thống kiểm tra tự động yêu cầu khả năng lập trình mạnh mẽ và thường bị hạn chế về không gian tủ rack. Máy hiện sóng MSO cấu hình thấp 5 Series gói 8 đầu vào chỉ vào 2 đơn vị tủ rack và đã sẵn sàng để lắp. Mỗi đầu vào có thể hoạt động như một kênh analog chính xác hoặc 8 kênh kỹ thuật số. Và bạn có thể phát triển các kiểm tra trên MSO 5 Series với màn hình 15,6 inch để xác nhận thiết kế và sử dụng cùng một chương trình trên phiên bản Cấu hình thấp để sản xuất.
Những điểm nổi bật
- 8 đầu vào FlexChannel cộng với đầu vào kích hoạt phụ trợ
- 2 tủ rack cao (3,5 inch) có gắn giá đỡ
- 10/100/1000 Ethernet LAN để giao tiếp dễ dàng
- Cổng thiết bị USB 3.0 để giao tiếp nhanh chóng
- Trình dịch lệnh lập trình tích hợp
Điều khiển từ xa và Tự động hóa
Tự động hóa kiểm tra đảm bảo bạn nhận được kết quả nhanh chóng, có thể lặp lại đồng thời cho phép bạn truy cập các công cụ và dữ liệu của mình từ mọi nơi.
KickStart giúp việc tự động hóa máy hiện sóng của bạn trở nên dễ dàng, vì vậy bạn có thể tìm thấy câu trả lời mà bạn cần để chuyển sang giai đoạn phát triển tiếp theo.
- Tự động thu thập số đọc và dạng sóng và truyền chúng tới máy tính
- Chạy kiểm tra trên nhiều thiết bị một cách độc lập hoặc như một phần của hệ thống
- Nhanh chóng trực quan hóa dữ liệu với các khu vực xem lớn, rõ ràng, công cụ so sánh và điều khiển trực quan
- Ngoài máy hiện sóng, cũng hỗ trợ Keithley SMU, DMM, AFG và bộ cấp nguồn
| Tektronix MSO 5 Series cấu hình thấp |
Tektronix 5 Series B MSO |
Keysight S-Series |
Keysight M9243A |
National Instruments PXIe-5162 |
|
|---|---|---|---|---|---|
| Băng thông | 1 GHz | 350 MHz đến 2 GHz | 500 MHz đến 8 GHz | 1 GHz | 1,5 GHz |
| Kênh analog | 8 | 4, 6 hoặc 8 | 4 | 2 | 2 |
| Tốc độ lấy mẫu analog (Tất cả các kênh) | Lên đến 6,25 GS/giây | Lên đến 6,25 GS/giây | Lên đến 10 GS/giây | Lên đến 2,5 GS/giây | Lên đến 2,5 GS/giây |
| Chiều cao (đơn vị tủ rack) | 2U | 7U | 7U | 3U | 4U |
| Độ phân giải A/D | 12 bit | 12 bit | 10 bit | 8 bit | 10 bit |
| ENOB (hệ thống ở 1 GHz) | 7,6 bit | 7,6 bit | 7,8 bit | Không xác định | 6,6 bit |
| Độ dài bản ghi tiêu chuẩn (Tất cả các kênh) | 125 Mpts | 62,5 Mpts | 50 Mpts | 2 Mpts | 16 Mpts |
| Máy tạo chức năng/tùy ý tích hợp | 50 MHz (tùy chọn) | 50 MHz (tùy chọn) | - | - | - |
| Kênh kỹ thuật số (MSO) | Lên đến 64 (tùy chọn) | Lên đến 64 (tùy chọn) | 16 (tùy chọn) | - | - |
| Hệ điều hành | Closed đóng | Linux đóng Windows mở (tùy chọn) |
Windows 7 mở | Windows 7 | Đóng Windows 10 mở |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TIVP02 | IsoVu Gen. 2 optically isolated differential probe, 200 MHz, TekVPI, 2 m cable, includes 10X (TIVPMX10X) tip | Configure & Quote |
| View Datasheet | TIVP02L | IsoVu Gen. 2 optically isolated differential probe, 200 MHz, TekVPI, 10 m cable, includes 10X (TIVPMX10X) tip | Configure & Quote |
| View Datasheet | TIVP05 | IsoVu Gen. 2 optically isolated differential probe, 500 MHz, TekVPI, 2 m cable, includes 10X (TIVPMX10X) tip | Configure & Quote |
| View Datasheet | TIVP05L | IsoVu Gen. 2 optically isolated differential probe, 500 MHz, TekVPI, 10 m cable, includes 10X (TIVPMX10X) tip | Configure & Quote |
| View Datasheet | TIVP1 | IsoVu Gen. 2 optically isolated differential probe, 1 GHz, TekVPI, 2 m cable, includes 10X (TIVPMX10X) tip | Configure & Quote |
| View Datasheet | TIVP1L | IsoVu Gen. 2 optically isolated differential probe, 1 GHz, TekVPI, 10 m cable, includes 10X (TIVPMX10X) tip | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TDP0500 | Differential Probe: 500 MHz, 5X/50X, +/- 42V, TekVPI | Configure & Quote |
| View Datasheet | TDP1000 | Differential Probe: 1 GHz, 5X/50X, +/- 42V, TekVPI | Configure & Quote |
| View Datasheet | THDP0100 | Differential PROBE; 100 MHZ TekVPI DIFFERENTIAL HIGH VOLTAGE PROBE | Configure & Quote |
| View Datasheet | THDP0200 | Differential PROBE; 200 MHZ TekVPI DIFFERENTIAL HIGH VOLTAGE PROBE | Configure & Quote |
| View Datasheet | TMDP0200 | Differential PROBE; 200 MHZ TekVPI DIFFERENTIAL MEDIUM VOLTAGE PROBE;TMPD0200 | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TCP0020 | Probe, AC/DC Current; 20 Amp; 50 MHz BW; TekVPI Interface; Certificate of Traceable Calibration Standard | Configure & Quote |
| View Datasheet | TCP0030A | Probe, AC/DC Current; 30 Amp DC, DC TO 120 MHZ; with TekVPI Interface; Certificate of Traceable Calibration Standard | Configure & Quote |
| View Datasheet | TCP0150 | Current Probe: 20 MHz, 5 mA to 212 A, AC/DC, TekVPI | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TICP025 | Que đo dòng điện cách ly Tektronix 250 MHz | Configure & Quote |
| View Datasheet | TICP050 | Que đo dòng điện cách ly Tektronix 500 MHz | Configure & Quote |
| View Datasheet | TICP100 | Que đo dòng điện cách ly Tektronix 1 GHz | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TPR1000 | 1 GHz, Single-Ended TekVPI Power-Rail Probe with TPR4KIT Standard Accessory Kit | Configure & Quote |
| View Datasheet | TPR4000 | 4 GHz, Single-Ended TekVPI Power-Rail Probe with TPR4KIT Standard Accessory Kit | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TDP1500 | Differential Probe: 1.5 GHz, 1X/10X, +/-8.5V, TekVPI | Configure & Quote |
| View Datasheet | TDP3500 | Differential Probe: 3.5 GHz, 5X, +/- 2V, TekVPI | Configure & Quote |
| View Datasheet | TDP4000 | 4 GHz, Differential Probe with TekVPI interface | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| TLP058 | 8 channel general purpose logic probe for 5 and 6 Series MSO oscilloscopes. Includes accessory kit. | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TPP0850 | High Voltage Probe: 800 MHz, 50X, 2.5 kV, Single-ended, TekVPI | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TAP1500 | Active Probe: 1.5 GHz, 10X, Single-ended, TekVPI | Configure & Quote |
| View Datasheet | TAP1500L | Configure & Quote | |
| View Datasheet | TAP2500 | Active Probe: 2.5 GHz, 10X, Single-ended, TekVPI | Configure & Quote |
| View Datasheet | TAP3500 | Active Probe: 3.5 GHz, 10X, Single-ended, TekVPI | Configure & Quote |
| View Datasheet | TAP4000 | 4 GHz, Single Ended Probe with TekVPI interface | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | TPP0500B | Passive Probe: 500 MHz, 10X, TekVPI | Configure & Quote |
| View Datasheet | TPP0502 | Passive Probe: 500 MHz, 2X, TekVPI | Configure & Quote |
| View Datasheet | TPP1000 | Passive Probe: 1 GHz, 10X, TekVPI | Configure & Quote |
Truy cập các kênh kỹ thuật số
| Nâng cao | Mô tả | Thông tin chi tiết mua hàng |
|---|---|---|
| Que đo logic TLP058 | Mỗi que đo truy cập 8 kênh kỹ thuật số trên bất kỳ FlexChannel nào cho MSO 5 Series bất kỳ | Yêu cầu báo giá cho que đo này |
Thêm chức năng thiết bị
| Nâng cao | Mô tả | Thông tin chi tiết mua hàng |
|---|---|---|
| SUP5-AFG | Thêm máy phát chức năng tùy ý | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-DVM | Thêm vôn kế kỹ thuật số / máy đếm tần số kích hoạt | Tập tin giấy phép nâng cấp phần mềm được cung cấp khi đăng ký. Đăng ký ngay. |
| SUP5-RL-125MT250M | Mở rộng độ dài bản ghi từ 125 M/kênh đến 250 M/kênh | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-RL-125MT500M | Mở rộng độ dài bản ghi từ 125 M/kênh đến 500 M/kênh | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-RL-250MT500M | Mở rộng độ dài bản ghi từ 250 M/kênh đến 500 M/kênh | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
Thêm phân tích giao thức
| Nâng cao | Mô tả | Thông tin chi tiết mua hàng |
|---|---|---|
| SUP5-SR8B10B | Tìm kiếm và giải mã giao thức 8b10b | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRAERO | Kích hoạt và phân tích nối tiếp hàng không vũ trụ (MIL-STD-1553, ARINC429) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRAUDIO | Kích hoạt và phân tích nối tiếp âm thanh (I2S, LJ, RJ, TDM) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRAUTO | Kích hoạt và phân tích nối tiếp ô tô (CAN, CAN FD, LIN, FlexRay) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRAUTOEN1 | Phần mềm giải mã giao thức Ethernet ô tô 100BASE-T1 | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRAUTOSEN | Kích hoạt và phân tích nối tiếp cảm biến ô tô (SENT) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRCOMP | Kích hoạt và phân tích nối tiếp máy tính (RS-232/422/485/UART) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRCPHY | Giải mã và phân tích MIPI C-PHY | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRCXPI | Phân tích và giải mã giao thức CXPI | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRDPHY | Giải mã và phân tích MIPI D-PHY (CSI/DSI) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SREMBD | Phân tích và kích hoạt nối tiếp được nhúng (I2C, SPI) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRENET | Kích hoạt và phân tích nối tiếp Ethernet (10Base-T, 100Base-TX) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRESPI | Phân tích và giải mã giao thức eSPI | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRETHERCAT | Phân tích và giải mã giao thức EtherCAT | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SREUSB2 | Phân tích và giải mã giao thức eUSB2 | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRI3C | Phân tích và giải mã MIPI I3C | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRMANCH | Phân tích và giải mã Manchester | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRMDIO | Phân tích và giải mã MDIO | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRNRZ | Tìm kiếm và giải mã giao thức NRZ | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRONEWIRE | Phân tích và giải mã giao thức 1 dây | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRPM | Phân tích và kích hoạt nối tiếp quản lý nguồn (SPMI) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRPSI5 | Phân tích và giải mã nối tiếp PSI5 | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRSDLC | Phân tích và giải mã Kiểm soát liên kết dữ liệu đồng bộ hóa (SDLC) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRSMBUS | Phân tích và giải mã giao thức SMBus | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRSPACEWIRE | Phân tích và giải mã giao thức SpaceWire | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SRSVID | Phân tích và giải mã giao thức SVID | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SREUSB2 | Kích hoạt và phân tích nối tiếp USB2.0 (LS, FS, HS) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
Thêm phân tích nâng cao
| Nâng cao | Mô tả | Thông tin chi tiết mua hàng |
|---|---|---|
| SUP5-DPM | Giải pháp gỡ lỗi và phân tích quản lý nguồn điện kỹ thuật số hoàn chỉnh (Bao gồm tất cả các phép đo DPMBAS + Phân tích chập chờn và Phân tích sơ đồ mắt) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-DJA | Phân tích chập chờn và mắt nâng cao | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-IMDA | Phân tích inverter, động cơ và truyền động | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-MTM | Kiểm tra giới hạn và mặt nạ | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-PWR | Phân tích công suất | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SV-BW-1 | Phân tích chập chờn và mắt nâng cao | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-SV-RFVT | Spectrum View RF so với phân tích thời gian và kích hoạt | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-UDFLT | Công cụ tạo bộ lọc do người dùng xác định | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
| SUP5-VID | Bộ kích hoạt video analog (NTSC, PAL, SECAM) | Yêu cầu giấy phép dùng thử Yêu cầu báo giá |
