Эффективные инструменты для испытаний устройств USB
Универсальная последовательная шина (USB) — это самый широко используемый интерфейс последовательной передачи данных с 1996 года. Ежегодно производится свыше 2 миллиардов USB-интерфейсов и кабелей — от самых простых USB-ключей до высокопроизводительных серверов.
Tektronix предлагает комплексное автоматизированное решение для испытаний и отладки микросхем, хост-устройств, периферии и концентраторов USB. Фирменное программное обеспечение сокращает продолжительность измерений, повышает точность результатов и упрощает проблемные этапы испытаний, такие как настройка, конфигурация и управление приборами.
USB4™, USB Type-C® и USB-C® являются торговыми марками Форума разработчиков USB (USB-IF).
Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum.
Комплексные автоматизированные решения для USB-устройств
Передатчик USB4™
С связи с выпуском в 2019 году новой версии стандарта USB у разработчиков появился ряд новых проблем, связанных с целостностью сигналов, управлением устройствами и увеличением продолжительности испытаний. Решение Tektronix для сертификации передатчиков на соответствие стандарту USB4 предназначено для упрощения процесса валидации устройств USB4:
- Построение глазковых диаграмм с экстраполяцией данных и анализ влияния канала на сигналы с использованием моделей канала при наихудших режимах
- Расширенная отладка, включающая анализ джиттера, шума, высоты/ширины глаза и визуальные представления данных
- Анализ сигналов в режиме офлайн для совместной работы с коллегами в разных странах мира и сокращения времени вывода продуктов на рынок
Приёмник USB4
Разработка USB-приёмников может быстро превратиться в сложную и дорогостоящую задачу, особенно когда важно обеспечить конкурентоспособность продукта и возможность адаптации к разным условиям эксплуатации и областям применения. Например, для испытания приёмника на соответствие стандарту USB требуется калибровка глазковых диаграмм при стресс-тестах как для коротких, так и для длинных каналов, с использованием синусоидального джиттера (SJ) на 5 частотах. На таком уровне испытаний решающую роль в достижении целей проекта может сыграть правильный выбор приборов и инструментов.
В результате сотрудничества компаний Tektronix и Anritsu было предложено совместное решение для испытаний приёмников USB4, реализованное на основе анализатора Anritsu BERT MP1900A и осциллографа реального времени Tektronix, которое значительно упростило процедуру испытаний.
USB 3.2
Спецификация USB 3.2 (20 Гбит/с) заменила собой предыдущие спецификации USB 3.0 (5 Гбит/с) и USB 3.1 (5 или 10 Гбит/с), а также ввела новый, двухполосный (x2) режим работы.
Решение Tektronix для автоматических испытаний на соответствие стандарту USB 3.2 включает испытания на соответствие микросхем, хост-устройств, периферии, концентраторов и док-станций. Поскольку в стандарте USB 3.2 требуются три разных процедуры сертификации (Gen 1, Gen 2 и Gen 2x2), Tektronix разработала решение, позволяющее сэкономить время за счёт испытаний на соответствие при помощи одного программного модуля с получением всех трёх сертификатов.
USB 2.0
Благодаря проверенному опыту использования и широкой поддержке, USB 2.0 стал самым распространённым интерфейсом для среднескоростных устройств. Tektronix предлагает инструменты для оценки целостности сигналов устройств по стандартам USB-IF и декодирования протоколов для отладки устройств на уровне системы:
- Программное обеспечение Tektronix для автоматических испытаний на соответствие стандарту USB 2.0 позволяет проводить испытания устройств USB 2.0, поддерживающих низкоскоростной, полноскоростной и высокоскоростной режимы передачи данных.
- Комплект оснастки Tektronix TDSUSBF дополняет решение по пробникам, предназначенное для испытаний с измерением качества сигналов в низко- и полноскоростном режиме, бросков тока, импеданса, падения/спада напряжения и чувствительности приёмника.

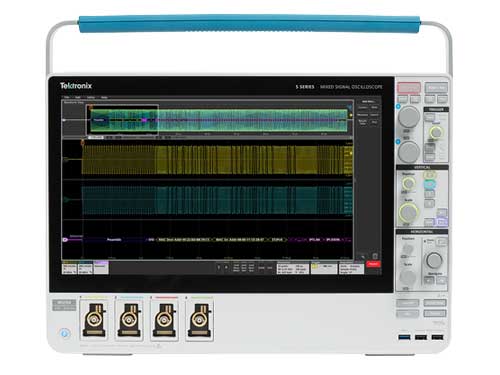

Решения Tektronix по декодированию сигналов USB 2.0 включают автоматический запуск, декодирование и поиск в сигналах с низкоскоростных, полноскоростных и высокоскоростных шин USB для быстрой и эффективной валидации и отладки устройств.

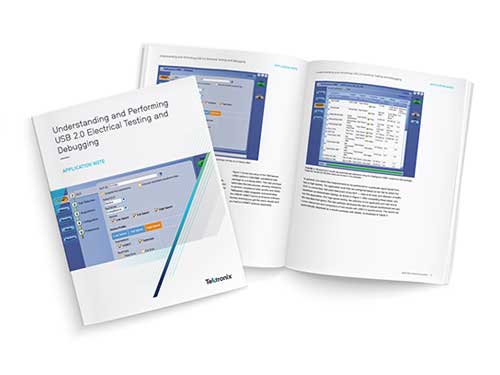

Более подробная информация содержится в технических описаниях «Автоматические испытания на соответствие стандарту USB 2.0 с использованием осциллографов MSO Серии 5 и 6», «Декодирование сигналов USB 2.0 при помощи осциллографов MDO Серии 3 и MSO Серии 4/5/6» и «Программное обеспечение для испытаний на соответствие стандарту USB 2.0 и декодирования сигналов на осциллографе MSO/DPO70000 и DPO70000SX»
