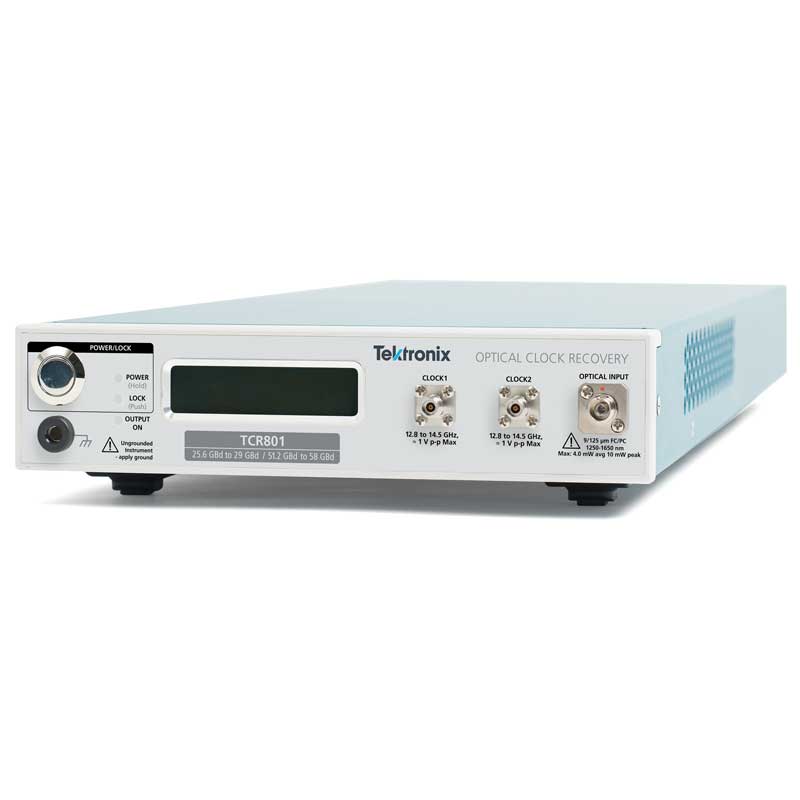

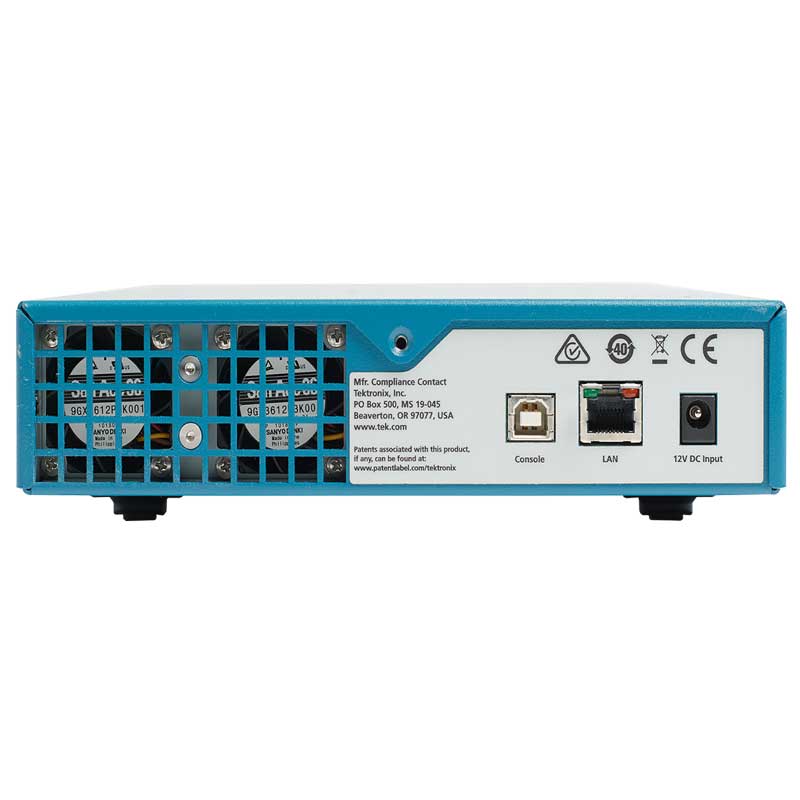

Устройство восстановления тактовой частоты оптических сигналов Серии 8
Устройство восстановления тактовой частоты оптических сигналов Серии 8 — это универсальный надёжный высокоскоростной прибор, разработанный для проверки нынешних и будущих оптических устройств. Предлагаемое устройство TCR801, работающее со всеми применимыми стандартными скоростями в диапазонах скоростей передачи данных 26 и 53 Гбод (без приобретения дополнительных опций), является важным компонентом любого стенда или стойки, предназначенных для проверки новейших высокоскоростных оптических устройств. Прибор с чувствительным входным каскадом и функцией быстрого выделения требуемой частоты в сигналах с малой амплитудой, существенно упрощает выполнение задач, связанных с тестированием современных оптических устройств.
25,6—29 Гбод
51,2—58 Гбод
от 1250 до 1650 нм
0,2—10 МГц
Повышение эффективности тестирования соответствия действующим и новым стандартам
Устройство TCR801 поддерживает стандарты 25G, 50G, 100G, 200G и 400G IEEE 802.3, а также такие высокоскоростные стандарты, как 32 GFC и NRZ 100 Gb Ethernet со скоростью передачи данных 25,78125 Гбит/с. Помимо выделения тактовой частоты, требуемого для тестировании сигналов указанных стандартов на соответствие, устройство TCR801 обеспечивает простую и эффективную поддержку быстрых и точных измерений сигналов ряда других стандартов, в том числе PAM4 400GBASE-FR8 и 400GBASE-DR4.
Диапазоны скоростей передачи данных:
- От 25,6 до 29 Гбод для сигналов PAM2/NRZ или PAM4
- От 51,2 до 58 Гбод для сигналов PAM2/NRZ или PAM4
- Прибор может работать с сигналами со скоростями выше 29 или 58 Гбод, но худшей чувствительностью (подробнее см. в техническом описании)
Регулируемые полосы захвата частоты петли ФАПЧ
Согласно стандартам, для тестирования устройств на соответствие требуется «идеальная» петля ФАПЧ. Прибор TCR801 с высокой точностью и достоверностью выделяет тактовый сигнал из последовательности данных в полосе ФАПЧ, соответствующей требованиям IEEE 802.3, или аналогичной полосе, обеспечивая полное соблюдение соответствующих стандартов.
| Модель | Data Rate Range | Диапазон длин волн | Loop Bandwidth | Прайс-лист | Configure And Quote |
|---|---|---|---|---|---|
| TCR801 | 25,6—29 Гбод 51,2—58 Гбод |
50—1650 нм | 0,2—10 МГц | US $123,000 | Конфигурация и ценовое предложение |
| Модель | Data Rate Range | Диапазон длин волн | Loop Bandwidth | Прайс-лист | Configure And Quote |
|---|---|---|---|---|---|
| TCR801 | 25,6—29 Гбод 51,2—58 Гбод |
50—1650 нм | 0,2—10 МГц | US $123,000 | Конфигурация и ценовое предложение |
