DDR5 Memory

5G 기술 시대의 DDR 테스트 과제

5G의 채택은 증강 현실(AR), 인공지능(AI), 클라우드 컴퓨팅 및 IoT와 같은 다양한 흥미로운 기술의 성장을 촉진하고 있습니다. 이 모든 것은 더 많은 데이터가 더 빠르게 저장되고 액세스되는 것에 의존하므로 5세대 메모리(DDR5)의 중요성이 커집니다. DDR5는 대역폭, 밀도 및 채널 효율성을 개선하지만 더 높은 데이터 전송 속도와 더 빠른 신호 속도는 신호 무결성의 한계를 넘는 복잡한 설계를 요구하며 DDR 준수 테스트, DDR 디버그 및 검증을 위한 더 높은 성능 측정을 필요로 합니다.

DDR 메모리 테스트 솔루션

DDR5 DRAM 트랜스미터 및 리시버

Tektronix Clarius DDR5 DRAM 컴플라이언스 소프트웨어는 JEDEC 사양에 따라 DDR5 DRAM 디바이스를 검증하고 특성화하기 위한 종합적인 트랜스미터 및 리시버 솔루션을 제공합니다.

최신 분산 아키텍처는 오실로스코프 활용을 최적화하고 하나의 통합 소프트웨어 플랫폼에서 트랜스미터 및 리시버를 실행합니다.

DDR5 DRAM Tx 데이터시트

DDR5 DRAM Rx 데이터시트

Two DPO70000SX oscilloscopes with DDR5 software for compliance testing.

DDR5 시스템 트랜스미터 솔루션

TekExpress DDR5 시스템 트랜스미터 솔루션은 JEDEC 메모리 표준 요구 사항을 충족하여 메모리 설계 검증에 더 많은 시간을 할애하고 데이터 수집에 소요되는 시간을 줄일 수 있습니다. DDR5 테스트 자동화 소프트웨어 옵션은 MSO / DPO70000 혼합 신호 오실로스코프 및 DPO70000SX ATI 성능 오실로스코프에서 사용할 수 있습니다.

핵심 기능:

  • 버스티(Bursty) DDR 트래픽에서 DFE 분석 및 데이터 아이 측정 작성
  • SDLA 디임베딩
  • 사용자 정의 모드에서 최대 15000M T/s의 데이터 전송 속도를 지원합니다
  • DDR DFE 독립형

자세히 보기:

TekExpress DDR5 송신기 데이터 시트

DDR5 브로슈어

DDR Memory Testing & DFE Analysis

LPDDR5

TekExpress LPDDR5 트랜스미터 솔루션은 최신 JEDEC 메모리 표준 요건을 충족하므로, 최대 데이터 속도로 LPDDR5 DRAM의 설계를 확실하게 검증할 수 있습니다. MSO / DPO70000 혼합 신호 오실로스코프, DPO70000SX ATI 고성능 오실로스코프에서 지원됩니다.

핵심 기능:

  • 자동화된 읽기/쓰기 버스트 분리
  • SDLA를 사용한 제외 기술
  • 더 빨라진 시장 출시
  • 다중 버스트 감지 방법 지원 - 읽기 및 쓰기, 쓰기 전용, 읽기 전용 및 비주얼 검색
  • Write Data, CA, CS Eye 측정을 위한 육각형 모양 마스크 및 마진 분석

자세히 보기:

LPDDR5 송신기 데이터시트

LPDDR5 브로슈어 보기

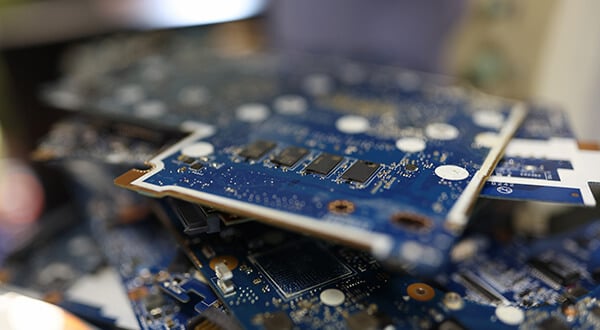

DDR Memory

LPDDR4

빠른 데이터 전송 속도, 유연성 및 검증된 기술로 LPDDR4 DRAM은 웨어러블, 의료, 자동차 및 IoT 애플리케이션에서 매우 일반적입니다.

Tektronix Clarius LPDDR4 자동 트랜스미터 솔루션은 최신 JEDEC 사양을 충족하여 최고 데이터 전송 속도에서 LPDDR4 설계를 검증하고 특성화합니다. 한 번의 클릭으로 적합성 테스트 수행

최신 분산 아키텍처는 오실로스코프 활용을 최적화하고 테스트 시간을 단축합니다.

Clarius LPDDR4 Tx 데이터시트(PC 기반)

자동 읽기, 쓰기 버스트 분리 및 목표 분석을 위한 최고 데이터 전송 속도에서 테스트를 선택할 수 있는 유연성을 갖춘 Tektronix DDR – LP4 솔루션을 사용하여 설계를 디버그합니다.

DDR- LP4 Tx 데이터시트(스코프 기반)

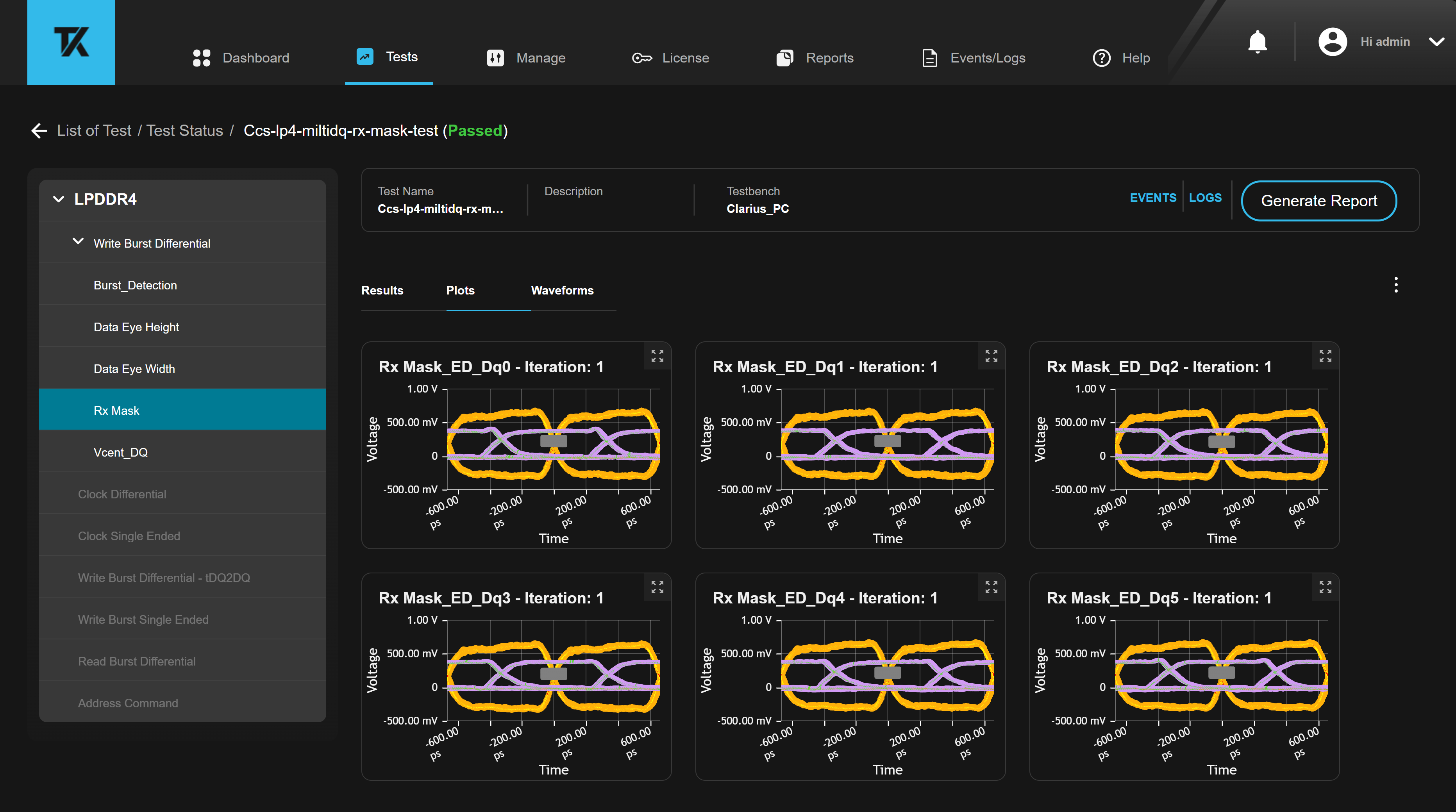

Automated LPDDR4 software.

DDR4, DDR3 및 LPDDR3

빠른 데이터 전송 속도, 유연성 및 검증된 기술로 DDR4, DDR3 및 LPDDR3 DRAM은 웨어러블, 의료 및 IoT 애플리케이션에서 매우 일반적입니다.

DDR4 및 DDR3/LPDDR3 테스트 자동화 소프트웨어는 MSO / DPO70000 혼합 신호 오실로스코프 및 DPO70000SX ATI 성능 오실로스코프에서 사용할 수 있습니다. 또한 DDR3/LPDDR3 자동화 소프트웨어는 Tektronix 6 시리즈 B MSO 혼합 신호 오실로스코프에서도 사용할 수 있습니다.

핵심 기능:

  • 손쉽게 읽기/쓰기 식별
  • JEDEC 사양별로 자동화된 설정 및 테스트 기능
  • 자동 보고서 생성
  • 광범위한 인터포저 및 고성능 프로브 지원

자세히 보기:

MSO/DPO70000 및 DPO70000SX 오실로스코프에서 DDR/LPDDR 3, 4세대 테스팅

6 시리즈 MSO 오실로스코프에서 DDR/LPDDR 3세대 테스팅

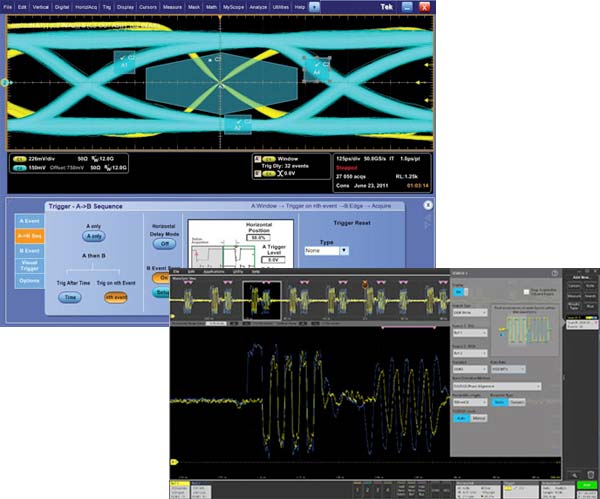

DDR Memory Trigger and DDR3 Memory

FAQ(자주 묻는 질문)

DDR 메모리 테스트란 무엇입니까?

DDR(Double Data Rate) 메모리 테스트는 컴퓨터 시스템에서 사용되는 DDR4 또는 DDR5와 같은 DDR 메모리 모듈의 성능, 기능 및 신뢰성을 평가하는 프로세스를 말합니다. DDR 메모리 테스트는 이러한 메모리 모듈이 의도한 대로 작동하고 특정 품질 및 호환성 표준을 충족하는지 확인하기 위해 수행됩니다. DDR 메모리 테스트에 대한 자세한 설명은 다음과 같습니다.

  1. 성능 검증: DDR 메모리 모듈은 데이터 전송 속도, 지연 시간 및 대역폭과 같은 성능 특성을 검증하기 위해 테스트됩니다. 이러한 테스트는 메모리가 지정된 속도 및 효율성 요구 사항을 충족하는지 확인합니다.

  2. 타이밍 및 신호 무결성: DDR 메모리 테스트에는 데이터가 올바른 타이밍에 메모리에서 읽고 쓰여지는지 확인하는 타이밍 테스트가 포함됩니다. 신호 무결성 테스트는 통신 중 데이터 무결성에 영향을 미칠 수 있는 신호 왜곡이나 노이즈를 확인합니다.

  3. 데이터 무결성: DDR 메모리 테스트는 데이터 무결성 및 오류 수정 기능도 검사합니다. 메모리에 저장되고 검색된 데이터가 정확하고 신뢰할 수 있는지 검증합니다

  4. 스트레스 테스트: 스트레스 테스트는 메모리 모듈을 고온이나 전압 변동과 같은 극한 조건에 노출시켜 내구성과 신뢰성을 평가합니다.

  5. 호환성 테스트: DDR 메모리 모듈은 다양한 마더보드 및 칩셋과 원활하게 작동해야 합니다. 호환성 테스트는 메모리가 다양한 하드웨어 구성과 호환되는지 확인합니다.

  6. 전력 소비 분석: DDR 메모리 테스트에는 에너지 효율성을 보장하고 과도한 전력을 소비하지 않도록 전력 소비 평가가 포함됩니다.

  7. 표준 준수: DDR 메모리 테스트는 JEDEC(Joint Electron Device Engineering Council)와 같은 기관에서 설정한 산업 표준 및 사양을 따릅니다. 이러한 표준 준수는 제품 인증 및 시장 수용에 필수적입니다.

  8. 품질 보증: DDR 메모리 테스트는 제조 품질 관리 프로세스에서 매우 중요한 부분입니다. 이는 생산 주기 초기에 문제를 식별하고 해결하여 결함 있는 메모리 모듈이 소비자에게 도달하는 가능성을 줄입니다.

  9. 제품 검증: 제조업체와 개발자는 DDR 메모리 테스트를 통해 실제 응용 분야에서 메모리 모듈의 성능을 검증하여 최신 컴퓨팅 작업의 요구 사항을 충족하는지 확인합니다.

DDR 테스트가 중요한 이유는 무엇인가요?

DDR 테스트는 메모리 모듈이 올바르게 작동하는지 확인하는 데 중요합니다. 메모리 관련 문제는 시스템 불안정, 충돌 또는 데이터 손상을 초래할 수 있습니다. 또한 메모리 모듈이 사양을 충족하고 산업 표준을 준수하며 다양한 환경 조건에서 올바르게 작동하는지 확인합니다.

DDR 테스트는 언제 수행해야 합니까?

DDR 테스트는 설계 과정 초기에 문제를 식별하고 수정하기 위해 제품 개발 단계에서 수행해야 합니다. 또한 제조 과정에서 품질 관리의 일환으로 수행되기도 합니다.

DDR4 및 DDR5 테스트는 무엇입니까?

DDR4 및 DDR5 테스트는 각각 DDR4 및 DDR5 메모리 모듈을 위해 설계된 특정 테스트입니다. 이러한 테스트는 메모리 모듈이 각각의 DDR4 또는 DDR5 사양을 충족하는지 확인합니다.

테스트에 필요한 DDR 테스트 도구와 장비는 무엇입니까?

DDR(Double Data Rate) 메모리를 종합적으로 테스트하려면 다음과 같은 필수 도구와 장비가 필요합니다.

  1. 기능 및 성능 평가를 위한 메모리 테스터

  2. 신호 무결성을 분석하기 위해 전기 타이밍 및 전압 파라미터를 측정하기 위한 오실로스코프, 인터포저/픽스처, 전류 및 전압 프로브

  3. 리시버 사양을 검사하기 위한 비트 오류율 테스터(BERT)

  4. 현실적인 시뮬레이션을 위한 로드 보드

  5. 온도 및 습도 테스트를 위한 환경 챔버

또한 동기화를 위한 클록 생성기도 사용됩니다. 고품질 케이블, 커넥터, 안전 장비, 컴퓨터 워크스테이션은 정확하고 안정적인 DDR 메모리 테스트를 위한 필수 장비를 완성합니다.
