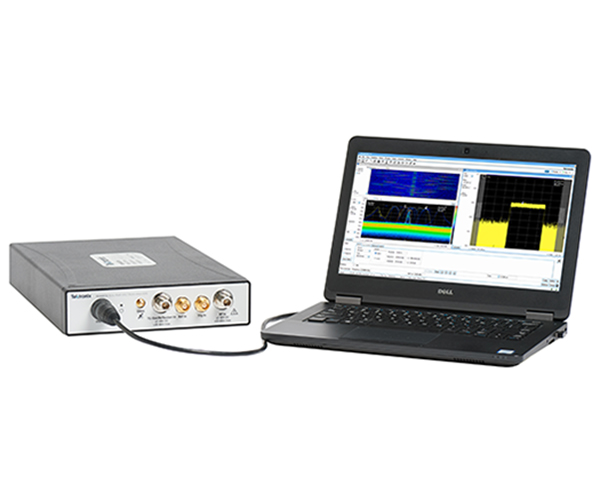

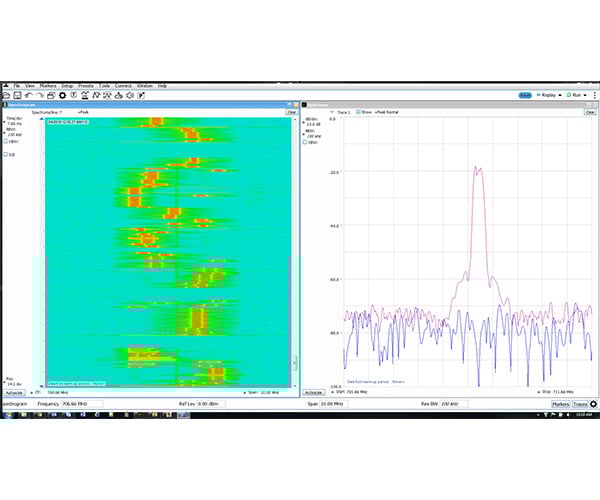

SignalVu-PC RF 스펙트럼 분석기 소프트웨어

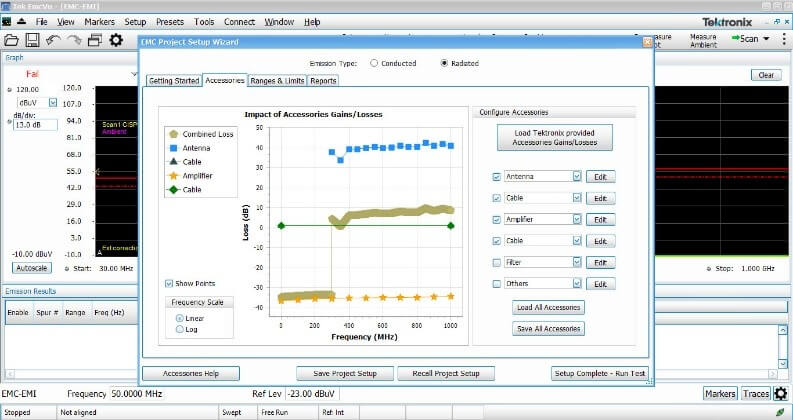

• 자동화되고 사용이 편리한 설치 마법사
• FCC, MIL-STD, DEF-STAN 및 CISPR 조절을 위한 누름 버튼 지원
• 자동화된 다중 측정/다중 형식 보고
• 주변 노이즈 보정 및 비교
• 쿼지 피크(quasi-peak) 및 평균 탐지(average detection) 실패 시, 피크 탐지기 및 현장 측정을 사용하여 고조파 마커 및 더 빠른 스캔 지원

SVP: 고급 신호 분석(펄스 측정 포함)

• 31개의 자동화된 펄스 매개 변수 측정 및 통계가 다중 채널 레이더 또는 EW 시스템에 통찰력 제공*
• 펄스 테이블에 모든 측정 결과가 표시되며 .CSV 파일로 내보내기 가능
• 여러 펄스에 대한 펄스 측정을 표시하는 히스토그램과 같은 통계 측정
• 모든 측정에 개별 펄스 추적 사용 가능
• 추가 분석을 위해 결과 저장

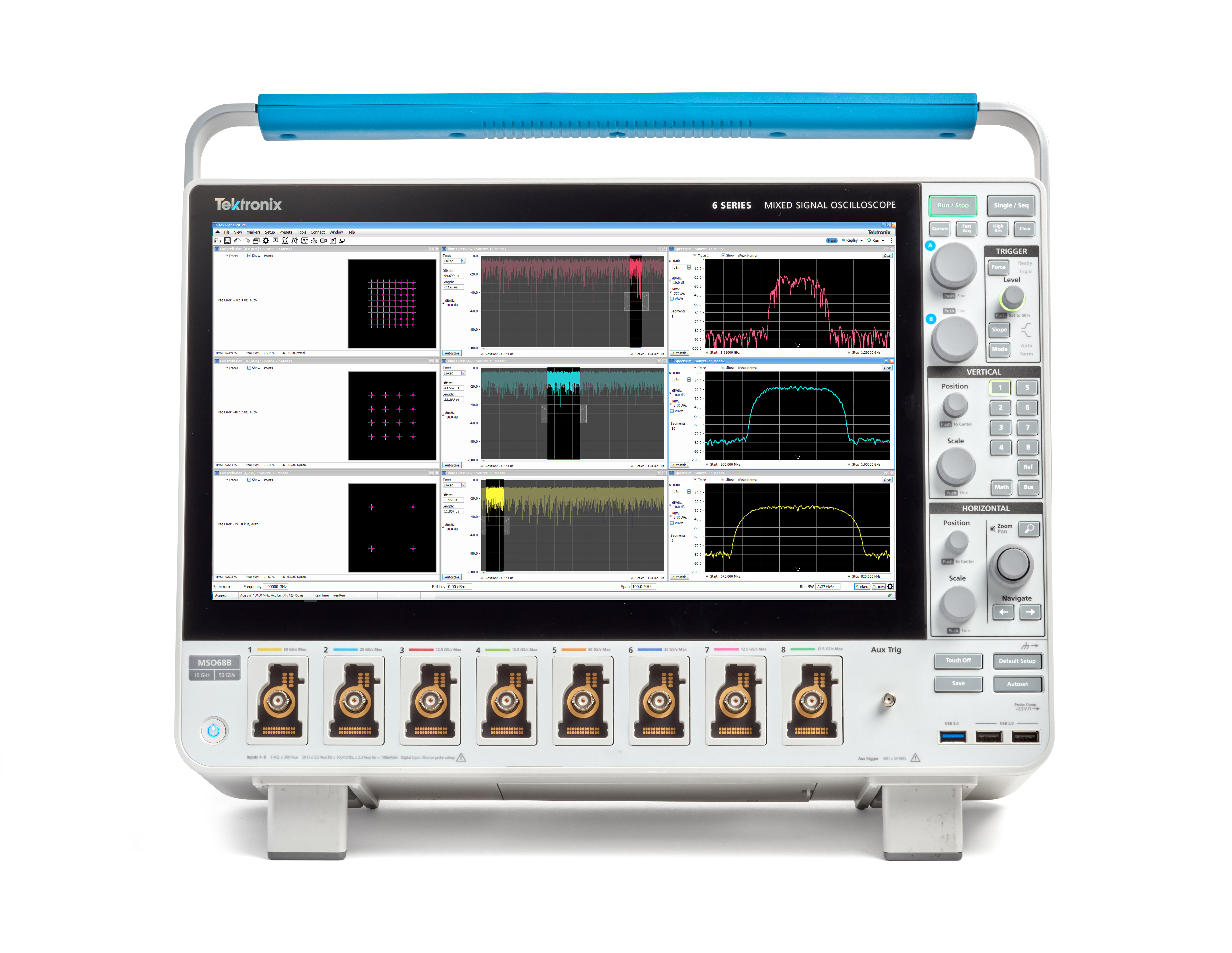

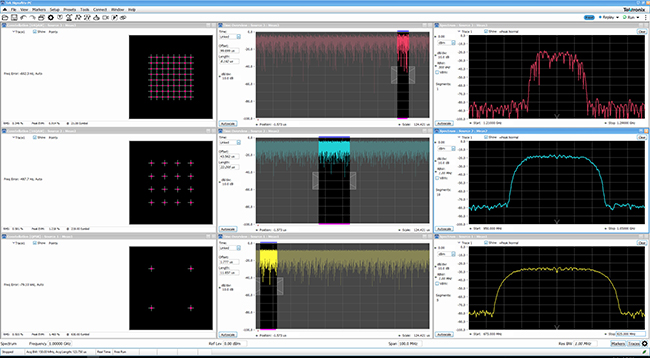

*5/6 시리즈 B MSO 오실로스코프에서 최대 8개 채널을 사용하여 동시 다중 채널을 지원할 수 있습니다. DPO70000SX 오실로스코프용 SignalVu에서 순차적 다중 채널 분석을 사용할 수 있습니다.

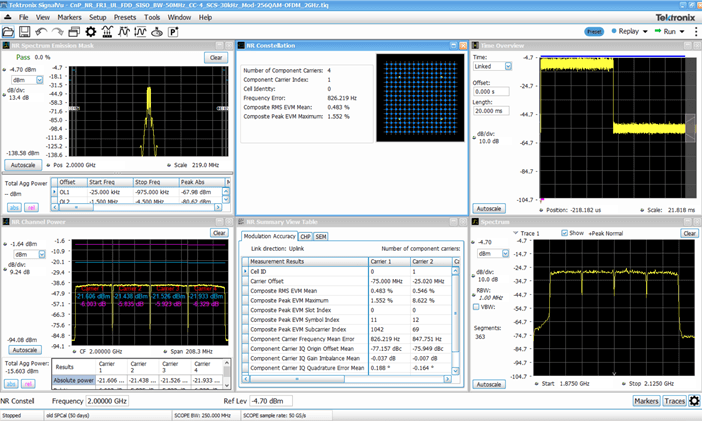

5GNR: 5G 신규 무선 5GNR 업링크/다운링크 측정

• 3GPP 5G 신규 무선(NR) 표준에 대한 물리 계층 RF 준수 단순화
• CHP, ACP, PVT 디스플레이로 출력 전력 레벨 및 동적 테스트 수행
• EVM을 이용한 전송 신호 품질의 유효성 검증, 주파수 오류, EVM대 심볼 디스플레이
• ACP, SEM및 OBW 디스플레이를 사용하여 원하지 않는 동일 대역 및 대역 외 방출을 식별합니다.
• 측정 및 도메인에 걸쳐 결합된 마커를 갖는 각각의 성분 반송파에 대한 여러 측정 및 결과를 동시에 볼 수 있습니다.
• 실시간 연결(CON 라이선스) 및 RF 대 시간 옵션(SV-RFVT)이 장착된 6 시리즈 B MSO 오실로스코프와 결합하면 시스템에 대한 완벽한 통찰력을 확보할 수 있습니다.

SVA: AM/FM/PM/직접 오디오 분석

• AM/FM/PM 신호에 대한 오디오 측정
• SINAD, 총 고조파 왜곡, 노이즈, 습도
• 하이 패스 필터, 로우 패스 필터, 강조 해제 필터 모두 사전 설정 및 사용자 설정이 가능합니다.

SVT: 안정 시간(주파수 및 위상) 측정

• 신호가 주파수 또는 위상 범위 내로 안정화되기 위한 시간 측정
• 장치에 대한 주파수 및 안정 시간(예: 위상고정 루프)
• 사용자 정의 가능 마스크 및 분석기에 대한 내부/외부 트리거에서 안정화되는 시간

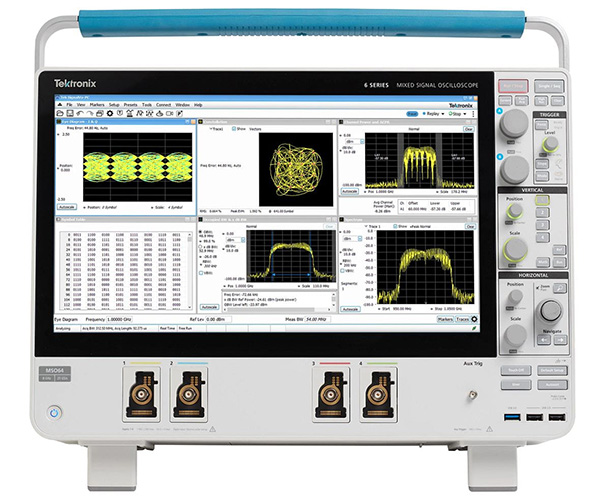

SVM: 범용 변조 분석

• 오류 벡터 진폭, 변조 오류율, 배치 다이어그램, 추가 측정 포함
• 256 QAM, CPM, nFSK 등을 비롯한 27가지 다양한 변조 체계 지원
• 배치 잠금을 위한 동기화 단어 검색, 버스트 신호에 대한 변조 품질을 감지하고 분석하기 위한 버스트 모드
• Zigbee, 블루투스 EDR, TETRA, DVB-S 장치의 변조 품질을 측정하는 데 유용

SVO: 사용자 정의 OFDM 분석

• 802.11a 또는 802.16.d(고정 WiMAX) 신호 형식에 가까운 신호에 대한 OFDM 분석 가능

CON: 5/6 시리즈 MSO 또는 MDO4000B/C 시리즈에 SignalVu-PC 실시간으로 연결

• 5/6 시리즈 MSO(SV-RFVT 옵션 포함) 또는 MDO4000B/C(SA 옵션 포함)를 제어하고 연결합니다.
  참고: SignalVu-PC는 5/6 시리즈 MSO(Windows 10 SSD 옵션, 5/6-WIN 포함)에서 실행하거나 별도의 Windows PC에서 실행할 수 있습니다.

SV23: WLAN 802.11a/b/g/j/p 측정 애플리케이션

• 802.11a/b/g/j/p 무선 LAN용 IEEE 표준에 정의된 물리 계층 RF 송신기 측정
• 주요 측정이 보고되는 요약 디스플레이

SV24: WLAN 802.11n 측정 애플리케이션(애플리케이션 SV23 필요)

• SISO 802.11n 무선 LAN용 IEEE 표준에 정의된 물리 계층 RF 송신기 측정
• 주요 측정이 보고되는 요약 디스플레이

SV25: WLAN 802.11ac 측정 애플리케이션(애플리케이션 SV24 필요)

• 최대 20, 40, 80, 160MHz 측정을 위해 SISO 802.11ac 무선 LAN용 IEEE 표준에 정의된 물리 계층 RF 송신기 측정
• 주요 측정이 보고되는 요약 디스플레이

SV2C: MDO4000B/C 실시간 연결 및 WLAN 802.11a/b/g/j/p/n/ac 측정 기능 번들(애플리케이션 CON, SV23, SV24 및 SV25 포함)

애플리케이션 SV23, SV24, SV25 참조

MAP: 매핑

• SignalVu-PC의 측정값을 통합하여 지도에 배치, 전역 위성 탐색 수신기를 통해 실내/실외에서 사용 가능
• GPS 및 기타 전역 위성 탐색 수신기와 통합
• 시간 및 이동 거리에 따른 측정값을 반복적으로 도표화

SV26: APCO P25 측정 애플리케이션

• 위상 1 및 위상 2 APCO P25 측정
• 신호를 쉽게 캡처하고 분석하여 신호 품질과 타이밍을 빠르게 확인
• 요약 디스플레이에 주요 결과 표시

SV27: 블루투스 기본 LE TX SIG 측정

• 블루투스 SIG 사양에 따른 블루투스 기본 및 블루투스 저에너지의 물리 계층 RF 측정
• 다양한 테스트 설정으로 간단히 사전 설정한 복조 및 기호 정보
• 블루투스 낮은 신호 및 기본 속도 자동 측정
• 블루투스 향상된 데이터 속도 패킷 감지

SV28: LTE 다운링크(eNB) RF 측정

• 셀 ID 검색 외에, 3GPP TS 버전 12.5에 따른 RF 측정(ACLR, SEM, 채널 전력, OBW)
• TDD 및 FDD 프레임 형식 지원 모두 포함
• 사전 설정 및 pass/fail 정보로 검증 가속화

SV56: 기록된 파일 재생

• SignalVu-PC를 사용한 R3F 파일 재생 기능 활성화
• RBW, span 등의 분석 파라미터 변경
• DPX 및 AM/FM 청취를 포함한 모든 측정 수행 가능

SV54: 신호 조사 및 분류

• 주파수, 대역폭 및 모양을 기준으로 신호 정의
• 사용자가 만든 데이터베이스를 통해 지역의 사용자 정의 조사 가능
• 신규 관심 신호와 무단 관심 신호를 빠르게 확인 가능

SV60: 케이블 및 안테나 테스트

옵션 04 추적 발생기가 장착된 경우 RSA500A/600A 시리즈는 케이블, 장치 및 안테나에서 1포트 측정을 수행하며 값비싼 외부 기준 소스를 필요로 하지 않습니다. 측정 항목은 다음과 같습니다.

• 오류까지의 거리
• 복귀 손실
• 정재파비(VSWR: Voltage Standing Wave Ratio)

B800: RSA7100B용: 800MHz의 획득 대역폭

STREAM: RSA7100B용: 스트리밍 데이터(RAID 저장 장치에 필요)

SV25H: RSA7100B용: WLAN 802.11ac 측정 애플리케이션

SVMH: RSA7100B용: 획득 대역폭이 1GHz 이하인 분석기 사용을 위한 범용 변조 분석

SVPH: RSA7100B용: 획득 대역폭이 1GHz 이하인 분석기 사용을 위한 펄스 분석

TRIG: RSA7100B용: 획득 대역폭이 1GHz 이하인 분석기 사용을 위한 고급 트리거

SV31: 블루투스 5 측정(애플리케이션 SV27 필요)

• 블루투스 SIG 사양에 따른 블루투스 5 변형의 물리 계층 RF 측정
• 주파수 편차, 오프셋 및 드리프트와 같은 신호 품질 측정
• 패킷 헤더 필드 디코딩을 사용한 시스템 레벨 디버깅

SVQP: CISPR 감지기

• EMI/EMC 방출(복사성/전도성) 사전 컴플라이언스 및 디버깅
• CISPR16에 따른 피크, 쿼지 피크(quasi-peak), 평균 탐지(average detection)
• 스펙트럼(디버깅용) 및 스퓨리어스(사전 컴플라이언스용)에서 사용 가능

PHASxx-SVPC: RSA7100B용: 위상 잡음/지터 측정

• 자동화된 위상 잡음 또는 지터 측정
• 위상 고정 신호의 빠른 확인
• 10 Hz ~ 1 GHz 주파수 오프셋 범위
