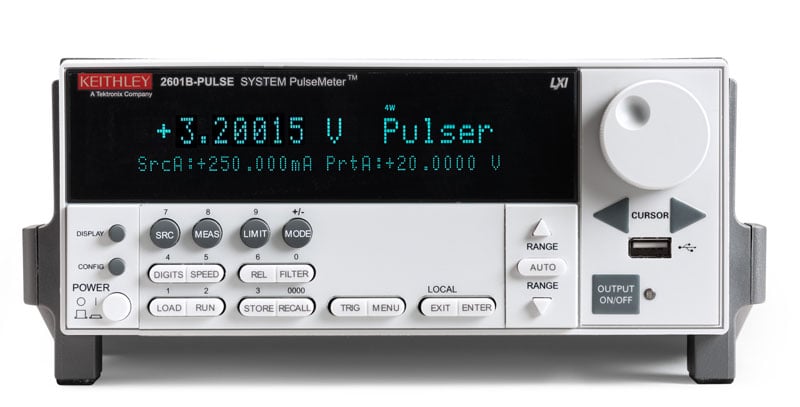

2601B-PULSE 10µsec Purser/SMU
1 Pulser / 1 SMU
1μA - 10A
1μV - 10V
100fA - 10A
100nV - 40V
Pulser: 0.05%
SMU: 0.015%
1 M readings/s
매뉴얼 튜닝 없이도 고충실도 전류 펄스 출력 가능
2601B-PULSE의 제어 루프 시스템은 최대 3μH의 유도부하 변화에 대해 수동으로 조할 필요가 없어 최대 10A까지의 모든 전류 레벨에서 펄스를 10μs에서 최대 500μs로 출력 할 때 펄스에 오버슈트 및 링잉이 발생하지 않도록 보장합니다. 펄스 상승 시간이 1.7 μs 미만이면 테스트중인 장치 또는 회로를 올바르게 특성화 할 수 있습니다.
- 10μs 펄스 폭으로 10A @ 10V
- Output 10 A @ 10 V with a 10 μs pulse width
- High fidelity pulse output without tuning at any current level
SMU과 짧은 펄스 생성을 하나의 장비에 통합
2601B-PULSE는 업계 최고의 키슬리 2601B SMU 장비가 자랑하는 우수한 측정 무결성, 동기화, 속도 및 정확도 기능에 펄서 기능이 더해졌습니다.
- 1MS/s 디지타이징으로 펄서의 0.05%의 기본 측정 정확도 제공
- 100fA 민감도의 SMU 100nA 저전류 범위

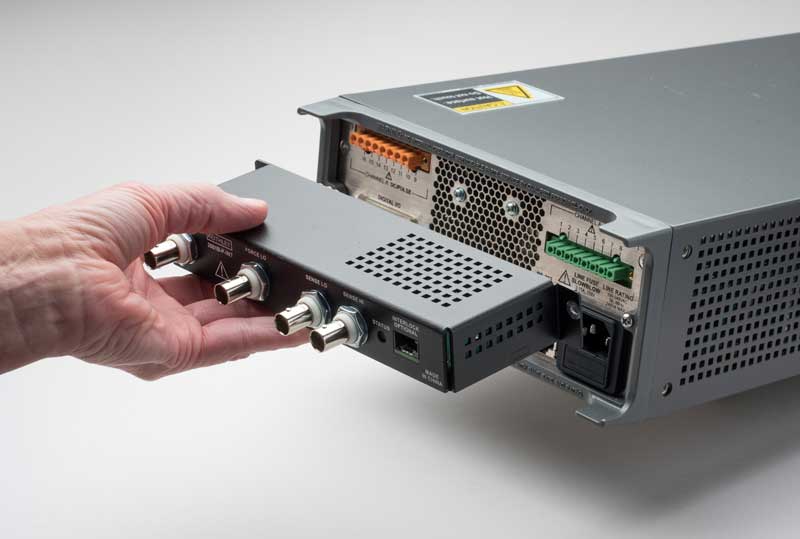

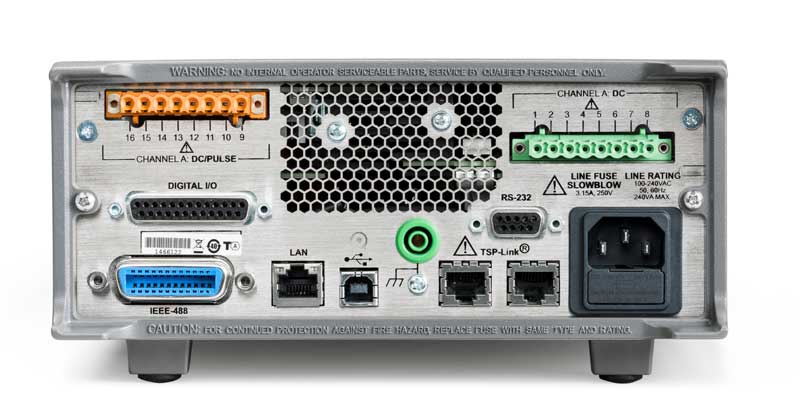

- 빠른 케이블 설정을 위한 후면 패널 BNC 연결
탁월한 생산 처리량을 위한 임베디드 스크립팅 및 연결
TSP®(Test Script Processor) 기술은 SMU 장비 내에 완벽한 테스트 프로그램을 포함하고 실행하여 업계 최고의 성능을 제공합니다. TSP-Link® 기술은 메인프레임 없이 고속, 핀별 SMU 병렬 테스트를 위해 최대 32개의 TSP-Link 노드 확장할 수 있습니다.
- 시간이 오래 걸리는 PC와의 버스 통신 제거
- 고급 데이터 처리 및 흐름 제어
- 최대 32개의 TSP-Link 노드 연결
- 테스트 요구 사항 변경 시 쉽게 재구성 가능
| 모델 | 채널 | 최대 전류 소스/측정 범위 | 최대 전압 소스/측정 범위 | 측정 분해능(전류/전압) | 전원 | 정가 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| 2601B-PULSE | 1 | 10 A | 40 V | 100 fA / 100 nV | Pulser: 100 W instantaneous SMU: 200 W instantaneous |
US $16,700 | 구성 및 견적 |
| 모델 | 채널 | 최대 전류 소스/측정 범위 | 최대 전압 소스/측정 범위 | 측정 분해능(전류/전압) | 전원 | 정가 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| 2601B-PULSE | 1 | 10 A | 40 V | 100 fA / 100 nV | Pulser: 100 W instantaneous SMU: 200 W instantaneous |
US $16,700 | 구성 및 견적 |
ToF/LIDAR 응용 분야에 대한 레이저 다이오드(VCSEL) 생산 테스트
레이저 다이오드 VCSEL(vertical cavity surface emitting laser) LIV 생산 테스트를 위한 이상적인 솔루션인 2601B-PULSE는 레이저 다이오드 모듈 및 VCSEL, VCSEL 어레이의 전류 펄스 소싱 및 전압 전류 모니터링을 위해 높은 정확도의 고속 10μs 펄서 및 SMU를 갖추고 있습니다. SMU는 높은 시스템 동기화 및 처리량을 제공하는 가장 경제적인 LIV 장비입니다.
- 최대 10A 및 10μs 펄스 폭의 프로그래밍 가능 전류 소스
- 100nV 및 100fA의 전압 및 전류 측정 분해능
- 내장된 TSP® 처리 기능으로 PC 장비 버스 통신 감소
2601B-PULSE 시스템 SourceMeter Pulse SMU 장비로 10μs 펄스를 생성하는 방법
새로운 전류 펄서/SMU가 10µs의 낮은 펄스 출력 시 기간이 오래 걸리는 수동 타이밍 제거
고장 분석 및 품질 보증
반도체 엔지니어들은 현장에서 장치의 고장을 예방할 수 있는 방법을 끊임없이 찾고 있습니다. 반도체 고장 분석(FA) 엔지니어는 장치에서 고장이 발생하는 이유와 향후 이를 예방할 수 있는 방법을 파악하기 위해 수없이 많은 시간을 할애하고 있습니다.
- SMU와 펄스 테스트로 FA 프로세스 간소화
- 디지털 I/O로 외부 IR 카메라 트리거
- 1μs의 해상도와 ±100ppm의 정확도를 갖춘 타이머 기능 내장.
LED의 펄스형/DC I-V 특성화를 단순화

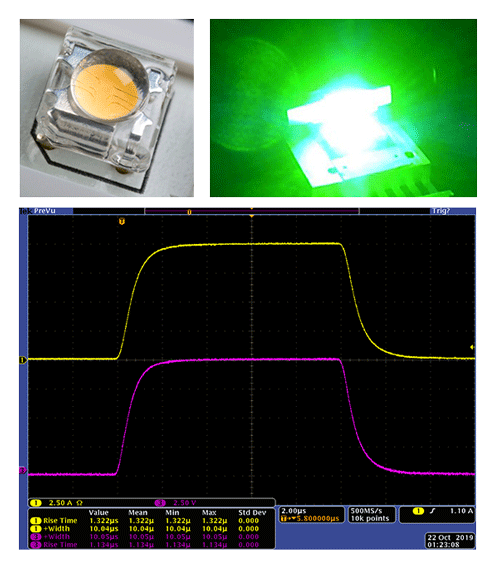

2601B-PULSE의 고유한 전류 펄스, DC 전압 및 전류 기능은 0.015 % 기본 측정 정밀도로 고속 LED DC 및 펄스형 IV 특성화 및 생산 테스트를 가능하게 합니다. 마이크로 LED, LED 또는 높은 밝기 LED(HBLED)의 펄스 테스트는 자체 발열을 최소화하고 측정 정확도에 대한 부정적인 영향을 줄이며 피시험 장치의 손상에 대한 우려를 없애줍니다.
- 최대 10A 및 10μs 펄스 폭의 프로그래밍 가능 전류 소스
- 100nV 및 100fA의 전압 및 전류 측정 분해능
- 빠른 소스 및 측정 데이터 수집을 위한 1 MS/s Digitizer
- 내장된 TSP 처리 기능으로 PC 장비 버스 통신이 줄어듬
온-웨이퍼 반도체 테스트
키슬리 2601B-PULSE 및 기타 시리즈 2600B 시스템 SourceMeter® SMU 장비는 랙앤스택(rack-and-stack) 장비의 확장성과 유연성을 TSP 및 TSP-Link 기술을 사용하여 메인프레임 기반 시스템의 통합 및 높은 처리량과 결합하여 제조 공간을 줄여주고 테스트 비용을 절감합니다. 이 장비는 레이저 다이오드, LED, 트랜지스터 등의 온-웨이퍼 반도체 테스트에 일상적으로 사용됩니다.
- 내장된 TSP 처리 기능으로 PC 장비 버스 통신이 줄어듬
- TSP-Link 기술을 통해 다른 Keithley TSP 장비와 500ns 동기화 시 최대 32개의 장비 연결
Keithley KickStart 장비 제어 소프트웨어 프로그래밍이 필요하지 않습니다.

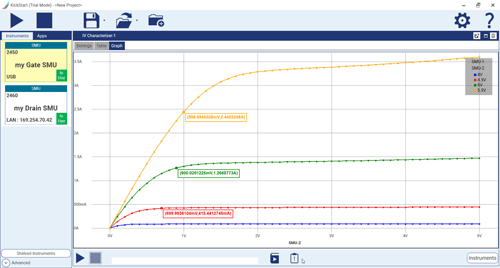

KickStart를 사용하여 측정을 쉽게 수행할 수 있습니다. 프로그래밍하지 않고도 기기 및 소재를 빠르고 쉽게 특성화할 수 있으며, 그래픽 및 표 형식으로 실시간 결과를 시각화할 수 있습니다. 신속하게 보고하거나 추가 분석하기 위해 데이터 표나 그래프를 Excel로 내보낼 수 있습니다.
- 단일 또는 스윕 펄스 테스트를 신속하게 생성
- 동시 측정으로 전압 및 전류 소스의 선형, 로그, 목록 및 듀얼 스윕 생성
- 최대 4개의 SMU(Source Measure Unit) 장비를 지원하는 I-V 특성화 애플리케이션
- Windows OS에서 GPIB, USB, 이더넷 연결
실험실에서 제조 환경까지 자동화된 제어
Keithley ACS(자동 특성화 제품군)는 장비에 대한 완벽한 제어를 제공합니다. 벤치에 있는 몇 개의 장비를 제어해야 하든, 생산을 위해 전체 테스트 랙을 자동화해야 하든 관계없이, ACS는 장치 특성화, 파라메트릭 테스트, 안정성 테스트, 간단한 기능 테스트를 위한 유연한 대화형 환경을 제공합니다.
- 간단한 1회 테스트 수행 또는 복잡한 프로젝트 트리 구성
- ACS 내부의 Python 코딩을 통해 무한한 유연성과 제어 기능 제공
- 수동 또는 자동 웨이퍼 프로버 제어
- 데이터 관리 및 통계 분석 기능
TSP Toolkit Scripting Tool
TSP Toolkit is an open source scripting tool available as a Visual Studio Code (VS Code) extension. It can be used to develop TSP test scripts alongside your other favorite VS Code extensions, such as those for Python, C# and many more.
TSP Toolkit includes all the functionality and instrument support of Test Script Builder (TSB) plus many quality-of-life features including syntax highlighting, auto-completion with in-line command help, and a modern user interface.
