DMM6500 6½ Digits 그래픽 터치스크린 디지털 멀티미터
과도 캡처, 데이터 시각화 및 분석을 포함하여 추가 측정 기능이 포함된 터치스크린 벤치/생산 테스트 DMM은 성능이 훨씬 낮은 다른 6½ Digits DMM 가격으로 제공됩니다. 모든 디지털 멀티미터 보기 »
최대 15개
100nV
10pA
1µOhm
초당 1M 샘플
16비트
![](/-/media/images/product-series/dmm6500/dmm6500_meascapabilities.jpeg?h=417&iar=0&w=640)
다양한 측정
디지타이징, 커패시턴스 및 온도를 포함하여 15가지 내장 측정 기능을 제공합니다. 저전력 장치에서 저전류 및 낮은 저항을 측정합니다. 내장 디지타이저로 간헐적인 신호를 캡처합니다. 테스트 데이터를 최대화하기 위해 두 개의 측정을 동시에 표시합니다. DMM6500은 추가 장비가 필요하지 않습니다.
편리한 터치스크린을 통해 데이터 시각화 및 측정 추이 식별
터치스크린에서 과도 신호 캡처, 데이터 추이 및 통계 표시와 같은 즉각적인 측정 식별력을 얻을 수 있으므로 데이터를 보다 빠르게 분석할 수 있고 추가 측정이 필요하지 않습니다.
주요 특징
- 한 파형의 오버레이를 다른 파형 위에 포함하여 파형의 도표를 표시합니다.
- 터치식 줌 기능을 사용하여 과도 전류 및 신호 파형을 연구할 수 있습니다.
- 사용자 커서 및 통계를 통해 파형을 특성화합니다.
![](/-/media/images/product-series/dmm6500/dmm6500_front_wvfrmgraphing_touch.png?h=522&iar=0&w=640)
![Keithley Datalogger Dashboard](/-/media/images/product-series/dmm6500/keithley_datalogger_dashboard.png?h=401&iar=0&w=669)
안전한 클라우드 기반 데이터 시각화로 데이터를 스트리밍 및 로깅
이제 DMM6500에서 데이터를 스트리밍하고 실시간 IoT 대시보드와 어디에서든 액세스 가능한 데이터 시각화를 만들 수 있습니다.
주요 특징
- PC를 통할 필요 없이, 어디서든 실시간으로 DMM6500에서 직접 데이터 스트림을 모니터링 및 로깅할 수 있습니다.
- 측정 임계값과 기타 수학적 규칙을 기반으로 트리거를 사용해 이메일과 텍스트 경고를 받을 수 있습니다.
- 설치할 필요 없이 어디에서나 현재 및 과거 데이터에 액세스, 시각화, 보관, 공유, 변환 및 분석할 수 있습니다.
- 표준화, 반복성 및 가독성을 위한 대시보드를 만듭니다.
- 테스트 실행에서 데이터 세트를 오버레이, 시간 확장 및 비교
10개의 측정 채널로 확장
더 많은 장치를 동시에 살펴보거나 한 장치에서 여러 측정을 수행해야 하는 경우 장비를 추가로 구매하지 않고도 최대 10개의 측정 채널을 제공하는 옵션 스캔 카드를 선택할 수 있습니다.
![](/-/media/images/product-series/dmm6500/dmm6500_card.jpeg?h=396&iar=0&w=640)
![](/-/media/images/product-series/dmm6500/dmm6500_productiontestrack192_min.jpeg?h=960&iar=0&w=640)
뛰어난 생산 테스트 처리량 및 저렴한 테스트 비용
주요 특징
- 측정 시간이 0.0005 파워라인 사이클 또는 60Hz(50Hz) 파워라인당 8.3µs(10µs)만큼 짧습니다.
- 장비의 지능형 명령 및 컨트롤 처리를 통해 PC 통신을 줄임으로써 테스트 시간을 단축합니다.
광범위한 인터페이스 옵션 세트 제공

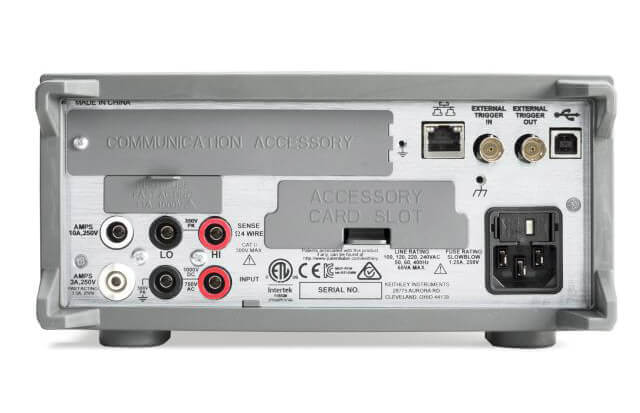

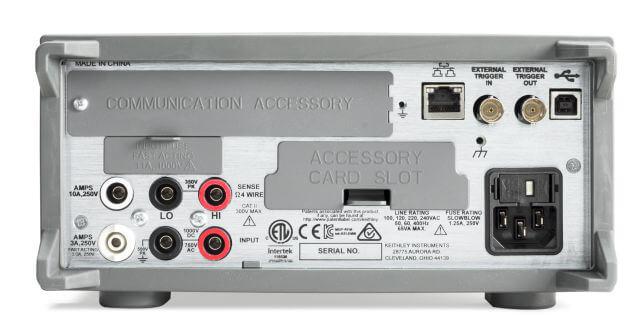

표준 LAN LXI 및 USB와 옵션 GPIB, RS-232, TSP-Link® 인터페이스
![](/-/media/images/product-series/dmm6500/emul_select_menu.jpeg?h=384&iar=0&w=640)
업그레이드하는 동안 새 코드를 작성할 필요가 없음
가장 많이 사용되는 Keithley 및 경쟁사 DMM에 대한 코드 에뮬레이션을 제공하므로 빠르고 쉽게 코드 변환을 수행하고 더 빠르게 업그레이드할 수 있습니다.
모델 | 측정 기능 | 민감도 | 디지타이저 | 정가 | Configure And Quote |
---|---|---|---|---|---|
DMM6500 | 15 |
100nV
|
초당 1M 샘플
|
US $1,670 | 구성 및 견적 |
모델 | 측정 기능 | 민감도 | 디지타이저 | 정가 | Configure And Quote |
---|---|---|---|---|---|
DMM6500 | 15 |
100nV
|
초당 1M 샘플
|
US $1,670 | 구성 및 견적 |
![DMM6500 6½-Digit Touchscreen Multimeter](/-/media/images/product-series/dmm6500/digitize_volts_2018-03-07.jpeg?h=384&iar=0&w=640)
복잡한 파형과 간헐적인 신호 캡처 및 분석
DMM6500은 디스플레이에 판독 값을 표시하는 기능뿐만 아니라 다양한 기능을 제공합니다. 해당 디지타이저로 캡처된 파형을 도표로 작성할 수도 있습니다. 터치스크린을 사용하면 터치식 줌 기능을 통해 파형 섹션을 확장할 수 있습니다. 또한 커서 및 통계는 신호의 특성에 대한 세부 사항을 제공합니다. 다음을 사용하여 파형 및 과도 전류를 캡처합니다.
- 초당 1M 샘플, 16비트 디지타이저.
- 터치식 줌 기능으로 신호 조작.
- 수평 및 수직 커서로 정의된 신호 세그먼트에 대한 평균, 최대값, 최소값, 표준 편차 등의 통계.
단일 시험 설정에서 최대 10개의 장치를 측정하여 테스트 용량 확장
DMM6500에 옵션 멀티플렉서 카드를 추가하고, 한 장치의 여러 포인트에서 측정하거나 최대 10개의 장치에서 측정합니다. 멀티플렉서 카드를 사용하여 시스템 용량을 확장하거나 한 장치에서 측정 시간을 줄입니다.
주요 특징
- 옵션 2000-SCAN 카드로 최대 10채널의 전압 또는 2선 저항이나 최대 5채널의 4선 저항을 측정합니다.
- 옵션 2001-TCSCAN 멀티플렉서 카드를 사용하여 서모커플(Thermocouple)로 최대 9개 온도 채널을 측정합니다. 이 카드에는 내부 냉 접합 보정 기준 센서가 있습니다.
![DMM6500 6½-Digit Touchscreen Multimeter](/-/media/images/product-series/dmm6500/dmm6500_app-4.png?h=456&iar=0&w=640)
![](/-/media/images/product-series/dmm6500/dmm6500_app-2.jpeg?h=149&iar=0&w=640)
고감도 및 뛰어난 정확도로 케이블과 커넥터 저항 측정
낮은 저항을 측정하려면 열 관련 오류 및 테스트 리드선 저항을 제거하는 적절한 기술이 필요합니다. DMM6500을 사용하여 다음을 수행할 수 있습니다.
- 1µΩ 민감도로 측정합니다.
- 4선 저항 측정 기능을 사용하여 테스트 리드선 오류를 방지합니다.
- 오프셋 보정을 사용하여 열 접촉 오류를 방지합니다.
제조 테스트의 처리량 최대화
빨라진 측정 속도로 테스트 시간을 단축합니다. 또한 하나의 시험 설정에서 최대 10개의 장치를 테스트합니다. DMM6500의 내장 인텔리전스를 사용하여 PC와의 통신을 최소화합니다. DMM6500에서 테스트 시스템의 다른 장비를 제어할 수 있습니다.
주요 특징
- 측정 시간이 0.0005 파워라인 사이클 또는 60Hz(50Hz) 파워라인당 8.3µs(10µs)만큼 짧습니다.
- Keithley의 내부 장치인 TSP®(테스트 스크립트 프로세서)를 사용하여 테스트 실행 및 다른 TSP 또는 LAN 기반 장비를 제어합니다.
- 옵션 10채널 스캐너 카드 또는 옵션 9채널 온도 스캐너 카드를 사용하여 하나의 시험 설정에서 더 많은 장치를 테스트합니다.
![DMM6500 6½-Digit Touchscreen Multimeter](/-/media/images/product-series/dmm6500/dmm6500_app-4.png?h=456&iar=0&w=640)
데이터 시트 | 액세서리 | 설명 |
---|---|---|
보기 데이터 시트 | 1754 | 안전 범용 테스트 리드선 키트 |
보기 데이터 시트 | 2000-SCAN | 스캐너 보드 |
보기 데이터 시트 | 2001-TCSCAN | 열전대/발생기용 스캔 카드 |
보기 데이터 시트 | 5804 | 4단자 테스트 리드선 세트 |
보기 데이터 시트 | 5805 | 켈빈 프로브(0.9M/3피트) |
보기 데이터 시트 | 5806 | 켈빈 클립 리드선 |
보기 데이터 시트 | 5808 | 저가형 1핀 켈빈 프로브 세트 |
보기 데이터 시트 | 8501-1 | 트리거 링크 케이블(DIN CON 포함) |
보기 데이터 시트 | 8503. | 6핀 M/F 미니 DIN 확장 케이블 |
보기 데이터 시트 | CA-18-1 | CABLE, DUAL BANANA TO DUAL BANANA, 60 INCHES LONG |
보기 데이터 시트 | KPCI-488LPA | 낮은 프로필 IEEE-488 인터페이스 보드 |

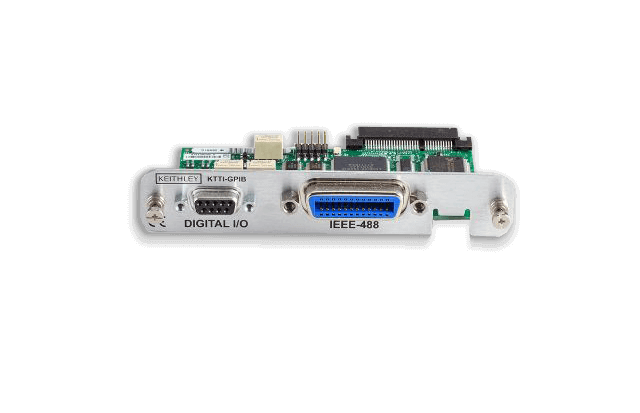

보기 데이터 시트 | KTTI-GPIB | GPIB Communication and Digital I/O accessory, user-installable |

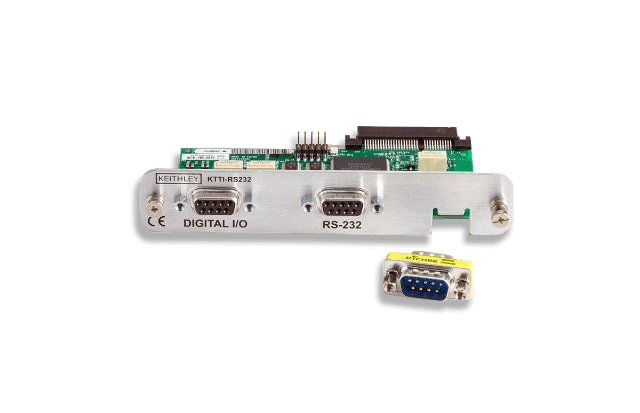

보기 데이터 시트 | KTTI-RS232 | RS232 Communication and Digital I/O accessory, user-installable |

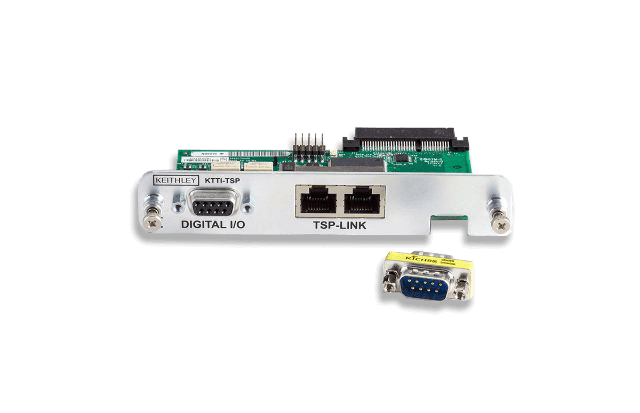

보기 데이터 시트 | KTTI-TSP | TSP-Link Communication and Digital I/O accessory, user-installable |
보기 데이터 시트 | KUSB-488B | IEEE-488.2 USB-GPIB 인터페이스 어댑터 |
