디지털 스토리지 오실로스코프

사양

달리 명시하지 않는 한 모든 사양은 보증됩니다. 달리 명시하지 않는 한 모든 사양은 모든 모델에 적용됩니다.

개요

수직 시스템

레코드 길이

모든 모델에서 항상 2.5K포인트

수직 해상도

8비트

수직 감도

미세조정된 모든 모델에 대해 2mV~5V/div

DC 수직 정확도

모든 모델에서 ±3%

수직 줌

활성 또는 중지된 파형을 수직으로 확장 또는 축소

최대 입력 전압

300V_RMS CAT II, 100kHz 초과 20dB/decade에서 3MHz의 13V_p-p AC로 줄임

변화 범위

2mV~200mV/div +2V

>200mV~5V/div +50V

대역폭 제한

모든 모델에서 20MHz

입력 임피던스

1MΩ에 병렬로 20pF

입력 커플링

모든 모델에서 AC, DC, GND

수평 시스템

타임 베이스 정확도

50ppm

수평 줌

활성 또는 중지된 파형을 수평으로 확장 또는 축소

트리거 시스템

트리거 모드

자동, 일반 및 싱글 시퀀스

트리거 유형

에지(상승/하강)

기존의 레벨에 따른 트리거. 모든 채널의 포지티브 또는 네거티브 기울기입니다. 커플링 선택: AC, DC, 노이즈 제거, HR 제거, LF 제거

비디오

컴포지트 비디오 또는 방송 표준(NTSC, PAL, SECAM)에서 모든 라인 또는 개별 라인, 홀수/짝수 또는 모든 필드 트리거

펄스 폭(또는 글리치(glitch))

선택 가능한 시간 제한(33ns~10s)보다 작거나, 크거나, 같거나, 같지 않은 펄스 폭에서 트리거됨

트리거 소스

CH1, CH2, Ext, Ext/5, AC 라인

트리거 뷰

트리거 뷰 버튼을 누르고 있으면 트리거 신호가 표시됩니다.

트리거 신호 주파수 판독값

트리거 소스의 주파수 판독값 제공

획득 시스템

획득 모드

피크 탐지

고주파 및 랜덤 글리치(glitch) 캡처. 획득 하드웨어를 사용하여 항상 5μs/div~50s/div의 기본 설정으로 최대 12ns(일반)의 좁은 글리치(glitch) 캡처

샘플

샘플 데이터만

평균

평균화된 파형, 선택 가능: 4, 16, 64, 128

싱글 시퀀스(Single sequence)

싱글 시퀀스(Single sequence) 버튼을 사용해 트리거된 싱글 획득 시퀀스(single triggered acquisition)를 캡처할 수 있음

롤 모드

획득 시간 기본 설정 > 100ms/div

파형 측정

자동 파형 측정

주기, 주파수, +폭, –폭, 상승 시간, 하강 시간, 최대, 최소, 피크-피크, 평균, RMS, 사이클 RMS, 커서 RMS, 듀티 사이클(Duty Cycle), 위상, 지연

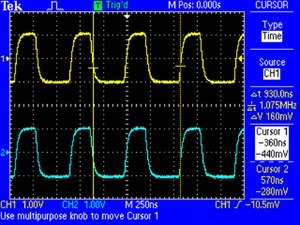

커서

종류

진폭 및 시간

측정

ΔT, 1/ΔT(주파수), ΔV

파형 연산

연산자

더하기, 빼기, 곱하기, FFT

소스

CH1 - CH2, CH2 - CH1, CH1 + CH2, CH1 x CH2

FFT

윈도우, 해닝(Hanning), 플랫 탑(Flat Top), 직사각형

2,048 샘플 포인트

자동 설정 메뉴

수직, 수평 및 트리거 시스템의 모든 채널을 자동으로 설정하는 싱글 버튼(자동 설정 실행 취소 기능 포함)

자동 설정 메뉴 신호 유형 선택 항목:

구형파

한 사이클, 여러 사이클, 상승 또는 하강 에지

사인파

한 사이클, 여러 사이클, FFT 스펙트럼

비디오(NTSC, PAL, SECAM)

필드, 모두, 홀수 또는 이벤트

라인: 모두 또는 선택 가능한 라인 번호

자동 범위

지점 간에 프로브를 이동할 때나 신호가 큰 변화를 보일 때 수직 및/또는 수평 오실로스코프 설정을 자동으로 조정합니다.

디스플레이 특성

디스플레이

QVGA 컬러 TFT

보간

Sin(x)/x

디스플레이 유형

도트(Dots), 벡터(Vectors)

지속 시간(Persistence)

Off, 1초, 2초, 5초, 무한대

형식

YT 및 XY

입력-출력 인터페이스

USB 포트

USB 2.0 포트 2개

USB 플래시 드라이브를 지원하는 전면 패널의 USB 호스트 포트

PC 및 모든 PictBridge 호환 프린터와의 연결을 지원하는 장비 후면의 USB 장치 포트

GPIB

옵션

비휘발성 스토리지

레퍼런스 파형 디스플레이

2.5k 포인트 기준 파형 2개

USB 플래시 드라이브가 없는 파형 스토리지

모든 모델에서 2.5k 포인트 2개

최소 USB 플래시 드라이브 용량

64GB

USB 플래시 드라이브가 있는 파형 스토리지

8MB당 96개 이상의 레퍼런스 파형

USB 플래시 드라이브를 사용하지 않는 설정

10개의 전면 패널 설정

USB 플래시 드라이브를 사용하는 설정

8MB당 4,000개 이상의 전면 패널 설정

USB 플래시 드라이브를 사용하는 화면 이미지

8MB당 128개 이상의 화면 이미지

실제 이미지 수는 선택한 파일 형식에 따라 다름

USB 플래시 드라이브를 사용하지 않고 모두 저장

8MB당 12개 이상의 모두 저장 작업(Save All operation)

모두 저장 작업(Save All operation)을 한 번 실행하면 3~9개의 파일(설정, 이미지, 및 표시된 각 파형에 대한 파일 1개씩)이 생성됩니다.

전원

전원

소스 전압

전체 범위: 100~240V_AC RMS ±10%, 설치 범주 II(90~264V_AC 범위)

소비 전력

소비 전력: 85~275V_AC 입력에서 30W 미만

물리적 특성

장비 치수

높이

158.0mm(6.2인치)

폭

326.3mm(12.8인치)

깊이

124.2mm(4.9인치)

장비 무게

장비만

2.0kg(4.4파운드)

액세서리 포함

2.2kg(4.9파운드)

운송 패키지 치수

높이

266.7mm(10.5인치)

폭

476.2mm(18.7인치)

깊이

228.6mm(9.0인치)

RM2000 랙 마운트 치수

높이

177.8mm(7.0인치)

폭

482.6mm(19.0인치)

깊이

108.0mm(4.3인치)

EMC, 환경 및 안전

온도

작동

0~+50°C

비작동

-40~+71°C





습도

작동

+40ºC 이하에서 최대 80% RH

최대 45% RH 최대 +50°C

비작동

+40ºC 이하에서 최대 80% RH

최대 45% RH 최대 +50°C

고도

작동

최대 3,000m

비작동

최대 3,000m

전자파 적합성

지침 2004/108/EC, EN 61326-2-1 Class A, 호주 EMC 프레임워크 준수

안전

UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001, EU 저전압 지침 2006/95/EC

주문 정보

모델

TDS1001C-EDU

40MHz, 2채널, 500MS/s, TFT DSO

TDS1002C-EDU

60MHz, 2채널, 1GS/s, TFT DSO

TDS1012C-EDU

100MHz, 2채널, 1GS/s, TFT DSO

장비 옵션

언어 옵션

옵션 L0

영어(장비의 전면 패널 레이블)

옵션 L1

프랑스어(전면 패널 오버레이)

옵션 L2

이탈리아어(전면 패널 오버레이)

옵션 L3

독일어(전면 패널 오버레이)

옵션 L4

스페인어(전면 패널 오버레이)

옵션 L5

일본어(전면 패널 오버레이)

옵션 L6

포르투갈어(전면 패널 오버레이)

옵션 L7

중국어 간체(전면 패널 오버레이)

옵션 L8

중국어 번체(전면 패널 오버레이)

옵션 L9

한국어(전면 패널 오버레이)

옵션 L10

러시아어(전면 패널 오버레이)

11개 언어로 제공되는 사용 매뉴얼(PDF)은 매뉴얼 CD에서 사용하거나 kr.tek.com/manual/downloads 에서다운로드할 수 있습니다. 사용 매뉴얼 인쇄본은 제공되지 않습니다.

전원 플러그 옵션

옵션 A0

북미 전원 플러그(115V, 60Hz)

옵션 A1

전 유럽 전원 플러그(220V, 50Hz)

옵션 A2

영국 전원 플러그(240V, 50Hz)

옵션 A3

호주 전원 플러그(240V, 50Hz)

옵션 A4

북미 전원 플러그(240V, 50Hz)

옵션 A5

스위스 전원 플러그(220V, 50Hz)

옵션 A6

일본 전원 플러그(100V, 50/60Hz)

옵션 A10

중국 전원 플러그(50Hz)

옵션 A11

인도 전원 플러그(50Hz)

옵션 A12

브라질 전원 플러그(60Hz)

옵션 A99

전원 코드 없음

서비스 옵션

옵션 D1

교정 데이터 보고서

Opt. R5

Repair Service 5 Years (including warranty)

옵션 SILV100

5년으로 확장된 표준 보증

프로브 및 액세서리는 오실로스코프 보증 및 서비스 품목에 포함되지 않습니다. 각 제품의 보증 사항 및 교정 조건을 보려면 해당 제품의 데이터 시트를 참조하십시오.

Tektronix 고객 서비스 장점

Tektronix는 뛰어난 엔지니어링 전문성 및 고객 중심의 접근 방식으로 Tektronix 제품의 최적 성능을 보장하고, 투자 가치를 극대화할 수 있도록 합니다. Tektronix의 서비스를 통해 얻을 수 있는 이점은 다음과 같습니다.

• 제품 지식의 소스 액세스, 탁월한 기술 전문성
• 현장 기술 전문가의 문제 해결, 설계 엔지니어링 강화 및 온라인 지원 도구
• 전 세계에서 제공되는 포괄적이고 완벽한 지원(소프트웨어 및 펌웨어 업데이트, 데이터 보고서, 조정 등 포함)
• 효율성 및 편의성 - 초기 서비스 요청부터 처리 및 제공까지 번거로움 없는 서비스
• 20년이 넘는 경력의 숙련된 엔지니어를 통해 업계 최고의 기술 문제 해결 담당자가 제공하는 유연한 수리 및 교정 서비스
• 고객 중심의 접근 방식 - 고정된 소유 비용 및 효율적인 서비스 관리를 제공하여 제품 성능을 최적화하고 생산성 및 ROI를 개선하도록 설계된 서비스를 통해 일상적인 요구 사항 전담

기본 액세서리

프로브

TPP0101

100MHz 10X 패시브 프로브 2개

액세서리

전원 코드

플러그 옵션 직접 명기

NIM/NIST

트레이스(trace) 가능한 교정 인증서

매뉴얼

TDS2000C 및 TDS1000C-EDU 표준 준수 및 안전 지침

TDS2000C 및 TDS1000C-EDU 매뉴얼 CD

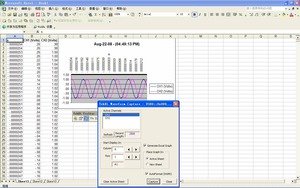

OpenChoice PC 통신 소프트웨어

USB, 전송 및 저장 설정, 파형, 측정 및 화면 이미지를 사용하여 Windows PC와 TDS2000C 시리즈 사이의 빠르고 쉬운 통신을 지원합니다.

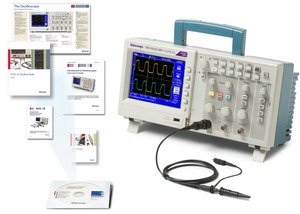

강사 강의실 및 랩 리소스 CD

오실로스코프와 프로브에 대한 실험실 실험 포함(오실로스코프의 XYZ 및 프로브의 ABC 프라이머)

3년 보증

프로브와 액세서리를 제외하고 재료나 공정 기술의 결함에 대해 3년간 공임 및 부품 보증을 제공합니다.

프로브 및 액세서리는 오실로스코프 보증 및 서비스 품목에 포함되지 않습니다. 각 제품의 보증 사항 및 교정 조건을 보려면 해당 제품의 데이터 시트를 참조하십시오.

권장 액세서리

프로브

TPP0101

10X 패시브 프로브, 100MHz 대역폭

TPP0201

10X 패시브 프로브, 200MHz 대역폭

P2220

1X/10X 패시브 프로브, 200MHz 대역폭

P6101B

1X 패시브 프로브(15MHz, 300V_RMS CAT II 등급)

P6015A

1000X 고전압 패시브 프로브(75MHz)

P5100A

100X 고전압 패시브 프로브(500MHz)

P5200

고전압 액티브 디퍼런셜 프로브(25MHz)

P6021

15A, 60MHz AC 전류 프로브

A621

2000A, 5~50kHz AC 전류 프로브

A622

100A, 100kHz AC/DC 전류 프로브/BNC

TCP303/TCPA300

150A, 15MHz AC/DC 전류 프로브/증폭기

TCP305/TCPA300

50A, 50MHz AC/DC 전류 프로브/증폭기

TCP312/TCPA300

30A, 100MHz AC/DC 전류 프로브/증폭기

TCP404XL/TCPA400

500A, 2MHz AC/DC 전류 프로브/증폭기

액세서리

TEK-USB-488

GPIB-USB 컨버터

AC2100

소프트 장비 휴대용 케이스

HCTEK4321

하드 플라스틱 장비 휴대용 케이스

RM2000B

랙 마운트 키트

077-0444-xx

프로그래머 매뉴얼(영문 및 PDF 형식으로만 제공), kr.tek.com/manual/downloads에서 다운로드할 수 있음

077-0446-xx

서비스 매뉴얼(영문 및 PDF 형식으로만 제공), kr.tek.com/manual/downloads에서 다운로드할 수 있음

174-4401-xx

장치 케이블에 연결하는 USB 호스트, 길이 91.44cm(3피트)
