디지털 스토리지 오실로스코프
TDS1000B 시리즈 데이터 시트
이 데이터 시트의 제품은 텍트로닉스에서 더 이상 판매하지 않습니다.
리퍼브 테스트 장비에 대한 Tektronix Encore를 확인하십시오.
이러한 제품에 대한 지원 및 보증 상태를 살펴보십시오.
![](/-/media/datasheets/tds1000oscilloscopedatasheet6635251sjpg.jpg?h=92&iar=0&w=180)
TDS1000B 시리즈 디지털 스토리지 오실로스코프는 매우 경제적인 가격으로 탁월한 성능 및 사용 편의성을 제공합니다.
주요 성능 사양
- 40MHz, 60MHz 및 100MHz 대역폭
- 최대 1GS/s의 실시간 샘플 속도
주요 특징
- 2채널
- 모노 LCD 디스플레이
- 펄스 폭 트리거와 라인을 선택할 수 있는 비디오 트리거를 포함한 고급 트리거
- 모든 모델의 FFT 표준
- 12개의 자동 측정
- 다국어 사용자 인터페이스 및 상황에 맞는 도움말
- 영구 보증(제한 사항 적용 - 약관은 kr.tek.com/lifetimewarranty 참조)
연결성
- 전면 패널 USB 포트를 사용하는 이동식 데이터 스토리지
- USB 장치 포트를 통한 원활한 PC 연결(OpenChoice® 및 NISignalExpress® PC 소프트웨어 사용)
- USB 장치 포트를 통해 모든 PictBridge® 호환 프린터에 직접 인쇄
응용 분야
- 설계 및 디버그
- 교육 및 훈련
- 제조 테스트 및 품질 관리
- 서비스 및 수리
경제적인 가격의 디지털 정밀도 성능
최대 100MHz 대역폭과 최대 1GS/s의 샘플링 속도를 통해 가격에 비해 다른 어떤 디지털 스토리지 오실로스코프보다 뛰어난 대역폭 및 샘플링 속도를 제공합니다. TDS1000B 시리즈 오실로스코프는 전체 대역폭까지 정확한 실시간 획득, 모든 타임 베이스 설정에서 동일한 레코드 길이, 원하는 신호를 분리하는 고급 트리거 및 모든 모델에 대한 12가지의 표준 자동 측정을 제공합니다. FFT(고속 퓨리에 변환) 및 파형 더하기, 빼기, 곱하기 연산 기능을 통해 회로를 분석하고 특성화하고 문제를 해결할 수 있습니다.
빠르고 간편한 파형 캡처
고전적인 아날로그 방식의 컨트롤이 포함된 단순한 사용자 인터페이스를 통해 이러한 장비를 쉽게 사용할 수 있으므로 학습 시간이 단축되고 효율성이 향상됩니다. 자동 설정 메뉴, 프로브 검사 마법사 및 상황에 맞는 도움말과 같은 혁신적인 기능이 장비 설정 및 작동을 최적화합니다.
![TDS1000-Oscilloscope-Datasheet--270855-9-N.jpg TDS1000-Oscilloscope-Datasheet--270855-9-N](/-/media/sites/default/files/datasheets/tds1000-oscilloscope/tds1000-oscilloscope-datasheet--270855-9-n.jpg)

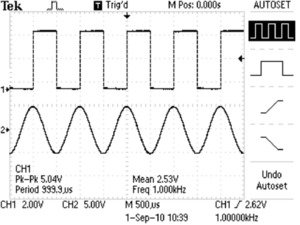

쉽고 빠르게 파형 캡처
유연한 데이터 전송
이동식 데이터 스토리지, 원활한 PC 연결 및 직접 인쇄를 지원하는 USB 호스트 및 장치 포트를 통해 다른 디지털 스토리지 오실로스코프 없이도 그에 상응하는 유연성 및 데이터 전송 편의성을 제공합니다.
![TDS1000-Oscilloscope-Datasheet--270855-10-N.jpg TDS1000-Oscilloscope-Datasheet--270855-10-N](/-/media/sites/default/files/datasheets/tds1000-oscilloscope/tds1000-oscilloscope-datasheet--270855-10-n.jpg)

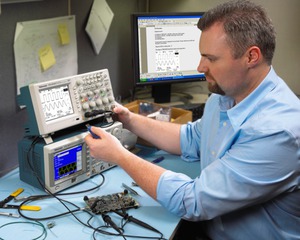

USB 플래시 드라이브를 사용하여 스크린샷 및 파형 데이터를 편리하게 저장할 수 있습니다.
간단한 매뉴얼 및 분석
OpenChoice® PC 통신 소프트웨어 사용해 측정 결과를 손쉽게 캡처, 저장 및 분석할 수 있습니다. 화면 이미지와 파형 데이터를 독립 실행형 데스크톱 애플리케이션 또는 Microsoft® Word 및 Excel로 직접 끌어오면 됩니다. OpenChoice®를 보완하기 위해 National InstrumentsSignalExpress™ Tektronix Edition 소프트웨어에서 고급 분석, 원격 오실로스코프 제어, 현재 파형 분석 등의 확장된 기능을 제공합니다. 또는 PC를 사용하지 않으려면 USB 장치 포트를 사용하여 이미지를 PictBridge® 호환 프린터로 바로 인쇄할 수 있습니다.
![TDS1000-Oscilloscope-Datasheet--270855-11-N.jpg TDS1000-Oscilloscope-Datasheet--270855-11-N](/-/media/sites/default/files/datasheets/tds1000-oscilloscope/tds1000-oscilloscope-datasheet--270855-11-n.jpg)

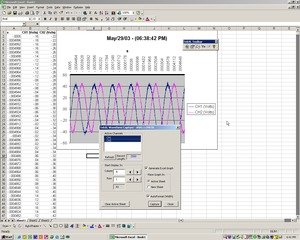

OpenChoice® PC 통신 소프트웨어 사용해 측정 결과를 손쉽게 캡처, 저장 및 분석할 수 있습니다.
신뢰할 수 있는 성능
Tektronix는 신뢰할 수 있는 성능을 제공합니다. 모든 TDS1000B 시리즈 오실로스코프는 업계 최고의 서비스 및 지원과 함께 영구 보증을 기본으로 제공합니다.
제한 사항이 적용되므로 약관은 kr.tek.com/lifetimewarranty를 참조하십시오.
완벽한 측정 솔루션

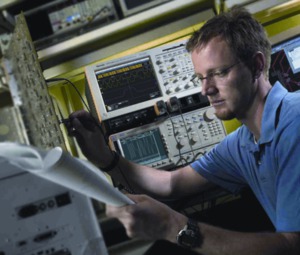

AFG3000 시리즈 임의 함수 발생기는 TDS1000B 시리즈 디지털 스토리지 오실로스코프와 함께 전체 측정 솔루션의 두 요소(자극 및 획득-)를 제공합니다. 이 장비는 기능 발생기의 성능을 임의 파형 발생기의 성능과 조합하여 간단하면서 확실한 방법으로 설계에 대한 정확한 확인, 검증 및 특화에 필요한 성능을 제공하며 또한 이 모든 기능을 저렴한 가격으로 제공합니다.
![TDS1000-Oscilloscope-Datasheet--270855-12-N.jpg TDS1000-Oscilloscope-Datasheet--270855-12-N](/-/media/sites/default/files/datasheets/tds1000-oscilloscope/tds1000-oscilloscope-datasheet--270855-12-n.jpg)
Tektronix 고객 서비스 장점
Tektronix는 뛰어난 엔지니어링 전문성 및 고객 중심의 접근 방식으로 Tektronix 제품의 최적 성능을 보장하고, 투자 가치를 극대화할 수 있도록 합니다. Tektronix의 서비스를 통해 얻을 수 있는 이점은 다음과 같습니다.
- 제품 지식의 소스 액세스, 탁월한 기술 전문성
- 현장 기술 전문가의 문제 해결, 설계 엔지니어링 강화 및 온라인 지원 도구
- 전 세계에서 제공되는 포괄적이고 완벽한 지원(소프트웨어 및 펌웨어 업데이트, 데이터 보고서, 조정 등 포함)
- 효율성 및 편의성 - 초기 서비스 요청부터 처리 및 제공까지 번거로움 없는 서비스
- 20년이 넘는 경력의 숙련된 엔지니어를 통해 업계 최고의 기술 문제 해결 담당자가 제공하는 유연한 수리 및 교정 서비스
- 고객 중심의 접근 방식 - 고정된 소유 비용 및 효율적인 서비스 관리를 제공하여 제품 성능을 최적화하고 생산성 및 ROI를 개선하도록 설계된 서비스를 통해 일상적인 요구 사항 전담
사양
달리 명시하지 않는 한 모든 사양은 보증됩니다. 달리 명시하지 않는 한 모든 사양은 모든 모델에 적용됩니다.
모델 개요
TDS1001B | TDS1002B | TDS1012B | |
---|---|---|---|
아날로그 채널 | 2 | 2 | 2 |
대역폭(모든 모델에서 2mV/div에 20MHz) | 40MHz | 60MHz | 100MHz |
샘플링 속도(각 채널) | 500MS/s | 1.0GS/s | 1.0GS/s |
레코드 길이(모든 채널) | 모든 타임 베이스에서 2.5K 포인트 | 모든 타임 베이스에서 2.5K 포인트 | 모든 타임 베이스에서 2.5K 포인트 |
수직 시스템 - 아날로그 채널
- 수직 해상도
- 8비트
- 입력 감도 범위
- 미세조정된 모든 모델에 대해 2mV~5V/div
- DC 게인 정확도
- ±3%, 10mV/div ~ 5V/div
- 최대 입력 전압
- 300VRMS CAT II, 100kHz 초과 20dB/decade에서 3MHz의 13Vp-p AC로 줄임
- 오프셋 범위
-
2mV~200mV/div: ±1.8V
> 200mV~5V/div: ±45V
- 대역폭 제한
- 20MHz
- 입력 커플링
- AC, DC, GND
- 입력 임피던스
- 1MΩ에 병렬로 20pF
수평 시스템 - 아날로그 채널
- 타임 베이스 범위
- 5ns~50s/div
- 시간 기반 정확도
- 50ppm
입력/출력 포트
- USB 인터페이스
- USB 플래시 드라이브를 지원하는 전면부 USB 호스트 포트
- GPIB 인터페이스
- 옵션
데이터 스토리지
- 비휘발성 저장 장치
-
- 레퍼런스 파형 디스플레이
- 2.5K 포인트의 레퍼런스 파형
- USB 플래시 드라이브 없이 저장 가능한 파형 용량
- 2.5K 포인트
- 최대 USB 플래시 드라이브 용량
- 64GB
- USB 플래시 드라이브에 저장 가능한 파형 용량
- 8MB당 레퍼런스 파형 96개 이상
- USB 플래시 드라이브 없이 저장 가능한 설정
- 전면부 설정 10개
- USB 플래시 드라이브에 저장 가능한 설정
- 8MB당 전면부 설정 4000개 이상
- USB 플래시 드라이브를 사용하여 저장 가능한 화면 이미지
- 8MB당 화면 이미지 128개 이상(이미지 수는 선택한 파일 형식에 따라 달라짐)
- USB 플래시 드라이브에 전체 저장
- 8MB당 전체 저장(Save All) 작업 12개 이상
한번의 전체 저장 작업으로 3 ~ 9개의 파일이 생성됨(설정, 이미지 + 표시되는 파형당 하나의 파일)
획득 시스템
- 획득 모드
-
- 피크 탐지
- 고주파 및 랜덤 글리치(glitch) 캡처. 항상 5μs/div~50s/div의 기본 설정으로 최대 12ns(표준)의 좁은 글리치(glitch) 캡처
- 샘플링
- 샘플 데이터만
- 평균
- 평균화된 파형, 선택 가능: 4, 16, 64, 128
- 싱글 시퀀스(Single sequence)
- 싱글 시퀀스(Single sequence) 버튼을 사용해 트리거된 싱글 획득 시퀀스(single triggered acquisition)를 캡처할 수 있음
- 롤
- 획득 시간 기본 설정 > 100ms/div.
트리거 시스템
- 외부 트리거 입력
- 모든 모델에 포함됨
- 트리거 모드
- 자동, 일반 및 싱글 시퀀스
- 트리거 유형
-
- 에지(상승/하강)
- 기존의 레벨에 따른 트리거. 모든 채널의 포지티브 또는 네거티브 기울기입니다. 커플링 선택: AC, DC, 노이즈 제거, HF 제거, LF 제거
- 비디오
- 컴포지트 비디오 또는 방송 표준(NTSC, PAL, SECAM)에서 모든 라인 또는 개별 라인, 홀수/짝수 또는 모든 필드 트리거
- 펄스 폭(또는 글리치(glitch))
- 선택 가능한 시간 제한(33ns~10s)보다 작거나, 크거나, 같거나, 같지 않은 펄스 폭에서 트리거됨
- 트리거 소스
- 4채널 모델: CH1, CH2, CH3, CH4, Ext, Ext/5, AC 라인
파형 측정
- 커서
-
- 종류
- 진폭, 시간
- 측정 기능
- ΔT, 1/ΔT, ΔV
- 자동 측정
- 주기, 주파수, +폭, –폭, 상승 시간, 하강 시간, 최대, 최소, 피크-피크, 평균, RMS, 사이클 RMS, 커서 RMS, 듀티 사이클, 위상 및 지연
파형 연산
- 산술
- 더하기, 빼기, 곱하기
- 연산 기능
- FFT
- FFT
- 윈도우: 해닝(Hanning), 플랫 탑(Flat Top), 직사각형
디스플레이 시스템
- 디스플레이 유형
- 전면 패널에서 선택할 수 있는 조정 가능한 멀티 레벨 대비 및 비디오 반전 기능을 지원하는 ¼ VGA 백라이트 패시브 LCD
- 자동 설정 메뉴
- 싱글 버튼으로 수직, 수평 및 트리거 시스템의 모든 채널을 자동으로 설정하거나 자동 설정 실행 취소
- 구형파
- 단일 사이클, 다중 사이클, 상승 또는 하강 에지
- 사인파
- 단일 사이클, 다중 사이클, FFT 스펙트럼
- 비디오(NTSC, PAL, SECAM)
- 필드: 전체, 홀수 또는 짝수
- 보간
- Sin(x)/x
- 파형 형태
- 도트(Dots), 벡터(Vectors)
- 지속 시간(Persistence)
- Off, 1초, 2초, 5초, 무한대
- 형식
- YT 및 XY
- 사용 가능한 언어
- 영어, 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 포르투갈어, 러시아어(러시아어 펌웨어 필요, "RUS" 접미사로 표시됨), 중국어 간체, 스페인어, 중국어 번체
물리적 특성
- 크기
-
mm 인치 높이 158.0 6.22 폭 326.3 12.85 깊이 124.2 4.89
- 배송 크기
-
mm 인치 높이 266.7 10.5 폭 476.2 18.75 깊이 228.6 9.0
- 무게
-
kg lb. 장비만 2.0 4.4 ...액세서리 포함 2.2 4.9
주문 정보
TDS1000 모델
- TDS1001B
- 40MHz, 2채널, 500MS/s, 모노 DSO
- TDS1002B
- 60MHz, 2채널, 1GS/s, 모노 DSO
- TDS1012B
- 100MHz, 2채널, 1GS/s, 모노 DSO
장비 옵션
전원 플러그 옵션
- 옵션 A0
- 북미 전원 플러그(115V, 60Hz)
- 옵션 A1
- 전 유럽 전원 플러그(220V, 50Hz)
- 옵션 A2
- 영국 전원 플러그(240V, 50Hz)
- 옵션 A3
- 호주 전원 플러그(240V, 50Hz)
- 옵션 A5
- 스위스 전원 플러그(220V, 50Hz)
- 옵션 A6
- 일본 전원 플러그(100V, 50/60Hz)
- 옵션 A10
- 중국 전원 플러그(50Hz)
- 옵션 A11
- 인도 전원 플러그(50Hz)
- 옵션 A99
- 전원 코드 없음
언어 옵션
- 옵션 L0
- 영문 설명서
- 옵션 L1
- 프랑스어 설명서
- 옵션 L2
- 이탈리아어 설명서
- 옵션 L3
- 독일어 설명서
- 옵션 L4
- 스페인어 설명서
- 옵션 L5
- 일본어 설명서
- 옵션 L6
- 포르투갈어 설명서
- 옵션 L7
- 중국어 간체 설명서
- 옵션 L8
- 중국어 번체 설명서
- 옵션 L9
- 한국어 설명서
- 옵션 L10
- 러시아어 설명서
언어 옵션을 선택하면 선택 언어로 번역된 전면 패널 오버레이를 제공받으실 수 있습니다.
서비스 옵션
- 옵션 CA1
- 단일 교정 또는 기능 확인
- 옵션 D1
- 교정 데이터 보고서
- TDSxxxxB-CA1(구입 후 사용 가능)
- 지정된 교정 간격 동안 단일 교정 이벤트 또는 보증 지원(이 중 먼저 발생하는 것)
언어 옵션을 선택하면 선택 언어로 번역된 전면 패널 오버레이를 제공받으실 수 있습니다. 프로브 및 액세서리는 오실로스코프 보증 및 서비스 품목에 포함되지 않습니다. 각 제품의 보증 사항 및 교정 조건을 보려면 해당 제품의 데이터 시트를 참조하십시오.
기본 액세서리
프로브
- —
- 200MHz 패시브 프로브(아날로그 채널당 하나)
액세서리
주문 시 전원 플러그 및 매뉴얼 언어 버전을 지정하십시오.
- —
- 트레이스(trace) 가능한 교정 인증서
- —
- 전원 코드
- —
- 사용 매뉴얼
- —
- OpenChoice® Desktop 소프트웨어
- —
- NI LabVIEW SignalExpress™ Tektronix Edition LE 소프트웨어
권장 액세서리
프로브
- P2220
- 10X/1X 전환 가능 패시브 프로브(10X 선택 시 200MHz)
- P6101B
- 1X 패시브 프로브(15MHz, 300VRMS CAT II 등급)
- P6015A
- 1000X 고전압 패시브 프로브(75MHz)
- P5100
- 100X 고전압 패시브 프로브(250MHz)
- P5200
- 고전압 액티브 디퍼런셜 프로브(25MHz)
- P6021
- 15A, 60MHz AC 전류 프로브
- P6022
- 6A, 120MHz AC 전류 프로브
- A621
- 2000A, 5~50kHz AC 전류 프로브
- A622
- 100A, 100kHz AC/DC 전류 프로브/BNC
- TCP303/TCPA300
- 150A, 15MHz AC/DC 전류 프로브/증폭기
- TCP305/TCPA300
- 50A, 50MHz AC/DC 전류 프로브/증폭기
- TCP312/TCPA300
- 30A, 100MHz AC/DC 전류 프로브/증폭기
- TCP404XL/TCPA400
- 500A, 2MHz AC/DC 전류 프로브/증폭기
액세서리
- TEK-USB-488
- GPIB-USB 컨버터
- SIGEXPTE
- National Instruments SignalExpress Tektronix Edition 대화형 측정 소프트웨어 – Professional 버전
- AC2100
- 소프트 장비 휴대용 케이스
- HCTEK4321
- 하드 플라스틱 장비 휴대용 케이스(AC2100 필요)
- RM2000B
- 랙 마운트 키트
- 071-1075-xx
- 프로그래머 매뉴얼 – 영문만 제공
- 071-1828-xx
- 서비스 매뉴얼 – 영문만 제공
- 174-4401-xx
- 장치 케이블에 연결하는 USB 호스트, 길이 91.4cm(3피트)
영구 보증
프로브와 액세서리를 제외하고 재료나 공정 기술의 결함에 대해 10년간 공임 및 부품 보증을 제공합니다. 수명은 Tektronix가 제품 제조를 중단한 후 5년으로 정의되지만 보증 기간은 최초 구입한 날로부터 10년 이상입니다. 영구 보증은 양도할 수 없으며, 최초 구입 증명을 필요로 합니다. 제한 사항이 적용되므로 약관은 www.tektronix.co.kr/lifetimewarranty를 참조하십시오.
