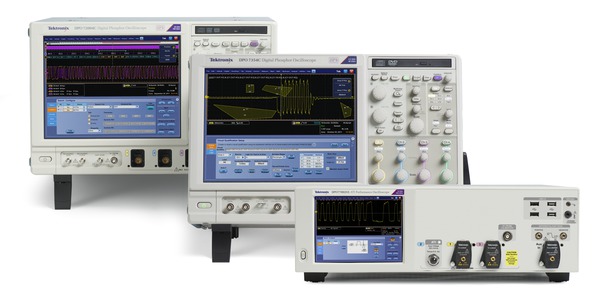

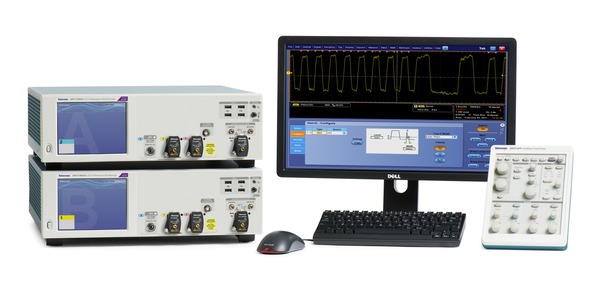

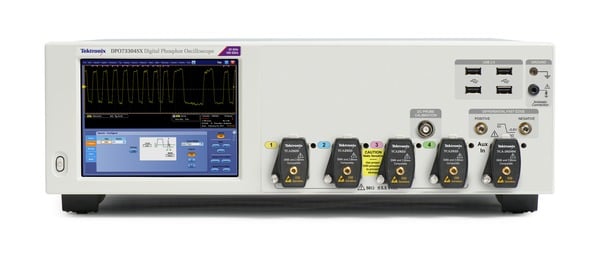

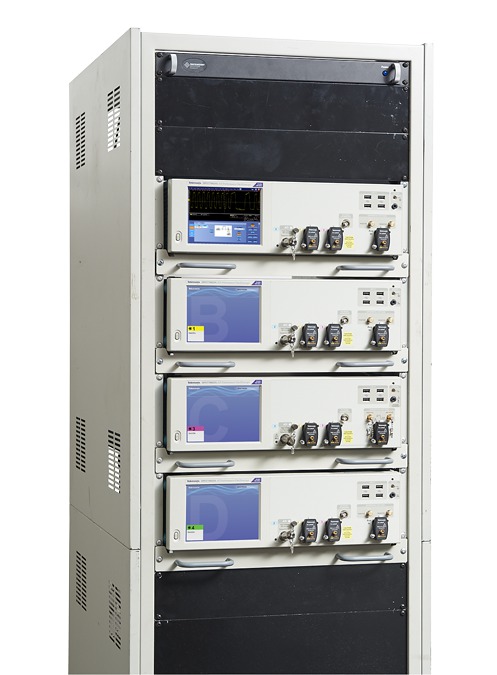

확장 가능한 고성능 오실로스코프

입력 커플링

TekConnect 채널:

두 모드: DC, 프로그래밍 가능 터미네이션 전압에 대해 50옴, 접지.

터미네이션을 DC 전압에 연결할 수 있습니다.

≤ 1.2V_FS 설정: -3.5V~3.5V,

>1.2V_FS 설정: 0.0V

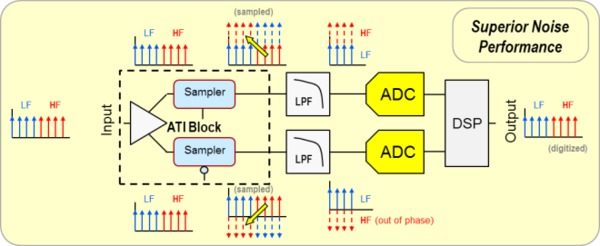

ATI 채널:

DC, 50Ω

입력 저항

≤1.2V_FS 설정

18~28ºC(64~82ºF)에서 50Ω ±3%

5~45ºC(45~113ºF) 이상에서 50Ω ±4%

>1.2V_FS 설정

5~45ºC(45~113ºF) 이상에서 50Ω ±4.4%

ATI 채널

50Ω ±3%(18°C~28°C)

50Ω ±4%(5°C~45°C)

민감도 범위

TekConnect 채널

62.5mV_FS~6V_FS

ATI 채널

100mV_FS~300mV_FS.

최대 입력 전압

TekConnect 채널:

≤1.2V_FS 설정:

터미네이션 바이어스 기준 ±1.5V(최대 30mA)

±5V 절대 최대 입력

>1.2V_FS 설정:

±8V. 최대 온도에서 최대 Vterm 전류 및 감쇠기 전원 등급에 의해 제한됨

ATI 채널:

±0.75V_pk

보조 채널:

±5.0V_pk

입력 터미네이션 전압(VTerm) 범위, TekConnect 채널

≤1.2V_FS 설정:

-3.5V~+3.5V

>1.2V_FS 설정:

0V

주파수 응답 허용 오차

모든 모드, BWE 켜짐, 18ºC~28ºC(일반)

온도 한계를 넘어 경감하는 성능을 확인하려면 표준 온도 변동 표를 참조하십시오.

TekConnect 채널:

단계 설정 TekConnect 채널: 77.5mV_FS, 151mV_FS, 302mV_FS, 605mV_FS, 1,210mV_FS, 1,620mV_FS, 3,240mV_FS

DC~공칭 BW의 50%에서 ±0.5dB

공칭 BW의 50%~80%에서 ±1.5dB

기타 모든 게인 설정:

DC~공칭 BW의 50%까지에서 ±1.0dB

공칭 BW의 50%~80%에서 ±2.0dB

ATI 채널:

모든 V/div 설정

DC~20GHz에서 ±0.5dB

20~30GHz에서 ±0.75dB

30GHz~68.5GHz에서 ±1.25dB

68.5GHz~69.5GHz에서 ±2dB

70GHz에서 + 2/-3dB

TekConnect 채널

표준 온도 경감
주파수	TC, (dB/°C)	5°C	45°C
DC~5GHz	0.005dB/°C	0.07	-0.09
10GHz	0.010dB/°C	0.13	-0.17
15GHz	0.025dB/°C	0.33	-0.43
20GHz	0.045dB/°C	0.59	-0.77
23GHz	0.10dB/°C	1.30	-1.70
25GHz	0.10dB/°C	1.30	-1.70
30GHz	0.115dB/°C	1.50	-1.96
33GHz	0.160dB/°C	2.08	-2.72

ATI 채널

표준 온도 경감
주파수	TC, (dB/°C)
DC~5GHz	0.005dB/°C
DC~10GHz	0.002dB/°C
15GHz	0.005dB/°C
20GHz	0.01dB/°C
30GHz	0.05dB/°C
40GHz	0.07dB/°C
50GHz	0.05dB/°C
60GHz	0.05dB/°C

대역폭 제한

장비 모델에 따라 1GHz 단계에서 70GHz~1GHz 또는 500MHz, 35GHz 이상의 5GHz 단계

비ATI 채널에서 33GHz의 하드웨어 전용 대역폭 설정을 사용할 수 있습니다. ATI 채널에서는 하드웨어 전용 설정을 사용할 수 없습니다.

수직 해상도

8비트(평균화 시 11비트)

디지털화 비트 수

8비트

DC 게인 정확도

± 2%

유효 비트 수(일반) DC에서 모델의 전체 대역폭까지의 평균값

70GHz ATI 채널	250mV FS, 200GS/s에서 4.6비트
59GHz ATI 채널	250mV FS, 200GS/s에서 4.8비트
50GHz ATI 채널	250mV FS, 200GS/s에서 5.0비트
33GHz TekConnect 채널	500mV FS, 100GS/s에서 5.0비트
25GHz TekConnect 채널	500mV FS, 100GS/s에서 5.2비트
23GHz TekConnect 채널	500mV FS, 100GS/s에서 5.4비트
20GHz TekConnect 채널	500mV FS, 100GS/s에서 5.5비트
16GHz TekConnect 채널	500mV FS, 100GS/s에서 5.8비트
13GHz TekConnect 채널	500mV FS, 100GS/s에서 5.9비트

유효 비트, 일반.

다음 차트에는 250mV_FS와 최대 샘플링 속도에서 샘플링된 225mV p-p 사인파 입력에 대한 일반적인 유효 비트가 나와 있습니다.

	DPO77002SX	DPO75902SX	DPO75002SX
입력 주파수	200GS/s, 70GHz	200GS/s, 59GHz	200GS/s, 50GHz
10MHz	5.0비트	5.14비트	5.22비트
0.92GHz	5.0비트	5.13비트	5.21비트
1.92GHz	5.0비트	5.13비트	5.21비트
2.92GHz	5.0비트	5.14비트	5.22비트
3.92GHz	5.0비트	5.13비트	5.21비트
4.92GHz	4.9비트	5.03비트	5.11비트
5.92GHz	4.9비트	5.03비트	5.10비트
6.92GHz	4.9비트	5.03비트	5.10비트
7.92GHz	4.9비트	5.02비트	5.08비트
8.92GHz	4.9비트	5.03비트	5.09비트
9.92GHz	4.9비트	5.03비트	5.09비트
10.92GHz	4.9비트	5.03비트	5.10비트
11.92GHz	4.9비트	5.06비트	5.13비트
12.92GHz	4.9비트	5.05비트	5.17비트
13.92GHz	4.9비트	5.07비트	5.19비트
14.92GHz	4.9비트	5.10비트	5.21비트
15.92GHz	4.8비트	4.98비트	5.11비트
16.92GHz	4.8비트	4.89비트	5.06비트
17.92GHz	4.7비트	4.79비트	4.95비트
18.92GHz	4.7비트	4.79비트	4.95비트
19.92GHz	4.7비트	4.80비트	4.93비트
20.92GHz	4.7비트	4.80비트	4.92비트
21.92GHz	4.6비트	4.74비트	4.82비트
22.92GHz	4.6비트	4.77비트	4.85비트
23.92GHz	4.7비트	4.81비트	4.87비트
24.92GHz	4.6비트	4.74비트	4.79비트
25.92GHz	4.6비트	4.73비트	4.92비트
26.92GHz	4.5비트	4.76비트	4.93비트
27.92GHz	4.5비트	4.70비트	4.91비트
28.92GHz	4.5비트	4.70비트	4.95비트
29.92GHz	4.5비트	4.85비트	4.95비트
30.92GHz	4.5비트	4.75비트	4.90비트
31.92GHz	4.5비트	4.70비트	4.80비트
32.92GHz	4.4비트	4.59비트	4.75비트
33.92GHz	4.4비트	4.70비트	4.79비트
35.92GHz	4.5비트	4.60비트	4.67비트
37.92GHz	4.3비트	4.40비트	4.47비트
39.92GHz	4.3비트	4.57비트	4.65비트
41.92GHz	4.2비트	4.49비트	4.62비트
43.92GHz	4.3비트	4.70비트	4.87비트
45.92GHz	4.1비트	4.16비트	4.71비트
47.92GHz	4.0비트	4.10비트	4.64비트
49.92GHz	4.0비트	4.10비트	4.15비트
51.92GHz	4.1비트	4.18비트
53.92GHz	4.1비트	4.18비트
55.92GHz	4.2비트	4.30비트
57.92GHz	4.5비트	4.60비트
59.92GHz	4.8비트
61.92GHz	4.8비트
63.92GHz	4.9비트
65.92GHz	4.9비트
67.92GHz	4.9비트
69.92GHz	4.7비트

BWE 켜짐, 향상된 MIMO 필터, 전체 대역폭

	DPO77002SX, DPO75902SX, DPO75002SX, DPO73304SX TekConnect 채널		DPO72504SX		DPO72304SX
입력 주파수	100GS/s, 33GHz	50GS/s, 23GHz	100GS/s, 25GHz	50GS/s, 23GHz	100GS/s, 23GHz	50GS/s, 23GHz
10MHz	5.4비트	5.4비트	5.5비트	5.3비트	5.9비트	5.3비트
1GHz	5.2비트	5.3비트	5.4비트	5.3비트	5.8비트	5.2비트
2GHz	5.2비트	5.2비트	5.3비트	5.1비트	5.7비트	5.2비트
3GHz	5.1비트	5.1비트	5.2비트	5.1비트	5.6비트	5.1비트
4GHz	5.1비트	5.2비트	5.1비트	5.1비트	5.6비트	5.2비트
5GHz	5.2비트	5.1비트	5.2비트	5.2비트	5.6비트	5.1비트
6GHz	5.0비트	5.1비트	5.1비트	5.2비트	5.6비트	5.0비트
7GHz	5.0비트	5.1비트	5.2비트	5.2비트	5.5비트	5.1비트
8GHz	5.1비트	5.1비트	5.2비트	5.2비트	5.6비트	5.1비트
9GHz	5.1비트	5.0비트	5.3비트	5.2비트	5.6비트	5.0비트
10GHz	5.2비트	5.1비트	5.2비트	5.1비트	5.5비트	5.0비트
11GHz	5.1비트	4.9비트	5.4비트	5.1비트	5.4비트	4.9비트
12GHz	5.2비트	5.0비트	5.4비트	5.2비트	5.5비트	5.0비트
13GHz	5.1비트	4.9비트	5.4비트	5.0비트	5.4비트	4.9비트
14GHz	5.1비트	4.9비트	5.4비트	5.0비트	5.3비트	4.8비트
15GHz	4.9비트	4.8비트	5.3비트	5.0비트	5.1비트	4.8비트
16GHz	4.8비트	4.8비트	5.2비트	5.0비트	5.2비트	4.7비트
17GHz	4.9비트	4.8비트	5.2비트	5.0비트	5.2비트	4.7비트
18GHz	4.9비트	4.8비트	5.2비트	5.1비트	5.3비트	4.8비트
19GHz	4.8비트	4.8비트	5.1비트	5.0비트	5.2비트	4.7비트
20GHz	4.7비트	4.6비트	4.9비트	5.0비트	5.1비트	4.7비트
21GHz	4.8비트	4.8비트	4.8비트	4.8비트	5.3비트	4.8비트
22GHz	4.8비트	4.9비트	4.8비트	4.8비트	5.3비트	4.8비트
23GHz	4.9비트		4.9비트		5.2비트
24GHz	5.0비트		4.9비트
25GHz	4.8비트		4.9비트
26GHz	4.9비트
27GHz	4.8비트
28GHz	4.7비트
29GHz	4.9비트
30GHz	4.9비트
31GHz	4.8비트
32GHz	4.8비트
33GHz	4.8비트

	DPO72004SX		DPO71604SX		DPO71304SX
입력 주파수	100GS/s, 20GHz	50GS/s, 20GHz	100GS/s, 16GHz	50GS/s, 16GHz	100GS/s 13GHz 50GS/s 13GHz
10MHz	5.7비트	5.4비트	6.0비트	5.7비트	6.0비트	5.7비트
1GHz	5.7비트	5.4비트	5.9비트	5.6비트	6.1비트	5.8비트
2GHz	5.4비트	5.1비트	5.9비트	5.6비트	6.0비트	5.7비트
3GHz	5.5비트	5.2비트	5.7비트	5.4비트	5.7비트	5.5비트
4GHz	5.5비트	5.2비트	5.7비트	5.4비트	5.8비트	5.6비트
5GHz	5.5비트	5.2비트	5.6비트	5.4비트	5.9비트	5.6비트
6GHz	5.5비트	5.2비트	5.7비트	5.5비트	5.8비트	5.6비트
7GHz	5.6비트	5.2비트	5.7비트	5.5비트	5.9비트	5.6비트
8GHz	5.6비트	5.2비트	5.8비트	5.5비트	5.9비트	5.6비트
9GHz	5.6비트	5.2비트	5.8비트	5.5비트	5.9비트	5.6비트
10GHz	5.5비트	5.2비트	5.8비트	5.5비트	5.9비트	5.6비트
11GHz	5.5비트	5.2비트	5.8비트	5.4비트	5.9비트	5.6비트
12GHz	5.5비트	5.2비트	5.8비트	5.4비트	5.8비트	5.6비트
13GHz	5.5비트	5.0비트	5.8비트	5.4비트	5.9비트
14GHz	5.5비트	5.0비트	5.8비트	5.4비트
15GHz	5.5비트	5.0비트	5.8비트	5.4비트
16GHz	5.5비트	4.9비트	5.8비트	5.4비트
17GHz	5.5비트	4.9비트
18GHz	5.5비트	5.0비트
19GHz	5.5비트	4.9비트
20GHz	5.4비트	4.9비트
21GHz
22GHz
23GHz
24GHz
25GHz
26GHz
27GHz
28GHz
29GHz
30GHz
31GHz
32GHz
33GHz

오프셋 범위

TekConnect 채널

전체 스케일 전압 범위	오프셋 범위
62.5mVFS~1.2VFS	±3.4 V
>1.2VFS~6VFS	±6 V

ATI 채널

전체 스케일 전압 범위	오프셋 범위
100mVFS~300mVFS	±300mV - (10div × V/div)

오프셋 정확도

순 오프셋 = 오프셋- (위치 × 전압/구간)

전체 스케일 전압 범위	오프셋 정확도
62.5mVFS - 1.2VFS(TekConnect 채널)	±(0.4% | 순 오프셋 | + 0.2% | 순 오프셋 – Vterm 설정 | + 2.5mV + 1% FS)
>1.2VFS - 6VFS(TekConnect 채널)	±(0.6% | 순 오프셋 | + 13.4mV + 1% FS)
100mVFS - 300mVFS(ATI 채널)	±(0.35% | 순 오프셋 | + 2mV + 1% FS)

위치 범위

±5 구간

채널간 크로스토크(채널 분리), 일반

입력 주파수 범위(정격 대역폭까지) 두 채널의 스케일 및 대역폭 설정이 동일하다고 가정합니다. 제한은 특정 장비의 대역폭까지 적용됩니다.

ATI 모델
지정된 채널	장비 주파수 범위	분리
ATI 채널(별도의 장치에 있는 둘 [또는 그 이상]의 ATI 채널 간 분리)에는 UltraSync가 필요합니다.	DC~70GHz	70dB
ATI 장치의 TekConnect 채널(채널 1과 3 사이의 분리)	DC~33GHz	60dB
ATI 채널에 대한 TekConnect 채널(채널 2에 대한 채널 1과 3 사이의 분리)	DC~4GHz	55dB
	>4GHz~10GHz	45dB
	>10GHz~20GHz	35dB
	>20GHz~30GHz	30dB
	>30GHz~33GHz	27dB
ATI 채널 대 TekConnect(비 ATI) 채널(채널 2와 채널 1 또는 3 사이의 분리)	DC~3GHz	55dB
	>3GHz~12GHz	40dB
	>12GHz~33GHz	30dB
	>33~70GHz	60dB

TekConnect 모델(비 ATI)
지정된 채널	장비 주파수 범위	분리
채널 1 또는 2와 채널 3 또는 4 사이의 분리	DC~33GHz	60dB
채널 1과 2 또는 채널 3과 4 사이의 분리	DC~2GHz	60dB
	>2~10GHz	42dB
	>10~20GHz	35dB
	>20~33GHz	30dB

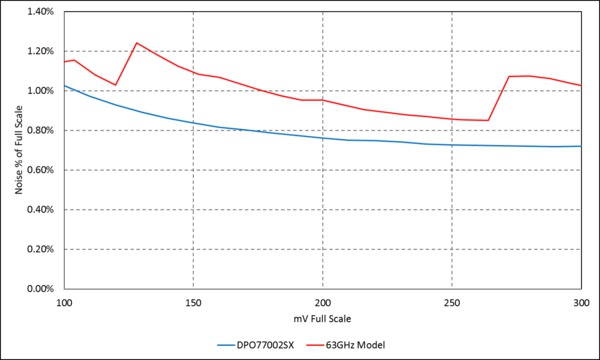

DANL(표시되는 평균 노이즈 레벨)(일반)

6.25mV/div(ATI 채널의 경우 10mV/div)

500kHz 범위, 1kHz RBW

피크 감지기, 평균 형적, 입력 종료됨

DC~500MHz 500MHz~20GHz 20GHz~70GHz

≤ -145dBm/Hz ≤ -155dBm/Hz ≤ -150dBm/Hz

29dB NF 19dB NF 24dB NF

신호 대 노이즈 동적 범위(일반)

TekConnect 채널

1GHz, 100mV/div에서 3dBm 입력 CF 1GHz, 50MHz 범위, 1kHz RBW, 중심으로부터 +20MHz

-102dB

ATI 채널

65GHz, 30mV/div에서 -7.5dBm 입력 CF 65GHz, 50MHz 범위, 1kHz RBW, 중심으로부터 +20MHz

-95dB

위상 노이즈(일반)

30mV/div, 입력 신호 90% 전체 스케일

	10kHz	100kHz	1MHz	10MHz
1GHz	-113dBc/Hz	-120dBc/Hz	-133dBc/Hz	-139dBc/Hz
12.5GHz	-95dBc/Hz	-98dBc/Hz	-127dBc/Hz	-139dBc/Hz
40GHz	-86dBc/Hz	-89dBc/Hz	-110dBc/Hz	-132dBc/Hz
60GHz	-82dBc/Hz	-87dBc/Hz	-110dBc/Hz	-125dBc/Hz

2차^{/3차 고조파 왜곡}

6.25mV/div(ATI 채널의 경우 10mV/div)

입력 신호 -26dBm(ATI 채널의 경우 -22dBm)

TekConnect 채널

기본	2차	3차
1GHz	≤ -60dBc	≤ -55dBc
500MHz~10GHz	≤ -55dBc	≤ -50dBc
10GHz~16.5GHz	≤ -45dBc	≤ -50dBc

ATI 채널

1GHz	≤ -60dBc	≤ -50dBc
500MHz~10GHz	≤ -60dBc	≤ -45dBc
10GHz~25GHz	≤ -50dBc	≤ -50dBc
25GHz~35GHz	≤ -40dBc	≤ -50dBc

2톤 3차 ^{중간 변조 가로채기 TOI(일반)}

TekConnect 채널

200mV/div, 3dBm 입력/톤 2.598GHz 및 2.602GHz 20MHz 범위, 100kHz RBW

+30dBm

ATI 채널

30mV/div, -15dBm 입력/톤 64.998GHz 및 65.002GHz 20MHz 범위 100kHz RBW

+10dBm

2톤 3차^{중간 변조 왜곡(일반)}

6.25mV/div(ATI CH의 경우 10mV/div)

-34dBm 입력/톤(ATI 채널의 경우 -29dBm 입력/톤)

10MHz 분리, 50MHz 범위, 100kHz RBW

TekConnect 10MHz~33GHz	≤ -45dBc
ATI 채널 10MHz~65GHz	≤ -40dBc

SFDR(일반)

TekConnect 채널 CF 2.5GHz, 범위 5GHz, 100kHz RBW, 50mV/div 입력 1GHz에서 -8dBm	≤ -65dBc
ATI 채널 CF 65GHz, 범위 6GHz, 100kHz RBW, 30mV/div 입력 62GHz에서 68GHz 사이의 모든 주파수에서 -12dBm	≤ -55dBc

기타 비논리적 응답(일반)

6.25mV/div(ATI 채널의 경우 10mV/div)

입력 신호 -26dBm(ATI 채널의 경우 -22dBm)

SPC 후 EENOB가 활성화됨

인터리브 이미지(모든 채널)

비논리적 주파수 = N(12.5GHz) +-Fin, N(1~5)

≤ -40dBc

ATI 채널 이미지

비논리적 주파수 = 37.5GHz + Fin for Fin DC-37.5GHz 37.5GHz - Fin for Fin 37.5GHz ~ 70GHz

≤ -30dBc

잔여 응답

입력이 종료됨

6.25mV/div(ATI 채널의 경우 10mV/div)

SPC 후 EENOB가 활성화됨

TekConnect 채널 12.5GHz 및 25GHz에서 예외	≤ -75dBm ≤ -60dBm
ATI 채널 12.5GHz, 25GHz, 37.5GHz 및 50GHz에서 예외	≤ -75dBm ≤ -60dBm

입력 VSWR(일반)

TekConnect 채널 ≤ 1.2Vfs 설정

DC~17GHz 17GHz~20GHz 20GHz~33GHz

1.4:1 1.6:1 2.0:1

TekConnect 채널 > 1.2Vfs 설정

DC~17GHz 17GHz~33GHz

1.4:1 2.0:1

ATI 채널

DC~20GHz 20GHz~33GHz 33GHz~70GHz

1.5:1 1.8:1 2.6:1

시간 기반 정확도

±0.8 x 10^-6(첫해 이내), 30분 예열 후 23°C ±5°C 내에서 작동했을 때 첫해 후 ±0.3 x 10^-6 노화/년.

일반: ±0.1 x 10^-6 조정 후 초기 정확도.

시간 기반 지연 시간 범위

–5.0ks~1.0ks

샘플 클럭 지터(일반)

ATI 채널

<10μs 기간: <65fs_RMS

TekConnect 채널

<10μs 기간: <100fs_RMS

지터 노이즈 층(일반)

N_TYP = 일반 입력 참조 노이즈 사양(전압 rms)_RMS

F_N = 장비 대역폭이 9GHz 이하인 경우 1.3, 10GHz 이상인 경우 1.5

SR = 측정에 대한 슬루 레이트

F_I = 1.7 x 10^-2/sqrt(2) = 1.2 x 10^-2

t_r = 측정 에지의 상승 시간

t_j = 시간축 지터 또는 균열 불확실성

파형의 보간된 샘플링 속도는 반드시 측정되는 신호의 대역폭의 최소 25배여야 합니다.

트리거 지터(일반)

고급 트리거 위치를 사용하여 10fs

트리거 지터 DC 커플링 A 에지(일반)

고급 트리거 위치를 사용하여 10fs

저주파수에서 1.3ps rms, 빠른 상승 시간 신호, A 에지, 보류 시간 = 30μs

사양트리거 시스템

시간/Div 설정

자동 모드

10ps/div~1000S/div

ATI 채널(샘플링 속도만 200GS/s)

최대 RT 설정: 500μs/div(1G RL, 50XL 옵션 포함)

최소 RT 설정: 25ps/div

최대 IT 설정: 250μs/div(1G RL, 50XL 옵션 포함)

최소 IT 설정: 500fs/div

TekConnect 채널³(100GS/s의 최대 샘플링 속도에서).

최대 RT 설정: 1 ms/div(1G RL, 50XL 옵션 포함)

최소 RT 설정: 50ps/div

최대 IT 설정: 10μs/div(1G RL, 50XL 옵션 포함)

최소 IT 설정: 500fs/div

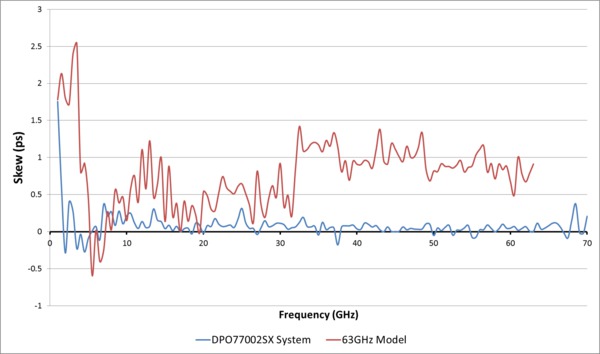

채널 간 지연, BWE(일반)

사용자 조정 전 25°C ±5°C의 게인 설정에서 동일한 박스 내에 있는 두 채널 간 ≤500fs. 10fs 최소 분해능으로 수동 조정 가능. 5°C 및 45°C에서 선형으로 1.5ps 이하로 감소.

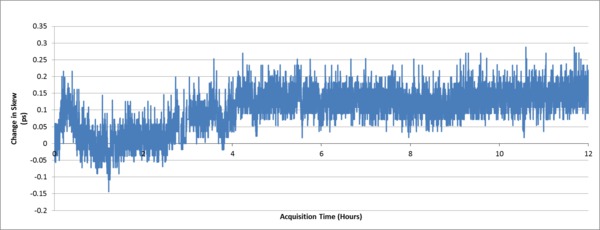

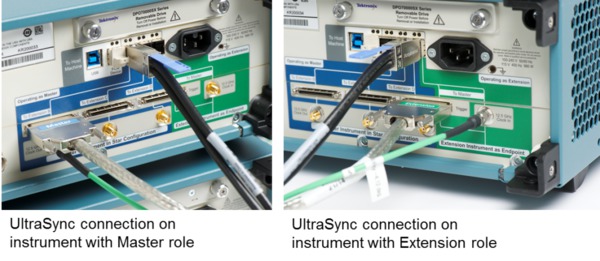

채널 지연시간 안정성, UltraSync(일반)

25°C ±5°C에서 게인 설정을 통해 장비 간 어느 두 채널 간 ≤ 250fs_RMS. 5°C 및 45°C에서 선형으로 3ps 이하로 감소합니다.

채널 간 지연시간 보정 범위

±75ns

획득 모드

샘플링

샘플링된 값 획득 및 표시

평균

2~10,000개의 파형이 평균 파형에 포함될 수 있음

엔벨로프

최소 - 최대 엔벨로프에 1~2×10⁹개의 파형 포함

고해상도

랜덤 노이즈를 줄이고 수직 해상도를 높이는 실시간 박스카 평균화

피크 탐지

모든 실시간 샘플링 속도에서 좁은 글리치 캡처 및 표시. 글리치 폭: ≤125MS/s에서 1ns, ≥250MS/s에서 1/샘플링 속도

FastAcq®(TekConnect 채널 전용)

FastAcq®는 동적 신호를 분석하고 간헐적 이벤트를 캡처하는 장비를 최적화하여 모든 TekConnect 채널에서 동시에 독립 실행형 구성에서만 >300,000파형/초의 속도로 캡처합니다.

FastFrame™

획득 메모리는 세그먼트로 구분됨, 초당 최대 310,000개이상의 트리거 속도, 각 이벤트와 함께 기록된 도착 시간, 프레임 검색기 도구를 통해 과도를 시각적으로 식별할 수 있습니다. UltraSync를 사용하는 독립형 및 다중 장치 스택을 포함하는 모든 시스템 구성에 대하여 ATI 및 TekConnect 채널 모두에 사용할 수 있습니다.

롤 모드

오른쪽 - 왼쪽 롤 움직임으로 디스플레이 간 순차적 파형 포인트를 스크롤 합니다. 최대 레코드 길이 40MS, 최대 10MS/s의 샘플링 속도에서 수행됩니다. TekConnect 채널 전용, 독립 실행형 구성만 해당

파형 데이터베이스

진폭, 시간 및 카운트의 3차원 배열을 제공하는 파형 데이터 누적. TekConnect 채널 전용, 독립 실행형 구성만 해당

트리거 감도(편의 사양)

내부 DC 커플링

A 이벤트 트리거, B 이벤트 트리거

DC~50MHz에서 5%FS 이하 5GHz에서 7.5%FS 이하 10GHz에서 10%FS 이하 15GHz에서 15%FS 이하 20GHz에서 35%FS 이하 25GHz에서 50%FS 이하

보조 입력 50Ω(외부 트리거)

보조 입력

DC~1GHz에서 100mVpp 4GHz에서 175mVpp 8GHz에서 225mVpp 10GHz에서 325mVpp 12GHz에서 800mVpp

에지 트리거 감도 DC 커플링(편의 사양)

모든 소스, 포지티브 또는 네거티브 에지

트리거 소스	감도
A 이벤트 트리거	DC~50MHz에서 5%FS 이하 5GHz에서 7.5%FS 이하 10GHz에서 10%FS 이하 15GHz에서 15%FS 이하 20GHz에서 35%FS 이하 25GHz에서 50%FS 이하
B 이벤트 트리거	DC~50MHz에서 5%FS 이하 5GHz에서 7.5%FS 이하 10GHz에서 10%FS 이하 15GHz에서 15%FS 이하 20GHz에서 35%FS 이하 25GHz에서 50%FS 이하
보조 입력	DC~1GHz에서 100mVpp 4GHz에서 175mVpp 8GHz에서 225mVpp 10GHz에서 450mVpp 11GHz에서 800mVpp

에지 트리거 민감도, 비DC 커플링 모드(일반)

수직 스케일 설정 10mV/div 이상 및 1V/div 이하에 대한 모든 소스(포지티브 또는 네거티브 에지)

트리거 커플링	민감도
NOISE REJ	DC~50MHz에서 15%FS 5GHz에서 22.5% 10GHz에서 30%FS 15GHz에서 45%FS 20GHz에서 100%FS
AC	100Hz를 넘는 주파수에 대해 DC 커플링된 제한과 동일하며 100Hz 미만의 신호 감쇠
HF REJ	20kHz 미만의 주파수에 대해 DC 커플링된 제한과 동일하며 20kHz를 넘는 신호 감쇠
LF REJ	200kHz를 넘는 주파수에 대해 DC 커플링된 제한과 동일하며 200kHz 미만의 신호 감쇠
RF	최소 히스테리시스/고감도
	A TRIG TekConnect DC~50MHz에서 2.5% FS 5GHz에서 2.5% FS 10GHz에서 2.5% FS 15GHz에서 5% FS 20GHz에서 7.5% FS 25GHz에서 12.5% FS
	B TRIG TekConnect DC~50MHz에서 2.5% FS 5GHz에서 2.5% FS 10GHz에서 2.5% FS 15GHz에서 5% FS 20GHz에서 7.5% FS 25GHz에서 20% FS
	A TRIG ATI DC~50MHz에서 2.5% FS 5GHz에서 2.5% FS 10GHz에서 2.5% FS 15GHz에서 5% FS 20GHz에서 10% FS 25GHz에서 22.5% FS
	B TRIG ATI DC~50MHz에서 2.5% FS 5GHz에서 2.5% FS 10GHz에서 2.5% FS 15GHz에서 5% FS 20GHz에서 10% FS 25GHz에서 22.5% FS

A 이벤트 및 지연된 B 이벤트 트리거 유형

독립형 장비	DPO73304SX DPO72504SX DPO72304SX DPO72004SX DPO71604SX DPO71304SX	DPO77002SX DPO75902SX DPO75002SX
트리거 유형	TekConnect 채널	ATI 채널	TekConnect 채널
에지	X	X	X
글리치	X	X	X
폭	X	X	X
런트	X	X	X
시리얼(8b10b)	X	X	X
윈도우	X	X	X
타임아웃	X	X	X
주기/주파수	X	X	X
엔벨로프	X	X	X
전환	X	X	X
로직 패턴	X		X
셋업 앤 홀드	X		X
로직 상태	X

다중 장치 구성	DPO73304SX DPO72504SX DPO72304SX DPO72004SX DPO71604SX DPO71304SX	DPO77002SX DPO75902SX DPO75002SX
트리거 유형	TekConnect 채널	ATI 채널	TekConnect 채널
에지	X	X	X
글리치	X	X	X
폭	X	X	X

기본 트리거 모드

자동, 일반 및 싱글

트리거 시퀀스

기본, 시간 및 이벤트에 의한 지연, 시간, 상태 및 변이에 의한 재설정. 지정된 시간에 트리거 이벤트가 획득 창에 배치된 후에 모든 시퀀스에 개별 수평 지연 포함 가능

트리거 커플링

DC, AC(감쇠 100Hz 미만)

HF 제거(감쇠 20kHz 초과)

LF 제거(감쇠 200kHz 미만)

노이즈 제거(민감도를 줄임)

RF 커플링(최대 작동 주파수에서 트리거 민감도 및 대역폭 증가)

변수 A - 이벤트 트리거 보류 범위

250ns~12초 + 무작위 보류

트리거 레벨 또는 임계값 범위

트리거 소스	범위
Ch1, 2, 3 또는 4	전체 스케일
보조 입력	±3.65 V
라인	0V, 설정 불가능

고급 트리거링

고급 트리거링은 트리거 경로와 획득된 데이터 경로 간 타이밍 차이점을 보정함(패턴 트리거를 제외한 A- 및 B- 이벤트 모두에서 모든 Pinpoint 트리거 유형 지원), 기본적으로 켜져 있음(사용자 선택 가능), FastAcq 모드에서는 사용할 수 없음

라인 트리거

파워라인 신호에서 트리거합니다. 레벨은 0V에서 고정됩니다.

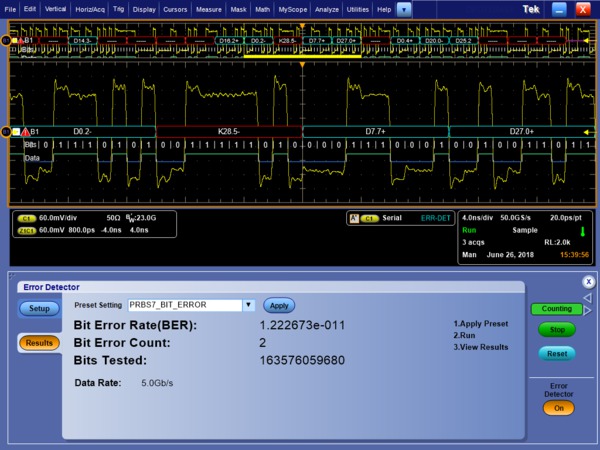

시리얼 패턴 트리거

모든 70000SX 모델. ST14G 옵션이 필요합니다.

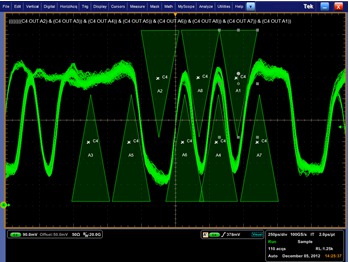

비주얼 트리거

옵션 VET 필요

최대 영역 수

8

영역 모양

직사각형, 삼각형, 사다리꼴, 육각형, 사용자 정의 모양(꼭짓점이 40개를 넘을 수 있음)

호환성

비주얼 트리거 자격은 모든 트리거 유형 및 모든 트리거 시퀀스와 호환됩니다.

트리거 유형

트리거 유형	설명
8b/10b	8b/10b 버스, 최대 160비트에서 트리거.
64b/66b	64b/66b 버스, 최대 132비트에서 트리거.
I2C	시작, 반복 시작, 정지, 누락된 승인, 주소(7 또는 10비트), 데이터 또는 주소 및 데이터에서 트리거.
SPI	SS 또는 데이터에서 트리거.
PCIe	PCIe 버스에서 트리거.
USB	USB 버스에서 트리거.
CAN	프레임 시작, 프레임 유형, 식별자, 데이터, 프레임 끝, 누락된 승인, 비트 스터프 에러에서 트리거.
LIN	동기화, 식별자, 데이터, ID 및 데이터, 해제 프레임, 대기 프레임 및 에러에서 트리거.
FlexRay	프레임 시작, 표시기 비트, 사이클 수, 헤더 필드, 식별자, 데이터, 프레임 끝, 에러에서 트리거.
RS-232/422/485/UART	시작 비트, 패킷 끝, 데이터 및 패리티 에러에서 트리거.
MIL-STD-1553	MIL-STD-1553 버스에서 트리거.
10/100BASE-T 이더넷	10/100BASE-T 이더넷 버스에서 트리거.
Edge	채널 또는 전면 패널 보조 입력에 포지티브 또는 네거티브 슬로프가 있습니다. 커플링에는 DC, AC, 노이즈 제거, HF 제거, LF 제거 및 RF 결합이 포함됩니다.
주파수/주기	선택 가능한 시간 제한 내 또는 바깥에서 동일한 기울기로 임계값을 두 번 교차하는 이벤트의 트리거. 기울기는 포지티브, 네거티브 중의 하나가 될 수 있습니다.

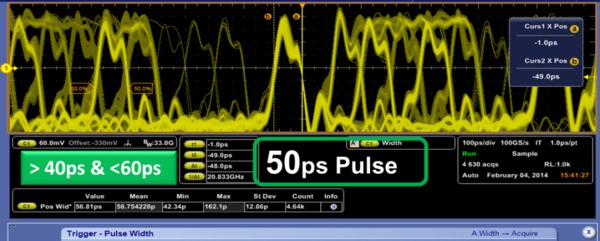

글리치	포지티브, 네거티브 또는 한 쪽 극성의 글리치에서 트리거하거나 글리치를 제거합니다. 최소 글리치 폭은 50ps(5ns 미만의 간격) 재준비 시간에 따라 40ps(일반)이고 5ns를 넘을 경우 75ps입니다.
패턴	패턴이 지정된 시간 동안 잘못되거나 유효한 경우 트리거합니다. 4개의 입력 채널에 대해 지정된 패턴(AND, OR, NAND, NOR)입니다.

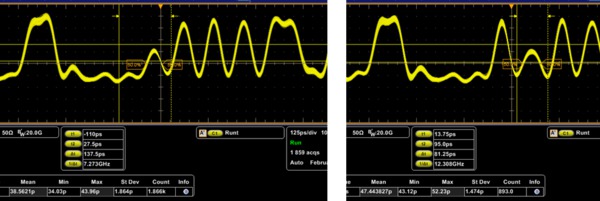

런트	첫 번째 임계를 교차한 후에, 다시 첫 번째 임계를 교차하기 전에 두 번째 임계 교차를 실패한 펄스에서 트리거 합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다. 최소 런트 폭은 50ps 재준비 시간에 따라 40ps(일반)입니다.

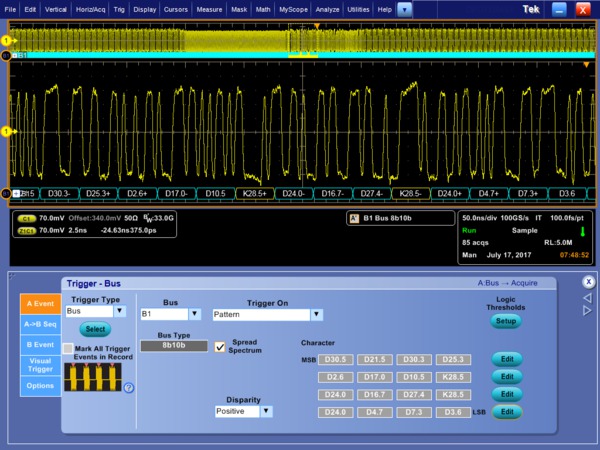

직렬 트리거(8b10b)	8b10b로 인코딩된 데이터 및 최대 160비트의 일반 NRZ 직렬 데이터에서 트리거
셋업 앤 홀드	두 개의 전체 입력 채널에 나타나는 클럭과 데이터 사이의 셋업 시간 및 홀드 시간 모두를 위반할 경우에 트리거합니다.
상태	채널 4에서 에지에 의해 클럭된 채널(1, 2, 3)의 모든 논리 패턴입니다. 상승 또는 하강 클럭 에지에서 트리거합니다.
타임아웃	지정한 시간 동안 높음, 낮음 또는 모두로 유지되는 이벤트에서 트리거합니다. 300ps에서 선택할 수 있습니다.
전환	펄스 에지 속도에서 트리거 지정한 시간 동안 높음, 낮음 또는 모두로 유지되는 이벤트에서 트리거합니다. 300ps에서 선택할 수 있습니다. 지정한 것보다 빠르거나 느립니다. 기울기는 포지티브, 네거티브 중의 하나가 될 수 있습니다.
폭	선택 가능한 시간 제한에 속하거나 벗어나는 포지티브 또는 네거티브 펄스의 폭에서 트리거합니다(최하 40ps).
창	두 개의 사용자 조정 가능한 임계값으로 정의한 창에 들어가거나 나오는 이벤트에서 트리거합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다.
비주얼 트리거	비주얼 트리거(Visual Trigger) 수식이 충족된 경우 트리거합니다.
엔벨로프	변조된 캐리어의 감지된 엔벨로프에서 트리거 유형이 수행되도록 에지, 글리치, 폭 또는 런트 트리거에 적용되는 자격입니다. 캐리어 주파수 250MHz~15GHz. 최소 버스트 폭 <20ns, 최대 버스트 간격 <20ns.

트리거 모드

트리거 모드	설명
이벤트 단위 트리거 지연	10 - 20억 개의 이벤트.
시간 단위 트리거 지연	3.2ns - 3백만 초.
B 이벤트 스캔	B 이벤트 스캔은 B 스캔 이벤트 설정 메뉴에서 정의된 해당 버스트 이벤트 데이터를 트리거하고 캡처하는 A - B 트리거 시퀀스입니다. 캡처된 비트를 순차적으로 또는 임의로 스캔하거나 트리거를 두 개의 연속 B 트리거 시스템 사이에서 전환할 수 있습니다. 아이 다이어그램은 B 이벤트 스캔 결과로 획득된 버스트 데이터로 구성될 수 있습니다.
암 A, 트리거 B	A의 암, B의 트리거에서는 단일 A 준비 이벤트 다음에 하나 이상의 B 트리거 이벤트가 가능합니다. FastFrame과 함께 사용하면 획득 타이밍을 매우 엄격하게 제어할 수 있습니다.

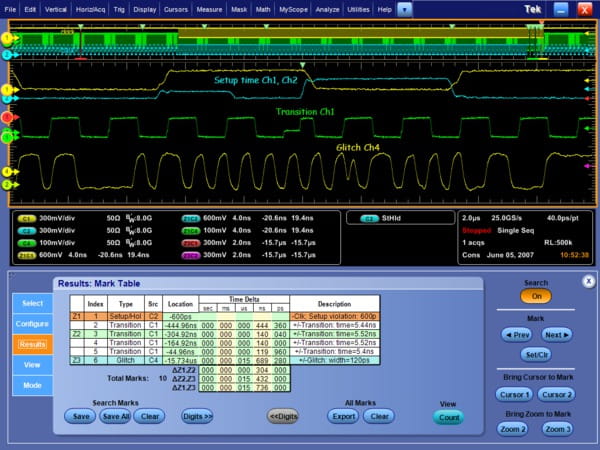

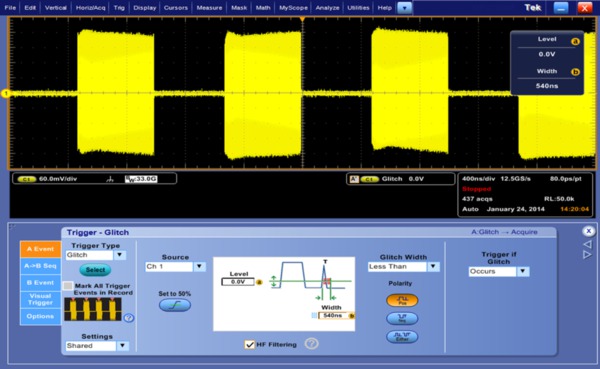

검색 및 표시 이벤트

지정된 폭의 에지, 글리치 또는 펄스를 검색합니다. 검색 조건과 일치하는 모든 이벤트는 이벤트 표에 표시 및 배치됩니다. 채널에서 검색 시 포지티브/네거티브 기울기가 사용되거나 둘 다가 사용될 수 있습니다.

관심 있는 이벤트가 검색되면 유사한 다른 이벤트는 Pinpoint 트리거 제어창의 ‘레코드의 모든 트리거 이벤트 표시’를 사용하여 검색할 수 있습니다.

이벤트 표에는 검색된 모든 이벤트가 요약되어 있습니다. 모든 이벤트는 트리거 위치에 관하여 시간이 표시됩니다. 이벤트가 검색되면 사용자는 획득을 정지하도록 선택할 수 있습니다.

파형 측정

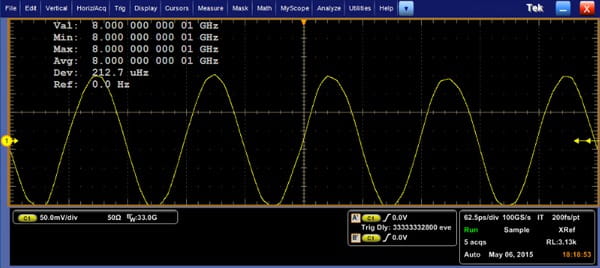

자동 측정

54개, 이 중 8개는 어느 때든 화면에 표시할 수 있음, 측정 통계, 사용자 정의 가능한 기준 레벨, 측정할 획득 내 특정 발생을 분리하는 게이트 내 측정

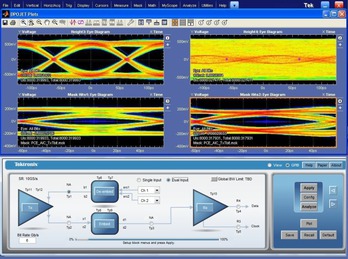

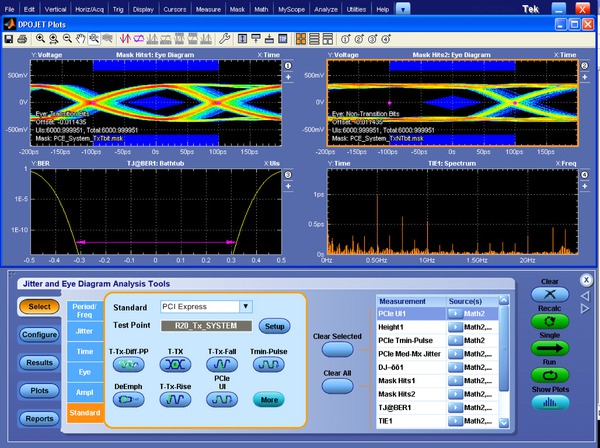

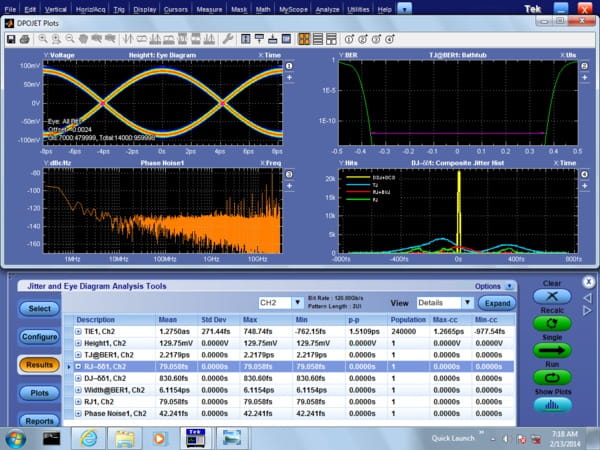

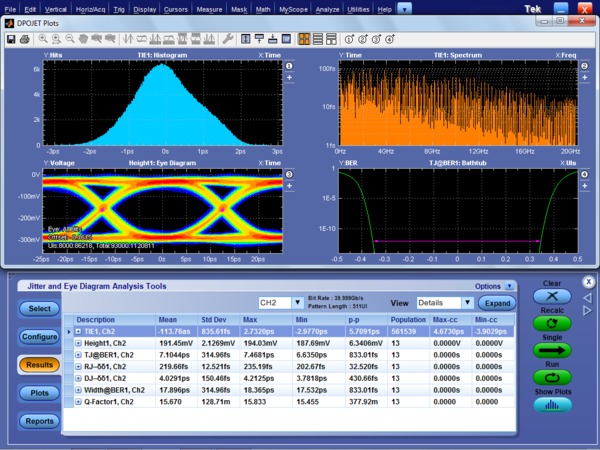

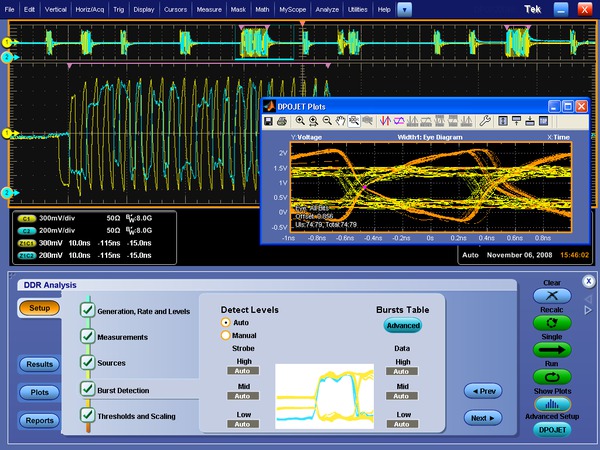

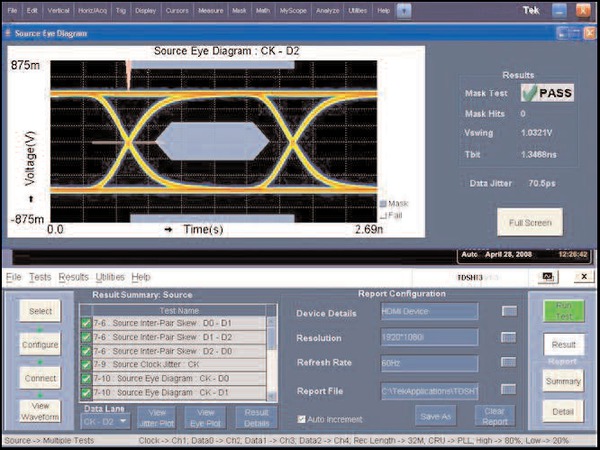

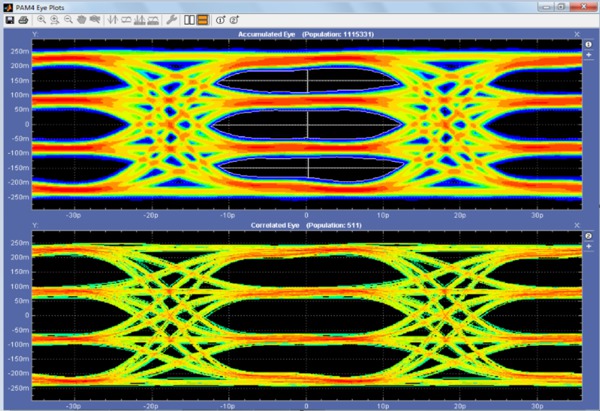

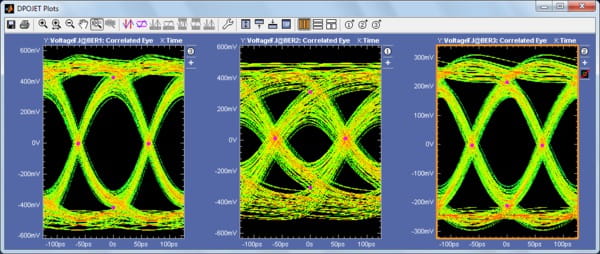

DPOJET 지터 및 아이 분석 애플리케이션은 추가 자동 및 고급 측정(예: 지터)을 제공합니다.

진폭 관련

진폭, 높음, 낮음, 최대, 최소, 피크 대 피크, 평균, 사이클 평균, RMS, 사이클 RMS, 포지티브 오버슈트, 네거티브 오버슈트

시간 관련

상승 시간, 하강 시간, 포지티브 폭, 네거티브 폭, 포지티브 듀티 사이클, 네거티브 듀티 사이클, 기간, 주파수, 지연

조합

구역, 사이클 구역, 위상, 버스트 폭

히스토그램 관련

파형 개수 계산, 상자 내 히트, 피크 히트, 중간, 최대, 최소, 피크-피크, 평균(μ), 표준 편차(시그마), μ+1시그마, μ+2시그마, μ+3시그마

파형 처리/연산

대수 수식

파형, 스칼라, 사용자 조정 변수 및 파라메트릭 측정 결과와 같은 광범위한 대수 수식을 정의합니다. 예: (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)

산술

파형 및 스칼라 더하기, 빼기, 곱하기, 나누기

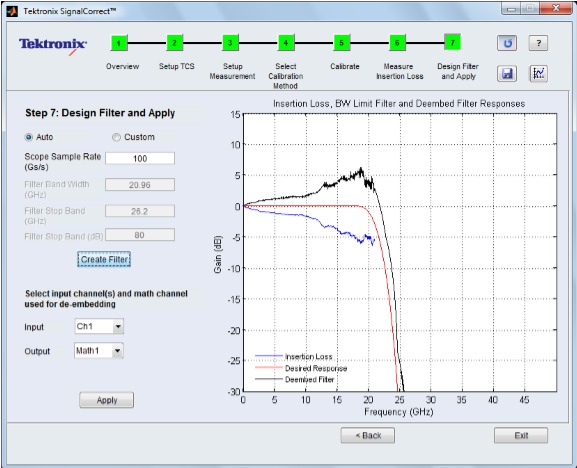

필터링 기능

사용자 정의 가능한 필터로, 사용자는 필터의 계수가 포함된 파일을 지정합니다. 여러 예 필터 파일이 제공됩니다.

주파수 도메인 기능

스펙트럼 진폭 및 위상, 실제/가상 스펙트럼

마스크 기능

샘플 파형을 통해 파형 데이터베이스 픽셀 맵을 생성합니다. 샘플 수를 정의할 수 있습니다.

연산 함수

평균, 반전, 미분, 적분, 제곱근, 지수, 대수 10, 대수 e, 절대값, 상한, 하한, 최소, 최대, 사인, 코사인, 탄젠트, 역사인, 역코사인, 역탄젠트, 쌍곡사인, 쌍곡코사인, 쌍곡탄젠트

관계

부울린 비교 결과 >, <, ≥, ≤, ==, !=

수직 단위

진폭: 선형, dB, dBm 위상: 도, 라디안, 그룹 지연 IRE 및 mV 단위

윈도우 기능

직사각형, 해밍, 해닝, 카이저 베셀(Kaiser-Bessel), 블랙맨-해리스, 가우스, Flattop2, Tek 지수형

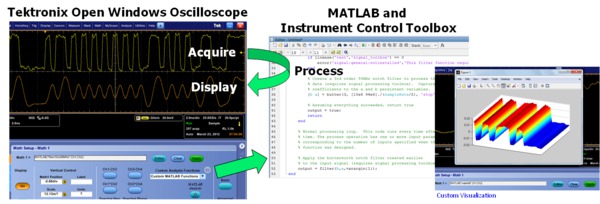

연산 플러그 인 인터페이스를 사용한 사용자 정의된 기능

사용자가 MATLAB 또는 Visual Studio에서 자신만의 사용자 정의 연산 기능을 만들 수 있도록 인터페이스가 제공됩니다.

색상 팔레트

일반, 녹색, 회색, 온도, 스펙트럼, 사용자 정의

형식

YT, XY, XYZ

디스플레이 해상도

가로 1024 × 세로 768픽셀(XGA)

디스플레이 유형

정전식 터치스크린이 통합된 6.5인치 액정 화면 액티브 매트릭스 방식의 컬러 디스플레이

수평 구간

10

수직 구간

10

파형 형태

벡터, 점, 가변 잔상, 무한 잔상

운영 체제

Microsoft Windows 10 Enterprise IoT Edition

CPU

Intel Core I7-4790S, 3.2GHz, 쿼드코어

시스템 메모리

32GB

솔리드 스테이트 드라이브

착탈식, ≥900GB 용량

보조 트리거 입력 특성 및 범위

50Ω, ±5V(DC 및 피크 AC) 사양입력 및 출력 포트

보조 출력 로직 극성 및 기능

기본 출력은 A 트리거 Low True(A 트리거 이벤트가 발생할 때 네거티브 에지)입니다. 또한 출력을 A 트리거 High True로 프로그래밍하고 B 트리거를 Low 또는 High True로 프로그래밍할 수 있습니다.

고속 에지 출력 단계 진폭 및 오프셋

-300mV 커먼 모드에서 100Ω 로드에 대해 1,200mV 디퍼런셜

외부 기준 입력 주파수

10MHz, 100MHz, 12.5GHz

장비는 10MHz 또는 100MHz에 대해 스캔합니다. 별도의 SMA 입력에서 12.5GHz가 지원됩니다.

12.5GHz 클럭 입력

1.3V_p-p(6dBm)

B, C, D 12.5GHz 클럭 출력(UltraSync)

1.3V_p-p(6dBm)

내부 기준 출력 전압(일반)

10MHz Vout 피크-피크

50Ω에 대해 >800mV 피크-피크

1MΩ에 대해 >1.6V 피크-피크(내부적으로 AC 커플링)

입력 및 출력 포트

DVI-D 비디오 포트

암 DVI-D(Digital Visual Interface) 호환 포트

VGA 포트

암 VGA(Video Graphics Array) 호환 포트

DisplayPort

커넥터 2개(1차, 2차)로 디지털 디스플레이 인터페이스를 제공합니다.

PCIe

다중 장비 시스템을 구성하기 위한 PCIe 포트

트리거

UltraSync 트리거 버스

키보드 및 마우스 포트

PS-2 호환, 연결하려면 장비 전원을 꺼야 합니다.

LAN 포트

RJ-45 커넥터 2개(LAN1, LAN2), 10BASE-T, 100BASE-TX 및 기가비트 이더넷 지원

외부 오디오 포트

마이크 입력 및 라인 출력용 외부 오디오 잭

USB 포트

전면 패널 USB 2.0 커넥터 4개

후면 패널 USB 3.0/USB 2.0 커넥터 4개

후면 패널 USB 장치 커넥터 1개

비휘발성 메모리 유지 시간(일반)

20년 미만

솔리드 스테이트 드라이브

파형 및 설정은 솔리드 스테이트 드라이브에 저장됩니다.

솔리드 스테이트 드라이브는 ≥900GB 솔리드 스테이트 드라이브(탈착식)입니다.

사양 데이터 스토리지

소비 전력

사양전원

980W 미만, 단일 장비, 최대

780W 이하, 단일 장치(편의 사양)

소스 전압 및 주파수

100V - 240V_RMS, 50/60Hz

115V ±10%, 400Hz

CAT II

크기

DPO70000SX 모델

높이 157mm(6.0인치) 폭 452mm(17.8인치) 깊이 553mm(21.8인치)

DPO70000SX 모델, 랙 마운트 구성

높이 177mm(7.0인치) 폭 440mm(19.75인치) 깊이(장비의 랙 마운트 이어에서 장비 후면까지) 523mm(20.6인치)

무게

사양기계적

DPO70000SX 모델

19kg(42lbs) - 오실로스코프만

냉각

필요한 공간

팬 강제 통풍식, 공기 필터 없음
상단	0mm(0인치)
하단	플립을 아래쪽으로 하여 다리로 세우는 경우 최소 6.35mm(0.25인치) 또는 0mm(0인치)
왼쪽	76mm(3인치)
오른쪽	76mm(3인치)
후면	후면 다리 위 0mm(0인치)

온도

작동

+5°C~+45°C

비작동

-20°C~+60°C

온도

작동

시간당 최대 변화가 11°C이고 비응축식인 경우 +5°C~+45°C(41°F~+113°F), 1,500m(4,921.25피트) 고도 이상에서 300m(984.25피트)당 1°C 감소

비작동

-20°C~+60°C(-4°F~+140°F), 시간당 최대 변화 20°C

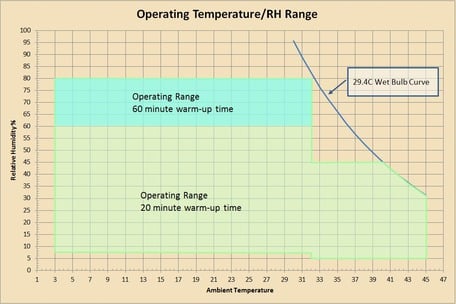

습도

작동

최대 +32°C(+90°F)까지 8% - 80% 상대 습도

+32°C(+90°F) 이상 최대 +45°C(+113°F)까지 5% - 45% 상대 습도, 비응축식, 최대 습구 온도 +29.4°C(+85°F)에 의해 제한됨(+45°C(+113°F)에서 상대 습도를 32%로 줄임)

비작동

최대 +30°C (+86°F)까지 5% - 95% 상대 습도

+30°C(+86°F) 이상 최대 +60°C (+140°F)까지 5% - 45% 상대 습도, 비응축식, 최대 습구 온도 +29.4°C(+85°F)에 의해 제한됨(+60°C(+140°F)에서 상대 습도를 11%로 줄임)

고도

작동

최대 3,000m

비작동

최대 12,000m

고도

작동

최대 3,000m(9,843피트), 1500m(4,921.25피트) 고도 이상에서 300m(984.25피트)당 최대 작동 온도 1°C 감소

비작동

최대 12,000m(39,370피트)

규정

전자파 적합성

2004/108/EC, EN 61326-2-1

승인

UL 61010-1, CSA 61010-1-04, LVD 2006/95/EC, EN61010-1, IEC 61010-1

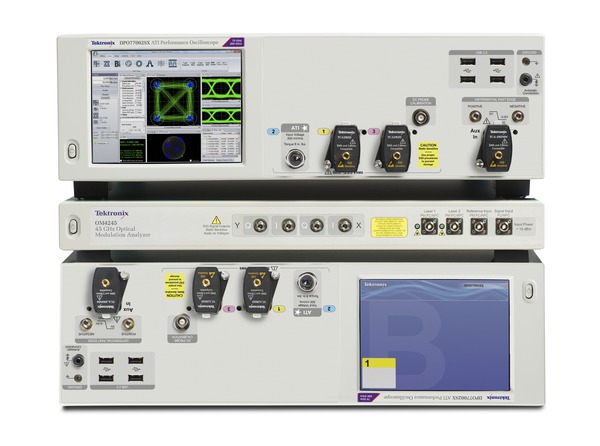

DPO77002SX

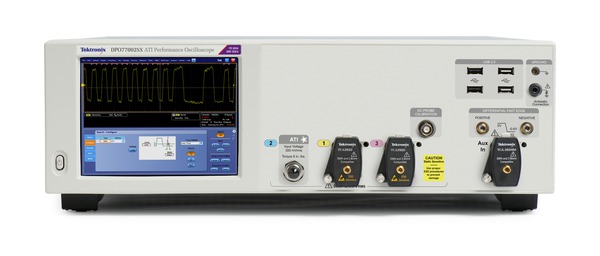

70GHz ATI 고성능 오실로스코프

DPO75902SX

59GHz ATI 고성능 오실로스코프

DPO75002SX

50GHz ATI 고성능 오실로스코프

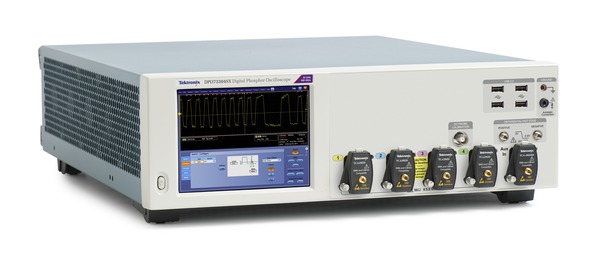

DPO73304SX

33GHz 디지털 포스퍼 오실로스코프

DPO72504SX

25GHz 디지털 포스퍼 오실로스코프

DPO72304SX

23GHz 디지털 포스퍼 오실로스코프

DPO72004SX

20GHz 디지털 포스퍼 오실로스코프

DPO71604SX

16GHz 디지털 포스퍼 오실로스코프

DPO71304SX

13GHz 디지털 포스퍼 오실로스코프

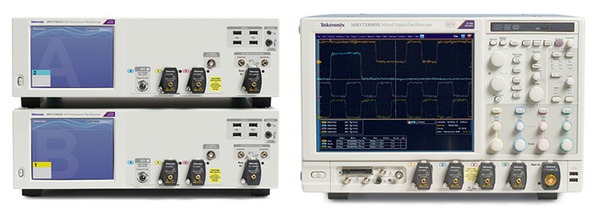

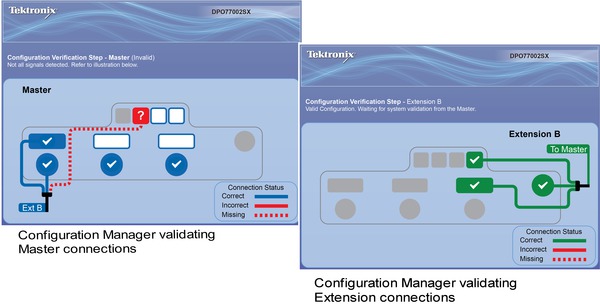

다음 DPS 시스템은 장비 2개와 1m UltraSync 케이블을 위한 단일 명명법 주문 편의성을 제공합니다. 이러한 시스템에는 기본 모델과 동일한 옵션이 적용될 수 있으며 두 장비 모두에 옵션이 포함됩니다. 두 구성 요소 장비 모두 독립형으로 작동할 때 시스템 명명법과 관련된 옵션이 동일합니다.

DPS77004SX

70GHz ATI 고성능 오실로스코프 시스템: 2 x 70GHz, 200GS/s 또는 4 x 33GHz, 100GS/s

DPS75904SX

59GHz ATI 고성능 오실로스코프 시스템: 2 x 59GHz, 200GS/s 또는 4 x 33GHz, 100GS/s

DPS75004SX

50GHz ATI 고성능 오실로스코프 시스템: 2 x 50GHz, 200GS/s 또는 4 x 33GHz, 100GS/s

DPS73308SX

33GHz 디지털 포스퍼 오실로스코프 시스템: 4 x 33GHz, 100GS/s 또는 8 ⁴ x23GHz, 50GS/s

다음 레코드 길이 옵션, 업그레이드 및 플로팅 라이센스를 사용할 수 있습니다. "X"는 항목을 사용할 수 있다는 것을 나타냅니다. "-"는 항목을 사용할 수 없다는 것을 나타냅니다.

다음 스토리지 옵션 및 업그레이드를 사용할 수 있습니다. "X"는 항목을 사용할 수 있다는 것을 나타냅니다. "-"는 항목을 사용할 수 없다는 것을 나타냅니다.

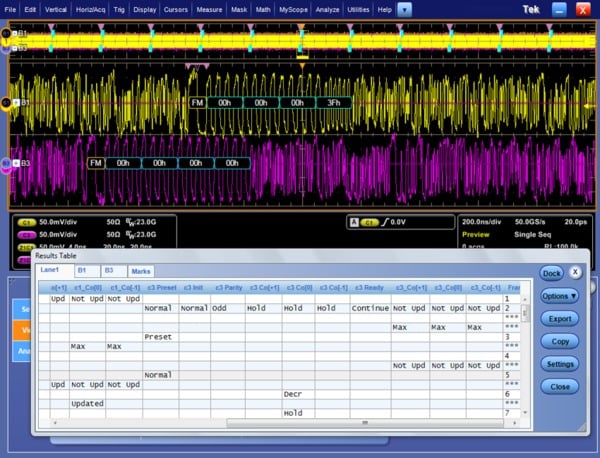

다음 트리거 및 디코드 옵션, 업그레이드, 플로팅 라이센스를 사용할 수 있습니다. "X"는 항목을 사용할 수 있다는 것을 나타냅니다. "-"는 항목을 사용할 수 없다는 것을 나타냅니다.

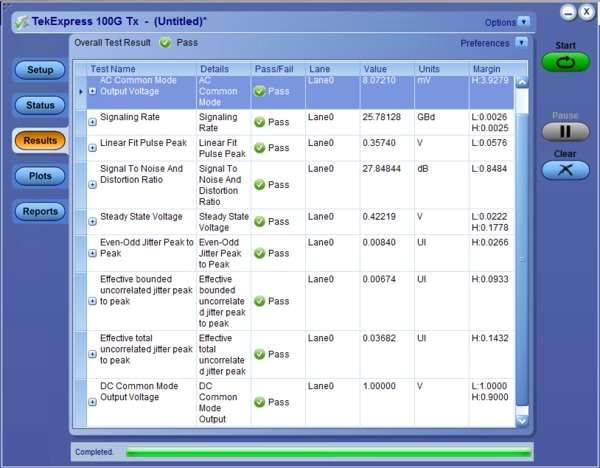

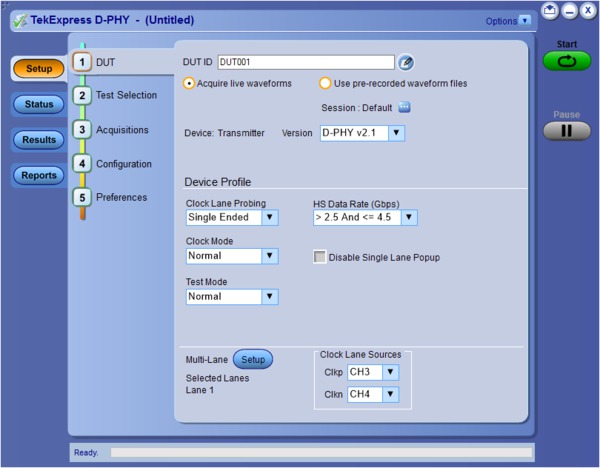

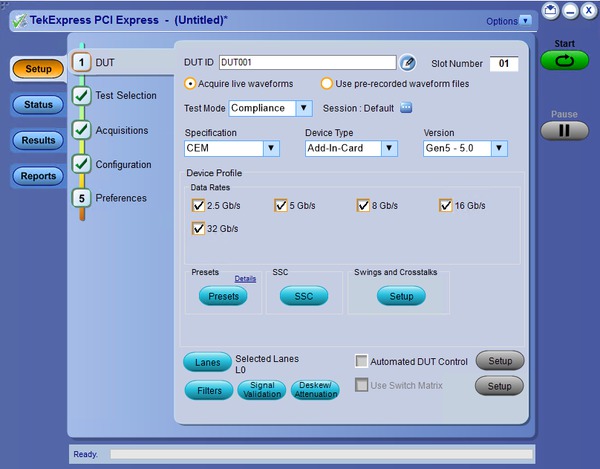

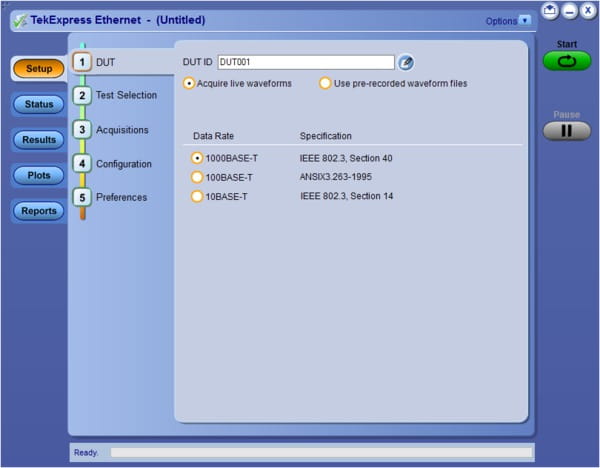

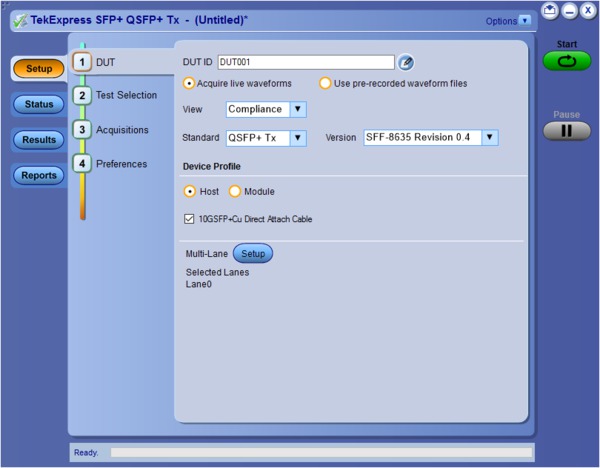

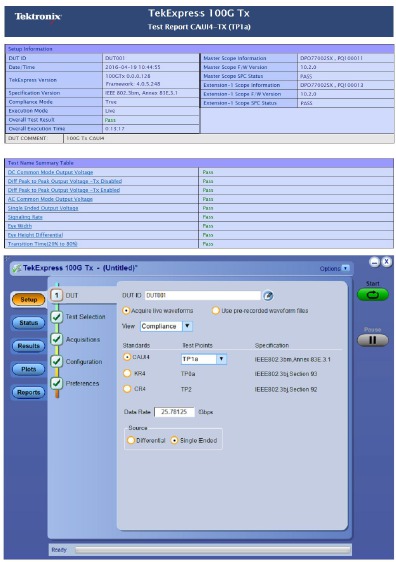

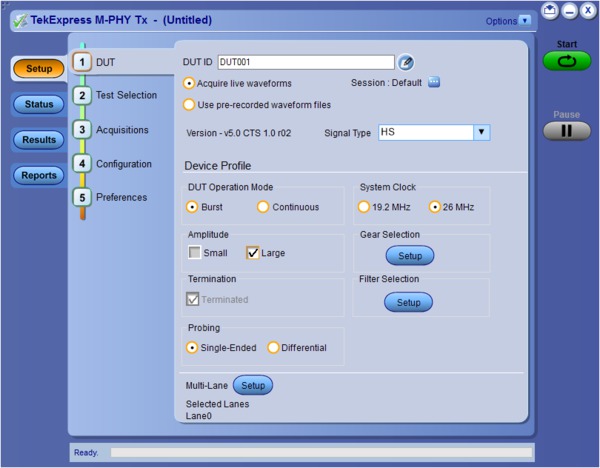

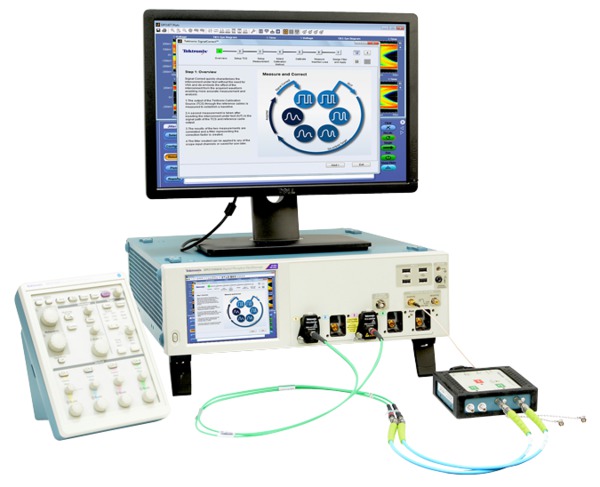

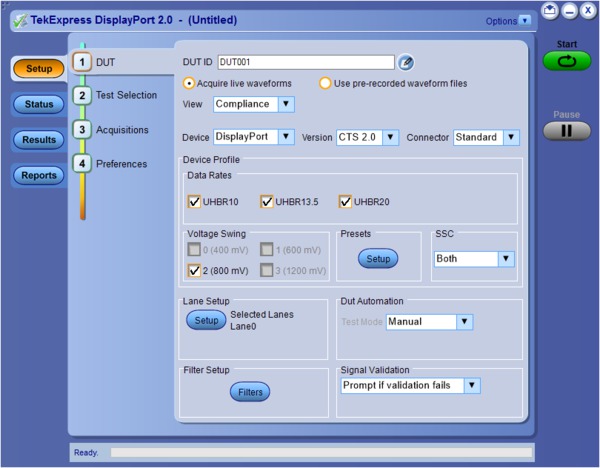

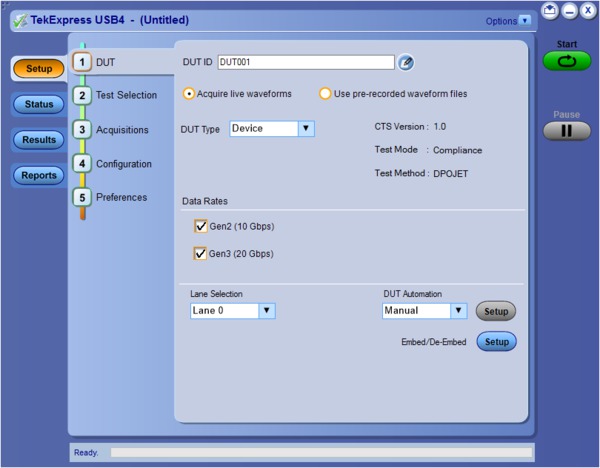

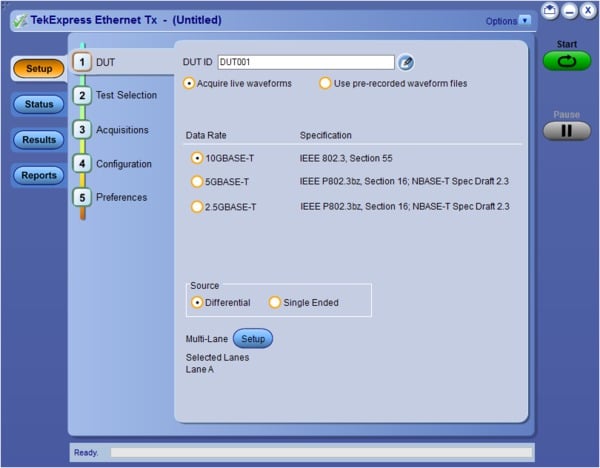

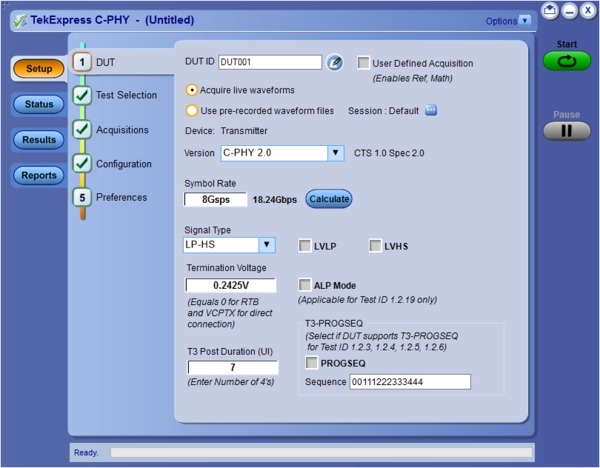

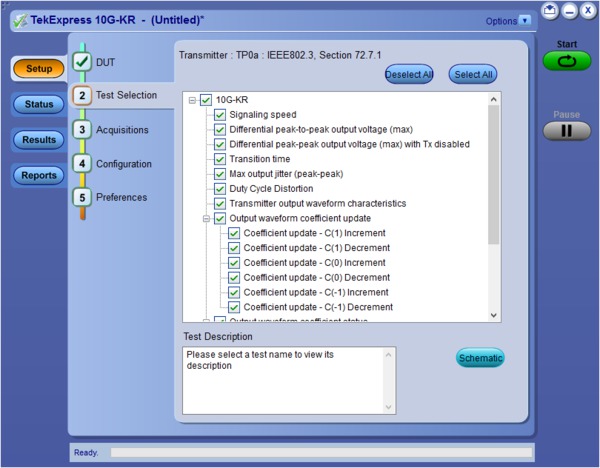

다음 고급 분석 옵션, 업그레이드 및 플로팅 라이센스를 사용할 수 있습니다. "X"는 항목을 사용할 수 있다는 것을 나타냅니다. "-"는 항목을 사용할 수 없다는 것을 나타냅니다.

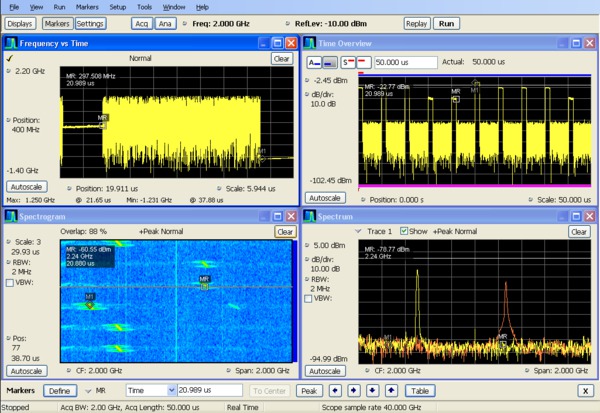

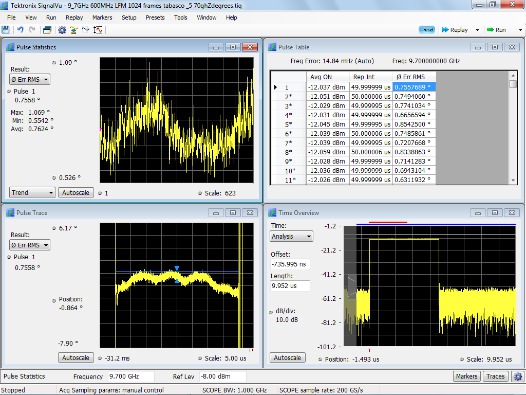

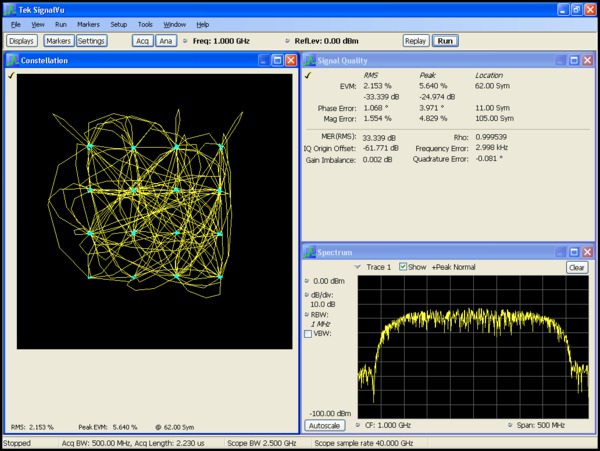

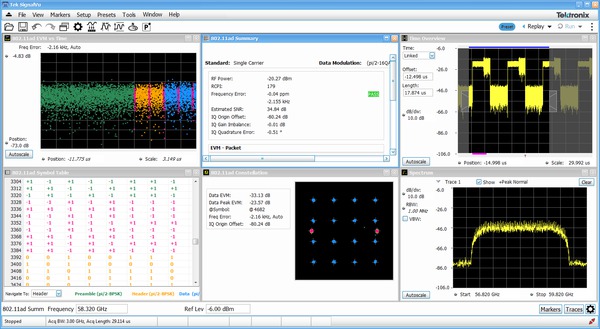

다음 스펙트럼 및 변조 분석 옵션, 업그레이드 및 플로팅 라이센스를 사용할 수 있습니다. "X"는 항목을 사용할 수 있다는 것을 나타냅니다. "-"는 항목을 사용할 수 없다는 것을 나타냅니다.

신호가 빨라지고 새 표준이 개발됨에 따라 사용자의 요구 사항에 따라 DPO70000SX 시리즈 장비에 대한 투자가 늘어날 수 있습니다. 현재 소유하고 있는 장치의 대역폭을 업그레이드할 수 있습니다. 기존 장치를 새 시리즈로 업그레이드하여 DPO70000SX 시리즈 성능 개선 사항을 활용할 수 있습니다. DPO70000SX 시리즈 오실로스코프에서 다음 프로젝트에 필요한 도구를 지원하는 데 있어 사용 가능한 전체 옵션을 확인하려면 해당 지역 Tektronix 대리점에 문의하십시오.

옵션 A0

북미 전원 플러그(115V, 60Hz)

옵션 A1

전 유럽 전원 플러그(220V, 50Hz)

옵션 A2

영국 전원 플러그(240V, 50Hz)

옵션 A3

호주 전원 플러그(240V, 50Hz)

옵션 A5

스위스 전원 플러그(220V, 50Hz)

옵션 A6

일본 전원 플러그(100V, 50/60Hz)

옵션 A10

중국 전원 플러그(50Hz)

옵션 A11

인도 전원 플러그(50Hz)

옵션 A12

브라질 전원 플러그(60Hz)

옵션 A99

전원 코드 없음

옵션 C3

교정 서비스 3년

옵션 C5

교정 서비스 5년

옵션 D1

교정 데이터 보고서

옵션 D3

교정 데이터 보고서 3년(옵션 C3 포함)

옵션 D5

교정 데이터 보고서 5년(옵션 C5 포함)

옵션 G3

컴플리트 케어 3년(대체품 등 포함)

옵션 G5

컴플리트 케어 5년(대체품 등 포함)

옵션 IF

업그레이드 설치 서비스

옵션 R3

수리 서비스 3년(보증 포함)

옵션 R5

수리 서비스 5년(보증 포함)

DPO7OE1

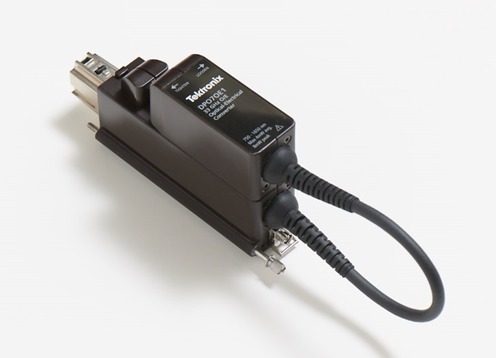

33GHz 광 프로브

DPO7OE2

59GHz 광 프로브

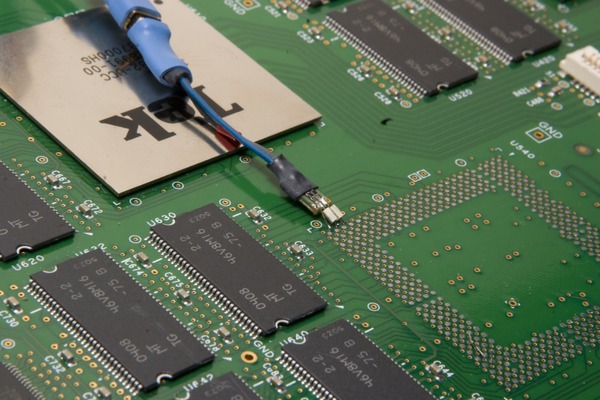

P7633

33GHz 낮은 노이즈 TriMode® 프로브

P7625

25GHz 낮은 노이즈 TriMode® 프로브

P7520A

25GHz TriMode® 프로브

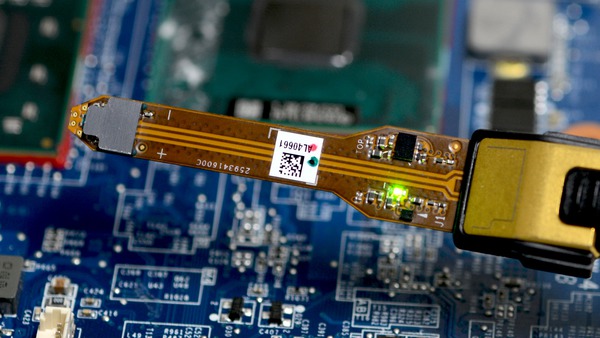

P7720

TekFlex™ 커넥터 기술을 사용하는 20GHz TriMode 프로브

P7313SMA

13GHz TriMode® 디퍼런셜 SMA 프로브

P6251

DC~1GHz, 42V, 디퍼런셜 프로브(TCA-BNC 어댑터 필요)

TCPA300/TCPA400 시리즈

전류 측정 시스템

P5200/P5205/P5210

고전압 디퍼런셜 프로브

P77DESKEW

SMA, 솔더 다운 및 브라우저 연결을 위한 P7700 프로브 지연시간 보정 고정기

067-2431-xx

SMA 또는 솔더 다운(solder-down) 연결용 프로브 지연시간 보정 고정기(최대 30GHz)

067-0484-xx

아날로그 프로브 교정 및 지연시간 보정 고정기(4GHz)

067-1586-xx

아날로그 프로브 지연시간 보정 고정기(>4 GHz)

067-1686-xx

전력 지연시간 보정 고정기

TCA-1MEG

TekConnect® 고 임피던스 버퍼 증폭기. P6139 A 패시브 프로브 포함

TCA292D

TekConnect® - 2.92mm 어댑터(33GHz 대역폭)

TCA-BNC

TekConnect® - BNC 어댑터

TCA-N

TekConnect® - N 어댑터

TCA-VPI50

50Ω TekVPI - TekConnect 어댑터

TCA75

23GHz 정밀도 TekConnect® 75Ω - 50Ω 어댑터(75Ω BNC 입력 커넥터 포함)

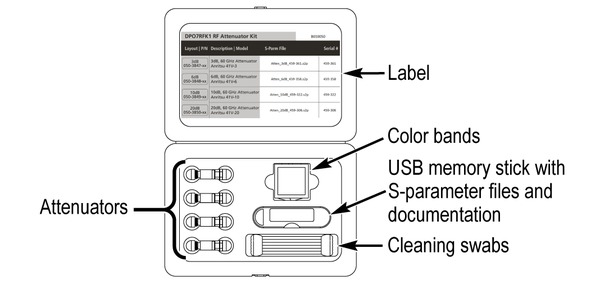

DPO7RFK1

3dB, 6dB, 10dB 및 20dB 감쇠기 키트, 1.85mm 커넥터 포함, 70GHz로 특성화. 각 감쇠기의 일련 번호 및 S-매개변수를 포함합니다.

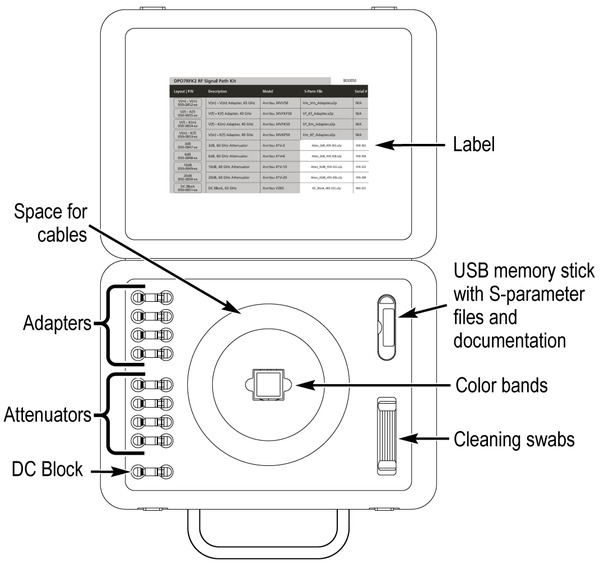

DPO7RFK2

DPO7RFK1의 내용물과 함께 1.85 및 2.92mm 고정기에 연결하기 위한 어댑터 4개와 DC 블록이 포함됩니다.

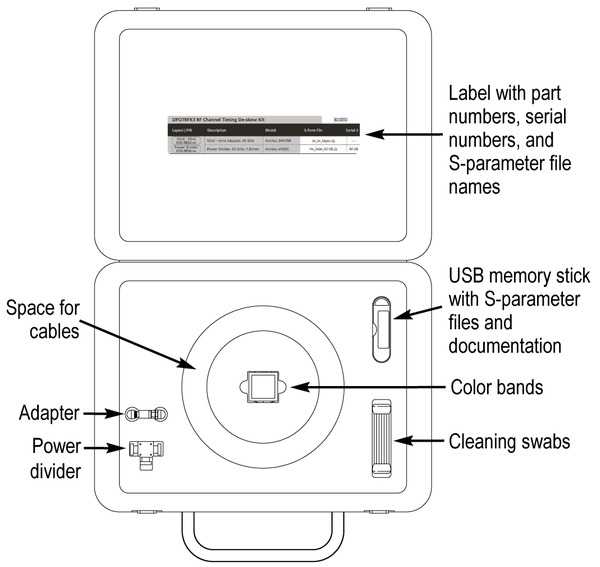

DPO7RFK3

RF 채널 타이밍 지연시간 보정 키트, 65GHz, 1.85mm. 키트에는 고성능 파워 디바이더 및 1.85mm 수-수 어댑터가 포함됩니다.

011-0187-00

어댑터, 1.85mm, 수-2.92mm, 암

050-3854-01

어댑터, 1.85mm, 암-2.92mm, 수. S-매개변수 데이터가 포함됩니다.

050-3851-00

DC 블록, 1.85mm, 수-암. S-매개변수 데이터가 포함됩니다.

174-6663-01

케이블, 2.92-2.92mm 케이블 쌍, 일자형, 1.5ps 위상 일치, 500mm, 40GHz

PMCABLE1M

위상 일치 케이블 쌍, 40GHz, 2.92mm, 수-수, 1m.

174-6978-00

케이블, 2.92-2.92mm 케이블 쌍, 일자형, 1.5ps 위상 일치, 2m, 40GHz

174-6664-01

케이블, SMA-SMA 케이블 쌍, 일자형, 1.5ps 위상 일치, 200mm, 20GHz

174-6665-01

케이블, SMA-SMA, 단일 케이블, 직각, 300mm, 20GHz

174-6666-01

케이블, SMA-SMA, 단일 케이블, 직각, 500mm, 20GHz

174-6667-01

케이블, SMA-SMA, 단일 케이블, 직각, 1.829m, 20GHz

174-6658-01

케이블, SMP-SMP 케이블 쌍, 직각, 2.5ps 위상 일치, 300mm, 20GHz

174-6659-01

케이블, SMP-SMP 케이블 쌍, 직각, 2.5ps 위상 일치, 1m, 20GHz

016-2095-xx

랙 마운트 키트

016-2102-xx

SSD 장착 키트(장비 랙마운트 트레이 전면)

077-0076-xx

서비스 설명서, 하드 드라이브에 pdf로 제공

016-2104-00

운송 케이스(탄소 섬유)

K4000

오실로스코프 카트

DPO7AFP

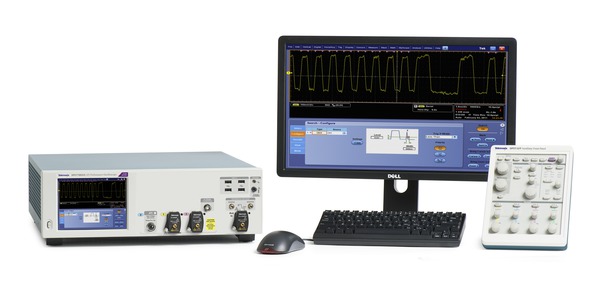

보조 전면 패널

DPO7USYNC 1M

1m UltraSync 케이블

DPO7USYNC 2M

2m UltraSync 케이블
