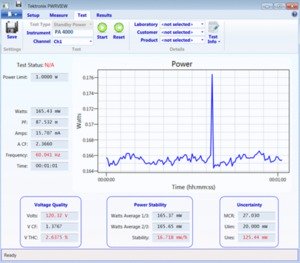

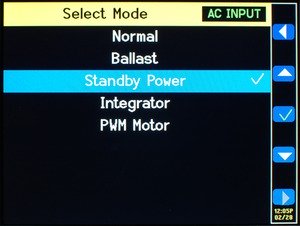

PA4000 전력 분석기 데이터 시트

규격

초당 1메가 샘플의 샘플링 속도로 1MHz에서 모든 측정을 수행했습니다.

측정 정확도 사양은 크레스트율 10까지 유효합니다.

권장 교정 간격은 1년입니다.

사용 가능한 측정 기능

VRMS - 전압 RMS	VDF - 전압 왜곡 인자
ARMS - 암페어 RMS	VTIF - 전압 전화기 영향 인자
WATT - 와트	ATHD - 암페어 총 고조파 왜곡
VA - 전압-암페어	ADF - 암페어 왜곡 인자
VAR - 전압-암페어 무효	ATIF – 암페어 전화기 영향 인자
FRQ - 주파수	VF – 기본 전압 rms
PF - 역률	AF – 기본 암페어(rms)
VPK+ - 전압 피크(+)	IMP - 임피던스
VPK- - 전압 피크(-)	RES - 저항
APK+ - 암페어 피크(+)	REA - 리액턴스
APK- - 암페어 피크(-)	HR – 적분기 시간
VDC – 전압 DC	WHR - 와트 시
ADC – 암페어 DC	VAH – VA 시
VRMN – 전압 정류 평균	VRH - VAr 시
ARMN – 암페어 정류 평균	AHR - 암페어 시
VCF – 전압 파고율	WAV – 평균 와트
ACF – 전류 파고율	PFAV – 평균 역률
VTHD – 전압 총 고조파 왜곡	CVAR – 보정 VArs

전압 및 전류 범위



전압 범위

2000V_peak, 1000V_peak, 500V_peak, 200V_peak, 100V_peak, 50V_peak, 20V_peak, 10V_peak, 5V_peak, 2V_peak

전류 범위(30A 션트)

200A_peak, 100A_peak, 50A_peak, 20A_peak, 10A_peak, 5A_peak, 2A_peak, 1A_peak, 0.5A_peak, 0.2A_peak, 0.1A_peak

전류 범위(1A 션트)

5A_peak, 2.5A_peak, 1.25A_peak, 0.5A_peak, 0.25A_peak, 0.125A_peak, 0.05A_peak, 0.025A_peak, 0.0125A_peak, 0.005A_peak, 0.0025A_peak

전류 범위(외부 션트)

3V_peak, 1.5V_peak, 0.75V_peak, 0.3V_peak, 0.15V_peak, 0.075V_peak, 0.03V_peak, 0.015V_peak, 0.0075V_peak, 0.003V_peak, 0.0015V_peak

측정 정밀도 - 전압 및 전류

전압 정밀도, V_RMS (45Hz - 850Hz) ¹

± 0.01%(판독치) ± 0.04%(범위)

전압 정밀도, V_RMS (10Hz - 45Hz, 850Hz - 1MHz)

± 0.05%(판독치) ± 0.05%(범위) ± (0.02*F)%(판독치) ± 0.02V(표준)

전압 정밀도, DC

± 0.05%(판독치) ± 0.1%(범위) ± 0.05V

전압 정밀도, V_rmn

± 0.2%(판독치) ± 0.1%(범위) ± 0.1V

커먼 모드 효과(typical)

1,000V, 60Hz

100V, 100kHz

전류 정밀도, A_RMS (45Hz - 850Hz) ¹

± 0.01%(판독치) ± 0.04%(범위)

전류 정밀도, V_RMS (10Hz - 45Hz, 850Hz - 1MHz)

± 0.05%(판독치) ± 0.05%(범위) ± (0.02*F)%(판독치) ± (20 µV/Z_ext)(표준)

전류 정밀도, DC

± 0.05%(판독치) ± 0.1%(범위) ± (50 µV/Z_ext)

전류 정밀도, A_rmn

± 0.2%(판독치) ± 0.1%(범위) ± (100µV/Z_ext)

¹ 이 사양은 다음 조건이 적용됩니다.

• Volts = 10V 이상(범위)
• 30A 션트 = 0.5A 이상(범위)
• 1A 션트 = 0.025A 이상(범위)
• 신호 > 30%(범위)
• 와트 정밀도 PF = 1

측정 정밀도 - 전력

와트 정밀도 (45 ~ 850Hz) ¹

± 0.02%(판독치) ± 0.06%(범위)

VA 정밀도 (45 ~ 850Hz) ¹

± 0.02%(판독치) ± 0.06%(범위)

VAR 정밀도

PF 정밀도

Cos θ -cos [θ± (Vh1 _ph.err± Ah1 _ph.err)] ± 0.001

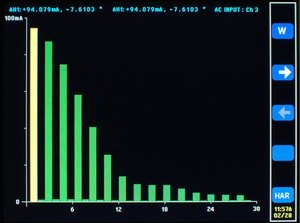

Measurement accuracy - Harmonic magnitude and phase ¹

전압 고조파(45Hz ~ 850Hz)(10Hz ~ 45Hz 및 850Hz ~ 1MHz에서 표준)

± 0.08%(판독치) ± 0.08%(범위) ± (0.02*F)%(판독치) ± 0.02V

전압 고조파 위상(45Hz ~ 850Hz)(10Hz ~ 45Hz 및 850Hz ~ 1MHz에서 표준)

± 0.025 ± [0.005*V_range/V_reading)] ± (0.1/V_range) ± (0.002*F)

전류 고조파(45Hz ~ 850Hz)(10Hz ~ 45Hz 및 850Hz ~ 1MHz에서 표준)

± 0.08%(판독치) ± 0.08%(범위) ± (0.02*F)%(판독치) ± (20µV/Z_ext)

전류 고조파 위상(45Hz ~ 850Hz)(10Hz ~ 45Hz 및 850Hz ~ 1MHz에서 표준)

± 0.025 ± [0.005*A_range/A_reading)] ± (0.001/A_range*Z_ext)) ± (0.002*F)

¹F는 kHz 단위로 측정된 주파수입니다. 고조파의 경우 F는 고조파 주파수를 나타냅니다.

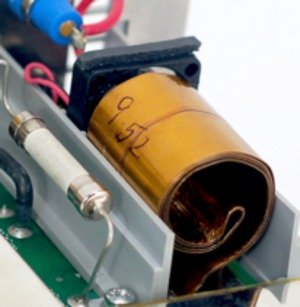

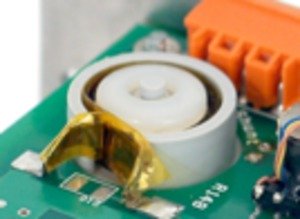

Z_ext는 션트 임피던스입니다(1A 션트의 경우 0.6Ω, 30A 션트의 경우 9.375mΩ). 측정된 파형은 사인파인 것으로 가정합니다.

교정 중의 측정 조건: 다른 설명이 없는 한 기기 장비 설정, V 및 I 입력에 사인파 적용, 준비 시간 30분, 온도 23°C±5°C

물리적 특성

크기

높이	13.2cm.	5.2in.
폭	42cm.	16.5in.
깊이	31cm.	12.5in.

무게

순 중량(리드 세트 제외)

8.8kg

19.5lb.

온도

보관	-20  ○ C to +60  ○ C
작동	0  ○ C ~ +40  ○ C

주문 정보

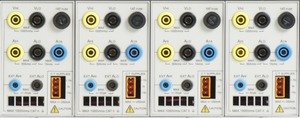

PA4000 모델

PA4000 주문 시 다음 옵션 중 하나를 선택해야 합니다.

옵션 1CH

입력 모듈 1개 설치됨

옵션 2CH

입력 모듈 2개 설치됨

옵션 3CH

입력 모듈 3개 설치됨

옵션 4CH

입력 모듈 4개 설치됨

기본 액세서리

계측기 옵션

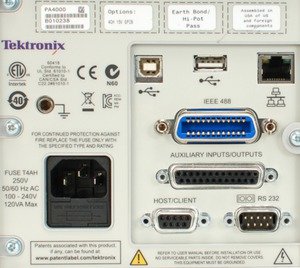

옵션 GPIB

GPIB 인터페이스

옵션 15V

외부 전류 변환기를 위한 전원 출력

언어 옵션

언어 옵션 없음 - 기본 제공 문서 CD에 영어, 프랑스어, 독일어, 스페인어, 일본어, 포르투갈어, 중국어 간체, 중국어 번체, 한국어 및 러시아어 사용자 설명서가 포함되어 있습니다.

전원 코드 옵션

옵션 A0

북미 전원 플러그(115V, 60Hz)

옵션 A1

전 유럽 전원 플러그(220V, 50Hz)

옵션 A2

영국 전원 플러그(240V, 50Hz)

옵션 A3

호주 전원 플러그(240V, 50Hz)

옵션 A4

북미 전원 플러그(240V, 50Hz)

옵션 A5

스위스 전원 플러그(220V, 50Hz)

옵션 A6

일본 전원 플러그(100V, 110/120V, 60Hz)

옵션 A10

중국 전원 플러그(50Hz)

옵션 A11

인도 전원 플러그(50Hz)

옵션 A12

브라질 전원 플러그(60Hz)

옵션 A99

전원 코드 없음

서비스 옵션

옵션 C3

교정 서비스 3년

옵션 C5

교정 서비스 5년

옵션 D1

교정 데이터 보고서

옵션 D3

교정 데이터 보고서 3년(옵션 C3 포함)

옵션 D5

교정 데이터 보고서 5년(옵션 C5 포함)

옵션 G3

컴플리트 케어 3년(대체품, 예약 교정 등 포함)

옵션 G5

컴플리트 케어 5년(대체품, 예약 교정 등 포함)

권장 액세서리

CT-60-S

고정 코어 전류 변환기, 고정밀도, 최대 60A

CT-200-S

고정 코어 전류 변환기, 고정밀도, 최대 200A

CT-400-S

고정 코어 전류 변환기, 고정밀도, 최대 400A

CT-1000-S

고정 코어 전류 변환기, 고정밀도, 최대 1,000A

CT-100-M

고정 코어 전류 변환기, 홀 효과(Hall effect), 최대 100A

CT-200-M

고정 코어 전류 변환기, 홀 효과(Hall effect), 최대 200A

CT-500-M

고정 코어 전류 변환기, 홀 효과(Hall effect), 최대 500A

CT-1000-M

고정 코어 전류 변환기, 홀 효과(Hall effect), 최대 1,000A

CL200

전류 클램프, 1A ~ 200A, 텍트로닉스 전력 분석기용

CL1200

전류 클램프, 0.1A ~ 1,200A, 텍트로닉스 전력 분석기용

PA-LEADSET

텍트로닉스 전력 분석기 교체용 리드 세트(1채널 리드 세트)

자세한 설명은 액세서리 데이터 시트 55W-29381-0을 참조하십시오.
