MSO2000B 시리즈, DPO2000B 시리즈 데이터 시트

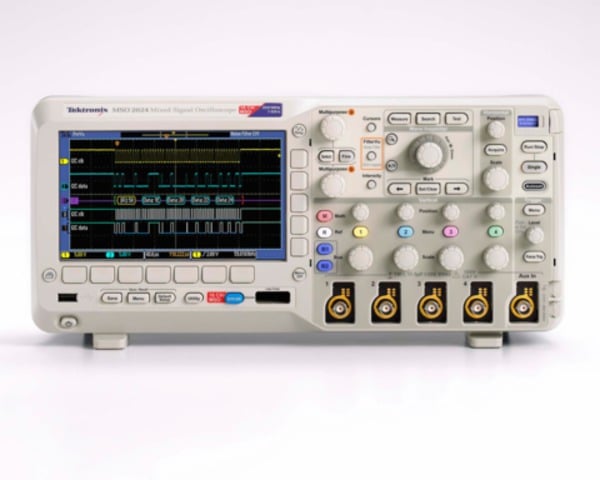

MSO/DPO2000B 혼합 신호 오실로스코프 시리즈는 최대 200MHz의 대역폭과 최대 1GS/s의 샘플링 속도를 통해 합리적인 가격으로 고급 디버그 기능을 제공합니다. 최대 20개의 채널로 아날로그 및 디지털 신호를 분석하므로 복잡한 설계에서 빠르게 문제를 찾고 진단할 수 있습니다. MSO/DPO2000B는 모든 채널에서 1메가포인트의 깊은 레코드 길이를 제공하여 정밀한 타이밍 해상도를 유지하면서 신호 활동의 긴 창을 캡처할 수 있습니다.

주요 성능 사양

주요 특징

Wave Inspector^® 컨트롤을 사용하면 파형 데이터를 간편하게 탐색하고 검색을 자동화할 수 있음
FilterVu™ 가변 로우 패스 필터(low-pass filter)로 원하지 않는 신호 노이즈를 제거하면서 고주파수 이벤트를 캡처할 수 있음
간단한 파형 분석을 위한 29개의 자동 측정 및 FFT 분석
자동 스케일 및 단위를 위한 활성, 디퍼런셜 및 전류 프로브를 지원하는 TekVPI^® 프로브 인터페이스
7인치(180mm) 와이드스크린 TFT-LCD 컬러 디스플레이
높이 134mm(5.3인치) 및 무게 3.6kg(7파운드 14온스)으로 점유 면적이 작고 가벼움
5년 보증

연결성

쉽고 빠르게 데이터를 저장할 수 있는 전면 패널의 USB 2.0 호스트 포트
후면 패널에 USB 2.0 장치 포트가 있어서 PC 연결이 더욱 쉽고, PictBridge^® 호환 프린터로 바로 인쇄할 수 있음
네트워크 연결용 10/100 이더넷 포트(옵션)와 비디오 출력 포트가 있어서 오실로스코프의 표시 내용을 모니터나 프로젝터로 내보낼 수 있음

시리얼 트리거링 및 분석(옵션)

I²C, SPI, CAN, LIN 및 RS-232/422/485/UART에 대한 자동화된 시리얼 트리거링, 디코드 및 검색 옵션

혼합 신호 설계를 디버깅할 수 있는 풍부한 기능의 도구

신속한 파형 탐색, 시리얼 및 병렬 버스 분석 자동화를 위한 Wave Inspector^®컨트롤 등 기능이 풍부한 도구로 복잡한 설계를 빠르고 간단하게 디버깅할 수 있습니다.

포괄적인 기능으로 모든 디버깅 단계의 속도 상승

MSO/DPO2000B 시리즈가 제공하는 견고한 기능 세트를 사용하면 이상을 빠르게 발견하고 캡처하는 것에서 해당 이벤트에 대한 파형 레코드를 찾고 특성과 장치의 동작을 분석하는 데 이르기까지 설계 디버깅의 모든 단계를 더욱 빠르게 처리할 수 있습니다.

발견

시스템 문제를 디버그하려면 우선 어떤 문제인지를 파악해야 합니다. 모든 설계 엔지니어들이 이 문제점을 찾는 데 시간을 소비합니다. 적절한 디버그 도구가 없다면 이는 시간 소모적인 힘겨운 작업이 됩니다.

MSO/DPO2000B 시리즈는 업계에서 가장 완성도 높은 신호 시각화 기능을 통해 장치의 실제 작동을 빠르게 파악하도록 지원합니다. 5,000wfm/s의 빠른 파형 캡처 속도로 글리치(glitch)와 기타 간헐적인 일시적 이상 현상을 신속하게 발견할 수 있어서 장치 오류의 실체를 알아낼 수 있습니다. 디지털 포스퍼 화면에 밝기 그레이딩이 포함되어 있으므로 더 자주 발생하는 신호의 영역을 밝게 표시하여 신호 활동의 기록을 보고 이상 현상이 얼마나 자주 발생하는지 시각적으로 확인할 수 있습니다.

발견 – 5,000wfm/s의 파형 캡처 속도 덕분에 식별하기 어려운 글리치(glitch) 및 기타 간헐적인 이벤트를 캡처할 가능성이 높아집니다.

캡처

장치의 오류를 발견한 후에, 다음 단계로 관심 있는 이벤트를 캡처하여 근본 원인을 식별해야 합니다.

MSO/DPO2000B 시리즈는 런트, 로직, 펄스 폭/글리치(glitch), 타임아웃, 셋업 앤 홀드 위반, 시리얼 패킷 및 병렬 데이터를 포함한 완전한 트리거 세트를 제공하므로 이벤트를 빠르게 찾을 수 있습니다. 최대 1메가포인트의 레코드 길이까지 관심 있는 이벤트를 많이 캡처할 수 있습니다. 단일 획득으로 수천 개의 시리얼 패킷까지 캡처하여 심화 분석할 수 있으며 세밀한 신호 정보로 확대할 수 있도록 높은 해상도를 유지할 수 있습니다.

MSO/DPO2000B 시리즈는 특정 패킷 내용에 대한 트리거에서 여러 데이터 형식의 자동 디코드에 이르기까지 광범위한 시리얼 버스를 통합 지원합니다. 여기에는 I²C, SPI, CAN, LIN 및 RS-232/422/485/UART가 포함됩니다. 시리얼 및/또는 병렬 버스를 최대 2개까지 동시에 디코딩할 수 있는 기능을 통해 시스템 차원의 문제를 빠르게 파악할 수 있습니다.

복잡한 내장 시스템에서 시스템 차원의 상호 작용 문제 해결을 더욱 효율적으로 지원하기 위해 MSO2000B 시리즈는 아날로그 채널 외에 디지털 채널을 16개 더 제공합니다. 디지털 채널이 오실로스코프와 완전하게 통합되어 있기 때문에 모든 입력 채널에서 트리거할 수 있고 자동으로 모든 아날로그, 디지털, 시리얼 및 RF 신호와 시간의 상관(time-correlate) 관계를 파악할 수 있습니다.

캡처 - RS-232 버스를 지나는 특정 전송 데이터 패킷에서의 트리거입니다. 특정 시리얼 패킷 내용 트리거 등의 완전한 트리거 세트를 통해 관심 있는 이벤트를 빠르게 캡처할 수 있습니다.

검색

긴 파형 레코드에서 관심 있는 이벤트를 찾는 일은 올바른 검색 도구가 없다면 시간 소모적인 작업이 될 수 있습니다. 최신 시스템의 레코드 길이가 백만 데이터 포인터가 넘는 상황에서는 이벤트를 찾기 위해 수천 개의 신호 활동 화면을 스크롤해야 할 수 있습니다.

MSO/DPO2000B 시리즈는 혁신적인 Wave Inspector^®컨트롤을 통해 업계에서 가장 포괄적인 검색 및 파형 탐색 기능을 제공합니다. 또한 레코드 패닝과 확대/축소를 더욱 신속하게 제어할 수 있습니다. 고유한 포스 피드백(force-feedback) 시스템으로 몇 초 만에 레코드의 한 쪽 끝에서 다른 끝으로 이동할 수 있습니다. 나중에 참조할 위치를 표시하여 자세히 조사하고 정의한 기준을 사용해 레코드를 자동으로 검색할 수 있습니다. Wave Inspector를 사용하면 아날로그, 디지털 및 시리얼 버스 데이터를 포함한 모든 레코드를 즉시 검색할 수 있습니다. 그 과정에서 사용자가 정의한 이벤트가 발생할 때마다 자동으로 표시되어 사용자가 이벤트 사이에서 빠르게 이동할 수 있습니다.

검색 – Wave Inspector의 주소 값 50 검색 결과를 표시하는 I²C 디코드입니다. Wave Inspector 컨트롤은 가장 효율적으로 파형 데이터를 보고 탐색할 수 있도록 지원합니다.

분석

프로토타입의 성능이 시뮬레이션과 일치하고 프로젝트의 설계 목적에 부합하는지 확인하려면 동작을 분석해야 합니다. 상승 시간 및 펄스 폭에 대한 간단한 확인에서 정밀한 전력 손실 분석 및 노이즈 소스 탐색에 이르기까지 작업의 범위가 다양합니다.

MSO/DPO2000B 시리즈는 파형 및 화면 기반 커서, 29개의 자동화된 측정, FFT 분석 등이 포함된 포괄적인 통합 분석 도구 세트를 제공합니다. 시리얼 버스 분석을 위한 전문 애플리케이션 지원도 제공됩니다.

분석 - 펄스형 신호의 FFT 분석. 포괄적인 통합 분석 도구 세트를 이용하면 설계 성능을 더욱 빠르게 확인할 수 있습니다.

Wave Inspector® 탐색 및 검색

1메가포인트의 레코드 길이는 수천 개의 정보 화면을 나타냅니다. MSO/DPO2000B 시리즈에서 제공하는 업계 최고의 탐색 및 검색 도구인 Wave Inspector를 사용하여 몇 초만에 이벤트를 검색해서 찾을 수 있습니다.

Wave Inspector에는 다음과 같은 혁신적인 컨트롤이 있습니다.

줌/팬

줌 및 팬 전용으로 제공되는 2계층 전면 패널 컨트롤을 사용하여 줌 및 팬을 직관적으로 제어할 수 있습니다. 내부 컨트롤을 이용해 줌 계수(또는 줌 스케일)를 조정할 수 있습니다. 내부 컨트롤을 시계 방향으로 돌리면 줌이 활성화되어 줌 계수가 점점 높아지고 시계 반대 방향으로 돌리면 줌 계수가 낮아져 결국에는 줌이 꺼집니다. 더 이상 여러 메뉴를 탐색하여 줌 보기를 조정할 필요가 없습니다. 외부 컨트롤 팬을 사용하면 파형 전체에서 줌 상자를 이동하여 신속하게 원하는 부분으로 이동할 수 있습니다. 또한 외부 컨트롤은 포스 피드백(force-feedback)을 사용하여 파형에서 이동할 속도를 결정합니다. 외부 컨트롤을 많이 돌리면 돌릴수록 줌 상자가 더 빠르게 이동합니다. 컨트롤을 다른 방향으로 돌려서 이동 방향을 간단하게 변경할 수 있습니다.

재생/일시 중지

이상 신호 또는 보고 싶은 이벤트를 보는 동안 전면 패널의 재생/일시 중지 전용 버튼을 사용해 화면에서 파형을 자동으로 스크롤할 수 있습니다. 직관적인 팬 컨트롤을 사용하여 재생 속도와 방향을 제어할 수 있습니다. 즉, 컨트롤을 많이 돌릴수록 파형 스크롤 속도가 빨라지고, 컨트롤을 다른 방향으로 돌려서 간단하게 방향을 바꿀 수 있습니다.

Wave Inspector 컨트롤은 이전과 비교하여 가장 효율적으로 파형 데이터를 보고, 탐색하고, 분석할 수 있도록 지원합니다. 외부 팬 컨트롤(1)을 돌려서 1메가포인트 레코드를 압축합니다. 시작부터 완료까지 몇 초 이내에 완료합니다. 보고 싶은 신호를 더 자세히 살펴보고 싶으면 내부 줌 컨트롤(2)을 돌리기만 하면 됩니다.

사용자 표시

전면 패널의 표시 설정 버튼을 눌러 파형에 하나 이상의 표시를 할 수 있습니다. 전면 패널의 이전(←) 및 다음(→) 버튼을 눌러 간단하게 표시를 탐색할 수 있습니다.

표시 검색

검색 버튼을 사용하면 자동으로 장시간의 획득을 검색하여 사용자 정의 이벤트를 찾을 수 있습니다. 발생한 모든 이벤트가 검색 표시로 강조 표시되므로 전면 패널의 이전(←) 및 다음(→) 버튼을 사용하여 간편하게 이벤트를 탐색할 수 있습니다. 검색 유형으로는 에지, 펄스 폭/글리치(glitch), 런트, 로직, 셋업 앤 홀드, 상승/하강 시간, 병렬 버스와 I²C, SPI, CAN, LIN 및 RS-232/422/485/UART 패킷 내용이 있습니다.

검색 단계 1: 찾고 싶은 항목을 확인합니다.

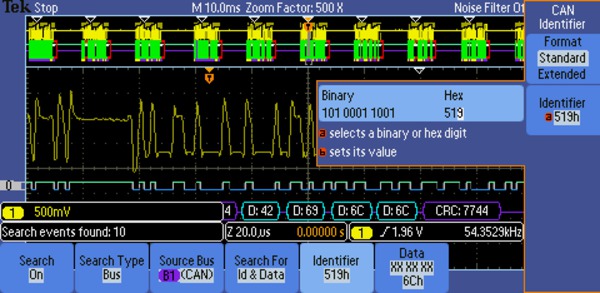

검색 단계 2: Wave Inspector가 자동으로 레코드를 검색하여 속이 비어 있는 흰색 삼각형으로 각 이벤트를 표시합니다. 그러면 사용자는 이전 및 다음 버튼을 사용하여 한 이벤트에서 다음 이벤트로 이동할 수 있습니다.

디지털 포스퍼 기술

MSO/DPO2000B 시리즈의 디지털 포스퍼 기술을 사용하면 장치의 실제 작동을 빠르게 파악할 수 있습니다. 파형 캡처 속도가 5,000wfm/s이라는 것은 주로 디지털 시스템에서 발생하는 런트 펄스, 글리치(glitch), 타이밍 문제 등의 간헐적으로 나타나는 비정상적인 문제를 신속하게 파악할 수 있다는 의미입니다.

파형이 서로 중첩되고 보다 자주 발생하는 파형 포인트가 강조됩니다. 따라서 시간이 지날수록 발생 횟수가 점점 많아지거나 간헐적으로 나타나는 이상 현상의 경우 시간이 지날수록 발생 횟수가 점점 적어지는 이벤트를 신속하게 강조 표시합니다.

MSO/DPO2000B 시리즈를 사용하면 무한 지속(infinite persistence) 또는 변수 지속(variable persistence)을 선택하여 이전 파형 획득이 화면에 표시되는 시간을 결정할 수 있습니다. 이를 통해 파형 이상이 발생하는 빈도를 알 수 있습니다.

디지털 포스퍼 기술은 MSO/DPO2000B 시리즈에서 5,000wfm/s의 파형 캡처 속도와 실시간 밝기 그레이딩을 지원합니다.

혼합 신호 디자인 및 분석(MSO 시리즈)

MSO2000B 시리즈 혼합 신호 오실로스코프는 16개의 디지털 채널을 제공합니다. 디지털 채널은 오실로스코프의 사용자 인터페이스와 긴밀하게 통합되어 있으므로 운영이 간편하고 혼합 신호 문제를 쉽게 해결할 수 있습니다.

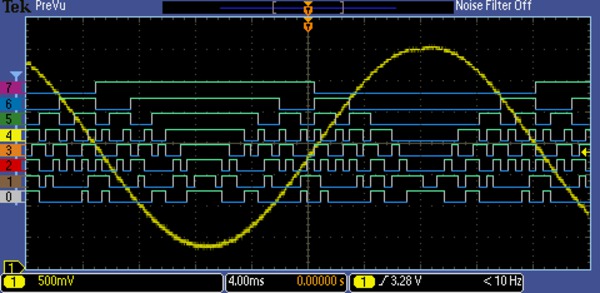

MSO 시리즈는 16개의 통합 디지털 채널을 제공하므로 시간별로 연결된 아날로그 및 디지털 신호를 분석할 수 있습니다.

컬러 코드 기반 디지털 파형 표시

MSO2000B 시리즈는 디지털 파형을 보는 방식을 획기적으로 바꾸었습니다. 로직 분석기와 혼합 신호 오실로스코프에서 공통적으로 확인되는 문제는 모든 화면에서 디지털 트레이스(trace)가 평평하게 보일 정도로 먼 거리에서 확대할 때 데이터가 1인지 아니면 0인지 알아 보기가 어렵다는 것입니다. MSO2000B 시리즈는 1을 녹색으로, 0을 파란색으로 표시하는 컬러 코드 기반 디지털 트레이스(trace)를 제공합니다.

컬러 코드 기반 디지털 파형 표시를 사용하면 디지털 채널을 화면에 배치하기만 하면 그룹이 생성되므로 디지털 채널을 하나의 그룹으로 이동할 수 있습니다. 8개 채널의 각 포드에 임계 값을 설정하여 최대 2개의 로직 제품군을 지원할 수 있습니다.

흰색 에지는 더 높은 샘플링 속도에서 획득하여 추가 정보를 볼 수 있다는 의미입니다.

시스템에서 여러 변이(Transition)를 감지하면 MSO2000B 시리즈의 다중 변이(Transition) 감지 하드웨어가 디스플레이에 흰색 에지를 표시합니다. 다음 획득 시 샘플링 속도가 증가하면 이전 설정에서 획득할 수 있던 것보다 더 높은 주파수의 정보를 표시하므로 시각 알림으로 사용할 수 있습니다.

MSO2000B 시리즈에서는 디지털 파형을 그룹화하고 USB 키보드를 사용하여 파형 레이블을 입력할 수 있어 채널 설정이 단순화됩니다. 디지털 파형을 서로 옆에 배치하기만 하면 그룹이 형성됩니다. 그룹이 형성되면 해당 그룹에 포함된 모든 채널을 한꺼번에 배치할 수 있습니다. 따라서 채널을 개별적으로 배치할 때 통상적으로 소요되는 설정 시간이 크게 줄어듭니다.

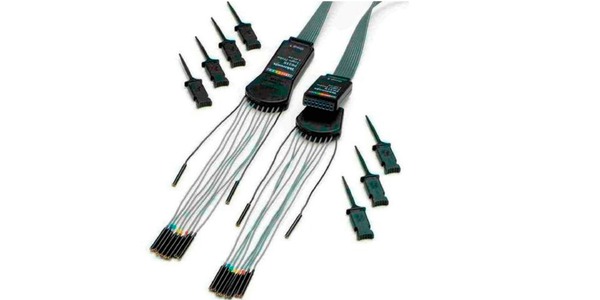

P6316 MSO 프로브

이 고유한 프로브 디자인에는 2개의 8채널 포드가 있어 DUT(device-under-test)에 간편하게 연결할 수 있습니다. 사각형 핀에 연결하면 P6316을 10번째 인치 중심에 일정하게 배치된 8×2 사각형 핀 헤더에 연결할 수 있습니다. 더욱 융통성 있게 연결해야 하는 경우 포함된 플라잉 리드 세트(flying lead set)와 그래버(grabber)를 사용하여 표면 마운트 장치 또는 테스트 포인트까지 클리핑할 수 있습니다. P6316은 입력 임피던스가 101kΩ에서 8pF의 용량 부하만 적용하는 뛰어난 전기 특성을 제공합니다.

P6316 MSO 프로브는 간단하게 장치를 연결할 수 있는 2개의 8채널 포드를 제공합니다.

FilterVu™ 가변 로우 패스 필터(low-pass filter)

오실로스코프의 대역폭 필터가 20MHz로 제한되어 불편하지 않으셨습니까? FilterVu를 켜고 수시로 변하는 로우 패스 노이즈 필터를 조정하십시오. 수시로 변하는 다른 로우 패스 필터(low-pass filter)와 달리 FilterVu는 오실로스코프의 전체 대역폭까지 글리치(glitch)와 기타 신호 세부 사항을 포착하는 동시에 신호에서 원하지 않는 노이즈를 필터링합니다. FilterVu는 필터링할 수 있는 파형(포그라운드 파형)과 글리치(glitch) 캡처 파형(백그라운드 파형) 두 가지를 표시하여 이 작업을 수행합니다.

필터링된 파형에서는 가변 로우 패스 필터(low-pass filter)를 사용하여 노이즈를 차단함으로써 좀 더 깨끗한 파형을 생성하므로 신호 에지와 진폭 레벨을 더욱 정확하게 찾을 수 있습니다. 그 결과 커서 측정의 신뢰도가 향상되고 중요한 신호 특성을 더 구체적으로 기록할 수 있습니다. 노이즈 필터를 사용 가능한 가장 낮은 노이즈 차단 주파수로 조정하면 오실로스코프의 앨리어싱을 유발할 수 있는 1% 이하의 고주파수 성분만 필터를 통과하게 됩니다.

글리치(glitch) 캡처 파형에서는 신호의 세부 정보를 오실로스코프의 전체 대역폭까지 표시하며, 오실로스코프에서는 피크 검출 최소/최대 샘플링을 사용하여 5ns 정도로 폭이 좁은 펄스를 포착합니다. 따라서 글리치(glitch) 또는 기타 고주파수 이벤트가 예기치 않게 누락되는 것을 방지할 수 있습니다.

FilterVu는 반복 이벤트, 반복되지 않는 이벤트 및 싱글 샷 이벤트에 적합합니다.

DAC 신호 출력 - FilterVu™가 5.5kHz 이상의 주파수를 모두 제거하고 DAC의 단계를 포그라운드 트레이스(trace)(노란색)으로 노이즈 없이 선명하게 표시합니다. 또한 FilterVu는 오실로스코프의 전체 대역폭까지 고주파수 글리치(glitch)를 캡처하여 백그라운드 트레이스(trace)(주황색)으로 표시합니다.

시리얼 트리거링 및 분석(옵션)

시리얼 버스에서 단일 신호에 주소, 컨트롤, 데이터 및 클럭 정보가 포함되는 경우가 자주 있습니다. 그렇기 때문에 원하는 이벤트를 분리하기가 어렵습니다. 시리얼 버스를 디버깅하는 견고한 도구 세트를 사용하여 버스 이벤트와 조건에서 트리거, 디코드 및 검색을 자동으로 수행할 수 있습니다. 옵션 시리얼 프로토콜 트리거링 및 분석 기능은 30일 사용 데모 버전에서 무료로 제공됩니다. 이 무료 데모 버전 기간은 처음으로 장비 전원을 켜면 자동으로 시작됩니다.

시리얼 트리거링

일반적으로 사용되는 I²C, SPI, CAN, LIN 및 RS-232/422/485/UART 등의 시리얼 인터페이스에서 패킷 시작, 특정 주소, 특정 데이터 내용, 고유 식별자( Identifier) 등의 패킷 내용을 트리거할 수 있습니다.

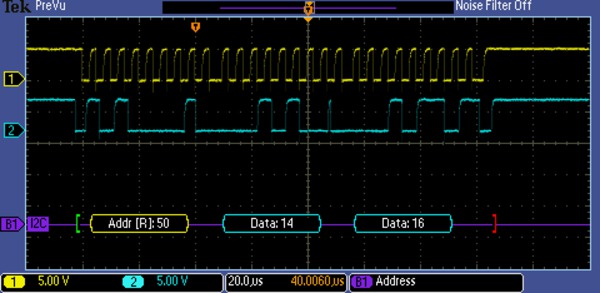

I²C 버스를 지나는 특정 데이터 패킷에서의 트리거입니다. 노란색 파형은 클럭, 파란색 파형은 데이터입니다. 버스 파형은 Start, Address, Read/Write, Data 및 Stop을 포함하여 디코드된 패킷 내용을 제공합니다.

버스 디스플레이

버스를 구성하는 클럭, 데이터 및 칩 사용과 같은 개별 신호에 대한 자세한 통합 보기를 제공합니다. 이 보기를 사용하면 쉽게 패킷의 시작 및 끝 위치를 식별하고 주소, 데이터, 식별자( Identifier), CRC 등의 하위 패킷 요소를 식별할 수 있습니다.

버스 디코딩

파형을 눈으로 검사하면서 클럭 수를 세어서 각 비트가 1인지 0인지 확인하고, 비트를 바이트로 결합하고, 16진수 값을 결정해야 하는 어려운 작업은 오실로스코프가 알아서 처리합니다! 버스를 설정해 놓기만 하면 MSO/DPO2000B 시리즈가 버스의 각 패킷을 디코드하여 값을 버스 파형에 16진수, 2진수, 10진수(LIN만 해당) 또는 ASCII(RS-232/422/485/UART만 해당)로 표시합니다.

이벤트 표

버스 파형에 직접 디코드된 패킷 데이터 외에도 소프트웨어 목록과 매우 유사한 표 보기로 캡처된 모든 패킷을 볼 수 있습니다. 패킷에 시간이 표시되며 주소, 데이터 등의 각 구성 요소에 대한 열에 패킷을 연속으로 나열합니다.

장시간의 획득에서 모든 CAN 패킷의 디코드된 식별자( Identifier), DLC, DATA 및 CRC를 표시하는 이벤트 표입니다.

검색

시리얼 트리거링은 관심 있는 이벤트를 분리할 때 매우 유용합니다. 그렇지만 이벤트를 캡처한 후 주변 데이터를 분석해야 하면 어떻게 하시겠습니까? 과거에는 사용자가 직접 파형을 스크롤하여 비트를 세고 변환하면서 이벤트의 원인을 찾아야 했습니다. 하지만 이제는 MSO/DPO2000B 시리즈를 사용하여 시리얼 패킷 내용 등 사용자 정의 기준에 대해 획득한 데이터를 오실로스코프가 자동으로 검색하도록 할 수 있습니다. 발생한 각 이벤트는 검색 표시로 강조 표시됩니다. 전면 패널의 이전(←) 및 다음(→) 버튼을 눌러 신속하게 표시를 탐색할 수 있습니다.

작업을 간편하게 할 수 있도록 설계

MSO/DPO2000B 시리즈는 작업을 보다 간편하게 할 수 있도록 설계되었습니다. 선명한 와이드스크린에 긴 시간 창이 표시됩니다. 전면 패널의 전용 컨트롤은 작업을 간소화합니다. 전면 패널에 있는 1개의 USB 호스트 포트를 사용하면 간단하게 스크린샷, 장비 설정 및 파형 데이터를 메모리 스틱으로 전송할 수 있습니다.

선명한 와이드스크린 디스플레이

MSO/DPO2000B 시리즈에는 7인치(180mm) 와이드스크린 TFT-LCD 디스플레이가 탑재되어 있어 복잡한 신호 정보를 자세히 볼 수 있습니다.

전면 패널의 전용 컨트롤

채널별 수직 컨트롤을 사용하여 간단하고 직관적으로 작업할 수 있습니다. 하나의 수직 컨트롤 세트로 4개의 채널 모두를 작업할 필요가 없습니다.

연결성

전면 패널에 있는1개의 USB 호스트 포트를 사용하면 간단하게 스크린샷, 장비 설정 및 파형 데이터를 USB 드라이브로 전송할 수 있습니다. 후면 패널에는 PC에서 원격으로 오실로스코프를 제어하거나 USB 키보드를 연결할 수 있는 1개의 USB 장치 포트가 있습니다. USB 장치 포트를 사용하여 PictBridge^®호환 프린터로 바로 인쇄할 수도 있습니다. 10/100 이더넷 포트(옵션)를 사용하여 네트워크에 간단하게 연결할 수 있고 비디오 출력 포트(옵션)를 사용하여 오실로스코프 화면을 외부 모니터 또는 프로젝터에 표시할 수 있습니다.

소형 폼팩터(form factor)

MSO/DPO2000B 시리즈는 두께가 134mm(5.3인치)에 불과한 소형 휴대용 폼 팩터를 사용하므로 실험실 사이에서 쉽게 이동할 수 있으며 테스트 벤치 공간을 절약할 수 있습니다.

MSO/DPO2000B 시리즈 소형 폼팩터(form factor)로 벤치 또는 데스크톱 공간을 절약할 수 있습니다.

TekVPI® 프로브 인터페이스

TekVPI 프로브 인터페이스는 간편한 프로빙 사용법의 표준을 제시합니다. TekVPI 프로브는 보정 박스 자체에 상태 표시기 및 컨트롤과 프로브 메뉴 버튼이 있습니다. 이 버튼을 누르면 오실로스코프 화면에 모든 프로브 관련 설정 및 컨트롤이 표시되는 프로브 메뉴를 불러오게 됩니다. USB, GPIB 또는 이더넷을 통해 TekVPI 프로브를 원격으로 제어할 수 있으므로 ATE 환경에서 다양한 용도로 사용할 수 있는 솔루션입니다.

TekVPI 프로브 인터페이스를 사용하면 프로브를 간단하게 오실로스코프에 연결할 수 있습니다.

확장 분석

MSO/DPO2000B 시리즈 오실로스코프의 USB 케이블을 PC에 연결하면 간단하게 데이터를 획득하고 측정할 수 있습니다. 각 오실로스코프마다 주요 소프트웨어 애플리케이션인 OpenChoice^®Desktop, Microsoft Excel 및 Word 도구 모음이 포함되어 있으므로 쉽고 빠르게 Windows PC와 직접 통신할 수 있습니다.

간단한 작업의 경우 함께 제공되는 OpenChoice Desktop을 사용하면 USB, GPIB 또는 LAN을 통해 쉽고 빠르게 오실로스코프와 PC 간에 통신하고 설정, 파형 및 화면 이미지를 전송할 수 있으므로 작업이 간편해집니다.

OpenChoice^®Desktop 소프트웨어는 오실로스코프와 PC를 원활하게 연결합니다.

사양

달리 명시하지 않는 한 모든 사양은 보증됩니다. 달리 명시하지 않는 한 모든 사양은 모든 모델에 적용됩니다.

모델 개요

	MSO2002B 및 DPO2002B	MSO2004B 및 DPO2004B	MSO2012B 및 DPO2012B	MSO2014B 및 DPO2014B	MSO2022B 및 DPO2022B	MSO2024B 및 DPO2024B
아날로그 채널	2	4	2	4	2	4
대역폭¹	70MHz	70MHz	100MHz	100MHz	200MHz	200MHz
상승 시간	5ns	5ns	3.5ns	3.5ns	2.1ns	2.1ns
샘플 속도	1GS/s	1GS/s	1GS/s	1GS/s	1GS/s	1GS/s
레코드 길이	1M 포인트	1M 포인트	1M 포인트	1M 포인트	1M 포인트	1M 포인트
디지털 채널	MSO 모델은 해당 DPO 모델에 16개의 디지털 채널을 추가

¹대역폭은 모든 모델에서 공통적으로 2mV/div에 20MHz입니다.

수직 시스템 아날로그 채널

수직 해상도: 8비트

채널 대 채널 분리

(모든 동일한 수직 스케일 설정의 두 채널)

MSO2002B, DPO2002B, MSO2004B, DPO2004B	MSO2012B, DPO2012B, MSO2014B, DPO2014B	MSO2022B, DPO2022B, MSO2024B, DPO2024B
≤70MHz에서 ≥100:1	≤100MHz에서 ≥100:1	≤200MHz에서 100:1

오프셋 범위

Volts/div 설정	오프셋 범위
Volts/div 설정	1MΩ 입력
2mV/div~200mV/div	±1V
>200mV/div~5V/div	±25V

수직 시스템 디지털 채널

입력 채널: 16개 디지털(D15에서 D0까지)

임계 값: 8채널 세트당 임계 값

한계값 선택: TTL, CMOS, ECL, PECL, 사용자 정의

사용자 정의 임계 값 범위: ±20V

한계값 정확도: ±[100mV + 한계값 설정의 3%]

최대 입력 전압: ±40V

입력 동적 범위: 80V_pk-pk(임계 값 설정에 따라 다름)

최소 전압 범위: 500mV_p-p

입력 저항: 101KΩ

프로브 부하: 8pF

수직 해상도: 1비트

수평 시스템 아날로그 채널

최고 샘플링 속도에서 캡처된 최대 기간(모든 채널): 1ms

타임 베이스 범위

200MHz 모델: 2ns~100s

70, 100MHz 모델: 4ns~100s

시간축 지연 시간 범위: -10 구간에서 5000s

채널 간 지연시간 보정(Deskew) 범위: ±100ns

타임 베이스 정확도: ≥1ms 간격일 경우 ±25ppm

수평 시스템 디지털 채널

최대 샘플링 속도(메인)

채널 D7~D0 중 하나를 사용하는 경우	채널 D8~D15 중 하나를 사용하는 경우
1GS/s(1ns 해상도)	500MS/s(2ns 해상도)

최대 레코드 길이(메인, 모든 채널): 1M 포인트

감지 가능한 최소 펄스 폭: 5ns

채널 간 지연 시간: 2ns(편의 사양)

트리거 시스템

트리거 모드: 자동, 일반 및 싱글

트리거 커플링: DC, 고주파 제거(감쇠 >85kHz), 저주파 제거(감쇠 <65kHz), 노이즈 제거(감도를 줄임)

트리거 홀드오프 범위: 20ns~8s

트리거 감도, 편의 사양

트리거 소스	감도
내부 DC 결합	DC~50MHz에서 0.4div >50MHz~100MHz일 때 0.6div >100MHz~200MHz일 때 0.8div
외부(보조 입력)	DC~100MHz에서 200mV, 1X 감쇠

트리거 레벨 범위

모든 입력 채널

화면의 중앙에서 ±4.92 구간

보조 입력(외부 트리거)

±6.25V, 1X 감쇠

±12.5V, 10X 감쇠

트리거 유형

에지: 모든 채널 또는 전면 패널 보조 입력에 포지티브 또는 네거티브 기울기가 있습니다. 커플링에는 DC, AC, 고주파 제거, 저주파 제거 및 노이즈 제거가 포함됩니다.
펄스 폭: 특정 기간을 기준으로 큼, 작음, 같음 또는 같지 않음에 해당하는 범위나 범위 안/밖의 포지티브 또는 네거티브 펄스 폭에서 트리거합니다.
런트: 첫 번째 임계를 교차한 후에, 두 번째 임계값에 교차하지 않은 펄스에서 트리거합니다.
로직: 채널의 로직 패턴이 false로 전환되거나 지정된 시간 동안 true를을 유지하는 경우 트리거합니다. 클럭 에지에서 패턴을 찾는 데 모든 입력을 클럭으로 사용할 수 있습니다. 높음, 낮음 또는 관계없음으로 정의된 모든 입력 채널에 대해 지정된 패턴(AND, NAND)입니다.
셋업 앤 홀드: 모든 아날로그 및 디지털 입력 채널에 나타나는 클럭과 데이터 사이의 셋업 시간 및 홀드 시간 모두를 위반할 경우에 트리거합니다.
상승/하강 시간: 지정된 시간보다 빠르거나 느린 펄스 에지 속도에서 트리거합니다. 기울기는 포지티브, 네거티브 중에 하나가 될 수 있습니다.
비디오: NTSC, PAL 및 SECAM 비디오 신호에서 모든 라인, 홀수, 짝수 또는 모든 필드를 트리거합니다.
I²C(옵션): I²C 버스에서 최대 3.4Mb/s까지 시작, 반복 시작, 정지, 누락된 승인, 어드레스(address)(7 또는 3.4비트), 데이터 또는 어드레스(address) 및 데이터에서 트리거합니다.
SPI(옵션): SPI 버스에서 최대 10.0Mb/s까지 SS, MOSI, MISO 또는 MOSI 및 MISO에서 트리거합니다.
RS-232/422/485/UART(옵션): Tx 시작 비트, Rx 시작 비트, Tx 패킷 끝, Rx 패킷 끝, Tx 데이터, Rx 데이터, Tx 패리티 오류 및 Rx 패리티 오류에서 10Mb/s까지 트리거합니다.
CAN(옵션): 시작 프레임, 프레임 유형(데이터, 원격, 오류, 오버로드), 식별자( Identifier)(표준 또는 확장), 데이터, 식별자( Identifier) 및 데이터, 끝 프레임, 누락된 승인, 1Mb/s까지 CAN 신호의 비트 스터핑 오류에서 트리거합니다. 데이터는 특정 데이터 값을 기준으로 이하, 작음, 같음, 큼, 이상, 같지 않음에 해당하는 범위에서 트리거하도록 세부 지정할 수 있습니다. 사용자가 조정 가능한 샘플 포인트는 기본적으로 50%로 설정됩니다.
LIN(옵션): 동기화, 식별자( Identifier), 데이터, ID 및 데이터, 해제 프레임, 대기 프레임 및 동기화, 패리티 또는 체크섬(checksum) 오류와 같은 오류에서 트리거합니다.
병렬(MSO 모델만 가능): 병렬 버스 데이터 값에서 트리거합니다.

획득 시스템

획득 모드

샘플: 샘플링된 값을 획득합니다.
피크 탐지: 최대 3.5ns와 같이 좁은 글리치(glitch)도 모두 스윕 속도로 캡처합니다.
평균화: 평균적으로 2~512개의 파형을 포함합니다.
롤: 40ms/div 이하의 스윕 속도로 화면 전체에 걸쳐 오른쪽에서 왼쪽으로 파형을 스크롤합니다.

파형 측정

커서: 파형 및 화면

자동 측정: 29개의 자동 측정이 한 화면에 4개까지 표시할 수 있습니다. 측정 항목은 다음과 같습니다. 기간, 주파수, 지연, 상승 시간, 하강 시간, 포지티브 듀티 사이클(Positive Duty Cycle), 네거티브 듀티 사이클(Negative Duty Cycle), 포지티브 펄스 폭(Positive Pulse Width), 네거티브 펄스 폭(Negative Pulse Width), 버스트 폭(Burst Width), 위상, 포지티브 오버슈트(Positive Overshoot), 네거티브 오버슈트(Negative Overshoot), 피크 대 피크, 진폭, 높음, 낮음, 최대, 최소, 평균, 사이클 평균, RMS, 사이클 RMS, 포지티브 펄스 수 계산(Positive Pulse Count), 네거티브 펄스 수 계산(Negative Pulse Count), 상승 에지 수 계산, 하강 에지 수 계산, 구역 및 사이클 구역

게이팅: 화면 또는 파형 커서 중 하나를 사용하여 측정할 획득 내에서 특정 발생을 분리합니다.

파형 연산

산술: 파형 더하기, 빼기, 곱하기

FFT: 스펙트럼 진폭 FFT 수직 스케일을 선형 RMS 또는 dBV RMS로 설정하고 FFT 창을 직각, 해밍, 해닝 또는 블랙맨-해리스로 설정합니다.

소프트웨어

OpenChoice® 데스크톱: USB 또는 LAN을 사용하여 Windows PC와 오실로스코프 사이의 빠르고 쉬운 통신을 지원합니다. 설정, 파형, 측정값 및 화면 이미지를 전송하고 저장합니다. 포함된 Word 및 Excel 도구 모음은 빠른 보고나 심화 분석을 위해 오실로스코프의 획득 데이터 및 화면 이미지를 Word 및 Excel에 자동 전송합니다.

IVI 드라이버: LabVIEW, LabWindows/CVI, Microsoft .NET 및 MATLAB과 같은 일반적인 애플리케이션을 위한 표준 장비 프로그래밍 인터페이스를 제공합니다.

e*Scope® 웹 기반 원격 제어: 표준 웹 브라우저를 사용하여 네트워크 연결을 통한 오실로스코프 제어를 지원합니다. 오실로스코프의 IP 어드레스 또는 네트워크 이름을 입력하면 브라우저에 웹 페이지가 표시됩니다. 웹 브라우저에서 바로 설정, 파형, 측정 및 화면 이미지를 전송하고 저장하거나 오실로스코프의 설정을 즉각 변경할 수 있습니다.

디스플레이 시스템

디스플레이 유형: 7인치(180mm) 와이드 형식 LCD TFT 컬러 디스플레이

디스플레이 해상도: 가로 480 × 세로 234픽셀(WQVGA)

파형 형태: 벡터, 점, 가변 잔상, 무한 잔상

눈금: 일반 모드, 점선 모드, 십자선 모드, 프레임 모드

형식: YT 및 XY

최대 파형 캡처 속도: 최대 5,000wfm/s.

입력/출력 포트

USB 2.0 고속 호스트 포트: USB 대용량 저장 장치, 프린터 및 키보드 지원. 후면 패널 포트 1개 및 전면 패널 포트 1개.

USB 2.0 고속 장치 포트: 후면 패널의 커넥터로 USBTMC 또는 GPIB(TEK-USB-488 포함)를 통해 오실로스코프 통신/제어 가능, 모든 PictBridge 호환 프린터로 직접 인쇄 가능

LAN 포트(이더넷): RJ-45 커넥터, 10/100BASE-T 지원(DPO2CONN 필요)

비디오 출력 포트: DB-15 암 커넥터로 외부 모니터 또는 프로젝터에 오실로스코프 화면을 표시하도록 연결합니다(DPO2CONN 필요).

보조 입력: 전면 패널 BNC 커넥터. 입력 임피던스는 1MΩ ±2%입니다. 최대 입력은 피크가 ≤±450V인 300V_RMS CAT II입니다.

프로브 보정기 출력 전압 및 주파수

전면 패널 핀

진폭: 5V
주파수: 1kHz

Kensington 스타일 잠금 장치: 후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결됩니다.

전원

전원 전압: 100~240V ±10%

전원 주파수

45~65Hz(90~264V)

360~440Hz(100~132V)

소비 전력: 최대 80W

TekVPI® 외부 전원 공급기(옵션)

출력 전압: 12V
출력 전류: 5A
소비 전력: 50W

물리적 특성

장비 치수

	mm	인치
높이	180	7.1
폭	377	14.9
깊이	134	5.3

무게

	kg	lb.
순 중량	3.6	7.9
운송	6.2	13.7

랙 마운트 구성: 4U

냉각 공간: 장비 왼쪽 측면 및 후면에 51mm(2인치)가 필요함

EMC, 환경 및 안전

온도

작동: 0ºC~+50ºC(+32ºF~122ºF)
비작동: -40ºC~+71ºC(-40ºF~160ºF)

습도

작동

고: 30ºC~50ºC, 5%~60% 상대 습도

저: 0ºC~30ºC, 5%~95% 상대 습도

비작동

고: 30ºC~55ºC, 5%~60% 상대 습도

저: 0ºC~30ºC, 5%~95% 상대 습도

고도

작동: 3,000미터(9,843피트)
비작동: 12,000미터(39,370피트)

랜덤 진동

작동: 0.31G_RMS, 5~500Hz, 축당 10분, 축 3개(총 30분)
비작동: 2.46G_RMS, 5~500Hz, 축당 10분, 축 3개(총 30분)

규정

전자파 적합성: EC Council 지침 2004/108/EC
안전: UL61010-1:2004; CAN/CSA-C22.2 No. 61010.1: 2004; EN61010-1:2001, 제품 안전을 위한 저전압 지침 2004/108/EC 준수.

주문 정보

MSO/DPO2000B 제품군

DPO2002B: 70MHz, 1GS/s, 1M 레코드 길이, 2채널 디지털 포스퍼 오실로스코프
DPO2004B: 70MHz, 1GS/s, 1M 레코드 길이, 4채널 디지털 포스퍼 오실로스코프
DPO2012B: 100MHz, 1GS/s, 1M 레코드 길이, 2채널 디지털 포스퍼 오실로스코프
DPO2014B: 100MHz, 1GS/s, 1M 레코드 길이, 4채널 디지털 포스퍼 오실로스코프
DPO2022B: 200MHz, 1GS/s, 1M 레코드 길이, 2채널 디지털 포스퍼 오실로스코프
DPO2024B: 200MHz, 1GS/s, 1M 레코드 길이, 4채널 디지털 포스퍼 오실로스코프
MSO2002B: 70MHz, 1GS/s, 1M 레코드 길이, 2+16채널 혼합 신호 오실로스코프
MSO2004B: 70MHz, 1GS/s, 1M 레코드 길이, 4+16채널 혼합 신호 오실로스코프
MSO2012B: 100MHz, 1GS/s, 1M 레코드 길이, 2+16채널 혼합 신호 오실로스코프
MSO2014B: 100MHz, 1GS/s, 1M 레코드 길이, 4+16채널 혼합 신호 오실로스코프
MSO2022B: 200MHz, 1GS/s, 1M 레코드 길이, 2+16채널 혼합 신호 오실로스코프
MSO2024B: 200MHz, 1GS/s, 1M 레코드 길이, 4+16채널 혼합 신호 오실로스코프

기본 액세서리

프로브

TPP0200: 100 및 200MHz 모델의 경우 200MHz, 10x 패시브 프로브(아날로그 채널당 1개)
TPP0100: 70MHz 모델의 경우 100MHz, 10x 패시브 프로브(아날로그 채널당 1개)
P6316(MSO 모델만 해당): 16채널 로직 프로브 및 액세서리 키트(장비당 1개)

액세서리

063-4472-xx: 매뉴얼 CD
016-2008-xx(MSO 모델만 해당): 액세서리 주머니
071-3078-xx: 설치 및 안전 매뉴얼
—: 전원 코드
—: OpenChoice^® Desktop 소프트웨어
—: ISO9001 품질 시스템 등록 및 NMI(National Metrology Institute) 소급을 기록한 교정 인증서

보증

프로브를 제외한 모든 공임과 부품의 보증 기간은 5년입니다.

애플리케이션 모듈

DPO2BND: DPO2AUTO, DPO2COMP, DPO2EMBD 애플리케이션 모듈을 포함하는 애플리케이션 번들 모듈 옵션입니다. 여러 시리얼 버스 디버그 및 분석 애플리케이션 모듈이 필요한 경우 비용을 절감합니다.
DPO2AUTO: 자동차 시리얼 트리거링 및 분석 모듈입니다. 신호의 디지털 보기, 버스 보기, 패킷 디코드, 검색 도구, 타임 스탬프 정보가 있는 패킷 디코드 표와 같은 분석 도구 및 CAN 버스 및 LIN 버스의 패킷 레벨 정보에서 트리거를 지원합니다.
DPO2COMP: 컴퓨터 시리얼 트리거링 및 분석 모듈입니다. 신호의 디지털 보기, 버스 보기, 패킷 디코드, 검색 도구, 타임 스탬프 정보가 있는 패킷 디코드 표와 같은 분석 도구 및 RS-232/422/485/UART 버스의 패킷 레벨 정보에서 트리거를 지원합니다.
DPO2EMBD: 임베디드 시리얼 트리거링 및 분석 모듈입니다. 신호의 디지털 보기, 버스 보기, 패킷 디코드, 검색 도구, 타임 스탬프 정보가 있는 패킷 디코드 표와 같은 분석 도구 및 I²C 및 SPI 버스의 패킷 레벨 정보에서 트리거를 지원합니다. 2-와이어 SPI 지원은 2채널 모델에서만 사용할 수 있습니다.

장비 옵션

전원 코드 및 플러그 옵션

주문할 때 전원 플러그 버전을 지정해 주십시오.

옵션 A0: 북미 전원 플러그(115V, 60Hz)
옵션 A1: 전 유럽 전원 플러그(220V, 50Hz)
옵션 A2: 영국 전원 플러그(240V, 50Hz)
옵션 A3: 호주 전원 플러그(240V, 50Hz)
옵션 A5: 스위스 전원 플러그(220V, 50Hz)
옵션 A6: 일본 전원 플러그(100V, 50/60Hz)
옵션 A10: 중국 전원 플러그(50Hz)
옵션 A11: 인도 전원 플러그(50Hz)
옵션 A12: 브라질 전원 플러그(60Hz)
옵션 A99: 전원 코드 없음

언어 옵션¹²

옵션 L0: 영문 설명서
옵션 L1: 프랑스어 설명서
옵션 L2: 이탈리아어 설명서
옵션 L3: 독일어 설명서
옵션 L4: 스페인어 설명서
옵션 L5: 일본어 설명서
옵션 L6: 포르투갈어 설명서
옵션 L7: 중국어 간체 설명서
옵션 L8: 중국어 번체 설명서
옵션 L9: 한국어 설명서
옵션 L10: 러시아어 설명서
옵션 L99: 설명서 없음

언어 옵션을 선택하면 선택 언어로 번역된 전면 패널 오버레이를 제공받으실 수 있습니다.

¹11개 언어로 제공되는 사용 매뉴얼(PDF)는 CD에서 사용하거나kr.tek.com/manual/downloads에서 다운로드할 수 있습니다. 사용 매뉴얼 인쇄본은 제공되지 않습니다.

²영어 옵션을 선택하면 장비의 전면 패널 레이블을 제공받으실 수 있습니다. 기타 언어 옵션을 선택하면 전면 패널 오버레이를 제공받으실 수 있습니다.

서비스 옵션

옵션 D1: 교정 데이터 보고서

권장 액세서리

프로브

텍트로닉스에서는 애플리케이션 사양에 적합한 100개 이상의 프로브를 제공합니다. 제공되는 프로브의 전체 목록은www.tek.com/probes를 참조하십시오.

ADA400A: 100X, 10X, 1X, 0.1X 하이 게인(high-gain) 차동 증폭기²¹
P5100A: 2.5kV, 500MHz, 100X 고전압 패시브 프로브
TAP1500: 1.5GHz TekVPI^® 액티브 전압 프로브 ²
TCP0020: 50MHz TekVPI^® 20암페어 AC/DC 전류 프로브²
TCP0030A: 120MHz TekVPI^® 30암페어 AC/DC 전류 프로브²
TCP0150: 20MHz TekVPI^® 150암페어 AC/DC 전류 프로브²
TCP2020: 50MHz 20암페어 AC/DC 전류 프로브
TCPA300/400: 전류 측정 시스템 증폭기 ³
TCP305A: TCPA300에서 사용할 수 있는 DC~50MHz 50암페어 전류 프로브
TCP404XL: TCPA400에서 사용할 수 있는 DC~2MHz 500암페어 전류 프로브
TDP0500: 500MHzTekVPI^® 차동 전압 프로브, ±42V 디퍼런셜 입력 전압²⁴
THDP0200: ±1.5kV 200MHz 고전압 디퍼런셜 프로브²
THDP0100: ±6kV 100MHz 고전압 디퍼런셜 프로브²
TMDP0200: ±750V 200MHz 고전압 디퍼런셜 프로브²

¹TPA-BNC 어댑터 필요.

²MSO/DPO2000B에서 이 프로브를 사용하려면 오실로스코프에는 오실로스코프당 하나의 TekVPI 외부 전원 공급기(119-8726-xx) 및 사용 지역에 적합한 전원 코드가 필요합니다.

³오실로스코프 입력과 BNC 케이블 사이에 50Ω 피드 스루 종단부 필요.

⁴프로브가 50Ω으로 종단되지만 오실로스코프가 자동으로 조정되어 1MΩ 입력을 처리할 수 있음.

액세서리

DPO2CONN: 이더넷(10/100Base-T) 및 비디오 출력 포트 추가
077-0737-xx: 서비스 매뉴얼(영문 및 PDF 형식으로만 제공), kr.tek.com/manual/downloads에서 다운로드할 수 있음
TPA-BNC: TekVPI^®-TekProbe™ BNC 어댑터
TEK-DPG: TekVPI^® 지연시간 보정(Deskew) 펄스 발생기 신호 소스
067-1686-xx: 파워 측정 지연시간 보정(Deskew) 및 교정 픽스처(fixture)
196-3508-xx: 디지털 프로브 리드세트(8채널)
119-7465-xx: TekVPI^® 외부 전원 공급(전원 코드 미포함)
TEK-USB-488: GPIB-USB 어댑터
ACD2000: 소프트 운송 케이스
200-5045-xx: 전면 보호 덮개
HCTEK4321: 하드 운송 케이스(ACD2000 필요)
RMD2000: 랙 마운트 키트


	Tektronix는 SRI Quality System Registrar의 감사를 거쳐 ISO 9001 및 ISO 14001에 등록되었습니다.
	제품은 IEEE 표준 488.1-1987, RS-232-C 및 Tektronix 표준 코드와 형식을 준수합니다.

혼합 신호 오실로스코프

MSO2000B 시리즈, DPO2000B 시리즈 데이터 시트

주요 성능 사양

주요 특징

연결성

시리얼 트리거링 및 분석(옵션)

혼합 신호 설계를 디버깅할 수 있는 풍부한 기능의 도구

포괄적인 기능으로 모든 디버깅 단계의 속도 상승

발견

캡처

검색

분석

Wave Inspector® 탐색 및 검색

줌/팬

재생/일시 중지

사용자 표시

표시 검색

디지털 포스퍼 기술

혼합 신호 디자인 및 분석(MSO 시리즈)

컬러 코드 기반 디지털 파형 표시

P6316 MSO 프로브

FilterVu™ 가변 로우 패스 필터(low-pass filter)

시리얼 트리거링 및 분석(옵션)

시리얼 트리거링

버스 디스플레이

버스 디코딩

이벤트 표

검색

작업을 간편하게 할 수 있도록 설계

선명한 와이드스크린 디스플레이

전면 패널의 전용 컨트롤

연결성

소형 폼팩터(form factor)

TekVPI® 프로브 인터페이스

확장 분석

사양

모델 개요

수직 시스템 아날로그 채널

수직 시스템 디지털 채널

수평 시스템 아날로그 채널

수평 시스템 디지털 채널

트리거 시스템

획득 시스템

파형 측정

파형 연산

소프트웨어

디스플레이 시스템

입력/출력 포트

전원

물리적 특성

EMC, 환경 및 안전

주문 정보

MSO/DPO2000B 제품군

기본 액세서리

프로브

액세서리

보증

애플리케이션 모듈

장비 옵션

전원 코드 및 플러그 옵션

언어 옵션12

서비스 옵션

권장 액세서리

프로브

액세서리

언어 옵션¹²
