LE160 LE320 선형 이퀄라이저 데이터 시트

텍트로닉스 선형 이퀄라이저

이 데이터 시트의 제품은 텍트로닉스에서 더 이상 판매하지 않습니다.
리퍼브 테스트 장비에 대한 Tektronix Encore를 확인하십시오.
이러한 제품에 대한 지원 및 보증 상태를 살펴보십시오.

데이터시트 다운로드
추가 정보

온라인으로 읽기:

LE160-LE320-Linear-Equalizer-Datasheet
텍트로닉스 선형 이퀄라이저

32Gbps 2채널 선형 이퀄라이저(LE320)

주요 성능 사양
  • 8Gbps~32Gbps의 데이터 속도에서 신호 평준화 지원
  • 20dB 자동 또는 수동 게인 컨트롤
  • 차동 감도가 50mV인 통합된 가변 게인 증폭기
주요 기능
  • 클럭 없는 설계는 입사 신호 손상을 출력에 전송합니다. 클럭과 데이터 정렬은 관계가 없습니다.
  • LE320에서 18ps 및 LE160에서 24ps 떨어져 배치된 사용자 조정 가능 고정 폭 탭 9개
  • 고정 탭 지연 설계가 외부 기준 클럭 요구 사항을 없애줍니다.
  • USB 프로그래밍 가능 수신기 게인 및 다중 UI 평준화가 20dB의 평준화를 허용합니다.
  • USB 프로그래밍 가능 채널 모델링이 전자 채널 에뮬레이션을 허용합니다.
  • USB 프로그래밍 가능 프리엠퍼시스 및 2V 디퍼런셜을 훨씬 초과하는 차동 출력 진폭
  • USB 프로그래밍 가능 출력 듀티 사이클 대칭 제어
  • "0"(제로 복귀)부터 2V를 훨씬 초과하는 신호를 차동으로 전송할 수 있는 정밀 출력 레벨 제어
  • 사용자 정의 사전 설정 및 주요 기술에 맞춤화된 저장된 구성
응용 분야
  • OIF-CEI-28G
  • 100G-KR4, -CR4
  • InfiniBand QDR, FDR, EDR
  • FC16, FC32

모든 신호 속도에서 수신기 테스트

8Gbps를 초과하는 모든 신호 속도에서 수신기 테스트를 수행할 경우 신호 조절 및 평준화에 세심한 주의를 기울여야 합니다. 다중 탭 프리엠퍼시스는 프리커서, 메인커서, 포스트커서 제어가 필요한 경우에 공통적으로 요구됩니다. LE320은 유연한 제어 기능을 제공하므로 사용자가 100G 표준에 필요한 대로 이러한 레벨의 프리엠퍼시스를 설계할 수 있습니다.

다세대 속도는 다양한 물리적 채널 손실 프로필을 기준으로 수신기를 특성화해야 하며, 일반적으로 일련의 백플레인 또는 특화된 기준 채널을 구비해야 합니다. LE320의 유연한 9탭 필터 구성을 구축하여 완전한 패시브 주파수 종속 손실 프로필을 모델링할 수 있습니다. 이러한 프로필(손실 또는 게인)을 전자적으로 저장하고 재호출할 수 있으므로 많은 물리적 기준 채널을 테스트할 필요 없이 다양한 손실 프로필 세트에서 실리콘 테스트를 손쉽게 수행할 수 있습니다.

LE320 출력의 다이내믹 레인지를 통해 사용자가 정밀한 출력 제어를 적용하여 특수 출력(영 복귀) 작동 모드나 LFPS 또는 OOB 측정과 같은 다양한 전력 및 상태 관리 애플리케이션에서 발견된 버스트 모드 3상태 신호를 사용해 진폭을 2.7V(차동 피크-피크)에서 0V까지 조절할 수 있습니다. 이러한 체계적인 영 복귀 동작은 전력 관리 상태 및 링크 상태 교육 기능의 핵심입니다.

지터 추가

LE320/LE160의 랜덤 지터 추가는 다양한 100G 표준에서 허용하는 주요 제한을 넘지 않습니다. 정밀도가 높은 RMS 랜덤 지터(<300fsRMS)는 까다로운 100G 수신기 테스트 프로그램에서 사용할 수 있습니다.


LE160-LE320-Linear-Equalizer-Datasheet-KO_KR-9-L


이 데이터 세트는 PRBS-7 패턴에서 측정된 RMS RJ가 일반적인 100G 작동 제한 범위 내에 있음을 보여 줍니다(50GHz 80E09 샘플링 헤드, 80A04 60GHz 위상 기준 모듈 및 Tektronix DSA8300을 사용해서 측정).

  • 최적화된 조건에서 RJ RMS < 300fs1
  • 최적화된 조건에서 DDJ ptp < 6 ps1
  • 상승/하강 시간 15ps(일반)

1추가형 지터. LE320/LE160은 다양한 조건에 맞춰 구성할 수 있으므로, 백플레인 에뮬레이션 구성 등에서 DDJ(데이터 종속 지터) 및 Rj(랜덤 지터)가 증가합니다. LE320은 300fs RJ RMS 미만 및 DDJ 6ps 미만이 되도록 조정할 수 있습니다.

작동 예

다음 그림은 작동 예를 보여 줍니다.

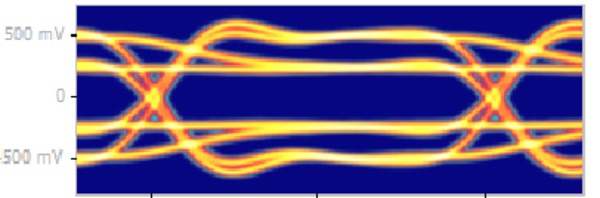

LE160-LE320-Linear-Equalizer-Datasheet-KO_KR-10-L


10Gbps 40G-KR4

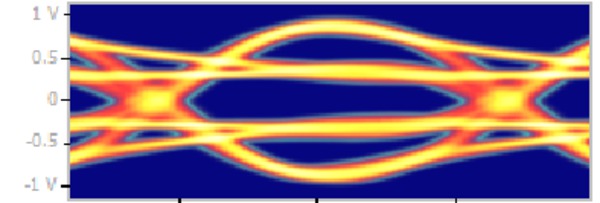

LE160-LE320-Linear-Equalizer-Datasheet-KO_KR-11-L


25.8Gbps 100G-KR4

사양

달리 표시된 경우를 제외하고 모든 사양이 보증됩니다. 달리 표시된 경우를 제외하고 모든 모델에 모든 사양이 적용됩니다.

데이터 입력(싱글 엔드)
탭 수
데이터 속도에 따라 시간 도메인 매핑 탭 4개와 함께 물리적 탭 9개가 기본 제공됩니다.
작동 데이터 속도 범위
LE160, 4Gb/s~21Gb/s

LE320, 8Gb/s~32Gb/s1

1단일 탭 응답에서 최소 8Gbps까지의 작동이 지원됨

커플링
AC 커플됨
최대 데이터 입력 레벨
800mvp-p(일반)
올바른 작동을 위해 데이터 입력에 허용되는 최대 입력 신호 레벨. 입력 손상 레벨 아님.
데이터 입력 감도
40mVp-p, (일반)

올바른 작동을 위해 데이터 입력에 허용되는 최대 입력 신호 레벨

데이터 입력 종단
100Ω 차동

50Ω 싱글 엔드

커넥터 유형
2.92 mm(암)
입력 복귀 손실
(일반)
LE160
10dB RL 0.2~7GHz

5dB RL > 7GHz~30GHz

LE320
10dB RL 0.2~7GHz

5dB RL > 7GHz~30GHz

데이터 출력(차동)
최소 설정 가능한 진폭 범위(DP/DN)
0mVp-p~2,000 mVp-p 최대 차동

패턴: 1100, 평탄 손실의 탭 세트

설정 가능한 진폭 해상도
0.15dB(일반)
커플링
AC 커플됨
LE160-LE320-Linear-Equalizer-Datasheet-KO_KR-12-L
DP와 DN 사이의 스큐
<2ps(일반), 4ps(지정됨), 평탄 주파수 응답의 탭 세트
추가형 랜덤 지터
LE160
220fsRMS(일반), 입력 패턴 1100 1
LE320
300fsRMS(일반), 입력 패턴 1100 1

1추가형 지터. LE320/LE160은 다양한 조건에 맞춰 구성할 수 있으므로, 백플레인 에뮬레이션 구성 등에서 DDJ(데이터 종속 지터) 및 Rj(랜덤 지터)가 증가합니다. LE320은 300fs RJ RMS 미만 및 DDJ 6ps 미만이 되도록 조정할 수 있습니다.

탭 범위
-63~+63의 탭 설정
탭 해상도
1.6%, 모든 탭
커넥터 유형
2.92mm, 암
영 출력 상태 타이밍 상수
±600mV, ≤ 40UI = 2.9ns, 유휴 상태(활성화 후 하강 시간)에서 최대 0V ±10mV의 싱글 엔드 신호 레벨
연속 실행 길이 진폭 처짐
<10% 최대 처짐(일반)
물리적 특성

범퍼를 부착하지 않은 상태의 치수

높이
4.01cm(1.58인치)
폭
12.62cm(4.97인치)
깊이
9.02cm(3.55인치)
무게
0.34kg(12온스)
제어 인터페이스
컴퓨터 프로그래밍 가능 인터페이스
USB, 모든 인터페이스 설정 프로그래밍

주문 정보

모델
LE320
32Gbs 선형 이퀄라이저
LE160
16Gbs 선형 이퀄라이저
기본 액세서리
119-7836-xx
AC 전원 어댑터
174-6106-xx
USB 케이블, PC 연결용 USB-A/미니 USB-B 플러그
174-6362-xx
6인치 동축 케이블 2개, K 수-K 수, LE-DUT 연결용
174-5969-xx
1m 동축 케이블, 위상-일치하는 쌍
063-4308-xx
BERTScopePC 소프트웨어 CD-ROM(사용자가 제공한 PC에 선형 이퀄라이저 제어 인터페이스 설치)
장비 옵션
계측기 옵션
LE320 옵션 CDS
채널 설계 소프트웨어 추가
LE320 옵션 SPM
S-매개 변수 채널 모델러 추가
LE160 옵션 CDS
채널 설계 소프트웨어 추가
LE160 옵션 SPM
S-매개 변수 채널 모델러 추가
전원 플러그 옵션
옵션 A0
북미 전원 플러그(115V, 60Hz)
옵션 A1
전 유럽 전원 플러그(220V, 50Hz)
옵션 A2
영국 전원 플러그(240V, 50Hz)
옵션 A3
호주 전원 플러그(240V, 50Hz)
옵션 A4
북미 전원 플러그(240V, 50Hz)
옵션 A5
스위스 전원 플러그(220V, 50Hz)
옵션 A6
일본 전원 플러그(100V, 50/60Hz)
옵션 A10
중국 전원 플러그(50Hz)
옵션 A11
인도 전원 플러그(50Hz)
서비스 옵션
옵션 C3
교정 서비스 3년
옵션 C5
교정 서비스 5년
옵션 D1
교정 데이터 보고서
옵션 D3
교정 데이터 보고서 3년(옵션 C3 포함)
옵션 D5
교정 데이터 보고서 5년(옵션 C5 포함)
옵션 R3
수리 서비스 3년(보증 포함)
옵션 R5
수리 서비스 5년(보증 포함)
옵션 R3DW

수리 서비스 3년 보장(제품 보증 기간 포함). 장비 구입 시점부터 3년 기간이 시작됨

옵션 R5DW

수리 서비스 5년 보장(제품 보증 기간 포함). 장비 구입 시점부터 5년 기간이 시작됨
