IsoVu™ 절연 전류 프로브

TICP100, TICP050, TICP025 데이터 시트

Replacement Products

데이터시트 다운로드
추가 정보

온라인으로 읽기:

TICP100, TICP050, TICP025 데이터 시트

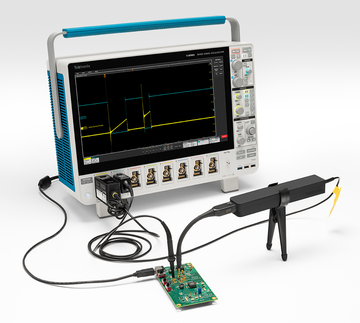

개요

TICP 제품군 IsoVu™ 절연 전류 프로브는 탁월한 대역폭, 노이즈 제거 기능, 정확도, 전류 측정의 용이성을 제공합니다.

완전한 전기적 절연으로 접지 루프를 제거하고 아주 높은 공통 모드 제거가 가능합니다. 1X 구성에서 TICP 제품군 프로브의 50Ω 입력은 4.7nV/√Hz 미만의 극도로 낮은 소음만 일으키기 때문에 션트의 정확한 측정에 이상적입니다. 프로브는 다양한 감쇠 팁을 제공해 차동 전압 범위를 확장합니다. 사용된 션트에 따라, 프로브는 저전력 모바일 디자인을 위한 마이크로암페어(µA)부터 산업 및 이동 시스템을 위한 수백 암페어에 이르기까지 다양한 범위에서 전류 측정을 실행할 수 있습니다.

주요 성능 사양 및 특징

  • 프로브 팁 및 오실로스코프 간 전기적 절연
  • 1GHz, 500MHz, 250MHz 등 3가지 대역폭에서 사용 가능
  • 1X, 10X, 100X 프로브 팁이 사용되는 션트에 따라 폭 넓은 범위의 전류 측정 가능
  • 소음 수준 4.70nV/√Hz(20MHz에서 <21μVRMS) 미만
  • 1MHz에서 최대 90dB CMRR
  • 최대 공통 모드 전압: 1.8 kV; 오염 지수 1 환경에서 사용; 과도 전류 레벨 5kVpk 초과하지 않는 상태에서 최대
  • 1.5% DC 게인 정확도
  • 최신 B 모델 포함 4, 5, 6 MSO 장비와 호환 가능
  • TekVPI™ 인터페이스로 오실로스코프 전면 패널 또는 프로그래밍 인터페이스에서 제어 및 프로브 구성 가능

핵심 애플리케이션

  • 전류 션트 측정
  • SiC 또는 GaN, FET, IGBT를 사용해 절반/전체 브리지 설계
  • 이중 펄스 테스트(DPT)
  • 플로팅 게이트 측정
  • 전력 컨버터 설계
  • 스위칭 파워 서플라이 시스템
  • 안정된 상태, 대기, 켜짐 상태 전류 모니터링

팁은 측정 범위를 확장하고, 번거로움을 최소화하고, 소음을 줄입니다

TICP 제품군 프로브는 센서 기반이며 클램프가 켜진 오실로스코프 프로브로 진행하기 어렵거나 불가능한 저전류 및 고전류 측정 모두에 적합합니다. 3가지의 감쇠 팁이 있어 션트 저항 및 그 정격을 기반으로 광범위한 전류를 손쉽게 측정할 수 있습니다.

프로브는 고성능 전류 측정 기능과 더불어 편리한 연결성 역시 제공할 수 있도록 설계되었습니다. 팁은 MMCX 및 SMA 커넥터를 구비하고 있어 적절한 접지 및 절연이 가능합니다. 이는 소음 최소화, 접지 루프, 정확한 전류 측정에 중요한 요소입니다. 팁 덕분에 상업적으로 사용 가능한 대부분의 션트에 직접 연결할 수 있습니다. 하지만 적절한 어댑터를 사용하여 팁과 션트를 연결할 수도 있습니다.

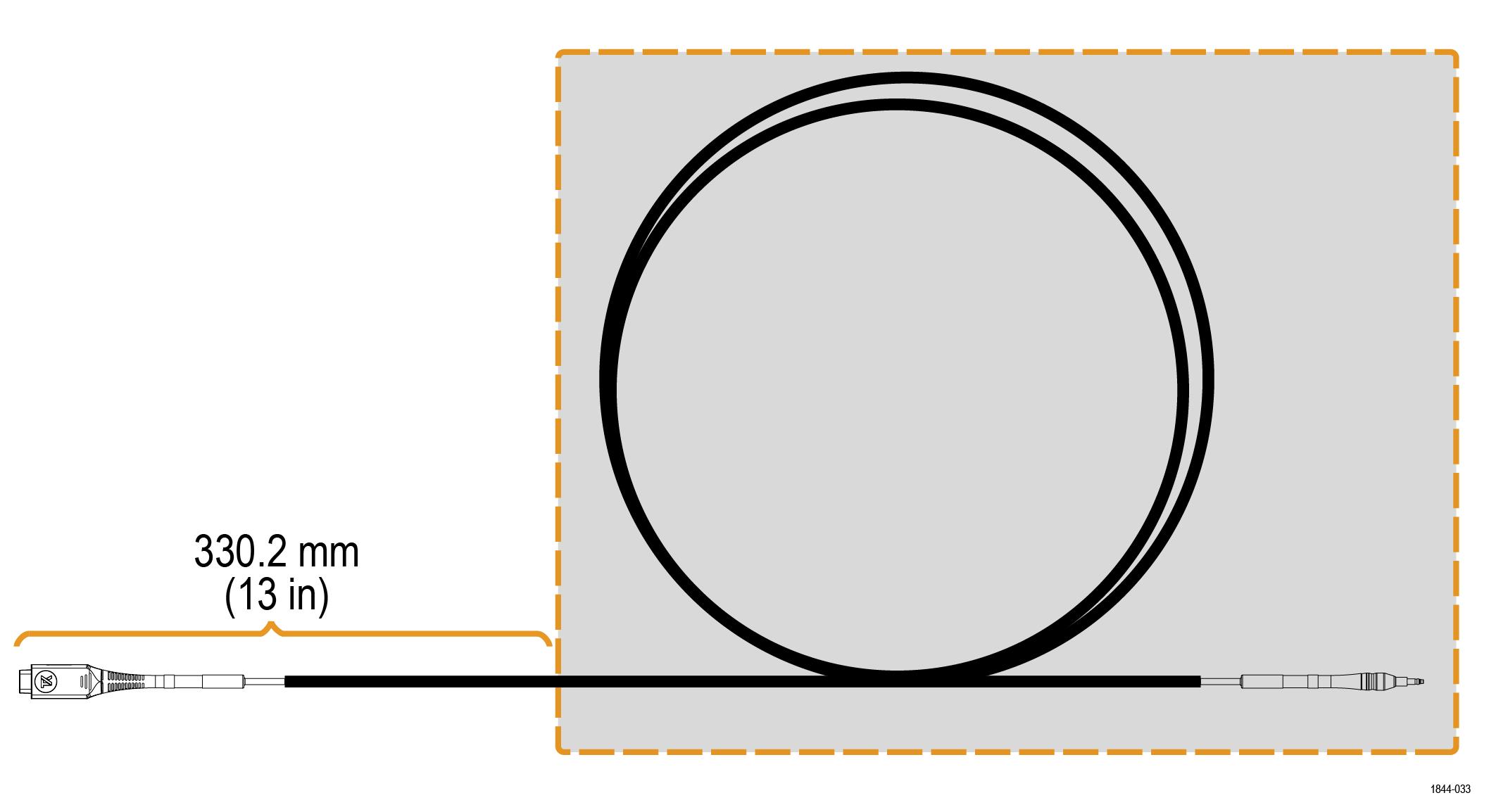

프로브 팁은 고유의 리버시블 IsoConnect™ 인터페이스로 프로브 본체와 연결되어, 방향을 신경쓰지 않고 팁을 간단하게 체결할 수 있습니다. 유연성을 염두에 두고 설계된 프로브 팁은 굽힘 반지름이 작아 좁은 공간에서도 연결이 용이합니다. 표준 프로브에는 삼각 어댑터와 양각대가 포함되어 있어 시험 설정 시 배치 및 위치 잡기가 용이합니다.

전류 션트 측정

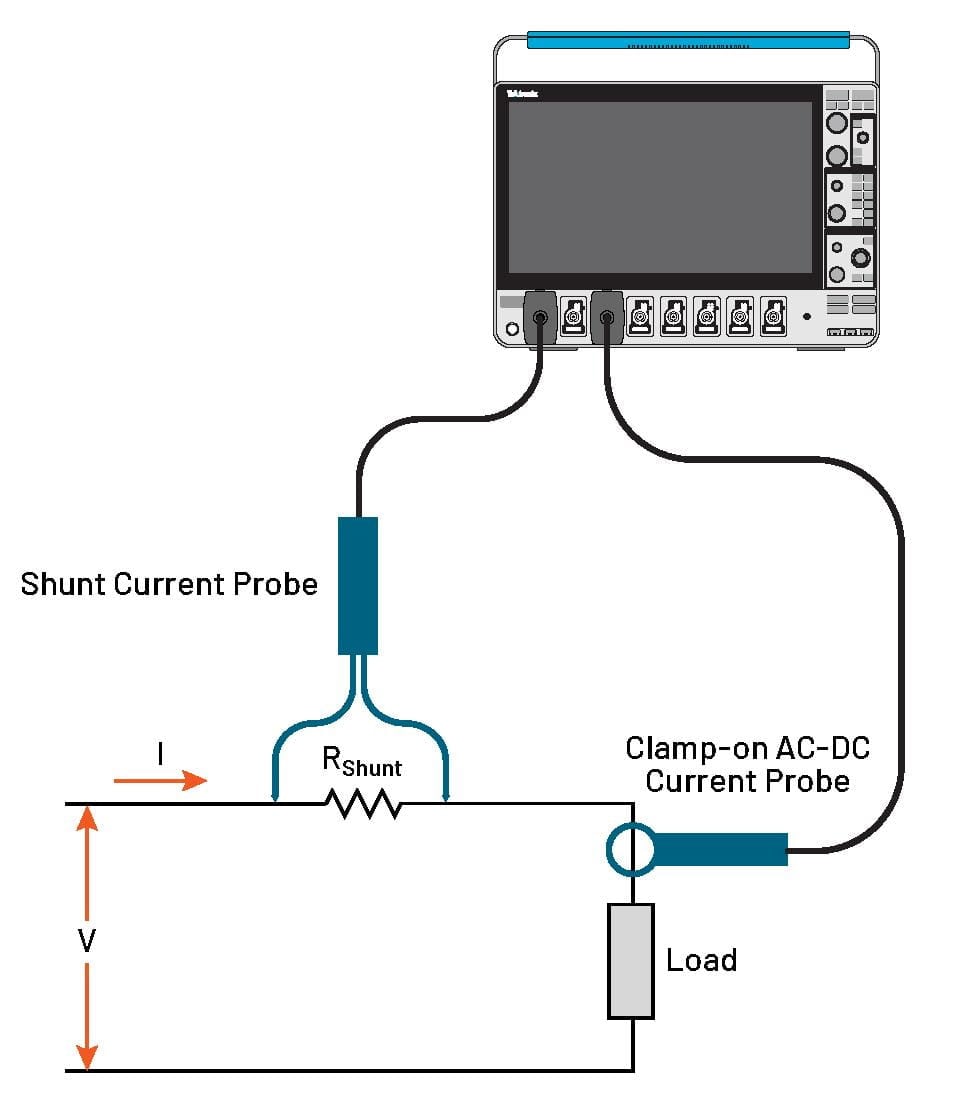

테스트 시스템에서 전류를 측정하는 두 가지 방법입니다. 첫 번째 방법은 전기 전도체 주변의 필드를 감지한 다음 이를 전류를 나타내는 신호로 변환하는 일을 포함합니다. 이 방법은 대부분의 클램프 온 방식 전류 프로브 또는 로고스키 코일에서 사용됩니다. 두 번째 방법은 옴의 법칙을 사용해 전류를 측정하는 것입니다. 정밀도 션트 레지스터 전반에 걸쳐 전압 강하를 측정하면 전류를 측정할 수 있는데, 이는 TICP 제품군 프로브에서 사용되는 방식입니다.

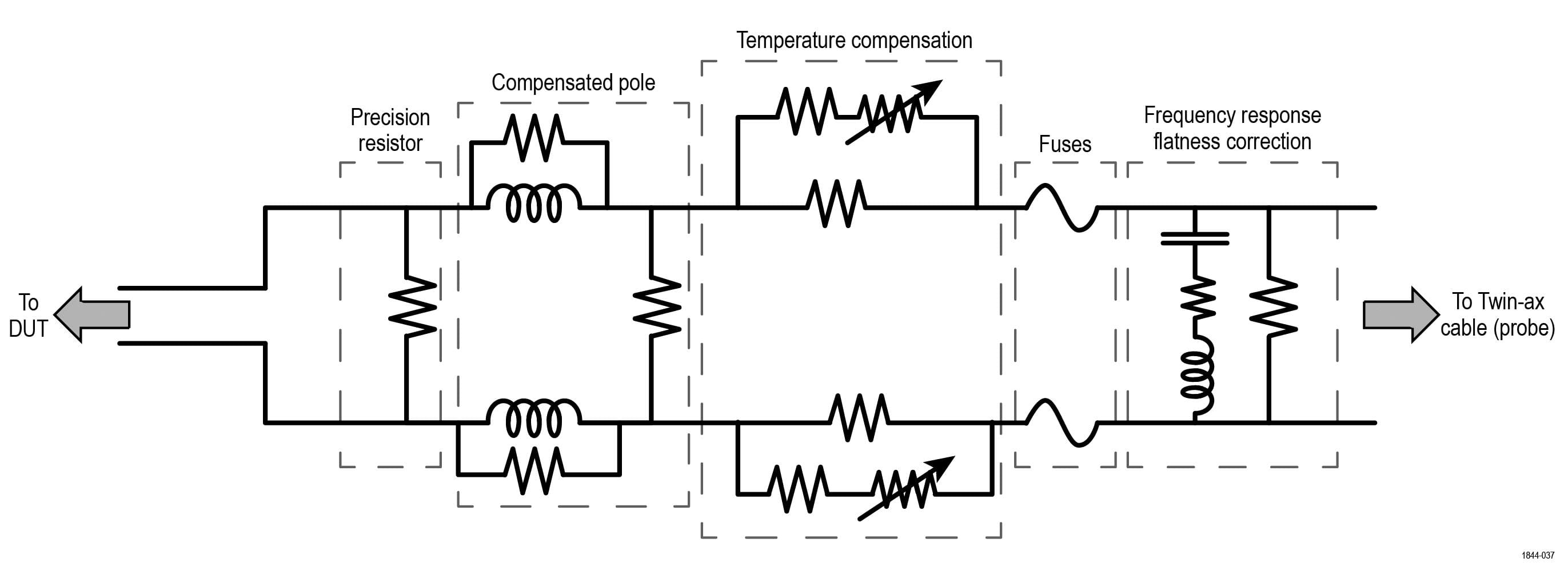

전류 션트 또는 전류 확인 레지스터(CVR)는 일반적으로 광범위한 주파수 반응을 보이며, 폭 넓은 주파수 스펙트럼에 걸쳐 AC 및 DC 전류 모두를 정확하게 측정합니다. 컴팩트한 사이즈로 기존 회로에 최소한의 공간을 차지하면서 손쉽게 결합될 수 있습니다. 션트 레지스터는 PCB 내에 설계되어야 하기에 전압 강하가 일어나기는 하지만, 센서 기반 전류 측정과 비교했을 때 높은 정확도, 최소한의 왜곡, 낮은 간섭 등 몇 가지 중요한 장점을 지닙니다.

TICP 51K740632

절연으로 플로틱 측정이 가능하며 획기적으로 낮은 수준의 소음만 발생

TICP 시리즈 IsoVu 절연 전류 프로브를 사용하면 기존의 한계를 넘어 오실로스코프에서 보다 정확하고 다양한 전류 측정을 할 수 있습니다

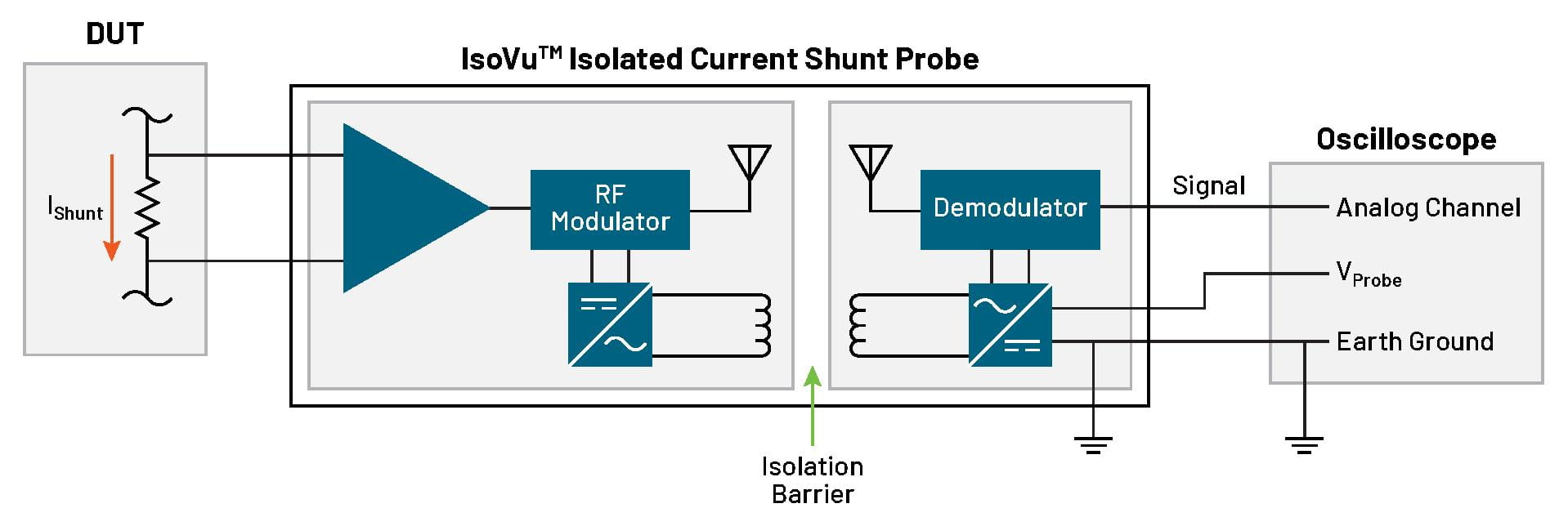

변압기, 로고스키, 홀 효과 전류 프로브와 달리, TICP 전류 프로브는 고성능 션트 또는 CVR와 함께 사용될 경우 DC부터 수백 MHz에 이르기까지 다양한 범위에서 측정을 할 수 있습니다. 프로브 팁 및 오실로스코프 사이의 완전한 RF 절연으로 접지 루프가 제거되며 1MHz에서 최대 90dB까지 탁월한 공통 모드 제거(CMRR)가 되기 때문에 공통 모드 소음을 크게 줄일 수 있습니다. 낮은 감쇠 및 낮은 입력 임피던스(50Ω)는 션트 전반에 걸쳐 저전압(±0.5V) 측정을 실시할 때 4.7nV/√Hz 미만의 낮은 소음(1GHz에서 <150µV)만을 발생시킵니다.

TICP 51K740632

고전류 시스템에서 고품질 전류 특정

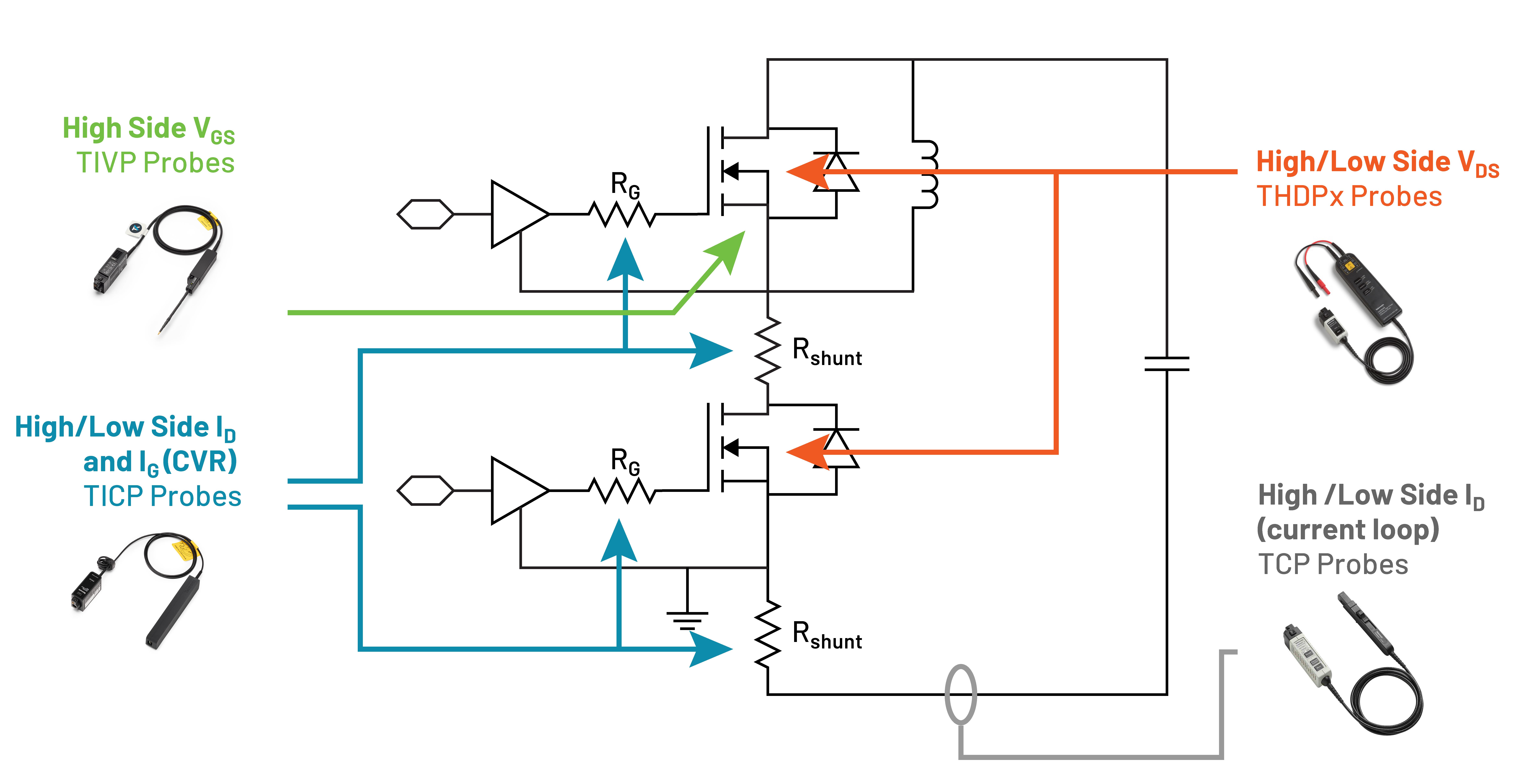

TICP 제품군 프로브는 광대역 밴드갭(WBG) 스위칭 장치의 빠른 상승 시간을 정확하게 파악하는 데 필요한 대역폭을 제공합니다. 이렇게 하면 고전력 SiC 및 GaN 전력 컨버터의 다양한 전류를 정확하게 측정할 수 있습니다. 탁월한 IsoVu™ TIVP 절연 전압 프로브를 보완하는 동시에 전류 측정 시 이와 비슷하게 획기적인 절연을 나타냅니다. 절연은 접지 루프를 제거하고 높은 쪽 전류 손실(Id)의 정확한 측정을 가능하게 합니다.

TICP 51K740632

저전력 시스템에서 저전류 측정

TICP 제품군 프로브는 특정한 시스템 활동, 대기에서 사용 상태로 전환할 때의 전류 소모량을 측정할 수 있는 대역폭을 갖추고 있습니다. 소음이 적은 아키텍처는 션트 전반에 걸쳐 저전류를 정확하게 특정하는 데 중요합니다. TICP 제품군의 공통 모드 전압 정격은 대부분의 디퍼런셜 프로브보다 높기 때문에 보다 높은 전압의 전원 레일에서 전류 션트 측정이 가능합니다. 6 제품군 MSO의 낮은 소음과 함께 사용하면 전반적인 시스템이 낮은 소음으로 성능을 제공해 레일 전류를 효율적으로 측정할 수 있습니다.

TICP 51K740632

사양

별도 표시된 경우를 제외하고는 모든 사양은 일반적이며 모든 모델에 적용됩니다.

프로브 및 팁 개요

프로브TICP100 TICP050 TICP025
대역폭 1GHz500MHz250MHz
상승 시간400ps700ps 1.4ns
DC 게인 정확도±1.5%
최대 공통 모드 전압1800V; 오염 지수 1 환경에서 사용; 과도 전류 레벨 5kVpk 초과하지 않는 상태에서 최대
1300V; 오염 지수 2, 과도 전류 레벨 5kVpk 초과하지 않는 상태에서 최대
CAT III의 경우 600V; 오염 지수 2
CAT II의 경우 1000V; 오염 지수 2
RMS 노이즈 스펙트럼 밀도4.70nV/√Hz(20MHz에서 <21μVRMS)
프로브 케이블 길이 2m(78인치)

입력 전압 범위, 입력 임피던스

차동 입력 전압 범위 + 오프셋 범위는 최대 측정 가능 입력 전압을 벗어나지 않습니다. 예를 들어, TICPSMA의 ±0.5V 범위에서 오프셋은 ±0.15V로 제한됩니다. TICP 시리즈 프로브의 ±0.125V 범위에서는 전체 ±0.5V의 오프셋을 사용할 수 있습니다.

프로브 팁차동 입력 전압 범위 오프셋 범위최대 측정 가능 입력 전압(Vpk)최대 비손상 차동 전압입력 임피던스
TICPSMA±0.5V±0.5V0.65V±3V; 3VRMS50Ω || N.A.
TICPMM1 ±0.5V±0.5V0.65V±3V; 3VRMS50Ω || N.A.
TICPMM10±5V±5V6.5V±15V; 15VRMS500Ω || <3pF
TICPMM100±50V±50V50V±60V; 60VRMS5000Ω || <3pF
TICP 51K740632

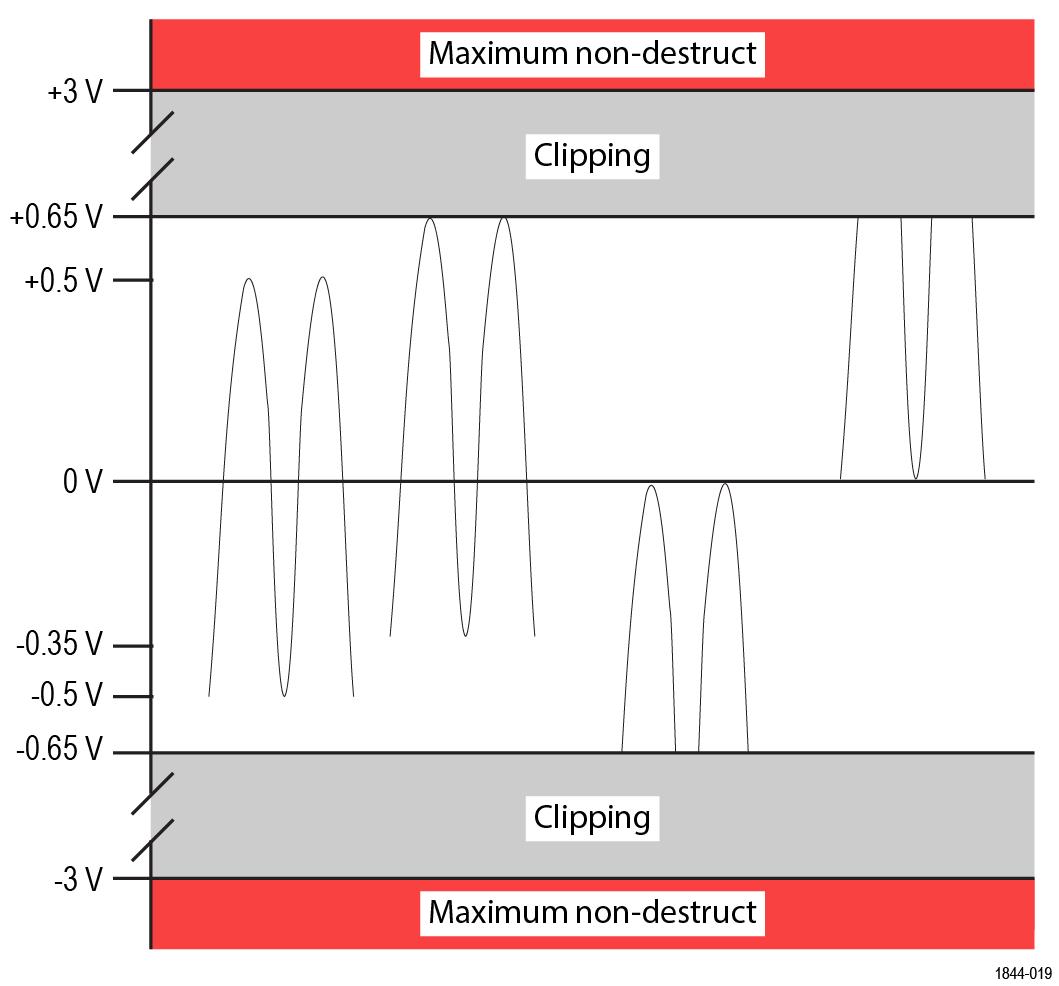

차동 입력 전압 범위

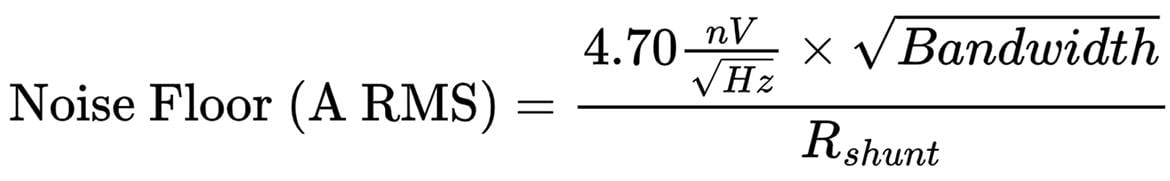

노이즈 층(A RMS)

TICP 51K740632

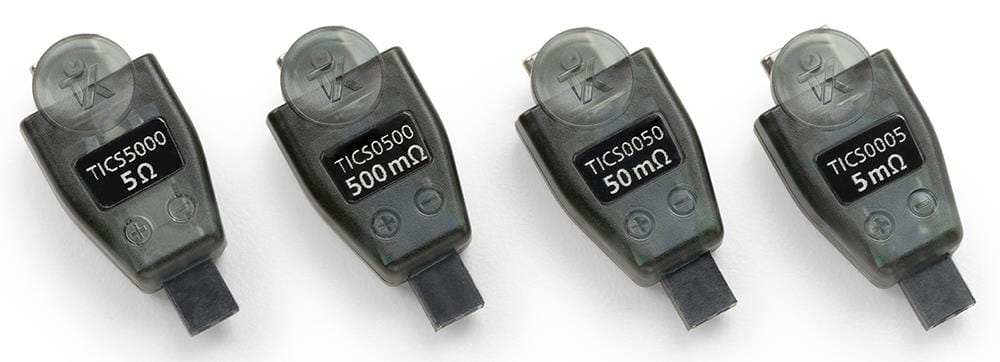

션트 선택20MHz250MHz1GHz
션트로 50Ω TICP420nA1.5μA3.0μA
5Ω 션트4.2μA14.9μA29.7μA
1Ω 션트21μA74.3μA149μA
500mΩ 션트42μA149μA297μA
50mΩ 션트420μA1.5mA3.0mA
5mΩ 션트4.2mA14.9mA29.7mA
500μΩ 션트42mA149mA297mA
50μΩ 션트420mA1.5A3.0A
15μΩ 션트1.4A5.0A9.9A

최대 측정 가능 전류

최대치는 션트 전원 등급에 따라 다릅니다.

TICP 51K740632

션트 선택TICPMM1TICPSMATICPMM10TICPMM100
션트로 50Ω TICP13mA--
5Ω 션트130mA1.3A10A
1Ω 션트650mA6.5A50A
500mΩ 션트1.3A13A100A
50mΩ 션트13A130A1.0kA
5mΩ 션트130A1.3kA10kA
500μΩ 션트1.3kA13kA100kA
50μΩ 션트13kA130kA1000kA
15μΩ 션트43.3kA433.3kA3300kA

프로브 범위

TICPSMA 및 TICPMM1 팁에 대해 게시된 번호입니다. 10X 또는 100X 팁의 경우, 각각 10 또는 100을 곱하십시오.

입력 범위오프셋 범위RMS 노이즈 스펙트럼 밀도(VRMS)20MHz에서 노이즈 층(VRMS)
±0.5V±0.15V22.9nV/√Hz102.5µVRMS
±0.35V±0.30V17.4nV/√Hz77.8 µVRMS
±0.25V±0.40V15.0nV/√Hz67.2µVRMS
±0.175V±0.475V9.5nV/√Hz42.4 µVRMS
±0.125V±0.5V8.7nV/√Hz38.9µVRMS
±0.09V±0.5V6.3nV/√Hz28.3µVRMS
±0.065V±0.5V5.5nV/√Hz24.7µVRMS
±0.045V±0.5V4.7nV/√Hz21.2µVRMS
±0.03V±0.5V4.7nV/√Hz21.2µVRMS
±0.02V±0.5V4.7nV/√Hz21.2µVRMS

CMRR(공통 모드 제거비)

프로브 팁DC 1MHz100MHz250MHz500MHz1GHz
TICPSMA195dB90dB75dB50dB45dB35dB
TICPMM1140dB90dB80dB70dB70dB50dB
TICPMM10160dB70dB60dB60dB40dB20dB
TICPMM100145dB50dB45dB30dB20dB6dB

애플리케이션 예제

광대역 밴드갭(WBG) 및 PMIC 전원 무결성을 위한 애플리케이션 예제입니다.

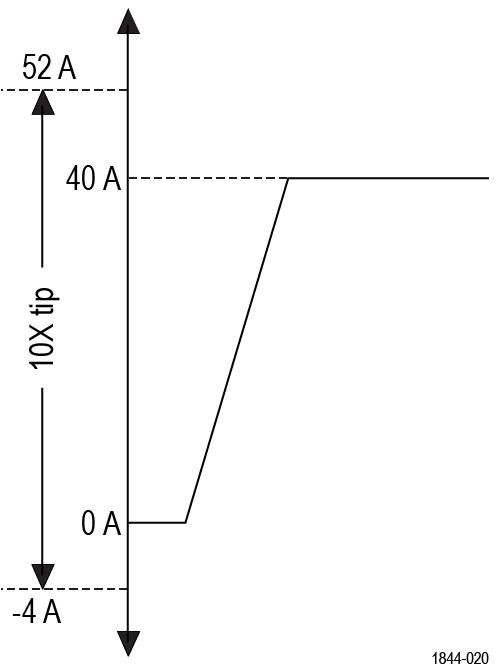

WBG 예제(800V, 40A 표준; 0.125Ω 션트)

40A에서 전환되는 800V SiC 회로에서, 125mΩ 션트는 5V 신호를 생성하게 됩니다. TICP를 사용해 이를 측정하려면 반드시 10X 팁을 사용해야 합니다. ±3.5V 범위에는 0.3V의 오프셋을 적용합니다.

측정 가능한 전류 범위가 52A에서 -4A로 바뀝니다. 이러한 설정에서 250MHz 대역폭에서의 RMS 노이즈 층은 2.2mA RMS입니다

TICP 51K740632

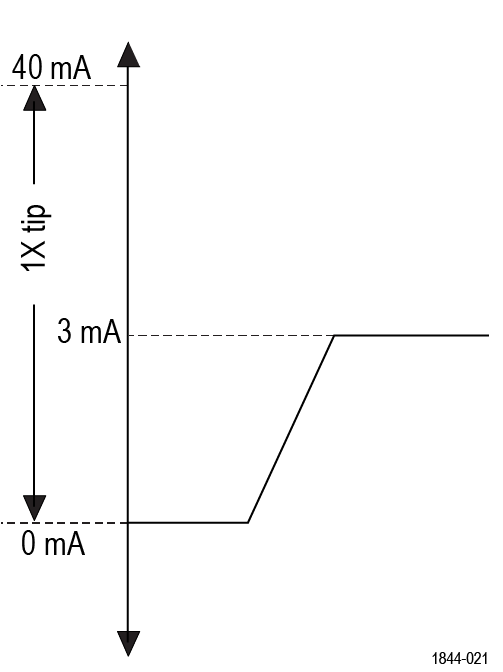

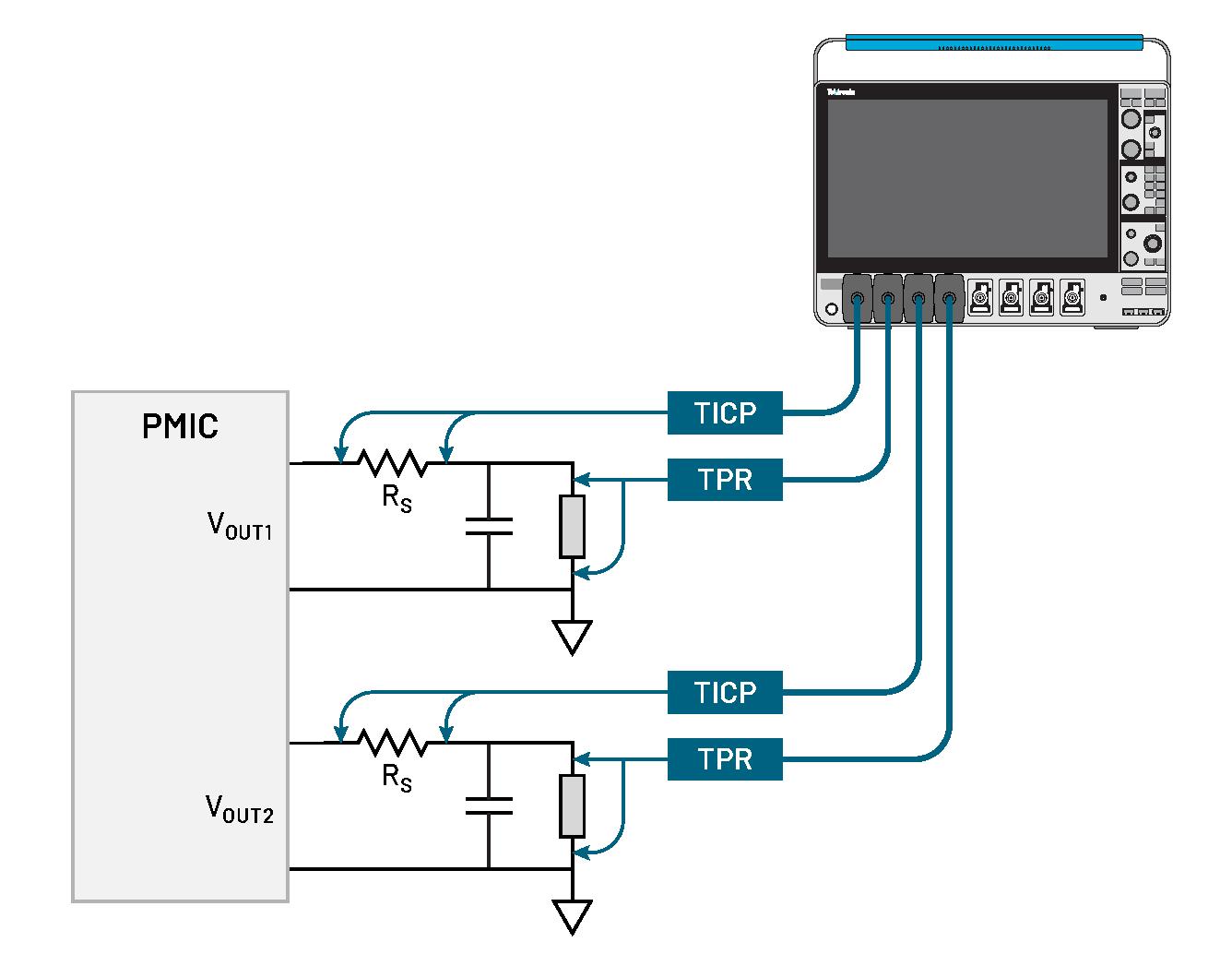

PMIC 전원 무결성(48V, 3mA 표준, 1Ω 션트)

48V PMIC 버스에서, 3mA의 대기 전류는 1Ω 션트에서 3mV의 신호를 생성합니다. 가장 민감한 ±20mV 범위에서 1X 팁을 사용하고, 오프셋을 적용해 3mA 전류를 확인한 다음 21.2µA의 RMS 노이즈 층으로 0A~40mA의 과도 전류를 캡처합니다

TICP 51K740632

환경 요구 사항

특성구성 요소작동비작동
온도보정 상자 및 프로브 헤드0°C~+50°C-20°C~+70°C
팁 케이블 및 어댑터-40°C~+85°C -40°C~+85°C
습도보정 상자 및 프로브 헤드최대 +40°C까지 5%~85% 상대 습도, 최대 +50°C까지 5%~45% 상대 습도, 비응축최대 +40°C까지 5%~85% 상대 습도, 최대 +70°C까지 5%~45% 상대 습도, 비응축
팁 케이블 및 어댑터
고도모든 구성 요소최대 3,000m(9,842피트)최대 12,000m(39,370피트)

규정 컴플라이언스

EMC
유럽 연합 EMC 지침 따름(CE 표시)
안전
유럽 연합 저전압 지침 따름(CE 표시)
ANSI/UL61010-1 따름(CSA 표시)
ANSI/UL61010-2-030 따름(CSA 표시)
CAN/CSA C22.2 No.61010-1 인증(CSA 표시)
CAN/CSA C22.2 No.61010-2-030 인증(CSA 표시)
RoHS
유해 물질에 대한 유럽 연합 제한 따름(CE 마크)

주문 정보

측정 요구에 맞는 장비 및 옵션을 선택합니다.

모델 개요

모델설명
TICP025250MHz Tektronix 절연 전류 프로브
TICP050500MHz Tektronix 절연 전류 프로브
TICP1001GHz Tektronix 절연 전류 프로브

표준 액세서리

다음 표는 프로브와 함께 배송되는 액세서리 목록입니다.
액세서리설명 부품 번호
TICP 51K740632

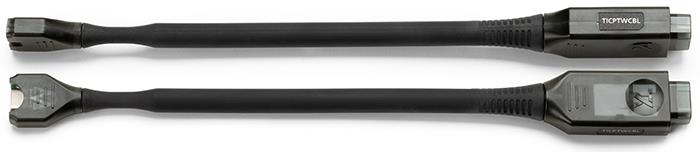

1X 프로브 팁 케이블 및 MMCX 커넥터TICPMM1
TICP 51K740632

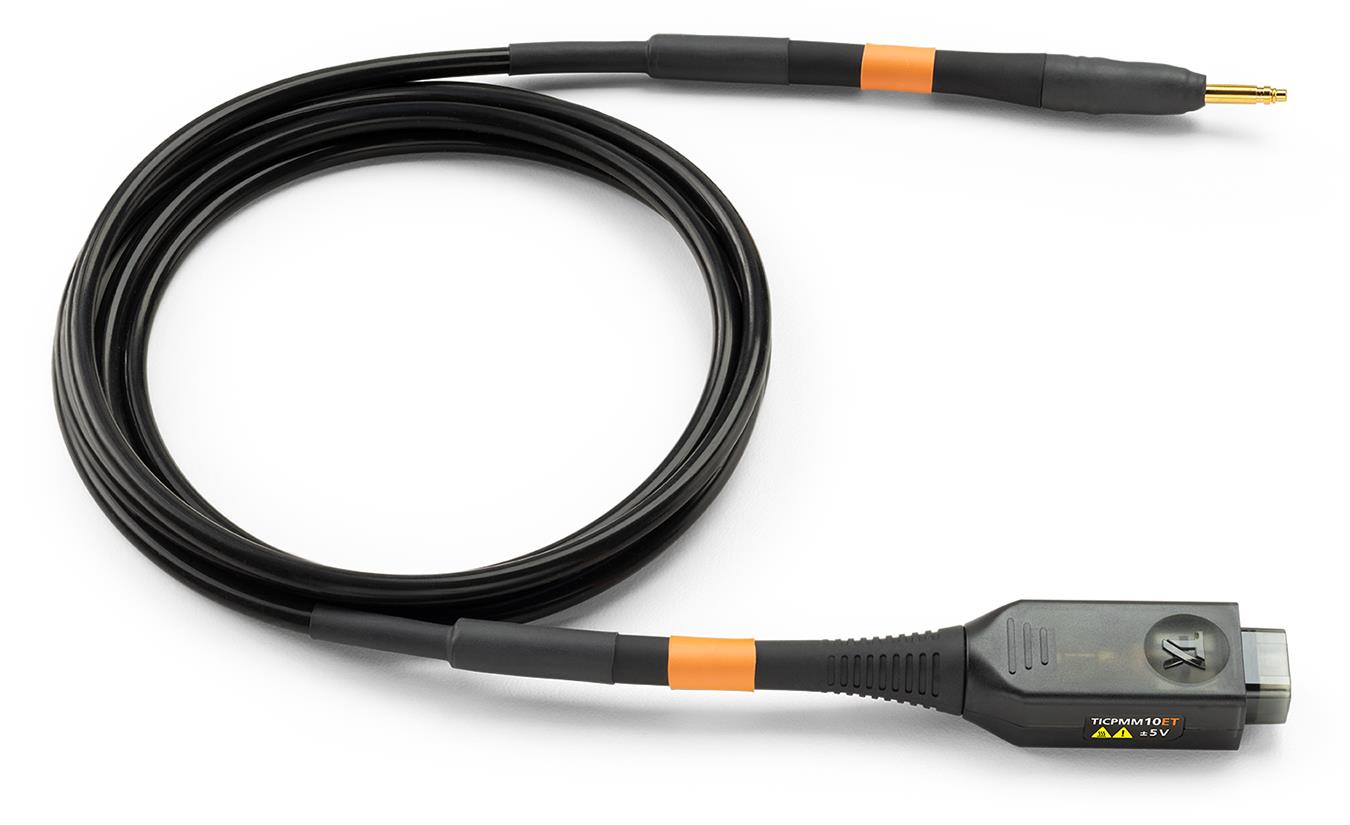

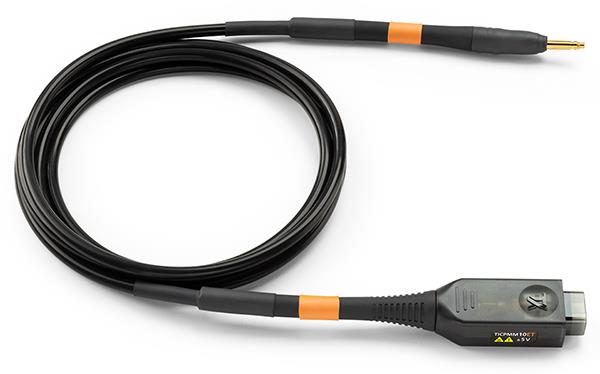

10X 프로브 팁 케이블 및 MMCX 커넥터TICPMM10
TICP 51K740632
SMA 팁 어댑터TICPSMA
TICP 51K740632

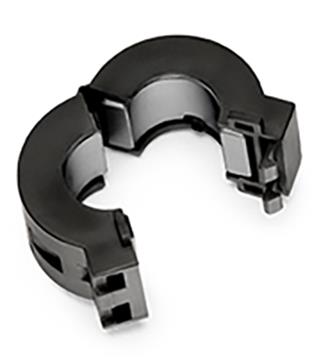

클램프 온 페라이트 공통 모드 초크 276-0905-XX
TICP 51K740632

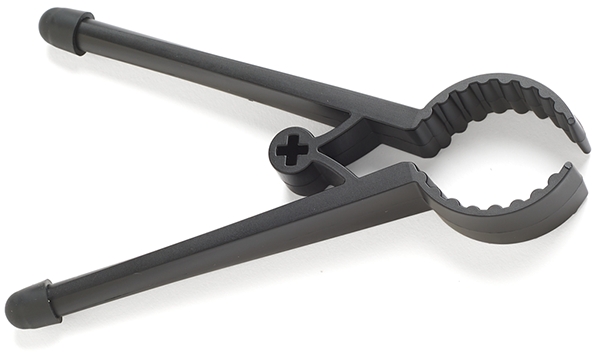

양각대는 프로브를 지지하는 데 사용됩니다.020-3210-XX
TICP 51K740632
¼인치 - 20 UNC 쓰레드 액세서리용 삼각대 어댑터입니다.103-0508-XX
TICP 51K740632

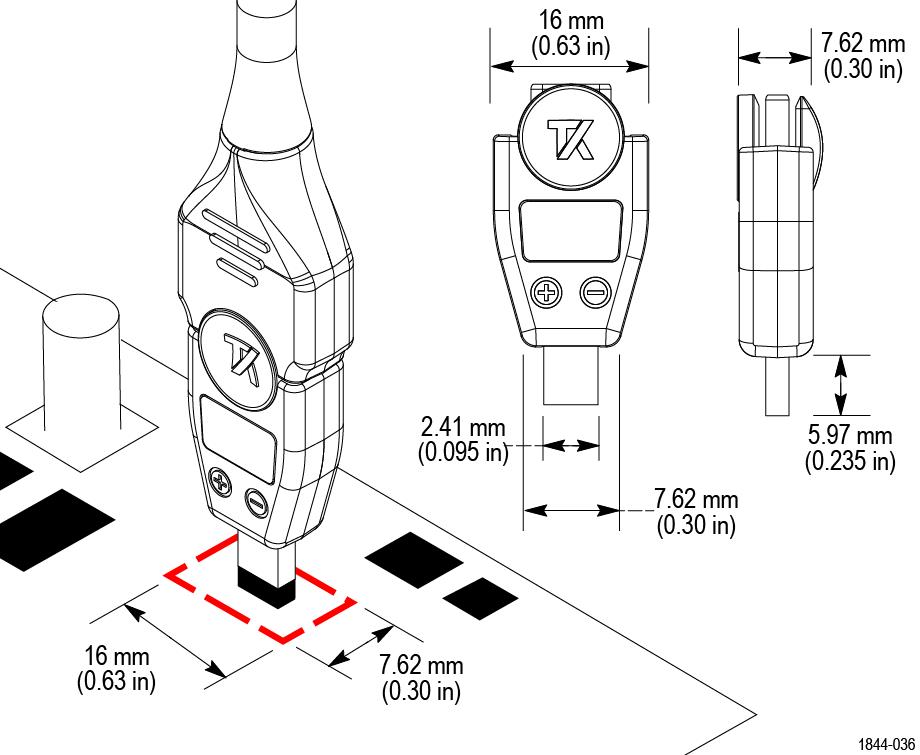

프로브 팁 어댑터입니다. MMCX IsoVu 팁을 표준 0.100인치 간격, 0.025인치 스퀘어 핀에 장착합니다. 131-9717-XX
TICP 51K740632

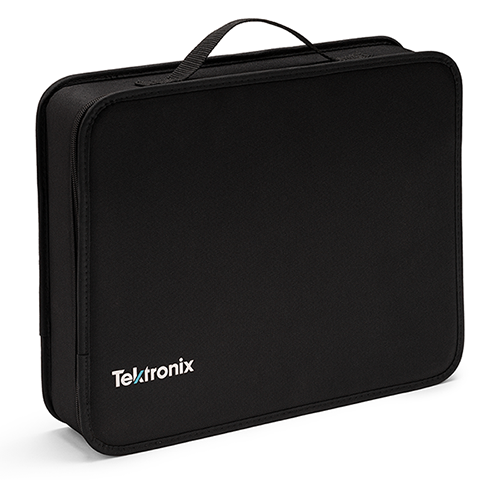

폼이 내장된 소프트 운반 케이스입니다.016-2147-XX

권장 액세서리

다음 표에는 옵션 액세서리가 나열되어 있습니다.
액세서리 설명 부품 번호
TICP 51K740632

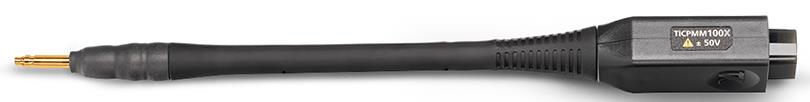

100X 프로브 팁 및 MMCX 커넥터 TICPMM100
TICP 51K740632
MMCX 어댑터용 스퀘어 핀, 0.062인치 간격131-9677-XX
TICP 51K740632

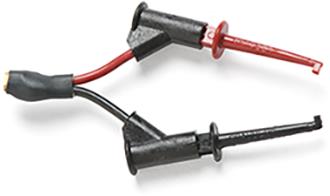

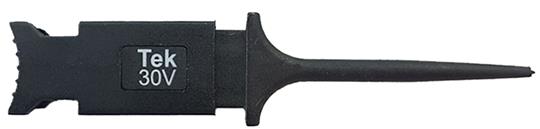

MMCX-IC 그래버 리드선196-3546-XX
TICP 51K740632

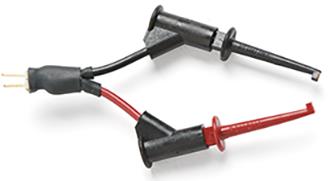

스퀘어 핀-IC 그래버 리드선196-3547-XX
TICP 51K740632

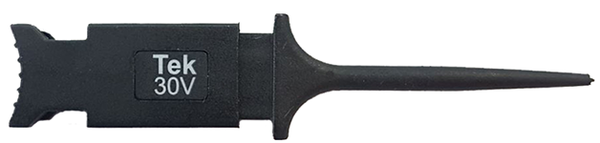

MicroCKT 그래버206-0569-XX

지원되는 오실로스코프

본 측정 시스템이 사용 가능한 텍트로닉스 오실로스코프는 다음과 같습니다.
  • 4 제품군 MSO, 4 제품군 B MSO
  • 5 제품군 MSO, 5 제품군 B MSO, 5 제품군 MSO LP
  • 6 제품군 MSO, 6 제품군 B MSO

서비스 옵션

기본 보증
1년
옵션 R3
수리 서비스 3년(보증 포함)
옵션 R5
수리 서비스 5년(보증 포함)
옵션 C3
교정 서비스 3년
옵션 C5
교정 서비스 5년
옵션 D1
교정 데이터 보고서
옵션 D3
교정 데이터 보고서 3년(옵션 C3 포함)
옵션 D5
교정 데이터 보고서 5년(옵션 C5 포함)
옵션 T3
3년 토털 보호 플랜은 마모, 우발적 손상, ESD 또는 EOS로부터의 수리나 교체 보증 및 예방 유지 관리를 포함합니다. 5일간의 처리 시간과 고객 우선 지원 혜택을 포함합니다.
옵션 T5
5년 토털 보호 플랜은 마모, 우발적 손상, ESD 또는 EOS로부터의 수리나 교체 보증 및 예방 유지 관리를 포함합니다. 5일간의 처리 시간과 고객 우선 지원 혜택을 포함합니다.

프로브와 액세서리는 오실로스코프 보증 및 서비스 제공 품목에 포함되지 않습니다. 각 프로브 및 액세서리 모델의 데이터 시트에서 보증 및 교정 약관을 참조하십시오.

  • TICP 51K740632
    Tektronix는 DEKRA의 ISO 14001:2015 및 ISO 9001:2015 인증을 받았습니다.
