디지털 스토리지 오실로스코프

사양

달리 명시하지 않는 한 모든 사양은 보증됩니다. 달리 명시하지 않는 한 모든 사양은 모든 모델에 적용됩니다.

모델 개요

¹대역폭은 모든 모델에서 공통적으로 2mV/div에 20MHz입니다. TPS2024B의 경우 일반적으로 5mV/div에서 대역폭이 200MHz입니다. 작동 온도 0°C~40°C 사이에서는 10mV/div 이상에서 대역폭이 200MHz입니다. 작동 온도 0°C~50°C 사이에서는 모든 V/div 설정 10mV/div 이상에서 대역폭이 180MHz입니다.

수직 시스템

레코드 길이

2.5K포인트

수직 해상도

8비트(일반 또는 평균)

수직 감도

미세조정된 모든 모델에 대해 2mV~5V/div

DC 수직 정확도

±3%

수직 줌

활성 또는 중지된 파형을 수직으로 확장 또는 축소

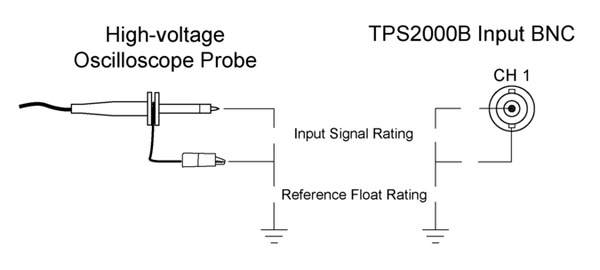

최대 입력 전압(1MΩ)

BNC 신호부터 BNC 쉘까지 300V_RMS CAT II

플로팅(floating) 전압

BNC 쉘부터 접지까지 600V_RMS CAT II

변화(position) 범위

2mV~200mV/div ±1.8V

>200mV~5V/div ±45V

대역폭 제한

20MHz

선형 다이나믹 레인지 (Linear dynamic range)

±5div

입력 임피던스

1MΩ ±2%에 병렬로 20pF

입력 커플링

AC, DC, GND

수평 시스템

초/구간 범위

TPS2012B	TPS2014B	TPS2024B
5ns~50s/div	5ns~50s/div	2.5ns~50s/div

시간 기반 정확도

50ppm

수평 줌

활성 또는 중지된 파형을 수평으로 확장 또는 축소

트리거 시스템(메인만)

트리거 모드

자동, 일반 및 싱글 시퀀스(single sequence)

트리거 유형

에지(상승 또는 하강)

기존의 레벨에 따른 트리거. 모든 입력의 포지티브(positive) 또는 네거티브(negative) 기울기입니다.

커플링 선택: AC, DC, 노이즈 제거, HF 제거, LF 제거

비디오

컴포지트 비디오 또는 방송 표준(NTSC, PAL, SECAM)에서 모든 라인 또는 개별 라인, 홀수/짝수 또는 모든 필드 트리거

펄스 폭(또는 글리치(Glitch))

선택 가능한 시간 제한(33ns~10s)보다 작거나, 크거나, 같거나, 같지 않은 펄스 폭에서 트리거됨

트리거 소스

2채널 모델

CH1, CH2, Ext, Ext/5, Ext/10

4채널 모델

CH1, CH2, CH3, CH4, Ext, Ext/5, Ext/10

트리거 뷰

트리거 보기 버튼을 누르고 있으면 트리거 레벨을 표시합니다.

트리거 신호 주파수 판독값

트리거 소스의 주파수 판독값을 6자리 해상도로 제공합니다.

획득 시스템

획득 모드

샘플

샘플 데이터만

피크 탐지

고주파 및 랜덤 글리치(Glitch) 캡처. 항상 5μs/div에서 50s/div에 이르는 모든 time/div 설정에서 획득 하드웨어를 사용하여 12ns만큼 좁은 글리치(Glitch)도 포착합니다.

평균

평균화된 파형, 선택 가능: 4, 16, 64, 128

싱글 시퀀스(single sequence)

단일 시퀀스 버튼을 사용해 트리거된 단일 획득 시퀀스를 한 번에 하나씩 캡처할 수 있습니다.

스캔/롤 모드

획득 시간 기본 설정 ≥ 100ms/div.

파형 측정

커서(Cursors)

종류

전압, 시간

측정

ΔT, 1/ΔT(주파수), ΔV, dv/dt¹, di/dt¹

¹TPS2PWR1 전력 애플리케이션 패키지가 필요합니다.

자동 파형 측정

주기, 주파수, +폭, -폭, 상승 시간, 하강 시간, 최대, 최소, 피크-피크,, 평균, 사이클 RMS(Cycle RMS).

전원 측정

순간 전력 파형 분석, 파형 분석, 고조파 분석, 스위칭 손실, 위상 각도, dv/dt 및 di/dt 커서(Cursors)를 제공하는 옵션 패키지입니다.

파형 처리

연산자

더하기, 빼기, 곱하기, FFT

FFT

Window: 해닝(Hanning), 플랫탑(Flat Top), Rectangular. 2048 샘플 포인트.

소스

2채널 모델

CH1 - CH2, CH2 - CH1, CH1 + CH2, CH1 × CH2

4채널 모델

CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4

자동 범위

사용자가 오실로스코프를 재설정하지 않고 테스트 포인트를 변경할 수 있습니다.

자동 설정 메뉴

수직, 수평 및 트리거 시스템의 모든 채널을 자동으로 설정하는 싱글 버튼(자동 설정 실행 취소 기능 포함)

구형파

단일 사이클, 다중 사이클, 상승 또는 하강 에지

사인파

단일 사이클, 다중 사이클 FFT 스펙트럼

비디오(NTSC, PAL, SECAM)

필드: 전체, 홀수 또는 짝수 라인: 모두 또는 선택 가능한 라인 번호

소프트웨어

OpenChoice® 데스크톱

RS-232를 통해 오실로스코프와 PC를 원활하게 연결하며 설정, 파형, 측정값 및 화면 이미지를 전송하고 저장합니다. 편리한 Word 및 Excel 도구 모음 추가 기능 외에 Windows 데스크톱 데이터 전송 애플리케이션이 포함되어 있습니다.

디스플레이 시스템

디스플레이 유형

1/4 VGA 능동형 TFT 컬러 5.7인치 LCD 디스플레이

보간(Interpolation)

Sin(x)/x

파형 형태

도트(Dots), 벡터(vectors)

지속 시간(Persistence)

Off, 1초, 2초, 5초, 무한대

형식

YT 및 XY

수평 줌

점선 또는 중지된 파형을 수평으로 확장 또는 축소

입력/출력 포트

RS-232

포트(표준)

9핀 DTE

프로그래밍 기능

Talk/Listen 모드로 모든 모드, 설정 및 측정을 제어합니다. 전송 속도가 최대 19,200입니다.

프린터 포트(표준)

그래픽 파일 형식

TIFF, PCS(PC Paint Brush), BMP(Microsoft Windows), EPS(Encapsulated Postscript) 및 RLE

프린터 형식

버블젯(Bubble Jet), DPU-411, DPU-412, DPU-3445, 팅크젯(Thinkjet), 데스크젯(Deskjet), 레이저젯(Laserjet), 엡슨 도트(Epson Dot)(9핀 또는 24핀), 엡슨 C60, 엡슨 C80

병렬 포트

표준 Centronics 유형

일괄 저장 CompactFlash^® 메모리

모든 Type 1 CompactFlash^® 카드를 사용할 수 있으며 2GB까지 가능합니다(카드는 포함되어 있지 않음).

PC 연결성

표준

데이터 스토리지

비휘발성(Nonvolatile) 스토리지

CompactFlash^® 최대 2GB

레퍼런스 파형 디스플레이

2개의 2500점 기준 파형

파형 저장

8MB당 96개 이상의 레퍼런스 파형

설정

8MB당 4,000개 이상의 전면 패널 설정

화면 이미지

8MB당 128개 이상의 화면 이미지(이미지 수는 선택한 파일 형식에 따라 달라짐)

Save All 기능

8MB당 12개 이상의 Save All 작업. Save All 작업을 한 번 실행하면 2~9개의 파일(설정, 이미지, 그리고 표시된 각 파형에 대한 파일 1개씩)이 생성됩니다.

전원

전원

전원 코드가 있는 AC 어댑터

배터리 작동



2개의 핫스왑(hot-swappable) 배터리 팩 사용

표준 배터리 팩 1개를 사용하면 4시간 작업 가능

배터리 팩을 하나 더 추가하면 8시간 작업 가능

충전된 배터리를 핫스왑(hot-swappable)하여 계속 작업 가능

물리적 특성

치수

	mm	인치
폭	336.0	13.24
높이	161.0	6.33
깊이	130.0	5.10

냉각 공간

장비 왼쪽 측면 및 후면에 50mm(2인치)가 필요함

무게

	kg	lb.
장비	2.7	6.0
배터리 1개 포함	3.2	7.0
배터리 2개 포함	3.7	8.0

패키지 치수

	mm	인치
폭	476.2	18.75
높이	266.7	10.50
깊이	228.6	9.00

EMC, 환경 및 안전

온도

작동

0℃~+50℃

비작동

-40°C~+71°C

습도

TPS2000B 시리즈 오실로스코프는 습하거나 물기가 있는 곳에서 사용할 수 없습니다..

작동

고: 50°C/60% RH

저: 30°C/90% RH



비작동

고: 55°C~71°C/60% RH 최대 습구

저: 30°C~0°C/<90% RH 최대 습구

고도

작동

최대 3,000m

비작동

15,000m

오염 지수 2

오염원이 발생할 수 있는 환경에서는 작동하지 않습니다(IEC61010-1:2001에 정의되어 있음).

엔클로저 레이팅(Enclosure rating)

IP30

CompactFlash^® 카드와 전력 분석 소프트웨어가 설치된 경우(IEC60529:2001에 정의되어 있음)

전자파 적합성

준수 또는 초과: 방출 표준 AS/NZS 2064.1/2에 설명되어 있는 오스트레일리아 EMC 프레임워크

안전

UL61010-1: 2004. CAN/CSA22.2 No. 1010.1: 2004. EN61010-1: 2001.

TPP0101/TPP0201 프로브 일반 도선을 >30V_RMS로 플로팅(floating)하지 마십시오. 일반 도선을 30V_RMS 이상으로 플로팅(floating)하는 경우 P5122, P5150(600V_RMS CAT II로 플로팅(floating) 가능) 또는 비슷한 정격의 패시브 고전압 프로브나 적절한 정격의 고전압 디퍼런셜 프로브를 사용합니다.

주문 정보

TPS2000B 모델

TPS2012B

100MHz, 1GS/s, 2.5k포인트, 2채널 디지털 스토리지 오실로스코프

TPS2014B

100MHz, 1GS/s, 2.5k포인트, 4채널 디지털 스토리지 오실로스코프

TPS2024B

200MHz, 2GS/s, 2.5k포인트, 4채널 디지털 스토리지 오실로스코프

기본 액세서리

프로브

채널당 프로브 하나가 기본입니다.

TPP0101

TPS2012B 및 TPS2014B용 100MHz 10X 패시브 프로브

TPP0201

TPS2024B용 200MHz 10X 패시브 프로브

액세서리

액세서리

--

전면 보호 덮개

--

사용 설명서 인쇄본(영문만 제공)

--

설치 및 안전 설명서

--

전원 코드가 있는 AC 어댑터

--

배터리 수명이 4시간인 연료 게이지가 있는 리튬 이온 배터리. 8시간 동안 연속해서 배터리로 작동하려면 2개의 배터리가 필요합니다.

--

USB-RS-232 케이블

--

OpenChoice^® PC 연결 소프트웨어

--

NI SignalExpress™ Tek Edition 소프트웨어

--

NIM/NIST-트레이스(trace) 가능한 교정 인증서

보증

보증

프로브와 액세서리를 제외한 모든 공임과 부품의 보증 기간은 3년입니다.

장비 옵션

전원 코드 및 플러그 옵션

옵션 A0

북미 전원 플러그(115V, 60Hz)

옵션 A1

전 유럽 전원 플러그(220V, 50Hz)

옵션 A2

영국 전원 플러그(240V, 50Hz)

옵션 A3

호주 전원 플러그(240V, 50Hz)

옵션 A5

스위스 전원 플러그(220V, 50Hz)

옵션 A6

일본 전원 플러그(100V, 50/60Hz)

옵션 A10

중국 전원 플러그(50Hz)

옵션 A11

인도 전원 플러그(50Hz)

옵션 A12

브라질 전원 플러그(60Hz)

옵션 A99

전원 코드 없음

언어 옵션

옵션 L0

영문 설명서

옵션 L1

프랑스어 설명서

옵션 L2

이탈리아어 설명서

옵션 L3

독일어 설명서

옵션 L4

스페인어 설명서

옵션 L5

일본어 설명서

옵션 L6

포르투갈어 설명서

옵션 L7

중국어 간체 설명서

옵션 L8

중국어 번체 설명서

옵션 L9

한국어 설명서

옵션 L10

러시아어 설명서

옵션 L99

설명서 없음

언어 옵션을 선택하면 선택 언어로 번역된 전면 패널 오버레이(overlay)를 제공받으실 수 있습니다.

권장 액세서리

Probes

텍트로닉스에서는 애플리케이션 사양에 적합한 100개 이상의 프로브를 제공합니다. 제공되는 프로브의 전체 목록은www.tek.com/probes를 참조하십시오.

A621

2000A, 5-50kHz AC 전류 프로브/BNC

A622

100A, 100kHz AC/DC 전류 프로브/BNC

P5122

200MHz 패시브 100X 고전압 프로브 ¹

P5150

500 MHz 50X 고전압 프로브

P5205A

고전압 액티브 디퍼런셜 프로브(1300V_p-p, 100MHz)(1103 파워 서플라이 필요)

P5210A

고전압 액티브 디퍼런셜 프로브(5600V_p-p, 50MHz), (1103 파워 서플라이 필요)

CT2

2.5A, 200MHz AC 전류 프로브

TCP202A

15A, 50MHz AC/DC 전류 프로브(1103 파워 서플라이 필요)

TCP303/TCPA300

150A, 15MHz AC/DC 전류 프로브/증폭기

TCP305A/TCPA300

50A, 50MHz AC/DC 전류 프로브/증폭기

TCP312A/TCPA300

30A, 100MHz DC/AC 전류 프로브/증폭기

TCP404XL/TCPA400

500A, 2MHz AC/DC 전류 프로브/증폭기

¹P5122 프로브는 DC 오프셋(offset)이 300V를 초과하는 신호에서 AC 커플링된 측정에 사용하면 안 됩니다. P5120은 고전압 DC 공급기에서 리플 측정 시 권장되는 프로브입니다.

액세서리

TPS2PBND2

TPS2000B 오실로스코프용 파워 번들. 4개의 P5122 패시브 100X 고압 프로브와 TPS2PWR1 전력 측정 및 분석 소프트웨어가 포함되어 있습니다.

TPS2PWR1

전력 측정 애플리케이션 패키지. 순간 전력 파형 분석, 파형 분석, 고조파 분석, 스위칭 손실, 위상 각도, dv/dt 및 di/dt 커서(Cursors).

OpenChoice

Tektronix OpenChoice Desktop 무료 애플리케이션을 사용하면 Microsoft Windows 컴퓨터에서 오실로스코프 화면 이미지, 파형 데이터 및 설정을 캡처할 수 있습니다.

TPSBAT

추가 배터리

TPSCHG

배터리 충전기

AC2100

장비 휴대용 소프트 케이스

HCTEK4321

장비 휴대용 하드 케이스(AC2100 필요)

077-0447-xx

서비스 설명서 – 영문만 제공

077-0444-xx

프로그래머 설명서 – 영문만 제공

케이블

012-1241-xx

RS-232, 9핀 암에서 25핀 수로, 4.6m(15피트), 모뎀용

012-1651-xx

RS-232, 9핀 암에서 9핀 암으로, 널 모뎀, 컴퓨터용

012-1380-xx

RS-232, 9핀 암에서 25핀 암으로, 널 모뎀, 컴퓨터용

012-1651-xx

Centronics, 25핀 수에서 36핀 Centronics으로, 2.4m(8피트), 병렬 프린터 인터페이스용
