디지털 스토리지 오실로스코프

사양

달리 명시하지 않는 한 모든 사양은 보증됩니다. 달리 명시하지 않는 한 모든 사양은 모든 모델에 적용됩니다.

개요

수직 시스템

레코드 길이

모든 모델에서 항상 2.5K포인트

수직 해상도

8비트

수직 감도

미세조정된 모든 모델에 대해 2mV~5V/div

DC 수직 정확도

모든 모델에서 ±3%

수직 줌

활성 또는 중지된 파형을 수직으로 확장 또는 축소

최대 입력 전압

300V_RMS CAT II, 100kHz 초과 20dB/decade에서 3MHz의 13V_p-p AC로 줄임

변화(position) 범위

2mV~200mV/div +1.8V

>200mV~5V/div +45V

대역폭 제한

모든 모델에서 20MHz

입력 임피던스

1MΩ에 병렬로 20pF

입력 커플링

모든 모델에서 AC, DC, GND

수평 시스템

시간 기반 정확도

50ppm

수평 줌

활성 또는 중지된 파형을 수평으로 확장 또는 축소

트리거 시스템

트리거 모드

자동, 일반 및 싱글 시퀀스(single sequence)

트리거 유형

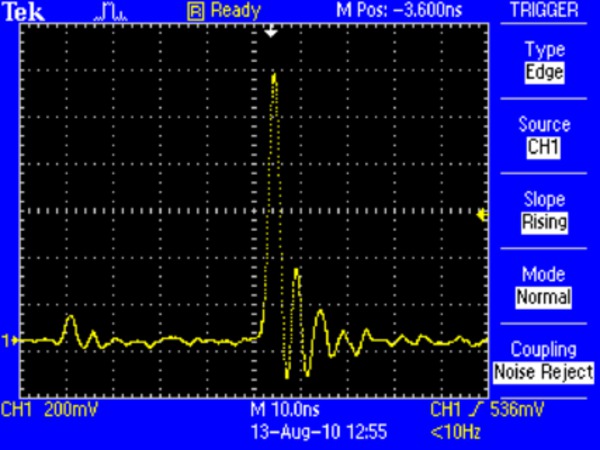

에지(상승/하강)

기존의 레벨에 따른 트리거. 모든 채널의 포지티브(positive) 또는 네거티브(negative) 기울기입니다. 커플링 선택: AC, DC, 노이즈 제거, HF 제거, LF 제거

비디오

컴포지트 비디오 또는 방송 표준(NTSC, PAL, SECAM)에서 모든 라인 또는 개별 라인, 홀수/짝수 또는 모든 필드 트리거

펄스 폭(또는 글리치(Glitch))

선택 가능한 시간 제한(33ns~10s)보다 작거나, 크거나, 같거나, 같지 않은 펄스 폭에서 트리거됨

트리거 소스

2채널 모델

CH1, CH2, Ext, Ext/5, AC 라인

4채널 모델

CH1, CH2, CH3, CH4, Ext, Ext/5, AC 라인

트리거 뷰

트리거 뷰 버튼을 누르고 있으면 트리거 신호가 표시됩니다.

트리거 신호 주파수 판독값

트리거 소스의 주파수 판독값 제공

획득 시스템

획득 모드

피크 탐지

고주파 및 랜덤 글리치(Glitch) 캡처. 항상 5μs/div~50s/div의 기본 설정으로 최대 12ns(표준)의 좁은 글리치(Glitch) 캡처

샘플

샘플 데이터만

평균

평균화된 파형, 선택 가능: 4, 16, 64, 128

싱글 시퀀스(single sequence)

단일 시퀀스 버튼을 사용해 트리거된 단일 획득 시퀀스를 캡처할 수 있음

롤 모드

획득 시간 기본 설정 > 100ms/div

파형 측정

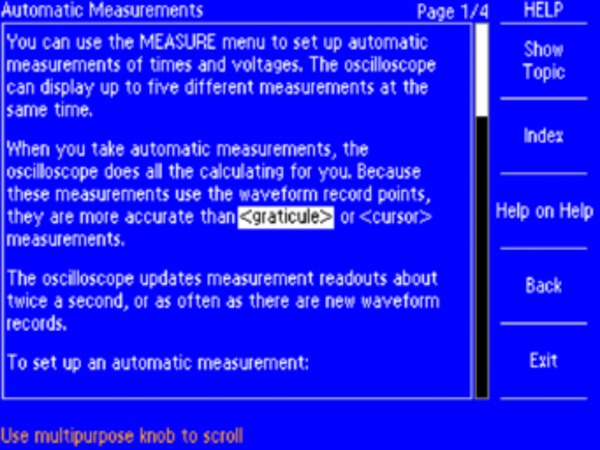

자동 파형 측정

주기, 주파수, +폭, –폭, 상승 시간, 하강 시간, 최대, 최소, 피크-피크, 평균, RMS, 사이클 RMS(Cycle RMS), 커서 RMS(Cursor RMS), 듀티 사이클(duty cycle), 위상, 지연

커서(Cursors)

종류

진폭 및 시간

측정

ΔT, 1/ΔT(주파수), ΔV

파형 연산

연산자

더하기, 빼기, 곱하기, FFT

소스

2채널 모델

CH1 - CH2, CH2 - CH1, CH1 + CH2, CH1 x CH2

4채널 모델

CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 x CH2, CH3 x CH4

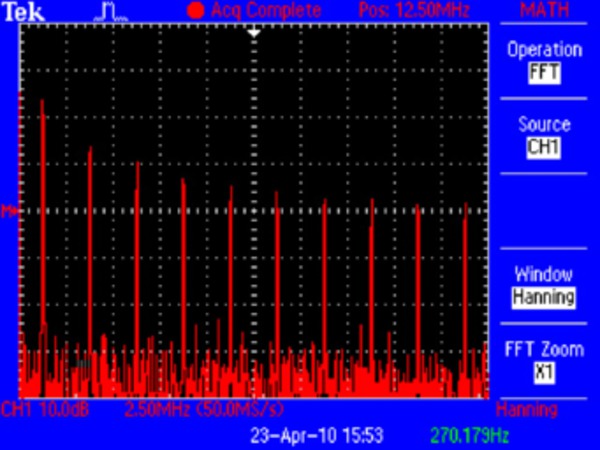

FFT

Window: 해닝(Hanning), 플랫탑(Flat Top), 직사각형

2,048 샘플 포인트

자동 설정 메뉴

수직, 수평 및 트리거 시스템의 모든 채널을 자동으로 설정하는 싱글 버튼(자동 설정 실행 취소 기능 포함)

자동 설정 메뉴 신호 유형 선택 항목:

구형파

단일 사이클, 다중 사이클, 상승 또는 하강 에지

사인파

단일 사이클, 다중 사이클 FFT 스펙트럼

비디오(NTSC, PAL, SECAM)

필드: 전체, 홀수 또는 짝수

라인: 모두 또는 선택 가능한 라인 번호

자동 범위

지점 간에 프로브를 이동할 때나 신호가 큰 변화를 보일 때 수직 및/또는 수평 오실로스코프 설정을 자동으로 조정합니다.

디스플레이 특성

디스플레이

QVGA 액티브 컬러 TFT

보간(Interpolation)

Sin(x)/x

디스플레이 유형

도트(Dots), 벡터(vectors)

지속 시간(Persistence)

Off, 1초, 2초, 5초, 무한대

형식

YT 및 XY

입력-출력 인터페이스

USB 포트

USB 플래시 드라이브를 지원하는 전면 패널의 USB 호스트 포트

PC 및 모든 PictBridge 호환 프린터와의 연결을 지원하는 장비 후면의 USB 디바이스 포트

GPIB

옵션

비휘발성(Nonvolatile) 스토리지

레퍼런스 파형 디스플레이

2.5k 포인트 기준 파형 2개

USB 플래시 드라이브가 없는 파형 스토리지

TDS2001C, TDS2002C, TDS2012C, TDS2022C: 2.5k 포인트 파형 2개

TDS2004C, TDS2014C, TDS2024C: 2.5k 포인트 파형 4개

최소 USB 플래시 드라이브 용량

64GB

USB 플래시 드라이브가 있는 파형 스토리지

8MB당 96개 이상의 레퍼런스 파형

USB 플래시 드라이브를 사용하지 않는 설정

10개의 전면 패널 설정

USB 플래시 드라이브를 사용하는 설정

8MB당 4,000개 이상의 전면 패널 설정

USB 플래시 드라이브를 사용하는 화면 이미지

8MB당 128개 이상의 화면 이미지

실제 이미지 수는 선택한 파일 형식에 따라 다름

USB 플래시 드라이브를 사용하지 않고 모두 저장

8MB당 12개 이상의 모두 저장 작업

모든 저장된 작업을 한 번 실행하면 3~9개의 파일(설정, 이미지, 및 표시된 각 파형에 대한 파일 1개씩)이 생성됩니다.

전원

전원

소스 전압

전체 범위: 100~240V_AC RMS ±10%, 설치 범주 II(90~264V_AC 범위)

소비 전력

소비 전력: 85~275V_AC 입력에서 30W 미만

물리적 특성

장비 치수

높이

158.0mm(6.2인치)

폭

326.3mm(12.8인치)

깊이

124.2mm(4.9인치)

장비 무게

장비

2.0kg(4.4파운드)

액세서리 포함

2.2kg(4.9파운드)

운송 패키지 치수

높이

266.7mm(10.5인치)

폭

476.2mm(18.7인치)

깊이

228.6mm(9.0인치)

RM2000B 랙 마운트 치수

높이

482.6mm(19.0인치)

폭

177.8mm(7.0인치)

깊이

108.0mm(4.3인치)

EMC, 환경 및 안전

온도

작동

0~+50°C

비작동

-40~+71°C

습도

작동

+40ºC 이하에서 최대 80% RH

최대 45% RH 최대 +50°C

비작동

+40ºC 이하에서 최대 80% RH

최대 45% RH 최대 +50°C

고도

작동

최대 3,000m

비작동

최대 3,000m

전자파 적합성

지침 2004/108/EC, EN 61326-2-1 Class A, 호주 EMC 프레임워크 준수

안전

UL61010-2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001, EU 저전압 지침 2006/95/EC

주문 정보

모델

TDS2001C

50MHz, 2채널, 500MS/s, TFT DSO

TDS2002C

70MHz, 2채널, 1GS/s, TFT DSO

TDS2004C

70MHz, 4채널, 1GS/s, TFT DSO

TDS2012C

100MHz, 2채널, 2GS/s, TFT DSO

TDS2014C

100MHz, 4채널, 2GS/s, TFT DSO

TDS2022C

200MHz, 2채널, 2Gs/s, TFT DSO

TDS2024C

200MHz, 4채널, 2GS/s, TFT DSO

장비 옵션

언어 옵션

옵션 L0

영어(장비의 전면 패널 레이블)

옵션 L1

프랑스어(전면 패널 오버레이(overlay))

옵션 L2

이탈리아어(전면 패널 오버레이(overlay))

옵션 L3

독일어(전면 패널 오버레이(overlay))

옵션 L4

스페인어(전면 패널 오버레이(overlay))

옵션 L5

일본어(전면 패널 오버레이(overlay))

옵션 L6

포르투갈어(전면 패널 오버레이(overlay))

옵션 L7

중국어 간체(전면 패널 오버레이(overlay))

옵션 L8

중국어 번체(전면 패널 오버레이(overlay))

옵션 L9

한국어(전면 패널 오버레이(overlay))

옵션 L10

러시아어(전면 패널 오버레이(overlay))

11개 언어로 제공되는 사용 설명서(PDF)는 설명서 CD에서 사용하거나kr.tek.com/manual/downloads에서 다운로드할 수 있습니다. 사용 설명서 인쇄본은 제공되지 않습니다.

전원 플러그 옵션

옵션 A0

북미 전원 플러그(115V, 60Hz)

옵션 A1

전 유럽 전원 플러그(220V, 50Hz)

옵션 A2

영국 전원 플러그(240V, 50Hz)

옵션 A3

호주 전원 플러그(240V, 50Hz)

옵션 A4

북미 전원 플러그(240V, 50Hz)

옵션 A5

스위스 전원 플러그(220V, 50Hz)

옵션 A6

일본 전원 플러그(100V, 50/60Hz)

옵션 A10

중국 전원 플러그(50Hz)

옵션 A11

인도 전원 플러그(50Hz)

옵션 A12

브라질 전원 플러그(60Hz)

옵션 A99

전원 코드 없음

서비스 옵션

옵션 D1

교정 데이터 보고서

프로브 및 액세서리는 오실로스코프 보증 및 서비스 품목에 포함되지 않습니다. 각 제품의 보증 사항 및 교정 조건을 보려면 해당 제품의 데이터 시트를 참조하십시오.

기본 액세서리

프로브

TPP0101

100MHz 패시브 프로브 - TDS2001C, TDS2002C 및 TDS2004C(채널당 하나)

TPP0201

200MHz 패시브 프로브 - TDS2012C, TDS2014C, TDS2022C 및 TDS2024C(채널당 하나)

액세서리

전원코드

플러그 옵션 직접 명기

NIM/NIST

트레이스(trace) 가능한 교정 인증서

매뉴얼

TDS2000C 및 TDS1000C-EDU 표준 준수 및 안전 지침

TDS2000C 및 TDS1000C-EDU 매뉴얼 CD

OpenChoice PC 통신 소프트웨어

USB, 전송 및 저장 설정, 파형, 측정 및 화면 이미지를 사용하여 Windows PC와 TDS2000C 시리즈 사이의 빠르고 쉬운 통신을 지원합니다.

제한적 영구 보증

프로브와 액세서리를 제외하고 재료나 공정 기술의 결함에 대해 10년간 공임 및 부품 보증을 제공합니다.

제품의 수명은 Tektronix가 제품 제조를 중단한 후 5년으로 규정되지만,보증 기간은 최초 구입한 날로부터 10년 이상입니다. 영구 보증은 양도할 수 없으며 최초 구입 증명서가 필요합니다. 제한 사항이 적용되므로 www.tektronix.co.kr/lifetimewarranty에서 약관을 확인하십시오.

프로브 및 액세서리는 오실로스코프 보증 및 서비스 품목에 포함되지 않습니다. 각 제품의 보증 사항 및 교정 조건을 보려면 해당 제품의 데이터 시트를 참조하십시오.

권장 액세서리

프로브

TPP0101

10X 패시브 프로브, 100MHz 대역폭

TPP0201

10X 패시브 프로브, 200MHz 대역폭

P2220

1X/10X 패시브 프로브, 200MHz 대역폭

P6101B

1X 패시브 프로브(15MHz, 300V_RMS CAT II 등급)

P6015A

1000X 고전압 패시브 프로브(75MHz)

P5100A

100X 고전압 패시브 프로브(500MHz)

P5200

고전압 액티브 디퍼런셜 프로브(25MHz)

P6021

15A, 60MHz AC 전류 프로브

A621

2000A, 5~50kHz AC 전류 프로브

A622

100A, 100kHz AC/DC 전류 프로브/BNC

TCP303/TCPA300

150A, 15MHz AC/DC 전류 프로브/증폭기

TCP305/TCPA300

50A, 50MHz AC/DC 전류 프로브/증폭기

TCP312/TCPA300

30A, 100MHz AC/DC 전류 프로브/증폭기

TCP404XL/TCPA400

500A, 2MHz AC/DC 전류 프로브/증폭기

액세서리

TEK-USB-488

GPIB-USB 컨버터

AC2100

계측기용 소프트 휴대용 케이스

HCTEK4321

하드 플라스틱 장비 휴대용 케이스

RM2000B

랙 마운트 키트

077-0444-xx

프로그래머 매뉴얼(영문 및 PDF 형식으로만 제공), www.tek.com/manual/downloads에서 다운로드할 수 있음

077-0446-xx

서비스 매뉴얼(영문 및 PDF 형식으로만 제공), www.tek.com/manual/downloads에서 다운로드할 수 있음

174-4401-xx

장치 케이블에 연결하는 USB 호스트, 길이 91.44cm(3피트)
