디지털 스토리지 오실로스코프

사양

달리 표시된 경우를 제외하고 모든 사양이 보증됩니다. 달리 표시된 경우를 제외하고 모든 모델에 모든 사양이 적용됩니다.

모델 개요

¹대역폭은 2mV/div에서 20MHz입니다.

수직 시스템 — 아날로그 채널

수직 해상도

8비트

입력 감도 범위

미세조정된 모든 모델에 대해 2mV~5V/div

DC 게인 정확도

±3%, 10mV/div ~ 5V/div

최대 입력 전압

300V_RMS CAT II, 100kHz 초과 20dB/decade에서 3MHz의 13V_p-p AC로 줄임

오프셋 범위

2mV~200mV/div: ±1.8V

> 200mV~5V/div: ±45V

대역폭 제한

20MHz

입력 커플링

AC, DC, GND

입력 임피던스

1MΩ에 병렬로 20pF

수직 줌

활성 또는 중지된 파형을 수직으로 확장 또는 축소

수평 시스템 — 아날로그 채널

타임 베이스 범위

5ns~50s/div

시간 기반 정확도

50ppm

수평 줌

활성 또는 중지된 파형을 수평으로 확장 또는 축소

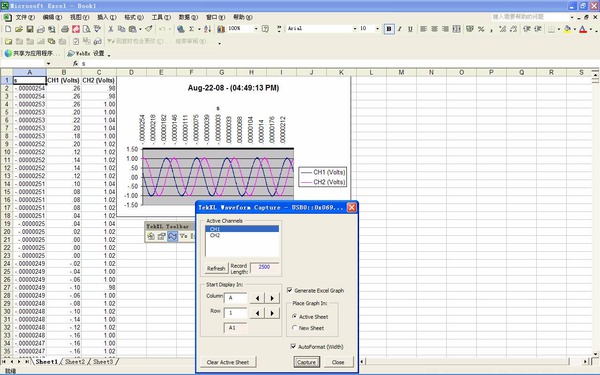

입력/출력 포트

USB 인터페이스

USB 플래시 드라이브를 지원하는 전면부 USB 호스트 포트

PC와 모든 PictBridge^® 호환 프린터에 대한 연결을 지원하는 장비 후면의 USB 장치 포트

GPIB 인터페이스

옵션

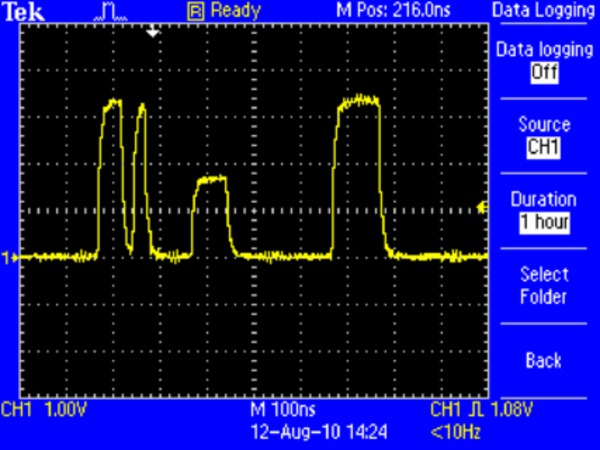

데이터 스토리지

비휘발성 저장 장치

레퍼런스 파형 디스플레이

2.5K 포인트의 레퍼런스 파형

USB 플래시 드라이브 없이 저장 가능한 파형 용량

2.5K 포인트

최대 USB 플래시 드라이브 용량

64GB

USB 플래시 드라이브에 저장 가능한 파형 용량

8MB당 레퍼런스 파형 96개 이상

USB 플래시 드라이브 없이 저장 가능한 설정

전면부 설정 10개

USB 플래시 드라이브에 저장 가능한 설정

8MB당 전면부 설정 4000개 이상

USB 플래시 드라이브를 사용하여 저장 가능한 화면 이미지

8MB당 화면 이미지 128개 이상(이미지 수는 선택한 파일 형식에 따라 달라짐)

USB 플래시 드라이브에 전체 저장

8MB당 전체 저장(Save All) 작업 12개 이상

한번의 전체 저장 작업으로 3 ~ 9개의 파일이 생성됨(설정, 이미지 + 표시되는 파형당 하나의 파일)

획득 시스템

획득 모드

피크 탐지

고주파 및 랜덤 글리치(glitch) 캡처. 항상 5μs/div~50s/div의 기본 설정으로 최대 12ns(표준)의 좁은 글리치(glitch) 캡처

샘플링

샘플 데이터만

평균

평균화된 파형, 선택 가능: 4, 16, 64, 128

싱글 시퀀스(Single sequence)

싱글 시퀀스(Single sequence) 버튼을 사용해 트리거된 싱글 획득 시퀀스(single triggered acquisition)를 캡처할 수 있음

롤

획득 시간 기본 설정 > 100ms/div.

트리거 시스템

외부 트리거 입력

모든 모델에 포함됨

트리거 모드

자동, 일반 및 싱글 시퀀스

트리거 유형

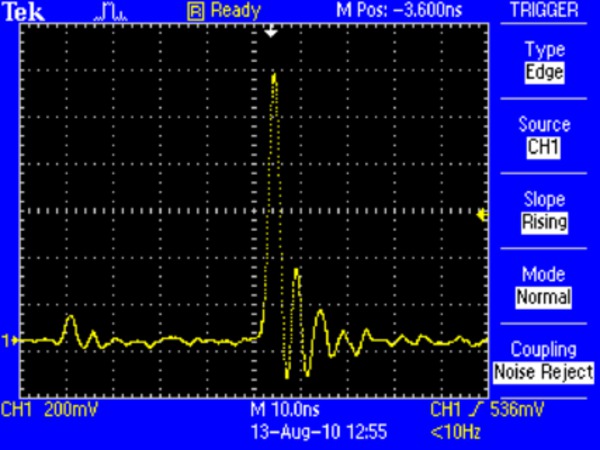

에지(상승/하강)

기존의 레벨에 따른 트리거. 모든 채널의 포지티브 또는 네거티브 기울기입니다. 커플링 선택: AC, DC, 노이즈 제거, HF 제거, LF 제거

비디오

컴포지트 비디오 또는 방송 표준(NTSC, PAL, SECAM)에서 모든 라인 또는 개별 라인, 홀수/짝수 또는 모든 필드 트리거

펄스 폭(또는 글리치(glitch))

선택 가능한 시간 제한(33ns~10s)보다 작거나, 크거나, 같거나, 같지 않은 펄스 폭에서 트리거됨

트리거 소스

4채널 모델: CH1, CH2, CH3, CH4, Ext, Ext/5, AC 라인

트리거 뷰

트리거 뷰 버튼을 누르고 있으면 트리거 신호가 표시됩니다.

트리거 신호 주파수 판독값

트리거 소스의 주파수 판독값을 제공합니다.

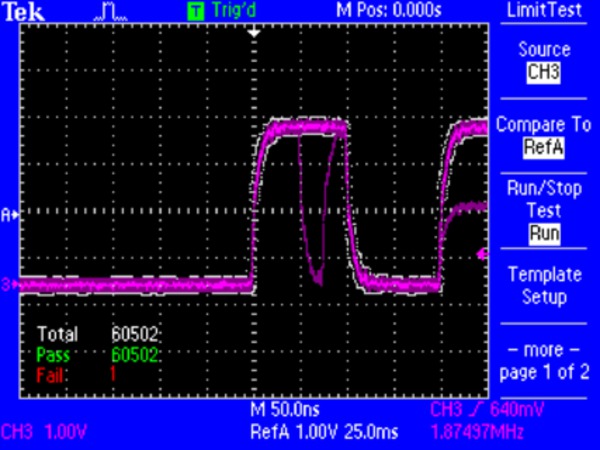

파형 측정

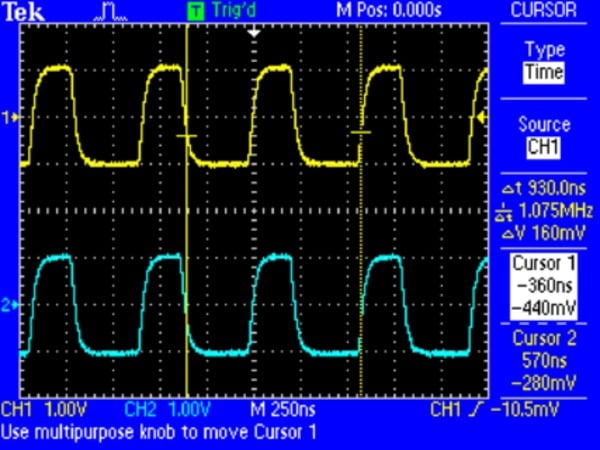

커서

종류

진폭, 시간

측정 기능

ΔT, 1/ΔT, ΔV

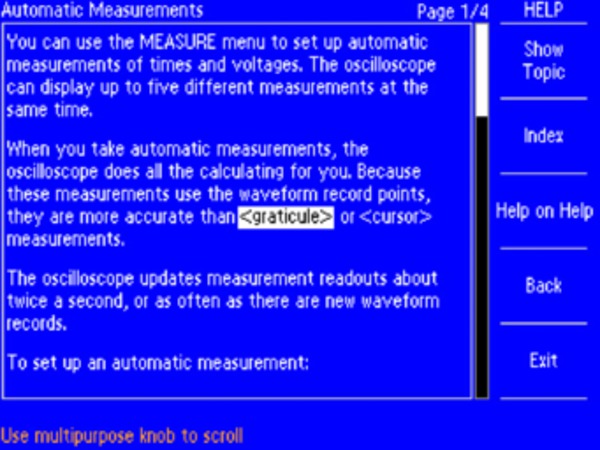

자동 측정

주기, 주파수, +폭, –폭, 상승 시간, 하강 시간, 최대, 최소, 피크-피크, 평균, RMS, 사이클 RMS, 커서 RMS, 듀티 사이클, 위상 및 지연

파형 연산

산술

더하기, 빼기, 곱하기

연산 기능

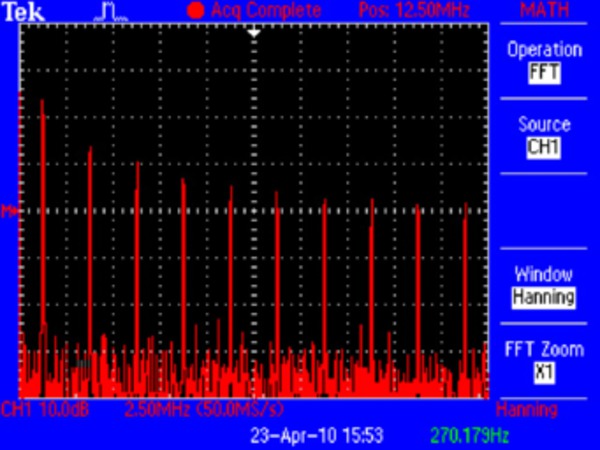

FFT

FFT

윈도우: 해닝(Hanning), 플랫 탑(Flat Top), 직사각형

2,048 샘플 포인트

소스

CH1 – CH2, CH2 – CH1, CH1 + CH2, CH1 × CH2, CH3 – CH4, CH4 – CH3, CH3 + CH4, CH3 × CH4

자동 설정

자동 설정 메뉴

싱글 버튼으로 수직, 수평 및 트리거 시스템의 모든 채널을 자동으로 설정하거나 자동 설정 실행 취소

구형파

단일 사이클, 다중 사이클, 상승 또는 하강 에지

사인파

단일 사이클, 다중 사이클, FFT 스펙트럼

비디오(NTSC, PAL, SECAM)

필드: 전체, 홀수 또는 짝수

라인: 모두 또는 선택 가능한 라인 번호

자동 범위

지점 간에 프로브를 이동할 때나 신호가 큰 변화를 보일 때 수직 및/또는 수평 오실로스코프 설정을 자동으로 조정합니다.

디스플레이 시스템

보간

Sin(x)/x

파형 형태

도트(Dots), 벡터(Vectors)

지속 시간(Persistence)

Off, 1초, 2초, 5초, 무한대

형식

YT 및 XY

물리적 특성

크기

높이

158.0mm(6.22인치)

폭

326.3mm(12.85인치)

깊이

124.2mm(4.89인치)

배송 크기

높이

266.7mm(10.5인치)

폭

476.2mm(18.75인치)

깊이

228.6mm(9.0인치)

무게

계측기 본체

2.0kg(4.4lbs)

... 액세서리 포함

2.2kg(4.9lbs)

RM2000B 랙 마운트

폭

482.6mm(19.0인치)

높이

177.8mm(7.0인치)

깊이

108.0mm(4.25인치)

환경

온도

작동

0~+50ºC

비작동

–40~+71ºC

습도

작동 및 비작동

+40ºC 이하에서 최대 85% RH

최대 +50ºC에서 최대 45% RH

고도

작동 및 비작동

최대 3,000 m

규정

전자파 적합성

지침 2004/108/EC, EN 61326-2-1 Class A, 호주 EMC 프레임워크 준수

안전

UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, IEC61010-1:2001

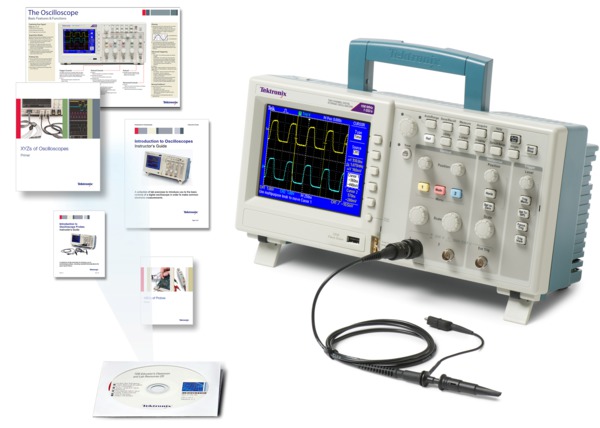

주문 정보

모델

TBS1064

60MHz, 4채널, 1GS/s, TFT DSO

TBS1104

100MHz, 4채널, 1GS/s, TFT DSO

TBS1154

150MHz, 4채널, 1GS/s, TFT DSO

언어 옵션

해당 사용 설명서에 번역된 전면 패널 오버레이가 포함되어 있습니다.¹

¹11개 언어로 제공되는 사용 설명서(PDF)는 CD에서 사용하거나 www.tek.co.kr에서 다운로드할 수 있습니다. 사용 매뉴얼 인쇄본은 제공되지 않습니다.

전원 플러그 옵션

옵션 A0

북미 전원 플러그(115V, 60Hz)

옵션 A1

전 유럽 전원 플러그(220V, 50Hz)

옵션 A2

영국 전원 플러그(240V, 50Hz)

옵션 A3

호주 전원 플러그(240V, 50Hz)

옵션 A5

스위스 전원 플러그(220V, 50Hz)

옵션 A6

일본 전원 플러그(100V, 50/60Hz)

옵션 A10

중국 전원 플러그(50Hz)

옵션 A11

인도 전원 플러그(50Hz)

옵션 A12

브라질 전원 플러그(60Hz)

옵션 A99

전원 코드 없음

서비스 옵션

옵션 D1

교정 데이터 보고서

프로브 및 액세서리는 오실로스코프 보증 및 서비스 품목에 포함되지 않습니다. 고유한 보증 사항 및 교정 조건을 보려면 각 프로브와 액세서리 모델의 데이터 시트를 참조하십시오.
