디지털 스토리지 오실로스코프

TBS1000B-EDU 디지털 오실로스코프 시리즈는 오늘날의 중고등학교와 대학교의 요구사항을 충족하도록 특별히 설계되었습니다. 이 제품은 교육자가 학습 자료를 TBS1000B-EDU 오실로스코프에 원활하게 통합하도록 지원하는 혁신적인 최신 코스웨어 시스템을 사용하는 최초의 오실로스코프입니다. 코스웨어 정보가 오실로스코프 디스플레이에 바로 표시되며, 단계별 지침, 배경 이론, 힌트 및 팁 또는 학생들이 실험 작업을 효율적으로 기록할 수 있는 방법 등을 제시하는 데 사용할 수 있습니다. 이 계측기에는 17.8cm WVGA TFT 컬러 디스플레이, 최고 2GS/s의 샘플링 속도, 50MHz ~ 200MHz의 대역폭, 듀얼 채널 주파수 카운터, 5년 보증이 제공되며, 이는 TBS1000B-EDU를 교육용으로는 업계 최고의 가치를 가진 보급형 오실로스코프로 만들어주는 요소 중 일부일 따름입니다.

주요 성능 사양

• 200MHz, 150MHz, 100MHz, 70MHz, 50MHz, 30MHz ¹ 대역폭 모델

• 2채널 모델

• 모든 채널에서 최고 2GS/s의 샘플링 속도

• 모든 채널에서 2.5k 포인트의 레코드 길이
• 펄스 및 라인 선택형 비디오 트리거를 포함한 고급 트리거 기능

¹ 30MHz 모델은 북미와 유럽에서만 사용 가능.

주요 특징

• 17.8cm WVGA(800X480) 액티브 TFT 컬러 디스플레이

• 34가지 자동 측정 기능

• 시간과 주파수 영역을 동시에 모니터링할 수 있는 듀얼 윈도우 FFT
• 통합형 코스웨어 기능
• 듀얼 채널 주파수 카운터
• 줌 기능
• 자동 설정 및 신호 범위 자동 조정
• 경제적인 신제품 50MHz TPP0051 패시브 프로브
• 다국어 사용자 인터페이스
• 작은 점유 면적과 가벼운 무게 - 길이 124mm, 무게 2kg

연결 기능

• 전면부의 USB 2.0 호스트 포트로 빠르고 손쉽게 데이터 저장 가능
• 후면부의 USB 2.0 장치 포트로 손쉽게 PC에 연결 가능

상세한 신호 정보 확인

신호를 올바르게 분석하려면 신호를 충분히 자세하게 볼 수 있어야 합니다. TBS1000B-EDU에는 모든 신호와 중요한 화면 정보를 분명하게 볼 수 있는 17.8cm 고해상도 TFT 디스플레이가 기본으로 장착되어 있습니다. 이 계측기는 또한 수상 경력에 빛나는 텍트로닉스 MSO/DPO 시리즈 계측기에서 영감을 받은 사용자 인터페이스로 한층 더 강화되었습니다. 이 인터페이스는 사용하기 쉬우며 모든 오실로스코프 기능을 빠르게 액세스할 수 있고, 고해상도 "패닝/&줌" 기능이 포함되어 있으므로 일반 해상도보다 최대 10배 더 자세하게 신호를 볼 수도 있습니다.

줌 기능을 사용하면 일반 뷰보다 최대 10배 더 자세하게 이벤트를 볼 수 있습니다.



정확한 측정을 보장하는 정밀한 디지털 성능

오실로스코프는 최대 200MHz의 대역폭, 2GS/s의 최대 샘플링 속도, 3%의 수직 측정 정확도로 신호의 모든 세부 정보를 볼 수 있는 제품입니다. 텍트로닉스의 독자적인 샘플링 기술은 성능 저하가 없으며, 항상 최소 10배의 오버샘플링으로 모든 채널에서 명시된 실시간 샘플링 속도를 제공합니다. 수직 설정을 변경하거나 또는 복수 채널을 사용하더라도 샘플링 성능이 감소하지 않으므로 신호의 진정한 특성을 볼 수 있습니다.

다른 오실로스코프가 놓칠 수 있는 모든 세부 정보를 포착하는 텍트로닉스의 독자적인 디지털 실시간 샘플링 기능



장치 문제 해결에 핵심적인 툴

TBS1000B-EDU 오실로스코프를 통해 학생들은 오늘날의 복잡한 회로를 디버깅하는 데 사용되는 다양한 첨단 트리거에 대해 배울 수 있습니다. 또한 표준 상승 또는 하강 에지, 펄스 폭 및 비디오 트리거 설정을 통해 관심 신호를 신속하게 격리하고 유연한 트리거 설정 메뉴를 사용하여 대체 트리거링 옵션을 조사할 수 있습니다.

펄스 트리거 기능으로 주요 이벤트를 손쉽게 캡처할 수 있습니다.



신호 캡처 후에 TBS1000B-EDU에서 제공하는 고급 연산 및 측정 기능을 사용하여 손쉽게 신호 품질을 평가할 수 있습니다. 사용자는 신속하게 파형을 더하고, 빼고, 곱할 수 있으며, 34가지 자동 측정 기능 중 하나를 사용하여 주파수, 상승 시간 또는 오버슈트(overshoot)와 같이 중요한 신호 특성을 빠르고 안정적으로 계산할 수 있습니다.

기본 제공되는 34가지 자동 측정 기능으로 신호를 빠르게 분석할 수 있습니다.

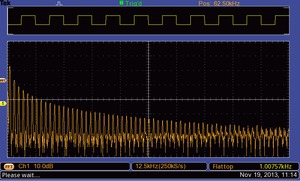

고급 주파수 분석이 필요할 경우, 전면부의 전용 버튼으로 주파수와 시간 영역 파형을 동시에 표시할 수 있는 FFT 기능에 신속하게 액세스할 수 있으므로, 학생들이 신호와 FFT 결과 사이의 관계를 편리하게 이해할 수 있습니다.

전면부의 전용 버튼으로 FFT를 신속하게 실행할 수 있습니다.





이 오실로스코프의 "자동 설정" 기능을 비활성화하여 학습 과정을 보강할 수 있습니다. 학생이 오실로스코프의 기본 작동법을 익히는 것이 중요한 기초 실험의 경우, 자동 설정을 비활성화하면 학생들이 자동 설정 버튼으로 지름길을 택하는 대신 스스로 오실로스코프의 작동에 대한 지식을 적용해볼 수 있습니다. 이 기능은 암호로 통제되며, 유틸리티 메뉴에 있는 자동 설정 화면을 액세스하여 자동 설정 기능을 비활성화 또는 활성화할 수 있습니다.

"자동 설정" 기능은 유틸리티 메뉴에서 암호를 입력하여 비활성화 또는 활성화할 수 있습니다.



TBS1000B-EDU에는 또한 내장 듀얼 채널 주파수 카운터도 포함되어 있습니다. 각 카운터의 트리거 레벨을 개별적으로 제어하여 두 가지 다른 신호 주파수를 손쉽게 동시에 모니터링할 수 있습니다.

모든 TBS1000-EDU 모델에는 듀얼 채널 6자리 주파수 카운터가 기본으로 제공됩니다.



코스웨어 기능

혁신적인 코스웨어 기능은 강력한 PC Course Editor 소프트웨어와 TBS1000B-EDU 계측기, 코스웨어 초기 페이지가 결합된 학습 연계 시스템을 구축합니다. 새로운 기능을 통해 교육자들은 실험 설명과 지침을 작성하고 TBS1000B-EDU 오실로스코프에 직접 자료를 업로드할 수 있습니다. 기존 실험 또한 최근 강의를 직접적으로 뒷받침하거나 학급 토론에서 발견된 새로운 아이디어를 탐구하는 내용으로 수정할 수 있습니다. 학생들은 오실로스코프에서 직접 실험을 수행하고 오실로스코프 화면 캡처로 구성된 보고서 파일에 진행 상황을 기록할 수 있습니다. 코스웨어 자료는 서로 다른 실험, 동일한 학교의 교수 또는 전세계의 교육자들 사이에 손쉽게 공유 가능합니다. 텍스로닉스 코스웨어 웹 페이지는 교육자들이 손쉽게 자신의 강의 자료를 공유하거나 동료의 새롭고 흥미로운 아이디어를 검토하여 참조할 수 있도록 제작되었습니다.



PC Course Editor 소프트웨어

모든 것은 PC 코스웨어 편집 툴에서 시작됩니다. 이 Windows 기반 애플리케이션은 코스웨어를 개발하는 프레임워크를 제공합니다. 강사들은 간단한 Windows 툴에서 텍스트, 이미지, 공식 또는 표를 사용하여 새로운 실험을 고안하거나 기존 실험을 편집할 수 있습니다. 또한 교수, 학급 또는 학교를 구분하는 프로필 서명도 만들 수 있습니다.

코스웨어 콘텐츠의 기본적인 빌딩 블록은 실험 섹션입니다. 이 섹션에 개요, 장비 설정, 이론 토의, 단계별 지침 등을 모두 포함시킬 수 있습니다. 실험이 완료되면 강좌가 생성됩니다. 일반적으로 강좌는 여러 실험과 관련 주제로 구성되며, 예를 들어 기초 디지털 강좌의 경우 "기초 불린 논리", "단순 AND & OR 게이트", "클럭", "준안정적 장치", "메모리 소자" 등이 포함될 수 있습니다. 여러 강좌에서 개별 실험을 공유할 수 있으므로 교육자가 코스 자료를 특정 청중에 맞춰 제공할 수 있습니다. 모든 강좌가 정의되면 모든 강좌와 관련 실험이 포함된 패키지/워크스페이스 파일이 생성되며, 콘텐츠를 TBS1000B-EDU 오실로스코프에 업로드할 수 있게 됩니다.

지역별 특징을 수용할 수 있도록 코스웨어 PC 소프트웨어와 도움말 마법사 지원은 11가지 다른 언어를 지원합니다.

코스웨어 PC 인터페이스는 실험을 사용하여 강좌를 구축합니다. 그 다음 강좌를 사용하여 패키지를 구성하고 오실로스코프에 업로드할 수 있습니다.



오실로스코프 코스웨어 기능

계측기에 워크스페이스 파일이 로드되면, 학생들이 전면부에 있는 전용 "Course(강좌)" 버튼을 사용하여 콘텐츠를 손쉽게 액세스할 수 있습니다. 또한 오실로스코프의 소프트 키와 다목적 노브를 사용하여 각각 최대 30개의 실험이 포함된 강좌를 최대 8개까지 액세스할 수 있습니다. 계측기를 여러 학급에 사용하는 상황에 대응하여 오실로스코프에 최대 100MB의 강좌 자료를 저장할 수 있습니다. 학생들은 실험을 선택한 후 개요 섹션을 검토하고, 단계별 절차를 사용하여 실험을 수행하며, 데이터를 수집하고, 데이터 결과를 확인 및& 저장하며, 절차의 각 단계에서 생성된 파형을 보여주는 보고서를 만들 수 있습니다. 또한 이 모든 작업을 오실로스코프에서 직접 수행할 수 있습니다.

오실로스코프의 소프트 키를 사용하여 액세스할 수 있는 코스웨어 메뉴는 모든 코스웨어 기능에 대한 간편한 액세스를 제공합니다.



텍트로닉스 코스웨어 초기 페이지

텍스로닉스는 교육자들이 실험에 사용할 콘텐츠를 제작하는 데 필요한 새롭고 흥미로운 아이디어를 찾을 수 있도록 코스웨어 웹 페이지를 만들었습니다. 이 사이트에서 사용자는 관련 강좌 자료를 다운로드 및 맞춤 구성하거나 자신의 실험을 업로드하여 다른 사용자와 공유할 수 있습니다. 이 사이트에는 또한 방문자가 키워드, 작성자, 범주, 주제 및/또는 언어로 실험을 검색할 수 있는 포괄적인 검색 엔진도 있습니다. 사이트를 사용하려면 등록이 필요하지만, 등록한 후에는 자료를 다운로드 또는 업로드하거나 사용한 자료에 대한 의견을 적을 수 있습니다.

강력한 검색 엔진으로 관심을 가진 자료를 쉽게 찾을 수 있습니다.



원활한 업무 수행을 지원하도록 설계

TBS1000B-EDU 시리즈 오실로스코프는 텍트로닉스 고유의 사용 편의성과 친숙한 작동 방식을 기반으로 설계되었습니다.

직관적인 조작

사용하기 쉬운 이 계측기는 직관적인 사용자 인터페이스와 함께 채널별 전용 수직 컨트롤, 줌/돋보기 버튼, 오실로스코프의 소프트 키와 다목적 노브를 사용하여 편리하게 액세스할 수 있는 기능 등으로 학습 시간을 줄여주며 효율을 높여줍니다.

필요할 때 필요한 곳에서 활용 가능

상황에 맞는 도움말 시스템이 진행 중인 작업에 특히 중요한 정보를 제공합니다.



내장 도움말 메뉴는 오실로스코프의 특징과 기능에 대해 중요한 정보를 제공합니다. 도움말은 사용자 인터페이스와 동일한 언어로 제공됩니다.

신뢰할 수 있는 성능

TBS1000B-EDU 시리즈 오실로스코프에는 업계 최고 수준의 서비스 및 지원과 더불어 5년 보증이 기본으로 제공됩니다.
