P6248, P6247 및 P6246 디퍼런셜 프로브를 통해 사용자는 디스크 드라이브, 디지털 IC 설계(RAMBUS) 및 통신 애플리케이션(기가비트 이더넷, IEEE-1394 Firewire 및 광채널)에서 일반적으로 검색되는 고대역폭 신호에 대해 시간 도메인 또는 주파수 도메인 측정을 수행할 수 있습니다. P6248에는 프로빙 및 IEEE-1394 상호 연결 액세스를 통해 RAMBUS를 허용하는 액세서리가 포함됩니다. 소형 프로브 헤드 지오메트리 및 다양한 프로브 팁 액세서리를 통해 이러한 프로브에서 높은 CMRR을 유지하면서 표면 마운트 장치의 수동 프로빙을 쉽게 수행할 수 있습니다.
P6248 주요 성능 사양
- ≥1.5GHz 대역폭(보증됨)
- 1.7GHz(편의 사양, ≤27°C) 1X 모드
- 1.85GHz(편의 사양, ≤27°C) 10X 모드
P6247 주요 성능 사양
- ≥1.0GHz 대역폭(보증됨)
P6246 주요 성능 사양
- ≥400MHz 대역폭(보증됨)
주요 특징
- 저입력 커패시턴스: <1pF 디퍼런셜
- 프로브 입력 커넥터: 2개의 기본 0.025인치/0.63mm(중심부 0.1인치) 사각형 핀 소켓(암)
- 정전기 방전 허용 오차(IEC 801-2)
- 오실로스코프, 스펙트럼 분석기 또는 네트워크 분석기에 사용
- >60dB(1,000:1) CMRR(커먼 모드 제거비)
- 소형 프로브 헤드를 통해 SMD 프로빙 용이
연결성
- 1103 TekProbe® 파워 서플라이를 사용하여 TDS 시리즈 오실로스코프 또는 다른 장비의 TekProbe® BNC 인터페이스에 연결합니다.
응용 분야
- 통신(기가비트 이더넷, IEEE-1394, 광채널)
- 반도체 특성화(RAMBUS)
- 디스크 드라이브 읽기 채널 설계
- 통신 펄스 모양 표준 준수
- 지터, 크로스토크(crosstalk) 및 BERT 측정
- 접지 바운스 위치
P6248, P6247 및 P6246 디퍼런셜 프로브
P6248, P6247 및 P6246 디퍼런셜 프로브는 고속 로직과 관련된 접지 바운스 문제를 해결하기 위한 타이밍 분석, 채널 전자 제품 및 디스크 드라이브 읽기의 설계 검증에 적합합니다. 이 프로브를 사용하여 고속 통신 신호에 대해 펄스 모양 또는 크로스토크 표준 준수 테스트를 수행할 수도 있습니다.
사양
달리 명시하지 않는 한 모든 사양은 보증됩니다. 달리 명시하지 않는 한 모든 사양은 모든 모델에 적용됩니다.
모델 개요
| 특성 | P6248 | P6247 | P6246 |
|---|---|---|---|
| 대역폭(보증됨) | ≥1.5GHz | ≥1.0GHz | ≥400MHz |
| 상승 시간(지정됨) | |||
| 감쇠 설정 | X1, X10 | X1, X10 | X1, X10 |
| DC 감쇠 정밀도 | ±2% | ±2% | ±2% |
| 커먼 모드 입력 전압 범위 | ±7.0V, 1X ±7.0V, 10X |
±7.0V, 1X ±7.0V, 10X |
±7.0V, 1X ±7.0V, 10X |
| 디퍼런셜 모드 입력 전압 범위 | ±850mV, 1X ±8.5V, 10X |
±850mV, 1X ±8.5V, 10X |
±850mV, 1X ±8.5V, 10X |
| 최대 비손상 입력 전압 | ±25V(DC + peak AC) | ±25V(DC + peak AC) | ±25V(DC + peak AC) |
| 정전기 내성 | 15kV | 15kV | 15kV |
| 대역폭 제한 | - | 전환 가능, 200MHz | 전환 가능, 200MHz |
| 낮은 주파수 제한, DC 제거 모드 | - | 0.4Hz, 1X 4.0Hz, 10X |
0.4Hz, 1X 4.0Hz, 10X |
| 프로브 인터페이스 | TekProbe® Level II 1 | TekProbe® Level II 1 | TekProbe® Level II 1 |
1 TekProbe® Level II 인터페이스는 TDS 오실로스코프에서 프로브 전원, 자동 크기 조정, 자동 터미네이션을 지원합니다.
보증된 특성

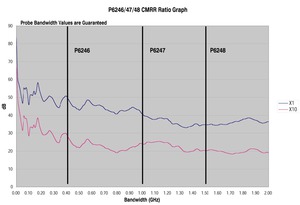

- CMRR
-
주파수 감쇠 설정 P6246 P6247 P6248 1MHz ÷1 >60dB >60dB >60dB ÷10 >45dB >45dB >45dB 100MHz ÷1 >38dB >38dB >38dB ÷10 >25dB >25dB >25dB 500MHz ÷1 해당 없음 >35dB >35dB ÷10 해당 없음 >20dB >20dB 1GHz ÷1 해당 없음 >30dB >30dB ÷10 해당 없음 >18dB >18dB 1.5GHz ÷1 해당 없음 해당 없음 >25dB(편의 사양) ÷10 해당 없음 해당 없음 >18dB(편의 사양)
일반적인 특성
- 입력 커패시턴스
-
- 디퍼런셜 모드
- 커먼 모드
- 입력 저항
-
- 디퍼런셜 모드
- 200kΩ
- 커먼 모드
- 100kΩ
- 선형성
- ±2%
- 노이즈
- 고조파 왜곡
- ≤1.5%
- 패스밴드 리플
- P6248
- DC - 1.5GHz
- P6247
- DC - 850MHz
- P6246
- DC - 400MHz
- 출력 터미네이션
- 50Ω 터미네이션
물리적 특성
- 무게(프로브만)
- 160g(0.36lb.)
- 프로브 헤드 치수(H×W×D)
- 9.3mm × 12mm × 78mm(0.36인치 × 0.47인치 × 3.0인치)
- 입력 연결 치수
- 2.54mm(0.1인치) 중심부에서 0.63mm(0.025인치) 사각형 핀
- 케이블 길이
- 1.2m(47인치)
환경 특성
- 온도
-
- 작동
- 0°C - +50°C
- 비작동
- –55°C - +75°C
- 습도
- (0 - 90% RH)
- 작동
- +30°C - +50°C
- 비작동
- +30°C - +60°C
주문 정보
모델
- P6248
- 1.5GHz 디퍼런셜 프로브
- P6247
- 1.0GHz 디퍼런셜 프로브
- P6246
- 400MHz 디퍼런셜 프로브
P6248 기본 액세서리
| 액세서리 | 수량 | 재주문 부품 번호 1 | |
|---|---|---|---|
| 트레이스(trace) 가능한 교정 인증서 | 1 | - | |
| 휴대용 케이스 | 1 | 016-1952-XX | |
| 사용 설명서(영어) | 1 | 071-0566-XX | |
| 서비스 설명서 | 1 | 071-0573-XX | |
| Tektronix 프로브 관리 및 취급 관련 참조 자료 | 1 | 071-2870-XX | |
| 프로브 팁 액세서리 키트 | 1 | 020-2702-XX | |
| 액세서리 박스 | 1 | 006-7164-XX | |
| 컬러 코딩 밴드, 5가지 컬러 각각 2개 | 1 | 016-1315-XX | |
| 프로브 팁 커넥터 보호기 | 2 | 016-1781-XX(한 세트 2개) | |
| 직선 팁 | 8 | 016-1891-XX(한 세트 8개) | |
| Y 리드선 어댑터 | 2 | 196-3434-XX | |
| 3인치 접지 리드 | 2 | 196-3437-XX | |
| 1인치 솔더 다운(solder down) | 1 | 196-3504-XX | |
| 3인치 솔더 다운(solder down) | 1 | 196-3505-XX | |
| TwinTipTM 어댑터 | 2 | 206-0490-XX | |
| Micro CKT 테스트 팁 | 3 | 206-0569-XX | |
1 재주문 수량은 원래 포함된 수량과 다를 수 있음
P6247/P6246 기본 액세서리
| 액세서리 | 수량 | 재주문 부품 번호 1 | ||
|---|---|---|---|---|
| 트레이스(trace) 가능한 교정 인증서 | 1 | - | ||
| 휴대용 케이스 | 1 | 016-1952-XX | ||
| 사용 설명서(영어, 독일어, 프랑스어, 일본어) | 1 | 070-9898-XX | ||
| 서비스 설명서 | 1 | 070-9899-XX | ||
| Tektronix 프로브 관리 및 취급 관련 참조 자료 | 1 | 071-2870-XX | ||
| BNC-프로브 팁 어댑터 | 1 | 679-4094-XX | ||
| 액세서리 키트 | 1 | 020-2380-XX | ||
| 액세서리 박스 | 1 | 006-7164-XX | ||
| 컬러 코딩 밴드, 5가지 컬러 각각 2개 | 1 | 016-1315-XX | ||
| 짧은 접지 접촉(131-6247-XX) | 2 | 016-1983-XX(한 세트 10개) | ||
| 스프링 장착 접지(131-6271-XX) | 2 | 016-1782-XX(한 세트 6개) | ||
| 리드선 세트 | 1 | 196-3435-XX | ||
| TwinFootTM 어댑터(013-0306-XX) | 2 | 016-1785-XX(한 세트 4개) | ||
| TwinTipTM 어댑터(013-0305-XX) | 1 | 016-1786-XX(한 세트 4개) | ||
| Y 리드선 어댑터 | 1 | 196-3434-XX | ||
| 6인치 접지 리드 | 1 | 196-3436-XX | ||
| Micro CKT 테스트 팁 | 3 | 206-0569-XX | ||
1 재주문 수량은 원래 포함된 수량과 다를 수 있음
옵션 액세서리
| 액세서리 | 부품 번호 | P6248 | P6247/P6246 | |
|---|---|---|---|---|
| Longhorn Via 어댑터 | 016-1780-XX(한 세트 5개) | ■ | ||
| 스프링 장착 접지 | 016-1782-XX(한 세트 6개) | ■ | ||
| 짧은 접지 접촉 | 016-1783-XX(한 세트 10개) | ■ | ||
| TwinFootTM 어댑터 | 016-1785-XX(한 세트 4개) | ■ | ||
| TwinTipTM 어댑터 | 016-1786-XX(한 세트 4개) | ■ | ||
| VariTipTM 어댑터 | 016-1890-XX(한 세트 8개) | ■ | ||
| Micro Klipclip 어댑터 | 013-0309-XX(한 세트 2개) | ■ | ■ | |
| 조정 도구 | 003-0675-XX | ■ | ||
| 프로브 팁 - BNC 어댑터 | 679-4094-XX | ■ | ||
| P6046/HP1141A 프로브 팁 어댑터 | 013-0304-XX | ■ | ■ | |
| IEEE 1394 어댑터 | 679-5027-XX | ■ | ■ | |
| TPA-BNC(프로브를 TekVPI 오실로스코프에 연결) | TPA-BNC | ■ | ■ | |
| TCA-BNC(프로브를 TekConnect 오실로스코프에 연결) | TCA-BNC | ■ | ■ | |
| 50Ω 터미네이션 | 011-0049-XX | ■ | ■ | |
| 50Ω BNC 케이블, 20인치 | 012-0076-XX | ■ | ■ | |
| 50Ω SMA(암) - BNC(수) 어댑터 | 015-0572-XX | ■ | ■ | |
| 다른 BNC 장비와 상호 작용하기 위한 TekProbe® II 파워 서플라이, 1103용 전원 플러그 옵션: | 1103 | ■ | ■ | |
| 북미(115V, 60Hz) | 옵션 A0 | - | - | |
| 전 유럽(220V, 50Hz) | 옵션 A1 | - | - | |
| 영국(240V, 50Hz) | 옵션 A2 | - | - | |
| 호주(240V, 50Hz) | 옵션 A3 | - | - | |
| 스위스(220V, 50Hz) | 옵션 A5 | - | - | |
| 일본(100V, 110/120V, 60Hz) | 옵션 A6 | - | - | |
| 중국(50Hz) | 옵션 A10 | - | - | |
| 인도(50Hz) | 옵션 A11 | - | - | |
| 브라질(60Hz) | 옵션 A12 | - | - | |
| 전원 코드 없음(장비가 230V로 설정됨) | 옵션 A99 | - | - | |
서비스 옵션
- 옵션 C3
- 교정 서비스 3년
- 옵션 C5
- 교정 서비스 5년
- 옵션 D3
- 교정 데이터 보고서 3년(옵션 C3 포함)
- 옵션 D5
- 교정 데이터 보고서 5년(옵션 C5 포함)
- 옵션 R3
- 수리 서비스 3년(보증 포함)
- Opt. R5
- Repair Service 5 Years (including warranty)
- 옵션 SILV600
- 5년으로 확장된 표준 보증
- 옵션 SILV900
- 5년으로 확장된 표준 보증
