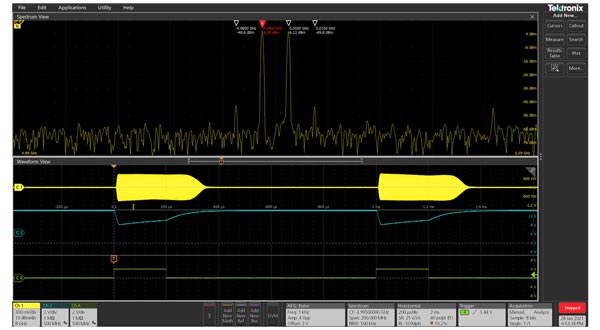

L'analyse de spectre multi-voies synchronisée et les signaux de domaine temporel accélèrent le dépannage 5G.
Les systèmes 5G reposent sur une symphonie de signaux numériques, analogiques et RF. La capacité d'analyser les signaux dans plusieurs domaines est essentielle pour détecter les interférences, les parasites, les pics, les interruptions et autres erreurs.
Sur les oscilloscopes MSO de série 4, 5 et 6, un convertisseur analogique numérique de 12 bits inclus dans un ASIC conçu par Tektronix se trouve sur chaque voie. Chaque convertisseur envoie des données numérisées à grande vitesse sur deux voies. Cette approche permet un contrôle indépendant des acquisitions dans le domaine temporel et dans le domaine fréquentiel, ce qui permet d'optimiser les vues signal et spectre d'un signal donné. Cette fonction unique d'affichage du spectre permet des mesures synchronisées dans les domaines temporel, RF et numérique, sur 8 voies potentielles.
Le MSO de série 6 est disponible avec une bande passante allant jusqu'à 10 GHz, ce qui lui permet de mesurer directement les signaux 5G Sub 6 (FR1).
