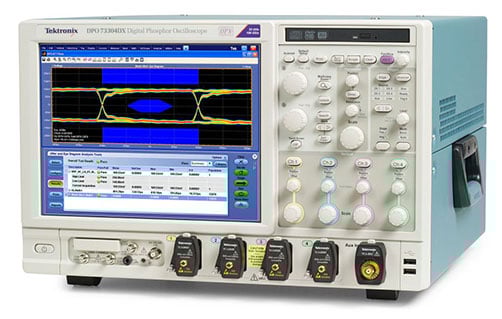

Oscilloscopes au phosphore numérique et à signaux mixtes MSO/DPO70000DX
Le MSO/DPO70000 est l'un des oscilloscopes les plus avancés de sa catégorie. Il permet à l'ingénieur de mieux voir les signaux avec un minimum de bruit, de déboguer plus rapidement les anomalies des signaux et d'utiliser des outils de mesure et d'analyse pour les tests de conformité automatisés et autres vérifications. En outre, le MSO/DPO70000 est la solution optimale pour la conception et le débogage analogique/numérique, les communications de données et les communications série à haut débit. Voyez comment vous pouvez utiliser le MSO/DPO70000 pour votre prochain projet afin de trouver et d'analyser un large éventail d'anomalies à signaux mixtes.
8 GHz -
33 GHz
Jusqu'à 1 G points
4 analogiques
16 numériques (MSO)
Jusqu'à 100 G éch./s
Découvrez le signal réel
Le meilleur niveau de fiabilité du signal du marché, le niveau de bruit le plus faible et le nombre effectif de bits le plus élevé (ENOB), tout ceci vous assure une parfaite fidélité du signal et des mesures précises. Le rapport signal/bruit important et le niveau de bruit interne faible offrent une caractérisation précise de vos conceptions.
À l’intérieur du modèle MSO/DPO70000 : module multi-puces
Points forts
- L’amélioration de la bande passante élimine les imperfections dans la réponse de fréquence à la pointe de la sonde
- Un niveau de bruit de gigue faible et une précision verticale élevée offrent plus de marge dans vos mesures
- Une large gamme de sondes simplifie la configuration des mesures complexes et préserve l’intégrité du signal
- Comparez la synchronisation du signal optique et du signal électrique sur un seul écran avec la sonde optique étalonnée.
Réduisez le temps de débogage
Du premier démarrage aux vérifications du fonctionnement, les oscilloscopes MSO/DPO70000 disposent des fonctionnalités dont vous avez besoin pour trouver rapidement les problèmes. Le meilleur taux de capture des signaux du marché et le déclenchement Pinpoint® assurent l’efficacité de la recherche et de la capture des problèmes intermittents.

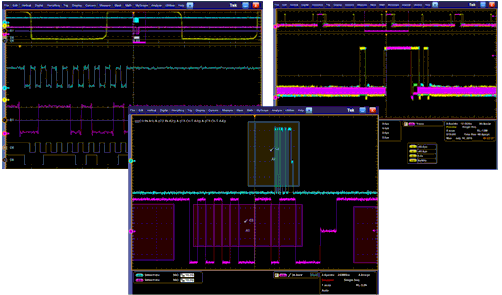

iCapture™ : découvrez simultanément les informations numériques et analogiques
Points forts
- FastAcq suit les évolutions de vos signaux et vous présente le comportement réel, y compris avec les défauts les plus insaisissables
- Recherchez rapidement les états ou les séquences de bus non valides avec le décodage et le déclenchement en parallèle ou en série
- iCapture™ vérifie facilement les caractéristiques analogiques des signaux numériques, sans changer les connexions
- Le déclenchement visuel vous fait gagner des heures de capture et de recherche manuelle dans les acquisitions afin de trouver les événements critiques et de faire aboutir vos efforts de débogage
- Automatisez les tests avec notre package de pilotes Python
Des outils de mesure et d’analyse pour rester sur la bonne voie
Les logiciels qui prennent en charge l’application contiennent les tests de conformité automatisés, les outils de débogage instructifs et de nombreuses options de connexion au signal dont vous avez besoin pour vérifier et certifier vos conceptions.
Points forts

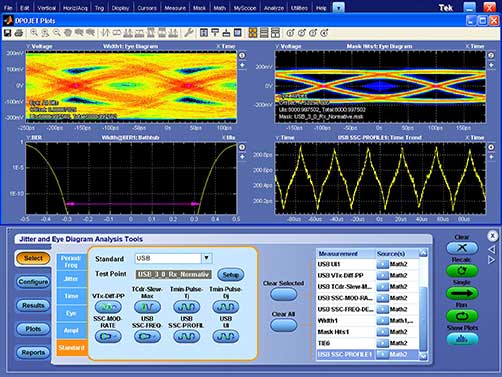

- DPOJET : l’outil de mesure le plus complet et le plus flexible disponible actuellement
- Analyse de la liaison de données série : l’outil le plus puissant et le plus complet pour l’analyse et la compensation des effets du signal dans les liaisons de données série
- La plus large gamme de normes prises en charge, de I2C, SPI, RS-232, FlexRay, MIPI, DisplayPort, HDMI, PAM4, PCIe Gen3/Gen4/Gen5, SATA/SAS, USB, Type-C, 10/100BaseT jusqu'à 10G/100G Ethernet
- Des outils de débogage puissants pour détecter et corriger rapidement les problèmes de conception
- Mesures optiques, comme le taux d’extinction (ER), la puissance optique moyenne (AOP), l’amplitude de modulation optique (OMA), la valeur optique haute/valeur optique basse, compatible avec la sonde optique DPO7OE1/DPO7OE2
| Modèle | Bande passante analogique | Fréquence d'échantillonnage | Longueur d'enregistrement | Voies analogiques | Voies numériques | Tarif | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO72304DX | 23 GHz | 50 G éch./s à 100 G éch./s | 62,5 millions à 1 G points | 4 | 16 | - | Configuration et devis |
| MSO72504DX | 25 GHz | 50 G éch./s à 100 G éch./s | 62,5 millions à 1 G points | 4 | 16 | - | Configuration et devis |
| MSO73304DX | 33 GHz | 50 G éch./s à 100 G éch./s | 62,5 millions à 1 G points | 4 | 16 | - | Configuration et devis |
| MSO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| MSO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| MSO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| MSO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| DPO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| DPO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| DPO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| DPO73304DX | 33 GHz | 50 G éch./s à 100 G éch./s | 31,25 millions à 1 G points | 4 | - | - | Configuration et devis |
| DPO72304DX | 23 GHz | 50 G éch./s à 100 G éch./s | 31,25 millions à 1 G points | 4 | - | - | Configuration et devis |
| DPO72504DX | 25 GHz | 50 G éch./s à 100 G éch./s | 31,25 millions à 1 G points | 4 | - | - | Configuration et devis |
| DPO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| Modèle | Bande passante analogique | Fréquence d'échantillonnage | Longueur d'enregistrement | Voies analogiques | Voies numériques | Tarif | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO72304DX | 23 GHz | 50 G éch./s à 100 G éch./s | 62,5 millions à 1 G points | 4 | 16 | - | Configuration et devis |
| MSO72504DX | 25 GHz | 50 G éch./s à 100 G éch./s | 62,5 millions à 1 G points | 4 | 16 | - | Configuration et devis |
| MSO73304DX | 33 GHz | 50 G éch./s à 100 G éch./s | 62,5 millions à 1 G points | 4 | 16 | - | Configuration et devis |
| MSO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| MSO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| MSO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| MSO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 | - | Configuration et devis |
| DPO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| DPO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| DPO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
| DPO73304DX | 33 GHz | 50 G éch./s à 100 G éch./s | 31,25 millions à 1 G points | 4 | - | - | Configuration et devis |
| DPO72304DX | 23 GHz | 50 G éch./s à 100 G éch./s | 31,25 millions à 1 G points | 4 | - | - | Configuration et devis |
| DPO72504DX | 25 GHz | 50 G éch./s à 100 G éch./s | 31,25 millions à 1 G points | 4 | - | - | Configuration et devis |
| DPO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - | - | Configuration et devis |
Conception analogique ou numérique et débogage
Lorsque vous procédez au débogage de votre prochaine conception, vous devez retrouver et analyser rapidement une large palette de problèmes de signaux mixtes, des problèmes d’intégrité du signal, comme la diaphonie ou la gigue, aux violations de configuration et de paquets retenus ou abandonnés. C’est précisément dans cette situation que vous avez besoin d’un oscilloscope disposant d’outils puissants et présentant des performances fiables. Avec le modèle MSO/DPO70000 sur votre table, vous respectez le calendrier que vous vous êtes fixé.
Points forts
- Affichez facilement les caractéristiques analogiques de n’importe quelle entrée et vérifiez la synchronisation du système avec iCapture™ sur 4 voies analogiques et 16 voies logiques
- Analysez les opérations du système à l’échelle qui vous convient avec une mémoire à long terme sur toutes les voies
- Recherchez et corrigez les problèmes avec une gamme complète d’outils de déclenchement, de décodage et de mesure
Communications de données
Les réseaux de communication de données actuels sont en constante évolution et sont basés sur de nombreuses normes, toutes différentes. L'oscilloscope MSO/DPO70000 comprend des outils complets permettant de valider la couche physique des composants Ethernet et de déboguer les systèmes basés sur Ethernet de 10BASE-T à 40/100 Gb. L'oscilloscope MSO/DPO70000 comporte également les outils de conformité et de débogage pour les autres normes de communication de données.
Des outils de conformité et de débogage qui répondent à vos exigences
Découvrez les solutions de test 400G PAM4
Points forts
- Outils de test de conformité et de débogage automatisés adaptés aux différentes normes
- Jeu complet d’outils d’analyse de gigue et de débogage
- Caractériser les signaux PAM4 et NRZ
Communications série haute vitesse
Les normes des interfaces numériques nouvelle génération repoussent les limites des outils actuels de conformité et de débogage. Les mesures automatisées de la gamme MSO/DPO70000 accélèrent les cycles de validation de la couche physique et assurent la cohérence. Des outils puissants comme le décodage de protocole et le déclenchement visuel raccourcissent le débogage lorsque les mesures de conformité échouent. Identifiez la gigue et le bruit de diaphonie ou autre bruit de couplage.
Tous les outils de conformité et de débogage série à haute vitesse
Points forts
- Accélérez l’analyse, la validation et les tests préliminaires de conformité de votre conception PCIe, SATA ou SAS
- Identifiez rapidement la cause principale des problèmes lors du test de conceptions USB Type-C
- Réduisez les temps de test de conformité DisplayPort et de validation de la couche physique HDMI
- L’analyse de liaison de données série avec DPOJET propose la simulation complète et la mesure des bus pour ordinateur, communication et mémoire
RADAR et RF

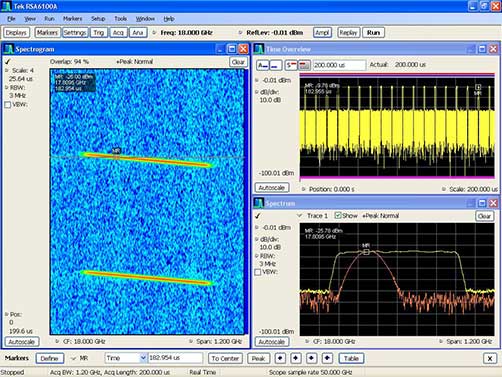

La série MSO/DPO70000 avec logiciel d'analyse de signaux vectoriels SignalVu met à votre disposition les capacités d'analyse nécessaires pour résoudre en toute confiance les problèmes de conception RF, sans fil et hyperfréquences les plus complexes. Vous pouvez analyser les signaux jusqu'à 70 GHz avec les mêmes outils utilisés sur les analyseurs de spectre en temps réel Tektronix.
Déclenchez, capturez et analysez les événements de spectre à large bande
Points forts
- Vérifiez facilement les conceptions de radar large bande, les liaisons satellites à haut débit, les réseaux WLAN 802.11, la norme WiGig 802.11 ou de saut de fréquence radio
- Prenez simultanément des mesures de fréquence, de synchronisation, de phase et de modulation
- Des options logicielles optimisées pour les applications qui prennent en charge les radars large bande, les liaisons satellites à haut débit, les normes IEEE 802.11 a/b/g/j/p/n/ac (WiFi), IEEE802.11ad/ay (WiGig), Zigbee et Bluetooth
Recherche avancé
Profitez d'informations sur des événements brefs et subatomiques qui décrivent le monde des particules fondamentales. Découvrez comment nous mesurons le premier véritable ordinateur quantique. Comprenez comment les chercheurs à la pointe modifient aujourd'hui profondément notre mode de vie.
Points forts
- Recherche quantique
- Spectroscopie rotationnelle
- Vélocimétrie photonique Doppler (PDV)
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | P6717A | SONDE GÉNÉRIQUE, MISE À JOUR AVEC KIT D’ACCESSOIRES | Configuration et devis |
| Afficher la fiche technique | P6750 | SONDE DMAX P6750 POUR INSTRUMENTS MSO70K | Configuration et devis |
| Afficher la fiche technique | P6780 | Sonde logique à entrée différentielle 17 voies pour modèle MSO70000 avec accessoires intégrés | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TCPA300 | Sonde de courant : 100 MHz, amplificateur (nécessite une sonde) | Configuration et devis |
| Afficher la fiche technique | TCPA400 | Sonde de courant : 50 MHz, amplificateur (nécessite une sonde) | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | TAP1500L | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | P5100A | Sonde haute tension : 500 MHz, 100 X, 2,5 kV, asymétrique, BNC | Configuration et devis |
| P6015A | SONDE HAUTE TENSION, 75 MHZ, 40 KV, 1000 X 3 M - CERTIFICAT D’ÉTALONNAGE TRAÇABLE | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | P7504 | SONDE DIFFERENTIELLE TRIMODE 4 GHz | Configuration et devis |
| Afficher la fiche technique | P7506 | SONDE DIFFERENTIELLE TRIMODE 6 GHz | Configuration et devis |
| Afficher la fiche technique | P7508 | SONDE DIFFÉRENTIELLE TRIMODE 8 GHz | Configuration et devis |
| Afficher la fiche technique | P7513A | SONDE DIFFÉRENTIELLE TRIMODE 13 GHz | Configuration et devis |
| Afficher la fiche technique | P7516 | SONDE DIFFÉRENTIELLE TRIMODE. CERTIFICAT D’ÉTALONNAGE TRAÇABLE FOURNI AVEC LE PRODUIT. | Configuration et devis |
| Afficher la fiche technique | P7520A | Sonde différentielle TriMode | Configuration et devis |
| Afficher la fiche technique | P7625 | SONDE TRIMODE 25 GHZ FAIBLE BRUIT, DANS SON BOÎTIER, AVEC ACCESSOIRES | Configuration et devis |
| Afficher la fiche technique | P7633 | SONDE TRIMODE 33 GHZ FAIBLE BRUIT, DANS SON BOÎTIER, AVEC ACCESSOIRES | Configuration et devis |
| Afficher la fiche technique | P7708 | Sonde TriMode 8 GHz avec technologie de connecteur TekFlex, interface TekConnect | Configuration et devis |
| Afficher la fiche technique | P7713 | Sonde TriMode 13 GHz avec technologie de connecteur TekFlex, interface TekConnect | Configuration et devis |
| Afficher la fiche technique | P7716 | Sonde TriMode 16 GHz avec technologie de connecteur TekFlex, interface TekConnect | Configuration et devis |
| Afficher la fiche technique | P7720 | Sonde TriMode 20 GHz avec technologie de connexion TekFlex, interface TekConnect | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | P5200A | Sonde haute tension : 50 MHz, 50 X/500 X, 1,3 kV, différentielle, BNC | Configuration et devis |
| Afficher la fiche technique | P5202A | SONDE DIFFÉRENTIELLE, 20 X/200 X, SONDE DE TENSION DIFFÉRENTIELLE 100 MHZ | Configuration et devis |
| Afficher la fiche technique | P5205A | Sonde haute tension : 100 MHz, 50 X/500 X, 1,3 kV, différentielle, BNC | Configuration et devis |
| Afficher la fiche technique | P5210A | Sonde haute tension : 50 MHz, 100 X/1000 X, 5,6 kV, différentielle, BNC | Configuration et devis |
| Afficher la fiche technique | P6251 | SONDE DIFFÉRENTIELLE HAUTE TENSION, AVEC INTERFACE TEKPROBE-BNC, 42 V, 1 GHZ - CERTIFICAT D’ÉTALONNAGE TRAÇABLE | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | P6701B | CONVERTISSEUR O/E, DC-1 GHZ, 500-950 NM, TPI - CERTIFICAT D’ÉTALONNAGE TRAÇABLE | Configuration et devis |
| Afficher la fiche technique | P6703B | CONVERTISSEUR O/E, DC-1 GHZ, 1100-1650 NM, TPI - CERTIFICAT D’ÉTALONNAGE TRAÇABLE | Configuration et devis |
| Lien vers la fiche technique | Sonde | Description | Configuration et devis |
|---|---|---|---|
| Afficher la fiche technique | DPO7OE1 | Sonde optique mono et multimode 33 GHz pour oscilloscopes en temps réel MSO/DPO70000. Gamme de longueur d’onde : 750 nm à 1 650 nm | Configuration et devis |
| Afficher la fiche technique | DPO7OE2 | Sonde optique monomode 59 GHz pour oscilloscopes en temps réel MSO/DPO70000. Gamme de longueur d’onde : 1 200 nm à 1 650 nm | Configuration et devis |
Tektronix propose différents forfaits d'étalonnage et d'extension de garantie lors de l'achat de votre instrument pour protéger et maintenir les performances de celui-ci au fil des ans. Les avantages sont les suivants :
- Maintenance de qualité OEM
- Priorité pour les réparations en atelier
- De nombreuses protections contre les accidents, un programme de prêt et d'autres avantages dans le cadre du programme
- Différents niveaux et différentes options de service d'étalonnage
Investissez dès maintenant pour éviter les temps d'arrêt et les dépenses imprévus. Demandez à votre représentant commercial d'ajouter un forfait d'entretien à l'achat de votre instrument.
Protégez votre investissement en protégeant votre disponibilité
Configuration et devis
