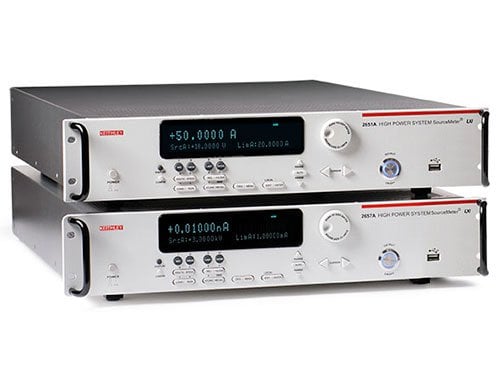

SMU SourceMeter® série 2650 haute puissance de Keithley
Les unités d’alimentation et de mesure (SMU) de puissance de la série 2650 sont spécialement conçues pour caractériser et tester les circuits électroniques à courant ou tensions élevés et les semiconducteurs de puissance tels que les diodes, les FET, les IGBT, les LED haute luminosité, les convertisseurs DC-DC, les batteries, les cellules photovoltaïques et d’autres matériaux, composants, modules et sous-assemblages de puissance. Elles offrent une puissance, une précision, une vitesse, une flexibilité et une facilité d’utilisation sans équivalent afin d’améliorer la productivité des tests en recherche et développement, en production et dans les environnements dédiés à la fiabilité. Deux instruments capables de délivrer jusqu’à 3 000 V ou 2 000 W de puissance de courant pulsé sont disponibles.
Prix de base
US $27,400
+
SMU SourceMeter® série 2650 haute puissance de Keithley
Caractéristiques |
Gains |
Source/charge de tension et de courant à quatre quadrants hautement flexible couplée à des compteurs de tension et de courant de précision | Offre des performances hors pair avec une résolution de 6½ digits. |

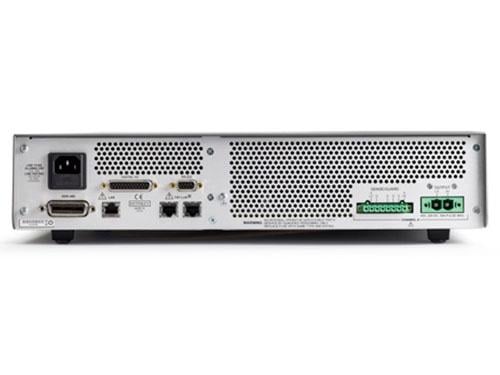

Source ou absorbe (2651 A) jusqu'à 2000 W de puissance pulsée (±40 V, ±50 A) ou jusqu'à 200 W de puissance DC (±10 V à ±20 A, ±20 V à ±10 A, ±40 V à ±5 A) ; connexion facile de deux unités (en série ou en parallèle) pour créer des solutions jusqu'à ±100 A ou ±80 V | Prend en charge la caractérisation/test des semiconducteurs de puissance, des LED haute luminosité, des dispositifs optiques, des cellules solaires et du GaN, du SiC et d'autres matériaux et composants. Les applications comprennent la caractérisation de la température de jonction des semiconducteurs ; la numérisation haute vitesse et haute précision ; les études d'électromigration ; et les tests des dispositifs fort courant, forte puissance. |

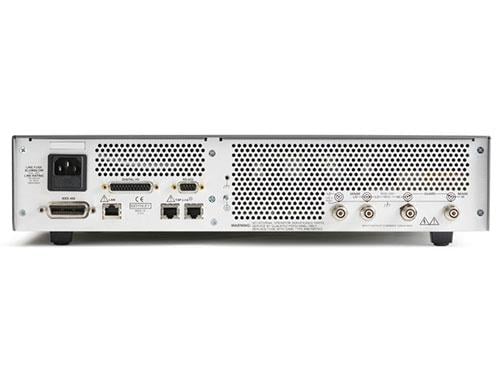

Source ou absorbe (2657 A) jusqu'à 180 W de puissance DC ou pulsée (±3000 V à 20 mA, ±1500 V à 120 mA) | Fournit la haute tension requise pour la caractérisation et les tests des composants semiconducteurs de puissance, y compris le GaN, le SiC et d'autres matériaux composés et composants, les tests de décrochage et de fuite à 3 kV et la caractérisation des transitoires inférieurs à la millisecondes. |
Logiciel basé sur un navigateur Web embarqué | Permet le contrôle à distance via n'importe quel navigateur, sur n'importe quel ordinateur, de n'importe où dans le monde. |
Choix de la numérisation ou de l'intégration des modes de mesure | Prend en charge la caractérisation précise du comportement transitoire et permanent, y compris les effets thermiques changeant rapidement. |
Technologie TSP (Test Script Processing) | Permet une intégration facile du système avec le modèle 2657A et les modèles de la série 2600B. |
Bus d'expansion de voie TSP-Link | Permet de combiner plusieurs instruments 2651A et 2657A et certains instruments SMU série 2600B pour former un système intégré comprenant jusqu'à 32 voies. |

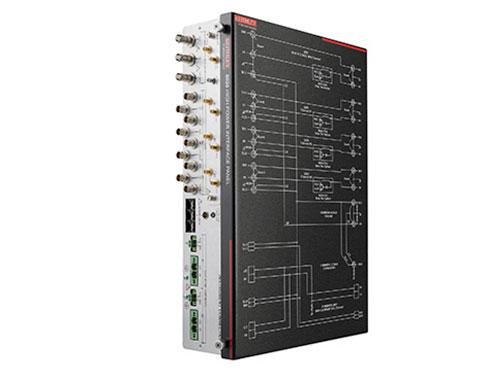

Compatible avec le boîtier de test de composant forte puissance modèle 8010 et le panneau d'interface forte puissance modèle 8020 | Fournit des connexions sûres et faciles pour tester des composants forte puissance au niveau de la partie packagée ou du wafer. |
Outil logiciel gratuit Test Script Builder | Vous permet de créer, modifier, déboguer et stocker des scripts de test TSP. |
Logiciel de caractérisation des composants semiconducteurs ACS Basic en option | Optimise la productivité lors de la caractérisation de pièces packagées pendant le développement, la vérification de la qualité ou l'analyse des défaillances. |
Réduisez les coûts et protégez votre investissement
![](/sites/default/files/2018-04/2450_GrahicDisplay_8in.jpg)
Les contrats Keithley Care offrent des services rapides et de grande qualité pour un coût nettement inférieur à ceux des réparations effectuées à la demande des clients. Un clic ou un appel suffisent pour prendre en charge la réparation : pas de devis, de bons de commandes ou de délai de validation.
Modèle | Voies | Source de courant max/gamme de mesure | Source de tension max/gamme de mesure | Résolution de mesure (intensité/tension) | Alimentation | Tarif | Configure And Quote |
---|---|---|---|---|---|---|---|
2651A | 1 | 50A | 40V | 100fA / 100nV | 2000 W | US $27,400 | Configuration et devis |
2657A | 1 | 120mA | 3000V | 1fA / 100nV | 180 W | US $33,000 | Configuration et devis |
Modèle | Voies | Source de courant max/gamme de mesure | Source de tension max/gamme de mesure | Résolution de mesure (intensité/tension) | Alimentation | Tarif | Configure And Quote |
---|---|---|---|---|---|---|---|
2651A | 1 | 50A | 40V | 100fA / 100nV | 2000 W | US $27,400 | Configuration et devis |
2657A | 1 | 120mA | 3000V | 1fA / 100nV | 180 W | US $33,000 | Configuration et devis |
Logiciel de commande de l'instrument KickStart de Keithley.
Aucune programmation requise.
Faire des mesures est facile avec KickStart. Caractérisez vos composants et matériaux rapidement et facilement sans programmation. Visualisez les résultats en temps réel, sous forme de graphiques et de tableaux. Exportez des tableaux de données ou des graphiques pour créer des rapports rapides ou des analyses supplémentaires dans Excel.
- Créez rapidement des tests simples d'impulsion ou de balayage
- Générer des balayages linéaires, logarithmiques, de liste et doubles de la source de tension et de courant avec mesure simultanée
- Application de caractérisation I-V pour prendre en charge jusqu'à quatre unités de source et de mesure
- Interface GPIB, USB, Ethernet sur système d’exploitation Windows
![Keithley Kickstart](/-/media/images/product-series/2400-graphical-smu/keithley-kickstart-iv-characterizer-plot.jpg?h=268&iar=0&w=500)
![](/-/media/images/product-series/2400-graphical-smu/acs_standard_datasheet_1.jpg?h=314&iar=0&w=580)
Contrôle automatisé du laboratoire à la chaîne de fabrication
La suite Automated Characterization Suite (ACS) de Keithley offre un contrôle total de votre équipement. Que vous ayez besoin de contrôler quelques instruments sur votre banc ou d'automatiser une baie de test entière pour la production, ACS offre un environnement flexible et interactif pour la caractérisation des appareils, les tests paramétriques, les tests de fiabilité et les tests fonctionnels simples.
- Effectuez des tests individuels simples ou créez des arbres de projet complexes
- Codez avec Python dans ACS pour une flexibilité et un contrôle illimités
- Contrôle manuel ou automatisé du prober au niveau du wafer
- Capacités de gestion des données et d'analyse statistique
Application de simulation de batterie dans Kickstart
L'application Battery Simulator de KickStart permet aux utilisateurs de créer, gérer et simuler des modèles de batteries en toute simplicité. Cette application spécialisée, disponible en option, pour le logiciel KickStart est conçue pour être utilisée avec la SMU série graphique 2400 et les SMU séries 2650 et 2600B de Keithley.
L'application Battery Simulator comprend :
- La possibilité de générer, de modifier et de simuler des modèles de batterie personnalisés
- Une interface utilisateur réactive qui permet de modifier l'état de charge simulé en temps réel.
- Un affichage sous forme de tableaux et de graphiques pour visualiser la collecte de données en temps réel
- La possibilité de parcourir plusieurs modèles de batterie enregistrés dans le référentiel sur le disque local
- La possibilité d'importer et d'exporter des modèles vers et depuis le logiciel KickStart
- Des modèles de batteries dynamiques et statiques
- Le modèle de batterie dynamique actualise les valeurs en temps réel
- Une représentation visuelle des VOC, Vt, SOC, ESR, courant et capacité de la batterie.
- Une application facile à utiliser avec 3 modes de fonctionnement pour réduire les erreurs d'utilisation.
En savoir plus sur l'application KickStart Battery Simulator
![2281S_Sim_Update_070323](/-/media/products/2281s_sim_update_070323.png?h=962&iar=0&w=1677)
Accessoire
2651A-KIT-3
Fiche technique
Description
KIT DE CÂBLAGE COAXIAL COURANT ÉLEVÉ ET FAIBLE IMPÉDANCE, LONGUEUR 3 MÈTRES
Accessoire
2657A-LIM-3
Fiche technique
Description
MODULE D’INTERCONNEXION BAS
Accessoire
2657A-PM-200
Fiche technique
Description
MODULE DE PROTECTION HAUTE TENSION 200 V
Accessoire
8010
Fiche technique
Description
ÉQUIPEMENT DE TEST POUR 265xA
Accessoire
HV-CA-554-.5
Fiche technique
Description
CÂBLE TRIAXIAL HAUTE TENSION, 0,5 M, MÂLE - MÂLE
Accessoire
HV-CA-554-1
Fiche technique
Description
CÂBLE TRIAXIAL HAUTE TENSION, 1 M, MÂLE - MÂLE
Accessoire
HV-CA-554-2
Fiche technique
Description
CÂBLE TRIAXIAL HAUTE TENSION, 2 M, MÂLE - MÂLE
Accessoire
HV-CA-554-3
Fiche technique
Description
CÂBLE TRIAXIAL HAUTE TENSION, 3 M, MÂLE - MÂLE
Accessoire
HV-CA-571-3
Fiche technique
Description
CÂBLE TRIAXIAL HAUTE TENSION SANS TERMINAISON, TRAVERSÉE, FEMELLE, 3 M
Accessoire
HV-CS-1613
Fiche technique
Description
CONNECTEUR DE TRAVERSÉE TRIAXIAL FEMELLE, HAUTE TENSION
Accessoire
SHV-CA-553-1
Fiche technique
Description
TRIAXIAL SHV vers HV, 1 M, MÂLE - MÂLE
Accessoire
SHV-CA-553-2
Fiche technique
Description
CABLE TRIAXIAL SHV VERS HV, 2 M, MÂLE - MÂLE
Accessoire
SHV-CA-553-3
Fiche technique
Description
CABLE TRIAXIAL SHV VERS HV, 3 M, MÂLE - MÂLE
Fiche technique | Accessoire | Description |
---|---|---|
Affichage Fiche technique | 2651A-KIT-3 | KIT DE CÂBLAGE COAXIAL COURANT ÉLEVÉ ET FAIBLE IMPÉDANCE, LONGUEUR 3 MÈTRES |
Affichage Fiche technique | 2657A-LIM-3 | MODULE D’INTERCONNEXION BAS |
Affichage Fiche technique | 2657A-PM-200 | MODULE DE PROTECTION HAUTE TENSION 200 V |
Affichage Fiche technique | 8010 | ÉQUIPEMENT DE TEST POUR 265xA |
Affichage Fiche technique | HV-CA-554-.5 | CÂBLE TRIAXIAL HAUTE TENSION, 0,5 M, MÂLE - MÂLE |
Affichage Fiche technique | HV-CA-554-1 | CÂBLE TRIAXIAL HAUTE TENSION, 1 M, MÂLE - MÂLE |
Affichage Fiche technique | HV-CA-554-2 | CÂBLE TRIAXIAL HAUTE TENSION, 2 M, MÂLE - MÂLE |
Affichage Fiche technique | HV-CA-554-3 | CÂBLE TRIAXIAL HAUTE TENSION, 3 M, MÂLE - MÂLE |
Affichage Fiche technique | HV-CA-571-3 | CÂBLE TRIAXIAL HAUTE TENSION SANS TERMINAISON, TRAVERSÉE, FEMELLE, 3 M |
Affichage Fiche technique | HV-CS-1613 | CONNECTEUR DE TRAVERSÉE TRIAXIAL FEMELLE, HAUTE TENSION |
Affichage Fiche technique | SHV-CA-553-1 | TRIAXIAL SHV vers HV, 1 M, MÂLE - MÂLE |
Affichage Fiche technique | SHV-CA-553-2 | CABLE TRIAXIAL SHV VERS HV, 2 M, MÂLE - MÂLE |
Affichage Fiche technique | SHV-CA-553-3 | CABLE TRIAXIAL SHV VERS HV, 3 M, MÂLE - MÂLE |
