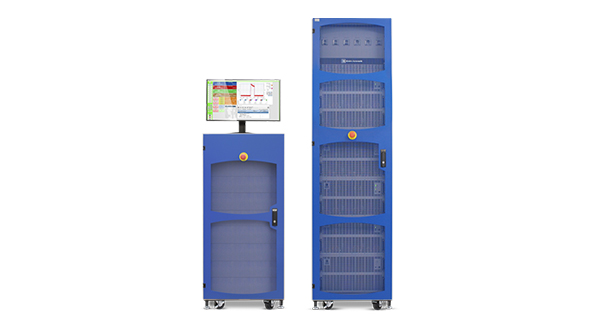

Série EA-BTS 10300
L'EA-BTS 10300 offre une solution complète pour le cyclage et le test des batteries. Les tests comprennent des simulations de cycle de conduite et de résistance d'isolation, en plus du cyclage de la batterie. Le système peut contrôler une chambre d'essai et s'interfacer avec le système de gestion de la batterie par l'intermédiaire de l'interface de bus CAN. Le logiciel du système, basé sur des widgets, permet une configuration et une exécution rapides et faciles des tests.
Jusqu'à 3,84 MW
Jusqu'à 2 000 V
Jusqu'à 30 720 A
Test de batterie haute puissance/tension intégré
Compact, automatisé et économique
- Convivialité, sécurité intégrée pour la batterie et l'opérateur, logiciel intuitif, interface utilisateur tactile personnalisable.
- Solution de batterie clé en main facile à utiliser qui s'adapte à vos besoins de test croissants
- Modulaire et personnalisable : échangez les modules selon les besoins sans l'intervention d'un technicien
- Extensible pour s'adapter aux technologies de batteries plus puissantes
Densité de puissance maximale
- Jusqu'à 2 400 A par rack et 30 720 A de capacité totale
- 300 kW dans un seul rack de 42U de haut (racks parallèles jusqu'à 3,84 MW)
- Nécessite seulement un tiers de l'espace au sol par rapport aux racks concurrents (un rack de 300 kW ne consomme que 6,5 m² d'espace au sol).
Solution entièrement intégrée
- Solution intégrée complète à l'épreuve du temps pour s'adapter aux nouvelles technologies de batteries pour véhicules électriques
- Logiciel de test de batterie spécialement conçu inclus (EA-BTS)
- Écran tactile de 24 pouces et interface utilisateur
- Module de contrôle et de mesure de puissance (PCMM)
Toutes ces performances incluent :
- Haute tension jusqu'à 2000 VDC
- Puissance élevée jusqu'à 3,84 MW
- Densité de puissance élevée avec une capacité de 300 kW/rack dans un espace de 6,5 m² seulement.
- Vitesse élevée avec des vitesses de balayage de l'instrument inférieures à 500 μs et véritable fonction de réglage automatique et continu
- Haute efficacité avec un retour allant jusqu'à 96,5 % de l'énergie absorbée vers le réseau électrique AC.
- Haute intégration avec un ensemble complet de puissance et de contrôle, tout en étant modulaire pour faciliter la modification et l'extension du système.
Le générateur de fonctions intégré simplifie les configurations
De nombreuses alimentations et charges EA incluent un générateur de fonctions intégré qui peut être utilisé pour piloter la tension ou le courant de sortie. Tous les signaux AFG typiques sont disponibles, ainsi qu'une capacité arbitraire avec séquençage pour créer des signaux de sortie plus personnalisés. Cette capacité AFG s'adapte à plusieurs alimentations en parallèle.
Le générateur de fonctions permet à l'alimentation de simuler ou de tester des comportements complexes tels que :
- la simulation d'une cellule solaire avec une tension de circuit ouvert, un courant de court-circuit, et une tension et un courant de point de puissance maximale (MPP) précis.
- Test de l'efficacité des onduleurs selon les normes CSN EN 50530.
- Test des normes LV123, LV124 et LV148 pour les fournisseurs automobiles.

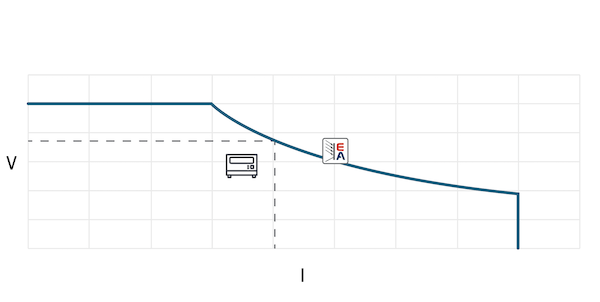

Les alimentations typiques ont une plage de sortie carrée, ce qui signifie qu'elles ne peuvent produire leur puissance nominale qu'à un seul point de tension-courant. Les alimentations EA Elektro-Automatik dotées d'une véritable fonction de réglage automatique peuvent produire leur puissance nominale sur une gamme de tensions et de courants.
Véritable fonction de réglage automatique pour un cyclage rapide et continu de la batterie
Les alimentations bidirectionnelles EA possèdent une véritable fonction de réglage automatique pour à la fois fournir et absorber de l'énergie. Non seulement cela permet une plage de tension et de courant plus large par rapport à une alimentation de sortie rectangulaire conventionnelle, mais ces instruments peuvent fournir ou absorber une puissance nominale jusqu'à 1/3 de la tension nominale maximale. Contrairement à un système doté d'instruments sans véritable fonction de réglage automatique, un test de cyclage ne nécessite pas d'interruption pour permettre à l'instrument de changer de plage lorsque la tension du bloc-batterie augmente ou diminue.
- Réduisez le budget et l'espace nécessaire
- Pas de sélection de surdimensionnement d'alimentation
- Une alimentation teste plus d'exigences
- À l'épreuve du temps, polyvalent pour les tests futurs
La régénération transforme les déchets en économies
Les charges électroniques régénératives et les alimentations bidirectionnelles EA peuvent récupérer jusqu'à 96 % de l'énergie qu'elles absorbent. Le raccordement au réseau AC est donc également utilisé comme sortie pour la réinjection de l'énergie DC fournie.
Les charges électroniques traditionnelles ou les banques de résistances dissipent la puissance absorbée en la transformant en chaleur. Cela peut nécessiter d'importantes solutions de refroidissement et de climatisation, et cette énergie absorbée est ensuite perdue, ce qui réduit l'efficacité des tests et de l'installation.
L'énergie récupérée par les charges EA est réinjectée dans le réseau local de l'installation à l'aide d'un onduleur synchronisé avec le réseau, où cette énergie peut être utilisée par d'autres appareils de l'installation. Si la quantité d'énergie récupérée est supérieure à celle utilisée par l'installation (ce qui est possible lors des tests de rendement des piles à combustible, par exemple), l'énergie peut être réinjectée dans le réseau public.
| Série | Alimentation | Tension | Actuel | Devis |
|---|---|---|---|---|
| EA-BTS 10300 | Jusqu'à 3,84 MW | Jusqu'à 2 000 V | Jusqu'à 30 720 A | Demander un devis |
