Analyseur de spectre

Caractéristiques

Toutes les caractéristiques sont garanties sauf indication contraire.

Fréquence

Plage de fréquences d'entrée radio-fréquence (RF)

9 kHz à 6,2 GHz

Précision de référence de fréquence

Initiale

±3 ppm + vieillissement (18 °C à 28 °C ambiants, après 20 minutes de montée en température)

±20 ppm + vieillissement (-10 °C à 55 °C ambiants, après 20 minutes de montée en température), typique

Vieillissement (typique)

±3 ppm (1ère année), ±1 ppm/an ensuite

Entrée de référence de fréquence externe

Plage de fréquences d'entrée

10 MHz ±10 Hz

Plage de niveaux d'entrée

-10 dBm à +10 dBm, sinusoïdal

Impédance

50 Ω

Résolution de fréquence centrale

Échantillons I&Q en blocs

1 Hz

Échantillons CAN en flux

500 kHz

Amplitude

Impédance d'entrée radio-fréquence (RF)

50 Ω

VSWR d'entrée radio-fréquence (RF) (typique)

≤ 1,8:1 (10 MHz à 6200 MHz, niveau de référence ≥ +10 dBm)

Niveau d'entrée radio-fréquence (RF) maximal sans dommage

Tension CC

±40 V_CC

Niveau de référence ≥ –10 dBm

+23 dBm (continu ou crête)

Niveau de référence < –10 dBm

+15 dBm (continu ou crête)

Niveau d'utilisation maximal des entrées radio-fréquence (RF)

Niveau maximal d'entrée radio-fréquence (RF) pour lequel l'instrument respectera ses spécifications de mesure.

Fréquence centrale < 22 MHz (chemin basse fréquence)

+15 dBm

Fréquence centrale ≥22 MHz (chemin RF)

+20 dBm

Précision d'amplitude à toutes les fréquences centrales

Fréquence centrale	Garantie (18 °C à 28 °C)	Typique (95 % de confiance) (18 °C à 28 °C)	Typique (-10 °C à 55 °C)
9 kHz - < 3 GHz	±1,2 dB	±0,8 dB	±1,0 dB
≥ 3 GHz - 6,2 GHz	±1,65 dB	±1,0 dB	±1,5 dB

Niveau de référence +20 dBm à -30 dBm, alignement effectué avant le test.

S'applique aux données I&Q corrigées, avec des rapports signal/bruit > 40 dB.

Les spécifications ci-dessus sont valables pour un fonctionnement et un stockage opérés dans les conditions d’humidité absolues moyennes de l’étalonnage d’usine 8 grammes d’eau par mètre cube d’air). Des spécifications en humidité supplémentaires sont fournies dans le manuel technique de référence pour la vérification des performances et des spécifications.

Fréquence intermédiaire et système d'acquisition

bande passante IF

40 MHz

Fréquence d'échantillonnage CAN et largeur de bit

112 M éch./s, 14 bits

Données d'acquisition à FI en temps réel (non corrigées)

Échantillonnage 112 M éch./s sur des entiers relatifs 16 bits

BP 40 MHz, FI numérique 28 ±0,25 MHz, non corrigés. Les valeurs corrigées sont stockées avec les fichiers enregistrés

Transmission en blocs à une fréquence moyenne de 224 Mbits/s

Données d'acquisition de bande de base en blocs (corrigé)

Durée maximale d'acquisition

1 seconde

Bandes passantes

≤ 40 /( 2^N) MHz, IF numérique 0 Hz, N ≥ 0

Fréquences d'échantillonnage

≤ 56 / (2^N) Msps, échantillons complexes flottants 32 bits, N ≥ 0

Platitude d'amplitude de voie

Niveau de référence +20 dBm à -30 dBm, alignement effectué avant le test. S'applique aux données I&Q corrigées, avec des rapports signal/bruit > 40 dB.

Plage de fréquences centrale	Garanti	Typique
	18 °C à 28 ºC
24 MHz à 6,2 GHz	±1,0 dB	±0,4 dB
22 MHz à 24 MHz	±1,2 dB	±1,0 dB
	-10 °C à 55 ºC
24 MHz à 6,2 GHz	---	±0,5 dB
22 MHz à 24 MHz	---	±2,5 dB

Déclenchement

Entrée de déclenchement/synchronisation

Plage de tension

TTL, 0,0 V – 5,0 V

Niveau de déclenchement, tension de seuil sur un front montant

1,6 V minimum ; 2,1 V maximum

Niveau de déclenchement, tension de seuil sur un front descendant

1,0 V minimum ; 1,35 V maximum

Impédance

10 kΩ

Déclenchement de puissance FI

Plage de seuil

0 dB à -50 dB à partir du niveau de référence, pour niveaux de déclenchement > 30 dB au-dessus du niveau de bruit

Type

Front montant ou descendant

Temps de réarmement du déclencheur

≤100 μs

Bruit et distorsion

Niveau de bruit moyen affiché (DANL)

Niveau de référence = -50 dBm, entrée fermée sur une charge de 50 Ω, journal des moyennes de détection (10 moyennes). SignalVu-PC Mesure de spectre avec décalage > 40 Mhz peut utiliser les chemins LF ou RF dans le premier segment du balayage de spectre.

Fréquence centrale	Plage de fréquence	DANL (dBm/Hz)	DANL (dBm/Hz), typique
< 22 MHz (chemin BF)	100 kHz - 42 MHz	-130	-133
≥ 22 MHz (chemin RF)	2 MHz - 5 MHz	-145	-148
	> 5 MHz - 1,0 GHz	-161	-163
	> 1,0 GHz - 1,5 GHz	-160	-162
	> 1,5 GHz - 2,5 GHz	-157	-159
	> 2,5 GHz - 3,5 GHz	-154	-156
	> 3,5 GHz - 4,5 GHz	-152	-155
	> 4,5 GHz - 6,2 GHz	-149	-151

Bruit de phase

Phase du bruit mesurée avec un signal CW 1 GHz à 0 dBm

Les données du tableau suivant sont en unités dBc/Hz

	Fréquence centrale
Décalage	1 GHz	10 MHz (typique)	1 GHz (typique)	2,5 GHz (typique)	6 GHz (typique)
1 kHz	-84	-115	-89	-78	-83
10 kHz	-84	-122	-87	-84	-85
100 kHz	-88	-126	-93	-92	-95
1 MHz	-118	-127	-120	-114	-110

Réponse parasite résiduelle

Niveau de référence ≤ -50 dBm, Entrée RF fermée sur charge 50 Ω)

Plage CF 9 kHz - < 1 GHz

< -100 dBm

Plage CF 1 GHz - < 3 GHz

< -95 dBm

Plage CF 3 GHz - 6,2 GHz

< -90 dBm

Avec ces exceptions pour les parasites liés à la LO

< -80 dBm : 2 080-2 120 MHz

< -80 dBm : 3 895-3 945 MHz

< -85 dBm : 4780-4810 MHz

FM résiduelle

< 10 Hz_CàC (95 % de confiance)

3Distorsion IM de 3^e ordre

Deux signaux CW (onde continue) d'entrée, séparation 1 MHz, chaque niveau de signal d'entrée à 5 dB sous le niveau de référence défini à l'entrée radio-fréquence (RF)

Un niveau de référence à -15 dBm désactive le préamplificateur ; un niveau de référence à -30 dBm active le préamplificateur

Fréquence centrale à 2 130 MHz

≤ -63 dBc au niveau de référence -15 dBm, 18 ⁰C à 28 ⁰C

≤ -63 dBc, au niveau de référence -15 dBm, -10 °C à 55 ⁰C, typique

≤ -63 dBc, au niveau de référence -30 dBm, typique

40 MHz à 6,2 GHz, typique

< -58 dBc au niveau de référence = -10 dBm

< -50 dBc au niveau de référence = -50 dBm

3Interception de 3^e ordre (TOI)

Fréquence centrale 2130 MHz

≥ +13 dBm au niveau de référence -15 dBm, 18 °C à 28 °C

≥ +13 dBm, au niveau de référence -15 dBm, -10 °C à 55 °C, typique

≥ -2 dBm, au niveau de référence -30 dBm, typique

40 MHz à 6,2 GHz, typique

+14 dBm au niveau de référence -10 dBm

-30 dBm au niveau de référence -50 dBm

Distorsion de 2^e harmonique, typique

< -55 dBc, 10 MHz à 300 MHz, niveau de référence = 0 dBm

< -60 dBc, 300 MHz à 3,1 GHz, niveau de référence = 0 dBm

< -50 dBc, 10 MHz à 3,1 GHz, niveau de référence = -40 dBm

Exception : < -45 dBc dans la plage de 1850 à 2330 MHz

Interception de 2^e harmonique (SHI)

+55 dBm, 10 MHz à 300 MHz, niveau de référence = 0 dBm

+60 dBm, 300 MHz à 3,1 GHz, niveau de référence = 0 dBm

+10 dBm, 10 MHz à 3,1 GHz, niveau de référence = -40 dBm

Exception : < +5 dBm dans la plage de 1850 à 2330 MHz

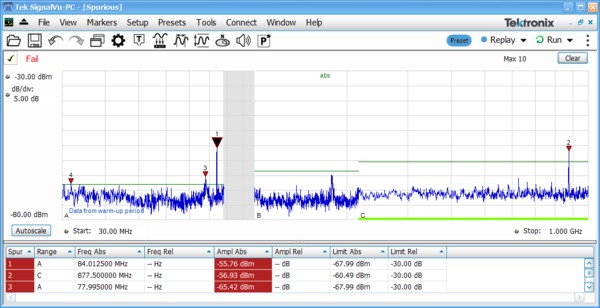

Réponse parasite liée à l'entrée (SFDR)

Fréquences d’entrée ≤ 6,2 GHz à une température comprise entre 18 °C et 28 ºC

Niveau	Plage de fréquences centrale
Réponses aux parasites induits par les mécanismes suivants : RFx2*LO1, 2RFx2*LO1, RFx3LO1, RFx5LO1, RF vers traversée FI, image FI2
< -60 dBc	≤ 6 200 MHz
Réponses aux parasites induits par les premières images FI (RFxLO1)
< -60 dBc	<2 700 MHz
< -50 dBc	2 700 - 6 200 MHz

Avec ces exceptions avec fréquence ≤ 6,2 GHz et température comprise entre 18 °C et 28 ºC, typique

Type	Niveau	Plage de fréquences centrale
Traversée FI	< -45 dBc	1 850 - 2 700 MHz
Première image FI	< -55 dBc	1 850 - 1 870 MHz
	< -35 dBc	3 700 - 3 882 MHz
	< -35 dBc	5 400 - 5 700 MHz
RFx2LO	< -50 dBc	4 750 - 4 810 MHz
2RFx2LO	< -50 dBc	3 900 - 3 840 MHz
RFx3LO	< -45 dBc	4 175 - 4 225 MHz

Réponses aux parasites induits par les images ADC à des températures comprises entre 18 °C et 28 °C

Niveau	Plage de fréquences centrale
< -60 dBc	Décalage par rapport à la fréquence centrale > 56 MHz
< -50 dBc	56 MHz ≥ décalage par rapport à la fréquence centrale ≥ 36 MHz

Traversée d'oscillateur local vers connecteur d'entrée

< -75 dBm au niveau de référence = -30 dBm

Sortie audio

Sortie audio (à partir de SignalVu-PC ou de l'interface de programmation d'application)

Types

AM, FM

Plage de bande passante FI

Cinq sélections, de 8 kHz à 200 kHz

Plage de fréquences de sortie audio

50 Hz – 10 kHz

Sortie audio PC

16 bits à 32 ks/s

Format de sortie de fichier audio

Format .wav, 16 bits, 32 ks/s

Synthèse des performances de base de SignalVu-PC

Caractéristiques principales de SignalVu-PC/RSA306B

Plage maximale

40 MHz en temps réel

balayage 9 kHz - 6,2 GHz

Durée maximale d'acquisition

1,0 s

Résolution I&Q minimale

17,9 ns (BP d'acquisition = 40 MHz)

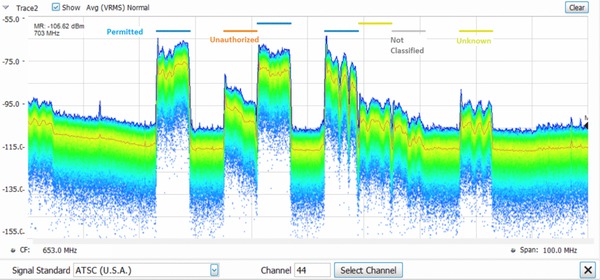

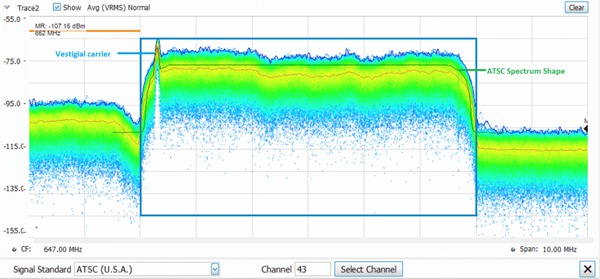

Tables de réglage

Les tables qui fournissent la sélection de fréquence sous la forme de canaux reposant sur des normes sont disponibles pour les catégories ci-dessous.

Familles de normes cellulaires : AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

Courte portée sans licence : 802.11a/b/j/g/p/n/ac, Bluetooth

Téléphonie sans fil : DECT, PHS

Diffusion : AM, FM, ATSC, DVBT/H, NTSC

Radio, bipeurs mobiles et autres : GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

Affichage de force du signal

Indicateur de force du signal

Situé du côté droit de l'affichage

Bande passante de mesure

Jusqu'à 40 MHz, selon les paramètres de plage et RBW

Type de tonalité

Fréquence variable selon la force du signal reçu

Affichage du spectre

Représentations

3 représentations + 1 représentation de fonction mathématique + 1 représentation du spectrogramme pour affichage du spectre

Fonctions de représentation

Normale, Moyenne (VEFF), Max Hold, Min Hold, Moyenne logarithmique

Détecteur

Moyenne (VEFF), Moyenne, Crête CISPR, +Crête, -Crête, Échantillonnage

Longueur de représentation du spectre

801, 2 401, 4 001, 8 001,10 401, 16 001, 32 001 et 64 001 points

Plage RBW

10 Hz à 8 MHz

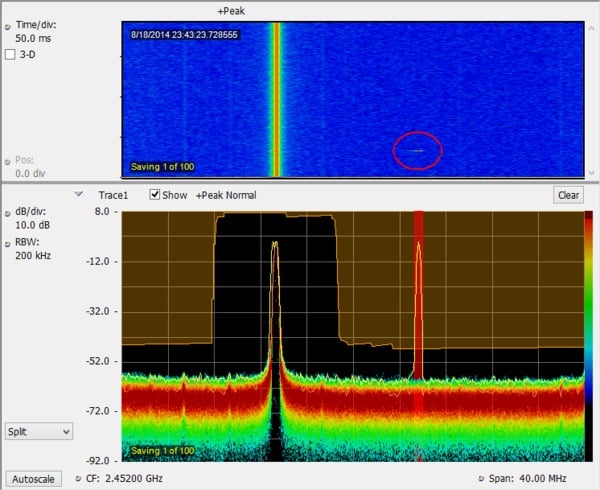

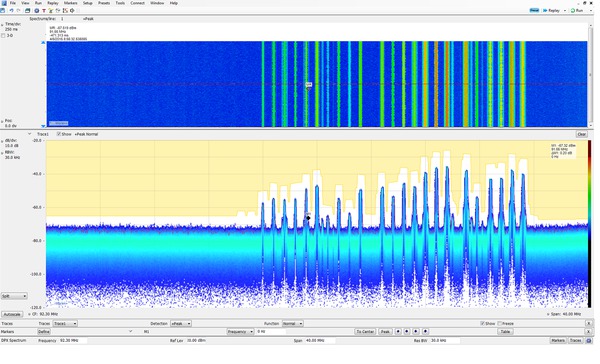

Affichage du spectre DPX

Fréquence de traitement du spectre (RBW = auto, longueur de représentation 801)

≤10 000/s

Résolution bitmap DPX

201x801

Informations du marqueur

Amplitude, fréquence, densité de signal

Durée minimale de signal pour une probabilité de détection de 100 %

100 μs

Intervalle : 40 MHz, RBW = 300 kHz (Auto)

En raison du temps d’exécution non déterministe des programmes fonctionnant sous système d'exploitation Microsoft Windows, cette spécification peut ne pas être satisfaite lorsque le PC hôte effectue d’autres tâches de traitement lourdes.

Excursion de fréquence (traitement continu)

1 kHz à 40 MHz

Excursion de fréquence (balayage)

Jusqu'à la plage de fréquences maximale de l'instrument

Temporisation par étape

50 ms à 100 s

Traitement de représentation

Bitmap à couleurs progressives, +Crête, -Crête, moyenne

Longueur de représentation

801, 2 401, 4 001, 10 401

Plage RBW

1 kHz à 4,99 MHz

Temps de balayage, RBW

1 MHz

1 300 MHz/sec

100 kHz

1 230 MHz/sec

10 kHz

1 090 MHz/sec

1 kHz

360 MHz/sec

Affichage du spectrogramme DPX

Détection de représentation

+Crête, -Crête, Moyenne (V_Efficace)

Longueur de représentation, profondeur de mémoire

801 (60 000 représentations)

2 401 (20 000 représentations)

4 001 (12 000 représentations)

Résolution temporelle par ligne

1 ms à 6 400 s, sélectionnable par l’utilisateur

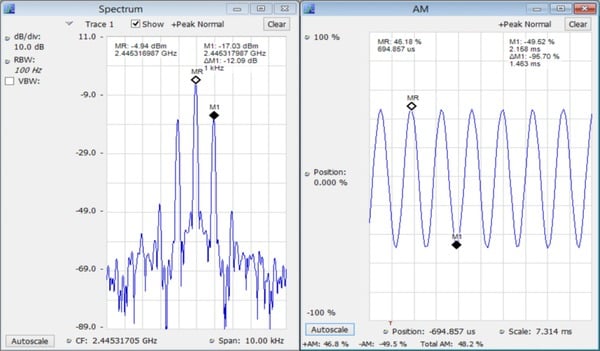

Analyse de modulation analogique (standard)

Précision de démodulation AM, typique

±2 %

Entrée à 0 dBm à fréquence centrale porteuse de 1 GHz, fréquence d'entrée/modulée 1 kHz/5 kHz, profondeur de modulation 10 % à 60 %

niveau de puissance d'entrée 0 dBm, niveau de référence = 10 dBm

Précision de démodulation FM, typique

±3 %

Entrée à 0 dBm à fréquence centrale porteuse de 1 GHz, fréquence d'entrée/modulée 400 Hz/1 kHz

Niveau de puissance d’entrée de 0 dBm, niveau de référence = 10 dBm

Précision de démodulation PM, typique

Bande passante de mesure de ±1 %

Entrée à 0 dBm à fréquence centrale porteuse de 1 GHz, fréquence d'entrée/modulée 1 kHz/5 kHz

Niveau de puissance d’entrée de 0 dBm, niveau de référence = 10 dBm

Licences de l'application SignalVu-PC

Mesure AM/FM/PM et audio directe (SVAxx-SVPC)

Plage de fréquences porteuses (pour modulation et mesures audio)

(1/2 × bande passante d'analyse audio) jusqu'à la fréquence d'entrée maximale

Séparation en fréquence audio maximale

10 MHz

Mesures FM (Indice de mod. > 0,1)

Puissance de l'onde porteuse, Erreur de fréquence d'onde porteuse, Fréquence audio, Déviation (+Crête, -Crête, Crête-à-crête/2, Efficace), Rapport de signal sur bruit (SINAD, signal-to-noise and distorsion ratio), Distorsion de modulation, S/B, Distorsion harmonique totale, Distorsion non-harmonique totale, Bourdonnement et bruit

Mesures AM

Puissance de l'onde porteuse, Fréquence audio, Profondeur de modulation (+Crête, -Crête, Crête-à-crête/2, Efficace), Rapport de signal sur bruit (SINAD, signal-to-noise and distorsion ratio), Distorsion de modulation, S/B, Distorsion harmonique totale, Distorsion non-harmonique totale, Bourdonnement et bruit

Mesures PM

Puissance de l'onde porteuse, Erreur de fréquence d'onde porteuse, Fréquence audio, Déviation (+Crête, -Crête, Crête-à-crête/2, Efficace), Rapport de signal sur bruit (SINAD, signal-to-noise and distorsion ratio), Distorsion de modulation, S/B, Distorsion harmonique totale, Distorsion non-harmonique totale, Bourdonnement et bruit

Mesures audio directes

Puissance de l'onde porteuse, Fréquence audio (+Crête, -Crête, Crête-à-crête/2, Efficace), Rapport de signal sur bruit (SINAD, signal-to-noise and distorsion ratio), Distorsion de modulation, S/B, Distorsion harmonique totale, Distorsion non-harmonique totale, Bourdonnement et bruit (les mesures audio directs ne sont possibles que pour les fréquences d’entrées >9 kHz)

Filtres audio

Passe-bas, kHz : 0,3, 3, 15, 30, 80, 300 et valeurs définies par l'utilisateur jusqu'à 0,9 × bande passante audio

Passe-haut, Hz : 20, 50, 300, 400 et valeurs définies par l'utilisateur jusqu'à 0,9 × bande passante

Standard : CCITT, C-Message

Désaccentuation (μs) : 25, 50, 75, 750, et valeurs définies par l'utilisateur

Fichier : Fichier .TXT ou .CSV fourni par l'utilisateur définissant les paires amplitude/fréquence. 1 000 paires maximum

Caractéristiques des performances, conditions	standard : Sauf indication contraire, les performances sont indiquées pour : Taux de modulation = 5 kHz Profondeur AM : 50 % Déviation PM 0,628 radians
	FM	AM	PM	Conditions
Précision d'alimentation porteuse	En référence à la précision de l'amplitude de l'instrument
Précision de la fréquence de la porteuse	±7 Hz + (fréquence du transmetteur x err. fréq. réf.)	En référence à la précision de la fréquence de l'instrument	±2 Hz + (fréquence du transmetteur x err. fréq. réf.)
Précision de la profondeur de modulation	S/O	± 0,5 %	S/O
Précision de déviation	± (2 % × (taux + déviation))	S/O	± 3 %
Précision de la fréquence	±0,2 Hz	±0,2 Hz	±0,2 Hz
THD résiduel	0,5 %	0,5 %	S/O
SINAD résiduel	49 dB 40 dB	56 dB	42 dB

Mesures d’impulsions (SVPxx-SVPC)

Mesures (nominales)

Affichage en cascade Pulse-Ogram™ de plusieurs captures segmentées, avec la comparaison de l’amplitude dans le temps au spectre de chaque impulsion. Fréquence des impulsions, Différence de fréquence, Puissance moyenne en état ON, Puissance en crête, Moyenne de puissance transmise, Largeur d'impulsion, Temps de montée, Temps de descente, Intervalle de répétition (en secondes), Intervalle de répétition (Hz), Rapport cyclique (%), Rapport cyclique (rapport), Ondulation (dB), Ondulation (%), Affaiblissement (dB), Affaiblissement (%), Suroscillation (dB), suroscillation (%), Différence de fréquence d'impulsion à impulsion de référence, Différence de phase d'impulsion à impulsion de référence, Différence de fréquence d'impulsion à impulsion, Différence de phase d'impulsion à impulsion, Erreur de fréquence efficace, Erreur de fréquence maximale, Erreur de phase efficace, Erreur de phase maximale, Déviation de fréquence, Déviation de phase, Réponse impulsionnelle (dB), Réponse impulsionnelle (durée), Horodatage.

Largeur minimale d’impulsion détectable

150 ns

Puissance moyenne en état ON entre 18 °C et 28 °C, typique

±1,0 dB + précision absolue de l'amplitude

Pour des impulsions d’au moins 300 ns, cycles de fonctionnement de 0,5 à 0,001 et rapport S/B ≥ 30 dB

Rapport cyclique, typique

±0,2 % de la mesure

Pour des impulsions d’au moins 450 ns, des cycles de fonctionnement de 0,5 à 0,001 et un rapport S/B ≥ 30 dB

Puissance transmise moyenne, typique

±1,0 dB + précision absolue de l'amplitude

Pour des impulsions d’au moins 300 ns, cycles de fonctionnement de 0,5 à 0,001 et rapport S/B ≥ 30 dB

Puissance d’impulsion crête, typique

±1,5 dB + précision absolue de l'amplitude

Pour des impulsions d’au moins 300 ns, cycles de fonctionnement de 0,5 à 0,001 et rapport S/B ≥ 30 dB

Largeur d'impulsion, typique

±0,25 % de la mesure

Pour des impulsions d’au moins 450 ns, cycles de fonctionnement de 0,5 à 0,001 et rapport S/B ≥ 30 dB

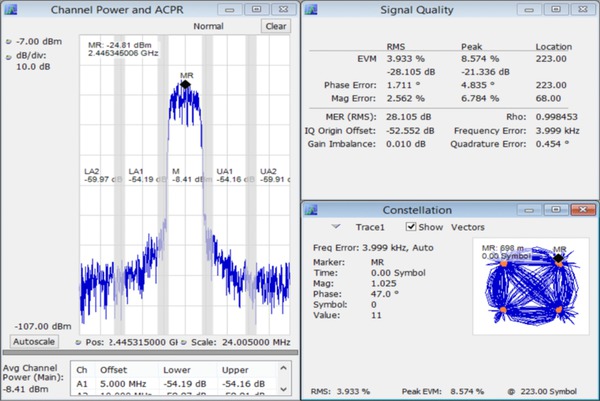

Analyse de modulation numérique à usage général (SVMxx-SVPC)

Formats de modulation

BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, 16-APSK, 32-APSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM

Période d'analyse

Jusqu'à 81 000 échantillons

Filtre de mesure

Racine carrée de cosinus surélevé, Cosinus surélevé, Gaussien, Rectangulaire, IS-95 TX_MEA, IS-95 Base TXEQ_MEA, Aucun

Filtre de référence

Gaussien, Cosinus surélevé, Rectangulaire, IS-95 REF, Aucun

Facteur d'atténuation du filtre

α : 0,001 à 1, par pas de 0,001

Mesures

Constellation, I&Q démod./temps, Erreur vectorielle (EVM)/temps, Diagramme de l'oeil, Écart de fréquence/temps, Erreur d'amplitude/temps, Erreur de phase/temps, Qualité des signaux, Table de symboles, Diagramme en treillis

Plage de débit de symboles

1000 symboles/s à 40 M symboles/s

Le signal modulé doit être entièrement contenu dans la bande passante d'acquisition

Égaliseur adaptatif

Égaliseur linéaire, décisionnel, à boucle ouverte (FIR) avec adaptation de coefficient et fréquence de convergence réglable. Prend en charge les modulations de type BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAM,16/32-APSK

EVM résiduel QPSK (fréquence centrale = 2 GHz), typique

1,1 % (débit de symboles de 100 kHz)

1,1 % (débit de symboles de 1 MHz)

1,2 % (débit de symboles de 10 MHz)

2,5 % (débit de symboles de 30 MHz)

Longueur de mesure de 400 symboles, 20 moyennes, référence de normalisation = magnitude maximale de symbole

EVM résiduel 256 QAM (fréquence centrale = 2 GHz), typique

0,8 % (débit de symboles de 10 MHz)

1,5 % (débit de symboles de 30 MHz)

Longueur de mesure de 400 symboles, 20 moyennes, référence de normalisation = magnitude maximale de symbole

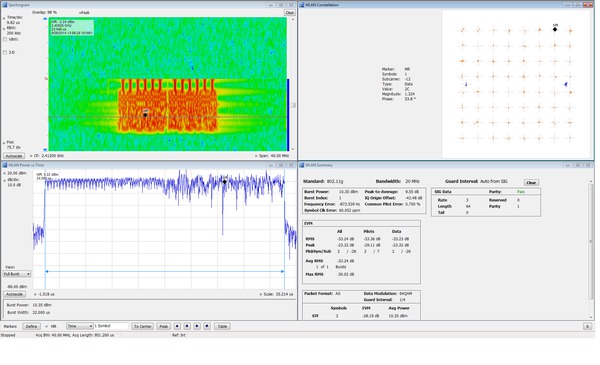

Mesures WLAN, 802.11a/b/g/j/p (SV23xx-SVPC)

Mesures

Puissance WLAN/temps ; table de symboles WLAN ; constellation WLAN ; masque d'émissions du spectre ; erreur vectorielle (EVM)/symbole (ou temps)/sous-porteuse (ou fréquence) ; amplitude erreur vectorielle/symbole (ou temps)/sous-porteuse (ou fréquence) ; erreur de phase/symbole (ou temps)/sous-porteuse (ou fréquence) ; réponse de fréquence du canal/symbole (ou temps)/sous-porteuse (ou fréquence) ; platitude spectrale/symbole (ou temps)/sous-porteuse (ou fréquence)

EVM résiduel - 802.11a/g/j /p (OFDM), 64 QAM, typique

BP 2,4 GHz, 20 MHz : -38 dB

BP 5.8 GHz, 20 MHz : -38 dB

Niveau des signaux d'entrée optimisé pour obtenir le meilleur EVM, moyenne de 20 salves, ≥16 symboles chacune

EVM résiduel - 802.11b, CCK-11, typique

2,4 GHz, 11 Mbps : 2,0 %

Niveau du signal d'entrée optimisé pour obtenir le meilleur EVM, moyenne de 1 000 circuits, BT = 0,61

Mesures WLAN 802.11n (SV24xx-SVPC)

Mesures

Puissance WLAN/temps ; table de symboles WLAN ; constellation WLAN ; masque d'émissions du spectre ; erreur vectorielle (EVM)/symbole (ou temps)/sous-porteuse (ou fréquence) ; amplitude erreur vectorielle/symbole (ou temps)/sous-porteuse (ou fréquence) ; erreur de phase/symbole (ou temps)/sous-porteuse (ou fréquence) ; réponse de fréquence du canal/symbole (ou temps)/sous-porteuse (ou fréquence) ; platitude spectrale/symbole (ou temps)/sous-porteuse (ou fréquence)

Performances EVM - 802.11n, 64 QAM, typique

BP 2,4 GHz, 40 MHz : -35 dB

BP 5.8 GHz, 40 MHz : -35 dB

Niveau des signaux d'entrée optimisé pour obtenir le meilleur EVM, moyenne de 20 salves, ≥16 symboles chacune

Mesures WLAN 802.11ac (SV25xx-SVPC)

Mesures

Puissance WLAN/temps ; table de symboles WLAN ; constellation WLAN ; masque d'émissions du spectre ; erreur vectorielle (EVM)/symbole (ou temps)/sous-porteuse (ou fréquence) ; amplitude erreur vectorielle/symbole (ou temps)/sous-porteuse (ou fréquence) ; erreur de phase/symbole (ou temps)/sous-porteuse (ou fréquence) ; réponse de fréquence du canal/symbole (ou temps)/sous-porteuse (ou fréquence) ; platitude spectrale/symbole (ou temps)/sous-porteuse (ou fréquence)

Performances EVM - 802.11ac, 256 QAM, typique

BP 5.8 GHz, 40 MHz : -35 dB

Niveau des signaux d'entrée optimisé pour obtenir le meilleur EVM, moyenne de 20 salves, ≥16 symboles chacune

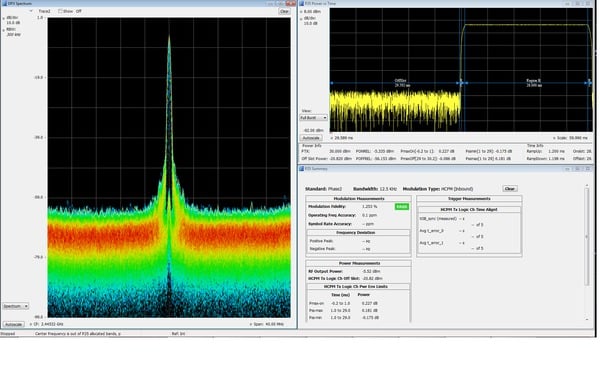

Mesures APCO P25 (SV26xx-SVPC)

Mesures

Puissance de sortie radio-fréquence (RF), précision de fréquence de fonctionnement, spectre d'émission de modulation, émissions non désirées, ACPR, écart de rapport, fidélité de modulation, erreur de fréquence, diagramme de l'œil, table de symboles, précision de débit de symboles, puissance d'émetteur et temps d'attaque de codeur, retard de débit d'émetteur, écart de fréquence/temps, puissance/temps, comportement de fréquence des transitoires, ACPR crête du canal logique de l'émetteur HCPM, puissance hors verrouillage du canal logique de l'émetteur HCPM, enveloppe de puissance du canal logique de l'émetteur HCPM, alignement temporel du canal logique de l'émetteur HCPM, marqueurs en corrélation croisée

Fidélité de modulation, typique

C4FM = 1,3 %

HCPM = 0,8 %

HDQPSK = 2,5 %

Le niveau du signal d’entrée est optimisé pour obtenir la meilleure fidélité de modulation.

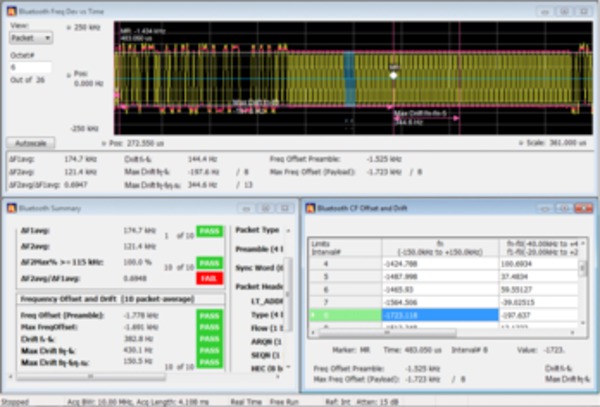

Mesures Bluetooth (SV27xx-SVPC)

Formats de modulation

Taux de base (BR), BLE (Bluetooth Low Energy), EDR (Enhanced Data Rate) - Révision 4.1.1

Types de paquets : DH1, DH3, DH5 (BR), référence (LE)

Mesures

Puissance en crête, puissance moyenne, ACP ou masque d'émission dans la bande passante, bande passante -20 dB, erreur de fréquence, caractéristiques de modulation incluant ΔF1avg (11110000), ΔF2avg (10101010), ΔF2 > 115 kHz, ratio ΔF2/ΔF1, déviation de fréquence para rapport au temps avec informations relative au paquet et à la mesure de niveau d'octet, fréquence porteuse f0, décalage de fréquence (préambule et charge), décalage de fréquence maximal, glissement de fréquence f₁-f₀, taux de glissement max. f_n-f₀ et f_n-f_n-5, Tableau de décalage de fréquence centrale et tableau de glissement de fréquence, tableau des symboles de codage couleur, informations de décodage d'en-tête de paquet, diagramme de l'œil, diagramme de constellation.

Alimentation de sortie, émissions dans la bande passante et ACP

Incertitude de niveau : en référence à la spécification d'amplitude et de variation crête-à-crête de l'instrument

Plage de mesure : niveau du signal > -70 dBm

Caractéristiques de modulation

Plage de déviation : ±280 kHz

Incertitude de déviation (à 0 dBm)

2 kHz + incertitude de fréquence de l'instrument (taux de base)

3 kHz + incertitude de fréquence de l'instrument (faible énergie)

Plage de mesure : Fréquence nominale de la voie ±100 kHz

ICFT (Initial Carrier Frequency Tolerance)

Incertitude de mesure (à 0 dBm) : <1 kHz + incertitude de fréquence de l'instrument

Plage de mesure : Fréquence nominale de la voie ±100 kHz

Glissement de la fréquence porteuse

Incertitude de mesure : <2 kHz + incertitude de fréquence de l'instrument

Plage de mesure : Fréquence nominale de la voie ±100 kHz

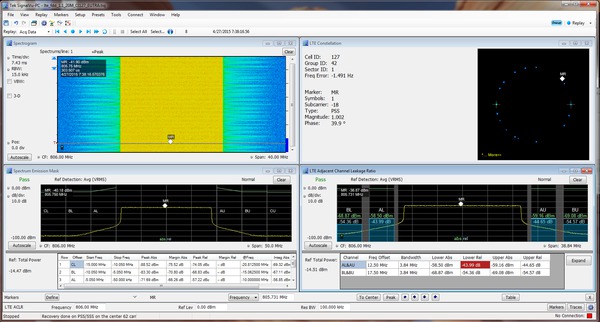

LTE mesure RF en liaison descendante (SV28xx-SVPC)

Standard pris en charge

3GPP TS 36.141 Version 12.5

Format de trame pris en charge

FDD et TDD

Mesures et affichages pris en charge

Rapport de fuite dans un canal adjacent (ACLR), Masque d&apos;émission de spectre (SEM), Puissance du canal, Largeur de bande occupée, Puissance en fonction du temps montrant la puissance d&apos;émission OFF pour les signaux TDD et le diagramme de constellation LTE pour un signal de synchronisation primaire, Signal de synchronisation secondaire avec ID de Cell, ID de groupe , ID de secteur et Erreur de fréquence.

ACLR avec des bandes E-UTRA (typique, avec une correction du bruit)

1er canal adjacent 65 dB

2d canal adjacent 66 dB

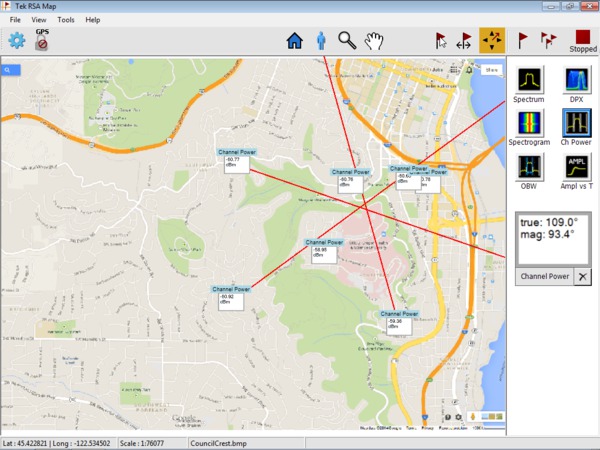

Cartographie (MAPxx-SVPC)

Types de cartes prises en charge

Pitney Bowes MapInfo (*.mif), Bitmap (*.bmp), Open Street Maps (.osm)

Résultats de mesure enregistrés

Fichiers de données de mesure (résultats exportés)

Fichier de carte utilisé pour les mesures

Fichier KMZ Google Earth

Fichiers de résultats rappelables (fichiers de représentation et de réglage)

Fichiers MIF/MID compatibles MapInfo

Lecture de signaux enregistrés (SV56)

Type de fichiers pour la lecture

R3F enregistrés par les RSA306, RSA500 ou RSA600

Bande passante du fichier enregistré

40 MHz

Commandes de lecture de fichier

Général : lecture, arrêt, quitter le mode lecture

Emplacement : points de début/d’arrêt de la lecture définis entre 0 et 100 %

Passer : durée définie entre 73 μs et 99 % de la taille du fichier

Vitesse du direct : lecture à la même vitesse que celle de l’enregistrement

Contrôle de la lecture en boucle : lire une fois ou en boucle sans arrêt

Exigences en matière de mémoire

L'enregistrement de signaux requiert un support de stockage affichant une vitesse d'écriture de 300 Mo/s. La lecture de signaux enregistrés requiert un support de stockage affichant une vitesse d'écriture de 300 Mo/s.

Entrée, sorties, interfaces, consommation électrique

Entrée radio-fréquence (RF)

Type N, femelle

Entrée de référence de fréquence externe

SMA, femelle

Entrée de déclenchement/synchronisation

SMA, femelle

Indicateur d'état

DEL, double couleur rouge/vert

Port périphérique USB

USB 3.0 - Micro-B, peut être associé à des vis à ailettes à verrouillage

Consommation électrique

Exigences USB 3.0 SuperSpeed : 5,0 V, ≤ 900 mA (nominal)

Caractéristiques physiques

Dimensions

Hauteur

31,9 mm (1,25 po)

Largeur

190,5 mm (7,5 po)

Profondeur

139,7 mm (5,5 po)

Poids

0,75 kg (1,65 livre)

Réglementation

Sécurité

UL61010-1, CAN/CSA-22.2 No.61010-1, EN61010-1, IEC61010-1

Certifications régionales

Europe : EN61326

Australie/Nouvelle-Zélande : AS/NZS 2064

Émissions CEM (compatibilité électromagnétique)

EN61000-3-2, EN61000-3-3, EN61326-2-1

Immunité CEM (compatibilité électromagnétique)

EN61326–1/2, IEC61000-4-2/3/4/5/6/8/11

Performances environnementales

Température

En fonctionnement

-10 °C à +55 °C (+14 °F à +131 °F)

Hors fonctionnement

-51 °C à +71 °C (-60 °F à +160 °F)

Humidité (en fonctionnement)

5% à 75% ±5% d'humidité relative (HR) de +30 °C à +40 °C (+86 °F à 104 °F)

5% à 45% HR au-dessus de +40 °C jusqu'à +55 °C (+86 °F à +131 °F)

Altitude

En fonctionnement

Jusqu'à 9 144 mètres (30 000 pieds)

Hors fonctionnement

15 240 mètres (50 000 pieds)

Dynamique

Choc mécanique, en fonctionnement

Chocs mécaniques semi-sinusoïdaux, 30 g d'amplitude crête, durée de 11 μs, trois chutes dans chaque direction de chaque axe (18 en tout)

Vibrations aléatoires, hors fonctionnement

0,030 g²/Hz, 10-500 Hz, 30 minutes par axe, trois axes (90 minutes en tout)

Manipulation et transport

Manipulation en banc d'essai, en fonctionnement

Selon MIL-PRF-28800F Classe 2 en fonctionnement : Tests de chute rotationnelle sur des bords appropriés sur les côtés appropriés de l'équipement

Chute de transit, hors fonctionnement

Selon MIL-PRF-28800F Classe 2 hors fonctionnement : Chutes de transit sur six faces et quatre angles de l'équipement, d'une hauteur de 30 cm (11,8 po) pour un total de 10 impacts

Informations commerciales

Modèles

RSA306B

Analyseur de spectre en temps réel USB, 9 kHz – 6,2 GHz, bande passante d'acquisition de 40 MHz.

Le RSA306B exige un PC avec système d'exploitation Windows 7 ou Windows 8/8.1 ou Windows 10 64 bits. Une connexion USB 3.0 est requise pour faire fonctionner le RSA306B. Une mémoire RAM de 8 Go et 20 Go d'espace disponible sur le disque sont requis pour l'installation de SignalVu-PC. Pour obtenir les performances complètes des mesures en temps réel du RSA306B, il faut un processeur Intel Core i7 de la 4e génération. Des processeurs de moindres performances peuvent être utilisés, avec des performances en temps réel réduites.

L'archivage de données en streaming exige que le PC soit équipé d'un lecteur capable d'archiver en streaming à une vitesse de 300 Mo/sec.

RSA306B

Informations pour la commande du modèle RSA306B

La nomenclature de la tablette FZ-G1 lorsqu’elle est commandée seule est fournie ci-dessous. Consultez la liste d’options du RSA306B si vous souhaitez commander le contrôleur en tant qu’option du RSA306B. La tablette FZ-G1 n’est pas disponible partout auprès de Tektronix, conformément aux informations de commande fournies ci-dessous.

*Non disponible en Chine, à Hong Kong, Macao ou en Mongolie

**Non disponible en Chine

Accessoires standard

174-6796-xx

Câble de verrouillage USB 3.0 (1 m)

063-4543-xx

Logiciel SignalVu-PC, documentation, clé USB

071-3323-xx

Manuel de sécurité/installation imprimé (en anglais)

Garanties

RSA306B

3 ans

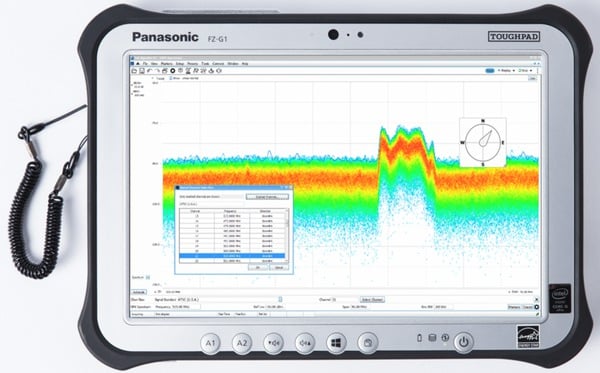

Tablette FZ-G1

3 ans avec assistance professionnelle (assurée localement par Panasonic)

Antenne Alaris DF-A0047

1 an (assurée par Alaris)

Options de service pour RSA306B*

Option C3

Service d'étalonnage 3 ans

Option C5

Service d'étalonnage 5 ans

Option D1

Rapport de données d'étalonnage

Option D3

Rapport de données d'étalonnage 3 ans (avec option C3)

Option D5

Rapport de données d'étalonnage 5 ans (avec option C5)

Option R3

Service de réparation 3 ans (garantie comprise)

Option R5

Service de réparation 5 ans (garantie comprise)

* Non disponible pour les options du contrôleur.

Licences adaptées à l'application SignalVu-PC

En décembre 2015, la politique et la nomenclature des licences de SignalVu-PC et de ses options ont été modifiées. Ce changement sera effectué progressivement avec des systèmes fonctionnant en parallèle pour les nouvelles fonctionnalités de commande et l’accès aux versions d’essai des licences en option.

L’ancien système, avec SignalVu-PC et ses options associées, seront toujours pris en charge dans le logiciel. Vous n’avez donc pas besoin de modifier vos licences actuelles. Vous pourrez également utiliser les options d’essai disponibles dans l’ancien système pendant une période de plusieurs mois après la transition.

Les nouvelles licences de l’application proposent des licences pour un poste (avec blocage de nœud ou NL) ainsi que des licences flottantes (FL) qui peuvent être vérifiées dans ou hors du système de gestion des ressources Tektronix (Tek AMS) sur le site Web Tektronix.com. Les licences d’essai sont également disponibles dans le nouveau système via les pages de commande de SignalVu-PC sur le site Tektronix.com.

Les licences de l’application SignalVu-PC-SVE suivantes ajoutent des fonctionnalités et de la valeur à votre solution de mesure. Descriptif de la nouvelle structure de licence et des anciennes options.

Accessoires recommandés

Câbles (RF et USB)

Tektronix propose un grand nombre d'adaptateurs, d'atténuateurs, de câbles, de convertisseurs d'impédance, d'antennes et d'autres accessoires pour la gamme RSA306B.

174-6949-00

Câble de verrouillage USB 3.0, 0,5 m (deux fois moins long que le câble livré avec l’unité)

012-1738-00

Câble, 50 Ohms, 40 po, type N (m) vers type-N (m)

012-0482-00

Câble, 50 Ω, BNC (m) 91 cm (3 pi)

Adaptateurs

103-0045-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type BNC (f)

013-0410-00

Adaptateur, coaxial, 50 Ohms, type N (f) vers type N (f)

013-0411-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type N (f)

013-0412-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type N (m)

013-0402-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type N 7/16 (m)

013-0404-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type 7/16 (f)

013-0403-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type DIN 9.5 (m)

013-0405-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type DIN 9.5 (f)

013-0406-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type SMA (f)

013-0407-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type SMA (m)

013-0408-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type TNC (f)

013-0409-00

Adaptateur, coaxial, 50 Ohms, type N (m) vers type TNC (m)

Atténuateurs et pastilles 50/75 Ω

013-0422-00

Pastille, 50/75 Ohms, perte minimale, type N (m) 50 Ohms vers type BNC (f) 75 Ohms

013-0413-00

Pastille, 50/75 Ohms, perte minimale, type N (m) 50 Ohms vers type BNC (m) 75 Ohms

013-0415-00

Pastille, 50/75 Ohms, perte minimale, type N (m) 50 Ohms vers type F (m) 75 Ohms

015-0787-00

Pastille, 50/75 Ohms, perte minimale, type N (m) 50 Ohms vers type F (f) 75 Ohms

015-0788-00

Pastille, 50/75 Ohms, perte minimale, type N (m) 50 Ohms vers type N (f) 75 Ohms

011-0222-00

Atténuateur, fixe, 10 dB, 2 W, CC 8 GHz, type N (f) vers type N (f)

011-0223-00

Atténuateur, fixe, 10 dB, 2 W, CC 8 GHz, type N (m) vers type N (f)

011-0224-00

Atténuateur, fixe, 10 dB, 2 W, CC 8 GHz, type N (m) vers type N (m)

011-0228-00

Atténuateur, fixe, 3 dB, 2 W, CC 18 GHz, type N (m) vers type N (f)

011-0225-00

Atténuateur, fixe, 40 dB, 100 W, CC 3 GHz, type N (m) vers type N (f)

011-0226-00

Atténuateur, fixe, 40 dB, 50 W, CC 8,5 GHz, type N (m) vers type N (f)

119-6609-00

Antenne flexible BNC, large bande non syntonisée avec centre de sensibilité approximatif à 136 MHz, bande passante de 5 à 1 080 MHz, longueur 9 po (22,9 cm)

DF-A0047¹

Antenne directionnelle, 20 à 8 500 mHz, avec compas électronique et préamplificateur (recherchez DF-A0047 sur www.Tektronix.com pour obtenir des informations complémentaires)

DF-A0047-01¹

Extension de plage de fréquence pour l'antenne directionnelle DF-A0047, 9 kHz à 20 MHz

DF-A0047-C1¹

Antenne DF-A0047 et extension DF-A0047-01 incluses

016-2107-00¹

Mallette de transport pour DF-A0047 et DF-A0047-01

119-6594-00

Antenne Yagi, 825 à 896 MHz, gain longitudinal (dipôle de plus d'une demi-onde) : 10 dB

119-6595-00

Antenne Yagi, 895 à 960 MHz, gain longitudinal (dipôle de plus d'une demi-onde) : 10 dB

119-6596-00

Antenne Yagi, 1 710 à 1 880 MHz, gain longitudinal (dipôle de plus d'une demi-onde) : 10,2 dB

119-6597-00

Antenne Yagi, 1 850 à 1 990 MHz, gain longitudinal (dipôle de plus d'une demi-onde) : 9,3 dB

119-6970-00

Antenne à montage magnétique, 824 MHz à 2 170 MHz (requiert l'adaptateur 103-0449-00)

Filtres, sondes, carte de démonstration

119-7246-00

Filtre d'entrée, usage général, 824 MHz à 2 500 MHz, connecteur type N (f)

119-7426-00

Filtre d'entrée, usage général, 2 400 MHz à 6 200 MHz, Connecteur type N (f)

119-4146-00

Sondes en champ E/H EMCO

Sondes en champ E/H, alternative moins chère

Disponible chez Beehive www. http://beehive-electronics.com/

RSA-DKIT

Carte de démonstration RSA version 3 avec adaptateur N-BNC, mallette, antenne, mode d'emploi

¹Non disponible en Chine, au Japon, en Nouvelle-Zélande, en Australie, en Corée, en Russie, en Biélorussie, au Kazakhstan
