Oscilloscopes à performances évolutives

L'oscilloscope DPO70000SX offre une acquisition de signal en temps réel à très large bande passante et une analyse jusqu'à une bande passante analogique de 70 GHz. L'architecture à Entrelacement temporel asynchrone (ATI) brevetée offre le bruit résiduel le plus bas et la fidélité la plus élevée pour l'acquisition du signal en temps réel.

• Fidélité du signal supérieure et excellent rapport signal à bruit
• Synchronisation multi-voie stable et précise pour une analyse plus précise
• Boîtier d'instrument compact, avec possibilité d'expansion future et reconfiguration simple

Introduction

Les oscilloscopes de la série DPO70000SX offrent les performances en temps réel les plus précises pour les applications à bande passante ultra-large.

• Bas bruit résiduel, capture de signal en temps réel à 70 GHz utilisant une architecture ATI brevetée
• Boîtier d'instrument compact 5 ¼" (3U) pour les systèmes multi-voies les plus polyvalents
• Performances précises et évolutives utilisant le bus de synchronisation temporelle à plusieurs unités UltraSync
• Meilleures performances de déclenchement avec une bande passante de déclenchement sur front >25 GHz, déclenchement sur enveloppe unique
• Déclenchement série matériel 14,1 Gbit/s : assure le déclenchement sur la première instance d'un modèle 8b/10b, 64b/66b ou générique NRZ spécifié pour permettre l'isolation des effets dépendants du modèle
• Détecteur d'erreurs de bits : mise en œuvre à l'intérieur du système de déclenchement, cette fonctionnalité permet de mesurer les erreurs de bits simples en fonction d'un fichier de modèle défini, sans manquer de bits

L'acquisition de signal haute fidélité à bas bruit résiduel est essentielle dans les applications à très large bande passante telles que l'optique cohérente longue distance, l'échange de données 400G et la RF large bande. Le modèle phare DPO77002SX utilise l'architecture ATI (Asynchronous Time Interleaving) pour parvenir à des performances d'acquisition en temps réel de 70 GHz et 200 G éch./s (5 ps/échantillonnage). Cette architecture symétrique et brevetée offre avec élégance un avantage inhérent en matière de bruit résiduel par rapport aux anciennes méthodes d'entrelacement de la bande passante. L'oscilloscope DPO70000SX offre un niveau de bruit résiduel minimal, une fidélité optimale et des performances maximales pour l'analyse de modulation optique complexe, l'analyse de la gigue et du bruit résiduel de signaux série haute vitesse, et l'analyse de fréquence, de phase et de modulation de signaux RF large bande.

Oscilloscopes hautes performances ATI DPO70000SX

• Bande passante analogique de 70 GHz, 59 GHz ou 50 GHz
• Architecture ATI à faible niveau de bruit
• Fréquence d'échantillonnage en temps réel de 200 G éch./s, 5 ps/échantillonnage

DPO70000SX TekConnect Performance Oscilloscope

• Bande passante analogique de 33, 25, 23, 20, 16 ou 13 GHz
• Fréquence d'échantillonnage en temps réel de 100 G éch./s, 10 ps/échantillonnage
• Possibilité de mise à niveau de la bande passante vers les modèles ATI 70 GHz, 59 GHz, 50 GHz

Applications

• Analyse de modulation optique cohérente
• Acquisition et analyse de données pour la recherche et la défense
• Débogage de système d'échange de données 100G/400G

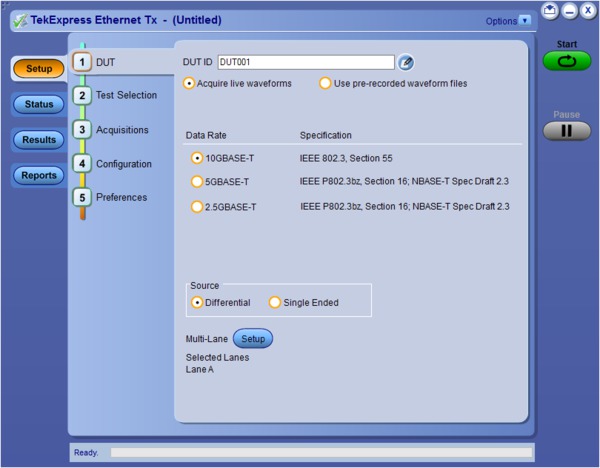

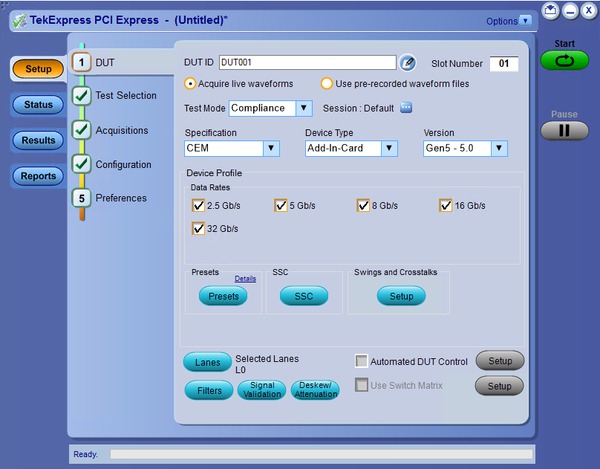

• Débogage et test de conformité PCIe
• Débogage et test de conformité des communications série haute vitesse
• PCIe, USB, Thunderbolt, HDMI, DisplayPort et plus encore

Les précédentes solutions d'oscilloscope en temps réel pour la numérisation de signaux très large bande distribuent l'énergie du signal à deux chemins de numérisation, puis utilisent le DSP (processeur de traitement du signal) pour reconstruire le signal d'entrée. Contrairement aux anciens schémas, l'architecture ATI unique de Tektronix offre une technique symétrique qui fournit la totalité de l'énergie du signal aux deux chemins de numérisation, ce qui offre un avantage inhérent en matière de bruit résiduel.

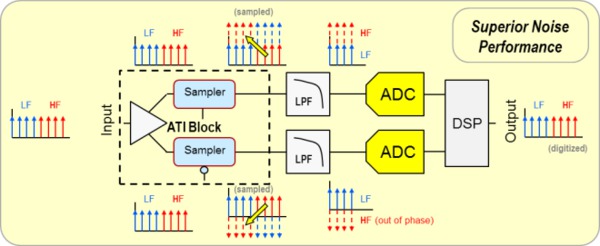

Le diagramme montre la façon dont un signal d'entrée entre dans l'ASIC ATI, où il est échantillonné et délivré alternativement à chaque sous-système de numérisation. L'horloge d'échantillonnage fonctionne à 75 GHz et plie le spectre du signal d'entrée à environ 37,5 GHz avant la numérisation. Chaque chemin de numérisation fonctionne à 100 G éch./s et le spectre plié est limité par la bande à <40 GHz pour respecter les critères de Nyquist. La phase alternée de l'échantillonneur a pour effet d'inverser la phase du signal à 180° sur un chemin de numérisation, ce qui offre un avantage important pour la reconstruction du signal numérisé final.

Avec deux copies de la totalité de l'énergie du signal numérisée, les spectres du signal sont « dépliés » au moyen d'un équivalent DSP (processeur de traitement du signal) du processus d'échantillonnage, et combinés pour reproduire le signal d'entrée. Etant donné que les deux copies du signal sont combinées, le processus parvient à en faire la moyenne efficacement, ce qui réduit le bruit aléatoire. L'inversion de phase introduite par le processus d'échantillonnage entraîne l'annulation directe des composants de fréquence intermédiaires, ce qui simplifie la reconstruction et l'étalonnage.

L'architecture ATI offre ainsi un avantage inhérent au RSB par rapport aux techniques d'entrelacement de bande passante numérique. Ces techniques permettent de diviser immédiatement un signal d'entrée en bandes de hautes et basses fréquences. Cela divise la puissance, et la bande de hautes fréquences doit être mixée avant la numérisation, tandis que la bande de basses fréquences est numérisée directement. Cette approche asymétrique peut rendre la reconstruction et l'étalonnage du signal plus compliqués, et entraîner des erreurs de fréquence de passe-bande ou de réponse de phase. La division de la puissance empêche de réduire le bruit résiduel du signal. ATI atténue ces problèmes grâce à une architecture symétrique unique.

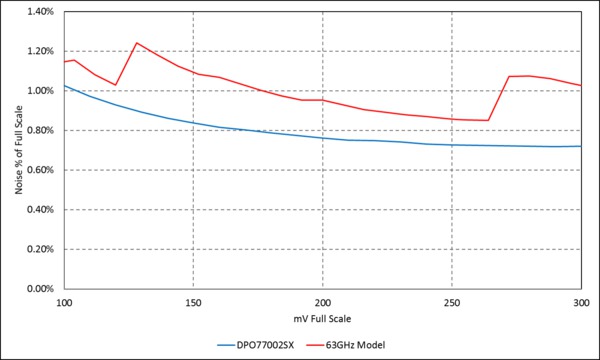

La comparaison du bruit résiduel de référence entre l'oscilloscope DPO77002SX de Tektronix et un modèle à 63 GHz d'un autre fournisseur, les deux instruments étant réglés sur une bande passante de 60 GHz, prouve l'efficacité d'ATI lorsqu'il s'agit d'offrir l'acquisition de bruit résiduel la plus faible.

Performances du niveau de bruit de gigue

Une toute nouvelle conception d'horloge d'échantillonnage maître, avec une gigue exceptionnellement basse de 65 fs_efficace, associées aux performances de très bas bruit résiduel fournies par l'ATI, permettent à l'oscilloscope DPO77002SX d'atteindre des performances inégalées en matière de niveau de bruit de gigue. Le niveau de bruit de gigue à 300 mV_FS est de seulement 123 fs_efficace, ce qui est comparable aux instruments à bande passante basse.

Cette figure montre l'analyse de gigue d'une onde sinusoïdale de 60 GHz appliquée à l'entrée ATI. Le résultat montre un œil net avec un RJ de gigue aléatoire <80 fs_efficace.

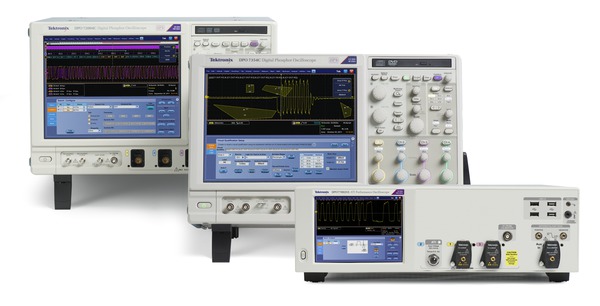

La série DPO70000SX se compose de modèles d'oscilloscopes compacts uniques offrant une optimisation de l'espace de travail et une polyvalence en matière de montage sans précédent. La série SX offre une approche différenciée de l'acquisition en temps réel des bandes passantes ultra-larges conforme à la tendance des utilisateurs à préférer de grands moniteurs externes, un degré plus important d'automatisation et une séparation accrue des espaces de travail dédiés à la collecte et à l'analyse des données.

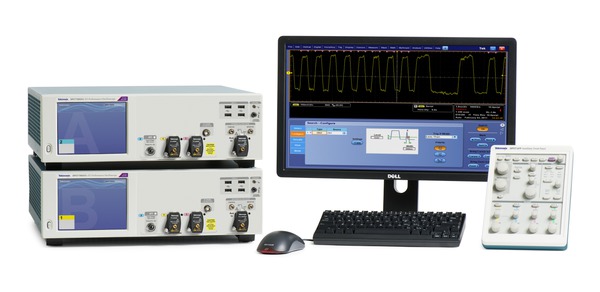

Les modèles compacts autonomes DPO70000SX offrent des fonctionnalités équivalentes aux modèles de table équivalents (DPO70000DX) avec une hauteur deux fois moins importante grâce à l'ajout d'un écran externe, d'un clavier et d'une souris. Les modèles de la série SX peuvent exécuter des logiciels d'analyse avancée et être automatisés grâce à des commandes internes ou externes, tout comme les modèles de table équivalents.

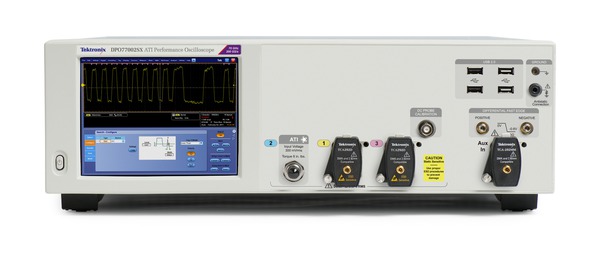

L'oscilloscope hautes performances ATI DPO77002SX 70 GHz dispose d'une voie à 70 GHz, avec performances d'acquisition de 200 G éch./s ou de deux voies à 33 GHz, avec acquisition de 100 G éch./s. L'instrument inclut également une voie d'entrée ATI à faible bruit résiduel de 70 GHz, 1,85 mm, ainsi que des entrées d'usage général TekConnect de 2,92 mm pour une connexion polyvalente et des options de conditionnement du signal jusqu'à 33 GHz.

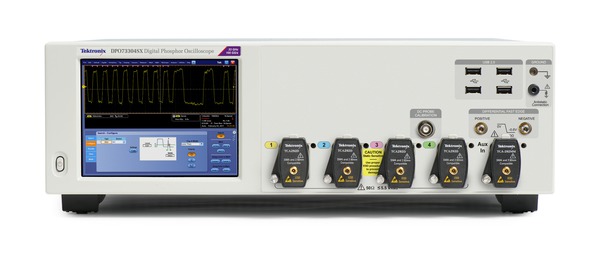

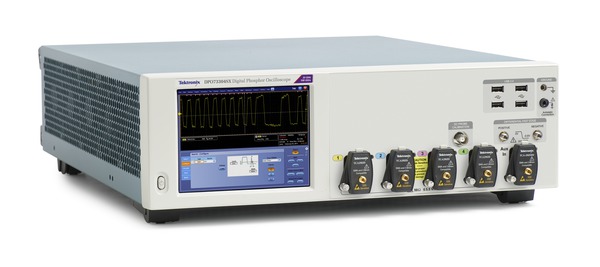

Le modèle DPO73304SX dispose de deux voies 33 GHz, avec acquisition de 100 G éch./s ou de quatre voies à 23 GHz, avec performances d'acquisition en temps réel de 50 G éch./s. Ce modèle offre des performances d'acquisition similaires au modèle de table DPO73304DX, dans un nouveau format compact.

Tous les modèles de la série DPO70000SX offrent le meilleur niveau de performances de déclenchement disponible pour les oscilloscopes en temps réel, des performances de déclenchement sur front >25 GHz et des performances de déclenchement sur pointe de tension parasite <40 ps. Un nouveau type de déclenchement sur fenêtre innovant permet un déclenchement sur l'enveloppe des salves de signaux RF avec qualification temporelle pour différentier les largeurs d'enveloppe. Les meilleures performances de minuteur de largeur d'impulsion du secteur permettent une différentiation ultra-précise de largeurs de bits spécifiques sur des liaisons de données séries haute vitesse et une détection des « petites impulsions » au milieu d'une signalisation pseudo-aléatoire. L'entrée de déclenchement auxiliaire de la série DPO70000SX offre un déclenchement sur front à basse gigue et utilise les accessoires TekConnect pour une grande variété de solutions de conditionnement du signal.

Facilité d'utilisation optimale

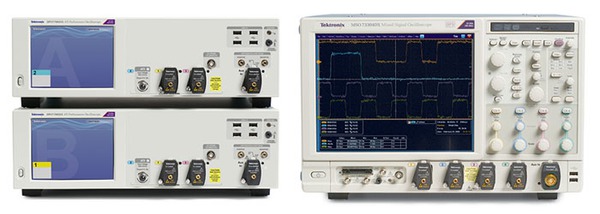

Hauteur divisée par plus de deux par rapport aux modèles de table

Les instruments de la série DPO70000SX sont contenus dans un boîtier 5 ¼" (3U) qui permet de gagner de la place et offre des configurations de montage très polyvalentes. Deux instruments DPO70000SX empilés représentent une hauteur inférieure aux instruments de table de classe similaire, tout en offrant de meilleures performances de mesure.

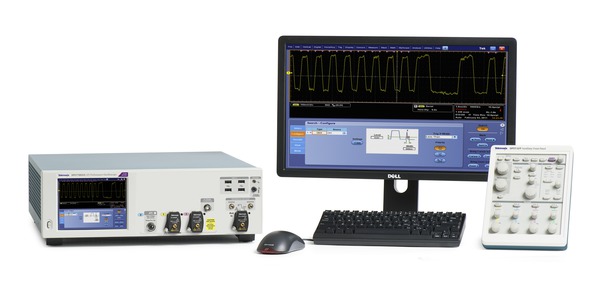

Oscilloscope entièrement autonome

Bien que compacts, les modèles SX offrent les pleines fonctionnalités et performances d'un oscilloscope autonome. Ils sont capables d'héberger directement les applications d'analyse avancée de Tektronix pour des tâches telles que la modulation de la gigue, du bruit résiduel ou optique, ou l'analyse spectrale, et ne nécessitent pas d'utiliser un processeur ou une unité de contrôle distincts.

Commandes courantes de l'oscilloscope positionnées de façon intuitive

La face avant auxiliaire de l'oscilloscope DPO7AFP améliore grandement la facilité d'utilisation et vient compléter le boîtier compact de l'instrument en permettant aux utilisateurs de retrouver les commandes qu'ils connaissent sans avoir besoin d'accéder à l'avant d'un instrument.

Utilisation du bureau à distance

Comme les instruments actuels de table de la série DPO/MSO70000, les modèles DPO70000SX peuvent être utilisés à distance sur un réseau grâce au bureau à distance de Windows®. Utilisez l'utilitaire de bureau à distance de Windows pour accéder à votre oscilloscope de n'importe où dans le laboratoire ou à l'autre bout du monde.

Synchronisation de précision pour les systèmes à plusieurs unités

Les instruments de la série DPO70000SX incluent le bus de synchronisation temporelle à plusieurs unités UltraSync de Tektronix. UltraSync permet de synchroniser l'horloge d'échantillonnage, le déclenchement et le contrôle de marche/arrêt sur plusieurs unités, avec des performances équivalentes à celles des oscilloscopes monolithiques. Les câbles UltraSync sont disponibles dans des longueurs de 1 et 2 mètres pour une configuration et une présentation plus flexibles, tout en préservant l'intégrité temporelle d'un système à plusieurs unités.

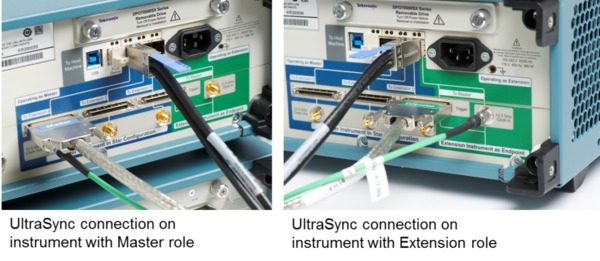

Le bus UltraSync se compose de trois éléments, chacun étant essentiel au fonctionnement précis de plusieurs unités :

• UltraSync inclut un signal de référence d'horloge d'échantillonnage de 12,5 GHz fourni par l'unité maître et utilisé par chaque extension pour synchroniser le placement de l'échantillon dans le processus de numérisation.



• Le bus de déclenchement offre un contrôle de marche/arrêt pour tous les membres d'une configuration à plusieurs unités, et permet à la source du déclenchement d'être fournie par une unité maître ou une extension.
• Le contrôle et le transfert de données des unités d'extension vers l'unité maître sont gérés par un PCIe, Gen 2, 4 liaisons capable de fournir un taux de transfert de données de 2 Gbits/s.

Lorsqu'il est utilisé dans une configuration d'instrument à plusieurs unités, un DPO70000SX agit en qualité d'unité maître et contrôle une ou plusieurs unités fonctionnant en mode Extension. Tous les modèles DPO70000SX peuvent être utilisés comme oscilloscope autonome ou comme unité maître ou d'extension dans une configuration à plusieurs unités. Les rôles des instruments sont déterminés par le câblage UltraSync, et aucun élément supplémentaire n'est nécessaire. Cela permet aux utilisateurs de découpler les configurations à plusieurs unités à tout moment et d'utiliser les instruments de façon autonome sans avoir besoin d'une unité de contrôle ou d'autres accessoires. Il est également possible de combiner facilement les unités autonomes en ajoutant des câbles UltraSync entre les unités maître et d'extension.

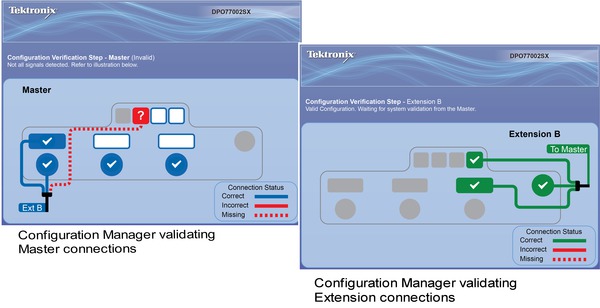

Lors du démarrage d'une configuration à plusieurs unités, une application de gestion de la configuration valide le câblage entre l'unité maître et les extensions et fournit un retour graphique si des éléments sont manquants ou mal configurés. Une fois validé, le système affiche l'interface utilisateur TekScope qui rassemble les signaux des unités maître et d'extension, permettant de les représenter et de les analyser au moyen des fonctionnalités intégrées et des applications d'analyse avancée.

Performances évolutives et configurations polyvalentes

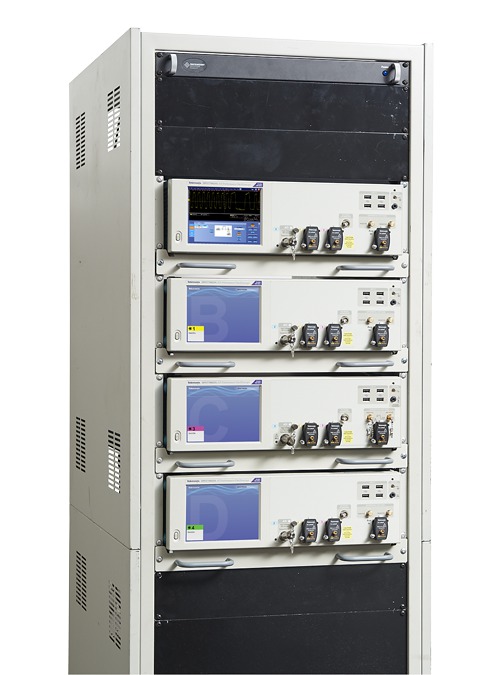

Les modes à plusieurs unités de l'oscilloscope DPO70000SX offrent plusieurs performances étendues et des configurations avec un nombre de voies accru. Les configurations maître-extension offrent des voies d'entrée supplémentaires synchronisées avec le même degré de précision que les voies internes, et contrôlées depuis une interface utilisateur unique, comme un instrument interactif ou une interface de programmation dans les applications automatisées.

Cette approche évolutive des performances permet aux utilisateurs de se procurer un équipement adapté à leurs exigences actuelles, comme par exemple quatre voies de 33 GHz, 100 G éch./s, tout en disposant aussi des performances de deux voies de 70 GHz, 200 G éch./s adaptées à leurs futures conceptions. Il est ensuite possible d'ajouter deux unités supplémentaires pour un total de quatre voies à 70 GHz, 200 G éch./s. Les unités de cette configuration à quatre unités peuvent être déployées par deux ou de façon autonome à tout moment pour répondre à vos autres besoins en matière de tests.

L'oscilloscope DPO77002SX offre également une proposition de valeur unique pour les applications à une voie avec 70 GHz, 200 G éch./s, telles que l'analyse RF ou les études de laser à impulsions. Dans ce type de cas, l'utilisateur peut acheter une seule unité pour des performances de voie de 70 GHz et de deux voies à 33 GHz. Il est possible d'acheter des unités supplémentaires ultérieurement et de les combiner avec UltraSync si des voies supplémentaires sont nécessaires.

Les configurations à plusieurs unités suivantes sont prises en charge :

2 DPO77002SX : 2 voies à 70 GHz, 200 G éch./s ou 4 voies à 33 GHz, 100 G éch./s

4 DPO77002SX : 4 voies à 70 GHz, 200 G éch./s ou 8 voies1 à 33 GHz, 100 G éch./s

2 DPO75902SX : 2 voies à 59 GHz, 200 G éch./s ou 4 voies à 33 GHz, 100 G éch./s

4 DPO75902SX : 4 voies à 59 GHz, 200 G éch./s ou 8 voies1 à 33 GHz, 100 G éch./s

2 DPO75002SX : 2 voies à 50 GHz, 200 G éch./s ou 4 voies à 33 GHz, 100 G éch./s

4 DPO75002SX : 4 voies à 50 GHz, 200 G éch./s ou 8 voies1 à 33 GHz, 100 G éch./s

2 DPO73304SX : 4 voies à 33 GHz, 100 G éch./s ou 8 voies ¹ à 23 GHz, 50 G éch./s

4 DPO73304SX : 8 voies1 à 33 GHz, 100 G éch./s ou 16 voies1 à 23 GHz, 50 G éch./s

2 DPO72504SX : 4 voies à 25 GHz, 100 G éch./s ou 8 voies1 à 23 GHz, 50 G éch./s

4 DPO72504SX : 8 voies1 à 25 GHz, 100 G éch./s ou 16 voies1 à 23 GHz, 50 G éch./s

2 DPO72304SX : 4 voies à 23 GHz, 100 G éch./s ou 8 voies1 à 23 GHz, 50 G éch./s

4 DPO72304SX : 8 voies1 à 23 GHz, 100 G éch./s ou 16 voies1 à 23 GHz, 50 G éch./s

2 DPO72004SX : 4 voies à 20 GHz, 100 G éch./s ou 8 voies1 à 20 GHz, 50 G éch./s

4 DPO72004SX : 8 voies1 à 20 GHz, 100 G éch./s ou 16 voies1 à 20 GHz, 50 G éch./s

2 DPO71604SX : 4 voies à 16 GHz, 100 G éch./s ou 8 voies1 à 16 GHz, 50 G éch./s

4 DPO71604SX : 8 voies1 à 16 GHz, 100 G éch./s ou 16 voies1 à 16 GHz, 50 G éch./s

2 DPO71304SX : 4 voies à 13 GHz, 100 G éch./s ou 8 voies1 à 13 GHz, 50 G éch./s

4 DPO71304SX : 8 voies1 à 13 GHz, 100 G éch./s ou 16 voies1 à 13 GHz, 50 G éch./s

Stabilité de la distorsion

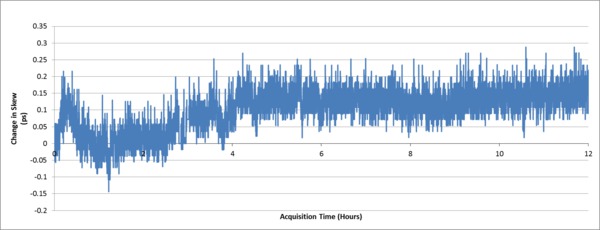

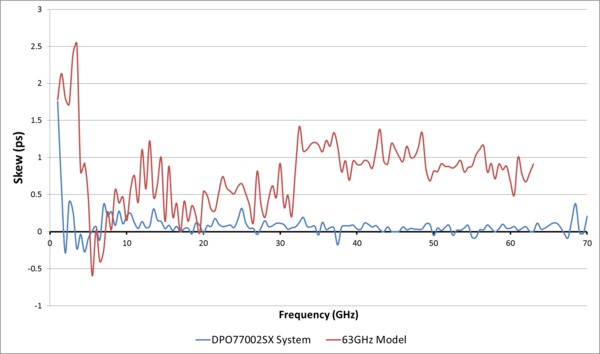

UltraSync offre une capacité d'intégration et d'alignement temporel exceptionnelle entre les unités d'une pile de plusieurs unités. Une fois les voies d'une pile à plusieurs unités compensées, la distorsion est très stable en matière de temps et de température. La spécification de la stabilité de la distorsion est ≤250 fs_efficace. Le tracé de mesure de distorsion suivant de l'oscilloscope DPO77002SX montre que même en incluant la période de stabilisation de la température de démarrage (environ 1 heure), la variation crête-crête est d'environ 400 fs, et d'environ 350 fs crête-crête après la période de préchauffage d'une heure. Ce tracé montre une cohérence exceptionnelle sur cette collecte de données de 12 heures.

Un autre aspect important de la distorsion est la façon dont la relation entre deux voies varie en fonction du changement de fréquence (effets de retard du groupe). Le tracé suivant compare les performances d'un système à deux unités de 70 GHz DPS77004SX aux performances du système à voies entrelacées de fréquence 63 GHz d'un autre fournisseur. On peut voir ici que les performances de distorsion à deux voies d'UltraSync surpassent largement les performances du modèle unique à deux voies de 63 GHz de l'autre fournisseur.

Chemin du signal court

Il est particulièrement important de réduire la longueur du chemin du d'entrée lorsqu'on travaille à une très large bande de 70 GHz. Le boîtier compact de l'oscilloscope DPO70000SX offre une grande polyvalence en matière de montage lorsqu'il doit être placé près d'un appareil testé. Des options telles que la face avant auxiliaire et la connexion au bureau à distance offrent encore davantage de flexibilité, puisqu'il n'est alors plus nécessaire d'accéder directement à la face avant de l'instrument une fois qu'il est connecté. La série SX offre donc une très large gamme d'options adaptées à différences configurations d'appareils testés par rapport aux instruments de table classiques.

Il est possible de réduire la longueur du chemin du signal d'entrée dans les configurations à plusieurs unités en inversant une unité sur deux. L'emplacement bas et central de l'entrée ATI 70 GHz offre des connecteurs d'entrée très rapprochés lorsque les unités sont utilisées dans cette configuration.

Il est également possible d'incliner les instruments selon différents angles en fonction de la disposition de l'appareil testé, notamment à angle droit pour les situations avec carte et fond de panier, ou face à face autour d'un petit appareil testé. Ces dispositions permettent de créer le chemin du signal d'entrée le plus court possible et d'optimiser la valeur RSB. Il est en outre possible de caractériser et de supprimer les effets des éléments du chemin du signal tels que les câbles et les adaptateurs au moyen de l'application d'analyse de liaison de données série, afin d'obtenir les meilleurs résultats d'analyse et informations possibles.

Applications

Haute vitesse série

Mesures d'échange de données

Mesures PAM4 et NRZ (Non retour à zéro)

Le débit des réseaux d'échange de données continue d'augmenter. L'oscilloscope DPO70000SX de Tektronix permet d'effectuer une validation des normes pour les normes de l'industrie 25/28G actuelles et au-delà (voir diagramme ci-dessous). La puissante combinaison du DPO70000SX, de l'analyse d'instabilité et de bruit DPOJET, et de l'outil d'analyse de liaison de données série SDLA effectue une désintégration et une analyse de diagramme oculaire précises pour ces normes Datacom clés. Les modèles de 50 GHz à 70 GHz offrent une large bande passante pour les réponses du filtre Bessel-Thomson.

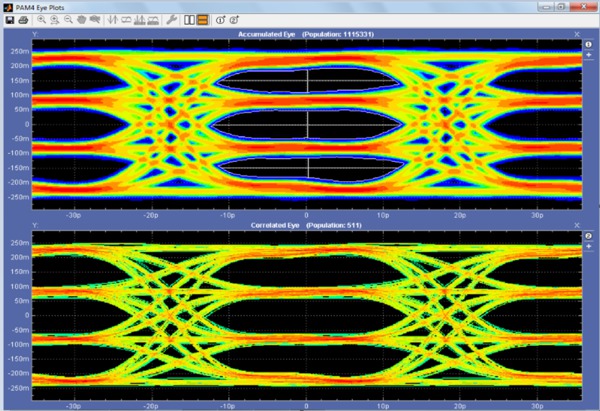

Grâce à une mise en réseau 400G, les vitesses de transmission de données série atteignent désormais 56 Gb/s par voie, ce qui rend les techniques de signalisation NRZ (Non retour à zéro) moins pratiques. La signalisation PAM4 à bande passante efficace (modulation d'amplitude d'impulsion à 4 niveaux) est largement utilisée pour atteindre ce nouveau niveau de performances. Pour une validation PAM4 précise, il est recommandé d'utiliser les oscilloscopes de la série DPO70000SX, avec la meilleure technologie ATI à bas bruit résiduel du secteur, afin d'obtenir la meilleure marge de test sur vos résultats de mesure. Pour l'analyse de PAM4, les options PAMJET-E et PAMJET-O de l'oscilloscope DPO70000SX associent les meilleurs outils d'égalisation du secteur et une récupération d'horloge logicielle intégrée, indispensable pour la récupération de synchronisations complexes et l'analyse de signaux ISI PAM4 hauts.

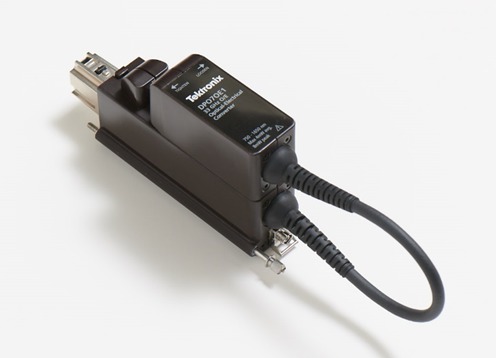

L'option PAMJET-E permet de réaliser des mesures électriques, et l'option PAMJET-O des mesures optiques. Elles sont toutes deux conformes aux spécifications IEEE et OIF. L'interface optique est fournie par les sondes optiques DPO7OE, dotées de filtres ORR.

Détection des erreurs de bits

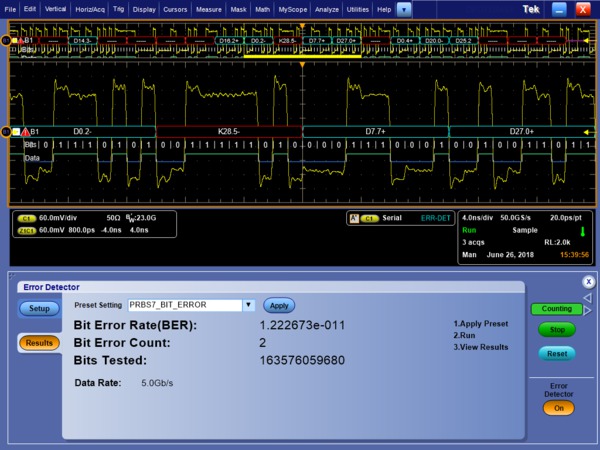

Le détecteur d'erreurs de bits (option BITERR) est un détecteur d'erreurs de bits NRZ (Non retour à zéro) générique simple pour le test des données série, couvrant les débits de données compris entre 600 Mbits/s et 14,1 Gbits/s. Il détecte les erreurs de bits sur un mot logique répété envoyé par un émetteur de données série. Cette fonctionnalité utilise le matériel du système de déclenchement plutôt que l'acquisition de signal, afin que chaque bit soit détecté et vérifié, ne laissant aucune période aveugle ni aucun bit manqué lors de l'analyse des erreurs de bits. Un fichier de correspondances de mots logiques est utilisé pour définir le mot logique entrant attendu. Les mots logiques de flux de données pseudo-aléatoires sont prédéfinis, mais les utilisateurs peuvent également créer leurs propres fichiers de correspondances de mots logiques uniques. Notez que cette fonctionnalité en option ne tient pas compte du protocole, et ne détecte pas les erreurs de trames, symboles et caractères. Lorsqu'une erreur de bits est détectée, l'oscilloscope déclenche une acquisition du signal, capturant ainsi le signal qui contient l'erreur de bits. Si l'oscilloscope dispose également d'un décodeur série en option pour le flux de données série testé (par exemple 8b10b), le signal acquis peut inclure des données décodées, ce qui simplifie l'analyse et le débogage de l'erreur. Nécessite l'option ST14G.

Formation sur les liaisons

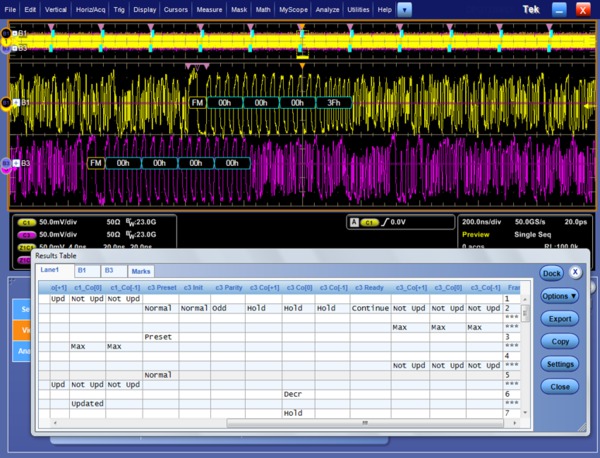

L'analyse de formation sur les liaisons série haute vitesse (option HSSLTA) est un outil qui permet de vérifier et déboguer les opérations de formation sur les liaisons Ethernet de 10 Gb à 200 Gb. Elle offre des capacités de débogage puissantes pour les fournisseurs d'équipement réseau et les fournisseurs de silicium qui se soucient des problèmes d'interopérabilité dans leurs conceptions. La formation sur les liaisons est une séquence complexe de négociations entre un émetteur et un récepteur visant à déterminer les réglages optimaux pour l'émetteur-récepteur. HSSLTA utilise la puissance de déclenchement du DPO70000SX pour identifier les échanges de formation sur les liaisons entre les périphériques, puis analyse et affiche le protocole, la synchronisation et la signalisation PHY associés à cette négociation de liaisons. Ces informations permettent aux concepteurs de vérifier le processus de formation sur les liaisons et d'identifier rapidement les problèmes en cas d'échec de la formation sur les liaisons.

La façon la plus efficace d'isoler les problèmes de formation sur les liaisons :

• La capture en temps réel de la signalisation de la couche PHY fournit des informations détaillées
• Le filtrage de la voie de contrôle stocke la conversation essentielle et supprime les copies redondantes, pour n'afficher que les éléments importants
• Les éléments de la voie de contrôle horodatés fournissent des informations supplémentaires sur le processus de formation sur les liaisons
• La liaison avec la signalisation PHY permet une navigation et une exploration rapides

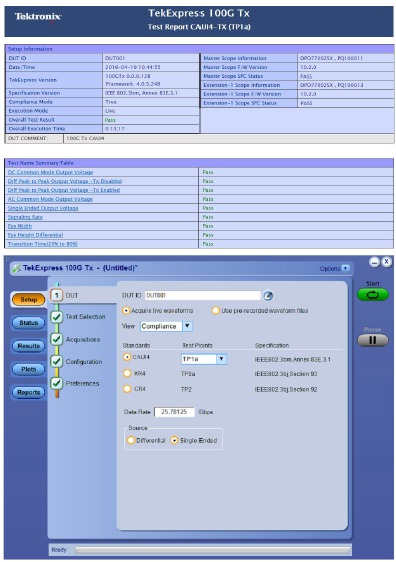

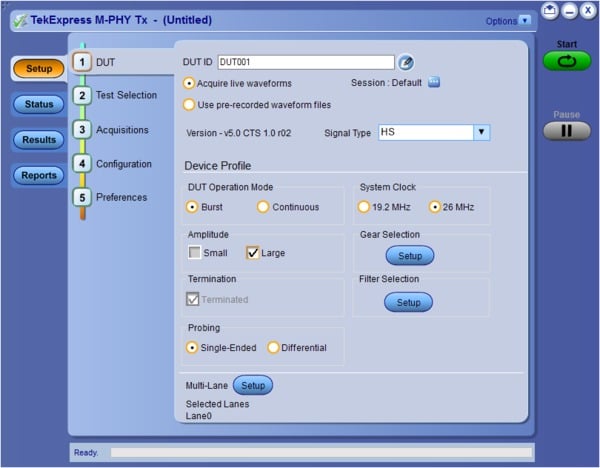

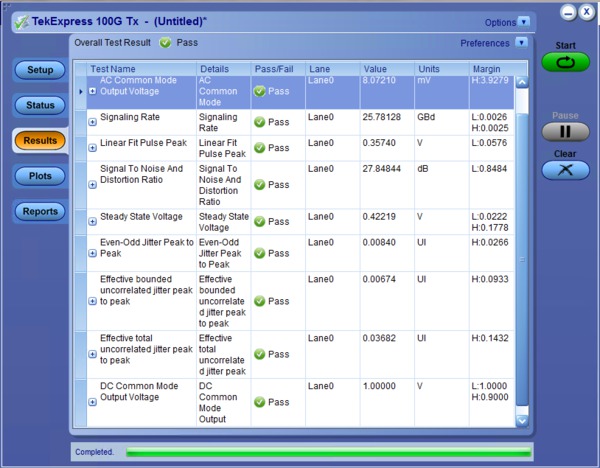

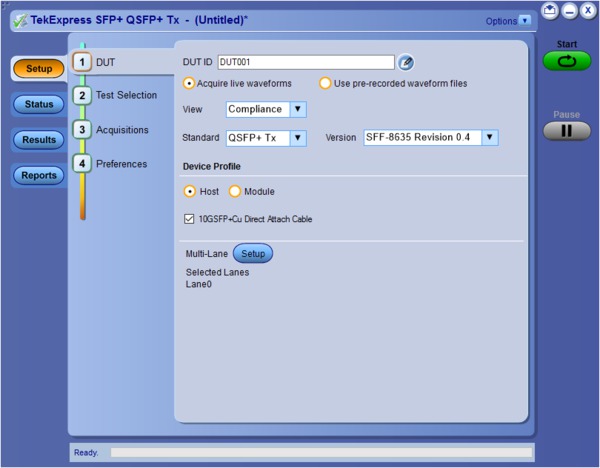

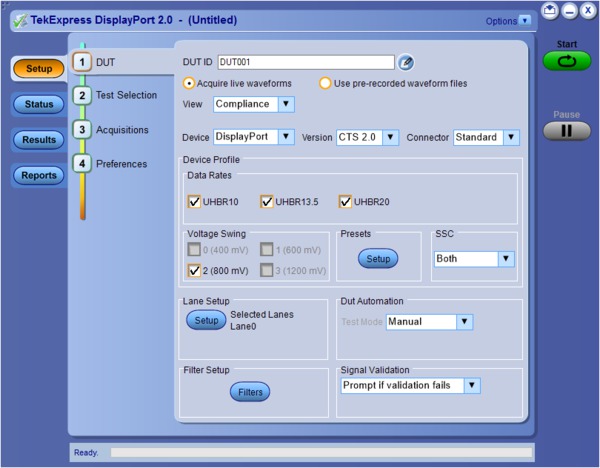

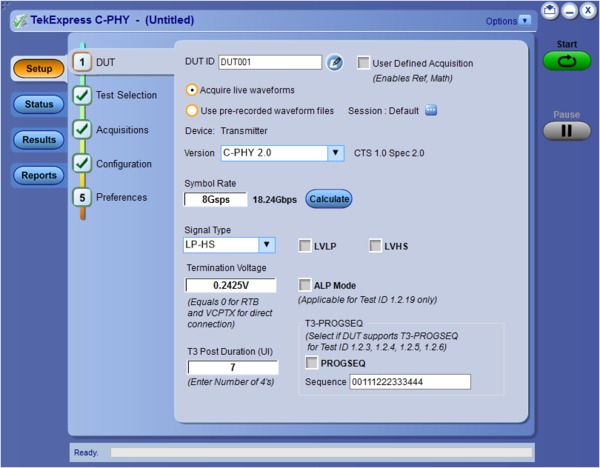

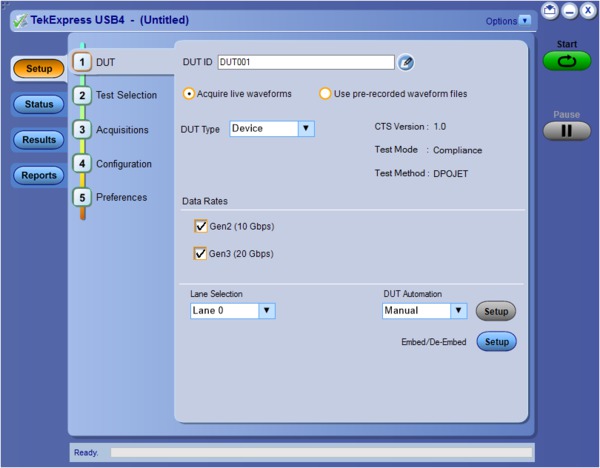

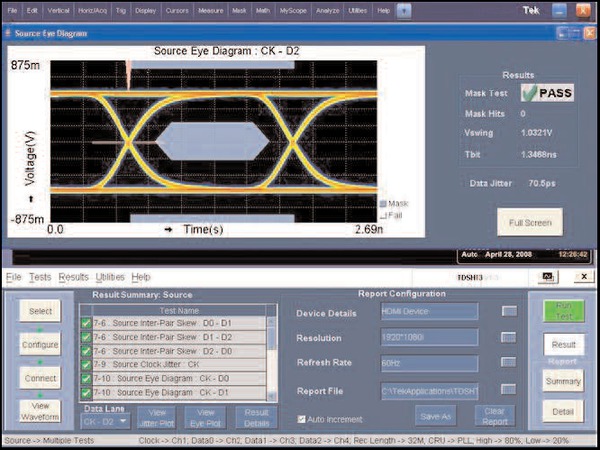

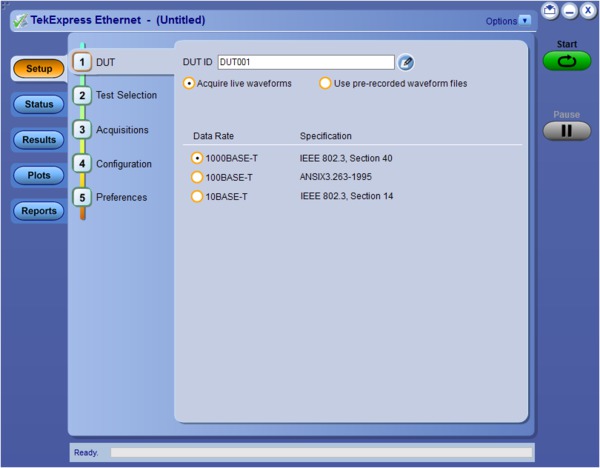

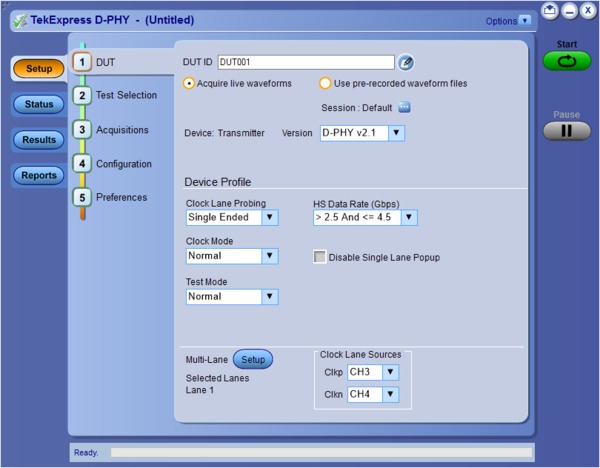

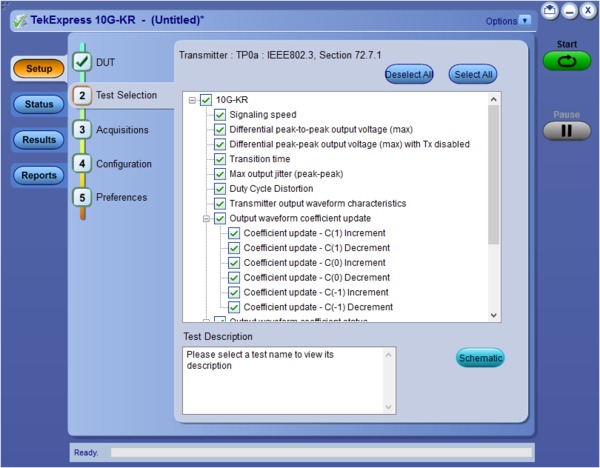

Logiciel de conformité

Optique cohérente

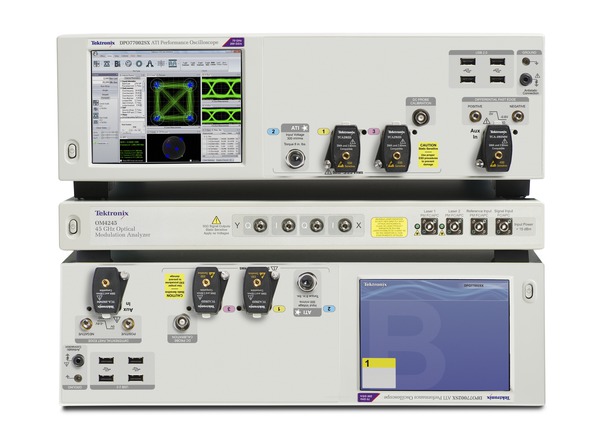

Analyse de modulation optique cohérente

Les oscilloscopes DPO70000SX de Tektronix sont parfaits pour l'analyse de format de modulation de systèmes de réseau optique cohérent de 400 Gb/s ou 1 Térabit. Leur architecture unique permet d'augmenter la performance de l'instrument en ajoutant des voies ou de la bande passante. Vous pouvez ainsi effectuer des tests à 100 G de façon économique dès maintenant, et passer à 400 G ou 1 Térabit ultérieurement. Le profil bas de l'oscilloscope DPO70000SX permet de limiter les risques de perte de signal de la connectivité du système sur vos mesures cohérentes en plaçant le récepteur optique aussi près que possible de la voie d'entrée de l'instrument.

L'analyse de modulation est encore plus précise grâce à un niveau de mesure EVM (Error Vector Magnitude) plus bas dans l'instrument. L'oscilloscope DPO70000SX utilise la technologie ATI pour fournir le niveau de bruit le plus bas du secteur capable de prendre en charge ces mesures. Le système offre en outre quatre voies avec une pleine bande passante de 70 GHz à 200 G éch./s par voie, pour un environnement d'analyse très riche.

• Bande passante de 70 GHz sur 4 voies pour les systèmes à 1 Térabit/s
• Bruit résiduel le plus bas du secteur pour la mesure EVM basse
• Echantillonnage à 200 G éch./s sur 4 voies pour la synchronisation de phase
• Facteur de forme compact avec évolutivité pour les voies et la bande passante

Affichage

Calculs mobiles

RF

Avec son bas bruit résiduel et sa réponse de fréquence plate à 70 GHz, l'oscilloscope DPO70000SX permet de mesurer et d'analyser les signaux RF à large bande.

Analyse de signaux vectoriels SignalVu®

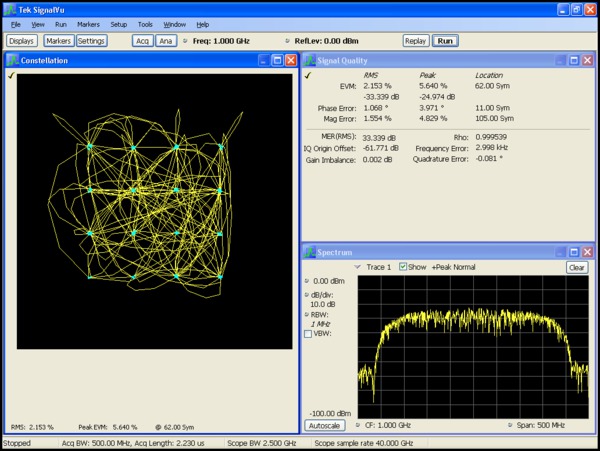

Lorsque l'analyse du signal vectoriel des signaux RF ou de bande de base est nécessaire, l'application SignalVu en option permet d'effectuer des mesures dans plusieurs domaines simultanément (fréquence, temps, phase, modulation). Les mesures SignalVu sont entièrement corrélées avec l'acquisition et le déclenchement du domaine temporel de l'oscilloscope. Les événements de domaine temporel, tels que les commandes d'un sous-système RF, peuvent être utilisés comme événements de déclenchement, tandis que le signal RF du sous-système peut être vu dans le domaine de fréquence.

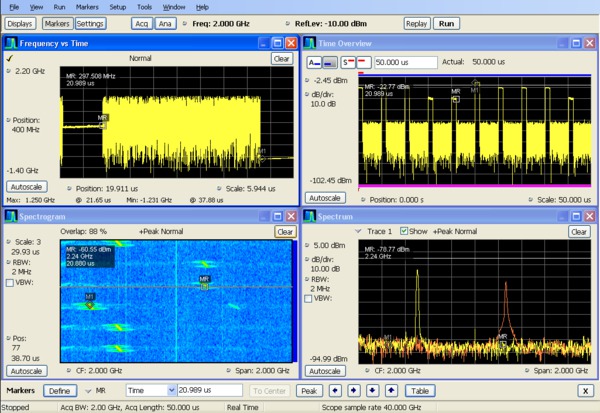

Outre l'analyse du spectre, les spectrogrammes affichent les changements de fréquence et d'amplitude au fil du temps. Les mesures dépendantes du temps peuvent être effectuées sur les domaines de fréquence, de phase, d'amplitude et de modulation. Cela s'avère idéal pour une analyse de signal qui inclut le saut de fréquence, les caractéristiques d'impulsion, la commutation de modulation, le temps d'établissement, les changements de bande passante et les signaux intermittents.

SignalVu permet de traiter les signaux RF, I&Q et I&Q différentiels depuis n'importe quelle entrée d'oscilloscope. Les fonctions mathématiques appliquées par l'oscilloscope sont également utilisées par SignalVu, ce qui permet aux utilisateurs d'appliquer des filtres personnalisés avant l'analyse des signaux vectoriels.

L'environnement Microsoft Windows facilite encore davantage l'utilisation de l'analyse multi-domaine, grâce à un nombre illimité de fenêtres d'analyse, toutes dépendantes du temps, ce qui permet d'étudier plus en détail le comportement des signaux. Avec une interface utilisateur qui s'adapte à vos préférences (clavier, face avant, écran tactile et souris), SignalVu est facile à utiliser, qu'on le découvre pour la première fois ou non.

La vue multi-domaine dépendante du temps offre un niveau de compréhension inédit des problèmes de conception ou opérationnels qui n'est pas possible avec les solutions d'analyse conventionnelles. Ici, on peut observer les modèles de saut d'un signal à bande étroite au moyen d'un spectrogramme (en bas à gauche), et il est possible de mesurer précisément ses caractéristiques de saut avec l'affichage fréquence/temps (en haut à gauche). Les réponses temps et de fréquence s'affichent dans les deux fenêtres de droite à mesure que le signal saute d'une fréquence à la suivante.

Radar et analyse basée sur les hautes fréquences

L'oscilloscope DPO70000SX à large bande et bas bruit résiduel est idéal pour l'analyse des mesures FFT hautes fréquences. Lorsqu'il est associé à la puissante option d'analyse logicielle SignalVu, l'instrument DPO70000SX offre une capacité de mesure FFT (transformée de Fourier rapide) jusqu'à 70 GHz. Son architecture évolutive permet aux ingénieurs RF d'obtenir une unité à une voie pour les mesures d'entrée RF uniquement, puis de passer à des configurations à plusieurs unités pour une validation de système RF complète.

Les mesures RF haute fréquence avec l'oscilloscope DPO70000SX incluent par exemple :

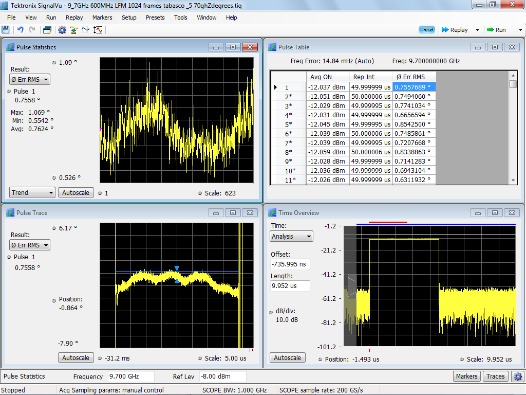

• Mesures de linéarité des impulsions sur signaux radar (voir figure ci-dessous)
• Mesures LAN mobiles sur UEEE802.11ad/ay (fréquence porteuse de 64,8 GHz)
• Suivi et débogage des communications satellite sur une bande K (20 à 40 GHz)

Une fois les données du signal à bas bruit résiduel capturées par l'oscilloscope 70 GHz DPO70000SX, SignalVu permet de démoduler le signal et d'afficher un diagramme de constellation et une mesure EVM (Error Vector Magnitude), ainsi que d'autres mesures nécessaires. SignalVu offre également une capacité d'analyse détaillée dans de nombreux domaines sous la forme d'options supplémentaires, telles que l'analyse d'impulsion et le temps d'établissement pour le travail des systèmes radar, l'analyse de modulation numérique et l'analyse OFDM flexible pour les nouvelles normes de modulation, ainsi que la modulation AM/FM/PM et les mesures audio pour les exigences de bande passante plus basse.

• Le bruit résiduel bas pour le secteur permet d'obtenir un niveau d'EVM bas
• Les 70 GHz offrent une plage dynamique large et une linéarité des fluctuations précise
• Le FFT intégré et la création de tracé de phase permettent de réaliser des mesures du domaine de fréquences précises

Options sur mesure pour vos applications à large bande

Le logiciel d'analyse de signaux vectoriels SignalVu offre des options adaptées à votre application spécifique, qu'il s'agisse de caractérisation de radar à large bande, de satellite à large bande ou de gestion du spectre. SignalVu Essentials (option SVE) offre des capacités essentielles pour toutes les mesures, et est requis pour l'analyse d'impulsion (option SVP), le temps d'établissement (option SVT), l'analyse de modulation numérique (option SVM), l'analyse de multiplexage par répartition orthogonale de la fréquence (MROF) (option SVO) et les mesures audio et de modulation AM/FM/PM (option SVA). Les liaisons à large bande par satellite et hyperfréquences point-à-point peuvent être directement observées avec le logiciel d'analyse SignalVu.

Test de l'émetteur WiGig IEEE802.11ad/ay

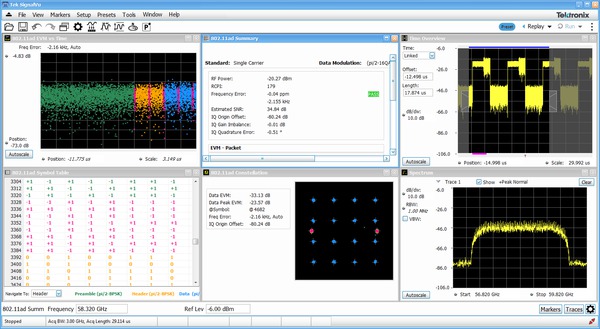

L'option SV30 permet de réaliser une analyse complète pour la caractérisation des circuits intégrés WiGig IEEE802.11ad/ay. Associée à l'oscilloscope DPO77002SX, cette option offre la mesure de qualité du signal la plus précise du secteur à 60 GHz. Elle permet de détecter automatiquement le démarrage du paquet, mais aussi de décoder les informations du paquet dans l'en-tête, de synchroniser au préambule au moyen des codes Golay dans le champ de formation court, de démoduler séparément le préambule, l'en-tête et la charge utile, et de réaliser la mesure EVM (Error Vector Magnitude) dans chacune de ces sections conformément à la norme.

L'option SV30 offre une marge importante en matière de performances de mesure EVM (Error Vector Magnitude) par rapport à ce qu'exige la norme. Des coefficients d'impulsion de voie sont également disponibles. Les options PHY de contrôle (802.11ad) et PHY à transporteur unique (802.11ad et 802.11ay) sont toutes deux prises en charge, et cette option permet d'analyser les paquets 802.11ay de 2,16 GHz ou les paquets liés de 2 voies adjacentes de 4,23 GHz.

Il est possible de réaliser la mise à l'essai et la vérification sur les réglages IF et RF. Les mesures de puissance RF, de RCPI (indicateur de puissance reçue), d'erreur de fréquence (Max., moyenne, écart type), de décalage DC, de décalage d'origine DC I&Q, de déséquilibre de gain et de phase I&Q, de qualité du signal et de SNR estimé sont affichées sur l'écran Résumé. Les résultats de réussite/échec sont rapportés au moyen de limites personnalisables, et les préréglages définissent le bouton-poussoir de configuration des tests.

Pour des informations plus détaillées sur le signal, un code couleur est disponible sur l'interface utilisateur et vous permet de visualiser la mesure EVM (Error Vector Magnitude) sur l'ensemble du paquet analysé. Les différentes régions sont représentées dans des couleurs différentes. Il est également possible d'afficher les symboles démodulés sous forme de tableau avec différents codes couleur, et une option permet d'accéder directement au début de chaque région pour une navigation simplifiée.

Analyse avancée

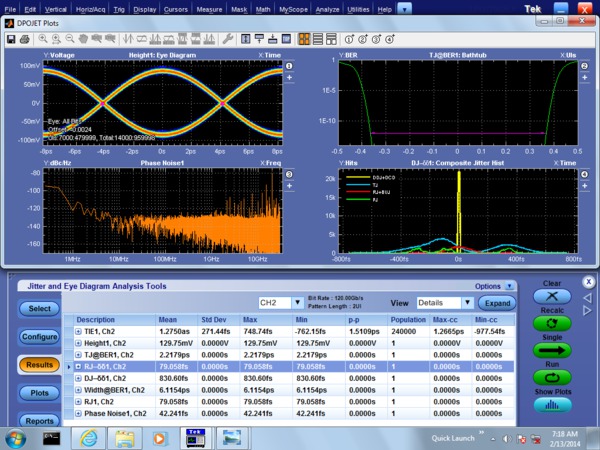

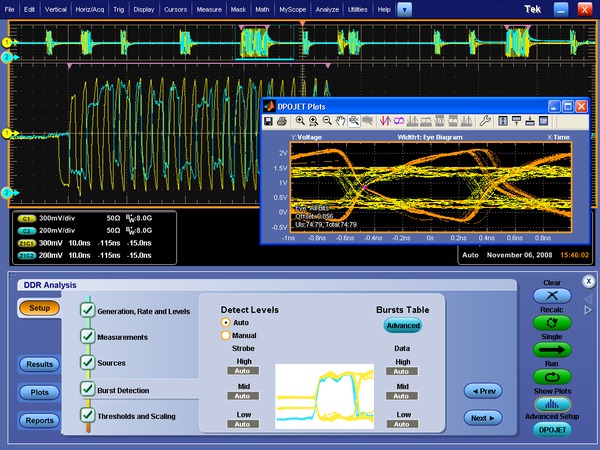

Analyse complète de la gigue et du bruit résiduel DPOJET

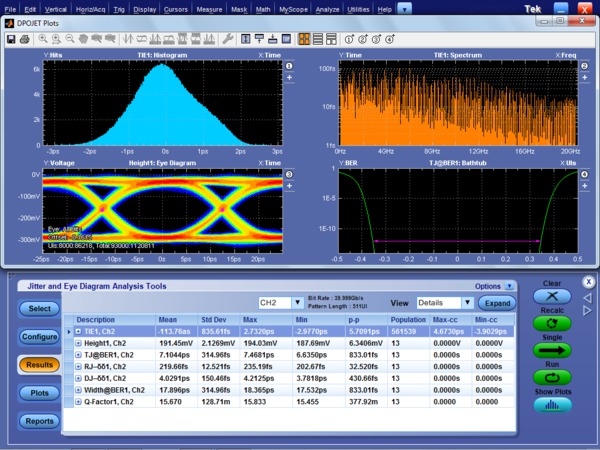

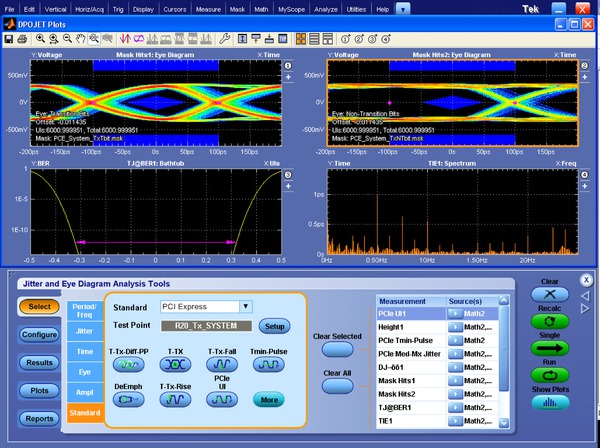

DPOJET fournit aux ingénieurs la sensibilité de mesure et la précision les plus élevées disponibles sur des instruments en temps réel. Avec une analyse complète de la gigue et du diagramme de l'œil, ainsi que des algorithmes de décomposition, DPOJET simplifie la recherche des problèmes d'intégrité du signal et de la gigue et des sources associées dans les conceptions actuelles de systèmes de communication, numériques et série haute vitesse.

Pour permettre la réalisation de mesures sur des signaux acquis avec les sondes optiques DPO7OE1 et DPO7OE2, DPOJET fournit désormais également des mesures optiques. Ces mesures incluent le taux d'extinction, l'amplitude de modulation optique (OMA), la valeur optique haute et la valeur optique basse.

Analyse du bruit résiduel avec le modèle DPOJET (option DJAN)

Analyse avancée des caractéristiques essentielles de la gigue et extensions personnalisées

DPOJET Essentials est installé de base sur la série DPO70000SX avec la version avancée DPOJET disponible en option. Des progiciels de mesure spécifiques à l'application sont également disponibles pour étendre DPOJET et effectuer l'ensemble complet de tests requis par les groupes standard de l'industrie.

Compensation du chemin du signal SDLA et filtres personnalisés

L'accélération des vitesses de signalisation et la compression des géométries posent plusieurs problèmes pour la prochaine génération de conceptions à plusieurs gigabits et les méthodes de test. Les conceptions évoluent pour résoudre ces problèmes grâce à des techniques d'égalisation avancées sur l'émetteur et le récepteur. Le faible encombrement rend l'accès au signal plus difficile, avec des points de connexion non-idéaux. Cela peut entraîner une perte et des réflexions sur le signal acquis, dues à des discontinuités de l'impédance qui ne sont pas présentes à l'emplacement de mesure idéal. Des solutions de mesure avancées sont nécessaires pour répondre aux techniques avancées utilisées par les conceptions. Les difficultés commencent lors de l'acquisition du signal : le signal capturé via des câbles, des sondes et des équipements est déformé. Le visualiseur SDLA vous permet de compenser les effets (réflexions, perte d'insertion et couplage croisé) du circuit de mesure (câbles, sondes et équipements) sur le signal, tout en prenant en compte l'impédance de sortie de l'émetteur et d'entrée du récepteur. La compensation de ces effets permet d'améliorer la précision des mesures et peut faire toute la différence entre la réussite et l'échec d'un test.

Egalisation du chemin du signal

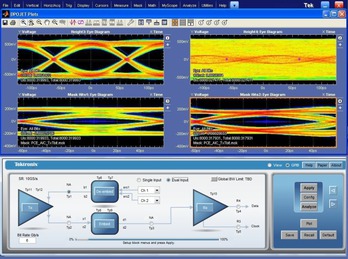

Grâce à l'application en option Serial Data Link Analysis Visualizer (SDLA64), vous pouvez mieux comprendre les liaisons de données série avec la possibilité d'émuler la voie de données série à partir de ses paramètres S, de supprimer les réflexions, le couplage croisé et les pertes causées par les accessoires, les câbles ou les sondes, ainsi que la vision active ou non causée par des effets de voie utilisant des techniques d'égalisation du récepteur, telles que CTLE, DFE, FFE. Les modèles IBIS-AMI pour l'égalisation de récepteur spécifique au silicium peuvent être utilisés pour observer le comportement sur circuit.

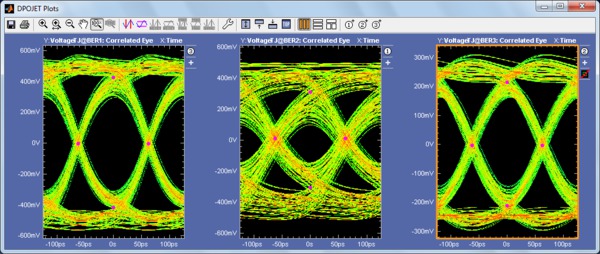

Les diagrammes de l'œil ci-dessous illustrent l'œil corrélé d'un signal avant une voie, après une voie et après égalisation. La fermeture de l'œil due aux effets de la voie a été efficacement supprimée grâce à SDLA, et dans ce cas les largeurs d'œil sont d'environ 3 ps, comme le montrent le diagrammes de l'œil à gauche et à droite.

Filtres personnalisés

Créez vos propres filtres ou utilisez les filtres fournis de série avec la série DPO70000SX pour améliorer votre capacité à isoler ou supprimer un composant de votre signal (bruit ou harmoniques spécifiques du signal). Ces filtres FIR personnalisables peuvent être utilisés pour mettre en œuvre des techniques de traitement du signal, telles que la suppression de la préaccentuation du signal ou la réduction des effets des accessoires et des câbles connectés à l'appareil testé.

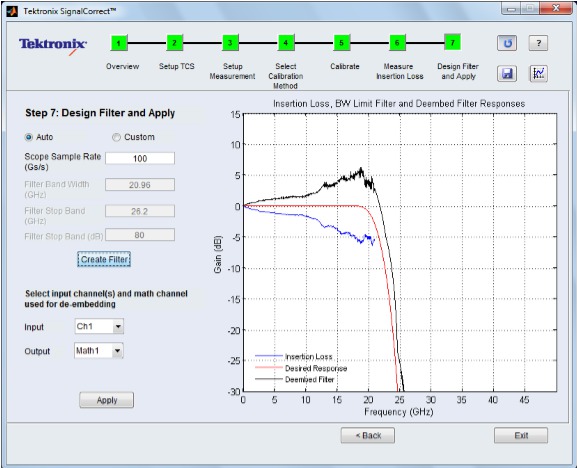

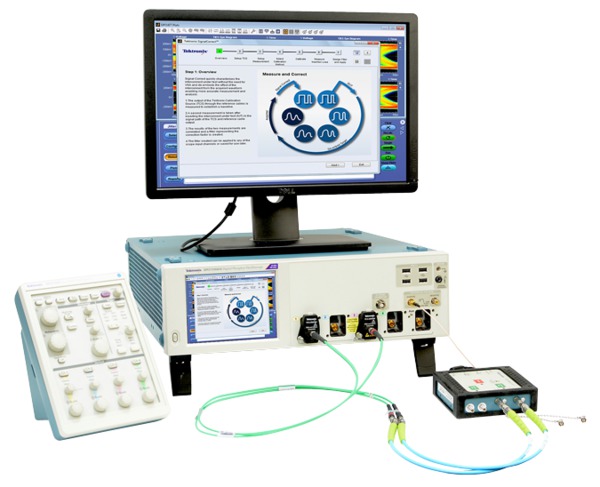

Logiciel SignalCorrect™ et source d'étalonnage TCS70902

Minuteur compteur

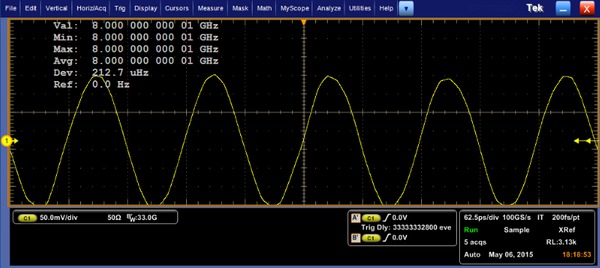

Le compteur/minuteur haute résolution est une nouvelle fonctionnalité en option rendue possible par le nouveau système de déclenchement des oscilloscopes de la série DPO70000SX. Il s'agit d'un compteur de fréquences de précision qui offre une analyse de fréquence jusqu'à 25 GHz, avec jusqu'à 13 digits de résolution et 12 digits/seconde. Utilisant l'horloge interne, ce compteur offre une précision supérieure à 1 ppm. Il est possible d'obtenir une précision supérieure en utilisant une source d'horloge externe de haute précision. Cette mesure étant effectuée via le système de déclenchement, chaque cycle du signal est mesuré en continu sur toute la durée de la fenêtre de déclenchement au lieu d'effectuer des mesures sur des blocs finis de données via la voie d'acquisition normale.

Cette fonctionnalité permet de réaliser des mesures de stabilité de l'horloge extrêmement précises. La capture d'écran montre un écart de 212 μHz des irrégularités de la source mesuré sur une source de précision de 8 GHz. Sur cette figure, le générateur de signaux a été réglé sur 8,00000000001 GHz, et l'oscilloscope a mesuré précisément cette valeur.

Le minuteur permet d'effectuer des mesures précises entre les événements de déclenchement avec une résolution de 200 fs, et peut inclure des mesures d'un événement A à un événement B, où les événements A et B peuvent être tout mode de déclenchement valide (par ex.parasite, petite impulsion, front, etc.). Cette fonction s'avère utile pour la mesure des retards de propagation ou l'analyse des taux d'occurrence des anomalies.

Il convient de noter les trois distinctions importantes suivantes entre ce compteur/minuteur et les compteurs/minuteurs conventionnels :

• Bande passante analogique > 25 GHz

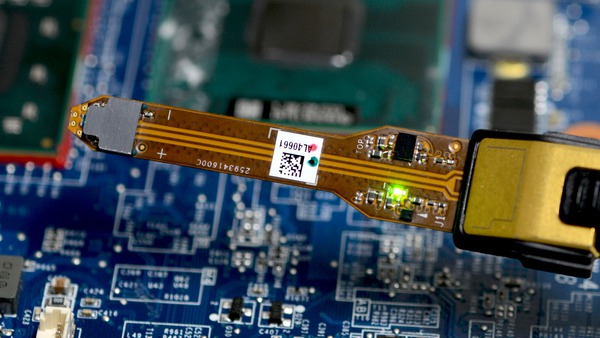

• Large choix de sondes d'oscilloscope à large bande disponible pour une connexion à l'équipement testé offrant une fidélité de signal optimale
• Possibilité de visualiser le signal à l'écran pour s'assurer que le compteur/minuteur détecte un signal valide, et que les niveaux de déclenchement sont définis correctement pour le signal

Système d'analyse intégré

L'oscilloscope DPO70000SX inclut de nombreuses fonctionnalités intégrées permettant de visualiser et de mesurer les comportements des signaux. Faites votre choix parmi 54 mesures automatiques à l'aide d'une palette graphique qui organise logiquement les mesures en catégories Amplitude, Temps, Histogramme et Communications. Obtenez des informations supplémentaires sur vos résultats de mesure grâce à des données statistiques telles que la moyenne, la min, la max, l'écart-type et la population.

Définissez et appliquez des expressions mathématiques aux données de forme d'onde pour les résultats à l'écran en termes que vous pouvez utiliser. Accédez aux fonctions mathématiques de forme d'onde courantes d'une simple pression sur un bouton. Ou, pour les applications avancées, créer des expressions algébriques composées de formes d'onde en temps réel, de formes d'onde de référence, de fonctions mathématiques, de valeurs de mesure, de scalaires et variables réglables par l'utilisateur avec un éditeur de type calculatrice facile à utiliser.

Grâce à la mémoire d'acquisition profonde, les tests de marge peuvent être effectués sur de nombreux cycles et les tendances de longue durée des données peuvent être observées. De plus, les données de l'oscilloscope peuvent être capturées dans Microsoft Excel à l'aide de la barre d'outils Excel unique et formatées en rapports personnalisés à l'aide de la barre d'outils Word fournie avec la série DPO70000SX.

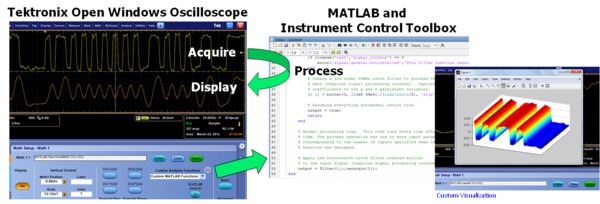

Formules mathématiques personnalisées avec MATLAB

Les formules mathématiques personnalisées de Tektronix avec MATLAB permettent aux utilisateurs de créer des scripts MATLAB qui traitent les données d'un signal en direct et renvoient les résultats sous la forme de représentations mathématiques de l'oscilloscope. Les extensions peuvent en outre utiliser les fonctions MATLAB pour créer des analyses et visualisations spécialisées.

Débogage

Tout au long du cycle de conception, les oscilloscopes de la série DPO70000SX permettent de déboguer les sous-systèmes défectueux et d'isoler la cause. Grâce à la vitesse de capture de forme d'onde élevée de FastAcq®, vous pouvez rapidement identifier les anomalies de signal qui se produisent par intermittence, ce qui vous permet d'économiser des minutes, des heures, voire des jours en révélant rapidement la nature des défauts, de sorte que des modes de déclenchement sophistiqués peuvent être appliqués pour les isoler. Grâce aux déclencheurs Pinpoint®, les événements peu fréquents tels que les problèmes de tension ou d'exécution de signal causés par une contention de bus ou des problèmes d'intégrité de signal peuvent être capturés, analysés, puis éliminés.

FastAcq® accélère le débogage en montrant clairement les imperfections

Plus qu'un simple étalonnage des couleurs ou un balayage d'événements, la technologie d'acquisition DPX® propriétaire FastAcq capture des signaux à plus de 300 000 formes d'onde par seconde sur toutes les voies TekConnect® ² simultanément, ce qui augmente considérablement la probabilité de détection d'événements de défaillance peu fréquents. Et en tournant simplement le bouton d'intensité, vous pouvez clairement « voir un monde que les autres ne voient pas », en affichant une image complète du fonctionnement de votre circuit. Certains fournisseurs d'oscilloscopes revendiquent des taux de capture de forme d'onde élevés pour de courtes périodes de temps, mais seuls les oscilloscopes de la série DPO70000, dotés de la technologie DPX, peuvent fournir ces taux de capture de forme d'onde rapides sur une base continue.

Déclenchements Pinpoint®

Que vous essayiez de trouver un signal problématique ou que vous ayez besoin d'isoler une section d'un signal complexe pour une analyse plus approfondie, le déclenchement Pinpoint Tektronix fournit la solution. Le déclenchement Pinpoint permet de sélectionner pratiquement tous les types de déclenchement sur les événements de déclenchement A et B, offrant ainsi la suite complète de types de déclenchement avancés pour la recherche d'événements de déclenchement séquentiels. Les déclencheurs Pinpoint fournissent des capacités de réinitialisation de déclenchement qui recommencent la séquence de déclenchement après une durée, un état ou une transition spécifique afin que même les événements des signaux les plus complexes puissent être capturés.

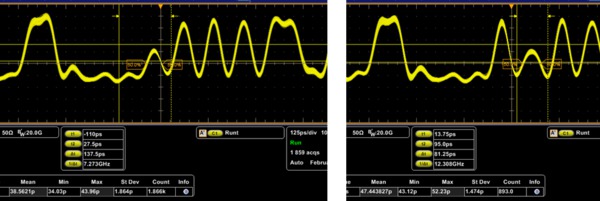

La série DPO70000SX offre les meilleures performances en matière de système de déclenchement disponibles sur un oscilloscope en temps réel. La figure montre un déclenchement à des petites impulsions de largeur de bit <50 ps (échec du franchissement des deux seuils dans le temps spécifié) sur une signalisation de 25,78 GBaud (100GbE). La bande passante haute du système et l'extrême précision du minuteur de déclenchement permettent de réaliser une capture fiable des aberrations du signal et d'isoler efficacement les conditions de défaut.

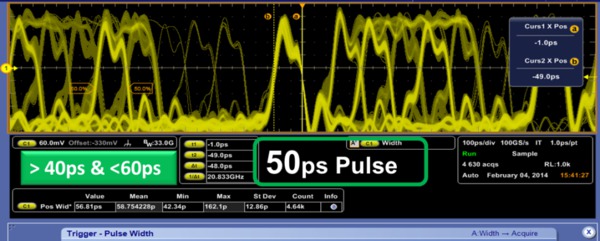

Sur la figure suivante, la différentiation de largeur de signal est utilisée pour isoler les impulsions de largeur >40 ps et <60 ps, et montre une capture fiable des impulsions de 50 ps sur une séquence PRBS11 de 20 Gbits/s.

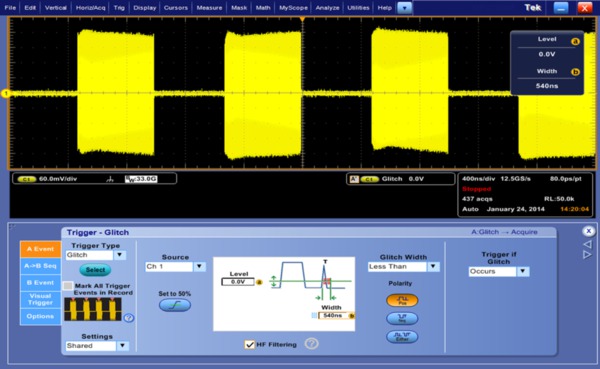

L'oscilloscope DPO70000SX inclut un mode de déclenchement sur enveloppe unique qui permet le déclenchement direct sur l'enveloppe d'un transporteur modulé. Les types de déclenchement sur front, sur largeur et sur temporisation peuvent être appliqués à une enveloppe détectée pour fournir un déclenchement stable sur les salves modulées, ou pour différentier les salves d'une largeur spécifique. La fréquence du transporteur peut être comprise entre 500 MHz et 20 GHz pour s'adapter à une large gamme d'applications. Cette figure illustre le déclenchement sur salve d'une largeur spécifique.

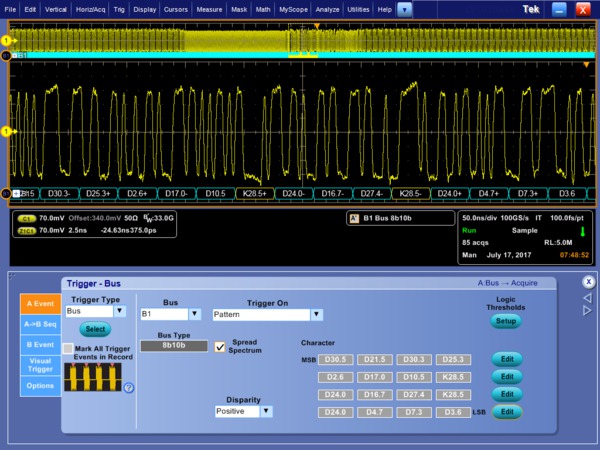

Déclenchement sur séquence série matériel

Pour vérifier les architectures série, la série DPO70000SX offre deux options différentes de décodage et déclenchement sur séquence série, avec récupération d'horloge intégrée, ce qui permet de mettre en corrélation des événements sur différentes couches physiques et de liaison. Les instruments peuvent récupérer le signal d'horloge intégré, identifier les transitions et vous permettre de définir les mots codés souhaités pour la capture d'un modèle de déclenchement série spécifique. Ces fonctionnalités peuvent être activées sur la série DPO70000SX avec deux options. L'option ST14G offre des performances de déclenchement en série de 600 Mbits/s à 14,1 Gbits/s et un déclenchement au niveau du bit ou du caractère, et un décodage de liaisons de données séries NRZ 8b/10b. L'option SR-6466 permet la prise en charge du décodage et déclenchement en série NRZ 64b/66b, et nécessite l'option ST14G. Toute voie d'entrée TekConnect active peut être utilisée comme source pour les options de déclenchement en série matériel.

La fonctionnalité de mise en correspondance des mots logiques 160 bits (16 caractères) s'applique aux mots logiques série NRZ génériques et à 8b/10b. Elle permet à l'oscilloscope de se déclencher de façon fiable sur une section spécifique d'une séquence de données série, ce qui facilite le travail de diagnostic et de débogage en isolant des portions du flux de données série. Pour les mots logiques 64b/66b spécifiques, l'option permet le déclenchement sur en-tête de synchronisation valide ou non valide, bloc de contrôle, bloc de données et jusqu'à une correspondance de mot logique de 132 bits (sur 2 blocs 64b/66b adjacents).

La fonctionnalité de déclenchement en série matériel est en outre conçue pour offrir un fonctionnement fiable même en présence d'horloges à étalement de spectre avec une plage de 0 à 5 000 pps à étalement en aval.

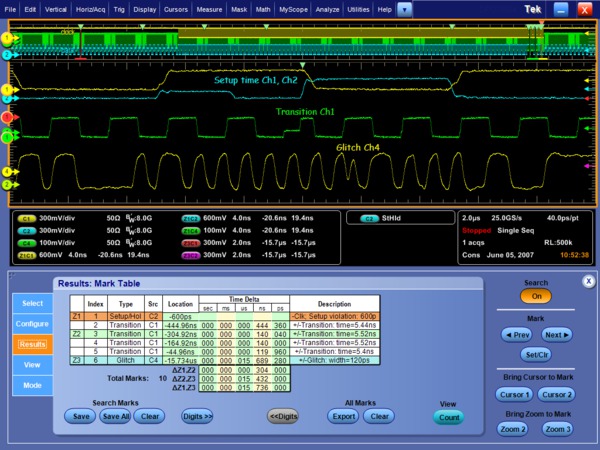

Déclenchement visuel

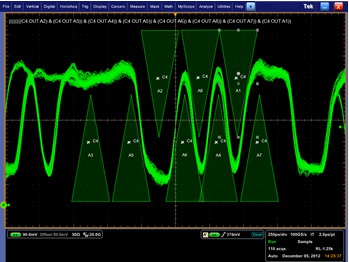

Le déclenchement visuel étend encore davantage les capacités du déclenchement Pinpoint, en ajoutant un niveau supplémentaire de qualification de déclenchement pour trouver des événements importants dans une grande variété de signaux complexes. Le déclenchement visuel qualifie les déclenchements Pinpoint en balayant toutes les acquisitions de formes d'onde et en les comparant à des zones à l'écran (formes géométriques). Jusqu'à huit zones peuvent être créées à l'aide d'une souris ou d'un écran tactile et diverses formes (triangles, rectangles, hexagones ou trapèzes) peuvent être utilisées pour indiquer le comportement de déclenchement recherché. Une fois que ces formes sont créées, elles peuvent être modifiées de façon interactive pour créer des conditions de déclenchement idéales

FastFrame™

Lorsque les événements clés qui vous intéressent sont très espacés dans le temps, tels que les pics d'activité sur un bus, la fonction de mémoire segmentée FastFrame de la série DPO70000SX vous permet de capturer les événements intéressants tout en conservant la mémoire d'acquisition. En utilisant plusieurs événements de déclenchement, FastFrame capture et stocke de courtes rafales de signaux et les enregistre sous forme de trames pour consultation et analyse ultérieures. Il est possible de capturer des milliers d'images, ce qui permet d'analyser les tendances et les changements à long terme du signal d'éclatement. FastFrame permet en outre de réduire le temps de réarmement du déclencheur, et ainsi de faire l'acquisition d'événements très rapprochés dans le temps. Cette fonctionnalité permet d'acquérir de façon fiable des signaux espacés de quelques microsecondes seulement.

FastFrame inclut des fonctionnalités étendues telles que la capacité de calculer avec une grande efficacité une moyenne point à point de toutes les trames sur un seul signal (trame récapitulative). Il est en outre possible de calculer une moyenne orthogonale, ce qui permet d'acquérir plusieurs jeux de trames. Dans ce mode, la moyenne est calculée pour chaque trame n°1 point à point avec toutes les autres trames n°1, la moyenne est calculée pour chaque trame n°2 point à point avec toutes les autres trames n°2, et ainsi de suite jusqu'au nombre total de trames spécifié. Cette fonctionnalité permet d'étendre de façon très efficace la plage dynamique de l'oscilloscope, tout en effectuant l'acquisition de séquences d'événements répétables.

Recherche et marquage avancés

L'isolation de l'événement clé à l'origine de la panne de votre système peut souvent être une tâche fastidieuse. Grâce à la norme de fonctionnalité de recherche avancée d'événements et marquage sur la série DPO70000SX, il est facile d'examiner les données et de mettre en évidence les événements importants, d'ignorer les événements peu importants et d'améliorer la compréhension des relations entre les événements. Avec ASM, vous pourrez parcourir les acquisitions de longue durée sans effort et localiser rapidement l'événement que vous avez tenté de trouver. Les recherches avancées peuvent être définies individuellement ou en utilisant les paramètres de déclenchement de la portée comme définition de la recherche. Même les zones de déclenchement visuel peuvent être utilisées dans le cadre des critères ASM.

Connexion et entrée coaxiale à tête distante

Le plus grand défi du débogage d'un système est souvent d'accéder aux signaux requis. Tektronix offre une large gamme de solutions de sondage, y compris les systèmes TriMode™ P7700, P7600 et P7500 avec des bandes passantes parfaitement adaptées à la série DPO70000SX. Les sondes TriMode P7700, P7600 et P7500 vous permettent de basculer entre les mesures différentielles, à extrémité simple et en mode commun sans déplacer la sonde de ses points de connexion. La série P7600 associe un bas bruit résiduel, une bande passante de 33 GHz et une connexion TriMode pratique. La série P7500 offre des sondes avec des performances de 4 GHz à 25 GHz et plusieurs pointes à souder à faible coût avec des fonctions de connexion rapide qui permettent de déplacer la sonde vers différents points de soudure rapidement et facilement.

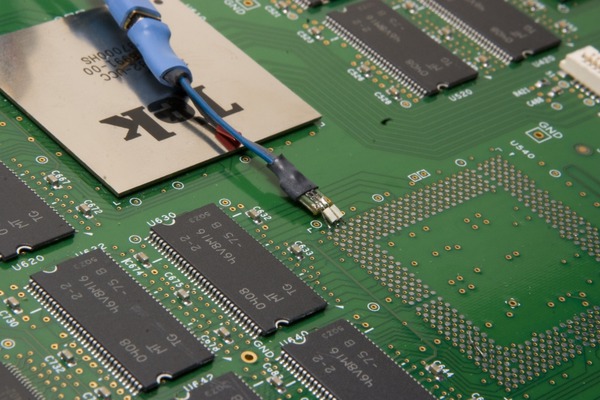

Sondes TriMode de la gamme P7700

Les sondes TriMode de la gamme P7700 offrent la plus haute fidélité de test existante pour les oscilloscopes en temps réel. En outre, avec des innovations en matière de connectivité telles que les pointes intégrées avec la mémoire tampon d'entrée de la sonde montée à quelques millimètres seulement de l'extrémité, les sondes P7700 offrent une facilité d'utilisation inégalée pour la connexion aux conceptions électroniques les plus complexes d'aujourd'hui.

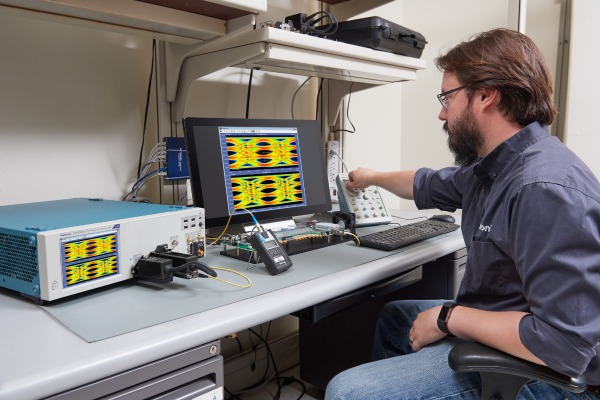

Sondes optiques DPO7OE

Les sondes optiques de la série DPO7OE peuvent être utilisées en tant que récepteur de référence optique pour les signaux de données série haute vitesse (en sélectionnant les filtres ORR de Bessel-Thomson) ou en tant que convertisseur O/E traditionnel pour l'acquisition de signaux optiques large bande. Les sondes de la série DPO7OE sont compatibles avec les modèles DPO/MSO70000 C/DX/SX. Connecté aux voies TekConnect pour une bande passante jusqu'à 33 GHz. Connectée aux voies TekConnect, la sonde DPO7OE1 offre une réponse électrique jusqu'à 42 GHz, tandis que la sonde DPO7OE2 offre une réponse électrique jusqu'à 59 GHz.

Acquisition du signal

Entrée ATI

La voie d'entrée ATI DPO77002SX 70 GHz utilise un système de connexion coaxial de 1,85 mm standard spécifié à 67 GHz, avec des performances types jusqu'à 70 GHz. L'instrument utilise un adaptateur femelle-femelle de 1,85 mm de qualité étalonnage installé dans le connecteur d'entrée ATI (mâle) afin d'offrir une protection mécanique et de permettre de sélectionner le genre. Les instruments incluent également un bracelet de protection antistatique, une clé dynamométrique et un jeu de clés de blocage pour faciliter l'entretien et l'installation des éléments du chemin du signal, et ainsi d'assurer des performances de mesure optimales. Le système de connexion 1,85 mm est compatible avec les éléments de 2,4 mm (50 GHz).

Entrées TekConnect®

Les modèles DPO70000SX incluent le système d'interconnexion du signal TekConnect, qui offre une polyvalence inégalée avec une large gamme d'accessoires de solutions d'accès et de conditionnement du signal. L'adaptateur TCA292D TekConnect offre une connexion de 2,92 mm et un environnement coaxial de 50 Ω jusqu'à 33 GHz.

Entrée de déclenchement auxiliaire hautes performances

L'oscilloscope DPO70000SX inclut une entrée de déclenchement auxiliaire (TekConnect) adaptée au déclenchement sur front hautes performances sans utiliser de voie d'acquisition. La bande passante de déclenchement auxiliaire est >10 GHz sur la série DPO70000SX avec gigue <1,5 ps_efficace.

Compensation de la synchronisation des voies

Tous les modèles DPO70000SX incluent des sorties à front rapide différentielles coordonnées à <1,6 ps sur la face avant, qui offrent une source pratique pour l'alignement de la synchronisation des voies dans un environnement coaxial. Les instruments incluent des accessoires permettant de réaliser la compensation de la synchronisation voie à voie grâce à la source intégrée. Des accessoires supplémentaires peuvent être achetés séparément afin de réaliser un alignement temporel ou une compensation encore plus précis dans un environnement avec sondes.

Solutions de chemin du signal DPO7RF

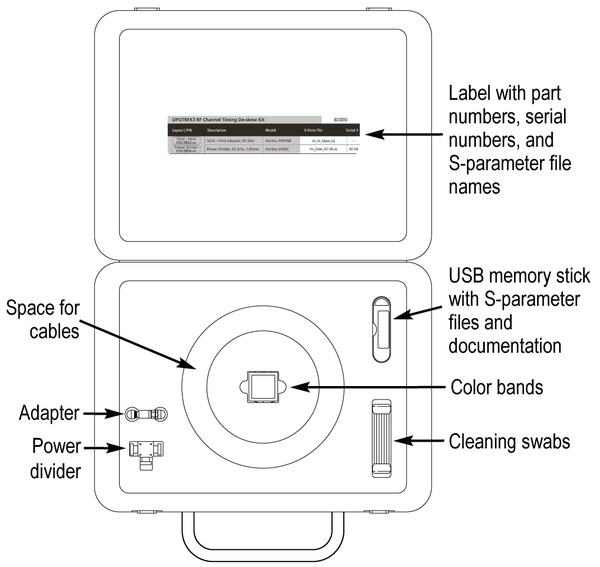

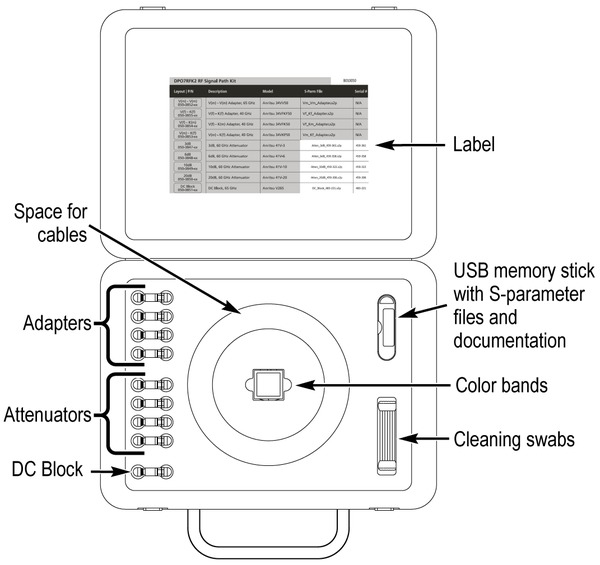

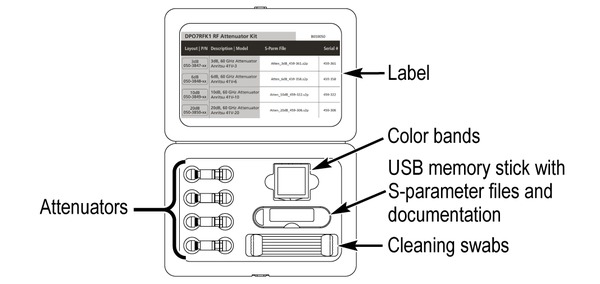

Les kits de solutions de chemin du signal DPO7RF vous fournissent des kits de composants préconfigurés que vous pouvez utiliser pour optimiser les performances des mesures dans vos applications à bande passante ultra-élevée. Les kits incluent des atténuateurs, des adaptateurs, des blocs DC, un diviseur de puissance, des tampons de nettoyage, des bandes de marquage de couleur, des paramètres S et de la documentation.

• Les kits et les câbles incluent les fichiers de paramètres S et la documentation sur une clé USB
• Les kits incluent des accessoires de marquage du chemin de signal
• Les kits incluent des tampons de nettoyage pour un entretien approprié des composants RF sensibles

Montage sur table ou en baie

Les modèles DPO70000SX conviennent à une utilisation sur table comme en baie, et sont dotés de différents éléments permettant de les adapter à des environnements spécifiques.

Les câbles UltraSync sont disponibles dans des longueurs de 1 et 2 mètres, pour une configuration plus flexible. Le câble de 1 mètre par défaut est adapté aux configurations types à deux et quatre unités avec des instruments empilés de façon uniforme. Le câble plus long permet des combinaisons avec les instruments placés à 90° les uns par rapport aux autres ou face à face autour d'un équipement testé. Il est possible de mélanger plusieurs longueurs de câbles dans une configuration en fonction des besoins de l'application, et de procéder à leur compensation temporelle en tant que système pour fournir un alignement temporel voie à voie précis.

Les boîtiers des instruments sont dotés d'encoches alignées avec les pieds, pour une plus grande stabilité lorsque les unités sont empilées. Cette caractéristique fonctionne également dans les configurations à empilement inversé et les piles mixtes qui incluent un récepteur optique OM4000. Les modèles sont dotés de trous filetés pour les supports latéraux fournis par l'utilisateur lorsque les éléments de combinaisons spécifiques doivent être fixés les uns aux autres.

Environnement en baie

Le montage en baie de l'oscilloscope DPO70000SX est formé d'un plateau directement fixé à l'instrument. Le plateau occupe une hauteur de baie de 1U en plus des 3U de l'instrument, et assure une voie de refroidissement pour l'unité. Le montage en baie dispose également de poignées ultra-résistantes pour le transport de l'instrument en-dehors de l'environnement de baie.

Le kit de montage en baie permet de monter les unités à l'endroit ou à l'envers pour réduire la longueur du câble d'entrée, comme lorsqu'elles sont empilées sur une table.

Le plateau de montage en baie du DPO70000SX peut également accueillir un disque dur SSD monté à l'avant, qui permet d'accéder facilement à la mémoire de masse de l'instrument dans un environnement en baie.
