Oscilloscopes multidomaine
Fiche technique MDO3000

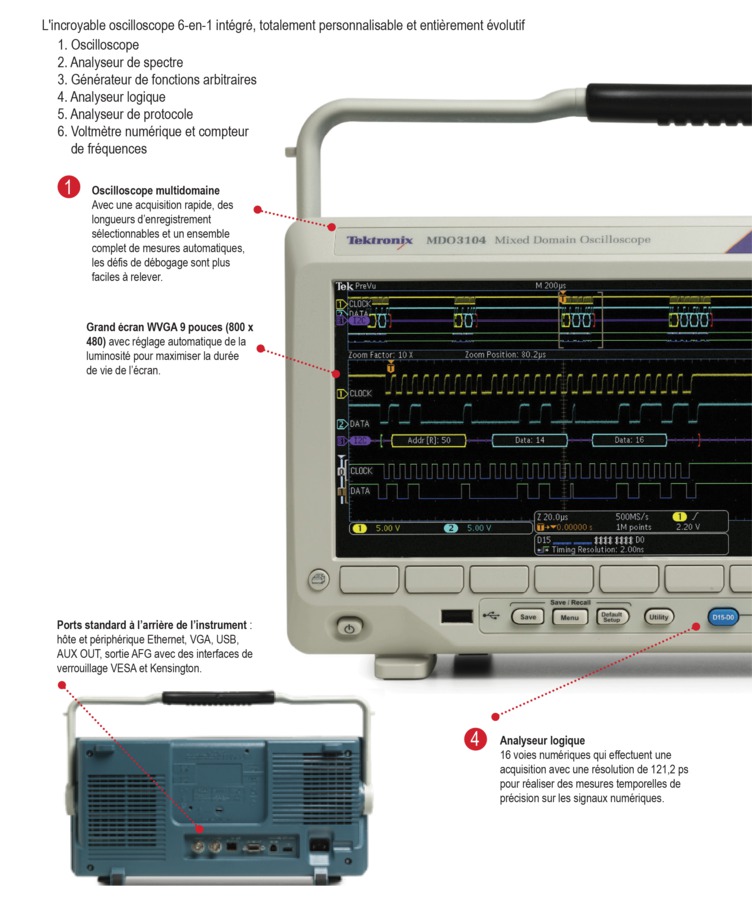

L'incroyable oscilloscope 6-en-1 intégré, totalement personnalisable et entièrement évolutif
Les produits intégrés actuels nécessitent un oscilloscope aussi intégré tel que l'oscilloscope multidomaine MDO3000 (gamme MDO). Il s'agit de l'oscilloscopes multidomaine 6 en 1 le plus perfectionné offrant les fonctionnalités suivantes : analyseur de spectre intégré, générateur de fonctions arbitraires, analyseur logique, analyseur de protocole, voltmètre/compteur de fréquences numérique. L'oscilloscope MDO3000, totalement personnalisable, accepte toutes les mises à niveau. Ajoutez maintenant ou plus tard les instruments et les caractéristiques dont vous avez besoin.
Spécifications des principales performances
- 1. Oscilloscope
- modèles à 2 et 4 voies analogiques
- Modèles de bande passante à 1 GHz, 500 MHz, 350 MHz, 200 MHz, 100 MHz
- La bande passante est évolutive (jusqu'à 1 GHz)
- Jusqu'à un taux d'échantillonnage de 5 Géch./s
- Longueur d'enregistrement de 10 M sur toutes les voies
- Vitesse d’acquisition de signaux maximale > 280 000 formes d'ondes/s
- Sondes de tension passives standard avec charge capacitive de 3,9 pF et bande passante analogique de 1 GHz, 500 MHz ou 250 MHz
- 2. Analyseur de spectre
- Plage de fréquences
- Standard : 9 kHz - bande passante de l’oscilloscope
- En option : 9 kHz à 3 GHz
- Bande passante d’acquisition ultra large pouvant atteindre 3 GHz
- Plage de fréquences
- 3. Générateur de fonctions arbitraires (option)
- 13 types de signaux prédéfinis
- Génération de signaux 50 MHz
- Longueur d'enregistrement du générateur 128 000 points
- Fréquence d'échantillonnage du générateur de fonctions arbitraires 250 Méch./s
- 4. Analyseur logique (option)
- 16 voies numériques
- Longueur d'enregistrement 10 millions de points sur toutes les voies
- Résolution temporelle 121,2 ps
- 5. Analyseur de protocole (en option)
- Support de bus série pour I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC-429 et autres standards audio
- Voltmètre numérique/compteur de fréquence (gratuit avec enregistrement du produit)
- Mesures de tension à 4 chiffres CC, CA valeur efficace, et CA+CC valeur efficace
- Mesures de fréquence à 5 chiffres
Applications typiques
- Conception de systèmes embarqués
Découvrez et trouvez rapidement une solution aux problèmes rencontrés en effectuant un débogage système sur les systèmes embarqués de signaux mixtes, y compris les technologies de bus série les plus courantes aujourd'hui, avec l'appareil 6 en 1 MDO3000 compatible avec un vaste ensemble de bus série communs.
- Conception d'alimentation
Réalisez des mesures de tension, d'intensité et de puissance fiables et reproductibles en utilisant une alimentation automatique, la perte de commutation, les harmoniques, les ondulations, les modulations et faites des mesures en toute sécurité dans les zones à risque grâce à la plus grande sélection de sondes d'alimentation disponibles dans une solution abordable.
- Enseignement
La gestion de plusieurs instruments sur un banc d'essai peut être complexe. Avec le modèle MDO3000, vous n'avez plus besoin de gérer plusieurs instruments, car il intègre six types d'instruments en un seul, dans un design compact (5,8 po, 147,4 mm de profondeur). Travailler avec un instrument petit et maniable proposant un haut niveau d'intégration favorise grandement l'enseignement des divers principes de l'électronique, tout en étant adéquat pour une utilisation plus sophistiquée en laboratoire. Son évolutivité étendue permet d'ajouter des fonctionnalités au fil du temps en fonction des besoins ou des budgets.
- Stations de fabrication et de dépannage
Les contraintes en matière de taille et d'espace peuvent être un vrai casse-tête pour la mise en place d'appareils. Le modèle unique 6 en 1 MDO3000 minimise l'espace qu'il prend en intégrant de multiples instruments en un seul appareil compact. L'intégration réduit les coûts associés à l'utilisation de plusieurs types d'instruments différents dans les bancs d'essai ou les stations de dépannage.
- Installation et entretien
Disposer des bons instruments au bon moment et au bon endroit, voilà qui est essentiel. Le MDO3000 inclut six types d'instruments dans un appareil léger (9,2 lb, 4,2 kg) et portable : le choix de la raison là où l'espace est limité et où une grande flexibilité est requise.
Besoin de performances plus élevées ?
![]() | ![]() | ![]() | ![]() | |
---|---|---|---|---|
MSO/DPO2000B | MDO3000 | MDO4000C | MSO/DPO5000B | |
Description générale | Fonctionnalités de débogage avancées à un prix abordable | Oscilloscope intégré avec six instruments en un | Aperçus synchronisés des signaux RF, analogiques et numériques | Fidélité du signal exceptionnelle avec analyses et des fonctions mathématiques avancées |
Communément utilisé pour |
|
|
|
|
Bande passante analogique | 70 MHz, 100 MHz, 200 MHz | 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz | 200 MHz, 350 MHz, 500 MHz, 1 GHz | 350 MHz, 500 MHz, 1 GHz, 2 GHz |
Fréquence d'échantillonnage analogique maximum | 1 Géch./s | 5 Géch./s | 5 Géch./s | 10 Géch./s |
Voies analogiques | 2, 4 | 2, 4 | 4 | 4 |
Longueur d'enregistrement | 1 M | 10 M | 20 M | 25 M (en option), jusqu'à 125 M |
Voies numériques | (en option) 16 | (en option) 16 | 16 | (en option) 16 |
Voie analyseur de spectre | S/O | (Standard) 9 kHz - bande passante analogique (en option) 9 kHz à 3 GHz | (en option) 9 kHz - 3 GHz (en option) 9 kHz à 6 GHz | S/O |
AFG | S/O | Jusqu'à 50 MHz avec 13 fonctions et génération de signaux arbitraires | S/O | S/O |
Analyse bus série | Déclenchement et Décodage : I 2 C, SPI, RS-232/422/485/UART, CAN, LIN | Déclenchement et Décodage : I 2 C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, USB 2.0, MIL-STD-1553, ARINC-429, Audio | Déclenchement et Décodage : I 2 C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, USB 2.0, MIL-STD-1553, ARINC-429, Audio | Déclenchement et Décodage : I 2 C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, MIL-STD-1553 Décodage uniquement : USB-HSIC, MIPI D-PHY Conformité : BroadR-Reach, USB 2.0, USB-PWR, Ethernet, MOST |
Analyse avancée | Puissance, Limite/Masque, Vidéo | Puissance, Limite/Masque, Vidéo, Spectrogramme, Analyse de signaux vectoriels | Puissance, Limite/Masque, Vidéo, Analyse de signaux vectoriels, Gigue | |
Utilisation de sondes standard | 100 MHz, 12 pF ou 200 MHz, 12 pF | 200 MHz, 3,9 pF 500 MHz, 3,9 pF ou 1 GHz, 3,9 pF | 200 MHz, 3,9 pF 500 MHz, 3,9 pF ou 1 GHz, 3,9 pF | 500 MHz, 3,9 pF ou 1 GHz, 3,9 pF |
1 – Oscilloscope
L'essence même de la gamme MDO3000 réside dans son oscilloscope de classe mondiale, offrant des outils complets qui accélèrent tout le processus de débogage, pour découvrir rapidement les anomalies et les isoler, rechercher dans vos historiques d'ondes enregistrées toute trace d'événements importants et analyser leurs caractéristiques et le comportement de votre appareil.
Technologie à phosphore numérique avec la capture rapide de signaux FastAcq®
Pour déboguer un problème de conception, vous devez d'abord le constater. Chaque ingénieur d'étude passe du temps à rechercher les problèmes dans ses produits : cela prend beaucoup de temps et est frustrant sans les bons outils de débogage.
La technologie à phosphore numérique offre un aperçu rapide du fonctionnement réel de votre système. Grâce à sa vitesse d'acquisition de signaux élevée (supérieure à 280 000 signaux par seconde avec FastAcq), vous pouvez visualiser rapidement les problèmes rares qui se produisent souvent dans les systèmes numériques : petites impulsions, parasites, problèmes de temporisation, etc.
Pour améliorer la visibilité de ces événements rares, l'intensité variable permet d'indiquer la fréquence des phénomènes transitoires rares par rapport aux caractéristiques normales des signaux. Il y a quatre palettes de signaux en mode d'acquisition FastAcq.

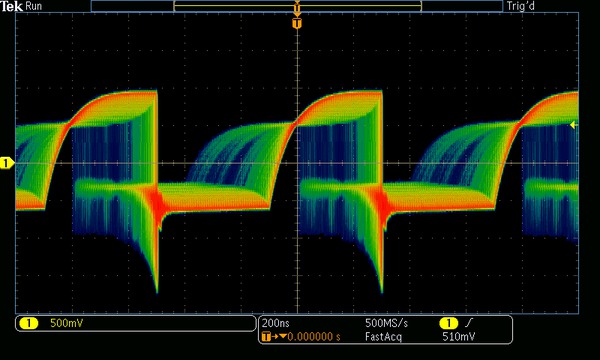

- La Palette de température utilise des couleurs progressives pour indiquer la fréquence d'apparition avec des couleurs chaudes (jaune/rouge) qui représentent les événements fréquents et des couleurs froides (bleu/vert) qui représentent les événements rares.
- La Palette de spectre utilise des couleurs progressives pour indiquer la fréquence d'apparition avec des couleurs froides (ex. bleu) qui représentent les événements fréquents et des couleurs chaudes (ex. rouge) qui représentent les événements rares.
- La Palette normale utilise la couleur par défaut de la voie (ex. jaune pour la voie 1) avec une échelle de gris pour indiquer la fréquence d'apparition, où les événements fréquents sont brillants.
- La Palette inversée utilise la couleur par défaut de la voie avec une échelle de gris pour indiquer la fréquence d'apparition, où les événements rares sont brillants.
Ces palettes de couleurs mettent en évidence les événements les plus fréquents ou, dans le cas d'anomalies rares, qui se produisent moins souvent.
Le choix de persistance infinie ou variable détermine la durée d'affichage des signaux, ce qui facilite la détermination de la fréquence d'apparition d'une anomalie.
La technologie à phosphore numérique avec FastAcq permet une vitesse d'acquisition des signaux supérieure à 280 000 signaux/seconde et la modulation de l'intensité des couleurs en temps réel.
Déclenchement
La détection d'une défaillance dans un appareil est seulement une première étape. Vous devez ensuite capturer l'événement digne d'intérêt pour identifier son origine. Pour cela, l'oscilloscope MDO3000 contient un ensemble complet de plus de 125 combinaisons de déclencheurs (petite impulsion, délai d'attente, logique, largeur d'impulsion/parasite, violation de temps d'établissement et de maintien, paquet série et données parallèles) permettant de repérer rapidement l'événement intéressant. De plus, grâce à une longueur d'enregistrement de 10 M.points, vous pouvez capturer de nombreux événements intéressants, voire des milliers de paquets série, au cours d'une seule acquisition, pour les analyser ensuite, tout en conservant une résolution élevée pour zoomer sur des détails précis du signal.

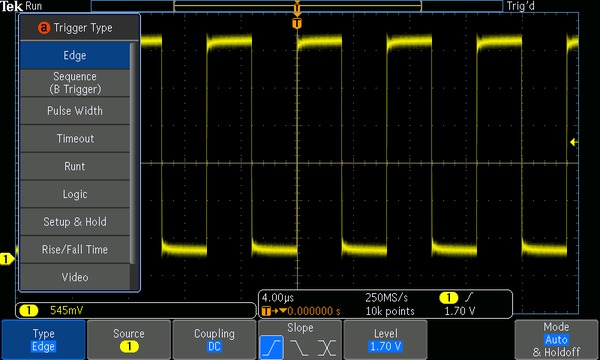

Plus de 125 combinaisons de signaux permettent de capturer facilement un événement intéressant.
Fonctions de navigation et de recherche automatique Wave Inspector®
Avec des longueurs d'enregistrement pouvant atteindre 20 M.points, une seule acquisition peut représenter des milliers d'écrans de données des signaux. Meilleur outil de navigation et de recherche du marché, Wave Inspector® permet de trouver les événements intéressants en quelques secondes.
Les commandes Wave Inspector offrent une efficacité sans précédent pour l'affichage, la navigation et l'analyse des données des signaux. Parcourez votre enregistrement long en tournant la commande panoramique extérieure (1). Examinez les détails du début à la fin en quelques secondes. Vous remarquez quelque chose d'intéressant et vous souhaitez plus de détails ? Il suffit de tourner le zoom intérieur (2).

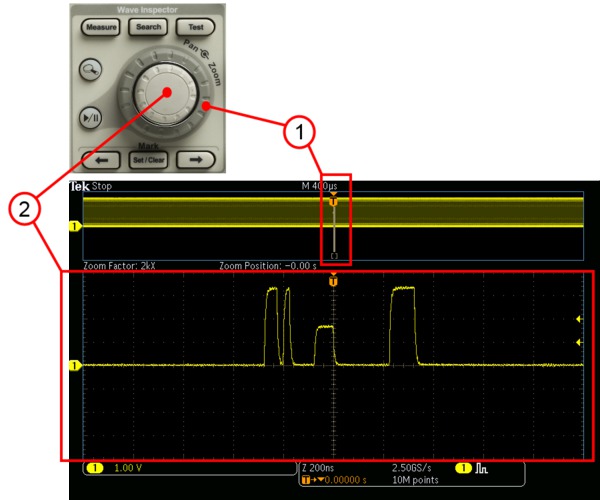

Zoom et panoramique
Cette commande dédiée à 2 fonctionsde la face avant permet de contrôler intuitivement les fonctions de zoom et de déplacement de manière intuitive. La commande intérieure règle le facteur de zoom (ou échelle de zoom). En la tournant dans le sens des aiguilles d'une montre, vous activez le zoom et passez à des facteurs de zoom de plus en plus élevés ; en la tournant dans le sens inverse des aiguilles d'une montre, vous passez à des facteurs de zoom de moins en moins élevés, avant de désactiver le zoom. Désormais, vous n'avez plus besoin de naviguer dans plusieurs menus pour régler le zoom. La commande extérieure déplace la fenêtre de zoom afin de découvrir rapidement la partie du signal qui vous intéresse. Elle utilise également l'angle de rotation pour déterminer la vitesse de déplacement du signal. Plus vous tournez la commande extérieure, plus la zone de zoom se déplace rapidement. Le sens de déplacement change en tournant simplement la commande dans l'autre sens.
Marquages utilisateur
Appuyez sur le bouton Set Mark (Placer repère) de la face avant pour placer un ou plusieurs repères sur le signal. Pour parcourir les repères, il suffit d'appuyer ensuite sur les boutons Précédent (←) et Suivant (→) de la face avant.
Rechercher des marques
Le bouton Recherche permet de rechercher automatiquement des événements définis par l'utilisateur dans l'ensemble d'une longue acquisition. Toutes les occurrences d'un événement sont signalées par des marques de recherche et peuvent être atteintes facilement avec les boutons Précédent (←) et Suivant (→) de la face avant. Il est possible de rechercher par front, largeur d'impulsion/parasite, délai d'attente, petite impulsion, logique, temps d'établissement et de maintien, temps de montée/descente, bus parallèle et contenu des paquets I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC-429 et Audio. Le tableau des marqueurs de recherche affiche les événements trouvés pendant la recherche automatique. Chaque événement est affiché avec son horodatage afin de faciliter les mesures de synchronisation entre les événements.
Étape 1 de la recherche : vous définissez ce que vous souhaitez rechercher.

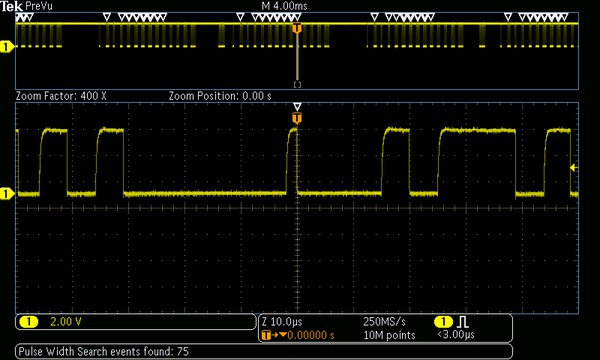

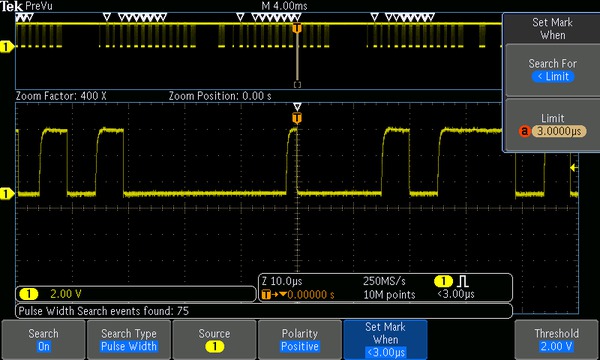

Étape 2 de la recherche : Wave Inspector effectue une recherche automatique dans l'enregistrement et marque chaque événement d'un triangle blanc. Vous pouvez ensuite utiliser les boutons Précédent et Suivant pour passer d'un événement à l'autre.

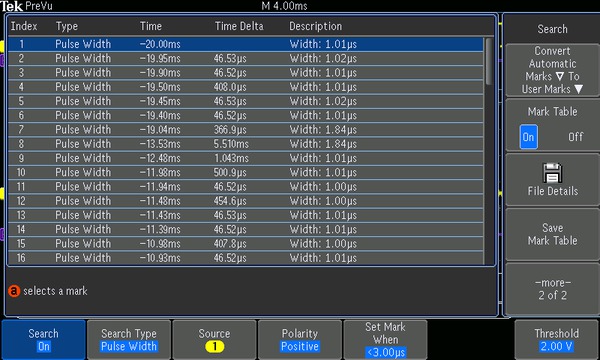

Étape 3 de la recherche : le tableau des marqueurs de recherche affiche chaque événement trouvé par la recherche automatique. Chaque événement est affiché avec son horodatage afin de faciliter les mesures de synchronisation entre les événements.
Analyse de signaux
Pour vérifier que les performances de votre prototype correspondent aux simulations et satisfont les objectifs de conception du projet, vous devez analyser son comportement. Il peut s'agir de simples vérifications des temps de montée et des largeurs des signaux, et aller jusqu'aux fonctions sophistiquées d'analyse de perte de puissance et d'étude des sources de bruit.
L'oscilloscope propose un ensemble complet d'outils d'analyse intégrés (curseurs basés sur l'écran et sur le signal, les mesures automatisées, fonction mathématique avancée du signal comprenant la modification arbitraire d'équation, analyse FFT, histogrammes des signaux et tracés de tendances) pour déterminer visuellement l'évolution d'une mesure dans le temps.

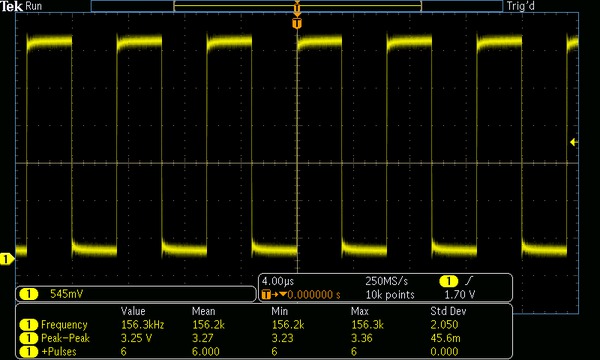

Les mesures automatiques offrent des vues statistiques répétitives des caractéristiques des signaux.

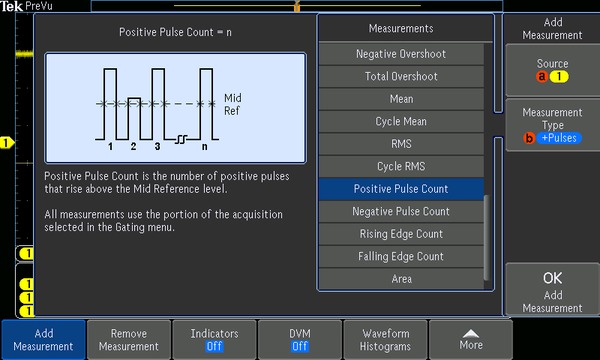

Chaque mesure est associée à un texte d'aide et à des graphiques qui expliquent comment la mesure a été effectuée.
Les histogrammes des signaux indiquent visuellement leur variation dans le temps. Les histogrammes horizontaux sont particulièrement utiles pour une vision détaillée de la gigue d'un signal d'horloge et de la répartition de la gigue. Les histogrammes verticaux sont particulièrement utiles pour une vision détaillée du bruit d'un signal et de la répartition de ce bruit.
Les mesures effectuées sur l'histogramme d'un signal fournissent des informations analytiques sur la répartition de l'histogramme et une vision détaillée de la largeur de la répartition, de l'écart-type, de la valeur moyenne, etc.

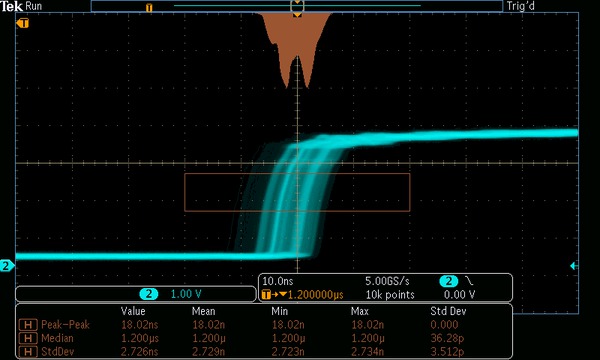

Histogramme du front montant d'un signal montrant la répartition de la position du front (gigue) dans le temps. Les mesures numériques effectuées à partir des données de l'histogramme de signaux sont incluses.
Études et développements vidéo
De nombreux ingénieurs spécialisés en vidéo restent fidèles à leur oscilloscope analogique, pensant que les intensités variables sur un écran analogique sont la seule façon de visualiser certains détails d'un signal vidéo. La vitesse élevée d'acquisition des signaux, associée à l'intensité variable d'affichage du signal, offre le même affichage riche en informations qu'un oscilloscope analogique, mais avec un niveau de détail supérieur et tous les avantages des oscilloscopes numériques.
Avec les fonctions standard telles que les réticules IRE et mV, l'inhibition par trames, la polarité vidéo, les déclencheurs vidéo HDTV et personnalisés (non standard) et un réglage automatique suffisamment intelligent pour détecter les signaux vidéo, ces oscilloscopes sont les plus conviviaux du marché pour les applications vidéo. De plus, avec sa bande passante élevée, 4 entrées analogiques et une terminaison d'entrée 75 Ω intégrée (non disponible sur les modèles 1 GHz), l'oscilloscope offre des caractéristiques complètes pour l'utilisation avec des signaux vidéo analogiques et numériques. Il existe même un mode image vidéo qui permet de voir l'image du signal vidéo NTSC et PAL affiché.

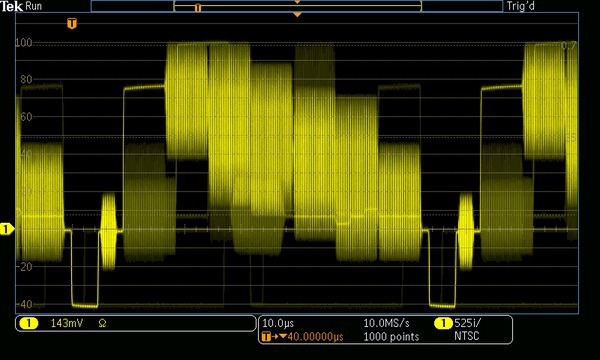

Affichage d'un signal vidéo NTSC. Remarquez l'intensité variable de l'affichage de l'oscilloscope MDO3000 pour représenter le temps, l'amplitude et la répartition dans le temps.

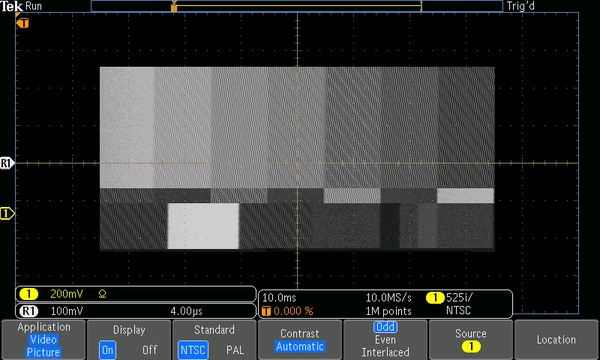

Affichage de l'image complète d'un signal NTSC en barres de couleur. Le mode image vidéo effectue les réglages automatiques de contraste et de luminosité et comporte des commandes manuelles.
Analyse de puissance (option)
Comme les utilisateurs recherchent toujours des appareils affichant une plus grande autonomie et des solutions écologiques, moins gourmandes en énergie, les concepteurs d'alimentation doivent caractériser et minimiser les pertes de commutation afin d'améliorer le rendement. De plus, les niveaux de puissance, la pureté de la sortie et le retour des harmoniques dans la ligne d'alimentation doivent être caractérisés afin de respecter les normes nationales et régionales de qualité des alimentations. Historiquement, ces caractérisations et de nombreuses autres mesures sur un oscilloscope sont des procédures manuelles longues et fastidieuses. Les outils d'analyse de puissance de l'oscilloscope MDO3000 (option) simplifient considérablement ces tâches, en permettant une analyse rapide, précise et répétitive de la qualité de l'alimentation, de la perte de commutation, des harmoniques, de la zone de fonctionnement sûr, de la modulation, de l'ondulation et de la vitesse de montée (di/dt, dv/dt). Totalement intégrés à l'oscilloscope, les outils d'analyse de puissance permettent d'obtenir des mesures de puissance automatiques et reproductibles par une simple pression sur un bouton. La fonction d'analyse de puissance (option) est gratuite pendant une période d'évaluation de 30 jours qui commence automatiquement à la première mise sous tension de l'instrument.

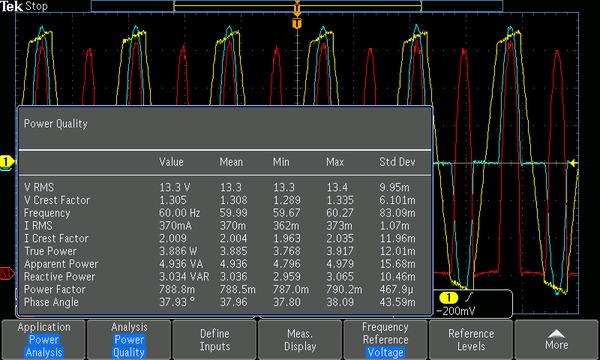

Tableau des mesures qualitatives de la puissance. Les mesures automatiques de puissance permettent d'analyser rapidement et précisément les paramètres courants des alimentations.
Test de masque/valeurs limites (option)
La caractérisation du comportement de certains signaux d'un système constitue une tâche courante dans les études. Une des méthodes utilisées à cette fin, le test des valeurs limites, consiste à comparer un signal testé à un signal connu, ou à une version de référence de ce même signal, avec les tolérances verticales et horizontales définies par l'utilisateur. Une autre méthode, le test de masque, consiste à comparer un signal testé à un masque, afin de détecter les emplacements auxquels le signal testé outrepasse le masque. La Série MDO3000 propose ces deux fonctionnalités, très utiles pour la surveillance à long terme des signaux, permettant la caractérisation des signaux pendant une étude ou le test sur une chaîne de production. Vous pouvez adapter un test à vos besoins en lui attribuant une durée ou un nombre de signaux limite, en définissant un seuil de violation qui établira si le test a échoué, en comptant à la fois les violations et les informations statistiques, et en définissant des actions en cas de violations, d'échec ou de réussite du test. Que vous spécifiiez un masque à partir d'un signal connu ou d'un masque personnalisé, il est plus facile que jamais de mettre en place des tests d'échec/réussite pour rechercher des anomalies dans les signaux telles que les parasites. Le test de masque/valeurs limites (option) est gratuit pendant une période d'évaluation de 30 jours qui commence automatiquement à la première mise sous tension de l'instrument.

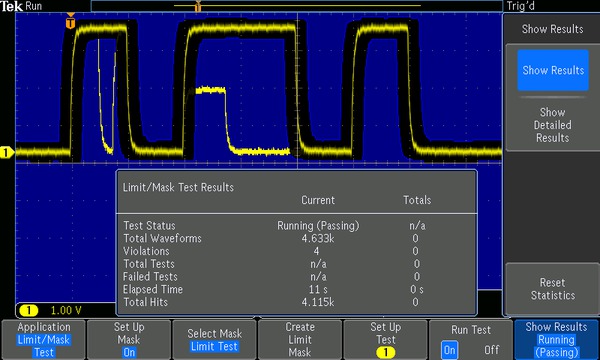

Test des valeurs limites représentant un masque créé à partir d'un signal de référence et comparé à un signal actif. Les résultats affichés indiquent les statistiques du test.
2 – Analyseur de spectre
L'oscilloscope MDO3000 est le premier dans sa catégorie à intégrer un analyseur de spectre. Chaque oscilloscope comprend un analyseur de spectre avec une plage de fréquences de 9 kHz jusqu'à la bande passante de l'instrument. Vous pouvez mettre à niveau la plage de fréquences de l'analyseur de spectre de chaque instrument de 9 kHz à 3 GHz (option MDO3SA), ce qui permet l'analyse spectrale pour la plupart des normes grand public de communications sans fil.
Analyse spectrale rapide et précise
Lorsque l'entrée de l'analyseur de spectre utilisée, la Série MDO3000 affiche en plein écran une vue du domaine fréquentiel est affichée.
Les paramètres du spectre (fréquence centrale, plage, niveau de référence et bande passante de résolution) se configurent tous rapidement et facilement à l'aide des menus et du clavier dédiés de la face avant.

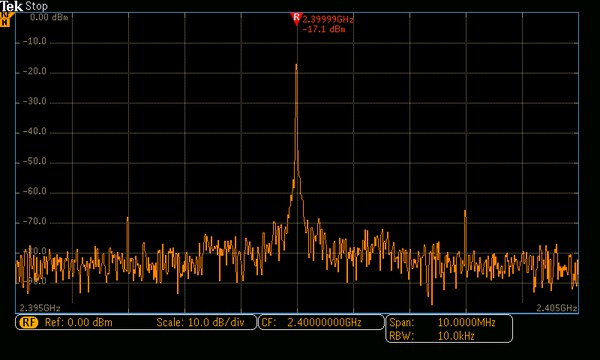

MDO3000 - Affichage du domaine fréquentiel.
Marqueurs efficaces et intelligents
Dans un analyseur de spectre traditionnel, il peut être fastidieux d'activer et de placer suffisamment de marqueurs pour identifier toutes les crêtes dignes d'intérêt. La Série MDO3000 rend cette tâche bien plus efficace en plaçant automatiquement sur les crêtes des marqueurs qui indiquent à la fois leur fréquence et leur amplitude. Vous pouvez modifier les critères utilisés par l'oscilloscope pour détecter automatiquement les crêtes.

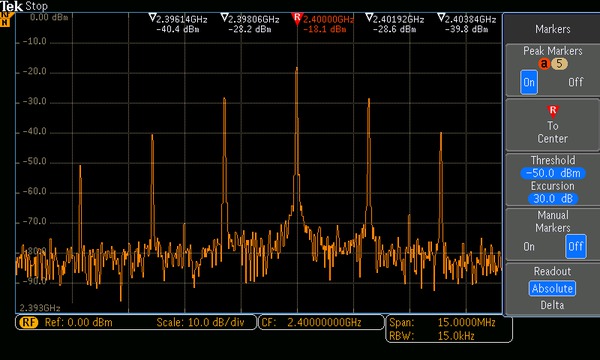

Le pic d'amplitude le plus élevé référencé comme marqueur de référence s'affiche en rouge. Les mesures avec les marqueurs peuvent être absolues ou relatives. Lorsque le mode relatif est sélectionné, les mesures avec les marqueurs indiquent la différence de fréquence et d'amplitude de chaque pic par rapport au marqueur de référence.
Deux marqueurs manuels sont également disponibles pour mesurer les autres parties du spectre ne comportant pas de pics. Lorsque le marqueur de référence est activé, il est rattaché à un des marqueurs manuels, ce qui permet d'effectuer des mesures relatives en tout point du spectre. Outre la fréquence et l'amplitude, les mesures avec marqueurs manuels comprennent également les mesures de densité du bruit et de bruit de phase selon que les mesures absolues ou différentielles sont sélectionnées. La fonction Reference Marker to Center déplace instantanément la fréquence indiquée par le marqueur de référence vers la fréquence centrale.
Les marqueurs automatiques de pics permettent d'identifier immédiatement les informations importantes. Sur la figure, les cinq pics de plus grande amplitude remplissant les conditions de seuil et d'excursion sont automatiquement marqués en même temps que leur fréquence et leur amplitude.
Spectrogramme

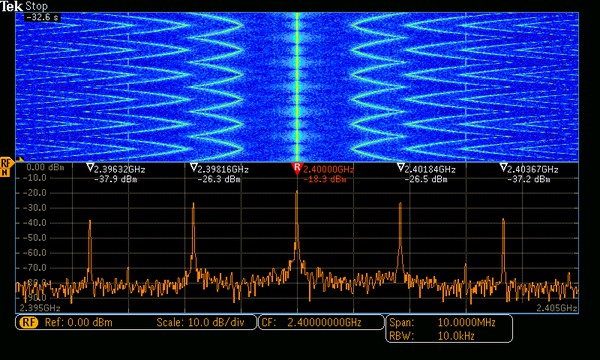

La Série MDO3000 affiche idéalement les spectrogrammes pour surveiller de lentes variations des phénomènes HF. L'axe x représente la fréquence comme pour l'affichage d'un spectre normal. Cependant, l'axe y représente le temps ; des couleurs indiquent l'amplitude.
Des tranches du spectrogramme sont produites en « relevant chaque spectre sur sa base» afin qu'il utilise un seul pixel en hauteur, puis en attribuant des couleurs à chaque pixel en fonction de l'amplitude à cette fréquence. Les couleurs froides (bleu et vert) représentent une faible amplitude, les couleurs chaudes (jaune et rouge) une amplitude plus élevée. Chaque nouvelle acquisition ajoute une tranche au bas du spectrogramme et l'historique monte d'une ligne. Lorsque les acquisitions sont interrompues, vous pouvez revenir en arrière dans le spectrogramme pour examiner toute tranche de spectre individuelle.
L'affichage Spectrogramme représente les lentes variations des phénomènes HF. Comme le montre la figure, un signal à plusieurs crêtes est surveillé. Les crêtes changeant de fréquence et d'amplitude dans le temps ; les changements s'observent facilement dans l'écran Spectrogramme.
Bande passante de capture ultra large
Les communications sans fil actuelles varient considérablement dans le temps, en utilisant des modulations numériques sophistiquées et, très souvent, des techniques de transmission qui impliquent la génération de salves en sortie. Ces techniques de modulation peuvent avoir des bandes passantes très larges. Les analyseurs de spectre à balayage traditionnels sont mal équipés pour afficher ces types de signaux car ils ne sont capables de capturer qu'une petite partie d'un spectre à un instant donné.
La partie du spectre acquise dans une acquisition est appelée bande passante de capture. Les analyseurs de spectre traditionnels balayent ou analysent progressivement la bande passante de capture sur la plage souhaitée pour générer l'image demandée. Par conséquent, pendant que l'analyseur de spectre acquiert une portion du spectre, l'événement qui vous intéresse peut se produire dans une autre partie du spectre. La plupart des analyseurs de spectre actuels sur le marché ont des bandes passantes de capture égales à 10 MHz ; quelquefois, des options onéreuses étendent la bande passante à 20, 40, voire 160 MHz dans certains cas.
Afin de répondre aux besoins en bande passante des signaux HF modernes, la série MDO3000 dispose d'une bande passante de capture atteignant 3 GHz. Le spectre est généré à partir d'une seule acquisition, garantissant ainsi que vous verrez les événements qui vous intéressent dans le domaine fréquentiel.

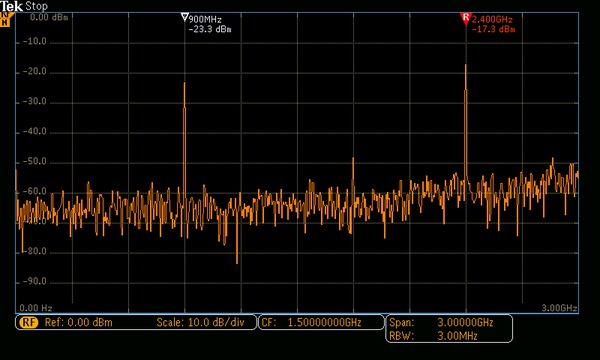

Affichage spectral d'une communication Zigbee à 900 MHz et d'une communication Bluetooth à 2,4 GHz, respectivement reçue et émise par l'appareil, capturées en une seule acquisition.
Traces de spectres
L'analyseur de spectre MDO3000 offre 4 vues ou tracés différents : Normal, Average, Max Hold et Min Hold.

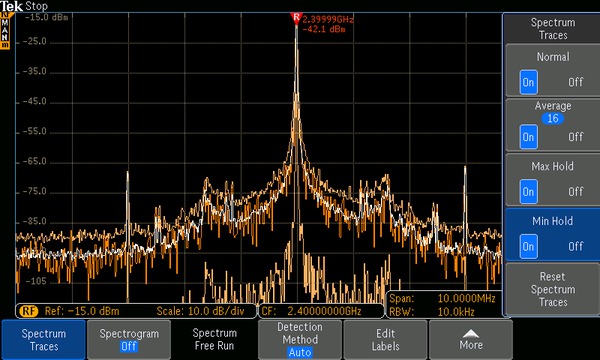

Traces de spectre Normal, Average, Max Hold et Min Hold
Mesures RF
La série MDO3000 propose trois types de mesures HF automatiques : Channel Power, Adjacent Channel Power Ratio et Occupied Bandwidth. Lorsqu'un de ces types de mesures HF est activé, l'oscilloscope sélectionne automatiquement la trace de spectre moyenne et configure la méthode de détection moyenne pour de meilleurs résultats des mesures.

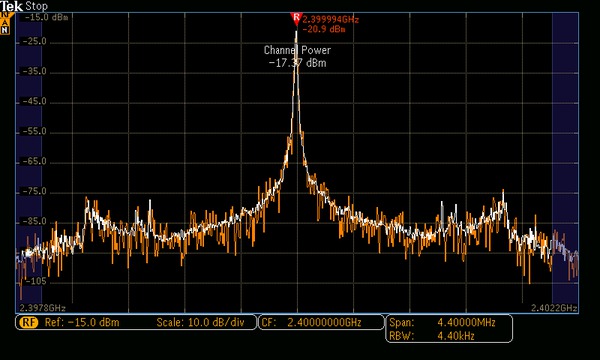

Mesure automatique de puissance
Sondes HF
Les méthodes d'entrée de signaux des analyseurs de spectre sont généralement limitées aux connexions câblées ou aux antennes. Cependant, grâce à l'adaptateur TPA-N-VPI en option, toute sonde TekVPI de 50 Ω peut s'utiliser avec l'analyseur de spectre de la Série MDO300. Ainsi, la recherche de sources de bruit et l'analyse spectrale est plus souple et facilitée grâce à une véritable recherche de signal sur l'entrée d'un analyseur de spectre.
De plus, un préamplificateur en option facilite l'analyse des signaux de faible amplitude. Le préamplificateur TPA-N-PRE fournit un gain nominal de 10 dB de 9 kHz à 3 GHz.

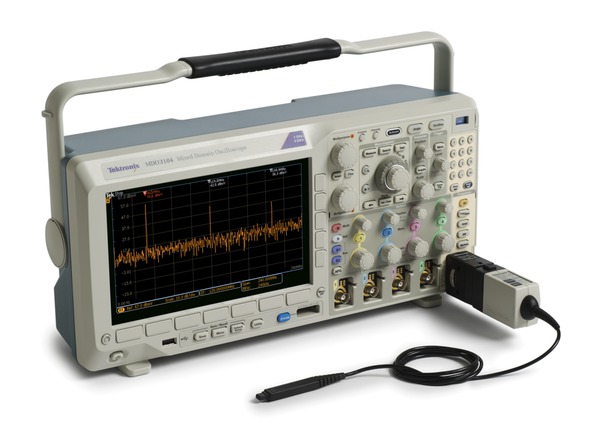

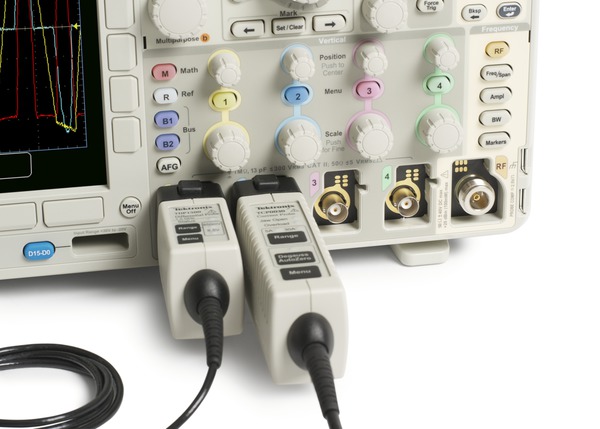

L'adaptateur TPA-N-VPI en option permet à toute sonde TekVPI active de 50 Ω d'être connectée à l'entrée HF.
3 – Générateur de fonctions arbitraires (en option)
L'oscilloscope MDO3000 contient un générateur de fonctions arbitraires intégré (option MDO3AFG) parfait pour simuler des signaux de capteurs dans une étude ou d'ajouter des signaux pour effectuer des tests aux limites.
Ce générateur crée des signaux prédéfinis jusqu'à 50 MHz ayant les formes suivantes : Sinus, Carré, Impulsion, Rampe/triangle, CC, Bruit, Sin(x)/x (Sinc), Gaussien, Lorentz, Montée exponentielle, Montée/descente exponentielle, Demi-sinus verse et Cardiaque.

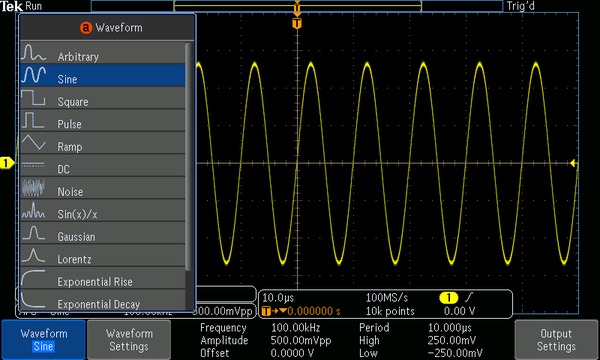

Sélection du type de signal dans le générateur de signaux intégré (AFG).
Le générateur de signaux arbitraires permet d'enregistrer 128 k.points provenant de l'entrée analogique, d'un fichier interne, d'un périphérique de stockage USB ou d'un PC externe. Lorsqu'un signal se trouve dans la mémoire du générateur de signaux arbitraires, vous pouvez le modifier dans un écran d'édition et le reproduire ensuite à l'extérieur du générateur. Le MDO3000 est compatible avec le logiciel de création et d'édition de formes d'onde ArbExpress sur PC de Tektronix, qui rend simple et rapide la création de formes d'onde complexes. Transférez des fichiers de signaux dans la mémoire de l'oscilloscope MDO3000 via l'interface USB ou le réseau local, ou en utilisant un périphérique de stockage USB pour les envoyer du générateur dans l'oscilloscope.
Éditeur de signaux arbitraires point par point.
4 – Analyseur logique (en option)
L'analyseur logique (option MDO3MSO) fournit 16 voies numériques étroitement intégrées à l'interface utilisateur de l'oscilloscope, ce qui simplifie son fonctionnement et facilite la résolution des problèmes posés par les signaux mixtes.
La Série MDO3000 avec l'option MDO3MSO propose 16 voies numériques intégrées qui permettent d'afficher et d'analyser des signaux analogiques et numériques corrélés dans le temps.
Codage couleur du signal numérique affiché
Le codage couleur des traces numériques affiche les 1 en vert et les 0 en bleu. Ce codage s'utilise également dans l'écran des voies numériques. Cet écran indique si les signaux sont hauts, bas ou en cours de transition : vous pouvez ainsi voir l'activité des voies en un clin d'oeil sans encombrer votre écran avec des signaux numériques superflus.
Le système de détection de plusieurs transitions affiche un front blanc à l'écran lorsque le système détecte plusieurs transitions. Les fronts blancs indiquent que des informations supplémentaires sont disponibles en agrandissant l'écran ou en réalisant des acquisitions à des fréquences d'échantillonnage plus élevées. Dans la plupart des cas, l'agrandissement de l'écran (zoom avant) permet de déceler une impulsion qui n'était pas visible avec les réglages précédents. Si le front blanc persiste après avoir agrandi l'écran au maximum, l'augmentation de la fréquence d'échantillonnage lors de la prochaine acquisition révèlera des informations concernaient des fréquences plus élevées que les réglages précédents ne le permettaient.

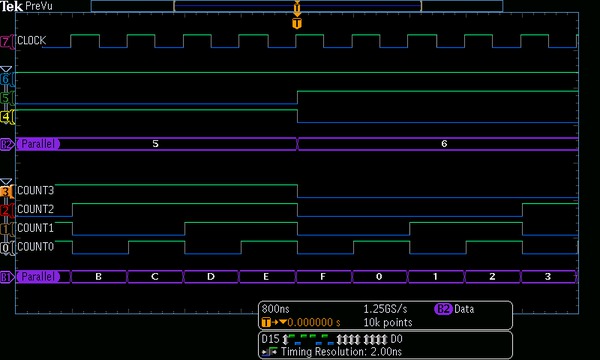

Vous pouvez regrouper les signaux numériques et entrer des libellés des signaux à l'aide d'un clavier USB. En plaçant simplement les signaux numériques les uns à côté des autres, ils forment un groupe.
Grâce au codage couleur du signal numérique affiché, vous pouvez créer des groupes en regroupant des voies numériques à l'écran, ce qui permet de déplacer ensuite ces voies numériques sous forme de groupe.
Dès qu'un groupe est formé, vous pouvez positionner collectivement toutes les voies contenues dans ce groupe, ce qui réduit considérablement le temps normal de configuration du positionnement de chaque voie.
Acquisition à grande vitesse MagniVu™
Le principal mode d'acquisition numérique de la Série MDO3000 capture jusqu'à 10 M.points à 500 M.éch/s (résolution 2 ns). Outre l'enregistrement principal, l'oscilloscope MDO3000 offre l'enregistrement ultra-haute résolution MagniVu, qui permet d'acquérir 10 000 points jusqu'à 8,25 G.éch./s (résolution 121,2 ps). Les signaux principaux et MagniVu sont acquis à chaque déclenchement ; il est possible de passer de l'un à l'autre à tout moment, en fonctionnement ou à l'arrêt. MagniVu offre une résolution temporelle considérablement plus précise que les oscilloscopes équivalents sur le marché, ce qui inspire confiance lors de mesures temporelles importantes sur des signaux numériques.

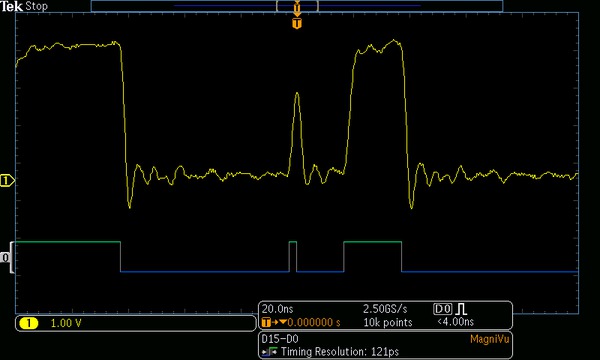

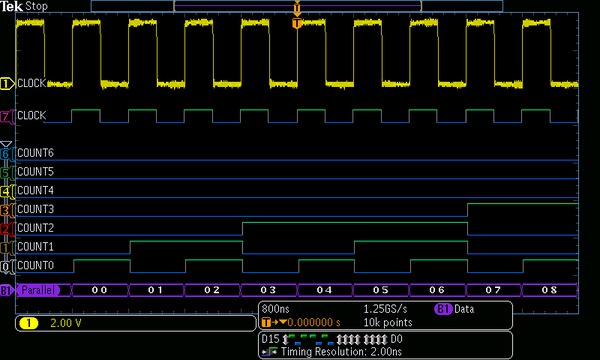

L'enregistrement haute résolution MagniVu affiche une résolution temporelle de 121,2 ps, ce qui permet d'effectuer des mesures temporelles précises sur vos signaux numériques.

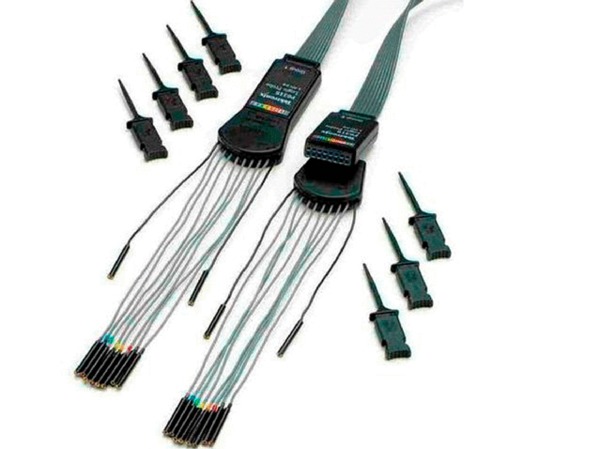

Sonde MSO P6316
Cette sonde unique comporte deux modules 8 voies et simplifie la connexion de l'appareil en test. Lors du raccordement aux broches carrées, vous pouvez brancher la sonde P6316 directement sur les connexions 2 x 8 broches carrées, espacées de 2,5 mm à partir de leur centre. Si vous avez besoin d'une plus grande souplesse de connexion, vous pouvez utiliser les câbles volants et les pinces à poser sur les composants montés en surface ou les points de test. La sonde P6316 affiche des caractéristiques électriques exceptionnelles en n'appliquant que 8 pF de charge avec une impédance d'entrée de 101 kΩ.
La sonde MSO P6316 comporte deux modules à 8 voies pour simplifier la connexion à votre appareil.
5 – Déclenchement et analyse de protocole série (en option)
Sur un bus série, les informations d'adresses, de données, de contrôle et d'horloge sont souvent contenues dans un seul signal. Isoler des événements intéressants peut ainsi s’avérer difficile. Les options de déclenchement, de décodage et de recherche automatiques des conditions et événements sur le bus constituent un solide ensemble d'outils de débogage des bus série. Les fonctionnalités optionnelles de déclenchement et d’analyse de protocole série (option) sont gratuites pendant une période d'évaluation de 30 jours. qui commence automatiquement à la première mise sous tension de l'instrument.
Déclenchement sur une adresse donnée et un paquet de données sur un bus I2C. Le signal jaune représente l'horloge et le bleu les données. Le signal du bus fournit le contenu du paquet décodé incluant les valeurs Départ, Adresse, Lecture/écriture, Données et Arrêt.
Déclenchement en série
Déclenchement sur le contenu des paquets, comme le début d'un paquet, les adresses spécifiques, le contenu de données, les identificateurs uniques, etc., sur les interfaces série les plus courantes telles que I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC-429 et I2S/LJ/RJ/TDM.
Affichage du bus

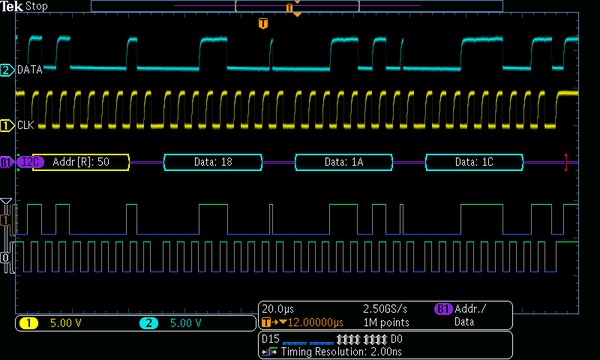

Permet d'afficher simultanément les signaux individuels (horloge, données, autorisation du circuit, etc.) qui composent votre bus, facilitant ainsi l'identification du début et de la fin des paquets et celle des sous-paquets, comme l'adresse, les données, l'identificateur, le contrôle de redondance cyclique, etc.
Décodage de bus
Vous ne voulez plus devoir examiner visuellement le signal pour compter les fronts d'horloges, déterminer si chaque bit est un 1 ou un 0, regrouper les bits en octets et déterminer la valeur hexadécimale ? Laissez l'oscilloscope faire tout cela à votre place ! Après avoir configuré le bus, l'oscilloscope MDO3000 décode chaque paquet sur le bus et affiche la valeur hexadécimale, binaire, décimale (USB, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553 et ARINC-429 uniquement), décimale signée (I2S/LJ/RJ/TDM uniquement) ou ASCII (USB, MIL-STD-1553 et RS-232/422/485/UART uniquement) dans le signal du bus.
Technologie | Déclenchement, décodage, recherche | Commander le produit | |
---|---|---|---|
Intégré | I2C | Oui | MDO3EMBD |
SPI | Oui | MDO3EMBD | |
Ordinateur | RS232/422/485, UART | Oui | MDO3COMP |
USB | USB LS, FS, HS | Oui (déclenchement uniquement sur LS et FS ; décodage HS uniquement sur les modèles 1 GHz) | MDO3USB |
Automobile | CAN, CAN FD | Oui | MDO3AUTO |
LIN | Oui | MDO3AUTO | |
FlexRay | Oui | MDO3FLEX | |
Défense et aéronautique | MIL-STD-1553, ARINC-429 | Oui | MDO3AERO |
Audio | I2S | Oui | MDO3AUDIO |
LJ, RJ | Oui | MDO3AUDIO | |
TDM | Oui | MDO3AUDIO |
Table des événements
Outre l'affichage des données du paquet décodé sur le signal du bus, vous pouvez afficher les paquets capturés sous forme de tableau, comme dans un listing de logiciel. Les paquets sont horodatés et répertoriés consécutivement, dans des colonnes pour chaque composant (Adresse, Données, etc.). Vous pouvez enregistrer la table des événements au format .CSV.

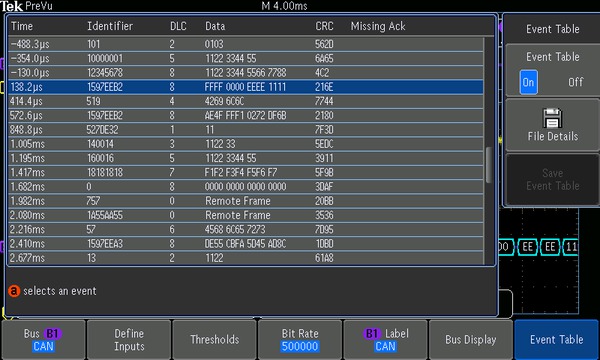

Table des événements montrant un Identificateur, un DLC, des données et un contrôle de redondance cyclique décodés pour chaque paquet CAN dans une longue acquisition.
Recherche (déclenchement série)
Le déclenchement série est très utile pour isoler l'événement digne d'intérêt, mais après l'avoir capturé, vous devez analyser les données environnantes. Que faire ? Auparavant, les utilisateurs devaient faire défiler manuellement le signal pour compter les bits, les convertir et rechercher les causes de l'événement. Vous pouvez demander à l'oscilloscope d'effectuer des recherches automatiques parmi les données acquises en fonction de critères définis par l'utilisateur, y compris dans des paquets série. Chaque occurrence est mise en évidence avec un repère de recherche. Pour naviguer rapidement entre les marqueurs, il suffit ensuite d'appuyer sur les boutons Précédent (←) et Suivant (→) de la face avant.
6 – Voltmètre numérique (DVM) et compteur de fréquences
L'oscilloscope MDO3000 contient un voltmètre numérique (DVM) intégré à 4 chiffres et un compteur de fréquences à 5 chiffres. Toutes les entrées analogiques peuvent être la source du voltmètre avec les sondes déjà montées pour l'utilisation générale de l'instrument. L'écran très lisible affiche des informations numériques et graphiques sur les valeurs mesurées variables. L'écran affiche également les valeurs minimales, maximales et moyennes des mesures, ainsi que la plage des valeurs mesurées lors du précédent intervalle de 5 secondes. Le voltmètre numérique et le compteur de fréquences sont disponibles sur n'importe quel modèle MDO3000 et activés lorsque vous enregistrez le produit.

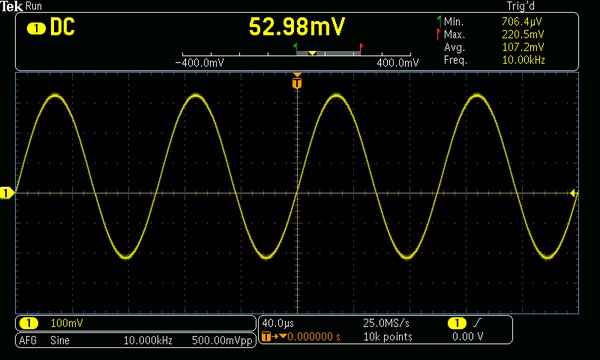

Une mesure CC est affichée avec une variation sur 5 secondes, avec les tensions minimale, maximale et moyenne. La fréquence du signal est également affichée.
La plate-forme de la gamme MDO3000
Grand écran haute résolution
Les modèles MDO3000 sont équipés d'un grand écran 9 pouces (229 mm) haute résolution (800 × 480 WVGA) qui permet de voir les plus infimes détails.
Connectivité
L'oscilloscope MDO3000 contient divers ports utilisables pour connecter l'instrument à un réseau, directement à un PC ou à un autre appareil de test.
- Les ports USB sur les faces avant et arrière permettent de transférer facilement dans un périphérique de stockage USB des copies d'écrans, les réglages de l'instrument et les caractéristiques des signaux. Il est également possible de brancher un clavier USB sur un port USB hôte pour entrer des données.
- Port périphérique USB sur la face arrière pour commander l'oscilloscope à distance à partir d'un PC ou imprimer directement sur une imprimante compatible PictBridge®.
- Le port Ethernet 10/100 à l'arrière, compatible LXI Core 2011, permet de connecter facilement l'instrument à des réseaux et d'effectuer l'impression sur réseau et de courriers électroniques.
- Un port de sortie vidéo à l'arrière de l'instrument permet l'affichage sur un écran ou un projecteur externe.
Connexion et commande à distance
Pour exporter des données et des mesures, il suffit de connecter l'oscilloscope à un ordinateur au moyen d'un câble USB. Des applications logicielles essentielles (OpenChoice® Desktop et les barres d'outils Microsoft Excel et Word), sont incluses avec chaque oscilloscope pour simplifier et accélérer la communication directe avec votre ordinateur Windows.
La version d'OpenChoice Desktop fournie simplifie et accélère la communication entre l'oscilloscope et votre ordinateur via une interface USB ou sur réseau local pour transférer des paramètres, des signaux et des copies d'écran.

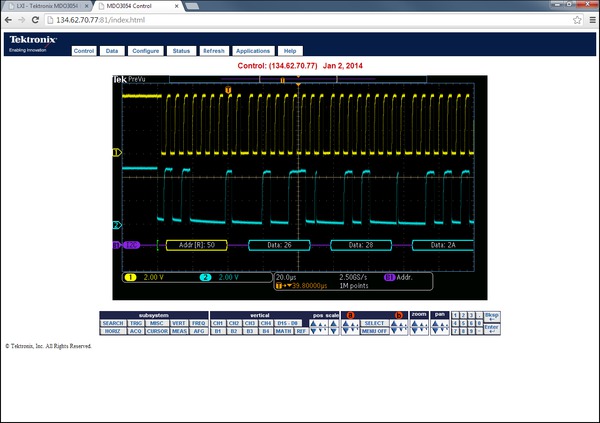

La fonction intégrée e*Scope® permet de commander rapidement l'oscilloscope sur une connexion réseau au moyen d'un navigateur Web standard. Saisissez simplement l'adresse IP ou le nom de l'oscilloscope sur le réseau : une page web s'ouvre alors dans le navigateur. Transférer et enregistrez les réglages, les signaux, les mesures et les copies d'écrans ou modifiez les commandes en cours d'expérimentation directement à partir du navigateur web.
e*Scope fans un navigateur web affichant l'écran d'un oscilloscope MDO3000. Utilisez e*Scope pour documenter rapidement votre travail en enregistrant des copies d'écrans, des signaux ou des configurations réutilisables plus tard.

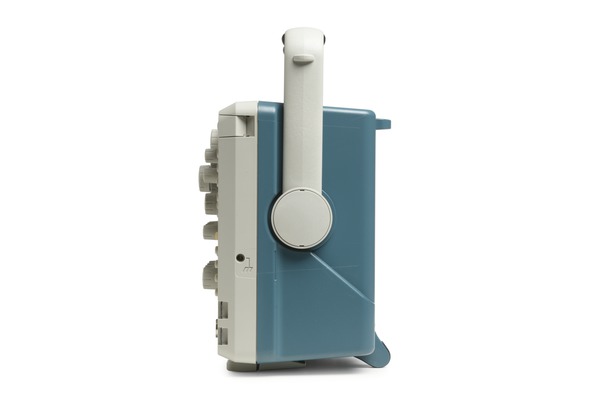

Peu encombrant
Le format compact et portable de l'oscilloscope permet de le déplacer facilement d'un laboratoire à un autre. De plus, avec une profondeur de seulement 147 mm, il permet de gagner un espace précieux sur votre banc d'essai. L'oscilloscope MDO3000 offre dans un seul instrument tous les outils dont vous avez besoin quotidiennement dans vos tâches quotidiennes de débogage.
Le faible encombrement de la Série MDO3000 libère de l'espace précieux sur votre paillasse ou votre bureau tout en mettant toujours à votre disposition les outils de débogage dont vous avez besoin.
Des tests précis par sonde à haut débit
La gamme d'appareils MDO3000 est livrée par défaut avec des sondes de tension passives et utilise l'interface de sonde TekVPI.
Sondes de tension passives
La Série MDO3000 est fournie avec des sondes de tension passives offrant la meilleure charge capacitive du marché : seulement 3.9 pF. Les sondes TPP fournies minimisent l'influence sur l'appareil en test et produisent des signaux précis à l'oscilloscope pour l'acquisition et l'analyse. Le tableau suivant indique les sondes TPP livrées de série avec chaque modèle MDO3000.
Modèle MDO3000 | Sonde fournie |
---|---|
MDO3012, MDO3014, MDO3022, MDO3024 | TPP0250 : 250 MHz, sonde de tension passive 10x. Une par voie analogique |
MDO3032, MDO3034, MDO3052, MDO3054 | TPP0500B: 500 MHz, sonde de tension passive 10x. Une par voie analogique |
MDO3102, MDO3104 | TPP1000 : 1 GHz, sonde de tension passive 10x. Une par voie analogique |
Interface pour sonde TekVPI®
L'interface de sonde TekVPI constitue la référence en termes de simplicité d'utilisation. Les sondes TekVPI, outre leur connexion fiable et sûre, sont équipées de voyants d'état et de commandes, ainsi que d'un bouton de menu pour sonde situé sur le boîtier de compensation. Ce bouton affiche un menu de sonde sur l'écran de l'oscilloscope, avec tous les réglages et commandes correspondant à la sonde. L'interface TekVPI permet la connexion directe des sondes actuelles sans alimentation séparée. Les sondes TekVPI peuvent se commander à distance par interface USB, bus GPIB ou sur un réseau local (LAN), offrant ainsi des solutions polyvalentes pour les systèmes de test automatique. Cet instrument offre sur les connecteurs de la face avant une puissance atteignant 25 W en provenance de l'alimentation interne.
L'interface de sonde TekVPI simplifie la connexion de vos sondes à l'oscilloscope.
Spécifications
Toutes les caractéristiques sont garanties, sauf indication contraire. Toutes les caractéristiques s’appliquent à tous les modèles, sauf indication contraire.
1 – Oscilloscope
MDO3012 | MDO3014 | MDO3022 | MDO3024 | MDO3032 | MDO3034 | MDO3052 | MDO3054 | MDO3102 | MDO3104 | |
---|---|---|---|---|---|---|---|---|---|---|
Voies analogiques | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
Bande passante des voies analogiques | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
Temps de montée (typique, calculé) (réglage de 10 mV/div avec terminal d’entrée de 50 Ω) | 4 ns | 4 ns | 2 ns | 2 ns | 1,14 ns | 1,14 ns | 800 ps | 800 ps | 400 ps | 400 ps |
Fréquence d'échantillonnage (1 voies) | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 5 G.éch./s | 5 G.éch./s |
Fréquence d'échantillonnage (2 voies) | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 2,5 G.éch./s | 5 G.éch./s | 5 G.éch./s |
Fréquence d'échantillonnage (4 voies) | - | 2,5 G.éch./s | - | 2,5 G.éch./s | - | 2,5 G.éch./s | - | 2,5 G.éch./s | - | 2,5 G.éch./s |
Longueur d'enregistrement (1 voies) | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
Longueur d'enregistrement (2 voies) | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M | 10 M |
Longueur d'enregistrement (4 voies) | - | 10 M | - | 10 M | - | 10 M | - | 10 M | - | 10 M |
Voies analogiques avec l'option MDO3MSO | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Sorties du générateur de fonctions arbitraires avec l'option MDO3AFG | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Voies de l'analyseur de spectre | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Plage de fréquences standard de l'analyseur de spectre | 9 kHz à 100 MHz | 9 kHz à 100 MHz | 9 kHz à 200 MHz | 9 kHz à 200 MHz | 9 kHz à 350 MHz | 9 kHz à 350 MHz | 9 kHz à 500 MHz | 9 kHz à 500 MHz | 9 kHz à 1 GHz | 9 kHz à 1 GHz |
Plage de fréquences de l'analyseur de spectre avec l'option MDO3SA | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz | 9 kHz à 3 GHz |
Voies analogiques du système vertical
- Limites matérielles de la bande passante
- Modèles ≥350 MHz
- 20 MHz ou 250 MHz
- Modèles 100 MHz et 200 MHz
- 20 MHz
- Couplage d'entrée
- CA, CC
- Impédance d'entrée
- 1 MΩ ±1%, 50 Ω ±1%, 75 Ω ±1% ; l'impédance 75 Ω n'est pas disponible sur les modèles 1 GHz
- Plage de sensibilité d'entrée
- 1 MΩ
- 1 mV/div à 10 V/div
- 50 Ω, 75 Ω
- 1 mV/div à 1 V/div
- Résolution verticale
- 8 bits (11 bits en haute résolution)
- Tension d'entrée maximale
- 1 MΩ
- 300 Veff CAT II avec crêtes ≤ ±425 V
- 50 Ω, 75 Ω
- 5 Veff avec crêtes ≤ ±20 V
- Précision du gain CC
- ±1,5% pour 5 mV/div et au-dessus, déclassée de 0,10 %/°C au-dessus de 30°C
±2,0% pour 2 mV/div, déclassée de 0,100 %/°C au-dessus de 30°C
±2,5% pour 1 mV/div, déclassée de 0,100 %/°C au-dessus de 30°C
±3,0% pour le gain variable, déclassée de 0,10%/°C au-dessus de 30°C
- Isolation voie/voie (typique)
- Les deux voies à échelle verticale égale ≥100:1 à ≤100 MHz et ≥30:1 à >100 MHz jusqu'à la bande passante nominale
- Bruit erratique (typique)
Réglage de l’échelle verticale 50 Ω, valeur efficace MDO310x MDO305x MDO303x MDO302x MDO301x 1 mV/div 0,179 mV 0,178 mV 0,169 mV 0,178 mV 0,161 mV 100 mV/div 2,4 mV 2,05 mV 1,97 mV 1,93 mV 1,87 mV 1 V/div 24,67 mV 20,96 mV 20,01 mV 19,39 mV 18,55 mV
- Plage de décalages
Valeur volts/div Plage de décalages Entrée 1 MΩ Entrée 50 Ω, 75 Ω 1 mV/div à 50 mV/div ±1 V ±1 V 50,5 mV/div à 99,5 mV/div ±0,5 V ±0,5 V 100 mV/div à 500 mV/div ±10 V ±10 V 505 mV/div à 995 mV/div ±5 V ±5 V 1 V/div à 10 V/div ±100 V ±5 V
Voies analogiques du système horizontal
- Plage de la base de temps
- Modèles 1 GHz
- 400 ps/div à 1 000 s/div
- Modèles ≤ 500 MHz
- 1 ns/div à 1000 s/div
- Durée maximale à la fréquence d'échantillonnage la plus élevée (demi-voies/toutes les voies)
- Modèles 1 GHz
- 4/2 ms
- Modèles ≤ 500 MHz
- 4/4 ms
- Plage de retard de la base de temps
- -10 divisions à 5 000 s
- Plage de compensation des distorsions voie par voie
- ±125 ns
- Précision de la base de temps
- ±10 ppm au-dessus de tout intervalle ≥ 1 ms
Système de déclenchement
- Modes de déclenchement
- Auto, Normal et Single
- Couplage du déclenchement
- CC, CA, réjection HF (atténue les signaux > 50 kHz), réjection BF (atténue les signaux < 50 kHz) et réjection de bruit (réduit la sensibilité)
- Plage d'inhibition du déclenchement
- 20 ns à 8 s
- Sensibilité de déclenchement (typique)
- Sur front, couplage CC
Source de déclenchement Sensibilité Toute voie d'entrée analogique Pour 1 mV/div à 4,98 mV/div ; 0,75 div du courant continu à 50 MHz, augmentant à 1,3 div pour la bande passante de l'instrument
≥ 5 mV/div : 0,40 div du courant continu à 50 MHz augmentant à 1 division à la bande passante de l'instrumentEntrée auxiliaire (externe) ; disponible uniquement sur les instruments 2 voies 200 mV du courant continu à 50 MHz, augmentant à 500 mV à 200 MHz Ligne Constante
- Plages des niveaux de déclenchement
- Toute voie d'entrée
- +8 divisions à partir du centre de l’écran, +8 divisions à partir de 0 V lorsque le couplage de déclenchement de réjection BF vertical est sélectionné
- Entrée auxiliaire (externe)
- ±8 V
- Ligne
- Le niveau de déclenchement ligne est établi à environ 50 % de la tension de ligne.
- Mesure de la fréquence de déclenchement
- Fournit une mesure de fréquence à 6 chiffres d'événements déclenchables.
- Types de déclenchement
- Front
- Pente positive, négative ou indifférente sur n'importe quelle voie. Le couplage inclut CC, CA, réjection HF, réjection BF et réjection de bruit.
- Séquence (déclenchement B)
- Retard temporel de déclenchement : 8 ns à 8 s ou retard de déclenchement par événements : 1 à 4 000 000 événements. Non disponible lorsque « Either » (Soit) est sélectionné.
- Largeur d'impulsion
- Déclenchement sur des largeurs d'impulsion positives ou négatives >, <, =, ≠ ou à l'intérieur/à l'extérieur d'une durée spécifiée.
- Délai
- Déclenchement sur un événement qui reste haut, bas ou l'un ou l'autre pendant une durée spécifiée (4 ns à 8 s).
- Petite impulsion
- Déclenchement sur une impulsion franchissant un seuil, mais ne parvenant pas à franchir un second seuil avant de franchir à nouveau le premier.
- Logique
- Déclenchement lorsqu'une séquence logique de voies devient fausse ou reste vraie pour un laps de temps spécifié. Toutes les entrées peuvent être utilisées comme horloge pour rechercher la séquence sur un front d'horloge. Mot logique (AND, OR, NAND, NOR) spécifié pour toutes les voies d'entrée, définies comme haute, basse ou indifférente.
- Établissement et maintien
- Déclenchement sur les violations de temps d'établissement et de maintien entre une horloge et des données présentes sur l'une des voies d'entrée analogiques et numériques.
Type de déclencheur établissement et maintien Description Plage de temps d'établissement -0.5 ns à 1.024 ms Plage de temps de maintien 1.0 ns à 1.024 ms Plage établissement + maintien 0.5 ns à 2.048 ms - Temps de montée/descente
- Déclenchement sur les fréquences de front d'impulsion supérieures ou inférieures à la vitesse spécifiée. La pente peut être positive, négative ou indifférente ; la plage de temps est comprise entre 4.0 ns et 8 s.
- Vidéo
- Déclenchement sur toutes les lignes, paires, impaires ou toutes les trames sur les signaux vidéo NTSC, PAL et SECAM.
480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60
Normes personnalisées de vidéo synchronisée à deux ou trois niveaux
- Parallèle (disponible lorsque l'option MDO3MSO est installée)
- Déclenchement sur une valeur de données de bus parallèle. Le bus parallèle peut afficher une taille comprise entre 1 et 20 bits (à partir des voies numériques et analogiques). Les bases binaires et hexadécimales sont prises en charge.
Système d'acquisition
- Modes d'acquisition
- Échantillonnage
- Acquisition de valeurs échantillonnées.
- Détection de crête
- Capture des parasites étroits de 1.5 ns (modèles 1 GHz), 2.0 ns (modèles 500 MHz), 3.0 ns (modèles 350 MHz), 5.0 ns (modèles 200 MHz), 7.0 ns (modèles 100 MHz) à toutes vitesses de balayage
- Calcul de valeurs moyennes
- De 2 à 512 signaux en moyenne.
- Enveloppe
- Enveloppe mini/maxi reflétant les données de détection de crête pour plusieurs acquisitions. Nombre de signaux dans l'enveloppe au choix entre 1 et 2 000 et infini
- Haute résolution
- Le calcul de la moyenne par échantillonneur monovoie en temps réel réduit le bruit aléatoire et accroît la résolution verticale.
- Défilement
- Défilement des signaux à l'écran, de droite à gauche, à des vitesses de balayage inférieures ou égales à 40 ms/div.
- FastAcq®
- La fonction FastAcq optimise l'instrument pour l'analyse de signaux dynamiques et la capture d'événements rares ; elle capture plus de 280 000 signaux/s sur les modèles 1 GHz (plus de 235 000 signaux/s sur les modèles 100 MHz à 500 MHz).
Mesures de signal
- Curseurs
- Signal et écran
- Mesures automatiques (domaine temporel)
- 30 mesures, dont au maximum 4 sont affichables simultanément à tout moment. Les mesures incluent : Période, Fréquence, Retard, Temps de montée, Temps de descente, Rapport cyclique positif, Rapport cyclique négatif, Largeur des impulsions positives, Largeur des impulsions négatives, Largeur des salves, Phase, Suroscillation positive, Suroscillation négative, Crête/crête, Amplitude, Haut, Bas, Maxi, Mini, Moyenne, Moyenne sur un cycle, Efficace, Valeur efficace du cycle, Nombre d'impulsions positives, Nombre d'impulsions négatives, Nombre de fronts montants, Nombre de fronts descendants, Surface et Surface sur cycle.
- Mesures automatiques (domaine fréquentiel)
- 3 mesures, dont une peut être affichée à tout moment. Les mesures incluent Channel Power, Adjacent Channel Power Ratio (ACPR) et Occupied Bandwidth (OBW)
- Statistiques des mesures
- Moyenne, min, max, écart type.
- Niveaux de référence
- Des niveaux de référence personnalisés pour les mesures automatiques peuvent être spécifiés en pourcentage ou en unités.
- Fenêtrage
- Isolement de l'occurrence spécifique au sein d'une acquisition pour y effectuer des mesures, en utilisant les curseurs à l'écran ou sur les signaux.
- Histogramme des signaux
- Un histogramme de signaux fournit un ensemble de valeurs des données qui représentent le nombre total d'impacts à l'intérieur d'une zone de l'écran définie par l'utilisateur. Un histogramme de signaux est à la fois une visualisation graphique de la distribution du signal et un tableau numérique de valeurs qui peuvent être mesurées.
- Sources
- Voie 1, Voie 2, Voie 3, Voie 4, Réf 1, Réf 2, Réf 3, Réf 4, Math
- Types
- Vertical, horizontal
- Mesures d'histogrammes de signaux
- 12 mesures, dont au maximum 4 sont affichables simultanément à tout moment. Waveform Count, Hits in Box, Peak Hits, Median, Max, Min, Peak-to-Peak, Mean, Standard Deviation, Sigma 1, Sigma 2, Sigma 3
Opération math sur les signaux
- Arithmétique
- Addition, soustraction, multiplication et division de signaux.
- Fonctions mathématiques
- Intégration, différentielle, FFT
- FFT
- Amplitude spectrale. Réglage de l'échelle verticale FFT sur la valeur efficace linéaire ou la valeur efficace dBV, et la fenêtre FFT sur rectangulaire, Hamming, Hanning ou Blackman-Harris.
- Fonctions mathématiques sur spectre
- Addition ou soustraction des traces de domaine fréquentiel.
- Fonctions mathématiques avancées
- Définition des expressions algébriques étendues, y compris les signaux, les signaux de référence, les fonctions mathématiques (FFT, Intg, Diff, Journal, Exp, Carré, Sinus, Cosinus, Tangente), les scalaires, jusqu'à deux variables réglables par l'utilisateur et les résultats des mesures paramétriques (Période, Fréq, Retard, Montée, Descente, LargPos, LargNég, LargSalve, Phase, RapCyclPos, RapCyclNég, SuroscPos, SuroscNeg, TotalOverShoot, PeakPeak, Amplitude, RMS, CycleRMS, High, Low, Max, Min, Mean, CycleMean, Area, CycleArea et courbes de tendance). Exemple : (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1)
Agir sur événement
- Evénements
- Aucun, lorsqu'un déclenchement se produit ou lorsqu'un nombre défini d'acquisitions est terminé (1 est 1 000 000)
- Actions
- Arrêt de l'acquisition, enregistrement du signal dans un fichier, enregistrement de la copie d'écran, impression, impulsion AUX OUT, configuration à distance d'une requête (SRQ), notification visuelle
- Rebouclé
- Recommence l'action de traitement des événements (1 à 1 000 000 et infini)
Mode Image vidéo
- Sources
- Voie 1, Voie 2, Voie 3, Voie 4
- Normes vidéo
- NTSC, PAL
- Contraste et luminosité
- Manuel et automatique
- Sélection du champ
- Impair, pair, entrelacé
- Emplacement de l'image sur l'écran
- Emplacements X et Y au choix, réglage de la largeur et de la hauteur, commande du décalage de départ de la ligne du pixel et ligne/ligne.
Mesures de puissance (option)
- Mesures qualitatives de la puissance
- Veff, Vfacteur de crête, fréquence, Ieff, Ifacteur de crête, puissance réelle, puissance apparente, puissance réactive, facteur de puissance, angle de phase.
- Mesures de perte de commutation
- Perte de puissance
- Ton, Toff, conduction, totale.
- Perte d'énergie
- Ton, Toff, conduction, totale.
- Harmoniques
- THD-F, THD-R, mesures efficaces. Affichage graphique et en tableau des harmoniques. Test des normes CEI61000-3-2, Classe A et MIL-STD-1399, Section 300A.
- Mesures d'ondulation
- Vondulation et Iondulation.
- Analyse de la modulation
- Affichage graphique des types de modulation largeur des impulsions positives, largeur des impulsions négatives, période, fréquence, rapport cyclique positif et rapport cyclique négatif.
- Zone de fonctionnement sûr
- Affichage graphique et test de masque des mesures de zone de fonctionnement sûr pour les appareils de commutation.
- Mesures dV/dt et dI/dt
- Mesures par curseur de la vitesse de montée
Test de masque/valeurs limites (option)
- Source du test
- Test des valeurs limites : voies 1 à 4 ou tout R1 à R4
Test de masque : voies 1 à 4
- Création de masque
- Tolérance sur la limite de test verticale de 0 à 1 division par incréments de division de 1 m ; tolérance sur la limite de test horizontale de 0 à 500 m division par incréments de division de 1 m.
Chargement du masque personnalisé à partir d'un fichier texte avec jusqu'à 8 segments.
- Mise à l'échelle des masques
- Verrouillage sur source activé (ON) (le masque se met automatiquement à l'échelle avec les modifications de configuration de la voie source)
Verrouillage sur source désactivé (OFF) (le masque ne se met pas à l'échelle avec les modifications de configuration de la voie source)
- Critères de test effectifs jusqu'au
- Nombre maximal de signaux (de 1 à 1 000 000 et infini)
Temps maximal écoulé (de 1 seconde à 48 heures et infini)
- Seuil de violation
- De 1 à 1 000 000 et infini
- Actions en cas d'échec de test
- Arrêt de l'acquisition, enregistrement de la copie d'écran dans un fichier, enregistrement du signal dans un fichier, impression de la copie d'écran, impulsion AUX OUT, configuration d'une requête SRQ distante
- Actions à la fin du test
- Impulsion AUX OUT, configuration d'une requête SRQ via l'interface à distance
- Affichage des résultats
- État du test, nombre total de signaux, nombre de violations, nombre total de tests, tests échoués, temps écoulé, nombre total d'impacts pour chaque segment de masque
2 – Analyseur de spectre
- Bande passante de capture :
- Modèles MDO3012, MDO3014 : 100 MHz
Modèles MDO3022, MDO3024 : 200 MHz
Modèles MDO3032, MDO3034 : 350 MHz
Modèles MDO3052, MDO3054 : 500 MHz
Modèles MDO3102, MDO3104 : 1 GHz
Tous les modèles : 3 GHz avec l'option MDO3SA
- Plage
- Modèles MDO3012, MDO3014 : 9 kHz – 100 MHz
Modèles MDO3022, MDO3024 : 9 kHz – 200 MHz
Modèles MDO3032, MDO3034 : 9 kHz – 350 MHz
Modèles MDO3052, MDO3054 : 9 kHz – 500 MHz
Modèles MDO3102, MDO3104 : 9 kHz – 1 GHz
Tous les modèles : 9 kHz – 3 GHz avec l'option MDO3SA, en séquence 1-2-5
- Bande passante de résolution
- 20 Hz à 150 MHz, dans une séquence 1-2-3-5
- Niveau de référence
- -130 dBm à +20 dBm, par pas de 5 dBm
- Échelle verticale
- 1 dB/div à 20 dB/div, dans une séquence 1-2 -5
- Position verticale
- -100 à +100 divisions (affichée en dB)
- Unités verticales
- dBm, dBmV, dBµV, dBµW, dBmA, dBµA
- Niveau de bruit moyen affiché (DANL)
- 9 kHz à 50 kHz
- < -109 dBm/Hz (< -113 dBm/Hz standard)
- 50 kHz à 5 MHz
- < -126 dBm/Hz (< -130 dBm/Hz standard)
- 5 MHz à 2 GHz
- < -136 dBm/Hz (< -140 dBm/Hz standard)
- 2 GHz à 3 GHz
- < -126 dBm/Hz (< -130 dBm/Hz standard)
- Niveau de bruit moyen affiché (DANL) avec pré-ampli TPA-N-PRE
- Pré-ampli réglé sur "Auto" et niveau de référence réglé à -40 dBm.
- 9 kHz - 50 kHz
- < -117 dBm/Hz (Exemple : (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1) -121 dBm/Hz typique)
- 50 kHz – 5 MHz
- < -136 dBm/Hz (< -140 dBm/Hz typique)
- 5 MHz - 2 GHz
- < -146 dBm/Hz (< -150 dBm/Hz typique)
- 2 GHz – 3 GHz
- < -136 dBm/Hz (< -140 dBm/Hz typique)
- Réponse parasite
- Distorsion de la 2ème harmonique (> 100 MHz)
- < -55 dBc (< -60 dBc typique)
- Distorsion de la 3ème harmonique (> 100 MHz)
- < -53 dBc (< -58 dBc typique)
- Distorsion d'intermodulation de 2ème ordre (> 15 MHz)
- < -55 dBc (< -60 dBc typique)
- Distorsion d'intermodulation de 3ème ordre (> 15 MHz)
- < -55 dBc (< -60 dBc typique)
- Réponse résiduelle
Niveau de référence < -78 dBm (≤ -15 dBm au niveau de référence ; entrée HF terminée par une résistance de 50 Ω)
- A 2,5 GHz
- < -67 dBm
- A 1,25 GHz
- < -76 dBm
- Diaphonie sur l'analyseur de spectre provenant des voies de l'oscilloscope
- Fréquences d'entrée ≤800 MHz
- < -60 dB à partir du niveau de référence (typique)
- Fréquences d'entrée >800 MHz à 2 GHz
- < -40 dB à partir du niveau de référence (typique)
- Bruit de phase à 1 GHz CW
- 10 kHz
- < -81 dBc/Hz, < -85 dBc/Hz (standard)
- 100 kHz
- < -97 dBc/Hz, < -101 dBc/Hz (standard)
- 1 MHz
- < -118 dBc/Hz, < -122 dBc/Hz (standard)
- Incertitudes de mesure de niveau
- Niveau de référence 10 dBm à -15 dBm. Niveau d'entrée entre le niveau de référence et 40 dB sous le niveau de référence. Les spécifications ne tiennent pas compte de l'erreur d'incompatibilité.
- 18 °C - 28 °C
- < ±1,2 dBm (< ±0.6 dBm typical)
- Au-delà de la plage d'utilisation
- < ±2,0 dBm
- Incertitude de mesure moyenne avec pré-ampli TPA-N-PRE
- Mode pré-ampli réglé sur “Auto”. Niveau de référence 10 dBm réglé sur -40 dBm. Niveau d'entrée entre le niveau de référence et 30 dB sous le niveau de référence. Les spécifications ne tiennent pas compte de l'erreur d'incompatibilité.
- 18 °C - 28 °C
- < ±1.5 dBm (typique) quel que soit l'état du pré-ampli
- Au-delà de la plage d'utilisation
- < ±2.3 dBm quel que soit l'état du pré-ampli
- Précision des mesures de fréquence
- ±(([Erreur sur la fréquence de référence] x [Fréquence du marqueur]) + (plage/750 + 2)) Hz; Erreur sur la fréquence de référence = 10 ppm (10 Hz / MHz)
- Niveau d'entrée d'utilisation maximal
- Puissance continue moyenne
- +20 dBm (0,1 W)
- CC maximal avant détérioration
- ±40 V CC
- Puissance maximale avant détérioration (CW) :
- +33 dBm (2 W)
- Puissance maximale avant détérioration (impulsion)
- +45 dBm (32 W) (largeur d'impulsion < 10 μs, rapport cyclique < 1% et niveau de référence ≥ +10 dBm)
- Niveau d'entrée d'utilisation maximal avec pré-ampli TPA-N-PRE
- Puissance continue moyenne
- +20 dBm (0,1 W)
- CC maximal avant détérioration
- ±20 V CC
- Puissance maximale avant détérioration (CW) :
- +30 dBm (1 W)
- Puissance maximale avant détérioration (impulsion)
- +45 dBm (32 W) (largeur d'impulsion < 10 μs, rapport cyclique < 1% et niveau de référence ≥ +10 dBm)
- Types de traces dans le domaine fréquentiel
- Normal, Average, Max Hold, Min Hold
- Méthodes de détection
- +Peak, -Peak, Average, Sample
- Marqueurs automatiques
- De une à onze crêtes identifiées selon des valeurs de seuil et des valeurs de course réglées par l'utilisateur.
- Marqueurs manuels
- Deux marqueurs manuels indiquent la fréquence, l'amplitude, la densité du bruit et le bruit de phase
- Mesures de marqueurs
- Absolues ou delta
- Fenêtres FFT
Fenêtre FFT Facteur Kaiser 2.23 Rectangulaire 0.89 Hamming 1.30 Hanning 1.44 Blackman-Harris 1.90 Flat-Top 3.77

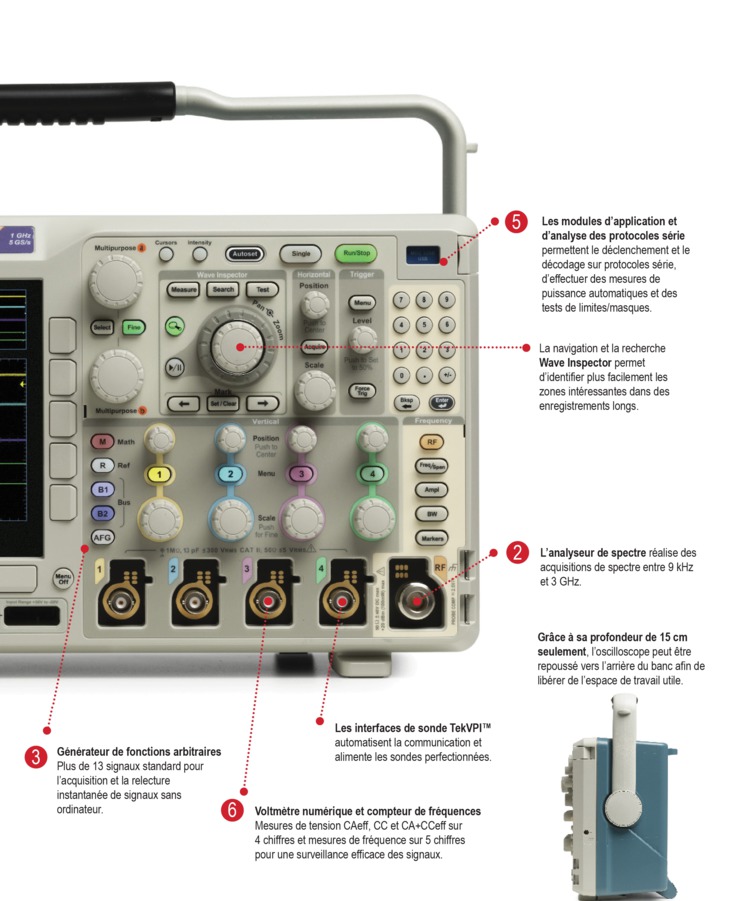

3 – Générateur de fonctions arbitraires
(Nécessite l'option MDO3AFG)
- Signaux
- Sinus, Carré, Impulsion, Rampe/triangle, CC, Sin(x)/x (Sinc), Gaussien, Lorentz, Montée exponentielle, Descente exponentielle et Demi-sinus verse, Cardiaque et Arbitraire.
- Sinusoïdal
- Plage de fréquences
- 0,1 Hz à 50 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 2,5 Vcrête/crête dans 50 Ω
- Planéité d’amplitude (typique)
- ±0,5 dB à 1 kHz (±1,5 dB pour les amplitudes < 20 mVcrête/crête)
- Distorsion harmonique totale (typique)
- 1% dans 50 Ω
2% pour les amplitudes < 50 mV et les fréquences > 10 MHz
3% pour les amplitudes > 20 mV et les fréquences > 10 MHz
- Plage dynamique sans parasites (SFDR) (typique)
- -40 dBc (Vcrête/crête ≥ 0,1 V); -30 dBc (Vcrête/crête ≤ 0,1 V), charge 50 Ω
- Carré / Impulsion
- Plage de fréquences
- 0,1 Hz à 25 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 2,5 Vcrête/crête dans 50 Ω
- Rapport cyclique
- 10% à 90% ou impulsion 10 ns ; cycle le plus élevé
- Résolution du rapport cyclique
- 0,1%
- Largeur d'impulsion minimum (typique)
- 10 ns
- Temps de montée/descente (typique)
- 5 ns (10% - 90%)
- Résolution de la largeur des impulsions
- 100 ps
- Suroscillation (typique)
- < 2% pour les mesures de signal supérieures à 100 mV
- Asymétrie
- ±1% ±5 ns pour un rapport cyclique de 50%
- Gigue (erreur d'intervalle de temps, valeur efficace) (typique)
- < 500 ps
- Rampe / Triangle
- Plage de fréquences
- 0,1 Hz à 500 kHz
- Plage d'amplitude
- 20 mVcrête/crête à 5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 2.5 Vcrête/crête dans 50 Ω
- Symétrie variable
- 0% à 100%
- Résolution de la symétrie
- 0.1%
- CC
- Plage de niveaux (typique)
- ±2,5 V dans Hi-Z ; ± 1,25 V dans 50 Ω
- Bruit
- Plage d'amplitude
- 20 mVcrête/crête jusqu'à 5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête jusqu'à 2.5 Vcrête/crête dans 50 Ω
- Résolution de l'amplitude
- 0 % à 100 % par incréments de 1 %
- Sin(x)/x (Sinc)
- Plage de fréquences (typique)
- 0,1 Hz à 2 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 3,0 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 1,5 Vcrête/crête dans 50 Ω
- Gaussien
- Plage de fréquences (typique)
- 0,1 Hz à 5 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 2,5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 1,25 Vcrête/crête dans 50 Ω
- Lorentz
- Plage de fréquences (typique)
- 0,1 Hz à 5 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 2,4 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 1,2 Vcrête/crête dans 50 Ω
- Montée/descente exponentielle
- Plage de fréquences (typique)
- 0,1 Hz à 5 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 2,5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 1,25 Vcrête/crête dans 50 Ω
- Demi-sinus verse
- Plage de fréquences (typique)
- 0,1 Hz à 5 MHz
- Plage d'amplitude
- 20 mVcrête/crête à 2,5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 1,25 Vcrête/crête dans 50 Ω
- Cardiaque (typique)
- Plage de fréquences
- 0,1 Hz à 500 kHz
- Plage d'amplitude
- 20 mVcrête/crête à 5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 2,5 Vcrête/crête dans 50 Ω
- Arbitraire
- Profondeur mémoire
- 1 à 128 k
- Plage d'amplitude
- 20 mVcrête/crête à 5 Vcrête/crête dans Hi-Z ; 10 mVcrête/crête à 2.5 Vcrête/crête dans 50 Ω
- Vitesse de répétition
- 0,1 Hz à 25 MHz
- Fréquence d'échantillonnage
- 250 M éch./s
- Précision de la fréquence
- Signal sinusoïdal et rampe
- 130 ppm (fréquence <10 kHz)
; 50 ppm (fréquence ≥ 10 kHz)
- Signal carré et impulsion
- 130 ppm (fréquence <10 kHz)
; 50 ppm (fréquence ≥ 10 kHz)
- Résolution
- 0.1 Hz ou 4 chiffres ; valeur la plus élevée
- Précision de l'amplitude
- ±[ (1.5% du réglage de l'amplitude crête/crête) + (1.5% du réglage du décalage CC) + 1 mV ] (fréquence = 1 kHz)
- Décalage CC
- Plage de décalage CC
- ±2,5 V dans Hi-Z; ±1,25 V dans 50 Ω
- Résolution du décalage CC
- 1 mV dans Hi-Z ; 500 uV dans 50 Ω
- Précision de décalage
- ±[(1,5% du réglage de la tension absolue du décalage) + 1 mV] ; déclassement de 3 mV par 10 °C au-delà de 25°C
- ArbExpress®
- L'oscilloscope MDO3000 est compatible avec le logiciel de création et modification des signaux sur PC Tektronix ArbExpress®. Ce logiciel capture les signaux sur l'oscilloscope MDO3000 et les transfère dans ArbExpress pour modification. Créez des signaux complexes dans ArbExpress et transférez-les dans le générateur de fonctions arbitraires de l'oscilloscope MDO3000. Pour télécharger ArbExpress, consultez le site www.tek.com/downloads.
4 – Analyseur logiques
(Nécessite l'option MDO3MSO)
- Voies d'entrée
- 16 voies numériques (D15 à D0)
- Seuils
- Seuil par groupe de 8 voies
- Choix des seuils
- TTL, CMOS, ECL, PECL, définis par l'utilisateur
- Plage de seuil définie par l'utilisateur
- -15 V à +25 V
- Tension d'entrée maximale
- -20 V à +30 V
- Précision du seuil
- ±[100 mV + 3 % du réglage du seuil]
- Plage dynamique d'entrée
- 50 Vcrête-crête (en fonction du réglage du seuil)
- Commutation de tension d'entrée minimale
- 500 mV
- Résistance d'entrée
- 101 kΩ
- Charge de la sonde
- 8 pF
- Résolution verticale
- 1 bit
Voies numériques du système horizontal
(Nécessite l'option MDO3MSO)
- Fréquence d'échantillonnage maximale (principale)
- 500 MS/s (résolution 2 ns)
- Longueur maximale d'enregistrement (principale)
- 10 M
- Fréquence d'échantillonnage maximale (MagniVu)
- 8,25 G.éch/s (résolution 121,2 ps)
- Longueur d'enregistrement maximale (MagniVu)
- 10k.points, centrée sur le déclencheur
- Largeur minimale d'impulsion détectable (standard)
- 2 ns
- Distorsion entre voies (standard)
- 500 ps
- Taux de commutation maximal en entrée
- 250 MHz (signal sinusoïdal de fréquence maximale qui peut être reproduit avec précision sous forme de signal carré logique. Nécessite une rallonge de masse courte sur chaque voie. Il s'agit de la fréquence maximale à l'amplitude de commutation minimale. Des taux de bascule plus élevés peuvent être obtenus avec des amplitudes plus élevées.)
5 – Analyseur de protocole série
Déclenchement en série automatique, décodage et options de recherche pour I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO et non ISO), LIN, FlexRay, MIL-STD-1553, ARINC-429 et les bus audio.
Pour plus d'informations sur les produits de bus série, veuillez consulter
la fiche technique Modules d'application d'analyse et de déclenchement série.
6 – Voltmètre numérique
- Source
- Voie 1, Voie 2, Voie 3, Voie 4
- Types de mesures
- CAeff, CC, CA+CC eff (affichage en Volts ou en A) ; Fréquence
- Résolution
- ACV, DCV : 4 chiffres
Fréquence : 5 chiffres
- Précision de la fréquence
- ±(10 µHz/Hz + 1 nombre)
- Vitesse de mesure
- 100 fois/seconde ; mesures actualisées à l'écran 4 fois/seconde
- Réglage vertical automatique
- Réglage vertical automatique pour une plage dynamique de mesure maximale ; disponible pour n'importe quelle source sans déclenchement
- Mesures graphiques
- Indication graphique de la valeur minimale, maximale et actuelle, et plage mobile sur 5 secondes
Caractéristiques générales du produit
- Type d'écran
- Écran couleur 9 pouces (229 mm)
- Résolution de l'écran
- 800 pixels horizontal x 480 pixels vertical (WVGA)
- Interpolation
- Sinus(x)/x
- Styles de signaux
- Vecteurs, points, persistance variable, persistance infinie
- Palettes FastAcq.
- Température, Spectrale, Normale, Inversée
- Réticules
- Complet, grille, plein, croix, cadre, IRE et mV.
- Format
- YT, XY et simultané XY/YT
- Vitesse maximale d'acquisition des signaux
- >280 000 signaux/s en mode FastAcq pour les modèles 1 GHz
>235 000 signaux/s en mode FastAcq pour les modèles 100 MHz à 500 MHz
>50 000 signaux/s en mode d'acquisition DPO sur tous les modèles
Ports d'entrée/sortie
- Port hôte USB 2.0 haut débit
- Prend en charge les périphériques USB de stockage de masse, les imprimantes et les claviers. Un port sur la face avant et un port sur la face arrière de l'instrument.
- Port périphérique USB 2.0
- Le connecteur de la face arrière permet la communication et le contrôle de l'oscilloscope par protocole USBTMC ou GPIB (avec un TEK-USB-488), ainsi que l'impression directe sur des imprimantes compatibles PictBridge.
- Impression
- Sur imprimante réseau, imprimante PictBridge ou sur une imprimante prenant en charge l'impression de courriers électroniques. Remarque : Ce produit comprend un logiciel développé par OpenSSL Project utilisable dans OpenSSL Toolkit. (http://www.openssl.org/)
- Port réseau local
- Connecteur RJ-45, 10/100 Mb/s
- Port de sortie vidéo
- Connecteur femelle DB-15, qui permet d'afficher l'écran de l'oscilloscope sur un écran ou un projecteur externe. Résolution SVGA.
- Entrée auxiliaire (typique)
- (Uniquement sur les modèles 2 voies)
- Connecteur BNC sur la face avant
- Impédance d'entrée, 1 MΩ
- Entrée maximale
- 300 Veff CAT II avec crêtes ≤ ±425 V
- Tension et fréquence de sortie de compensation de la sonde
- Broches de la face avant
- Amplitude
- 0 à 2.5 V
- Fréquence
1 kHz
- Sortie auxiliaire
- Connecteur BNC sur la face arrière
VOUT(Hi) : Circuit ouvert ≥2.25 V, ≥0.9 V 50 Ω à la masse
VOUT(Lo) : ≤0.7 V dans une charge ≤4 mA ; ≤0.25 V 50 Ω à la masse
La sortie peut être configurée pour fournir un signal de sortie d'impulsions lorsque l'oscilloscope se déclenche, un signal de déclenchement provenant du générateur interne de fonctions arbitraires ou une sortie d'événement pour le test de masque/des valeurs limites..
- Verrou Kensington
- La fente de sécurité de la face arrière se connecte à un verrou Kensington standard.
- Support VESA
- Points de fixation VESA 75 mm en standard (MIS-D 75) à l'arrière de l'instrument.
Extensions de réseau local pour l'instrumentation (LXI)
- Classe
- LXI Core 2011
- Version
- V1.4
Logiciel
- OpenChoice® Desktop
- Permet une communication simple et rapide entre un ordinateur Windows et votre oscilloscope par port USB ou sur un réseau local. Transfert et enregistrement de réglages, signaux, mesures et images d'écran. Les barres d'outils Word et Excel permettent d'automatiser le transfert des données acquises et des copies d'écran de l'oscilloscope dans Word et Excel pour la création rapide de rapports ou une analyse ultérieure.
- Pilote IVI
- Fournit une interface de programmation d'instruments standard pour des applications courantes telles que LabVIEW, LabWindows/CVI, Microsoft .NET et MATLAB.
- Interface web e*Scope®
- Permet de contrôler l'oscilloscope sur une connexion réseau au moyen d'un navigateur web standard. Saisissez simplement l'adresse IP ou le nom de l'oscilloscope sur le réseau : une page web s'ouvre alors dans le navigateur. Transférer et enregistrez les réglages, les signaux, les mesures et les copies d'écrans ou modifiez les commandes en cours d'expérimentation directement à partir du navigateur web.
- Interface web LXI Core 2011
- Connectez-vous à l'oscilloscope par un navigateur web standard, en saisissant simplement l'adresse IP de l'oscilloscope ou le nom du réseau dans la barre d'adresses du navigateur. L'interface web permet d'afficher l'état et la configuration de l'instrument, l'état et les modifications des paramètres réseau, et de contrôler l'instrument via la télécommande e*Scope Web. Toutes les interactions sur le web sont conformes à la spécification LXI Core 2011, version 1.4.
Source d'alimentation
- Tension de la source d'alimentation
- 100 à 240 V ±10 %
- Fréquence de la source d'alimentation
- 50 à 60 Hz sous 100 à 240 V
400 Hz ±10% sous 115 V
- Consommation électrique
- 120 W maximum
Caractéristiques physiques
- Dimensions
- Hauteur
- 203.2 mm
- Largeur
- 416,6 mm
- Profondeur
- 147,4 mm
- Poids
- Net
- 4,2 kg
- Expédition
- 8,6 kg
- Configuration pour montage en rack
- 5U
- Espace pour le refroidissement
- 51 mm nécessaires à gauche et à l'arrière de l'instrument
CEM (compatibilité électromagnétique), environnement et sécurité
- Température
- En fonctionnement
- -10 ºC à +55 ºC (+14 ºF à 131 ºF)
- Hors fonctionnement
- -40 ºC à +71 ºC (-40 ºF à 160 ºF)
- Humidité
- En fonctionnement
- Jusqu'à 40ºC, humidité relative 5% à 90%
+40ºC à +55ºC, humidité relative 5 % à 60 %
- Hors fonctionnement
- Jusqu'à +40ºC, humidité relative 5 % à 90 %
De +40ºC à +55 ºC, humidité relative 5 % à 60 %
De +55ºC à +71ºC, humidité relative 5 % à 40 %, sans condensation
- Altitude
- En fonctionnement
- 3 000 mètres
- Hors fonctionnement
- 12 000 mètres
- Réglementation
- Compatibilité électromagnétique
- Directive 2004/108/EC
- Sécurité
- UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004, Directive basse tension 2006/95/CE et EN61010-1:2001, IEC 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01
- Vibrations aléatoires
- Hors fonctionnement :
- 2,46 Geff, 5 à 500 Hz, 10 minutes par axe, 3 axes, 30 minutes au total
- En fonctionnement :
- 0,31 Geff, 5 à 500 Hz, 10 minutes par axe, 3 axes, 30 minutes au total
Conforme aux normes IEC60068 2-64 et MIL-PRF-28800 Classe 3
- Chocs
- En fonctionnement :
- 50 G, 1/2 sinusoïde, durée 11 ms, 3 chutes dans la direction de chaque axe, 18 chocs au total
Conforme aux normes IEC 60068 2-27 et MIL-PRF-28800 Classe 3
- Bruit acoustique
- Niveau sonore
- 32,0 dBA - Conforme à la norme ISO 9296
Informations commerciales
Étape 1 : choisissez le modèle de base MDO3000
Série MDO3000
- MDO3012
- Oscilloscope multidomaine avec (2) voies analogiques 100 MHz et (1) entrée d'analyseur de spectre 100 MHz
- MDO3014
- Oscilloscope multidomaine avec (4) voies analogiques 100 MHz et (1) entrée d'analyseur de spectre 100 MHz
- MDO3022
- Oscilloscope multidomaine avec (2) voies analogiques 200 MHz et (1) entrée d'analyseur de spectre 200 MHz
- MDO3024
- Oscilloscope multidomaine avec (4) voies analogiques 200 MHz et (1) entrée d'analyseur de spectre 200 MHz
- MDO3032
- Oscilloscope multidomaine avec (2) voies analogiques 350 MHz et (1) entrée d'analyseur de spectre 350 MHz
- MDO3034
- Oscilloscope multidomaine avec (4) voies analogiques 350 MHz et (1) entrée d'analyseur de spectre 350 MHz
- MDO3052
- Oscilloscope multidomaine avec (2) voies analogiques 500 MHz et (1) entrée d'analyseur de spectre 500 MHz
- MDO3054
- Oscilloscope multidomaine avec (4) voies analogiques 500 MHz et (1) entrée d'analyseur de spectre 500 MHz
- MDO3102
- Oscilloscope multidomaine avec (2) voies analogiques 1 GHz et (1) entrée d'analyseur de spectre 1 GHz
- MDO3104
- Oscilloscope multidomaine avec (4) voies analogiques 1 GHz et (1) entrée d'analyseur de spectre 1 GHz
Accessoires standard
Sondes
- Modèles 100 MHz et 200 MHz
- TPP0250, bande passante 250 MHz, 10X, 3,9 pF. Une sonde de tension passive par voie analogique
- Modèles 350 MHz et 500 MHz
- TPP0500B, bande passante 500 MHz, 10X, 3,9 pF. Une sonde de tension passive par voie analogique
- Modèles 1 GHz
- TPP1000, bande passante de 1 GHz, 10X, 3,9 pF. Une sonde de tension passive par voie analogique
- Tout modèle équipé de l'option MDO3MSO
- Une sonde logique P6316 16 voies et accessoires
Accessoires
- 103-0473-00
- Adaptateur N > BNC
- 063-4526-xx
- CD de documentation
- 071-3249-00
- Instructions d'installation et de sécurité, manuel imprimé (en Anglais, Japonais et Chinois simplifié)
- 016-2008-xx
- Sac pour accessoires
- -
- Cordon d'alimentation
- -
- Logiciel OpenChoice® Desktop Software (sur le CD de documentation et à télécharger à l'adresse www.tek.com/software/downloads.)
- -
- Certificat d'étalonnage indiquant la traçabilité conformément aux Instituts nationaux de métrologie et à la qualification au système de qualité ISO9001
Garantie
Trois ans de garantie couvrant les pièces et la main-d'œuvre de l'instrument MDO3000. Un an de garantie couvrant les pièces et la main-d'œuvre des sondes inclusesÉtape 2 : configurez votre oscilloscope MDO3000 an ajoutant des options
Options des instruments
Il est possible de pré-configurer tous les instruments Série MDO3000 en usine avec les options suivantes :
Cordon d'alimentation et prise électrique - Options
- Option A0
- Prise électrique Amérique du Nord (115 V, 60 Hz)
- Option A1
- Prise électrique universelle Europe (220 V, 50 Hz)
- Option A2
- Prise électrique Royaume-Uni (240 V, 50 Hz)
- Option A3
- Prise électrique Australie (240 V, 50 Hz)
- Option A5
- Prise électrique Suisse (220 V, 50 Hz)
- Option A6
- Prise électrique Japon (100 V, 50/60 Hz)
- Option A10
- Prise électrique Chine (50 Hz)
- Option A11
- Prise électrique Inde (50 Hz)
- Option A12
- Prise électrique Brésil (60 Hz)
- Option A99
- Pas de cordon d'alimentation
Langues en option
Tous les produits sont livrés avec un manuel d'installation et de sécurité en anglais, japonais et chinois simplifié, hormis les instruments commandés avec l'option L99 qui sont livrés sans manuel imprimé. Des manuels d'utilisation complets dans les langues ci-dessous sont fournis au format PDF avec chaque produit sur le CD de documentation.
- Option L0
- Face avant en Anglais
- Option L1
- Cache de la face avant en Français
- Option L2
- Cache de la face avant en Italien
- Option L3
- Cache de la face avant en Allemand
- Option L4
- Cache de la face avant en Espagnol
- Option L5
- Cache de la face avant en Japonais
- Option L6
- Cache de la face avant en Portugais
- Option L7
- Cache de la face avant en Chinois simplifié
- Option L8
- Cache de la face avant en Chinois traditionnel
- Option L9
- Cache de la face avant en Coréen
- Option L10
- Cache de la face avant en Russe
- Option L99
- Sans manuel, face avant en Anglais
Options de maintenance
- Option C3
- Service d'étalonnage 3 ans
- Option C5
- Service d'étalonnage 5 ans
- Option D1
- Rapport de données d'étalonnage
- Option D3
- Rapport de données d'étalonnage 3 ans (avec option C3)
- Option D5
- Rapport de données d'étalonnage 5 ans (avec option C5)
- Option G3
- Entretien complet 3 ans (inclut le prêt, l'étalonnage planifié, etc.)
- Option G5
- Entretien complet 5 ans (inclut le prêt, l'étalonnage planifié, etc.)
- Option R5
- Service de réparation 5 ans (garantie comprise)
Les sondes et accessoires ne sont pas couverts par la garantie de l'oscilloscope et les offres de maintenance. Voir la fiche technique de chaque sonde et accessoire pour connaître leur garantie propre et les conditions d'étalonnage.
Étape 3 : sélectionnez les modules d'application et les accessoires
- Modules d'application
- Les modules d'application s'achètent en tant produits indépendants ; il est possible de les acheter lors de la première commande de l'oscilloscope MDO3000 ou à tout moment par la suite. Les modules d'application disponibles en option sont gratuits pendant une période d'évaluation de 30 jours. qui commence automatiquement à la première mise sous tension de l'instrument.
Les modules d'application sont associés à des licences pouvant être transférées entre un module d'application et un oscilloscope. La licence peut être associée au module, ce qui permet de déplacer un module d'un instrument à un autre. La licence peut également être associée à l'oscilloscope, ce qui permet de retirer le module et de le conserver en lieu sûr. Vous pouvez à nouveau transférer la licence dans le module pour l'utiliser dans un autre oscilloscope MDO3000. Le transfert de la licence vers un oscilloscope et le retrait du module permettent d'utiliser simultanément plus de 2 applications.
- MDO3BND
- Module d'application qui active toutes les fonctionnalités des modules d'application de MDO3AERO, MDO3AUDIO, MDO3AUTO, MDO3COMP, MDO3EMBD, MDO3FLEX, MDO3LMT, MDO3PWR et MDO3USB dans un seul module. Faites des économies lorsque plusieurs modules d'application de débogage et d'analyse de bus série sont requis, et transférez facilement la totalité des fonctionnalités d'un instrument à l'autre.
- MDO3AERO
- Module d'analyse et de déclenchement série pour l'industrie aérospatiale. Permet le déclenchement sur des informations au niveau des paquets sur les bus MIL-STD-1553 et ARINC-429 et d’effectuer des analyses avec des vues numériques des signaux, des vues des bus, le décodage des paquets, des outils de recherche et des tables de décodage des paquets avec les informations d'horodatage.
Entrées des signaux : voies 1 à 4, math, réf 1 à réf 4
Type de sonde recommandé : différentielle ou référencée à la masse (un seul signal référencé à la masse nécessaire)
- MDO3AUDIO
- Module d'analyse et de déclenchement série audio. Permet le déclenchement sur des informations au niveau des paquets sur les bus audio I2S, LJ, RJ et TDM et d’effectuer des analyses avec des vues numériques des signaux, des vues des bus, le décodage des paquets, des outils de recherche et des tables de décodage des paquets avec les informations d'horodatage.
Entrées des signaux : voies 1 à 4, D0 à D15
Type de sonde recommandé : référencée à la masse
- MDO3AUTO
- Module d'analyse et de déclenchement série pour l'automobile. Permet le déclenchement sur des informations au niveau des paquets sur les bus CAN, CAN FD (ISO et non-ISO) et LIN et d’effectuer des analyses avec des vues numériques des signaux, des vues des bus, le décodage des paquets, des outils de recherche et des tables de décodage des paquets avec les informations d'horodatage.
Entrées des signaux – CAN, CAN FD, ou LIN : voies 1 à 4, D0 à D15
Sondes recommandées - CAN, CAN FD : référencées à la masse ou différentielles ; LIN : référencée à la masse
- MDO3COMP
- Module d'analyse et de déclenchement série pour l'informatique. Permet le déclenchement sur des informations au niveau des paquets sur les bus RS-232/422/485/UART et d’effectuer des analyses avec des vues numériques des signaux, des vues des bus, le décodage des paquets, des outils de recherche et des tables de décodage des paquets avec les informations d'horodatage.
Entrées des signaux : voies 1 à 4, D0 à D15
Type de sonde recommandé - RS-232/UART : référencée à la masse ; RS-422/485 : différentielle
- MDO3EMBD
- Module d'analyse et de déclenchement série intégré. Permet le déclenchement sur des informations au niveau des paquets sur les bus I2C et SPI et d’effectuer des analyses avec des vues numériques des signaux, des vues des bus, le décodage des paquets, des outils de recherche et des tables de décodage des paquets avec les informations d'horodatage.
Entrées des signaux - I2C ou SPI : voies 1 à 4, D0 à D15
Type de sonde recommandé : référencée à la masse
- MDO3FLEX
Module d'analyse et de déclenchement série FlexRay. Permet le déclenchement sur des informations au niveau des paquets sur les bus FlexRay et d’effectuer des analyses avec des vues numériques des signaux, des vues des bus, le décodage des paquets, des outils de recherche et des tables de décodage des paquets avec les informations d'horodatage.
Entrées des signaux - voies 1 à 4 (et D0 à D15 lorsque l'option MDO3MSO est installée ; sonde référencée à la masse uniquement)
Type de sonde recommandé : référencée à la masse ou différentielle
- MDO3USB
- Module d'analyse et de déclenchement série USB. Permet le déclenchement sur le contenu au niveau des paquets sur les bus série USB bas débit et haut débit. Il facilite également l'analyse avec les affichages numériques du signal, les affichages de bus, le décodage des paquets, les outils de recherche et les tables de décodage des paquets avec les informations d'horodatage pour les bus série USB de tous débits (hauts ou bas).
Entrées des signaux - haut et bas débit : voies 1 à 4, D0 à D15 ; tous débits : voies 1 à 4, math, réf 1 à réf 4
Remarque: décodage haut débit uniquement sur les modèles 1 GHz.
Sondes recommandées - haut et bas débits : référencées à la masse ou différentielles ; haut débit : différentielle
- MDO3PWR
- Module d'application d'analyse de puissance. Permet d'analyser rapidement et précisément la qualité de la puissance, la perte de commutation, les harmoniques, la zone de fonctionnement sûr, la modulation, l'ondulation et la vitesse de montée (dI/dt, dV/dt).
- MDO3LMT
- Module d'application de test de masque et de valeurs limites. Permet d'effectuer des tests par rapport aux modèles des valeurs limites générés à partir de signaux de référence et d'effectuer des tests de masque avec des maques personnalisés.
Accessoires recommandés
Sondes
Tektronix propose plus de 100 sondes différentes répondant aux besoins de votre application. Pour la liste complète des sondes disponibles, consultez le sitewww.tektronix.com/probes.
- TPP0250
- Sonde de tension passive 10X TekVPI® 250 MHz avec capacité d’entrée de 3,9 pF
- TPP0500B
- Sonde de tension passive 10X TekVPI® 500 MHz avec capacité d’entrée de 3,9 pF
- TPP0502
- Sonde de tension passive 2X TekVPI® 500 MHz avec capacité d’entrée de 12,7 pF
- TPP0850
- Sonde passive haute tension 50X TekVPI® 2,5 kV, 800 MHz
- TPP1000
- Sonde de tension passive 10X TekVPI® 1 GHz avec capacité d’entrée de 3,9 pF
- TAP1500
- Sonde de tension active référencée à la masse TekVPI® 1,5 GHz
- TAP2500
- Sonde de tension active référencée à la masse TekVPI® 2,5 GHz
- TAP3500
- Sonde de tension active référencée à la masse TekVPI® 3,5 GHz
- TCP0020
- Sonde de courant AC/DC TekVPI® 50 MHz, 20 A
- TCP0030A
- Sonde de courant AC/DC TekVPI® 120 MHz, 30 A
- TCP0150
- Sonde de courant AC/DC TekVPI® 20 MHz, 150 A
- TDP0500
- Sonde de tension différentielle TekVPI® 500 MHz, avec tension d'entrée différentielle de ±42 V
- TDP1000
- Sonde de tension différentielle TekVPI® 1 GHz, avec tension d'entrée différentielle de ±42 V
- TDP1500
- Sonde de tension différentielle TekVPI® 1,5 GHz, avec tension d'entrée différentielle de ±8.5 V
- TDP3500
- Sonde de tension différentielle TekVPI® 3,5 GHz, avec tension d'entrée différentielle de ±2 V
- THDP0200
- Sonde différentielle haute tension TekVPI® ±1,5 V, 200 MHz
- THDP0100
- Sonde différentielle haute tension TekVPI® ±6 V, 100 MHz
- TMDP0200
- Sonde différentielle haute tension TekVPI® ±750 V, 200 MHz
Accessoires
- TPA-N-PRE
- Préamplificateur, gain nominal 12 dB, 9 kHz à 6 GHz
- TPA-N-VPI
- Adaptateur N/TekVPI
- 119-4146-00
- Sonde en champ proche, 100 kHz à 1 GHz
- 119-6609-00
- Antenne unipolaire flexible
- 077-0981-xx
- Manuel d'entretien (uniquement en anglais)
- TPA-BNC
- Adaptateur BNC TekVPI®/TekProbe™
- TEK-DPG
- Générateur d'impulsions pour la compensation des sondes (connecteur TekVPI)
- 067-1686-xx
- Matériel de compensation et d'étalonnage des mesures d'alimentation
- SignalVu-PC-SVE
- Logiciel d'analyse vectorielle des signaux
- TEK-USB-488
- Adaptateur GPIB/USB
- ACD3000
- Mallette de transport souple (avec capot de protection de la face avant)
- HCTEK4321
- Valise de transport rigide (nécessite la référence ACD3000)
- RMD3000
- Kit de montage en rack
- 200-5052-00
- Capot de protection de la face avant
Autres sondes HF
Contactez Beehive Electronics pour commander :http://beehive-electronics.com/probes.html
- 101A
- Jeu de sondes CEM
- 150A
- Amplificateur de sondes CEM
- 110A
- Câble de sonde
- 0309-0001
- Adaptateur de sonde SMA
- 0309-0006
- Adaptateur de sonde BNC
Étape 4 : ajoutez par la suite des mises à niveau de l'instrument
Mises à niveau
La Série MDO3000 offre diverses manières d'ajouter des fonctionnalités après le premier achat. Trouvez ci-dessous les diverses mises à niveau et la méthode utilisée pour la mise à niveau de chaque produit.
- Options après l'achat de l'instrument
- Les produits suivants sont vendus indépendamment et peuvent être achetés à tout moment pour ajouter des fonctionnalités aux produits MDO3000.
- MDO3AFG
- Ajout d'un générateur de fonctions arbitraires à n'importe quel produit MDO3000.
Mise à niveau permanente en une fois de n'importe quel modèle au moyen d'une clé matérielle pour un module d'application unique. La clé matérielle active la fonction et n'est pas indispensable pour l'utilisation future.
- MDO3MSO
- Ajout de 16 voies numériques avec sonde numérique P6316 et accessoires.
Mise à niveau permanente en une fois de n'importe quel modèle au moyen d'une clé matérielle pour un module d'application unique. La clé matérielle active la fonction et n'est pas indispensable pour l'utilisation future.
- MDO3SA
- Augmentation de la plage de fréquences d'entrée de l'analyseur de spectre de 9 kHz à 3 GHz et bande passante de capture jusqu'à 3 GHz.
Mise à niveau permanente en une fois de n'importe quel modèle au moyen d'une clé matérielle pour un module d'application unique. La clé matérielle active la fonction et n'est pas indispensable pour l'utilisation future.
- MDO3SEC
- Sécurité de l'instrument renforcée avec activation/désactivation de tous les ports de l'instrument par mot de passe et de la mise à jour du microprogramme de l'instrument.
Mise à niveau permanente en une fois de n'importe quel modèle au moyen d'une clé logicielle. Les clés des options logicielles nécessitent de fournir le modèle et le numéro de série de l'instrument fournis lors de l'achat. La clé d'une option logicielle est propre à la combinaison modèle/numéro de série.
- Options de mise à niveau de la bande passante
- Il est possible de mettre à niveau la bande passante de l'instrument sur tous les produits MDO3000 après l'achat initial. Chaque mise à niveau augmente la bande passante analogique et la plage de fréquence de l'analyseur de spectre. Les mises à niveau de la bande passante s'achètent en fonction de la combinaison de la bande passante actuelle et de la bande passante souhaitée. Les mises à niveau de la bande passante comprennent des sondes analogiques neuves si nécessaire. Les options logicielles dépendent du modèle de l'instrument et du numéro de série. Les mises jusqu'à 500 MHz sont réalisables sur site ; les mises à niveau jusqu'à 1 GHz doivent être effectuées dans un centre de réparation Tektronix.
